ATX Bench Power Supply - Nguồn Bench ATX

Mẫu này sử dụng các loại ốc M3 brass inserts, https://www.amazon.com/gp/product/B09TNK8GD6/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1 cho tất cả các kết nối. Cần 34 cái inserts.

Ốc lục giác M3 cần dùng: (Mình có bộ ốc 3mm này: https://www.amazon.com/gp/product/B083SGJ7BD/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1)

• 6mm x 8 con để gắn 2 mặt trước vào khung chính.
• 8mm x 2 con cho chân đế tùy chọn. https://www.amazon.com/gp/product/B09L12V7LS/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
• 12mm x 16 con để gắn thanh ray vào khung trước và sau.
• 14 mm x 2 con để gắn tay cầm vào khung trước và sau.
• 16 mm x 6 con để gắn bộ khung nguồn vào bộ khung trước chính.

Mình đã dùng bộ điều chỉnh Boost Buck này cho đầu ra biến đổi. https://www.amazon.com/dp/B0B7MBNP4G?psc=1&ref=ppx_yo2ov_dt_b_product_details Tiếc là cái này không có hướng dẫn chi tiết các chức năng, nhưng mà tìm online thì cũng dễ thôi.

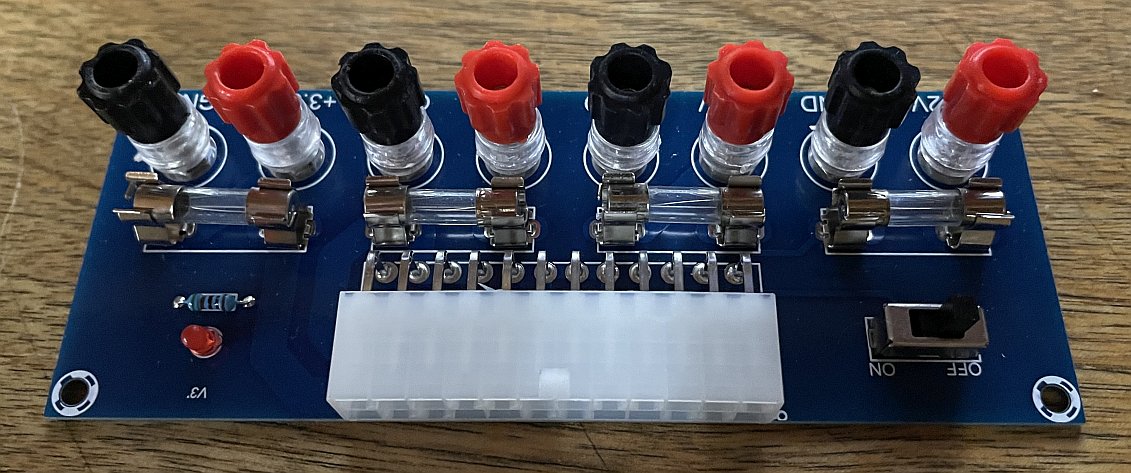

Các đầu ra nguồn cố định cần chút công sức. Mình đã dùng mạch Break out board này. https://www.amazon.com/dp/B07GDKZ8XC?psc=1&ref=ppx_yo2ov_dt_b_product_details Để xài được, bạn phải tháo các đai ốc khỏi các cọc đấu và gỡ chúng ra khỏi PCB. Bạn sẽ lắp lại chúng từ phía đối diện của PCB qua bảng điều khiển. Mỗi cái có 2 đai ốc và một vòng đệm phẳng. Chúng cũng có một bộ thân nhựa trong suốt 2 mảnh sẽ khớp vào bảng điều khiển để đảm bảo vừa vặn chính xác. Đầu tiên mình gắn chúng vào bảng điều khiển và cố định bằng vòng đệm phẳng và một đai ốc. Đai ốc còn lại sẽ được dùng để kết nối chắc chắn với PCB khi bạn lắp ráp lại.

Trước khi làm vậy, bạn cần tháo đầu nối PC 24 chân và nắn thẳng các chân ra để có thể cắm lại như một đầu nối thẳng, để có không gian cho đầu nối từ bộ nguồn.

Mình đã tháo công tắc trên mạch breakout và đấu nó vào công tắc trên bảng điều khiển đầu ra biến đổi.

Mình đã dùng 2 dây 12V và dây nối đất từ một trong các đầu nối 4 chân của bộ nguồn và đấu nó vào bộ điều chỉnh Boost Buck. Đầu ra của Boost Buck đi đến các cọc đấu màu đỏ và đen. Chúng chỉ là một vài cọc đấu mình có sẵn nên không có link cho chúng.

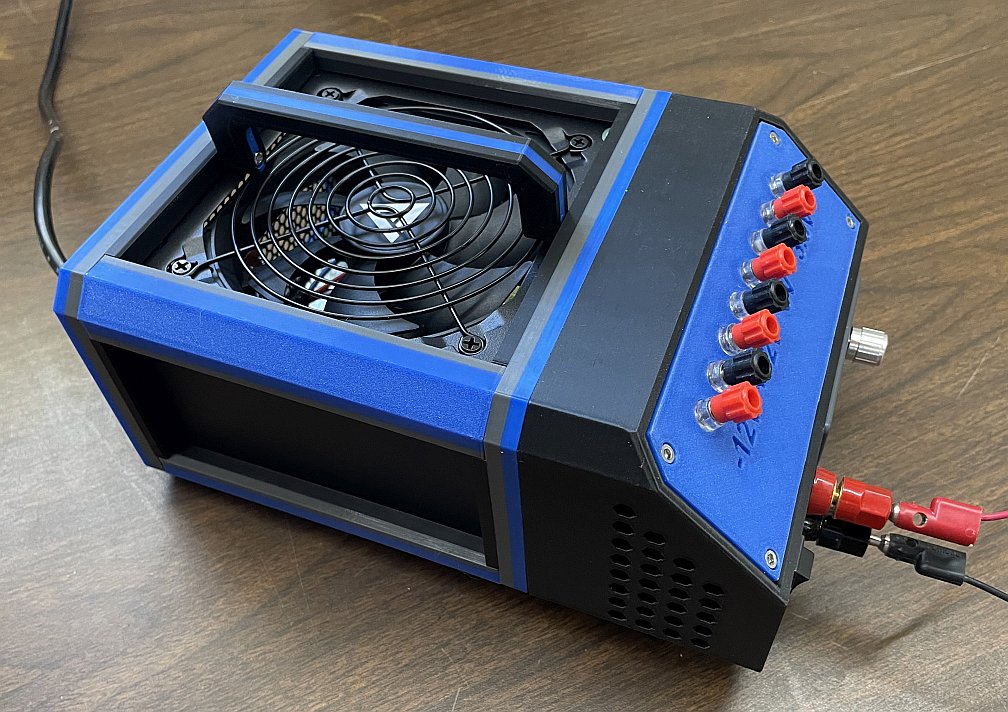

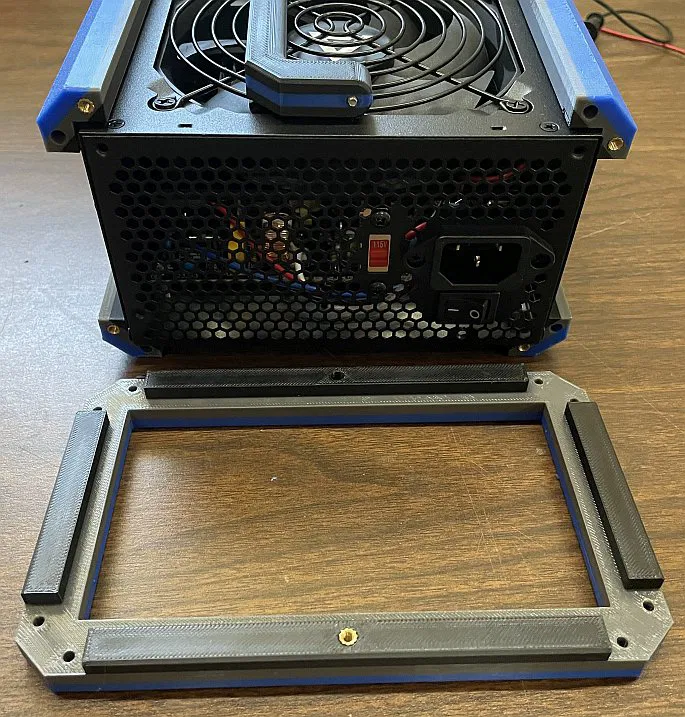

Trong ảnh, bạn có thể thấy là mình hết ốc brass inserts với còn vài cái nữa mới xong. Nó đã đủ chắc chắn rồi, nhưng mình sẽ lắp nốt khi chúng đến vào ngày mai. Mình đã nghịch ngợm khi in mẫu này và dùng Blue, Gray và Black PETG, thậm chí tạm dừng in để đổi màu ở giữa.

LƯU Ý:

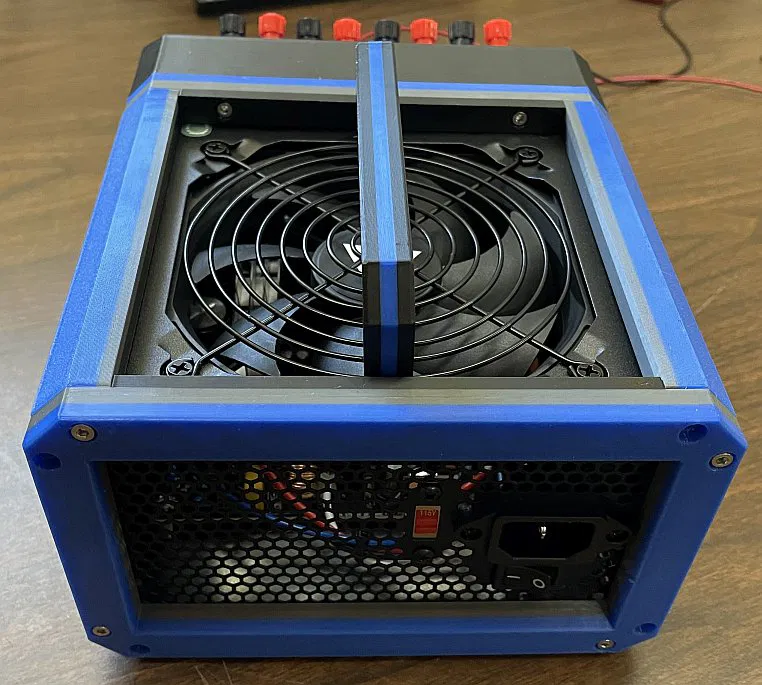

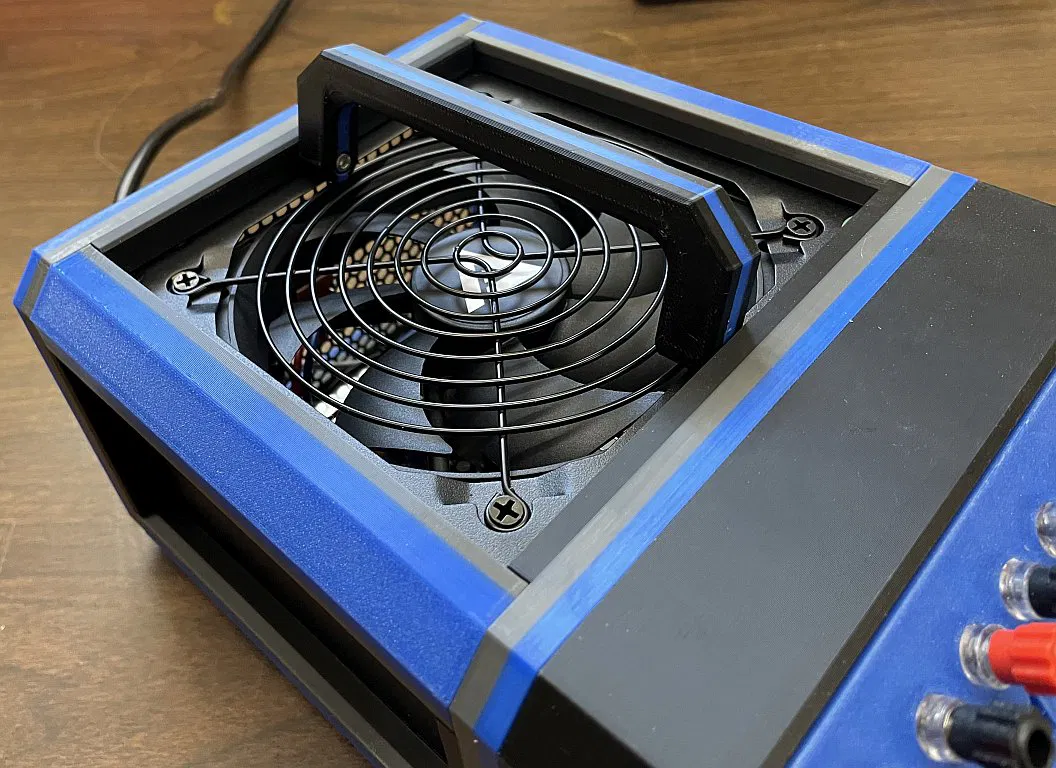

1: Độ cân bằng của tay cầm tốt hơn nhiều và nó vẫn gập xuống gọn gàng.

2: Mạch breakout có cầu chì 5 ampe ở cả 4 vị trí. Điều này ổn cho 12V, 5V và 3.3V nhưng không tốt cho -12V vì nó không được thiết kế để chịu quá ½ ampe. Mình đã thay cầu chì 5A đó bằng cầu chì 0.250A (250mA).

3: Bộ điều chỉnh đầu ra biến đổi không đi kèm hướng dẫn, điều này hơi lạ vì nó có rất nhiều chức năng. Dễ dàng tìm thấy nó trên mạng nhưng mình cũng sẽ cố gắng đính kèm nó ở đây.

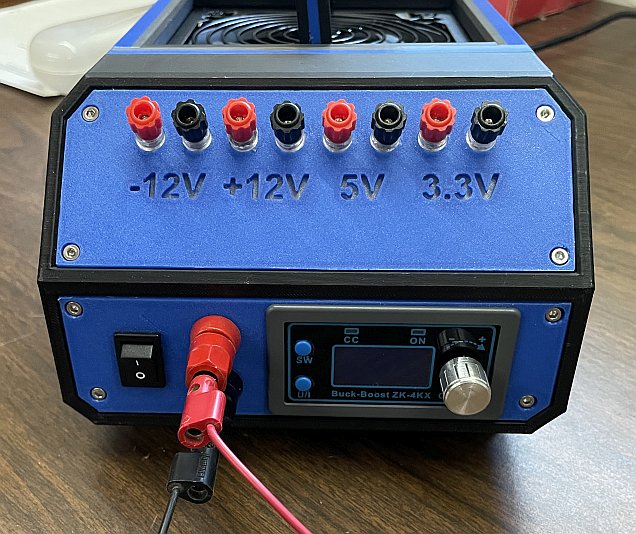

4: Nhãn cho điện áp đầu ra đi xuyên qua bảng điều khiển và phía sau đó có không gian để đặt
