Case PC mATX nhỏ gọn, dùng nguồn ATX, card 260mm, KHÔNG cần ốc heat insert

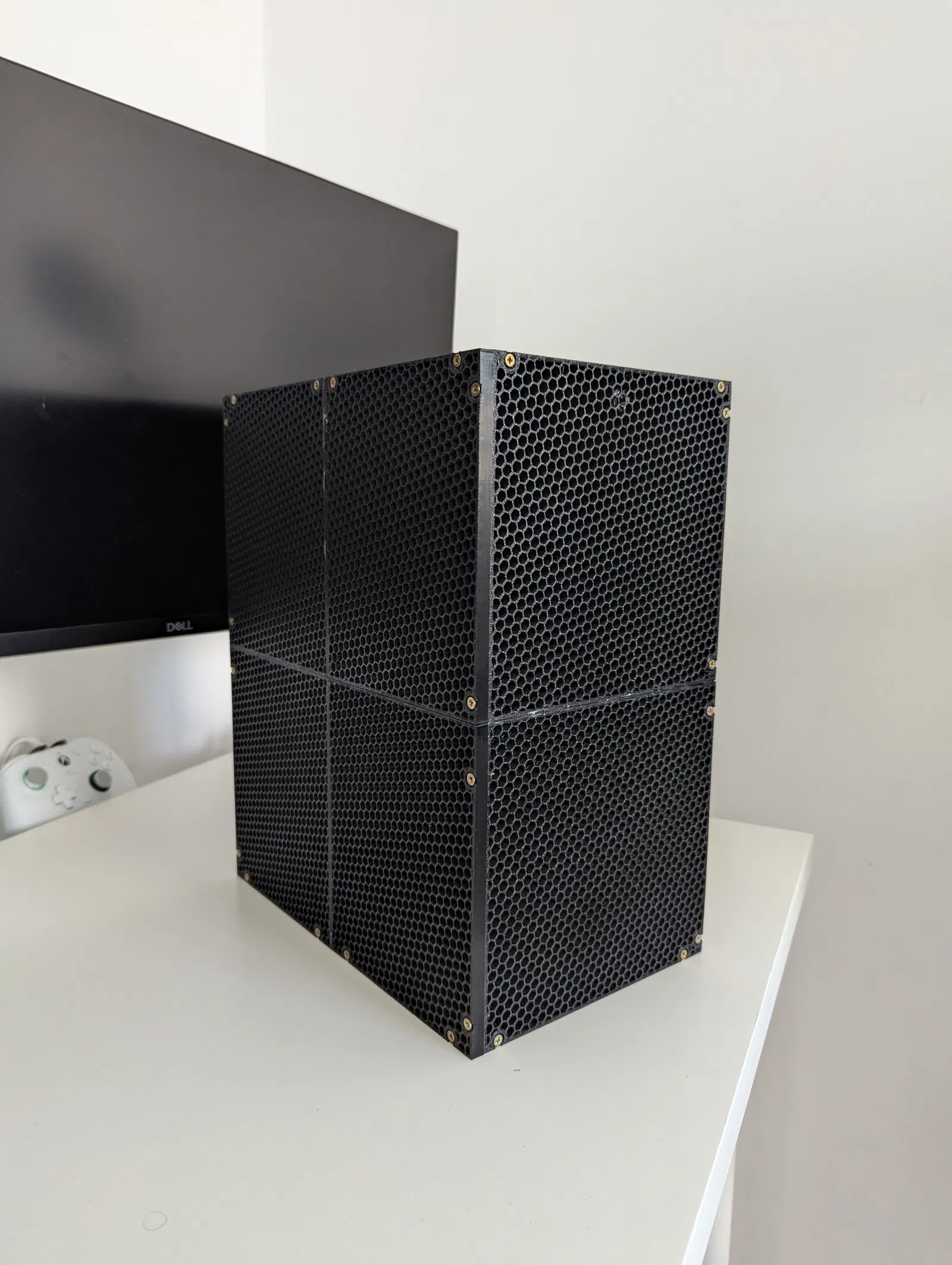

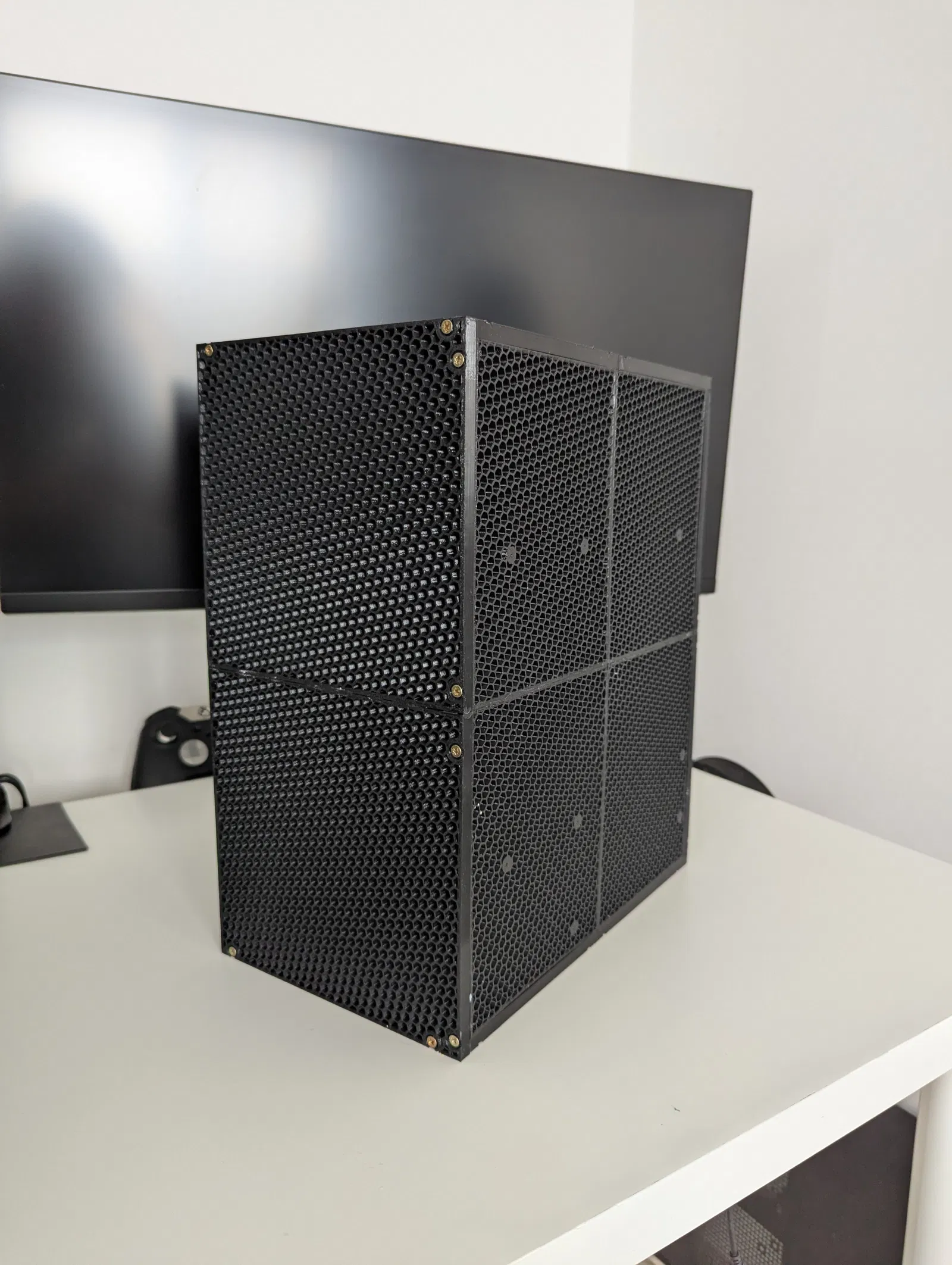

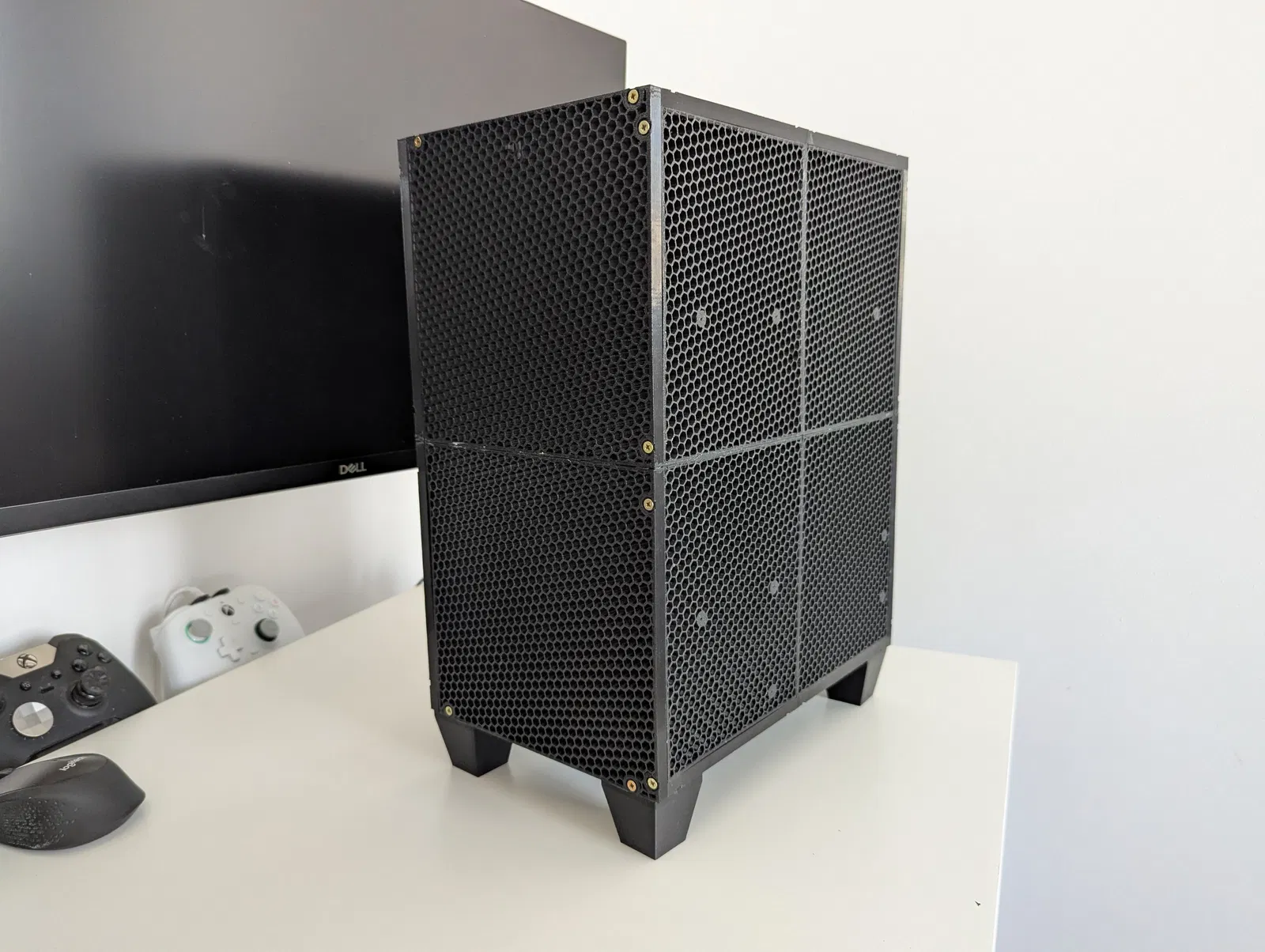

Đây là một case máy tính mATX rất nhỏ gọn, chỉ cần dùng ốc vít gỗ và KHÔNG cần ốc heat insert. Tui muốn làm một cái case nhỏ cho máy tính cũ của tui, mà không cần thay đổi bất kỳ linh kiện nào.

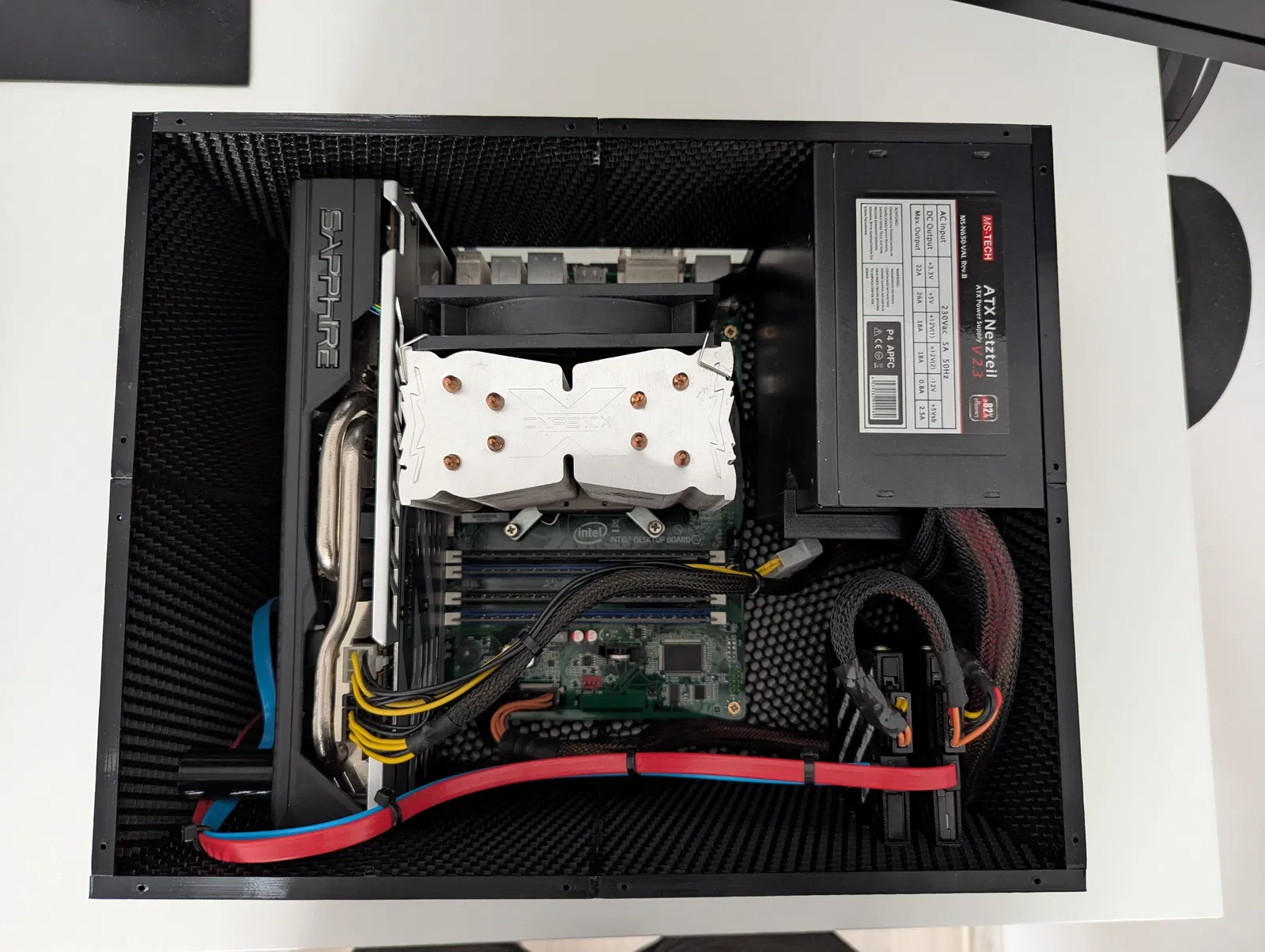

Nó bao gồm bo mạch chủ mATX, một bộ nguồn ATX, một card đồ họa RX 580 dài 260mm và hai ổ SSD 2.5 inch.

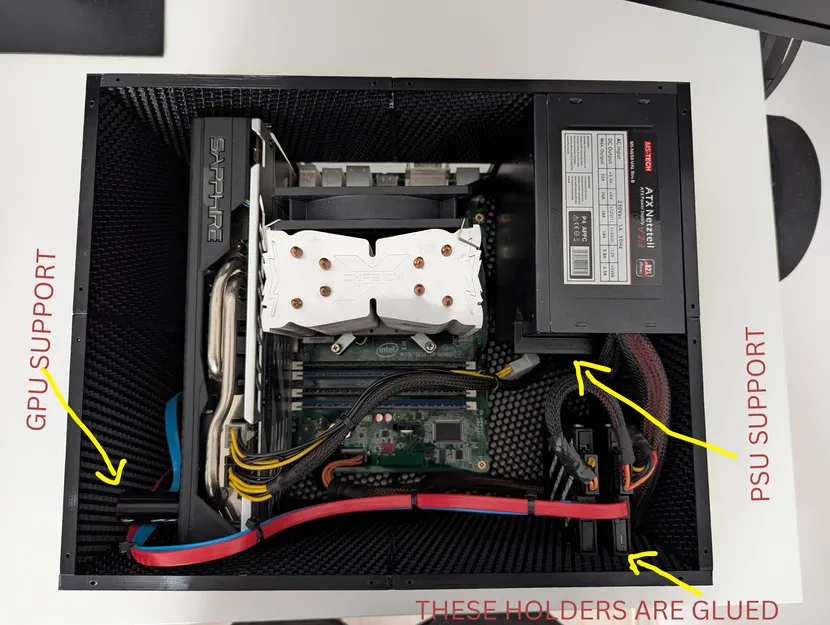

Nó có bộ phận hỗ trợ cho card đồ họa và bộ nguồn để chúng không bị rơi.

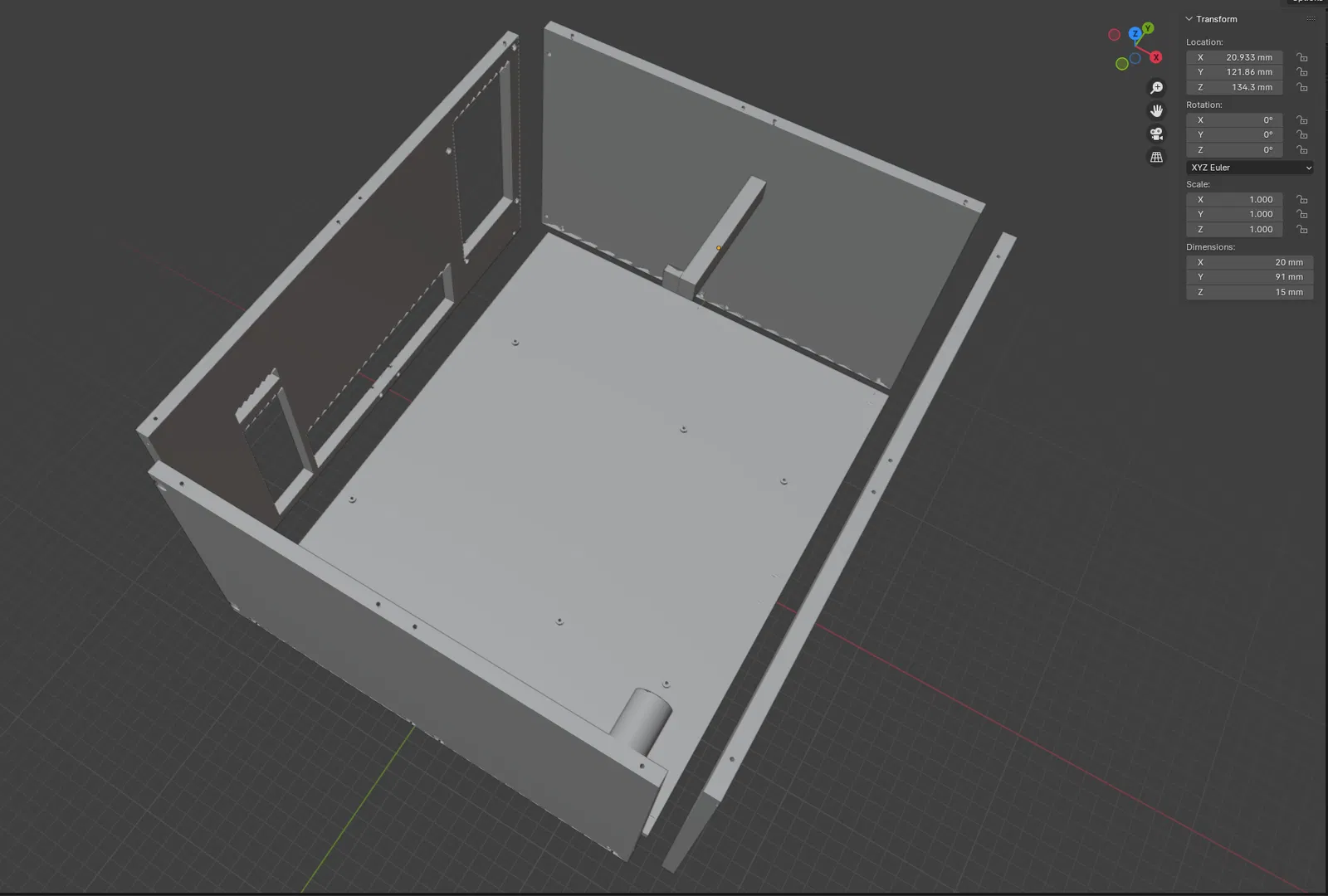

Tui đã đính kèm file Blender phòng trường hợp bạn muốn chỉnh sửa gì đó.

Thiết kế ban đầu được làm bằng FreeCAD, nên tui cũng có thể cung cấp các file đó nếu bạn muốn.

Tui đã in nó trên máy Creality Ender 3 V3 và phải chia nhỏ các bộ phận để vừa với bàn in. Tui đã dùng keo CA để dán chúng lại với nhau, và nó dính rất chắc. Bộ phận lớn nhất là 351x286mm, nên nếu máy in của bạn đủ lớn, bạn có thể in chúng mà không cần chia nhỏ.

Cài đặt slicer tui đã dùng:

• Số vòng lặp tường: 5
• Không có lớp trên/dưới
• Tỷ lệ mật độ lấp đầy: 13%
• Kiểu lấp đầy: tổ ong Đối với các lỗ, tui đã thêm bộ điều chỉnh hình trụ đường kính 7mm và sử dụng mật độ lấp đầy 100%.

Tui đã lắp ráp nó bằng ốc vít gỗ, đường kính 3.5mm và dài 16mm. Đối với bo mạch chủ, tui đã sử dụng ốc dài 12mm. Các giá đỡ SSD được dán bằng keo CA (còn gọi là siêu keo) vào mặt trước. Sau đó, SSD được bắt vít vào giá đỡ. Đây là các giá đỡ tui đã dùng.

LƯU Ý là cái này không hoàn hảo, nó có vài vấn đề nhỏ, nhưng bạn cứ tự nhiên sửa đổi theo ý thích nha. Vài vấn đề nhỏ là:

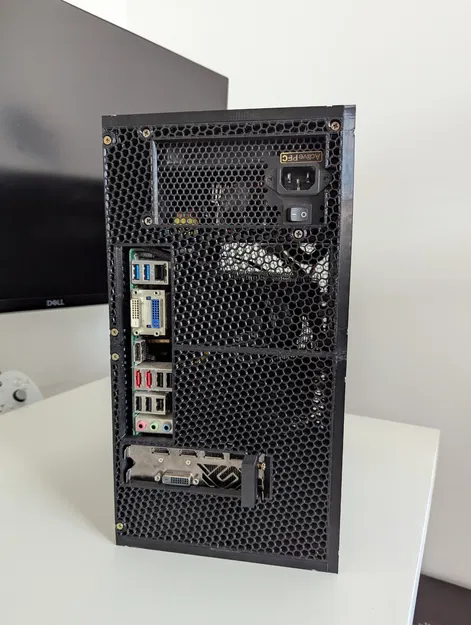

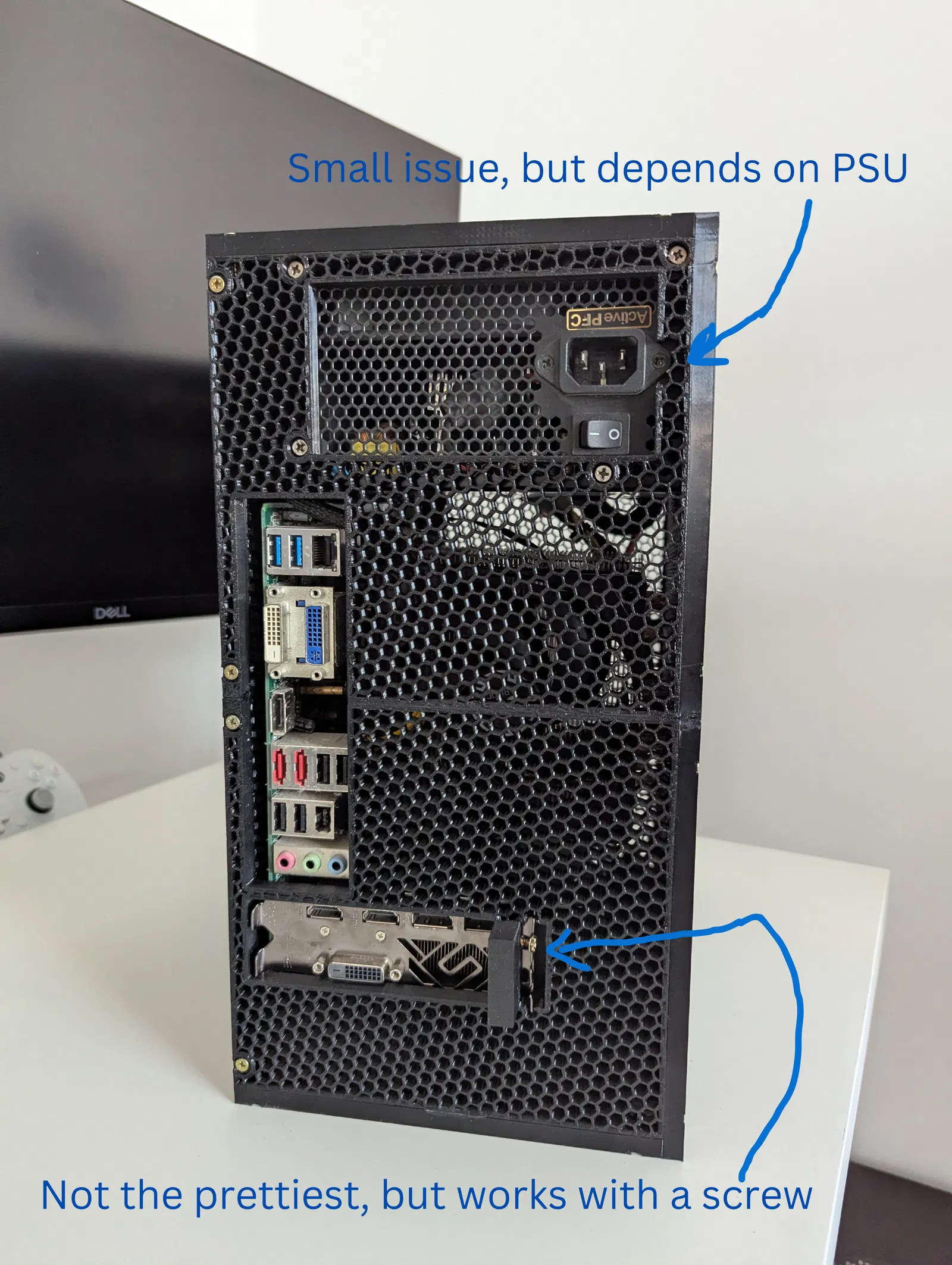

• Tấm ốp lưng cần phải khoét một chút tùy thuộc vào bộ nguồn, tui đã làm việc đó bằng kìm cắt. (xem ảnh)
• Nút nguồn của tui là một giải pháp tạm thời vì tui có một cái nút cũ với hình dạng kỳ lạ, nên tui đã khoét một lỗ nhỏ bằng kìm rồi dùng keo CA (còn gọi là siêu keo) để cố định nó. (xem ảnh)
• Bộ phận hỗ trợ GPU không tốt lắm, nhưng nó hoạt động được, bạn cứ tự nhiên điều chỉnh nhé. (xem ảnh)

CÁI HAY của việc chia nhỏ các bộ phận là nếu bạn muốn chỉnh sửa, bạn chỉ cần in một nửa bộ phận và giữ lại nửa kia. (Dùng dao rọc giấy để chia chúng, nếu không keo CA sẽ làm nứt)

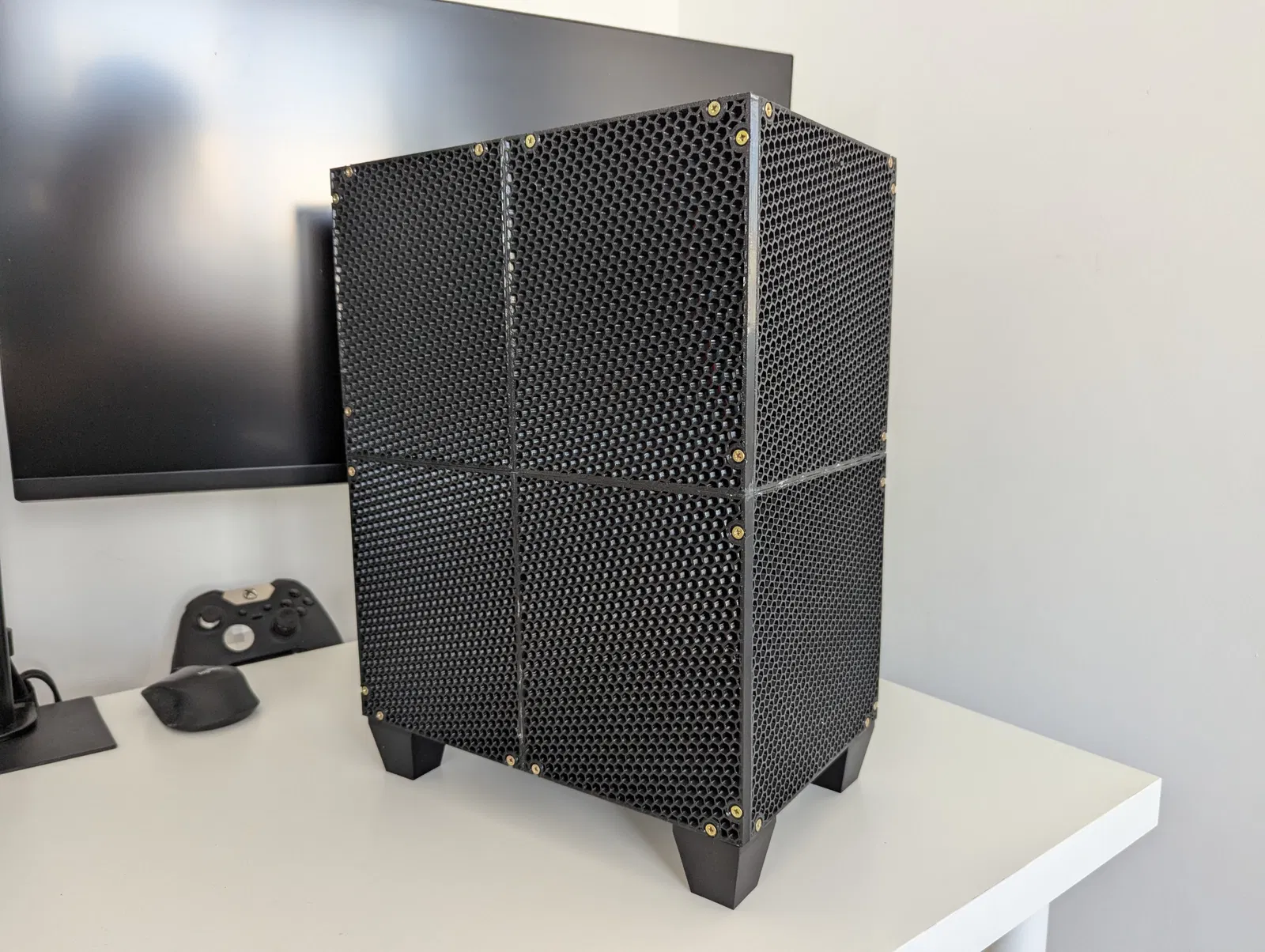

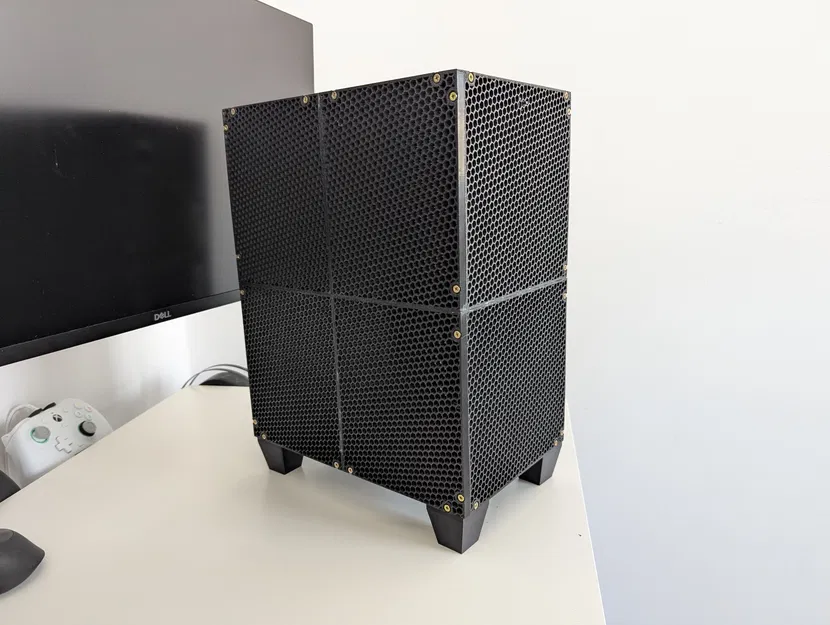

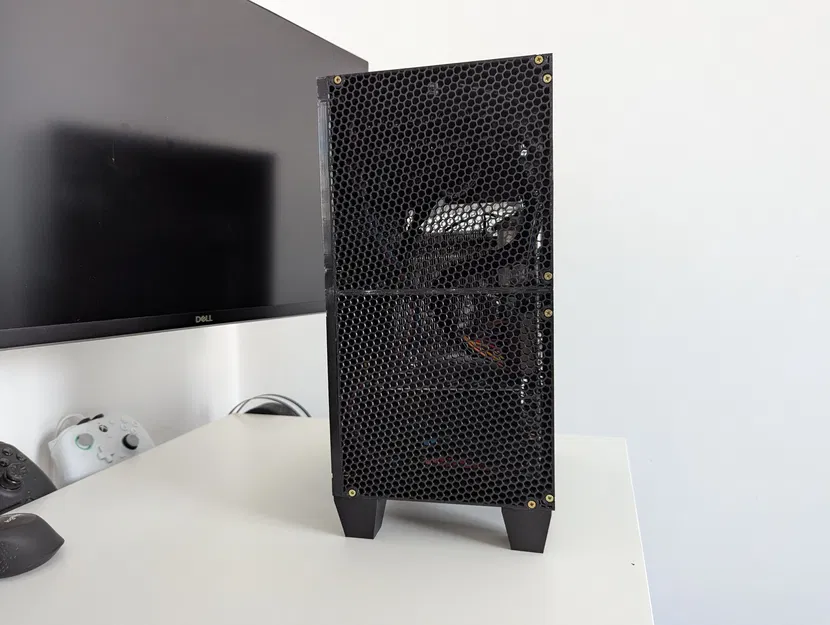

Chỉnh sửa sau: - đã thêm một vài chân đế, tui đã dán chúng bằng keo CA (còn gọi là siêu keo). Tui đã đính kèm file STL.

Nếu có gì thắc mắc, cứ thoải mái hỏi ở phần bình luận nha. Tui sẽ rất vui khi trả lời mọi câu hỏi. Nếu bạn cần giúp đỡ chỉnh sửa nó, bạn có thể để lại bình luận. Tui không phải là bậc thầy về mô hình 3D nhưng tui có thể giúp.
