Chụp Đầu Dụng Cụ Qidi Plus 4 Cải Tiến Mới

Chụp Đầu Dụng Cụ Qidi Plus 4 Cải Tiến

Đây là một thiết kế mới, nguyên bản không dựa trên các tệp do Qidi phát hành.

Một dự án mà Nic và tôi bắt đầu thực hiện vào tháng 10, cuối cùng cũng đến lúc phát hành. Thay vì chỉnh sửa các tệp gốc của Qidi, chúng tôi đã xây dựng một chụp mới từ đầu trong Fusion360.

Xin hãy cho chúng tôi một lượt “Thích” và cảm ơn bạn đã tải xuống!

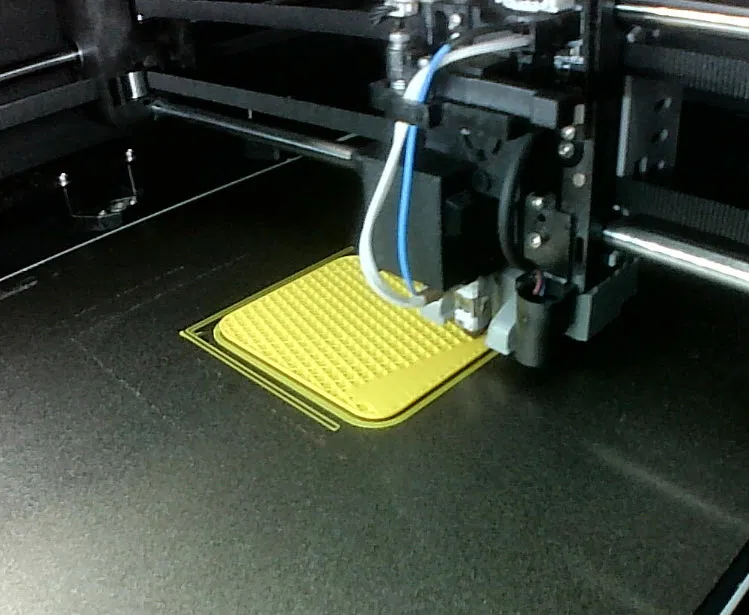

Không có gì sai với thiết kế nguyên bản được ép phun của Qidi, vì nó là từ nhà máy. Và chúng tôi đã sử dụng nhiều hình dạng và vị trí thiết kế của Kỹ sư Qidi. Tuy nhiên, sau khi thêm một số thiết kế cắt, hình dạng cắt và khuôn mẫu khác nhau, chúng tôi thấy cấu trúc ban đầu không đủ mạnh để hỗ trợ tự do tất cả các hình dạng mà người dùng mong muốn. Đôi khi còn bị vỡ khi nhấc ra khỏi bàn in. Chúng tôi đã in hơn 200 chiếc chụp đầu dụng cụ khác nhau này trong quá trình nghiên cứu của mình.

Thiết Kế

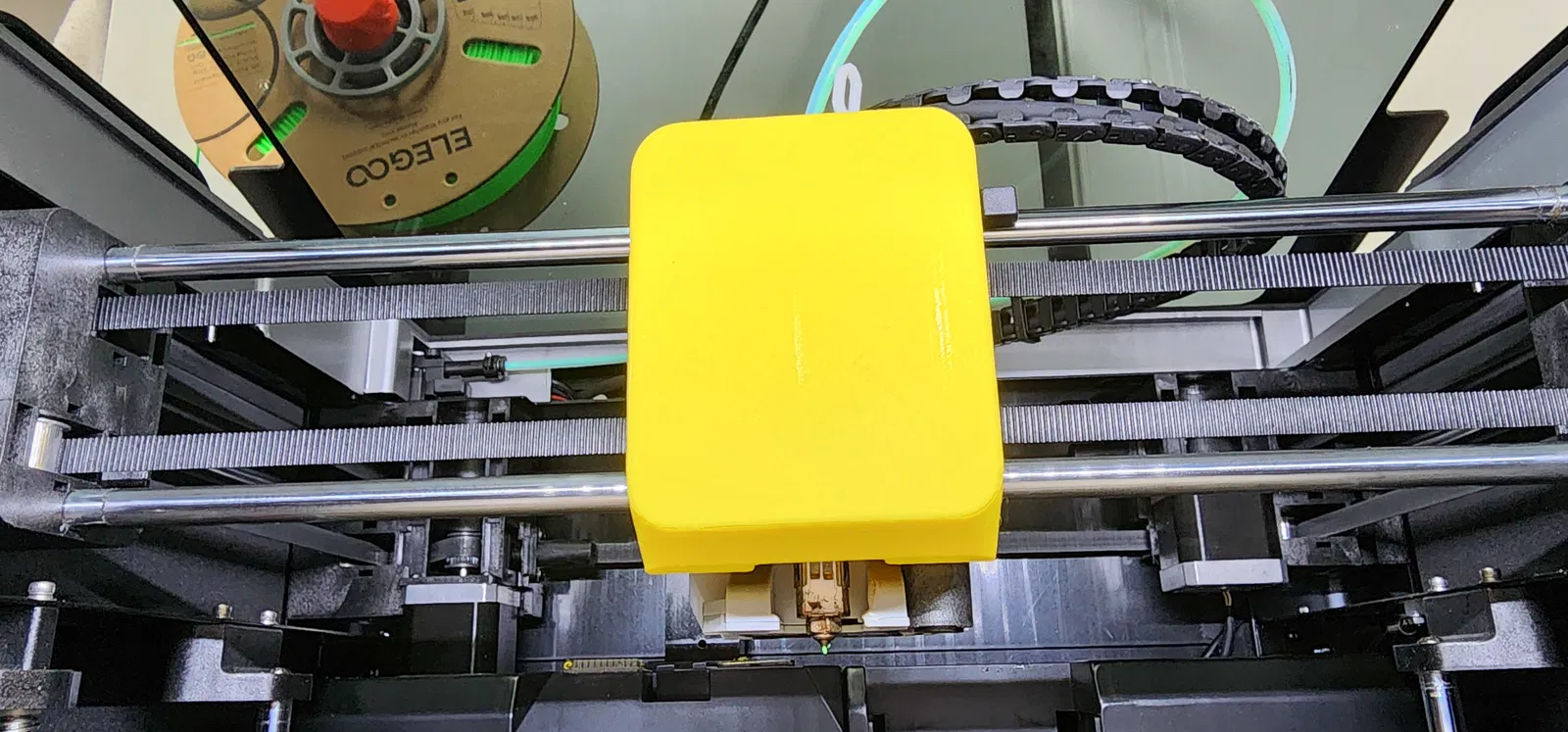

Đây là một chụp đầu dụng cụ “Trống” dành cho người khác chỉnh sửa với thiết kế của riêng họ.

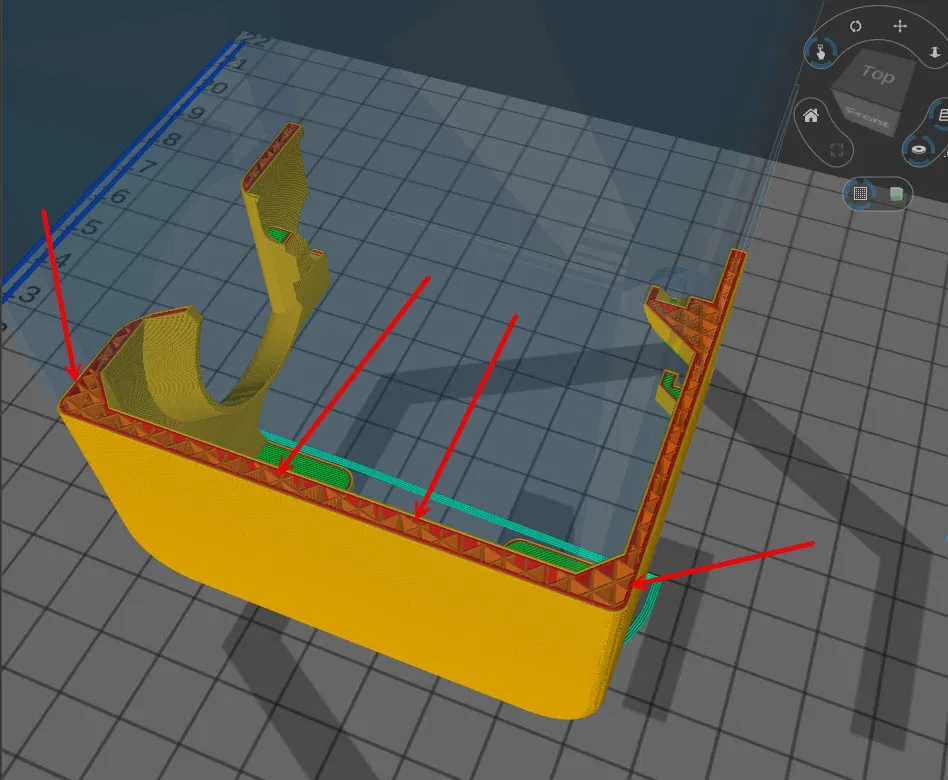

Thiết kế mới sử dụng thành tường đôi dày hơn và cấu trúc góc xiên để cải thiện độ bền cốt lõi, đồng thời giữ trọng lượng ở mức tối thiểu. Mặt trước được tối ưu hóa diện tích để thêm các khuôn mẫu thiết kế mà không làm ảnh hưởng đến độ bền của chụp đầu dụng cụ. Một số thiết kế ban đầu của chúng tôi bao gồm một mặt tròn phồng, nhưng gần như không thể in được. Chúng tôi đã cân bằng khả năng in với chức năng với mặt trước và thân chụp đầu dụng cụ mới.

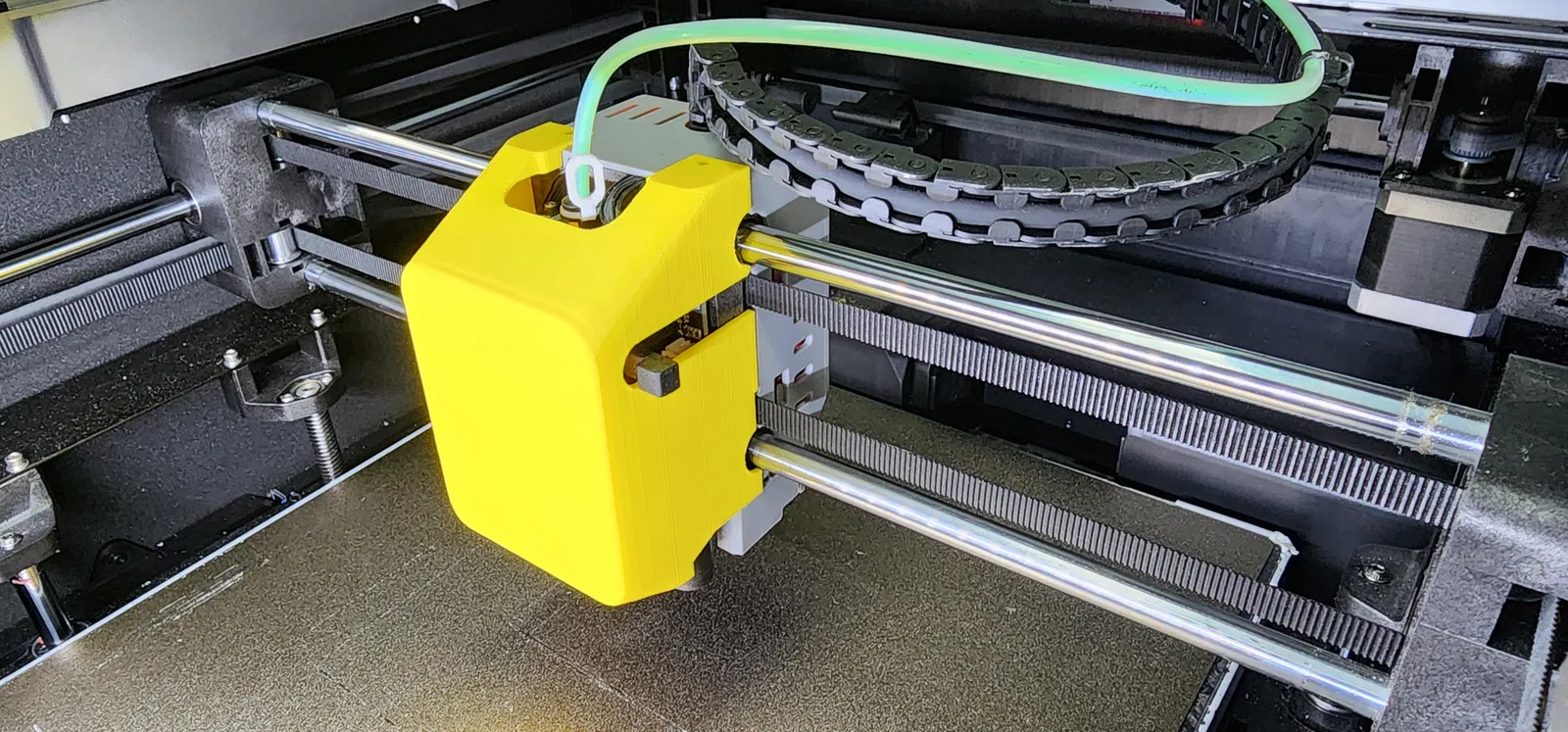

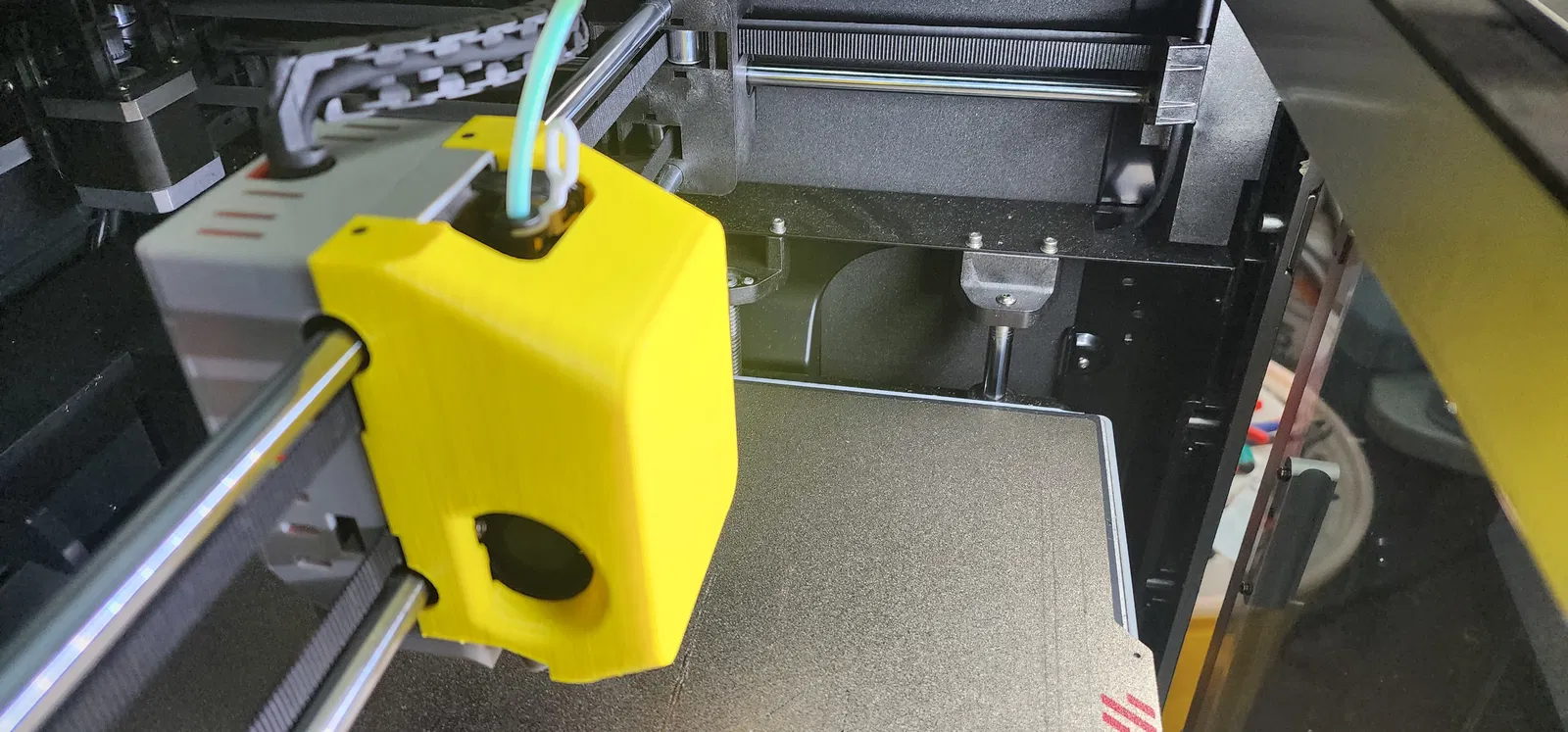

Cổng nạp khí đã được thiết kế lại và mở rộng để giảm luồng khí xoáy. Luồng khí thoát ra được dẫn ra ngoài qua cổng dao cắt đã được tăng kích thước và cổng bowden phía trên. Điều này sẽ đảm bảo rằng các bộ phận điện tử cảm biến nhiệt được làm mát (chúng tôi đã làm cháy bo mạch của mình khi sử dụng). Quạt 30mm 1200 vòng/phút của Qidi chỉ là vừa đủ cho việc in thông thường. Chúng tôi đề xuất thay thế quạt này bằng quạt E3D 30mm 13.300 vòng/phút. Không cần bất kỳ quạt ngoài nào khác để làm mát bộ tản nhiệt của hotend.

Tất cả 8 núm cắm nhỏ, khó in đã được loại bỏ và thay thế bằng thành tường rắn.

Nam châm bên trong và các chốt khóa vừa khít hơn, vì vậy bạn có thể cần phải lay nhẹ chụp để nó khớp chặt. Tôi đã thử nghiệm chụp mà không có nam châm ở tốc độ 405mm/s, mặc dù có thể là một ý tưởng hay nếu bạn thêm nam châm cho tốc độ cao hơn.

In Ấn

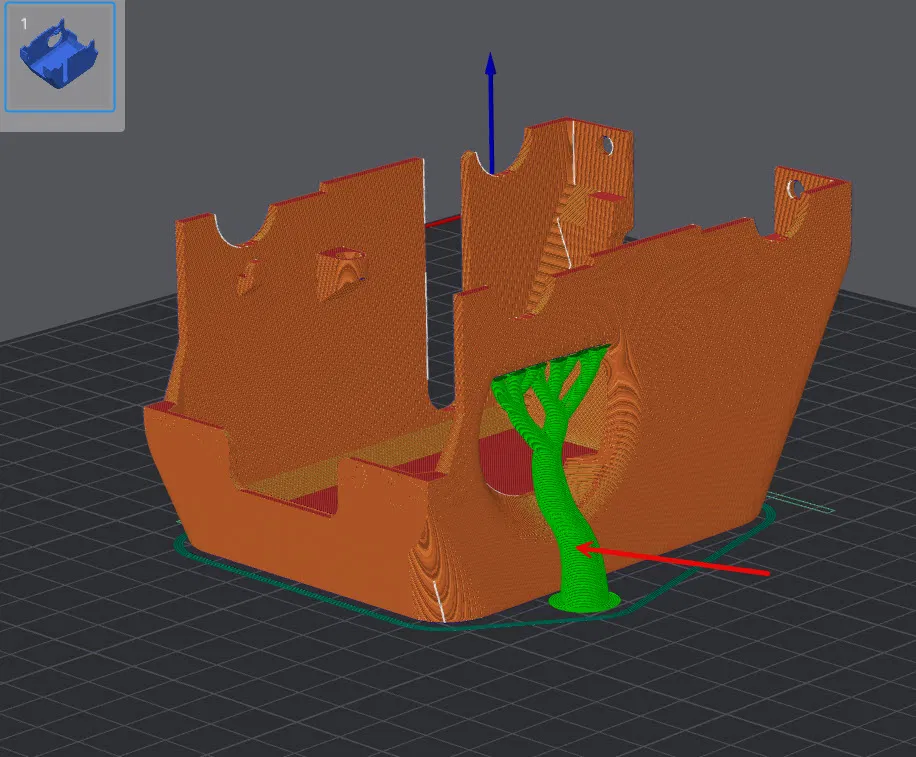

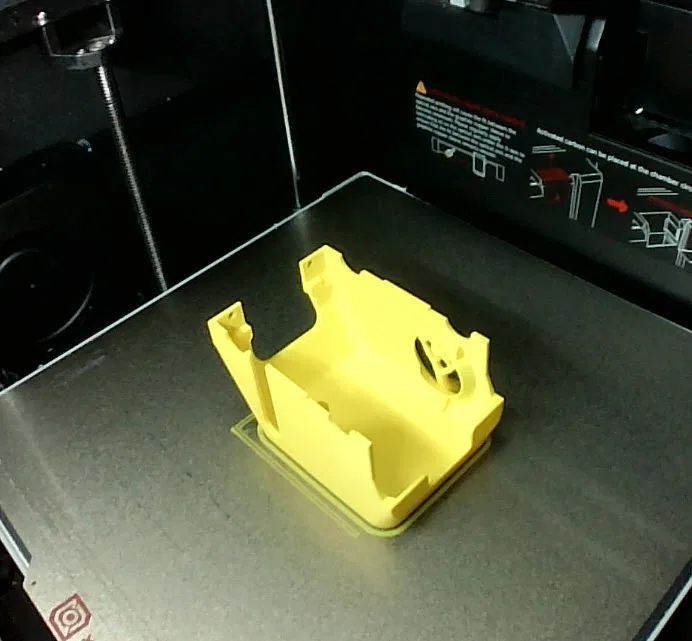

Chúng tôi đề xuất sử dụng họa tiết Cubic Infill với mật độ 20-30%. 2 lớp viền, 0.2mm chiều cao lớp, ít nhất 3 lớp cho mặt trên và mặt dưới trước và sau lớp infill. Cần có vật liệu hỗ trợ, nhưng tối thiểu. Chúng tôi sử dụng loại Tree auto, slim. Chỉ có cổng khí cần hỗ trợ, tất cả các cổng khác đã được sửa đổi, bao gồm cả mặt trước để loại bỏ nhu cầu hỗ trợ.

Vật Liệu

Bạn sẽ cần (2) nam châm tròn 4x1.5mm có sẵn: tại đây

Keo để lắp chúng, tôi dùng keo gốc dầu có sẵn: tại đây

Xin hãy cho chúng tôi một lượt “Thích” và cảm ơn bạn đã tải xuống!

Xin vui lòng để lại bất kỳ bình luận nào, trước hoặc sau khi in.

• Michael & Nic
