Vỏ case QMTech MiSTer FPGA loại nhỏ

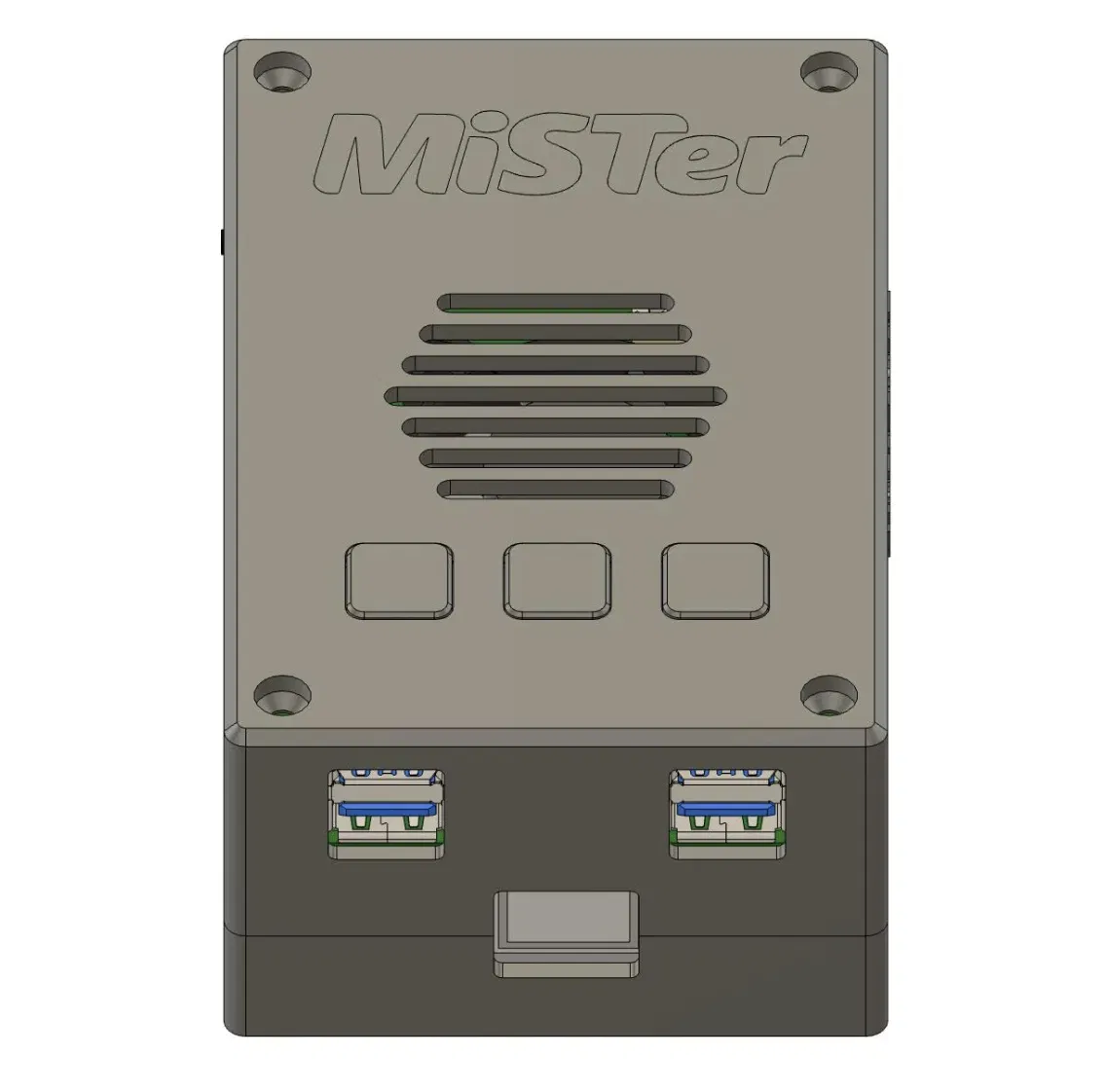

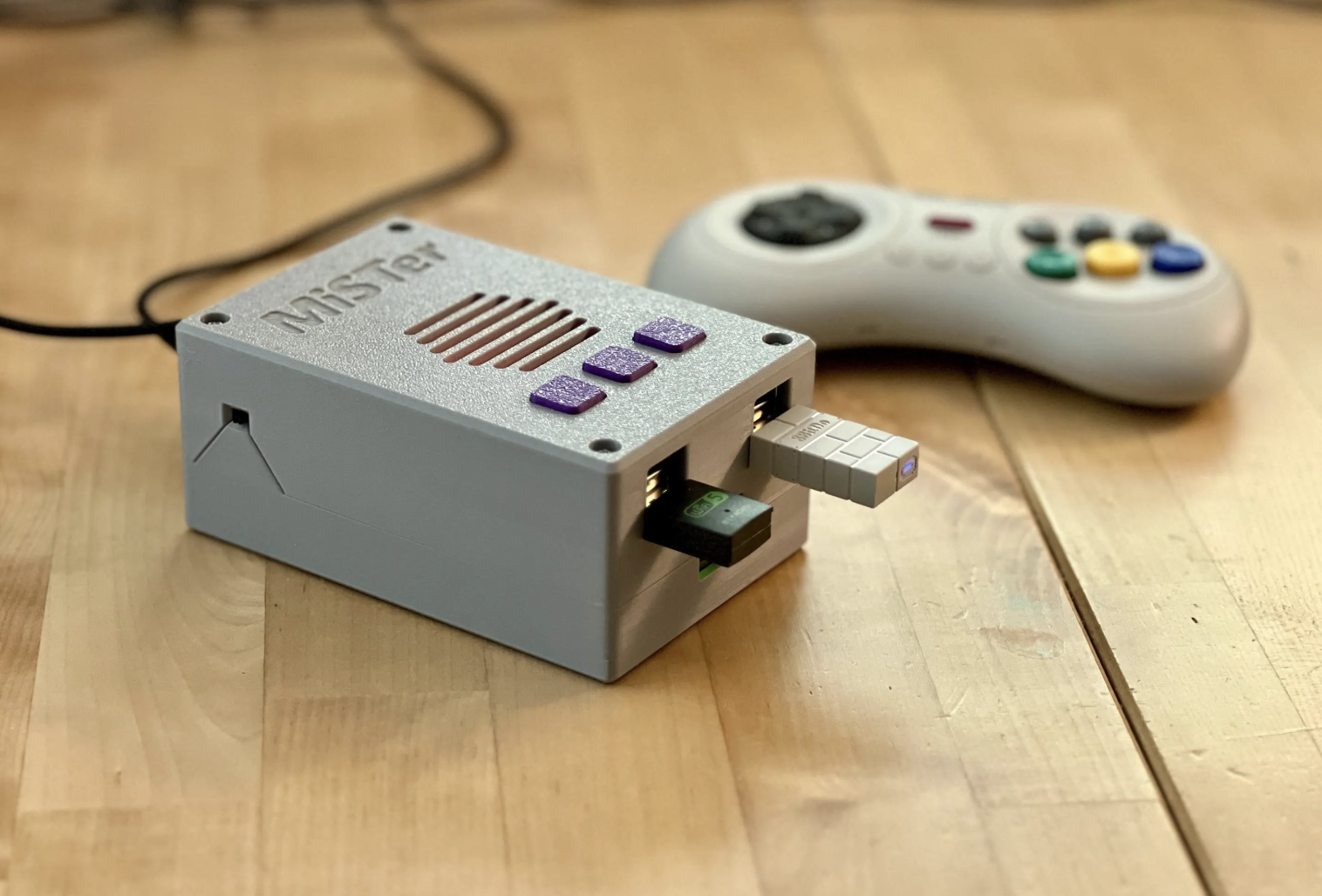

Vỏ case nhỏ gọn dành cho bộ QMTech MiSTer FPGA. Bộ STL bao gồm nắp trên, đáy và nút bấm. Hướng dẫn chi tiết cách lắp ráp, bao gồm việc giữ lại ốc cũ và gắn các nút mới.
Mô tả
Các file STL bao gồm: Nắp trên, Đáy và Nút. Nhớ in 3 nút nha.

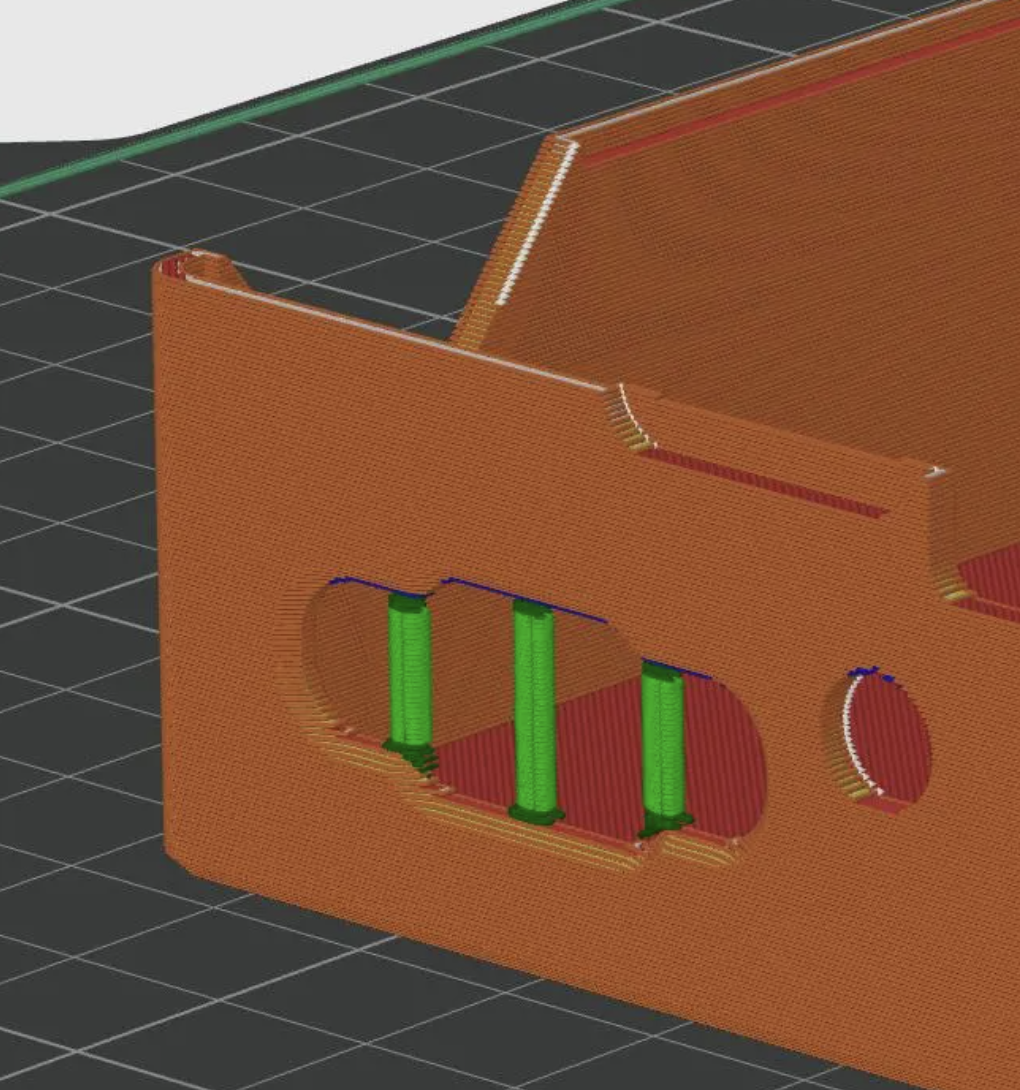

Cũng nhớ là phải thêm support ở phía trên lỗ cắt VGA đó. Xem hình để biết chi tiết nha.

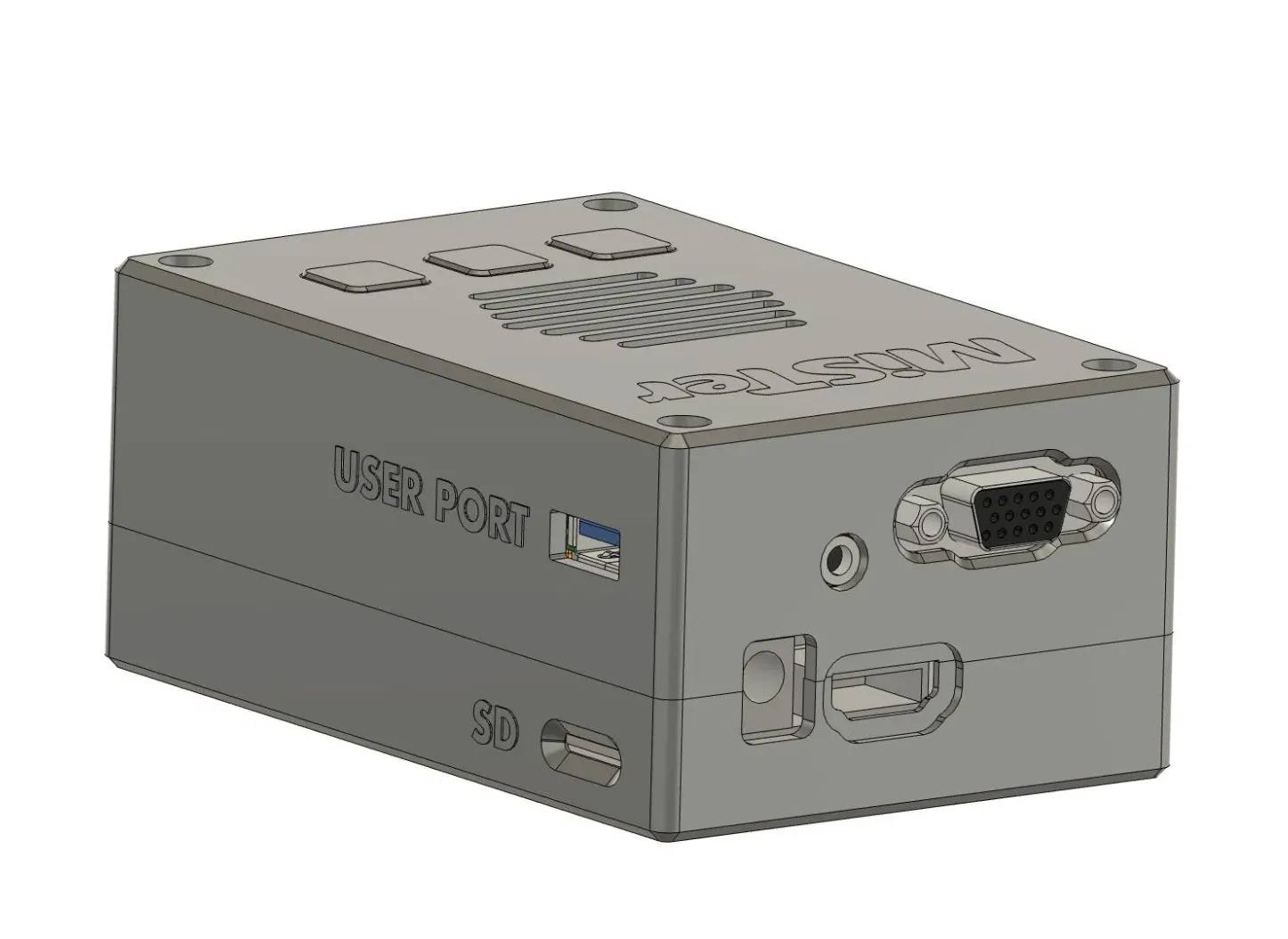

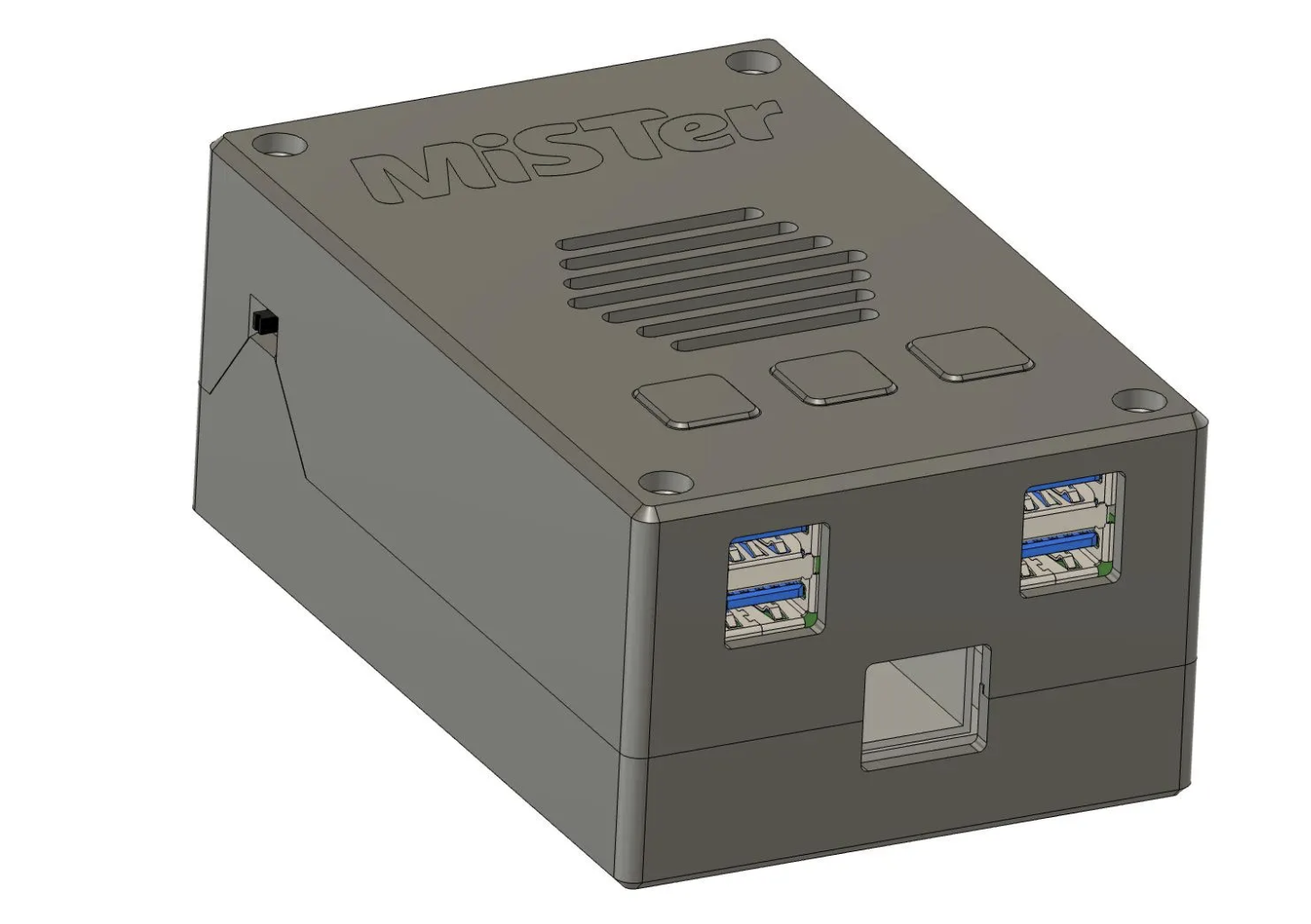

Để lắp ráp, bạn tháo ốc ở trên và dưới của case QMTech PCB ra. Ốc này là loại M3 x 5mm, tổng cộng 8 con. Giữ lại mấy con ốc này để xài lại nha. Nút QMTech có nắp màu, tháo ra và để riêng vì mình không xài lại nữa. Gắn nắp nút vuông mới in lên trên công tắc tact cao. Lắp miếng nắp trên của case vô trước, phía cổng VGA, rồi hạ xuống phía cổng USB, nhớ canh mấy cái nút cho thẳng với lỗ nha. Hơi khít đó tại vì có mấy cổng USB. Gắn 4 con ốc vào nắp trên.

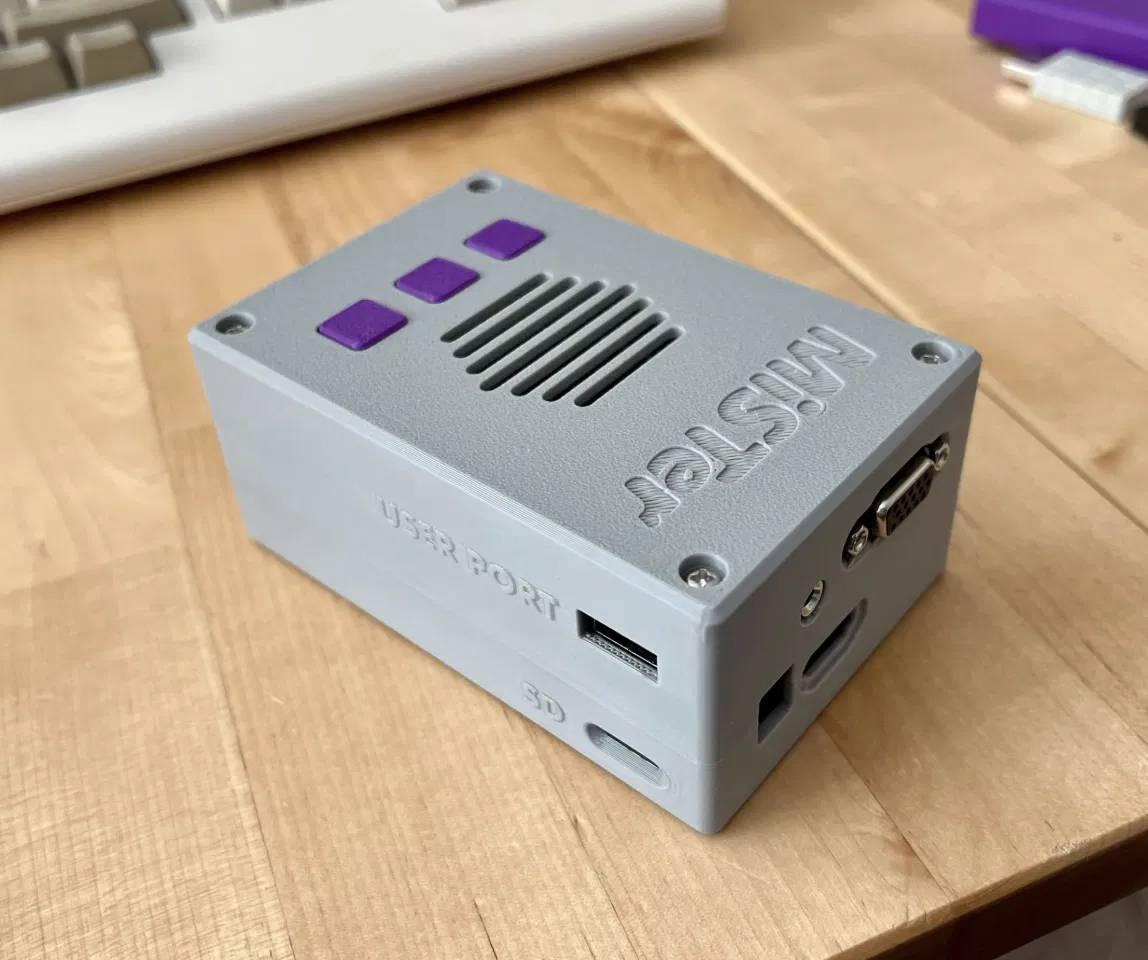

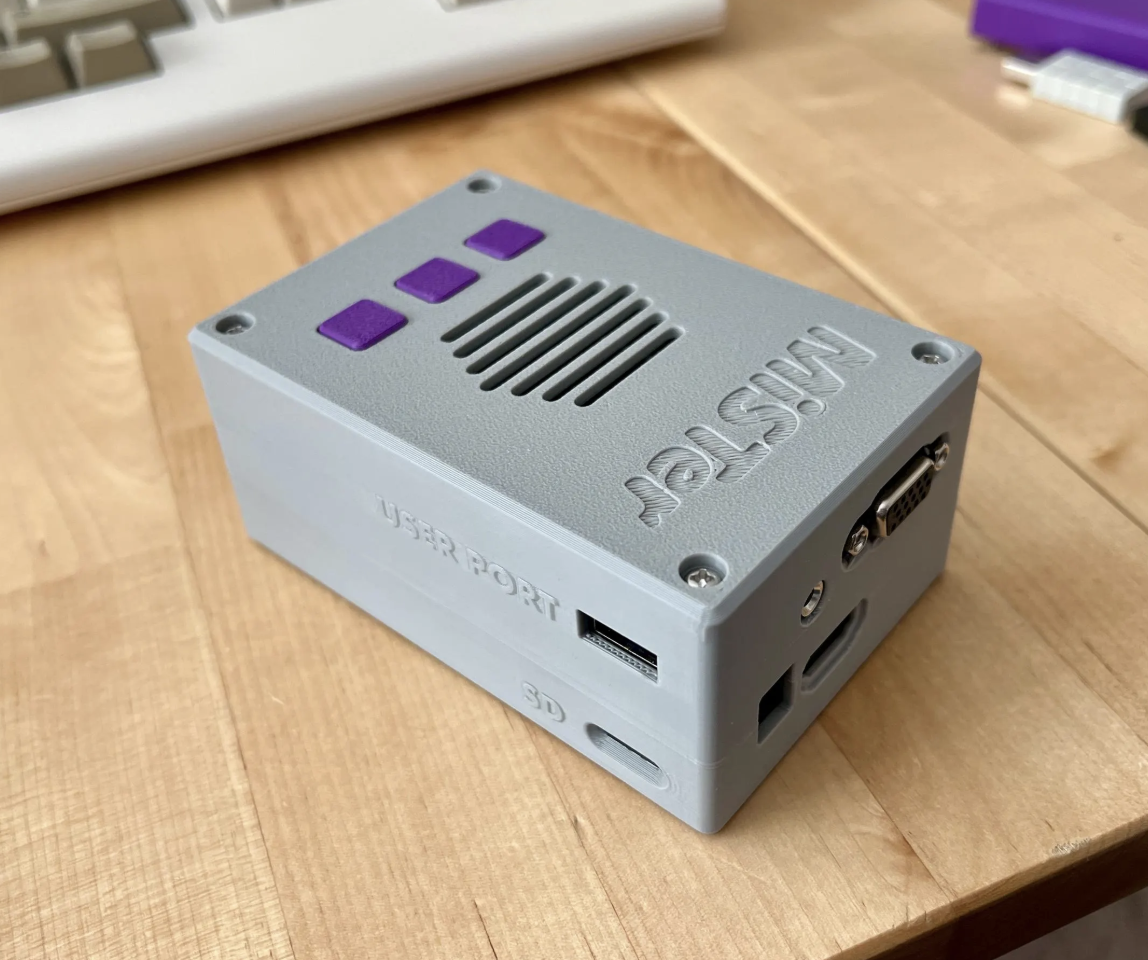

Giờ lật nó qua và lắp miếng đáy vô, rồi vặn 4 con ốc còn lại là xong. Thêm mấy miếng cao su dưới đáy nữa là hoàn thành.
