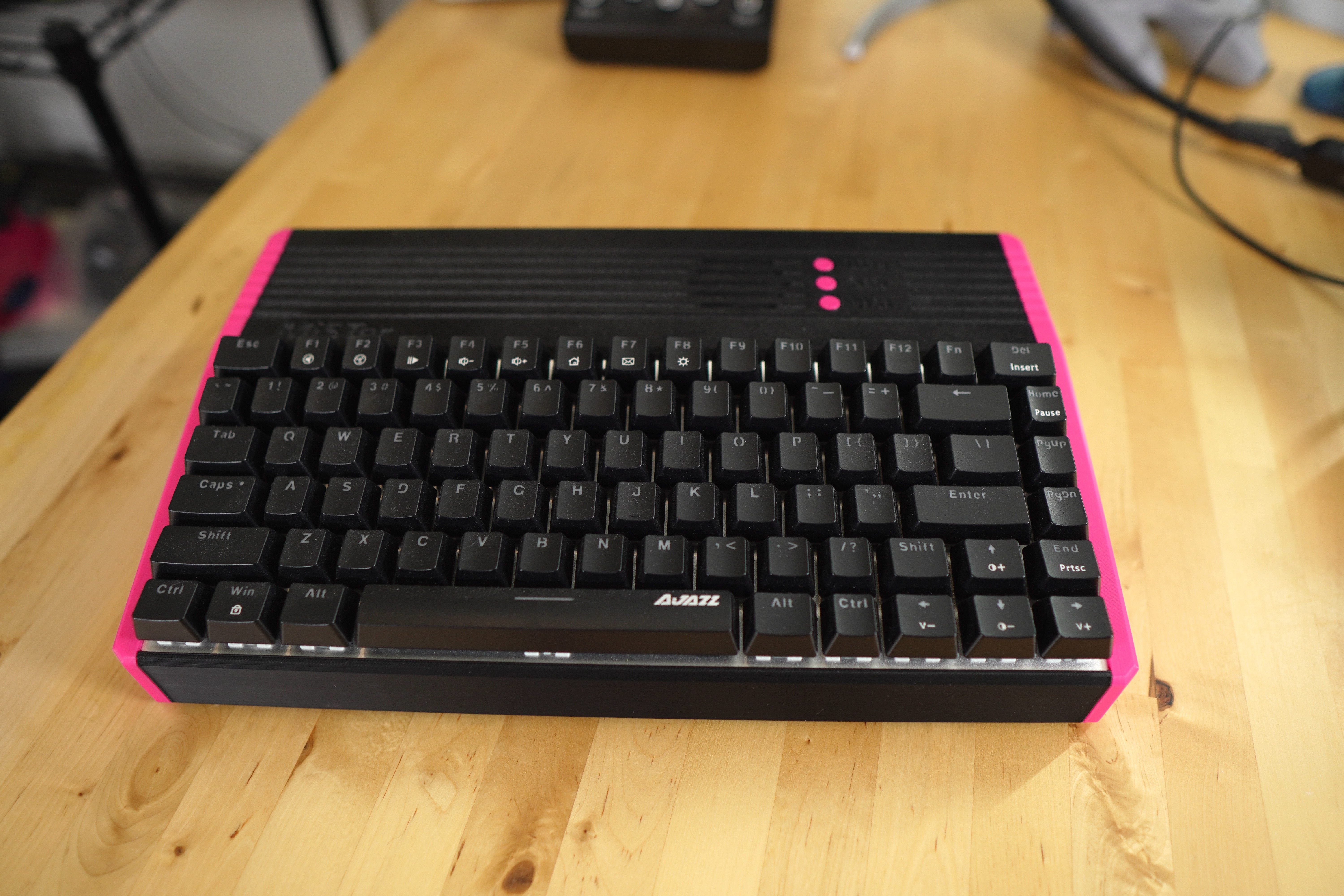

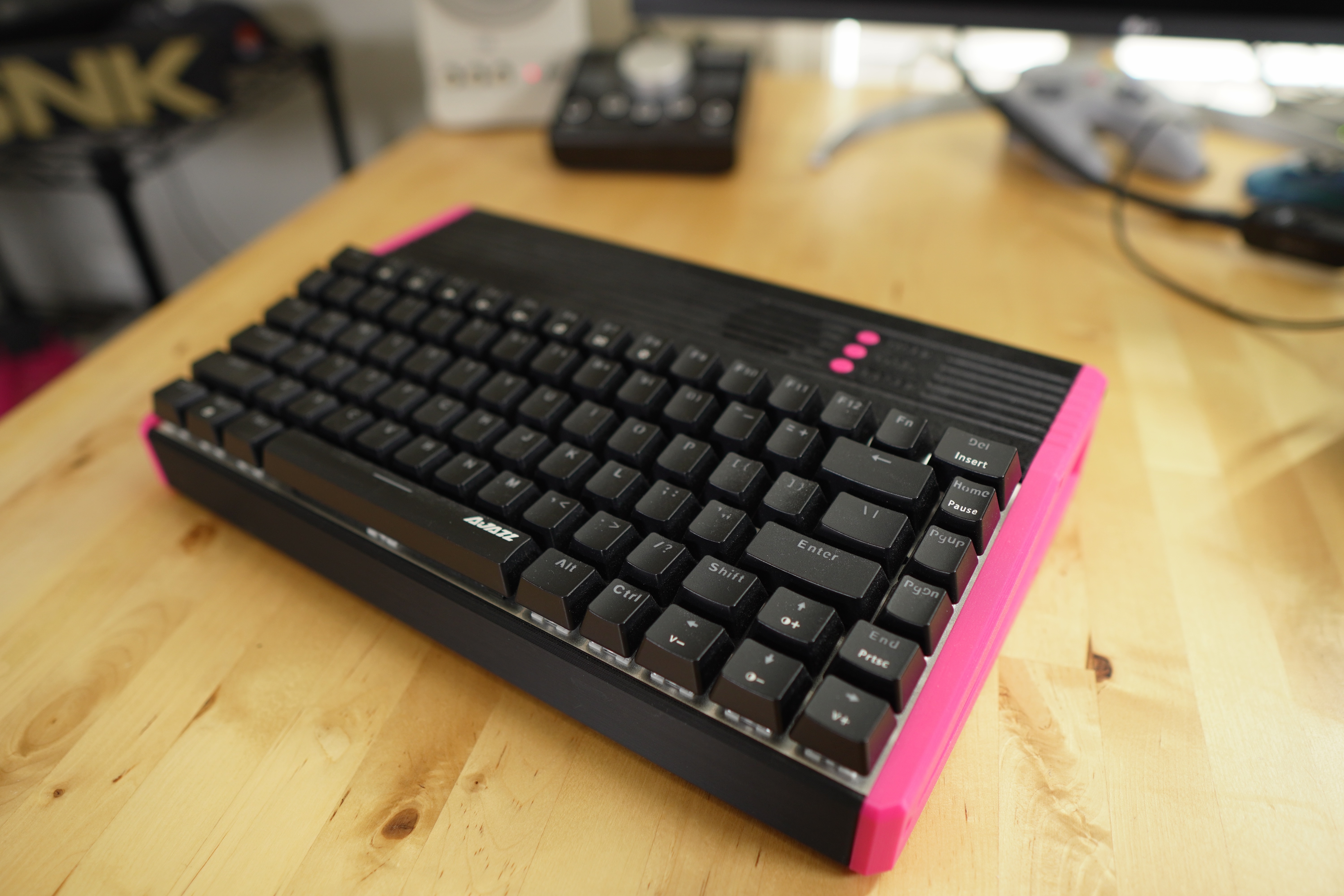

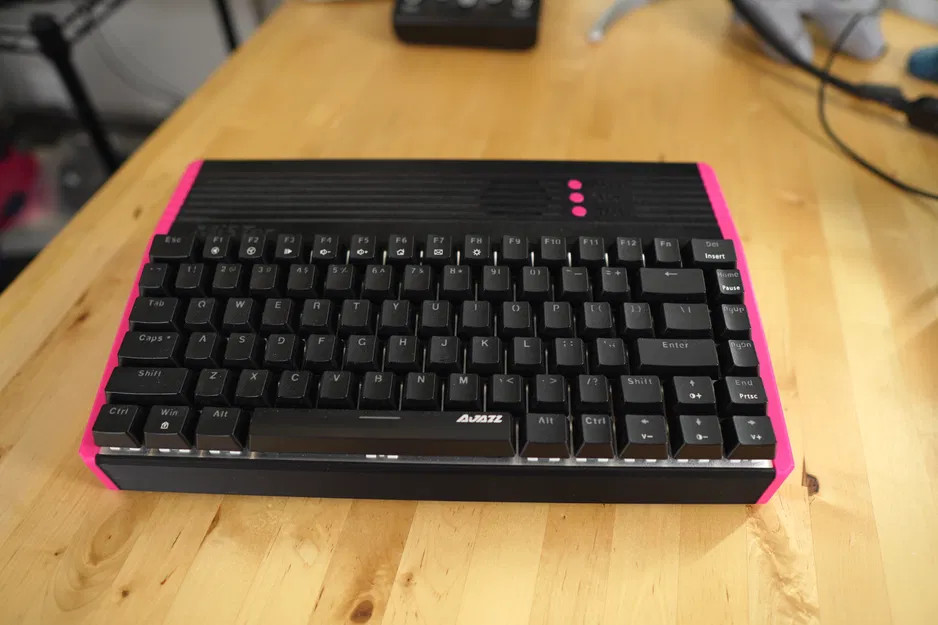

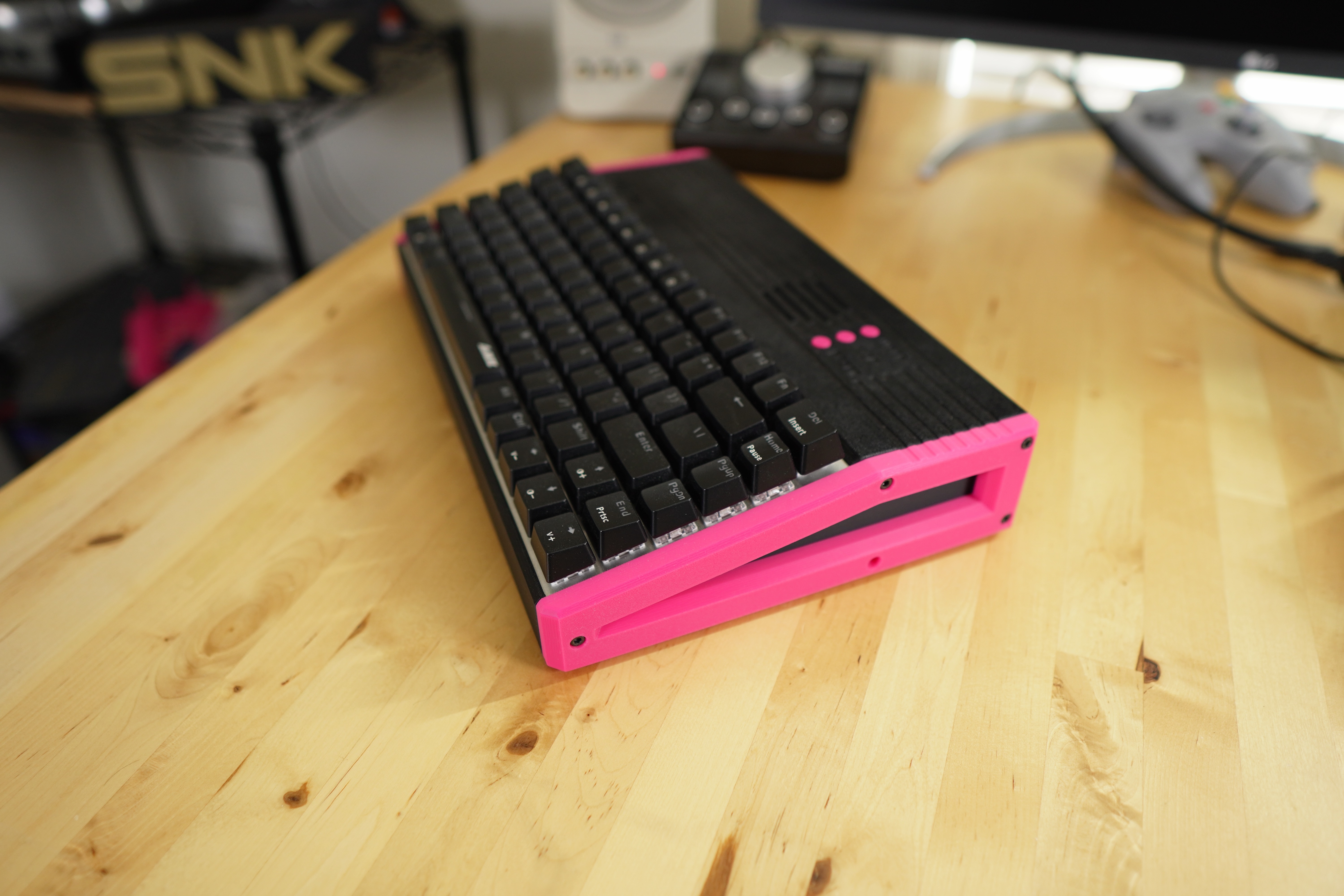

Vỏ Máy Tính MiSTer FPGA Kiểu Bàn Phím

Lưu ý: Cái này cần máy in lớn hơn vì các bộ phận lớn nhất rộng 306mm. Tôi đã in cái của mình trên máy Elegoo Neptune 3 Plus.

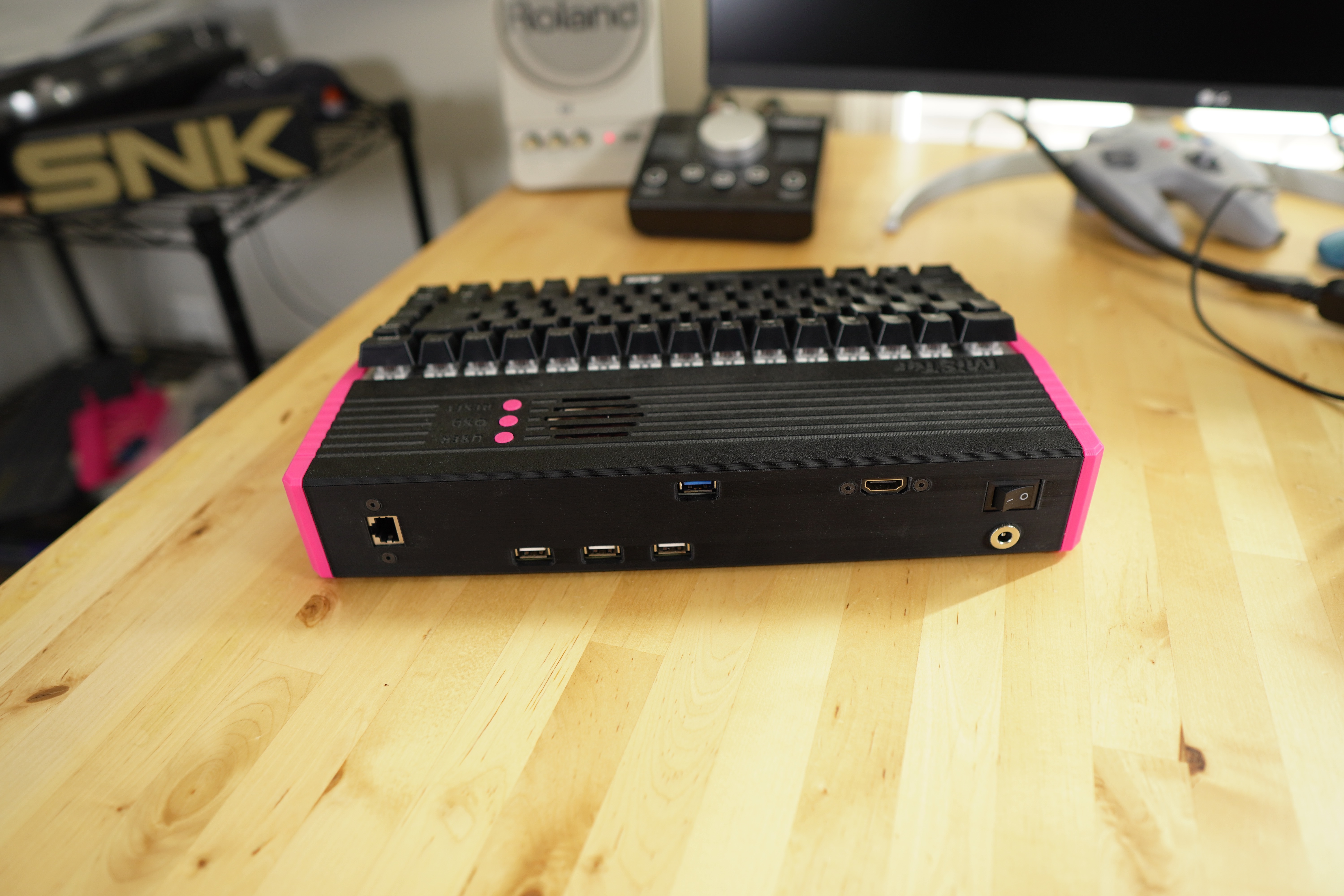

Tính năng:

3 cổng USB gắn phía sau

Công tắc nguồn dạng Rocker

Ổ cứng SATA HD/SSD gắn bên trong

Cổng HDMI

Ethernet

4 cổng USB bên trong (dùng cho bàn phím, bộ chuyển đổi BT/Wifi, v.v.)

Cổng Serial User

Cổng cấp nguồn 5v

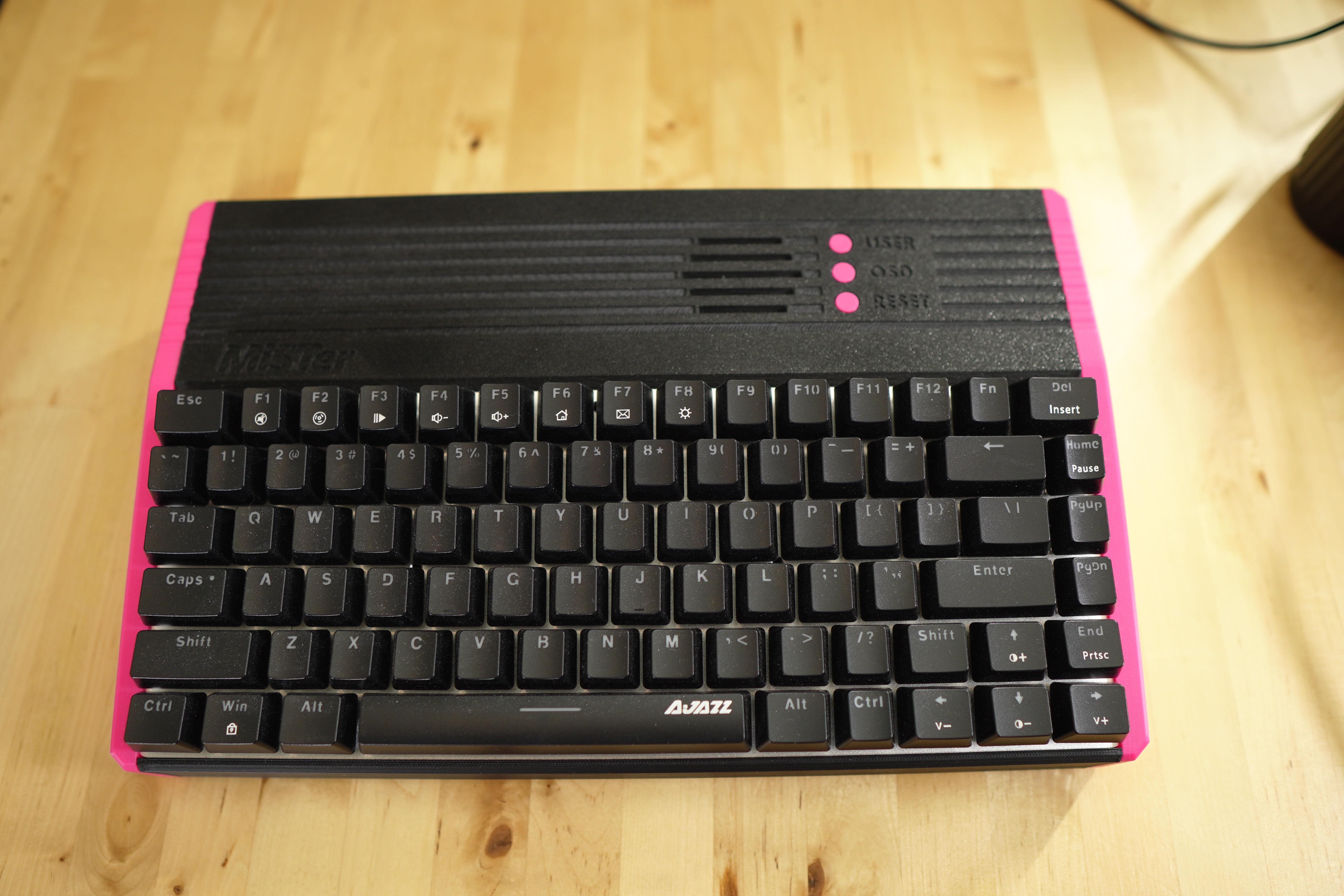

Và 3 nút bảng IO phía trên

Nhiều khe thông gió

Tôi quyết định với phiên bản này sẽ không bao gồm chỗ ở phía sau vỏ máy cho âm thanh analog/digital hoặc VGA. Ngoài ra, không có thẻ SD nào có thể truy cập từ bên ngoài trên mẫu này. Tôi đoán hầu hết mọi người sẽ chuyển dữ liệu qua FTP. Tôi đã bao gồm một tệp CAD STEP để bạn có thể tùy chỉnh theo nhu cầu của mình.

Bao gồm trong các tệp tải xuống:

Keyboard Case Top.stl - Đây là phần trên của vỏ bàn phím.

keyboard case bottom.stl - Đây là phần dưới của vỏ bàn phím.

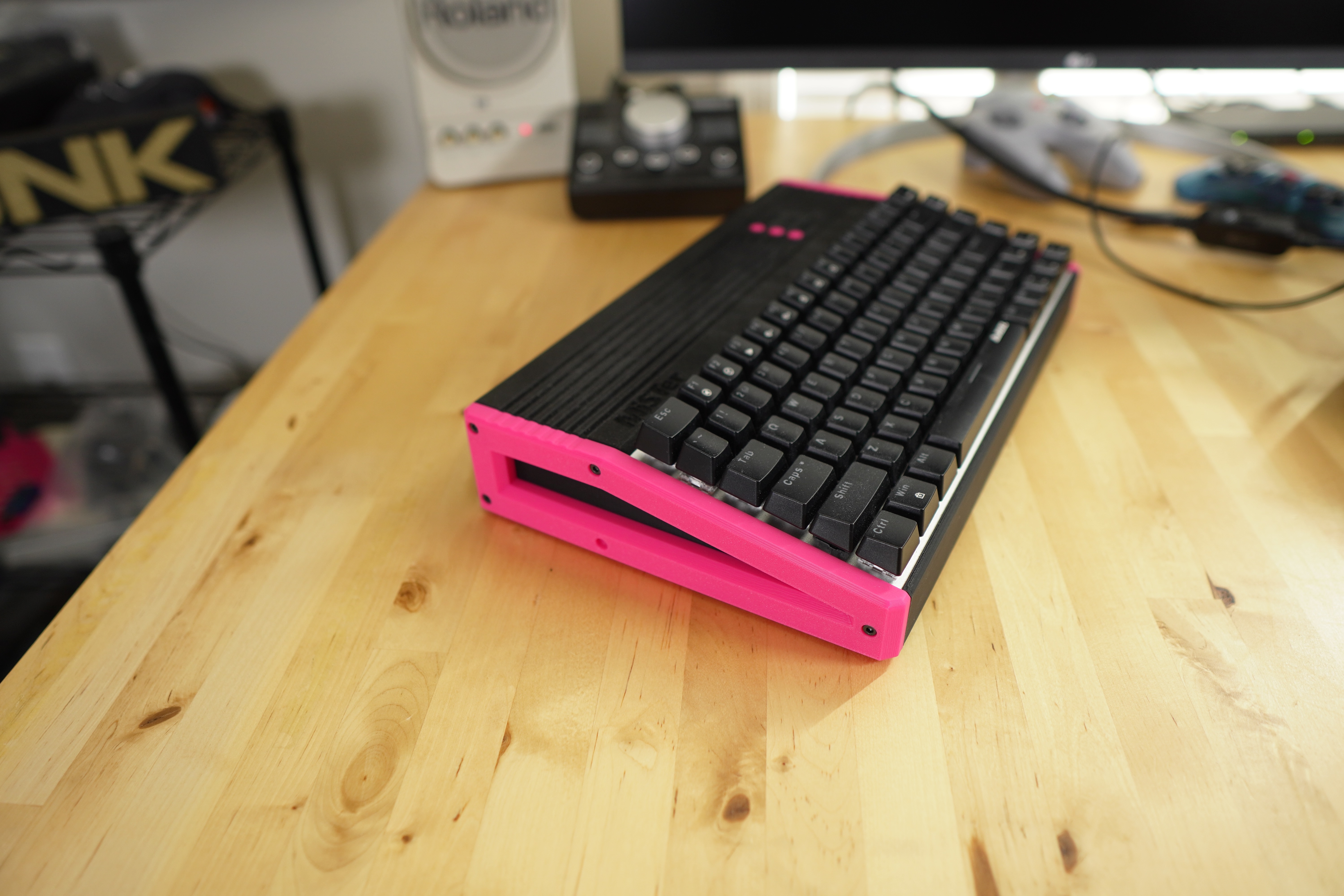

Left Side Piece.stl - Đây là miếng bên trái gắn vào vỏ dưới và giúp giữ bàn phím đúng vị trí.

Right Side Piece.stl - Đây là miếng bên phải tương ứng.

SATA Cover - Đây là miếng che giữ bộ chuyển đổi Vantec USB sang SATA đúng vị trí.

Button.stl - Đây là các nút dùng để kích hoạt các nút trên bảng IO. Hãy in 3 cái.

Keyboard Brace.stl - Đây là một thanh đỡ bàn phím gắn vào phía trên của stack MiSTer. Nó giúp đỡ bàn phím ở phía trên giữa để tránh bị cong.

MiSTer Keyboard case.step - Đây là tệp thiết kế chính ở định dạng STEP. Dành cho những bạn đam mê CAD, việc này sẽ giúp bạn dễ dàng thực hiện các bản sửa đổi hoặc bản phối lại mà bạn có thể đang nghĩ đến.

Các bộ phận bạn cần để hoàn thành bản dựng:

Ngoài bộ MiSTer PCB cơ bản của bạn (bảng USB, DE10-nano và bảng IO Digital hoặc Analog), có một số thứ bổ sung bạn cần để lắp ráp cái này.

Vít

10 x vít đầu lục giác chìm m3 x 12mm - Các vít này lắp vào các miếng bên để gắn chúng vào thân chính của vỏ máy.

4 x vít máy M3 x 10mm - Các vít này gắn chân đế PCB MiSTer vào vỏ dưới.

6 x vít máy đầu phẳng M3 x 6mm - 4 vít để gắn cáp mở rộng HDMI và Ethernet gắn phía sau. Bạn có thể dùng vít đầu tròn, đầu phẳng trông đẹp hơn và lắp phẳng với bảng điều khiển phía sau. Dùng hai vít này cho ổ cứng SATA.

4 x Vít đệm chân đế PCB bằng đồng M3x14 Female Hex - Kết hợp với 4 miếng đệm đồng đi kèm với DE-10 nano, chúng kết nối bảng IO và USB với DE10-nano.

6 x M3 x 8mm - 4 vít dùng để vặn chặt phần trên của bảng IO vào MiSTer để giữ mọi thứ chắc chắn. 2 vít cho nắp SATA.

Phần cứng khác (liên kết đến nơi mua)

Bộ chuyển đổi Vantec USB sang SATA (mẫu CB-STU3-2PB) - Lấy cái này ra khỏi vỏ nhựa của nó vì sẽ không sử dụng. Nếu bạn đã có đơn vị MASE từ tôi, thì bạn có thể sử dụng bộ chuyển đổi đó từ nó vì đó là cùng một mẫu.

Cáp mở rộng HDMI góc trái - Cái này kết nối từ cổng HDMI trên DE10-Nano đến bảng điều khiển phía sau.

Cáp mở rộng Ethernet góc trái - Cái này kết nối từ cổng ethernet trên DE10-Nano đến bảng điều khiển phía sau.

Phích cắm nguồn DC 90 độ - Bạn sẽ sử dụng 2 cái này để kết nối nguồn trên DE10-nano và hub USB với công tắc nguồn.

Công tắc nguồn - Công tắc nguồn Rocker mini. Chỉ cần 1 cái.

Ổ cắm nguồn DC - Chỉ cần 1 cái.

Bàn phím Ajazz AK33 - Đây là bàn phím tôi đã sử dụng cho thiết kế này. Có nhiều chỗ bán trên Amazon và có thể tìm thấy ở những nơi khác.

Cáp USB C sang A ngắn - Cáp ngắn hơn để đi từ bàn phím đến hub USB. Giúp giảm bớt sự lộn xộn bên trong vỏ máy.

Các bước lắp ráp:

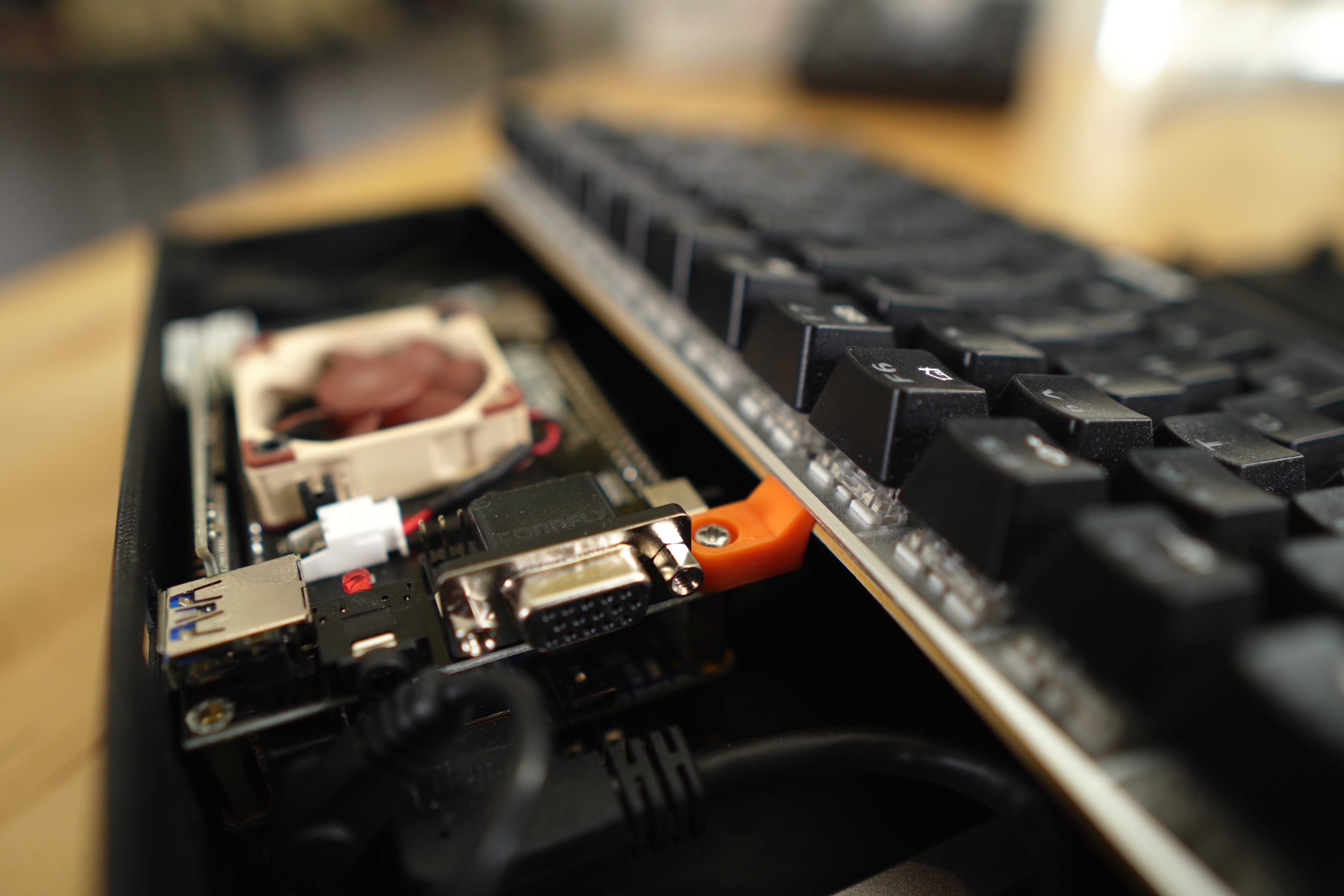

Bắt đầu bằng cách lắp ráp stack MiSTer PCB với các chân đế và vít ở phía trên cùng của stack PCB. Đặt thanh đỡ bàn phím vào lỗ lắp phía trước bên trái của stack PCB (khi nhìn vào nó trong vỏ máy) và luồn một trong các vít m3 x 8mm qua đó. Bàn phím sẽ đặt lên đó và giữ cho nó không bị cong khi gõ. Xem ảnh để biết thêm chi tiết.

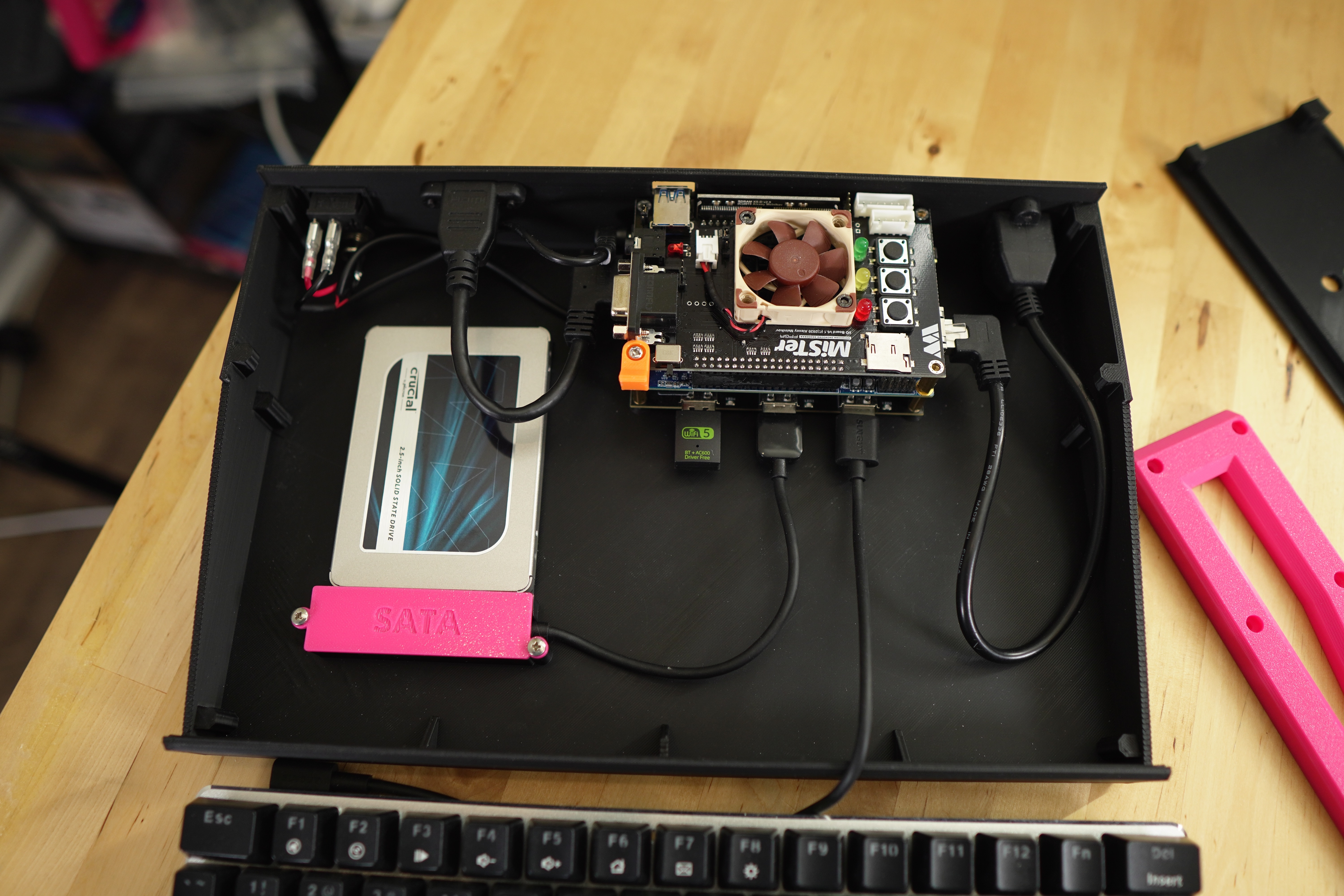

Lắp đặt ổ cứng SATA/SSD tùy chọn và bộ chuyển đổi SATA sang USB cùng nắp SATA vào đúng vị trí. Sử dụng 2 vít m3 x 6mm để giữ ổ đĩa và cắm cáp USB vào hub USB.

Bạn sẽ cần hàn dây từ cổng cấp nguồn 5v đến Công tắc và sau đó gắn dây nguồn màu đỏ của hai phích cắm nguồn 90 độ vào công tắc. Sau đó, gắn tất cả các dây nối đất vào ổ cắm nguồn. Sau đó, một phích cắm vào DE10-Nano và một phích cắm khác vào hub USB.

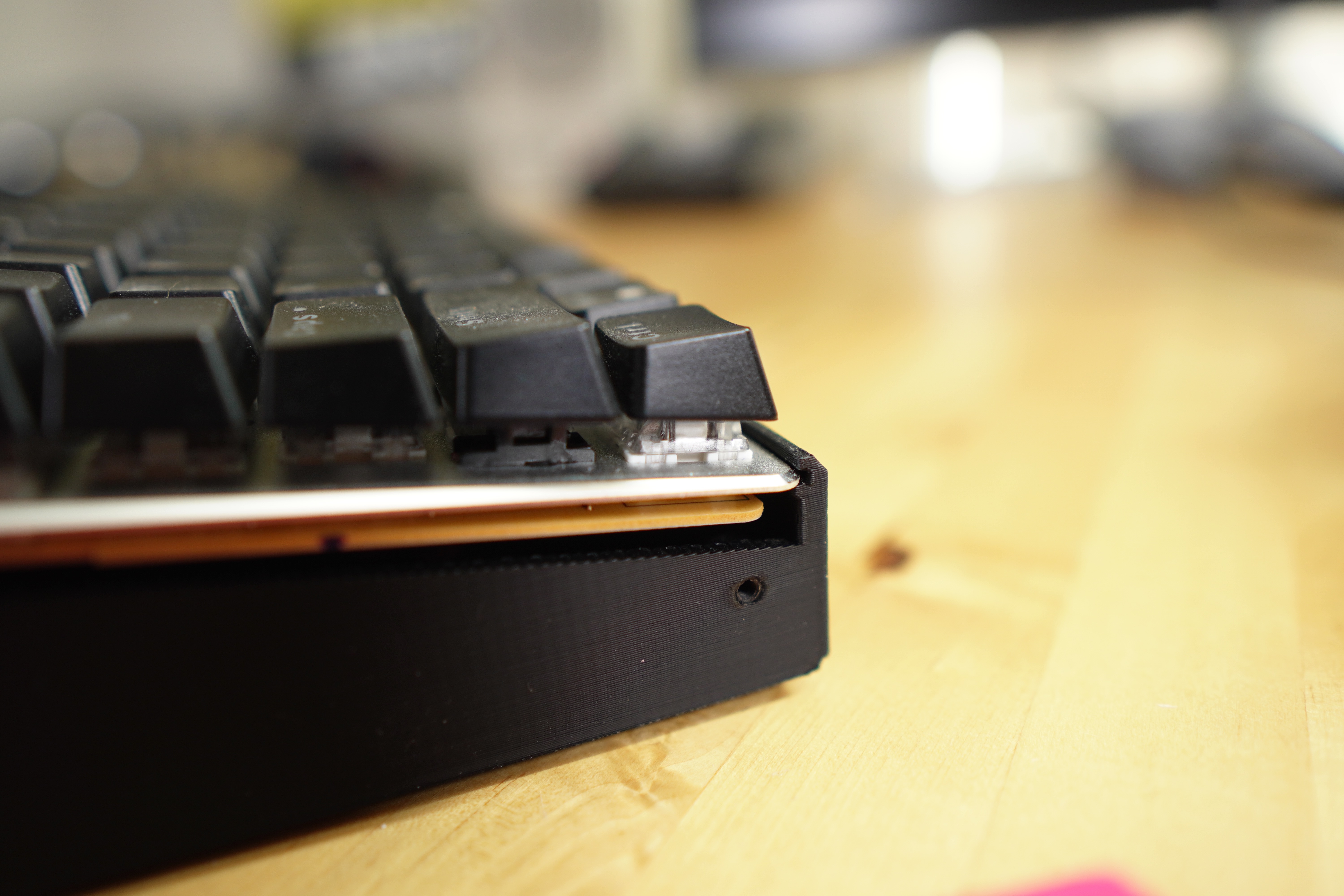

Bàn phím Ajazz AK33 cần được tháo ra khỏi vỏ nhựa của nó. Có 8 hoặc 9 con vít nhỏ dưới một số phím giữ nó đúng vị trí. Cắm cáp USB của bàn phím vào hub USB MiSTer trước khi lắp bàn phím vào vỏ máy. Bàn phím được căn chỉnh vào rãnh ở phía trước vỏ máy và các miếng bên được kẹp cùng với phần dưới của vỏ máy để giữ chặt. Sau đó, bạn sử dụng 10 vít đầu lục giác chìm M3 để giữ mọi thứ lại với nhau. Sau khi tất cả các vít được lắp đặt, toàn bộ vỏ máy sẽ rất chắc chắn do cách mọi thứ được kẹp lại với nhau và tấm kim loại lớn từ bàn phím.

Nếu bạn chế tạo một cái, tôi rất muốn xem ảnh. Tag tôi trên Twitter nếu bạn đăng bài ở đó. Tôi là @toddsnerdcave

Cảm ơn! todd
