MASE - Hộp Đựng SATA Gắn Kèm Cho Máy MiSTer FPGA

MASE - cái MiSTer Attached SATA Enclosure. Cái hộp được thiết kế riêng này chứa adapter SATA sang USB và cho phép bạn gắn các ổ cứng SATA 2.5 inch và SSD dung lượng lớn, giá rẻ vào MiSTer của bạn.

Chỉ hỗ trợ ổ cứng 7 và 9.5mm thôi nha. Nên là tất cả SSD và hầu hết các ổ cứng mới đều gắn vừa. Có miếng đệm tùy chọn dùng khi bạn gắn MASE trực tiếp vào đáy của chồng mạch MiSTer mà không có vỏ.

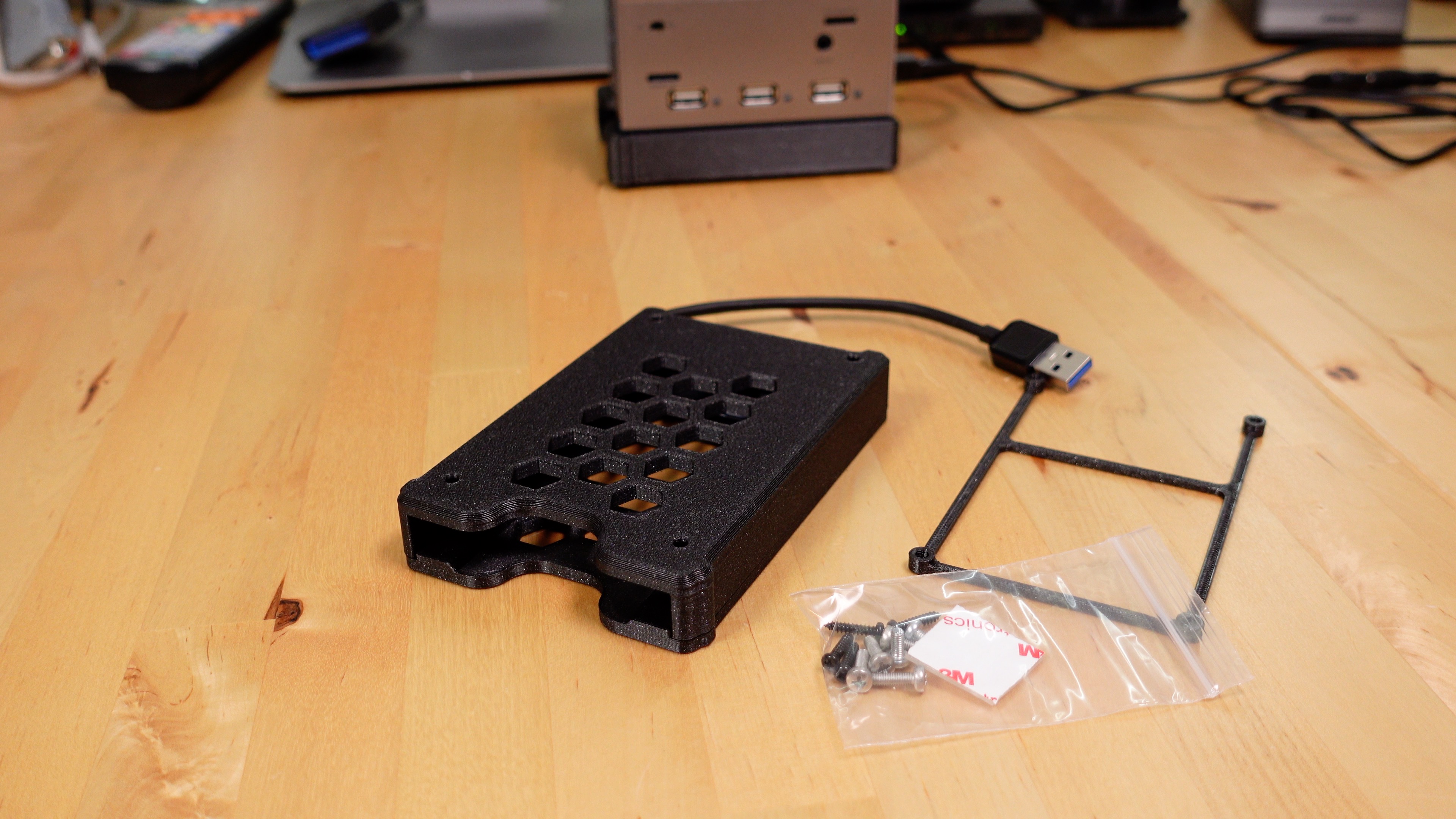

Phần cứng cần để lắp ráp:

Adapter Vantec SATA sang USB mã: CB-STU3-2PB (bỏ cái vỏ nhựa đi, chỉ lấy cái adapter thôi). https://amzn.to/3wjfzIk

4 con ốc m3 x 10mm hoặc 16mm để gắn vào đáy chồng mạch MiSTer.

4 con ốc m2.6 x 12mm để gắn 2 phần vỏ lại với nhau.

2 con ốc m3 x 6mm để cố định ổ cứng SATA vào hộp.

Một ít chân cao su để dán vào đáy, giúp chống trượt.

Lưu ý: Bạn cần xài USB hub có nguồn phụ với cái này nha. Mấy cái không có nguồn phụ không đủ dòng để quay ổ cứng hoặc cấp nguồn cho SSD đâu. Ngoài ra, bạn cần dùng dây chia nguồn USB hub để cấp nguồn cho cả DE10-nano và USB hub. Mấy cái này thường đi kèm với USB hub từ đa số người bán. Bạn không thể cấp nguồn cho USB hub trực tiếp từ DE10-nano mà cho ổ cứng chạy ổn định được. Đây không phải lỗi của MASE, mà là giới hạn nguồn của DE10-nano. Tui đã thử nghiệm kỹ rồi.

Lưu ý 2: Đúng vậy, nó hoạt động với mấy cái Ốp lưng MiSTer Case Plates của tui miễn là bạn dùng USB Hub có nguồn. Nếu bạn muốn giữ ốp lưng dưới cùng và gắn MASE vào đó, bạn có thể cần mấy con ốc m3 dài hơn so với trong bộ kit. Còn không thì bạn có thể tháo ốp lưng ra và dùng miếng đệm tùy chọn đi kèm MASE để gắn vào đáy của USB Hub.

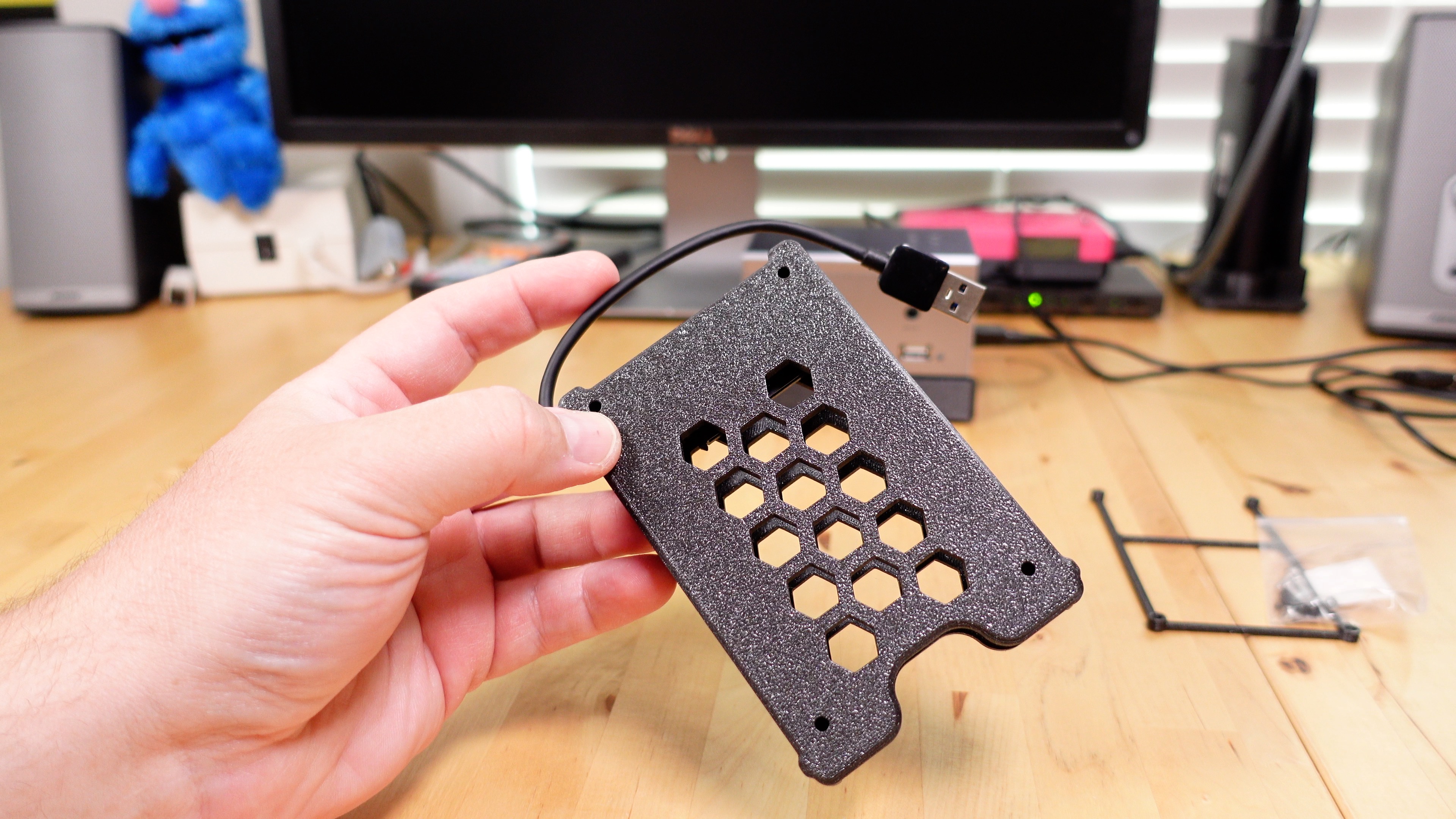

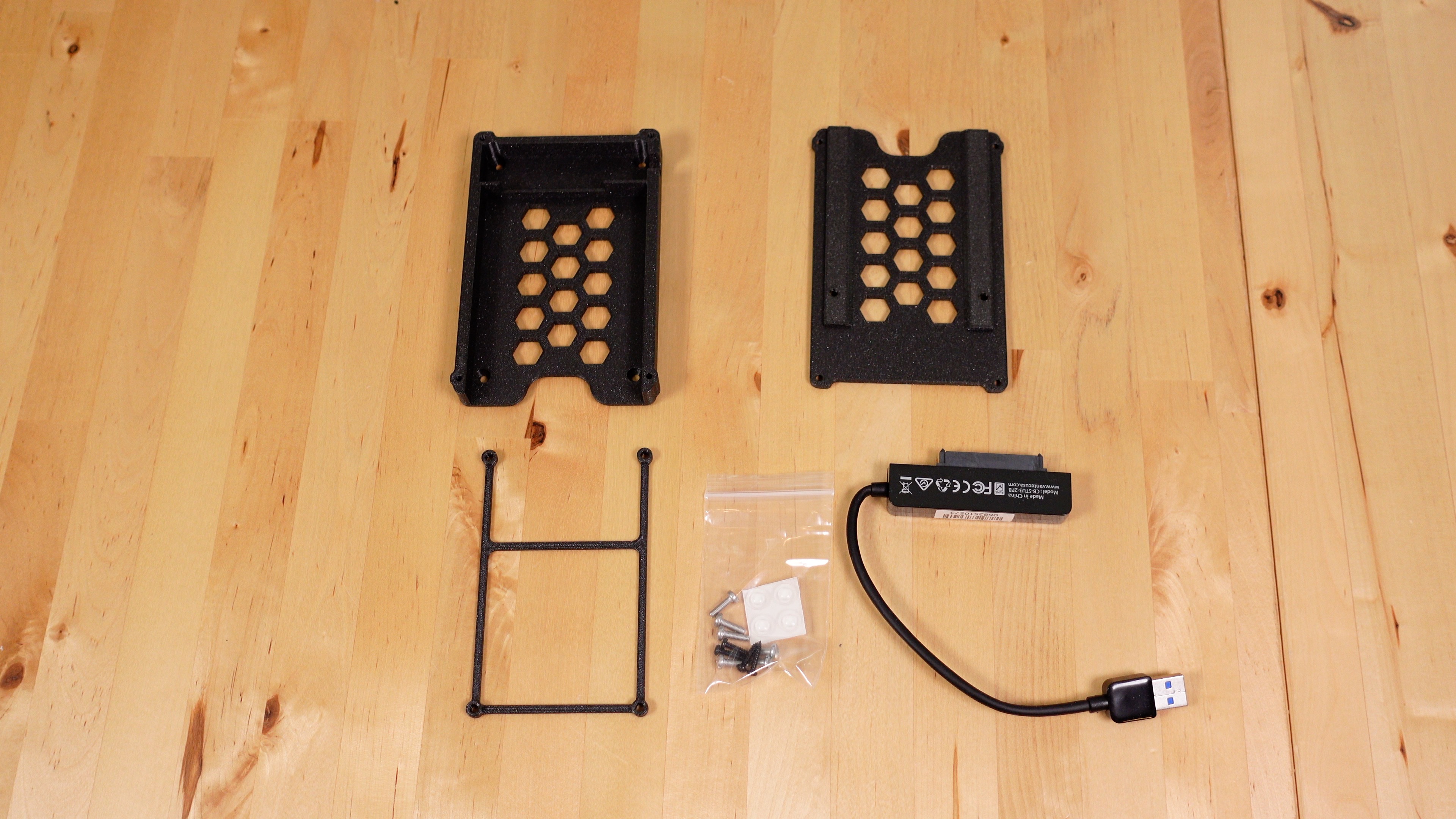

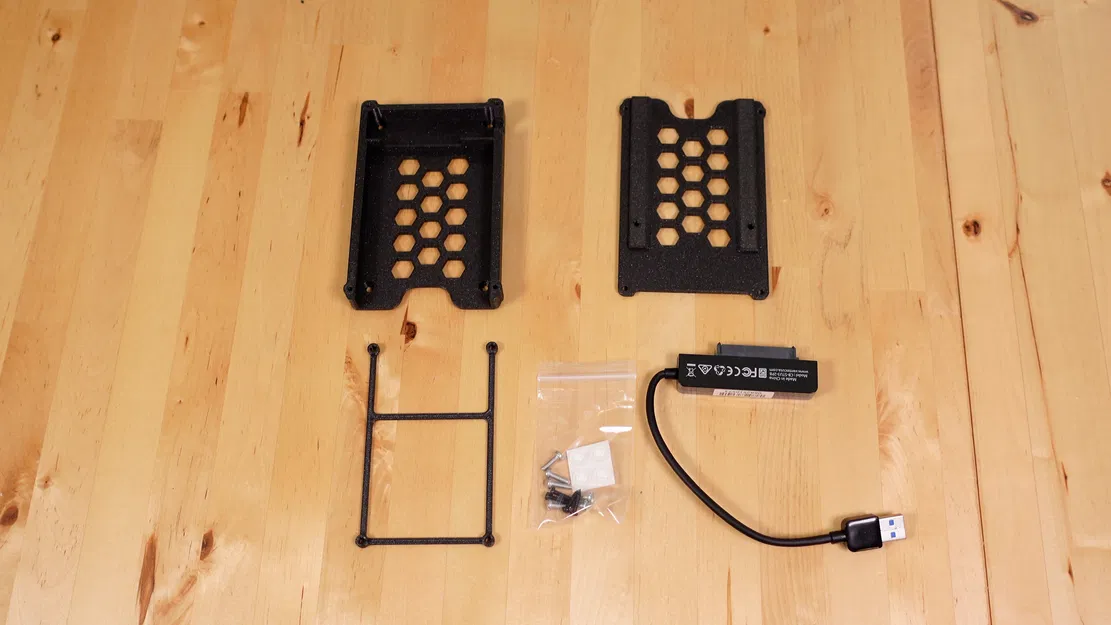

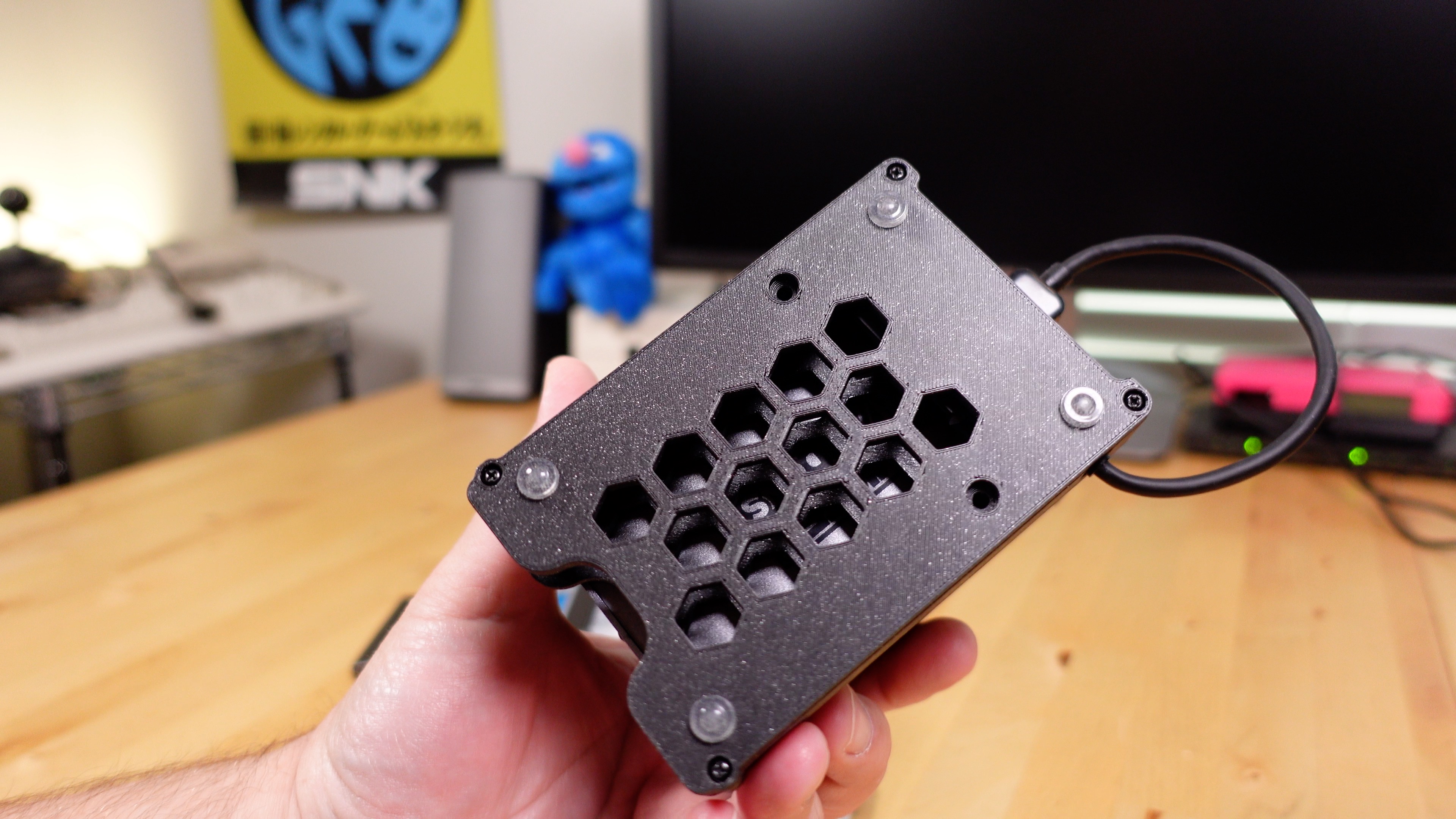

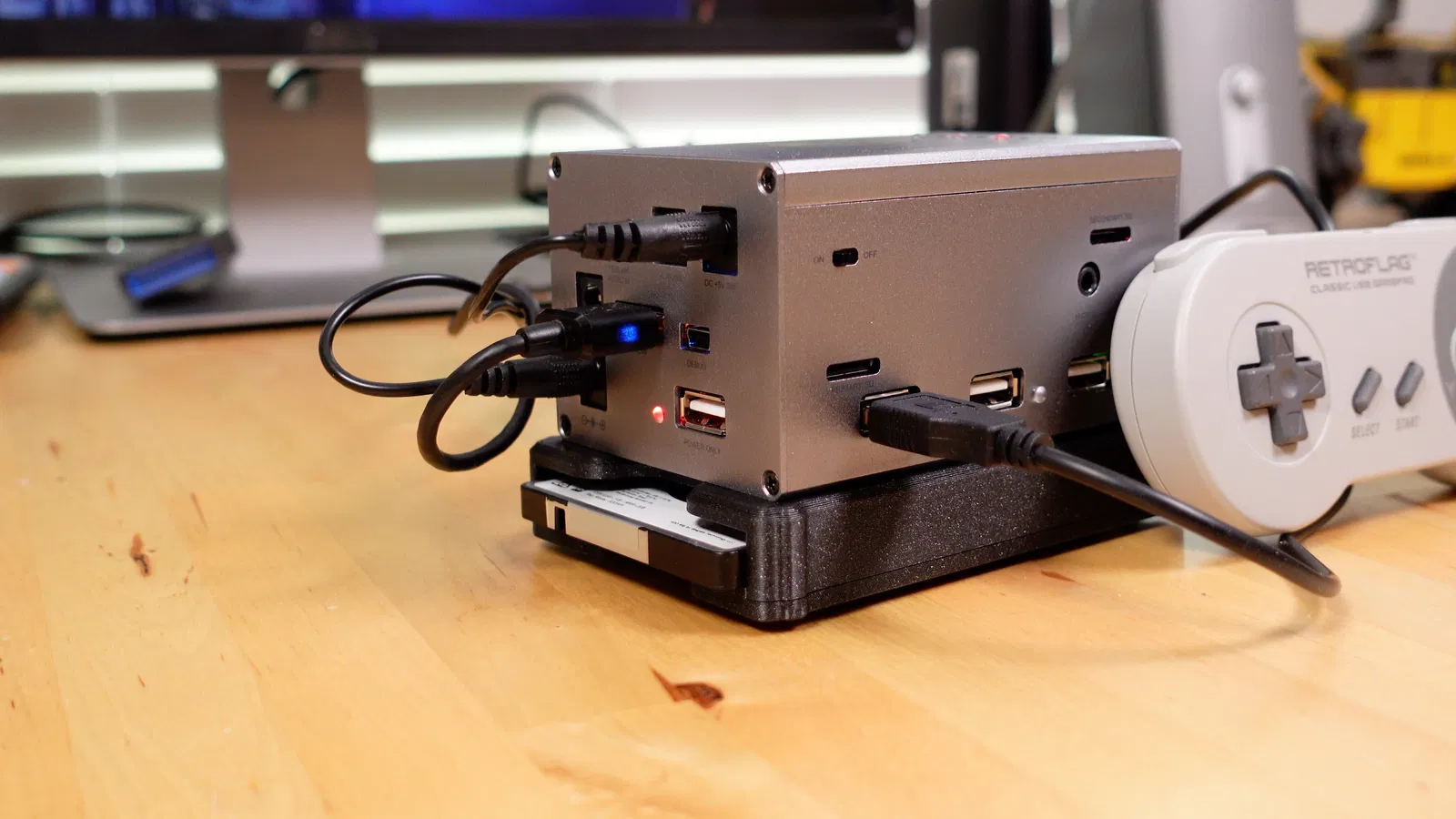

Lắp ráp: 4 con ốc m3 x 10mm sẽ đi xuyên qua đáy MASE và gắn vào đáy của mấy cái chân đỡ dùng trong đa số vỏ MiSTer. 4 con ốc m3 x 16mm là phương án thay thế nếu bạn muốn dùng vỏ MiSTer Plates của tui và muốn giữ nguyên ốp lưng dưới. Nếu bạn đang dùng vỏ nhôm hoàn toàn của MiSTerAddons, đừng dùng mấy con ốc này mà hãy dùng con ốc 30mm đi kèm với vỏ.

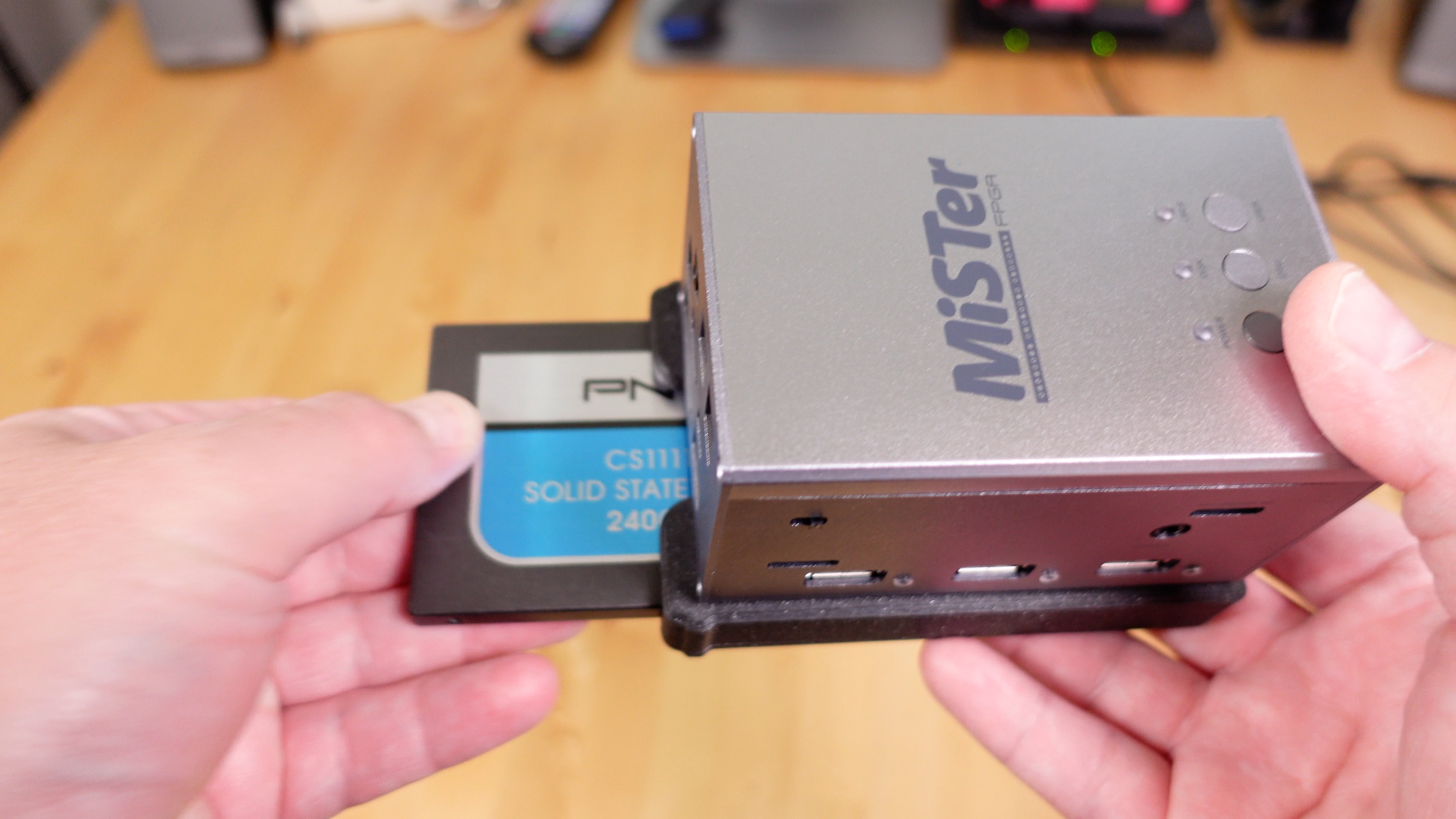

Gắn adapter USB sang SATA vào, rồi gắn 4 con ốc m2.6 vào đáy để cố định cụm lại. Gắn 4 cái chân cao su vào đáy. Còn có 2 con ốc m3 x 6mm đi xuyên qua đáy vỏ để cố định ổ cứng hoặc SSD khỏi bị bung ra.

Tui cũng có bán trên webshop của tui: https://retrofrog.net/products/mase-mister-attached-storage-enclosure
