Vỏ case mt32-pi cho Zero 2 W và MiSTer

Đây là vỏ case mt32-pi cho Raspberry Pi Zero 2 W và bo mạch mt32-pi của Yavimaya.

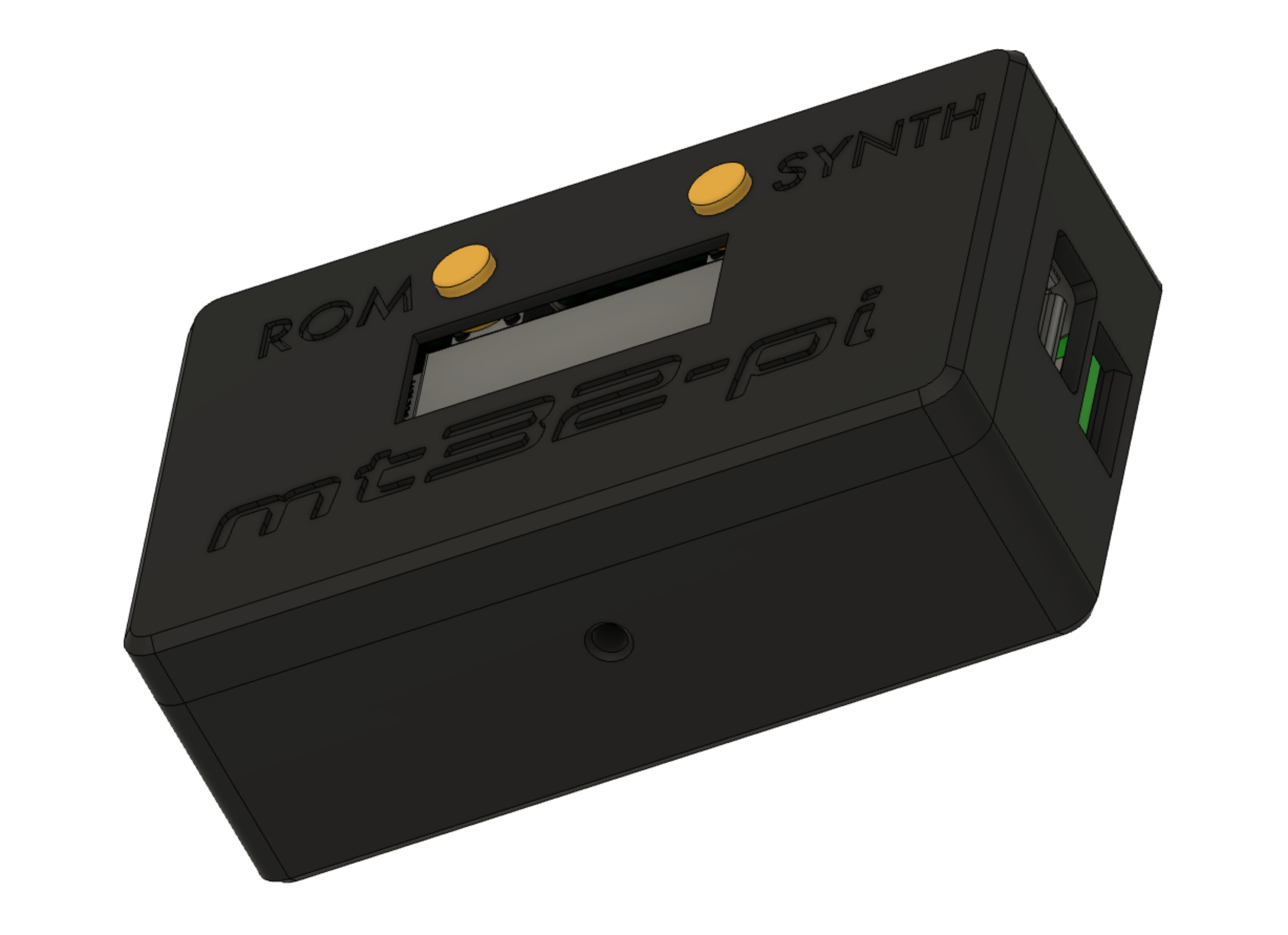

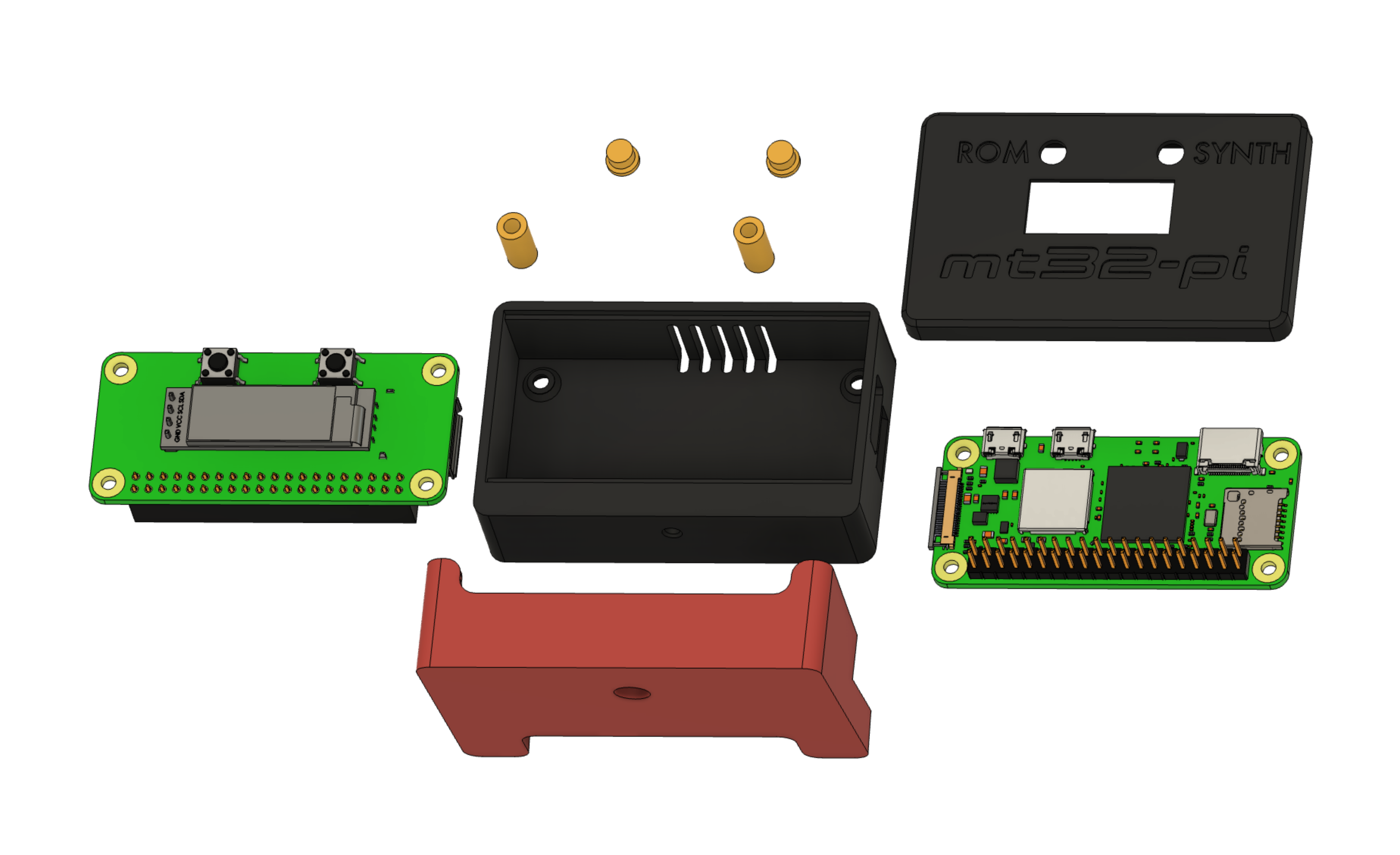

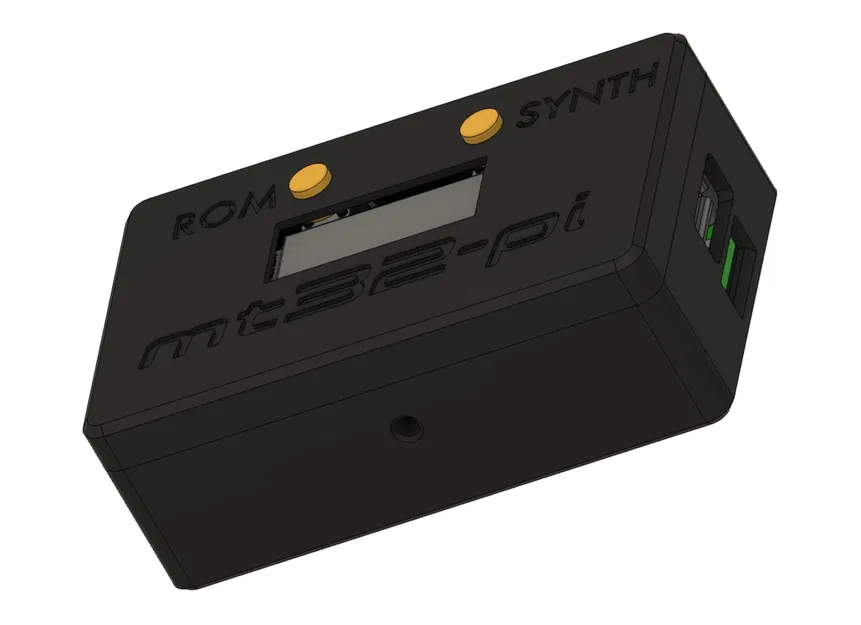

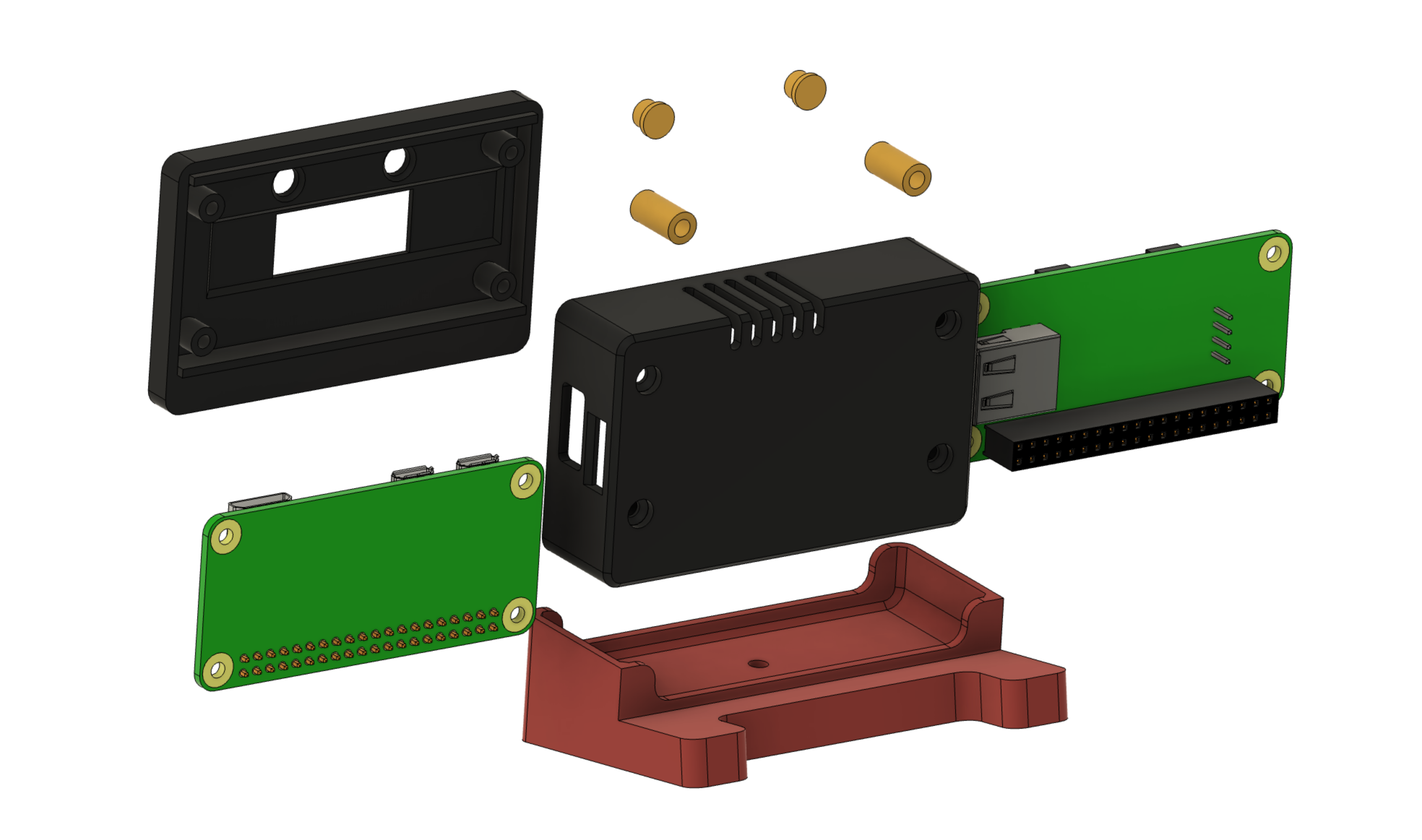

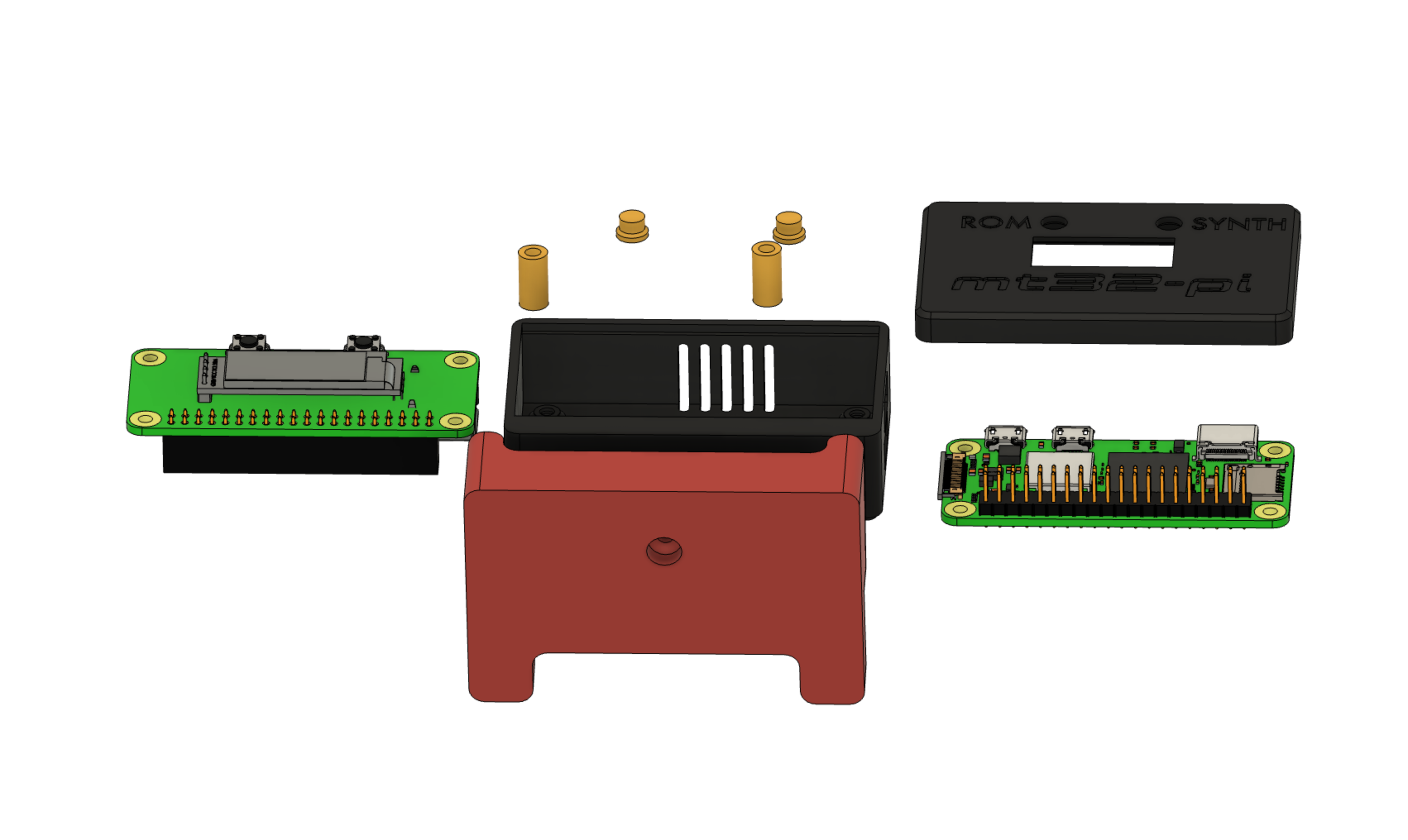

Thiết kế bao gồm 2 mảnh vỏ (trước và sau), 1 miếng đệm 11mm và 1 nút bấm. Bạn sẽ cần in ra 2 nút bấm và 2 miếng đệm.

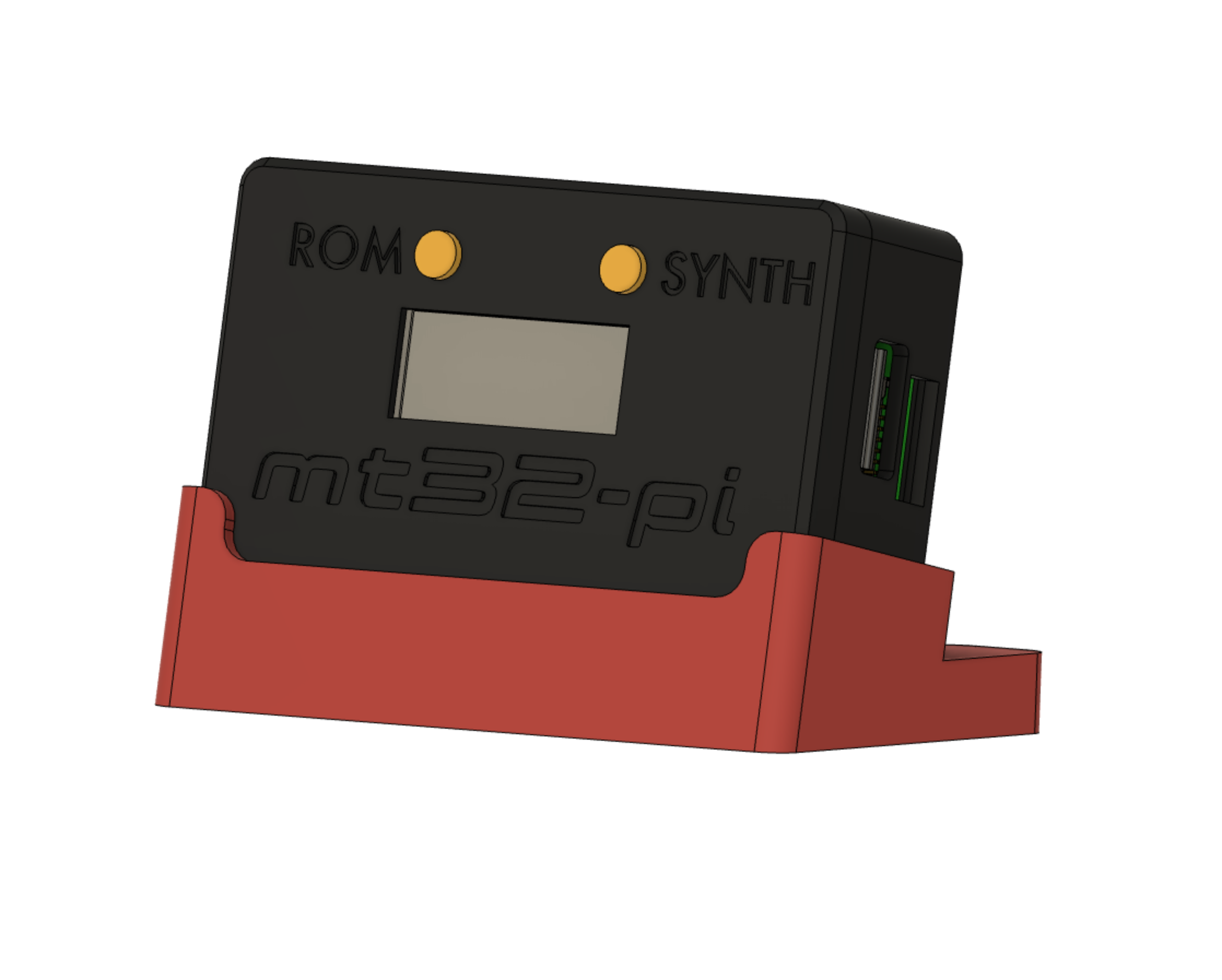

Tôi cũng đã bao gồm một chân đế tùy chọn cho mt32-pi, có chỗ cho một ốc vít m3 x 10mm để gắn chúng lại với nhau. Điều này giúp mọi thứ ổn định hơn và trông đẹp mắt.

Các dung sai được thiết kế chặt chẽ, nhưng sẽ in và hoạt động tốt trên máy Prusa. 2 miếng đệm 11mm được sử dụng giữa Pi và Hat ở phía trên của vỏ case để định vị chúng cách nhau đúng cách. Chúng không cần thiết ở phía dưới vì đó là nơi có các header giữa Pi và Hat và định vị mọi thứ đúng cách.

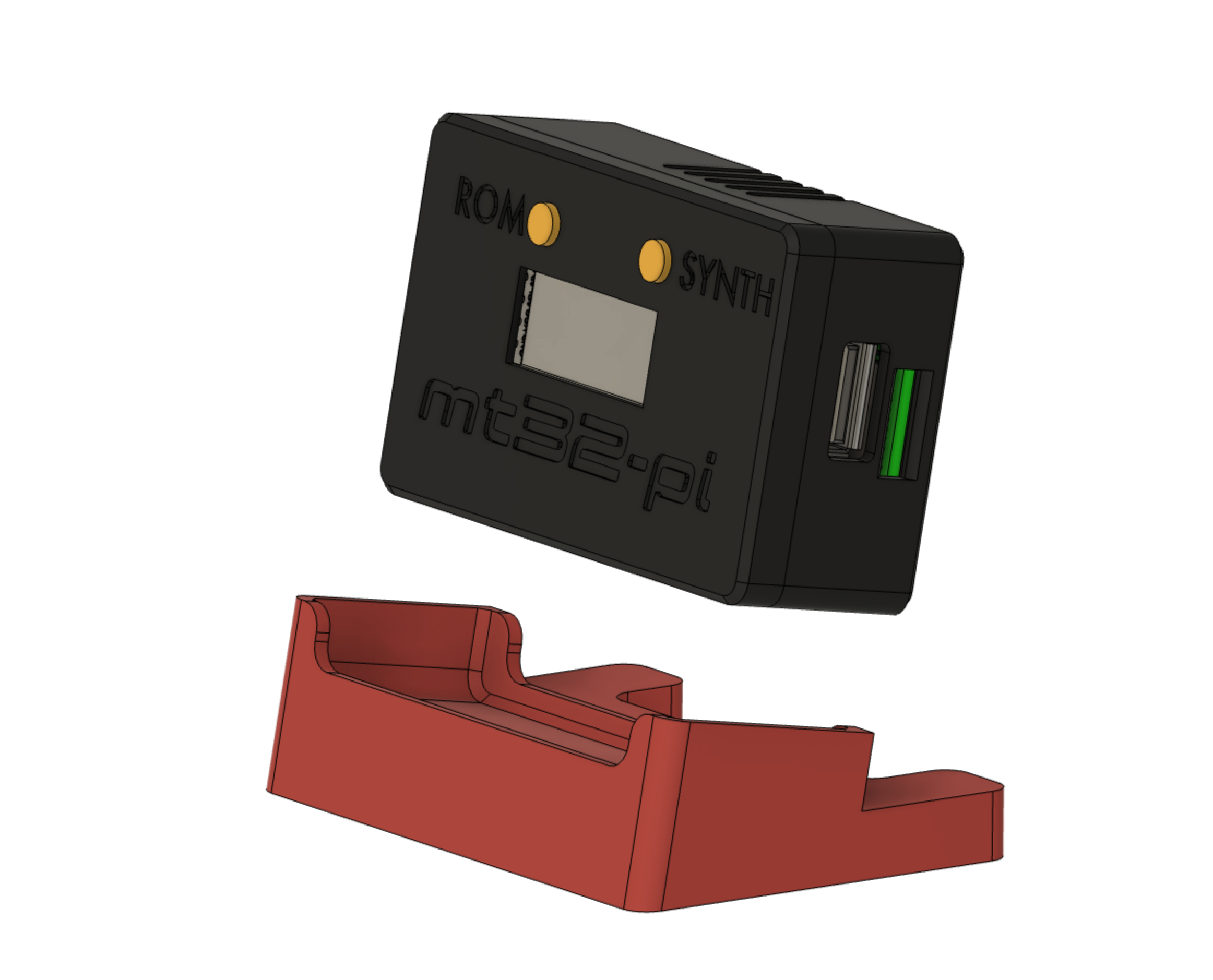

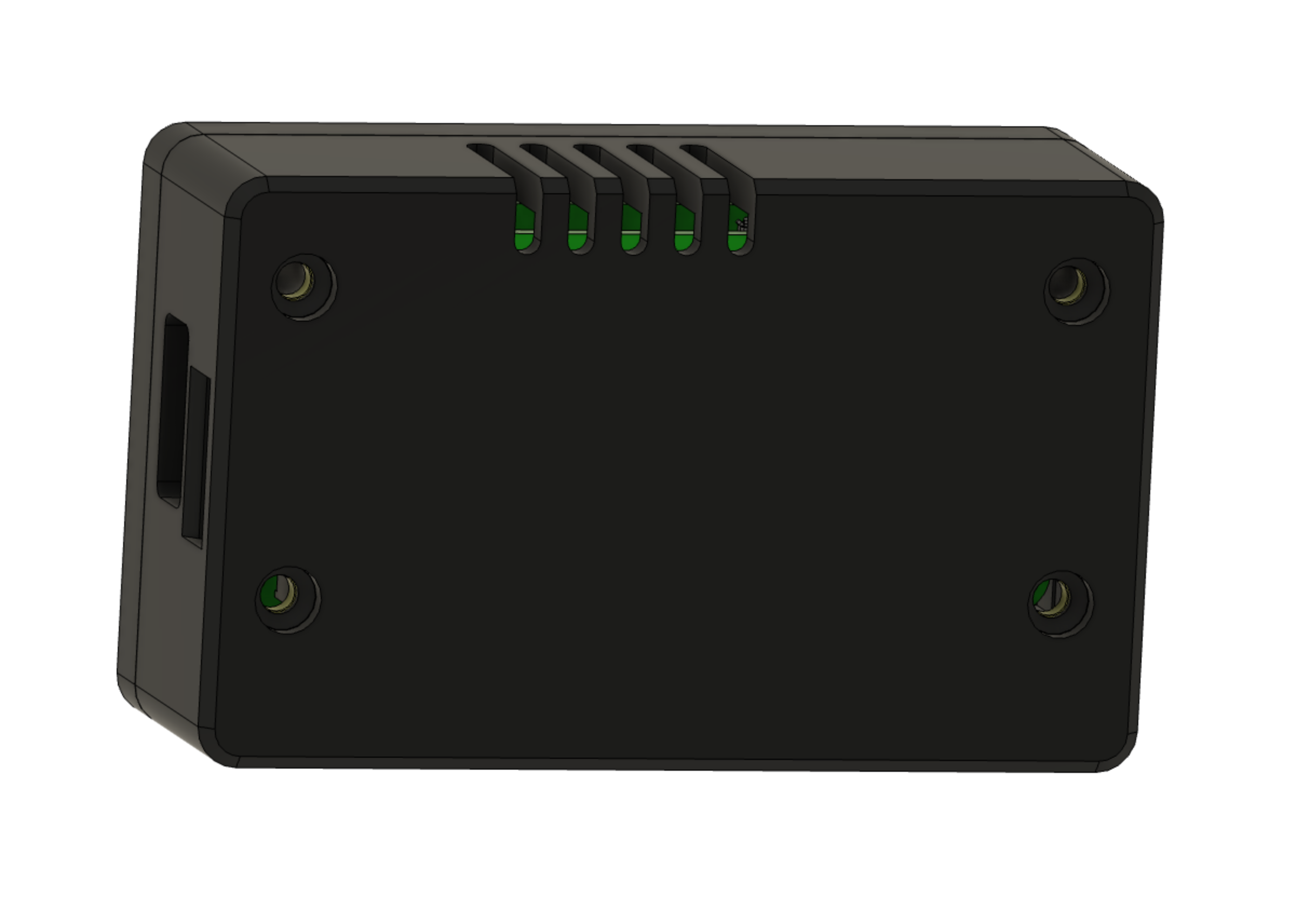

Lắp ráp vỏ case bằng 4 ốc vít m2.4 hoặc m2.5. Dài 18 hoặc 20mm. Chân đế có thể được gắn tùy chọn vào đáy vỏ case bằng ốc vít m3 x 10mm. Tôi đã thêm chỗ gắn ốc vít vào đáy vỏ case để có thể gắn theo các cách khác hoặc nếu bạn muốn tự thiết kế giá đỡ/chân đế/đế riêng.

Bạn có thể mua bo mạch mt32-pi của anh ấy từ cửa hàng của anh ấy:

https://www.tindie.com/products/taviens/mt32pi-hat-for-zero-2w-model-raspberry-pi/

Tìm hiểu thêm về mt32-pi tại:

https://github.com/dwhinham/mt32-pi

Tôi hy vọng cuối cùng có thể bán vỏ case hoàn chỉnh kèm Pi và Hat tại cửa hàng của mình:

https://retrofrog.net/
