Vỏ Trên và Dưới cho MiSTer FPGA

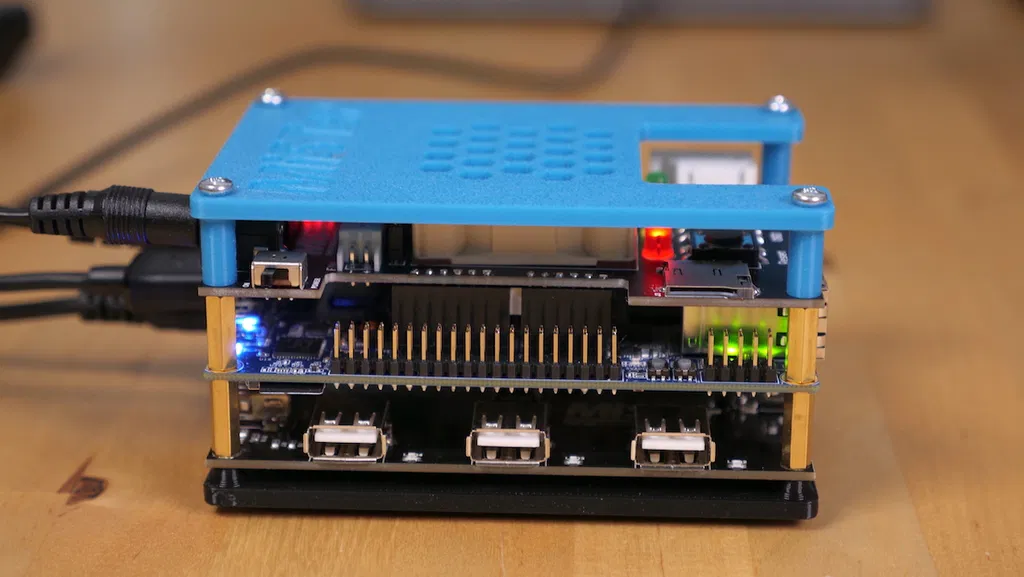

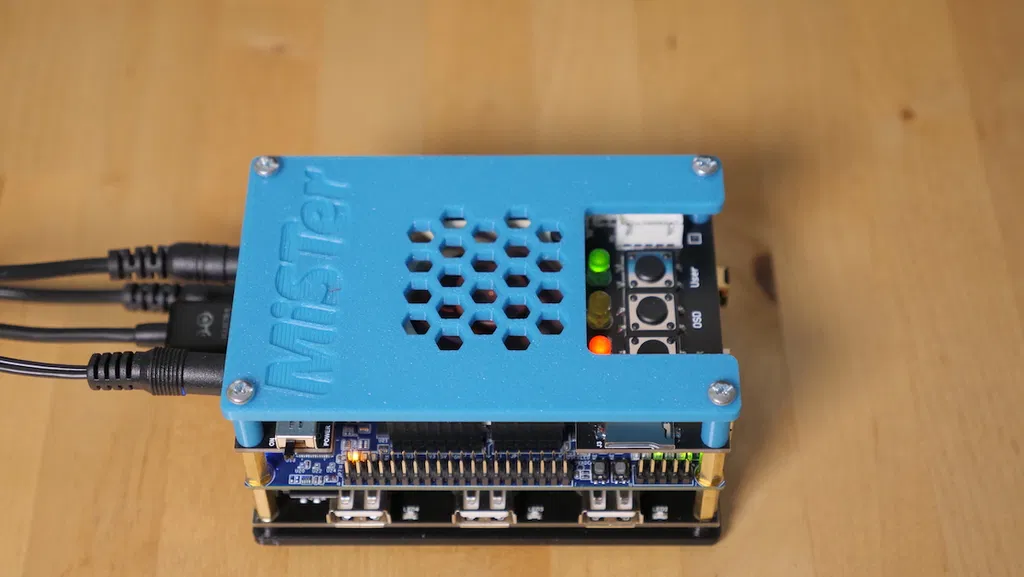

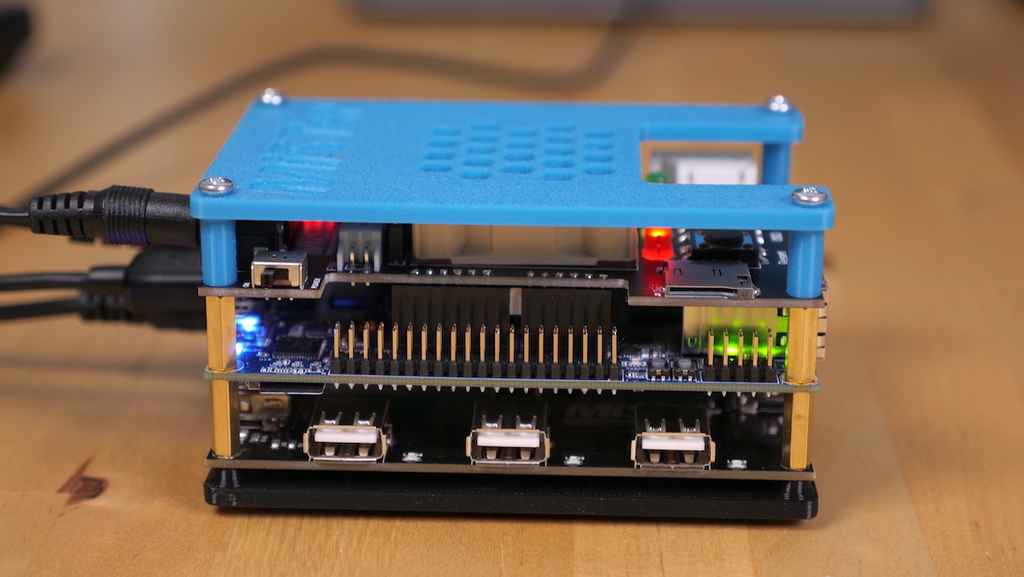

Cái vỏ trên và dưới đơn giản này cho MiSTer FPGA giúp bảo vệ các thiết bị điện tử nhạy cảm.

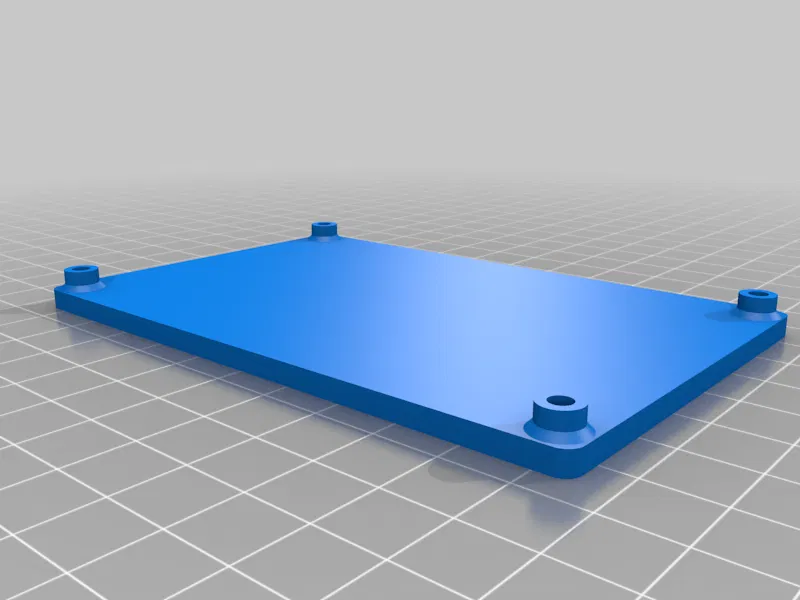

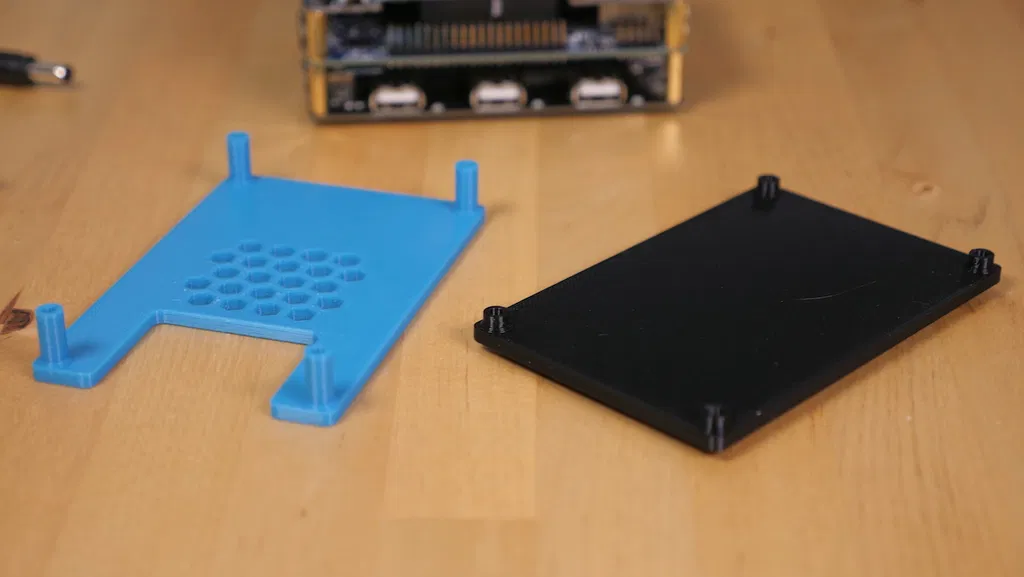

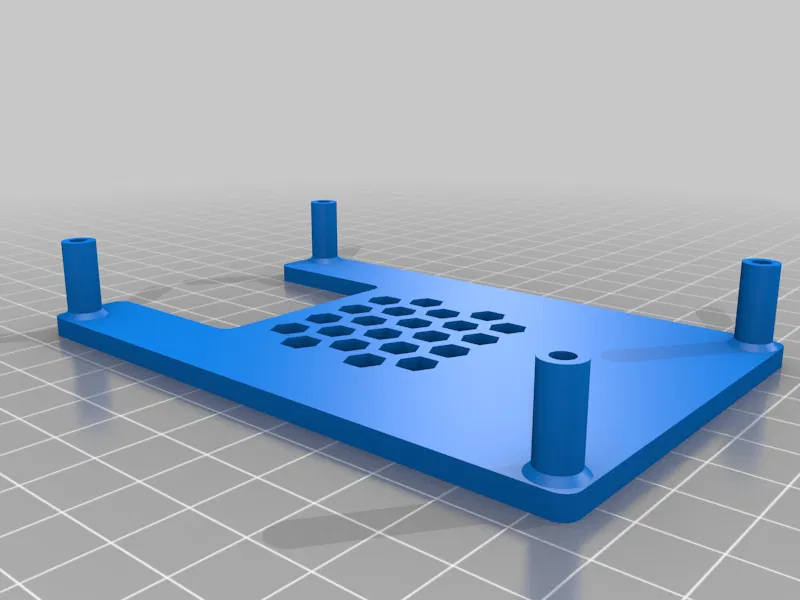

Cái vỏ trên có các trụ 14mm được tích hợp sẵn để đủ chỗ cho tất cả các quạt 40mm x 10mm. Cái vỏ dưới có các trụ 4mm được tích hợp sẵn để đủ chỗ cho đáy của USB Hub (hoặc bo mạch DE10 Nano nếu không dùng hub).

Để hoàn thành việc lắp ráp, bạn sẽ cần 4 con vít m3 x 25mm cho vỏ trên và 4 con vít m3 x 8mm hoặc dài hơn cho vỏ dưới. Các con vít m3 đi kèm với DE10 Nano thường đủ dài cho vỏ dưới.

Một điều nữa: các miếng đệm bằng đồng thau nằm giữa bo mạch IO và DE10-Nano và USB Hub có thể cần được thay đổi. Một số bộ kit đi kèm với các miếng có phần ren nhô ra ở một đầu sẽ không dùng được vì bạn cần vặn ốc để giữ vỏ.

Nếu bạn không có khả năng tự in, tôi có bán sản phẩm này kèm theo ốc vít tại cửa hàng của tôi: https://retrofrog.net/products/mister-case-top-and-bottom-plate

Cài đặt In

Hãng máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không

Supports:

Không

Độ phân giải:

.3

Infill:

20

Ghi chú:

In mặt phẳng úp xuống không cần supports. Tôi khuyên dùng tấm nền textured để có kết quả đẹp nhất.
