Vỏ MiSTer FPGA Compact Case

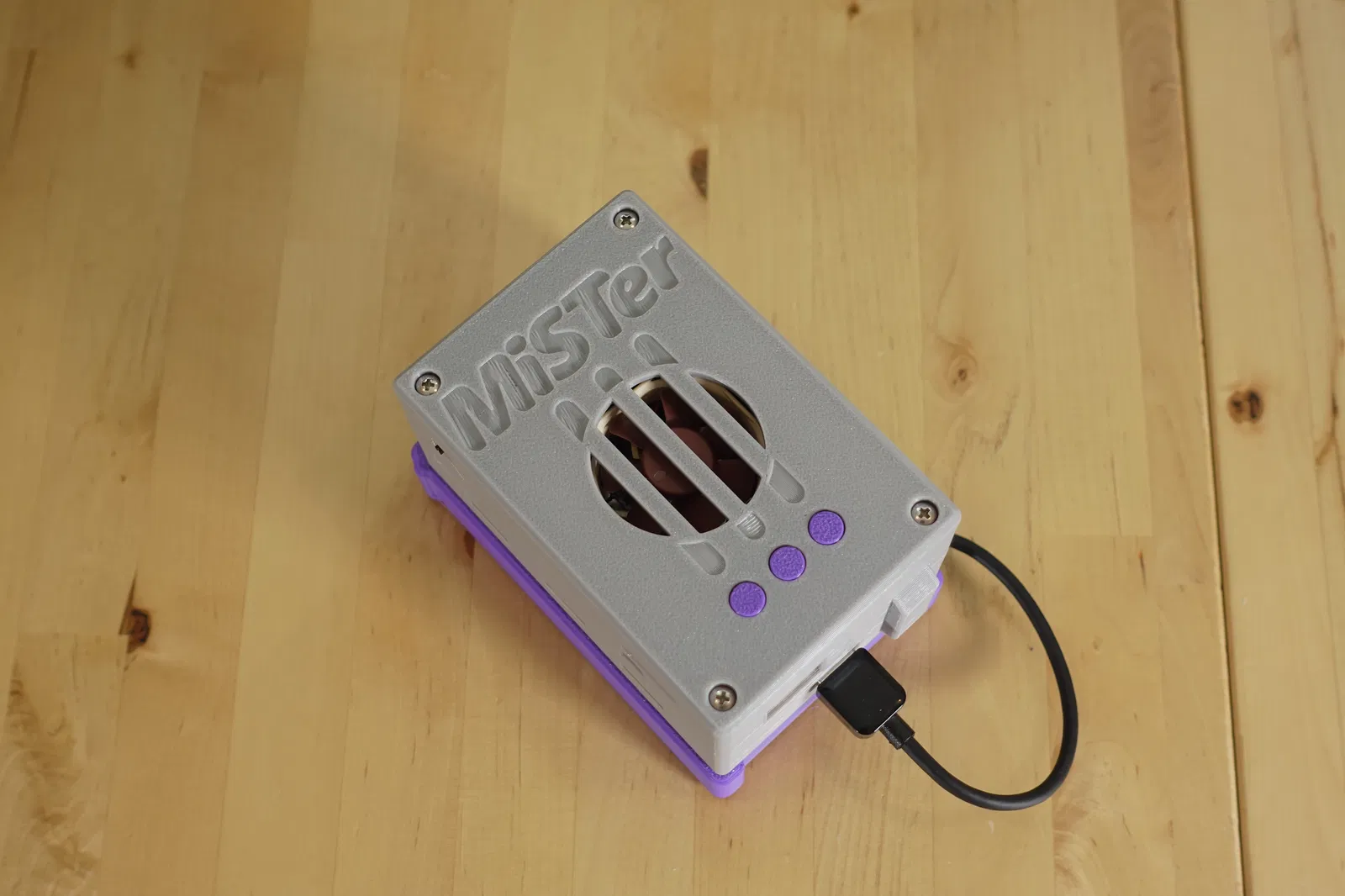

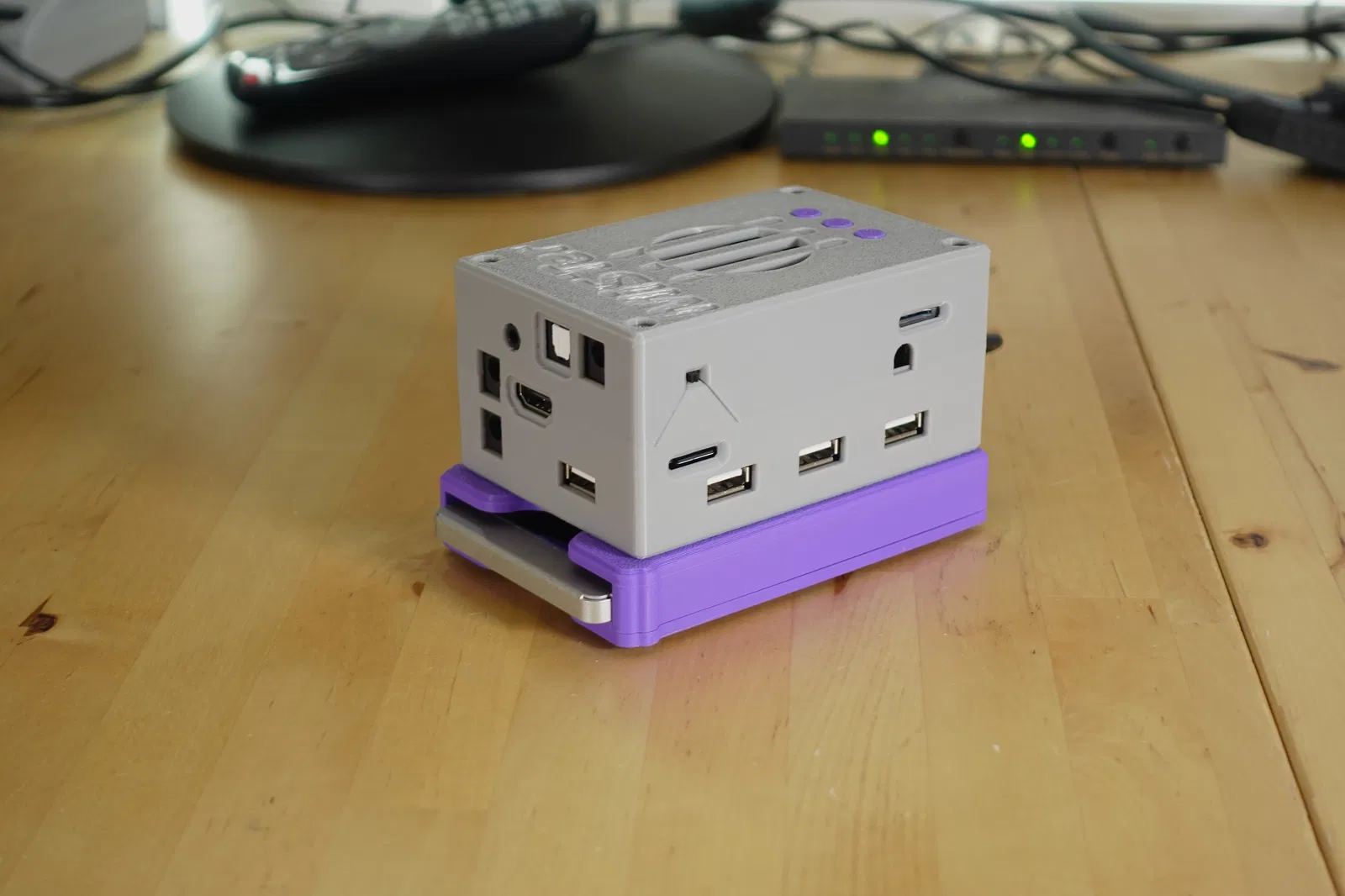

Hôm nay tui mới thiết kế xong cái vỏ cho bộ MiSTer FPGA nè, tiện chia sẻ cho anh em xài chung.

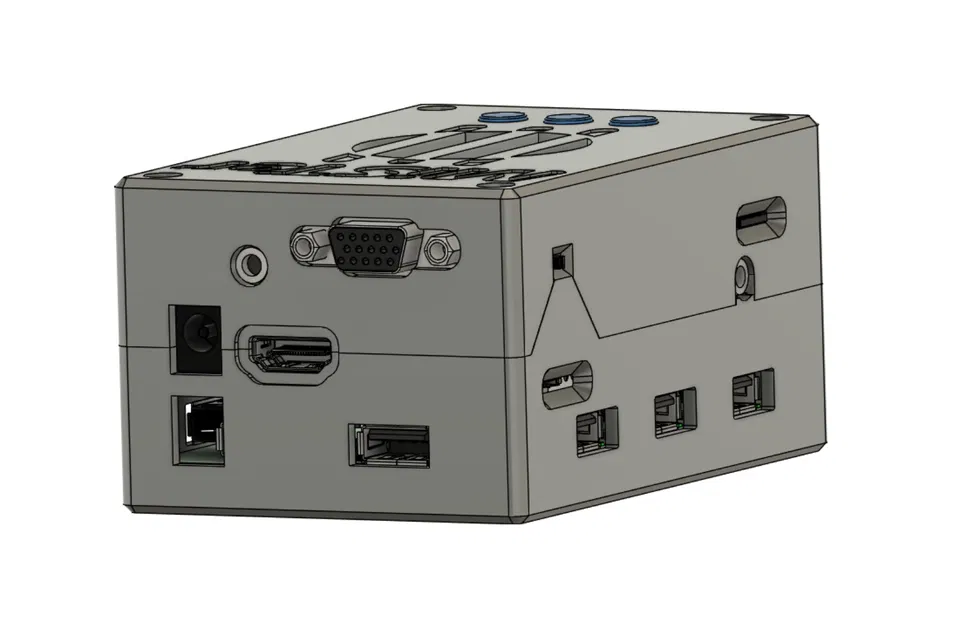

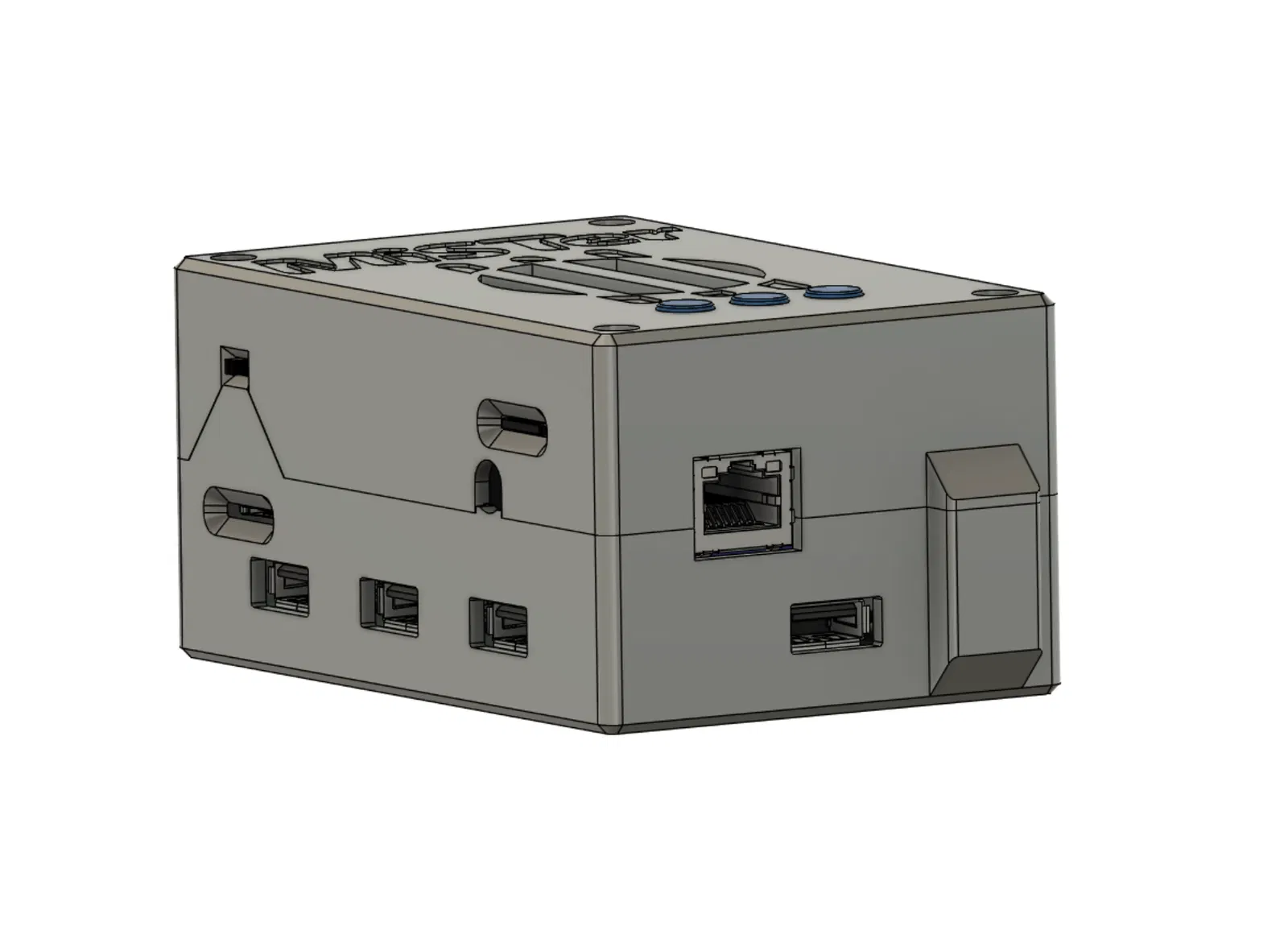

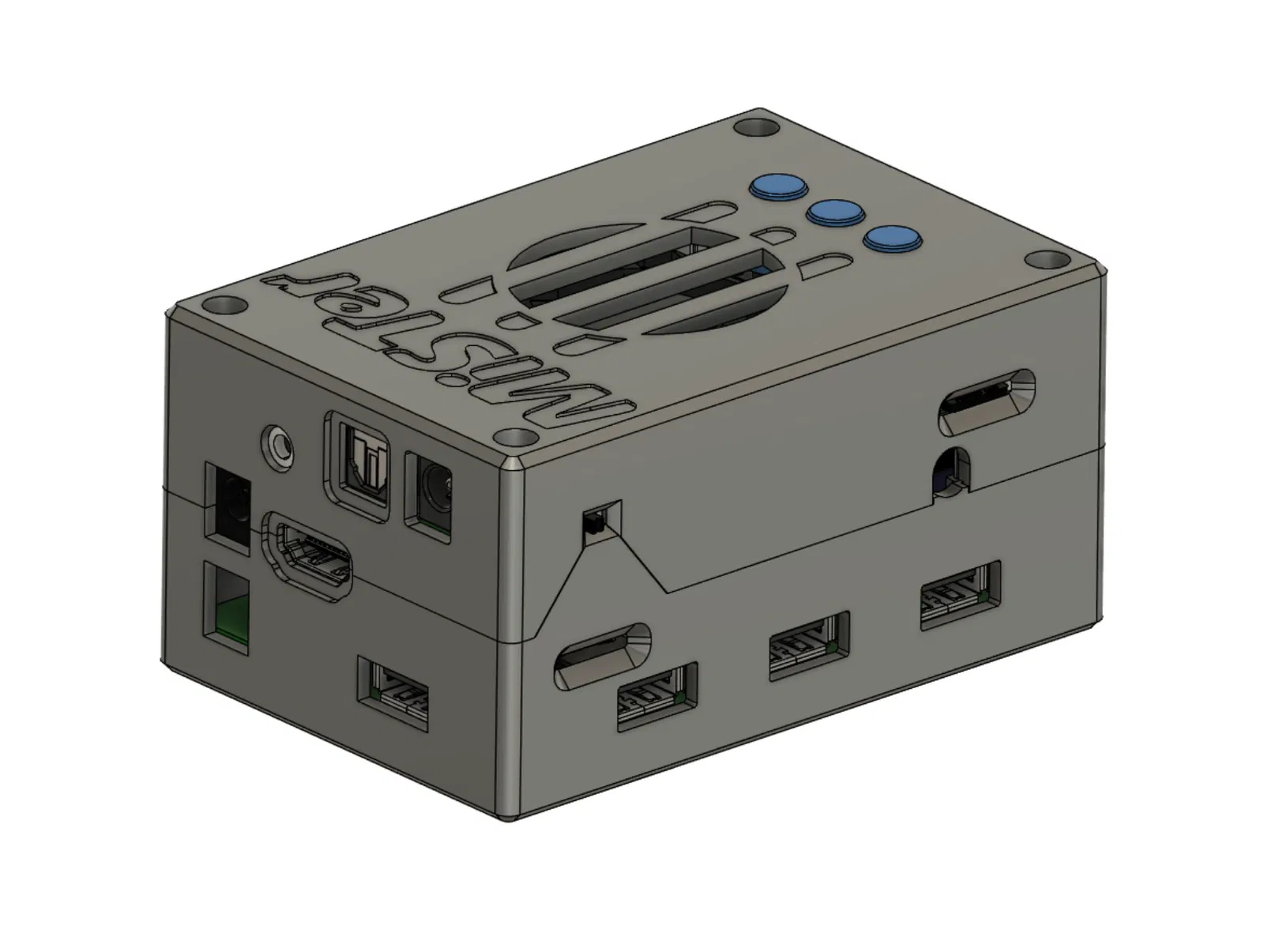

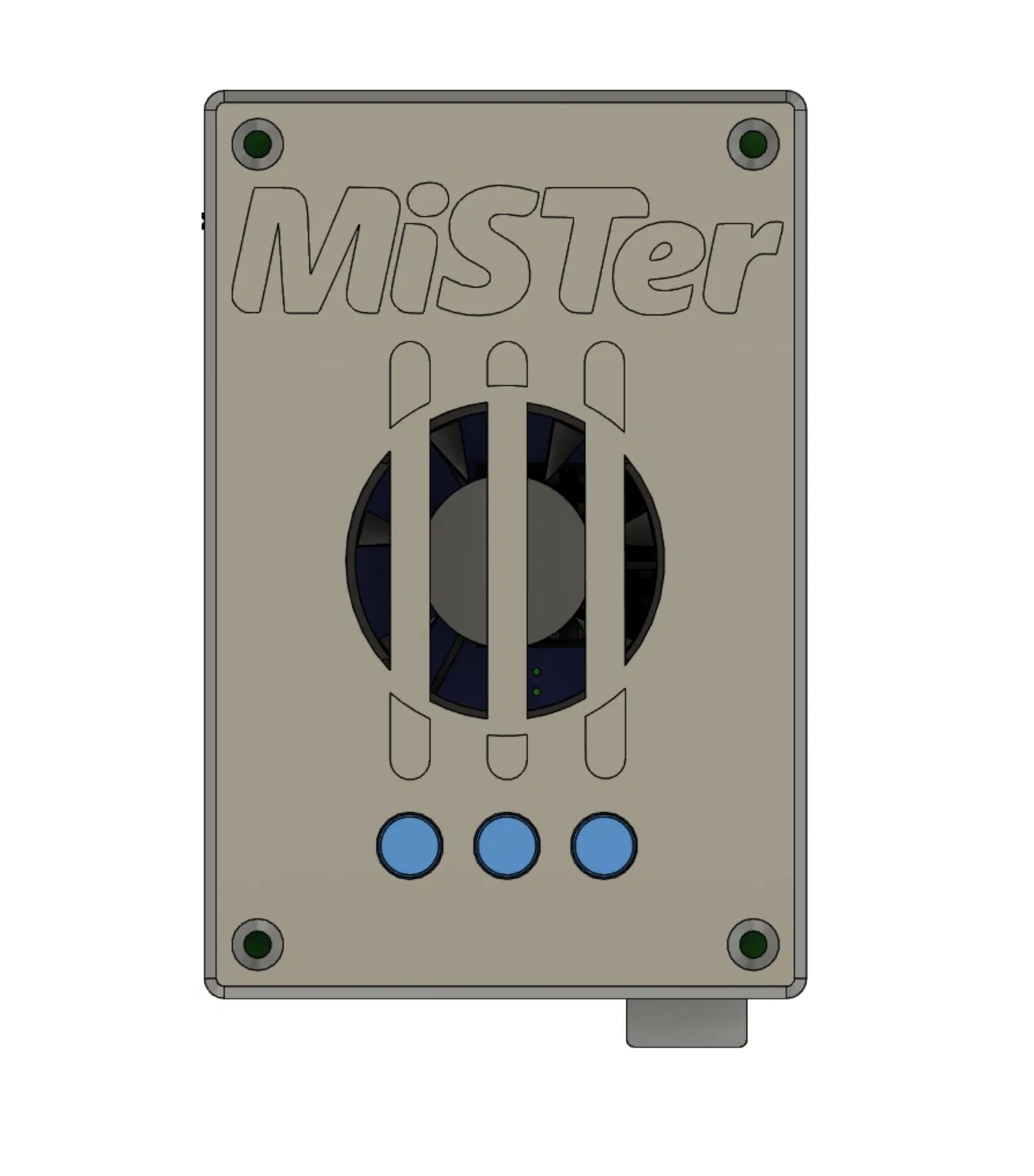

Nó hỗ trợ cái USB HUB tiêu chuẩn với bo Digital IO hoặc bo Analog IO. Có mấy cái nắp trên khác nhau tùy cho từng loại bo IO nha. Có 3 cái nút bấm để nối xuống nút trên bo IO đó.

Cái vỏ này còn có cái rãnh để giấu cái pát nối USB bridge, cái pát này nối giữa con DE10-Nano với USB hub á. Tui cố gắng làm cái rãnh bự nhất có thể, nhưng mà do có nhiều loại pát USB khác nhau, nên có thể không vừa hết. Nên tui cần ý kiến phản hồi của anh em vụ này.

Anh em cần in cái vỏ dưới, cái nắp trên cho bo IO (Digital hoặc Analog) và 3 cái nút bấm nha.

Để ráp hoàn chỉnh thì cần vài con ốc với trụ nữa nè.

Bốn con ốc m3 x 10mm để bắt đáy vỏ

Bốn con ốc m3 x 16mm để bắt nắp trên

Bốn cái trụ lục giác m3 x 14mm để gắn giữa con De10 nano và USB hub.

Kiểu như vầy nè là xài được: https://amzn.to/3z2JuXH

Cách ráp:

Dùng mấy cái trụ 14mm Male to female zin của DE10-Nano để gắn cái bo IO vô DE10-nano, cái phần ren xoay xuống dưới DE10-Nano nha. Bắt mấy cái trụ 14mm vô dưới DE10-nano rồi gắn cái USB HUB vô. Mấy con ốc 10mm thì bắt từ dưới đáy vỏ chui lên siết con USB hub lại (con hub nó sẽ nằm khít trong cái đáy vỏ). Bây giờ thì lấy 3 cái nút bấm bỏ vô cái nắp trên rồi úp xuống cái bo IO. Tui khuyên nên làm ngược lại để mấy cái nút nó không bị rớt ra. Xong rồi bắt mấy con ốc m3 x 16mm để siết cái nắp trên lại nha.

Gắn thêm mấy cái chân đế cao su ở dưới là xong.

Nào, in thử đi rồi cho tui biết ý kiến nha. Góp ý luôn được.

Xin cảm ơn đặc biệt anh Greg Collins của Laser Bear đã cung cấp mô hình pcb DE-10 Nano. Cái này giúp ích rất nhiều cho việc thiết kế vỏ.
