Vỏ hộp nomadBox cho Heltec WiFi LoRa 32(V3) có GPS, BME280, Buzzer, Rotary Encoder

Vỏ cho Heltec WiFi LoRa 32 V3

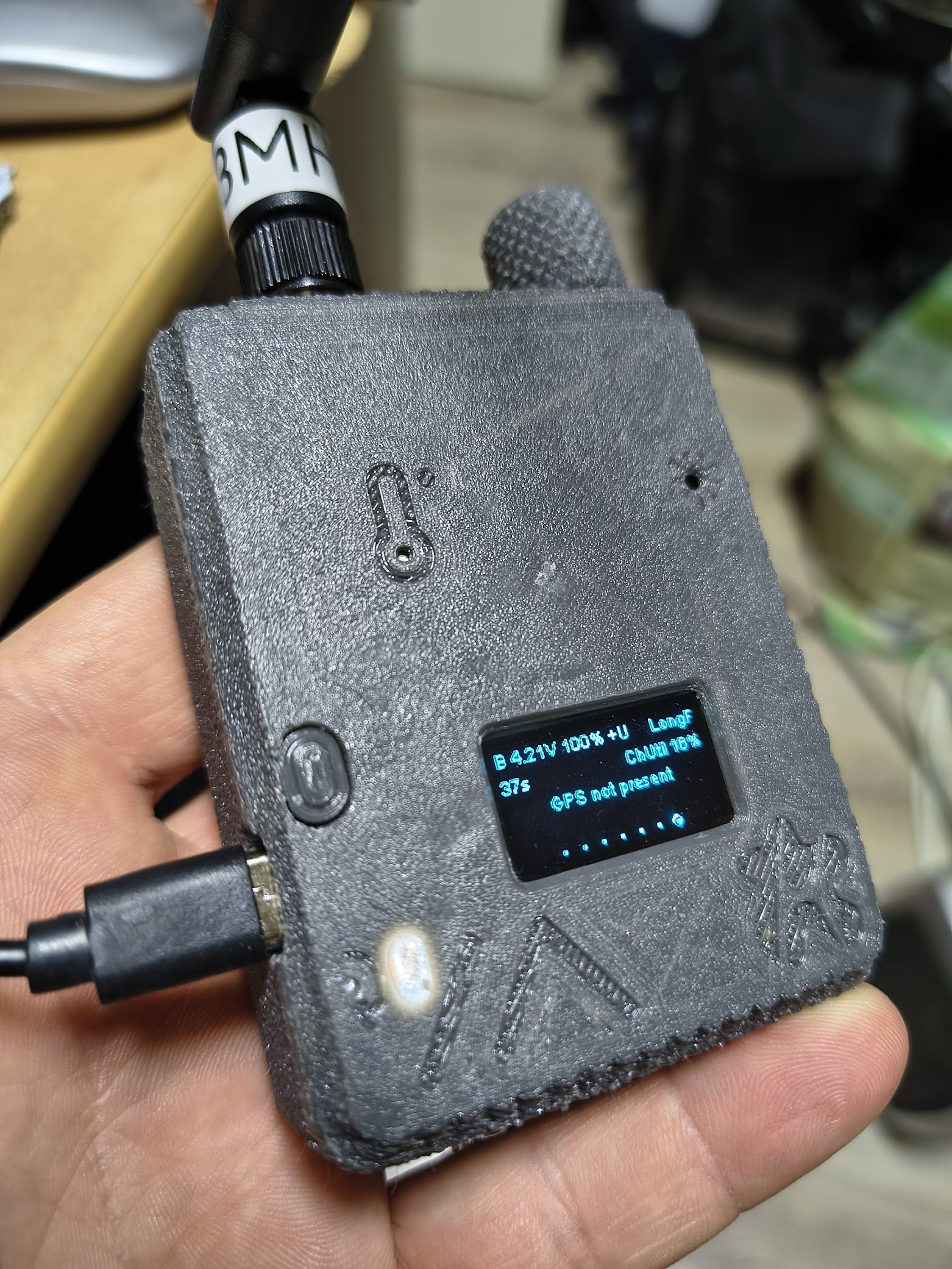

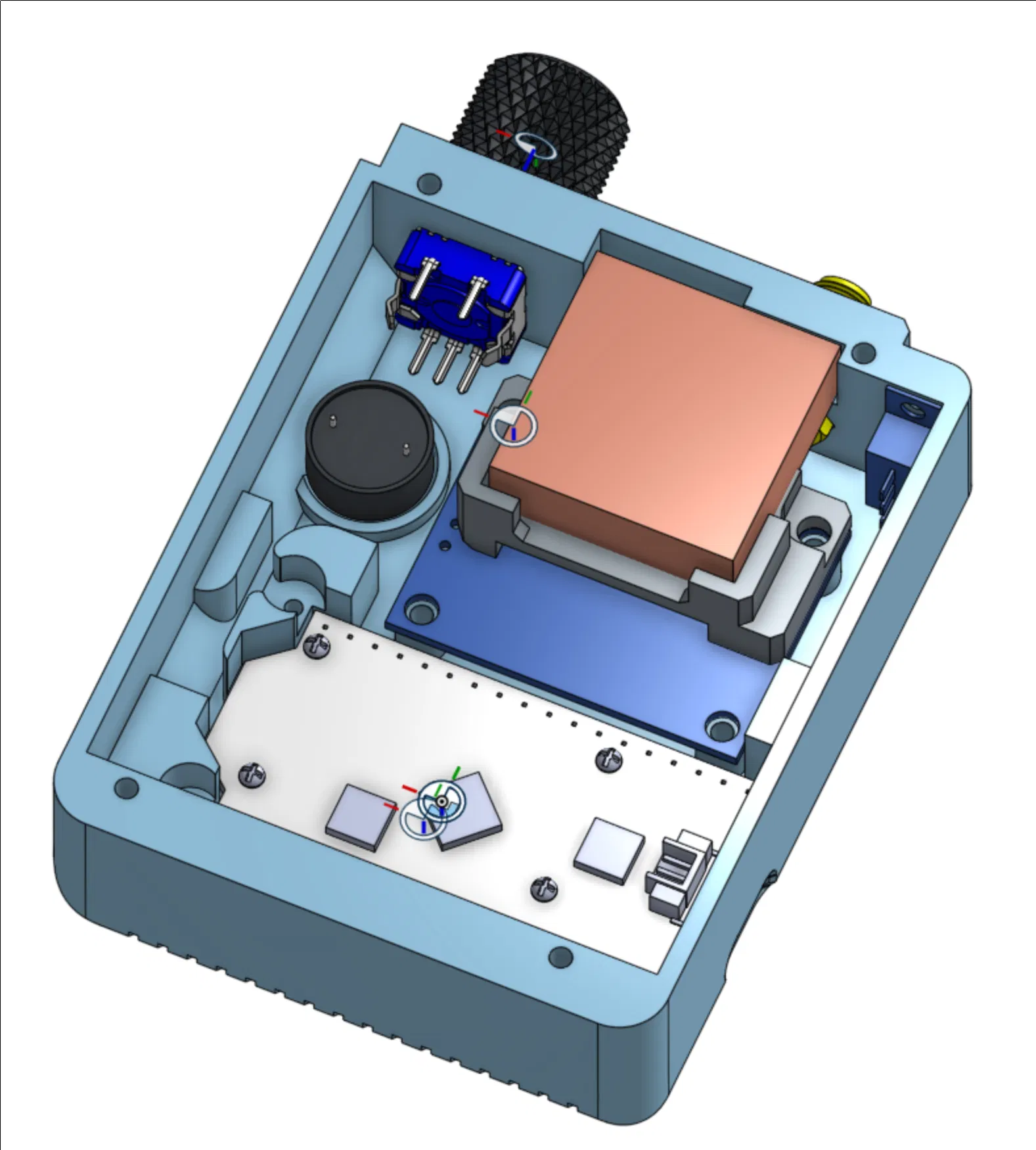

Cái vỏ này được thiết kế cho Heltec WiFi LoRa 32 V3 và bao gồm các linh kiện sau:

Các linh kiện đi kèm:

• Module GPS (NEO-6M hoặc GT-U7)

• Công tắc Bật/Tắt (S3P = SRS3P, 19.4 x 5.6 x 5mm) → Link

• Cảm biến GY-BME280

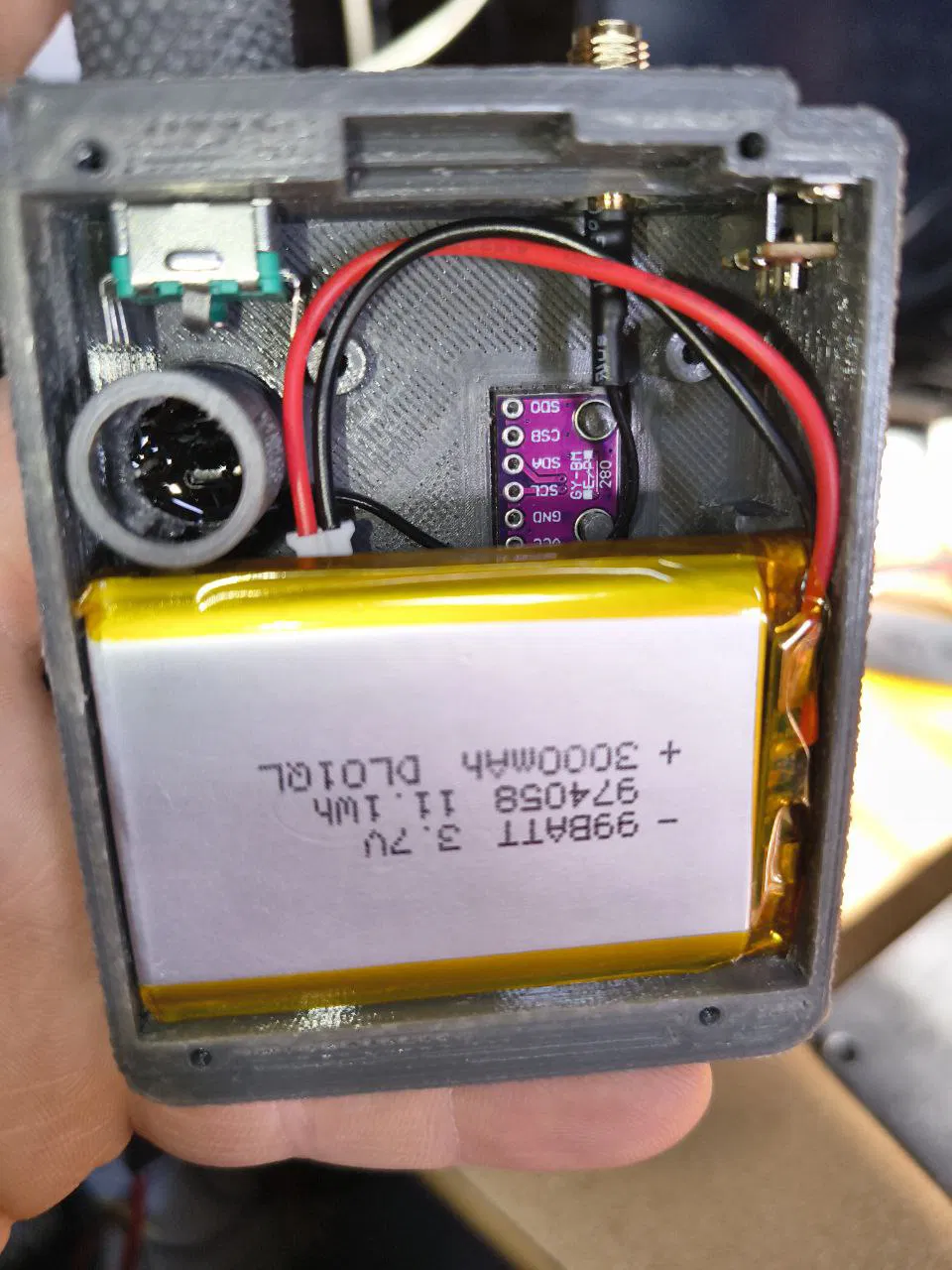

• Pin 3000mAh (974058)

• Buzzer (12mm)

• Bộ mã hóa quay EC11

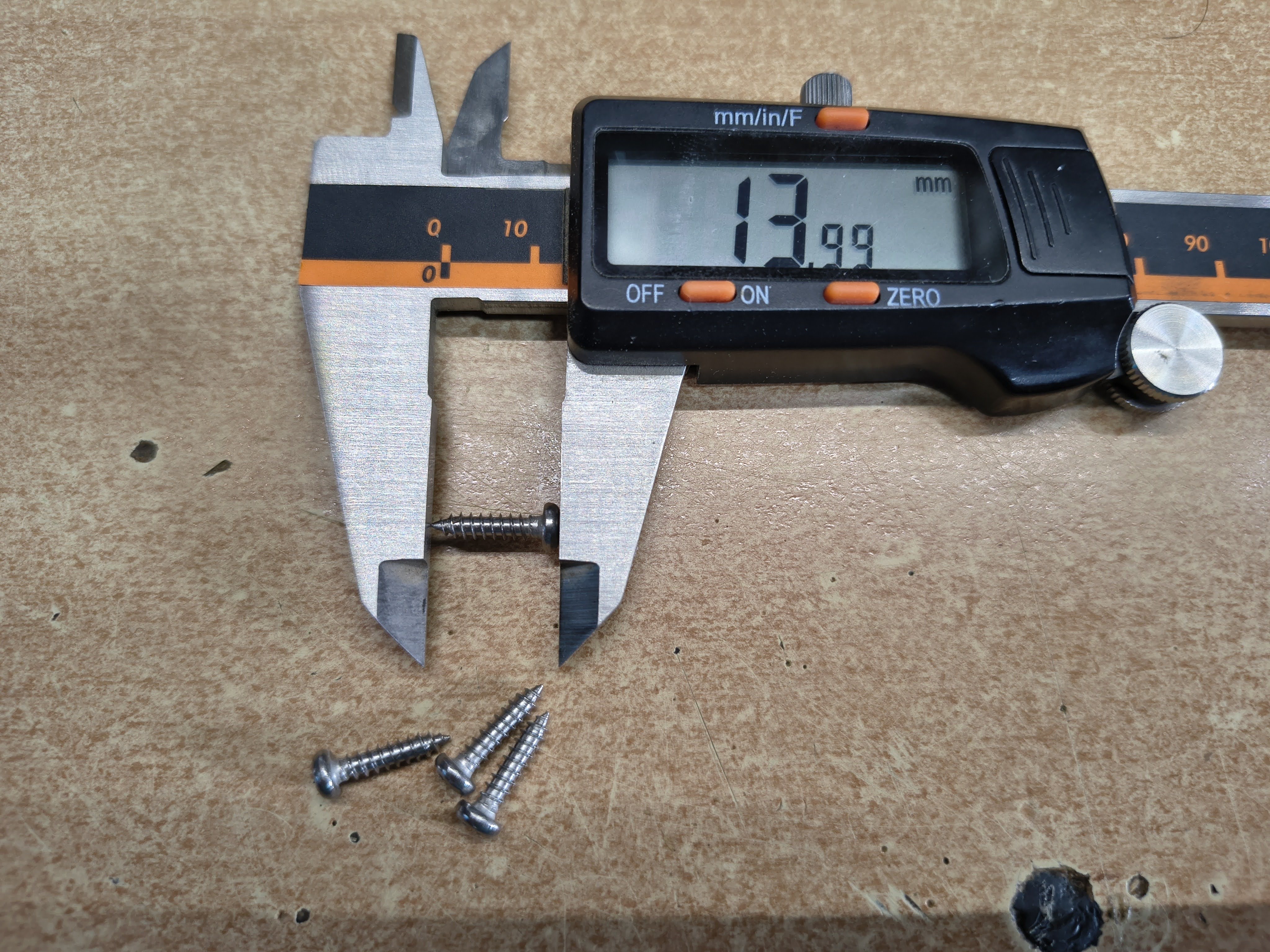

Vít cần thiết:

• 4 con vít M3 × 12mm (chiều dài ren) loại vít tôn → để cố định nắp lưng

• 2 con vít M2 × 4mm loại vít tôn → để cố định công tắc (giống loại vít cố định màn hình Heltec)

• 2 con vít M2 × 4mm loại vít tôn → để cố định bo mạch Heltec (giống loại vít cố định màn hình Heltec)

• 2 con vít M3 x 6mm (chiều dài ren) loại vít tôn → để cố định module GPS

• 2 con vít M3 x 8mm (chiều dài ren) loại vít tôn → để cố định module GPS cùng giá đỡ anten GPS

Hướng dẫn lắp ráp:

Lắp công tắc

• Đặt công tắc như trong hình.

• Dùng vít M2 (giống vít cố định màn hình Heltec) để siết chặt.

Lắp Bộ mã hóa quay EC11 và Buzzer

• Trước tiên, lắp bộ mã hóa quay EC11.

• Sau đó, đặt buzzer vào khe của nó.

• Dùng bộ giữ buzzer để cố định nó - bộ phận này sẽ được giữ bởi nắp lưng.

• Nếu bộ giữ buzzer quá cao, hãy dùng giấy nhám để chỉnh lại chiều cao.

Lắp Cảm biến GY-BME280

• Đặt cảm biến vào khe được thiết kế riêng.

• Dùng mỏ hàn để làm chảy hai đầu trụ nhỏ nhằm cố định nó.

• Tùy chọn, cắt một miếng bọt biển nhỏ để che cảm biến từ bên trong, bảo vệ nó khỏi nhiệt độ bên trong.

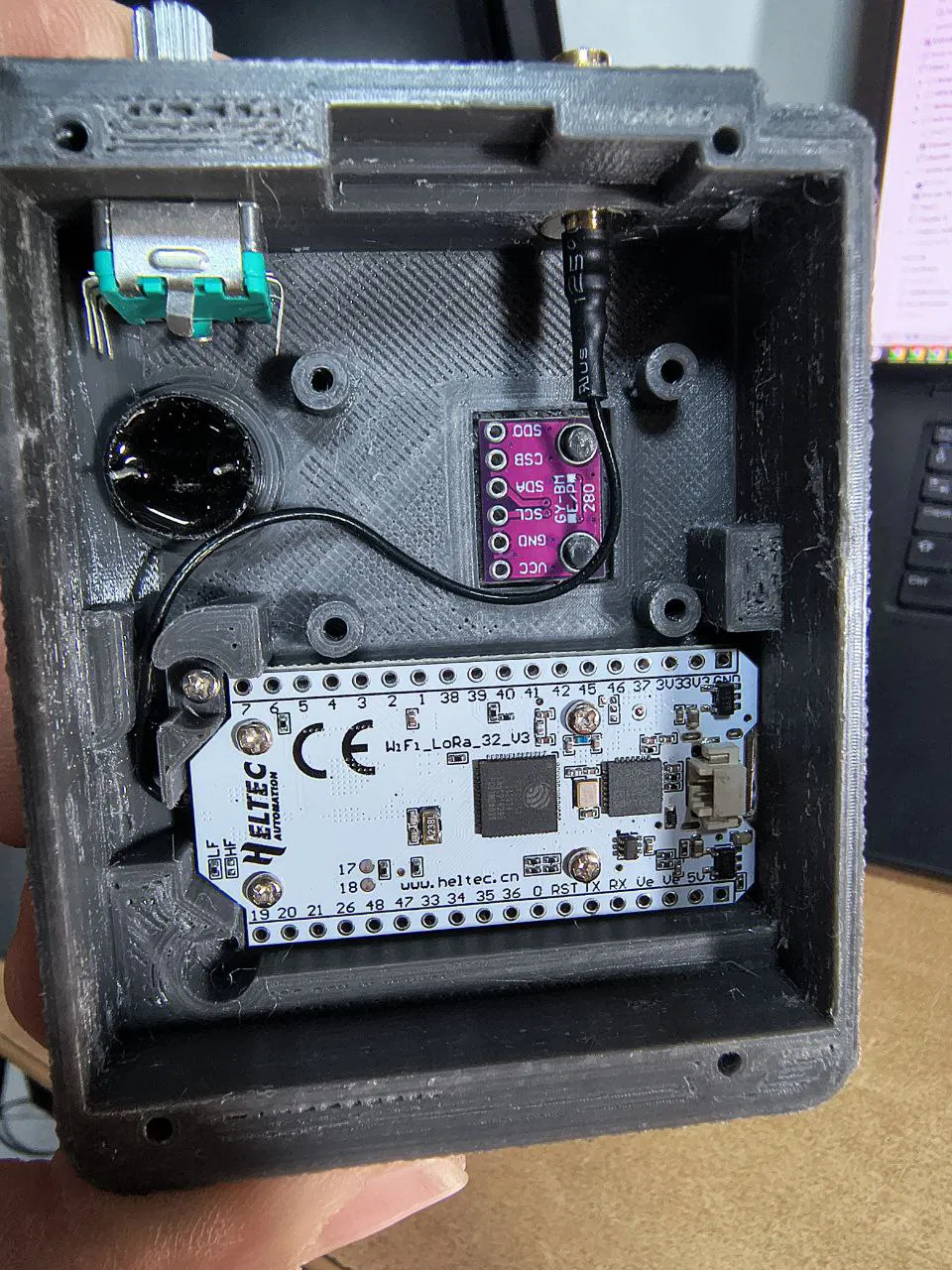

Gắn Bo mạch Heltec

• Dùng vòng đệm và vít M2 (cùng loại với vít cố định màn hình Heltec) để siết chặt bo mạch.

Lắp đầu nối SMA

• Đặt đầu nối SMA vào vị trí, siết chặt ốc.

• Nên đặt một vòng đệm cao su giữa anten và đầu nối SMA khi vặn anten vào vị trí để cố định nó.

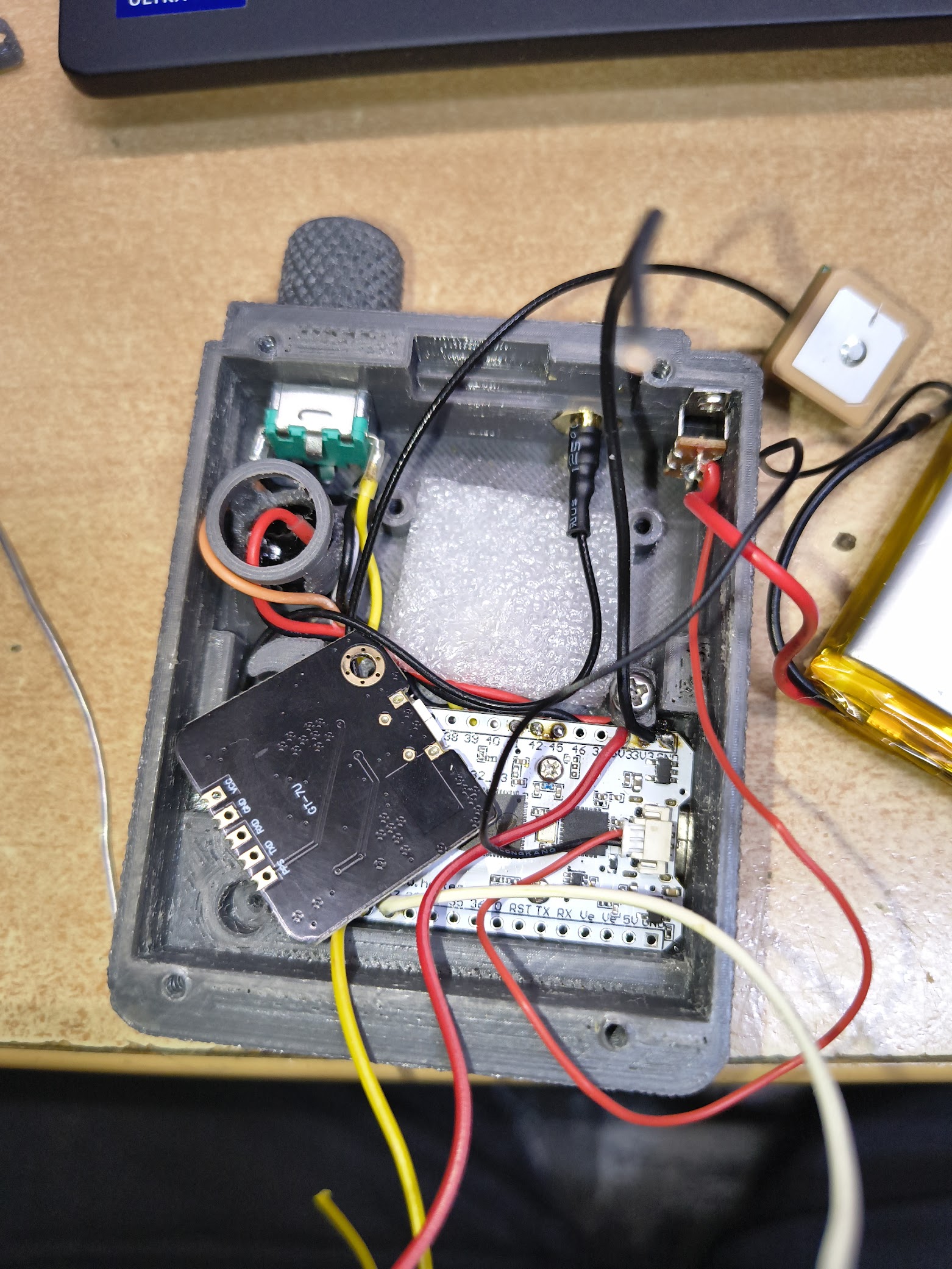

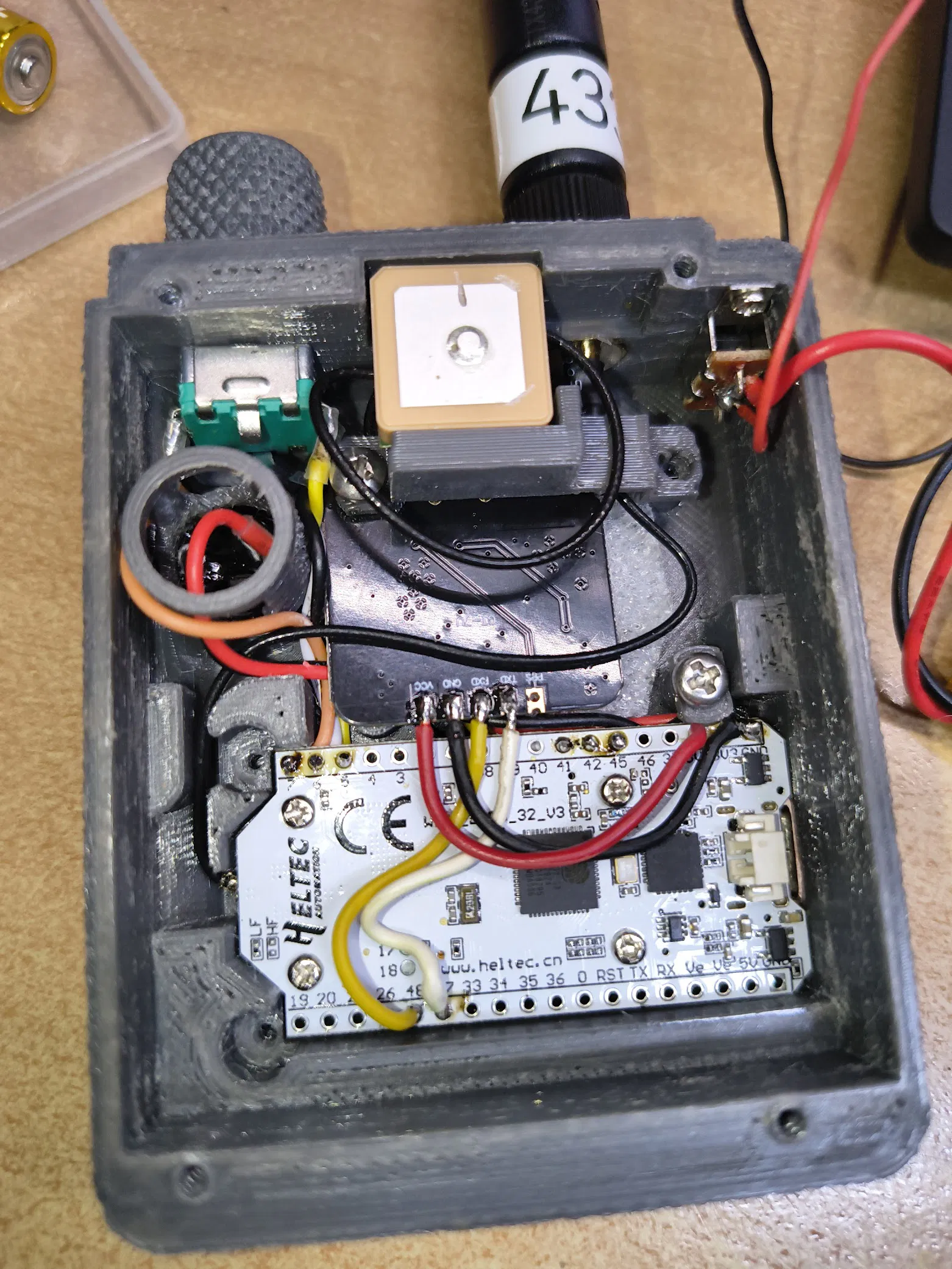

Lắp bo mạch điều khiển GPS

• Đặt bo mạch điều khiển vào vị trí.

• Đặt giá đỡ anten GPS lên bo mạch điều khiển GPS và siết chặt các ốc.

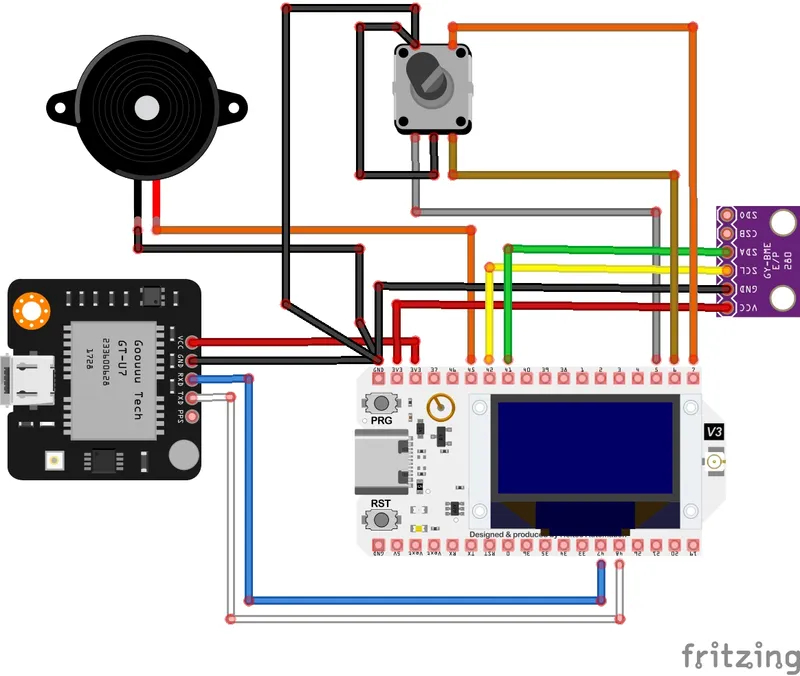

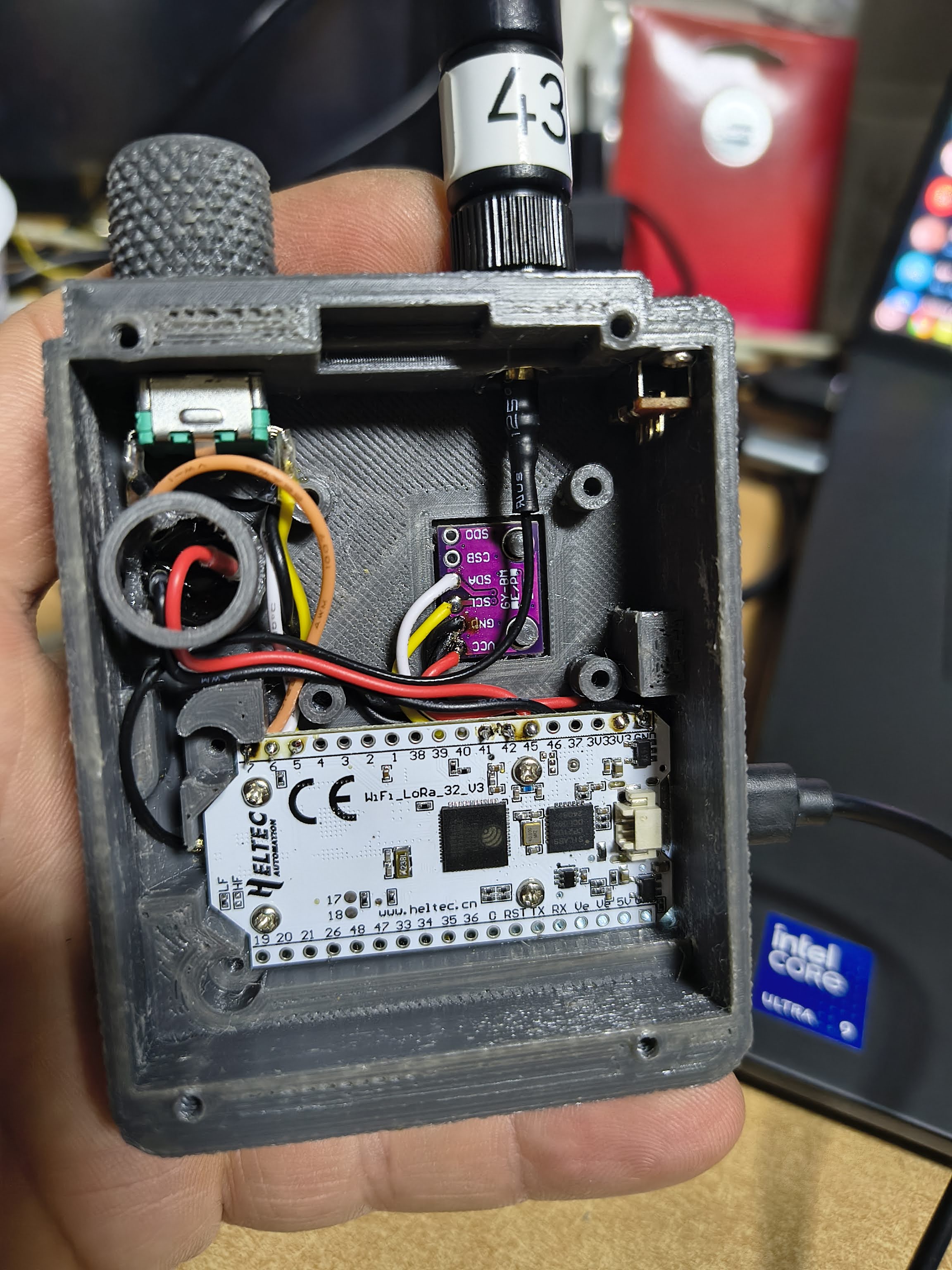

Kết nối dây:

Thay đổi cấu hình:

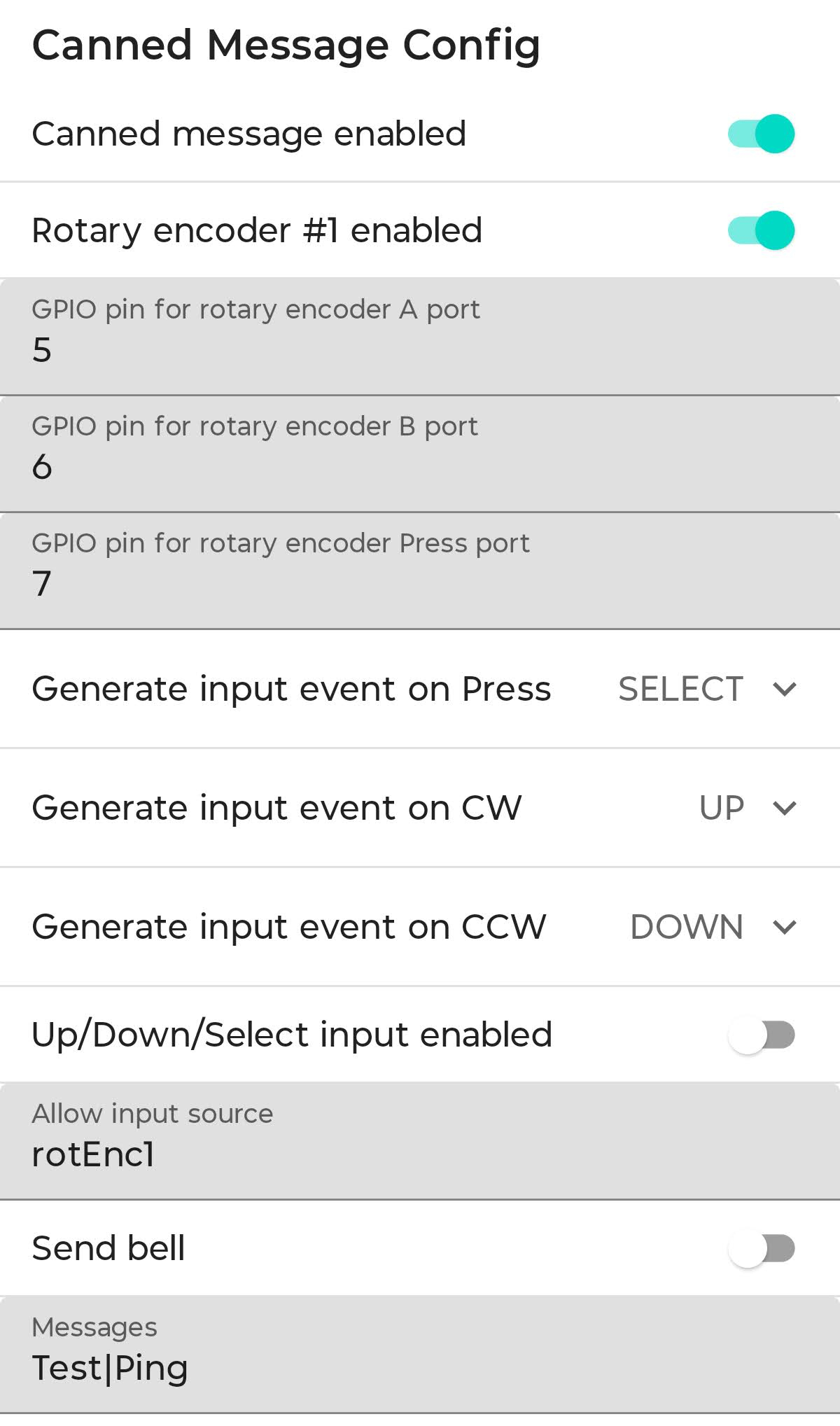

Bật tin nhắn soạn sẵn trên Android:

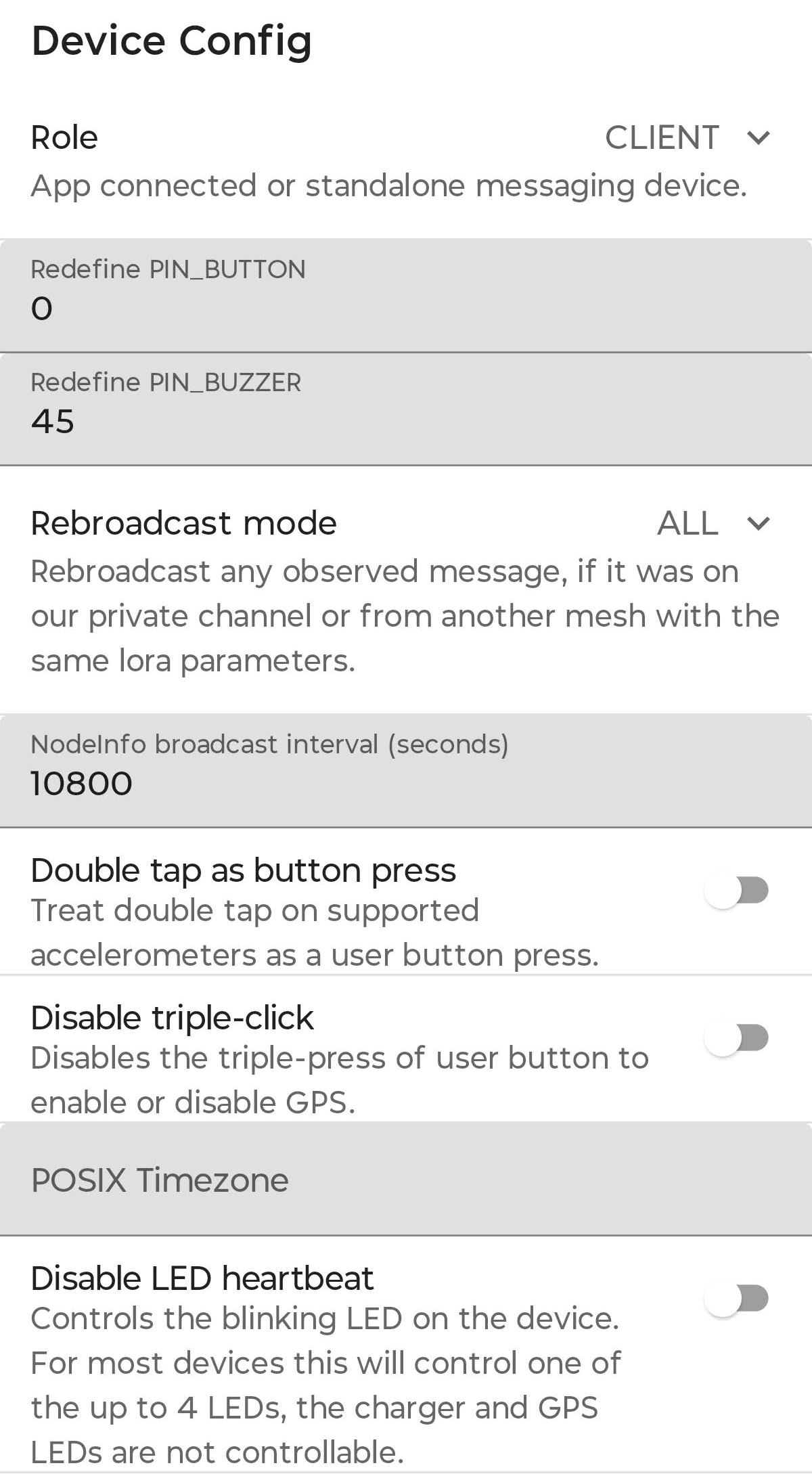

Bật buzzer:

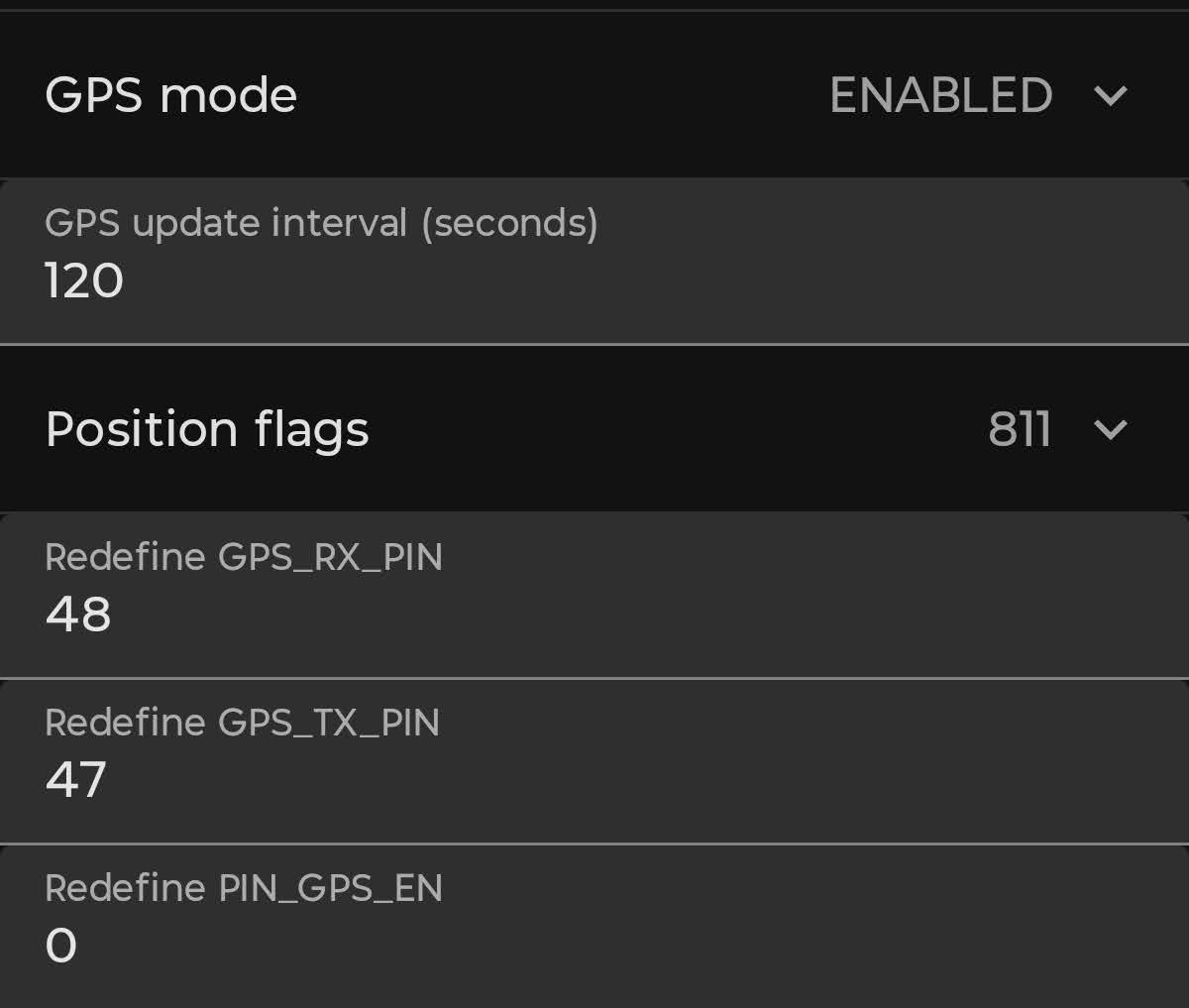

Bật GPS:

Lưu ý:

• Đã thử nghiệm với GT-U7, vừa khít.

• Thiết kế chỉ mới in thử một lần, nên có thể cần chỉnh sửa nhỏ.

17.12.2025.

• Thêm lỗ dưới nút reset, để đảm bảo nút reset không chạm vào nhựa
