Adapter Creality Spider Hotend cho dòng Ender 3

Chuyện dài lắm (nếu không muốn đọc thì kéo xuống nha):

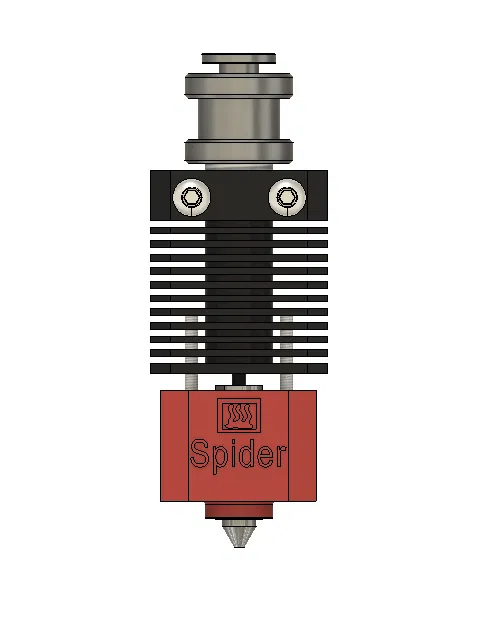

1. Mình mua cái hotend spider này của Creality, trên mạng ít thông tin lắm. Mình thử gắn vô máy in thì dây tóc nó cứ bị kẹt hoài. Mình nghĩ: chắc là do làm mát (mình đúng);
2. Mình chế ra một phiên bản cứng cáp dùng 2 cái quạt zin (hotend + part), chạy ok nhưng mà mình muốn có thêm tốc độ (tốc độ đó tương đương với volumetric speed nhiều hơn). Mình thiết kế một phiên bản hướng gió thẳng vô hotend (nó chạy ok nhưng gió bị xì xuống dưới và mình không in được ABS với máy mở (ừ, mình làm vậy đó và nó CHẠY RẤT TỐT)).

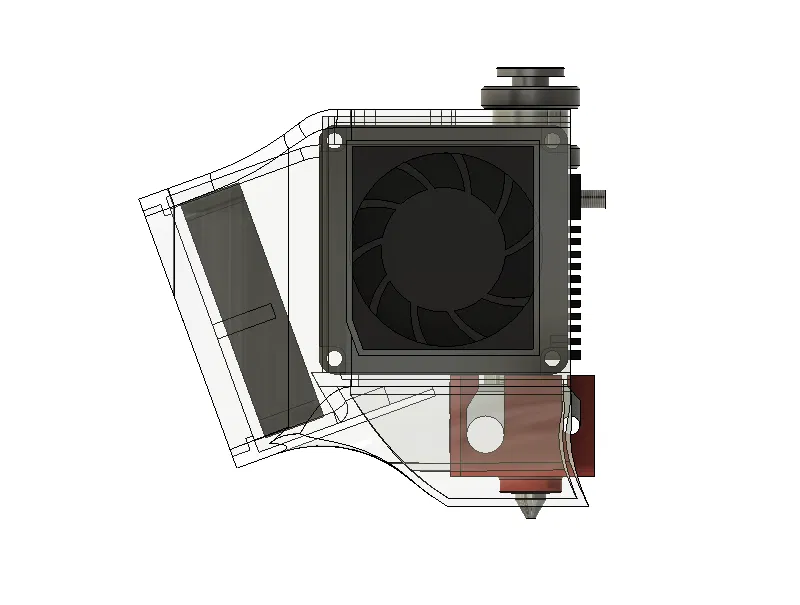

3. Mình chỉnh cái quạt chính nghiêng lên trên hướng gió vô hotend và xong: gió không còn thổi (nhiều) vô bàn nữa. Mình thay cái quạt zin bằng cái quạt RGB (RGB = cải thiện chất lượng in). Quạt yếu hơn (30-40%) nhưng vẫn chạy tốt và ÊM hơn.

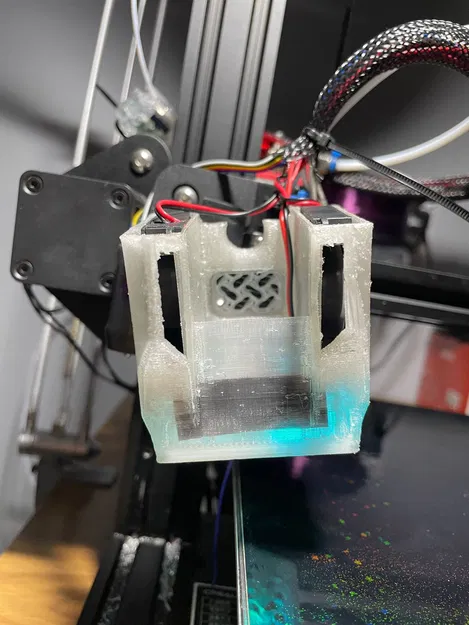

4. Thứ 4: Mình chế cái miếng gắn vô không cần ốc, chỉ cần ép vô là được, mình canh sao cho mình dễ thay nozzle, quạt hoặc vệ sinh.
5. Cuối cùng mình cũng xài được cái hotend 100% công suất, giờ mình có trung bình hơn 30% volumetric speed so với zin, và êm hơn nhiều.

Vài câu hỏi quan trọng

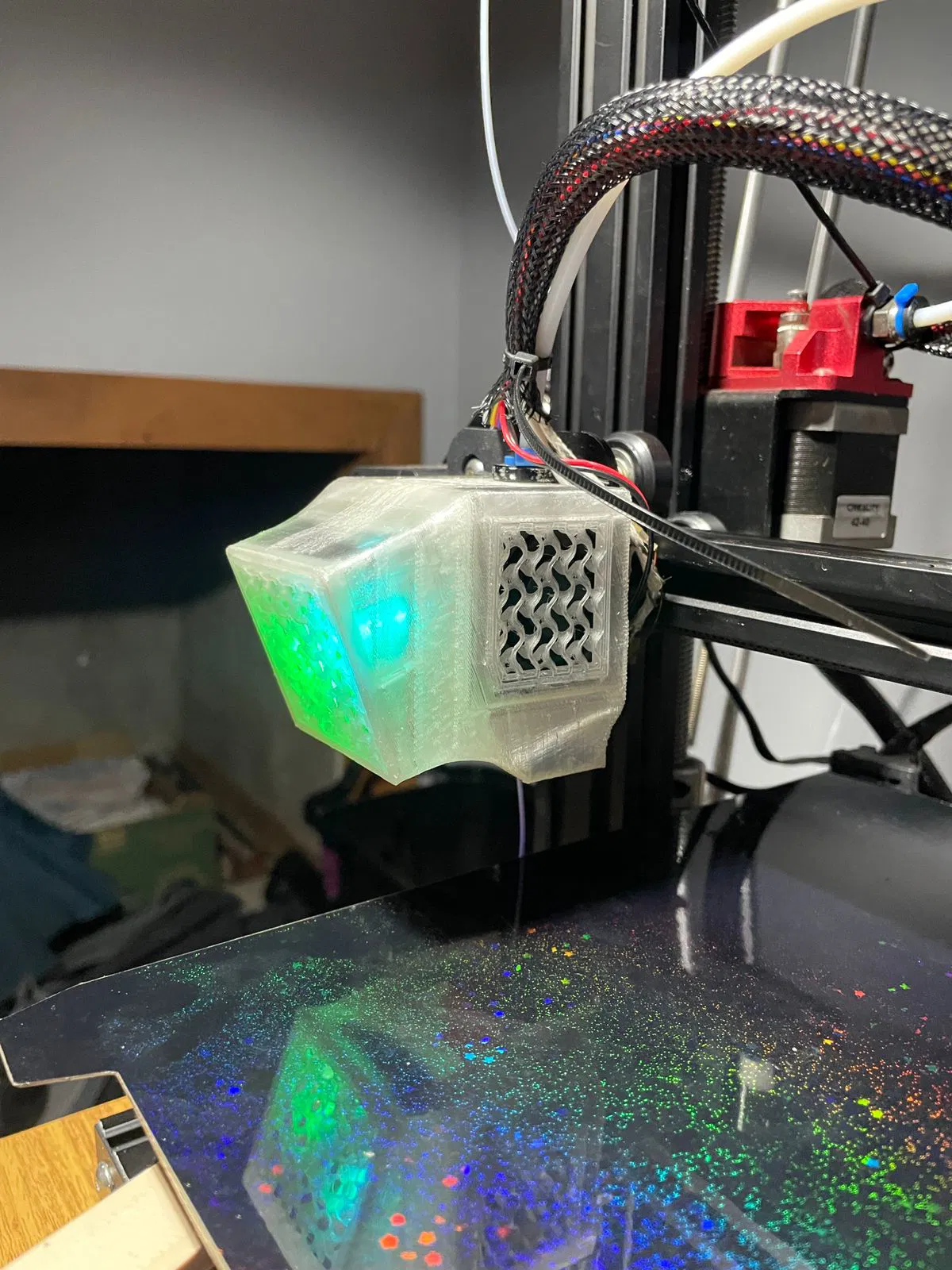

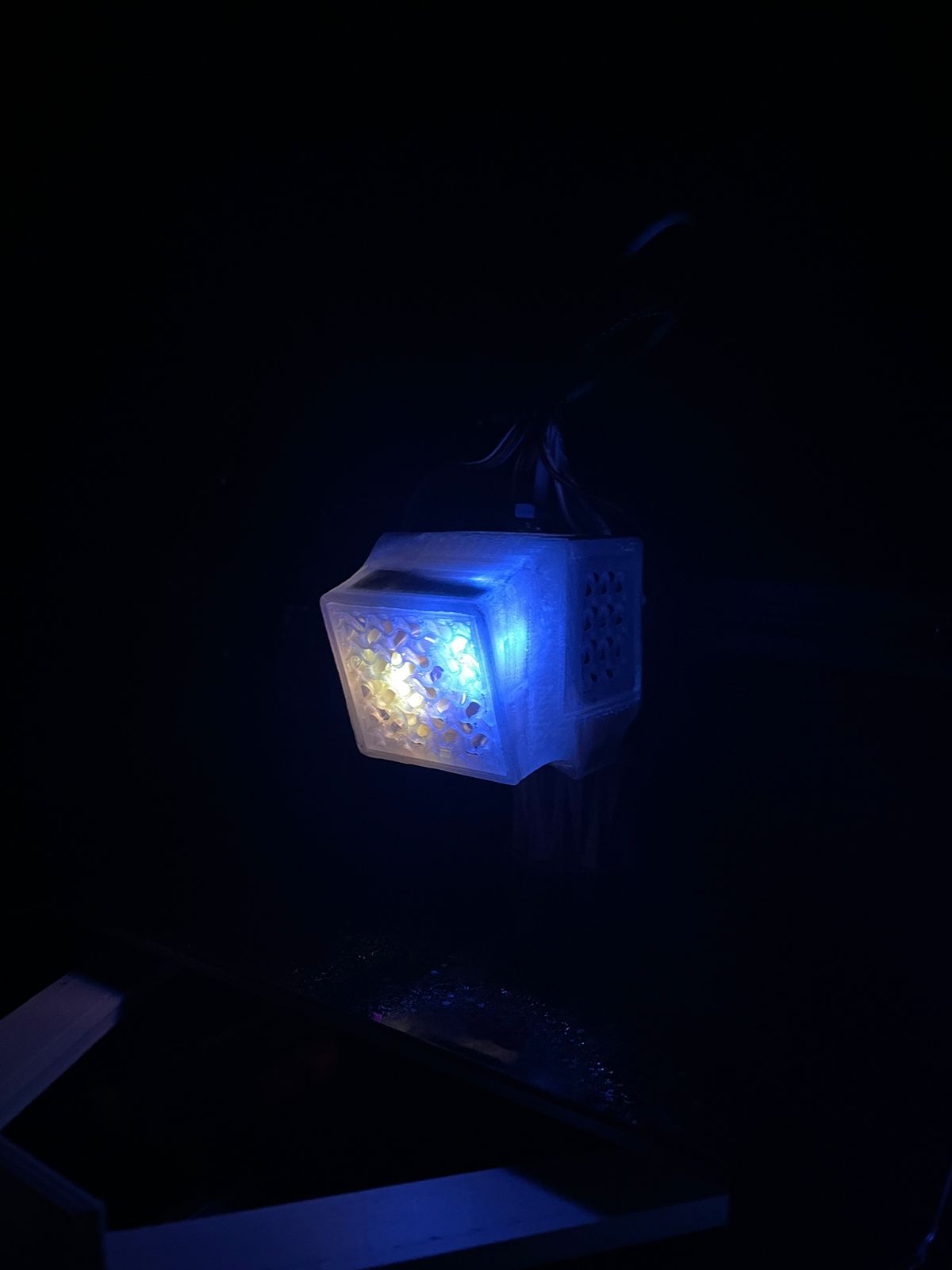

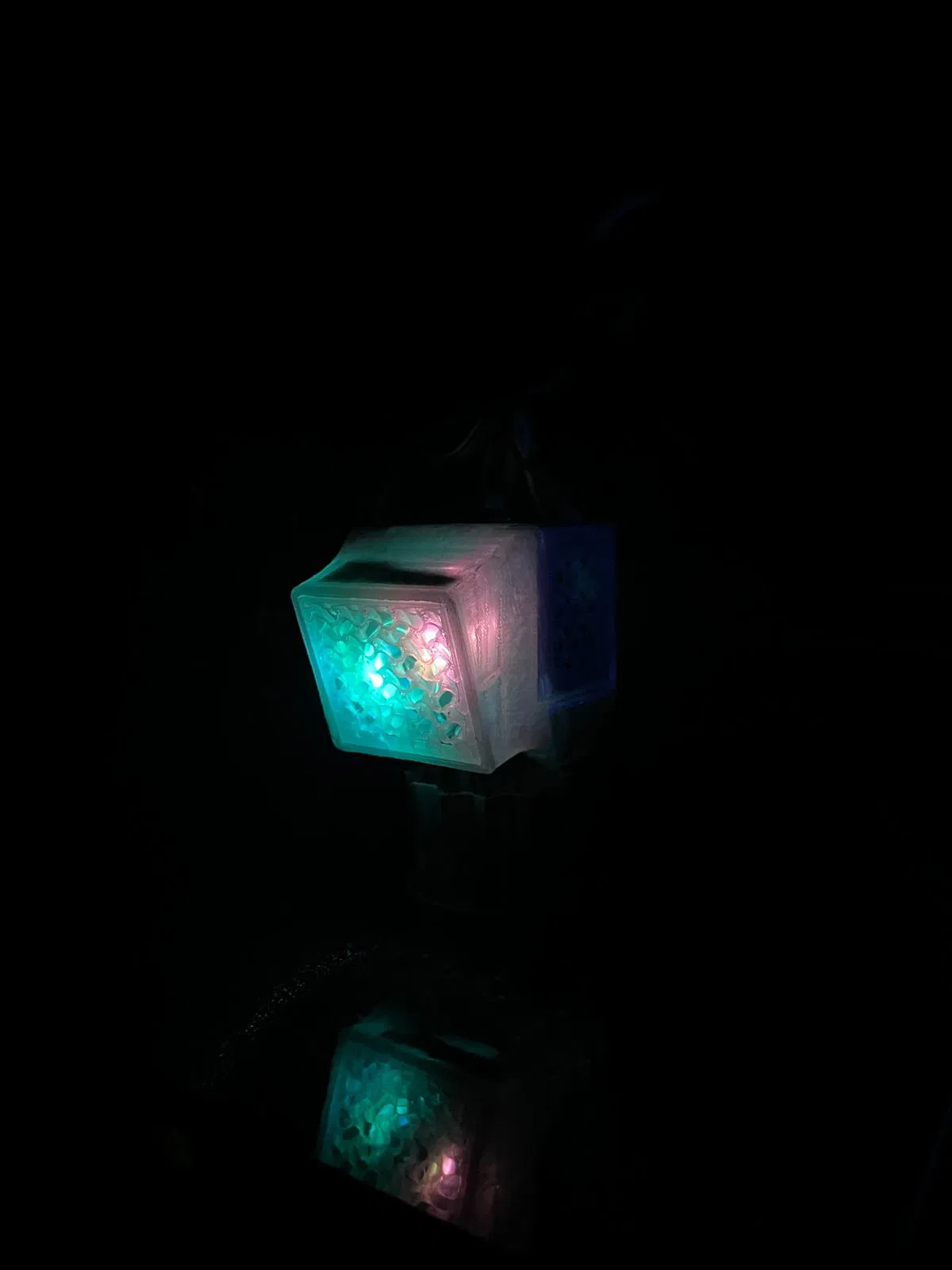

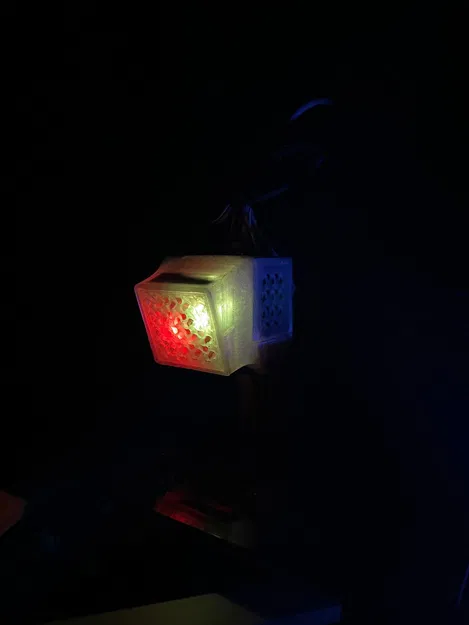

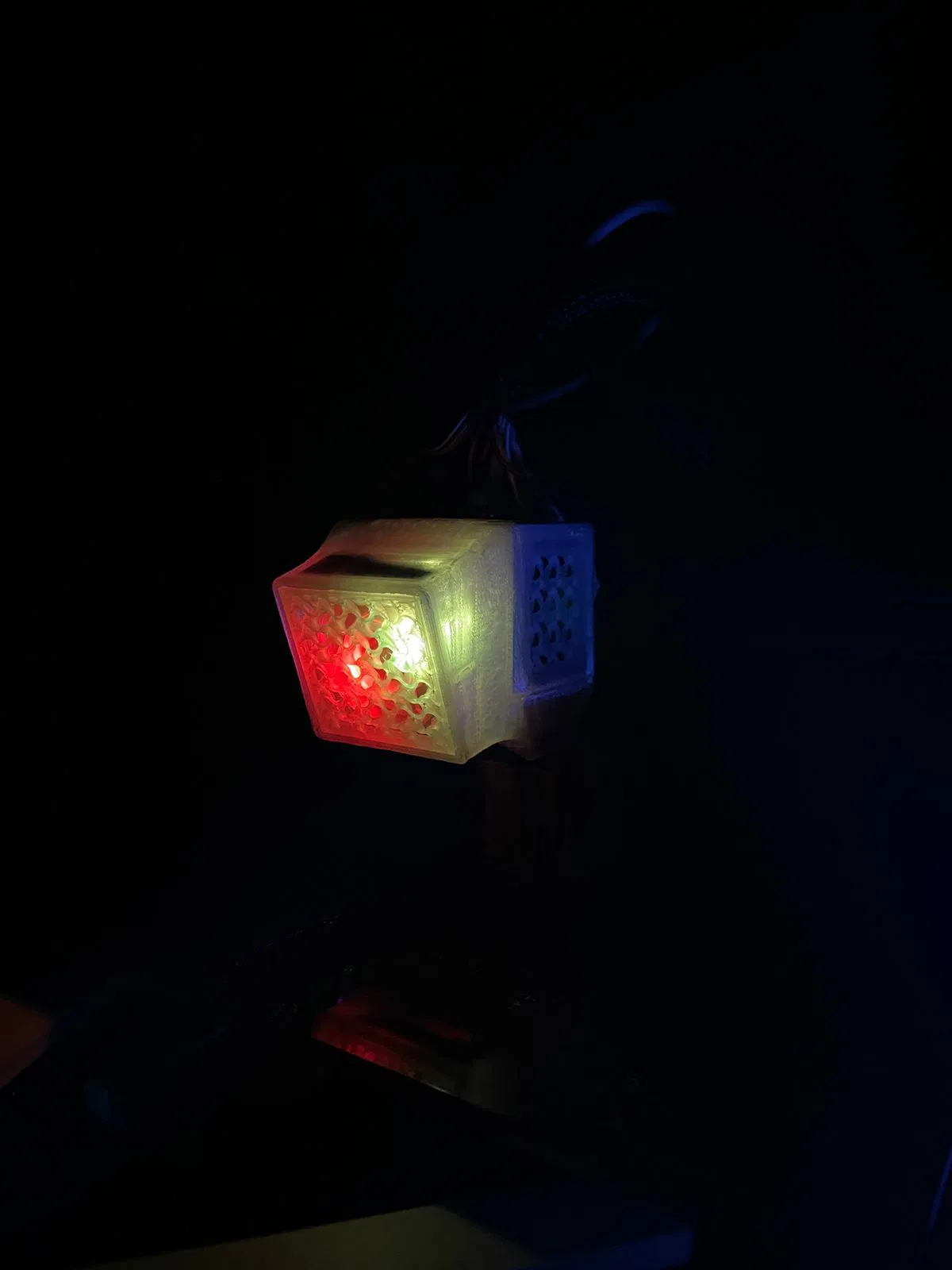

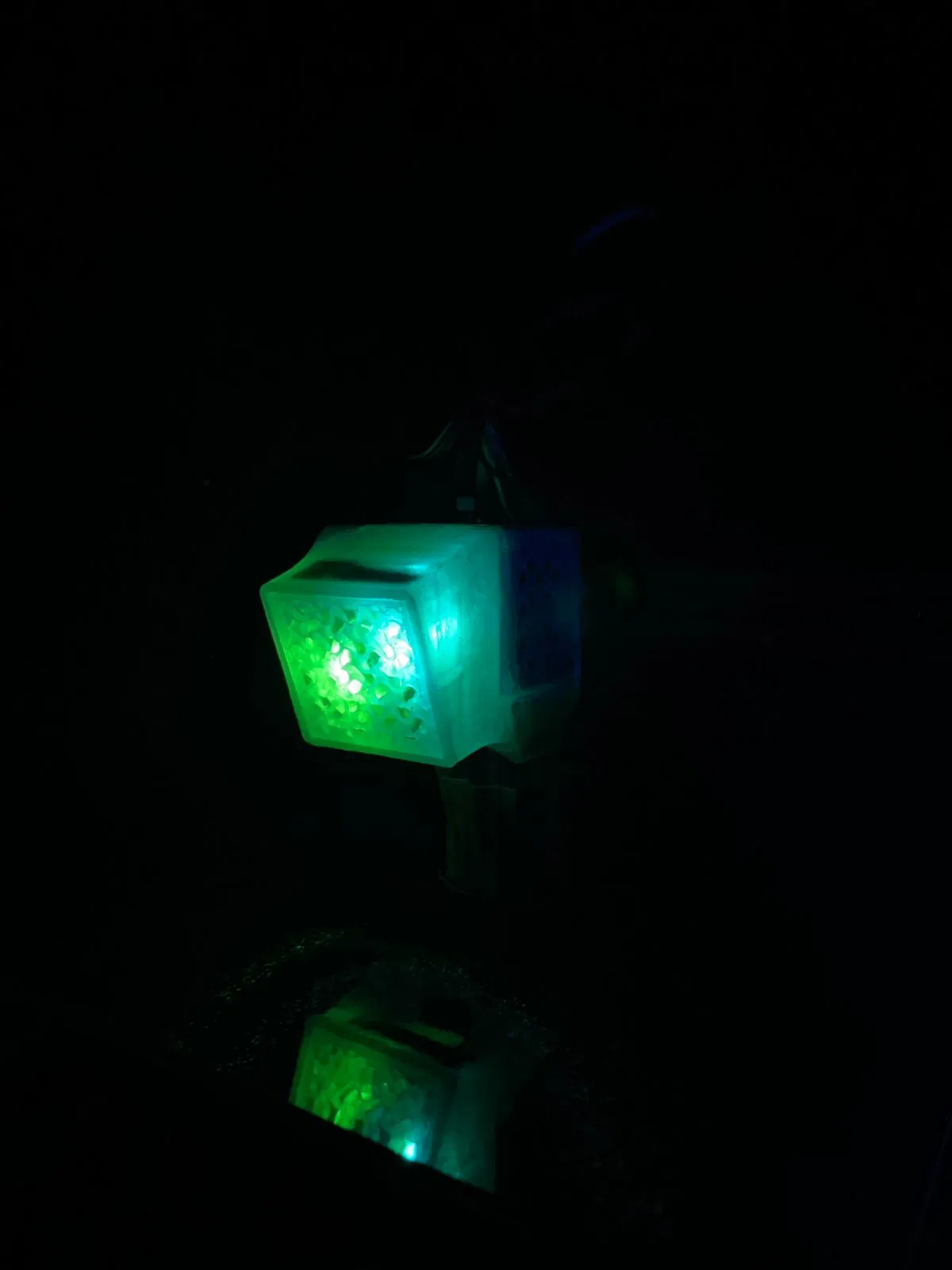

• In cái main part: Mình in bằng PETG vì lý do nhiệt, nhưng mình nghĩ in bằng PLA cũng ok (có thể cái chỗ gió ra sẽ bị chảy, mình chưa test). Mình in nó trong suốt để cái RGB nó chiếu vô cái part luôn (nhìn đẹp lắm).

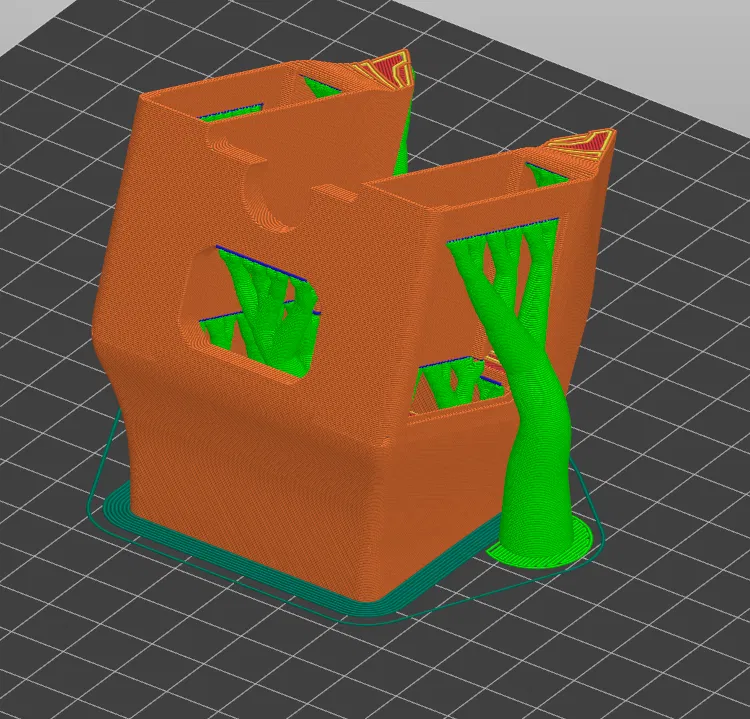

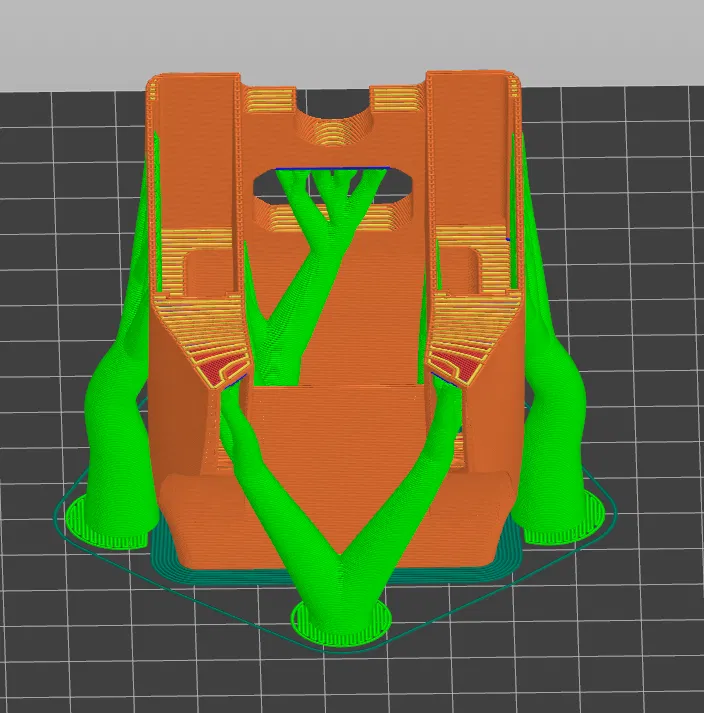

• Nó có cần support, nhưng bạn có thể chỉnh sửa để không cần... (mình đã tốn nhiều thời gian với nó)

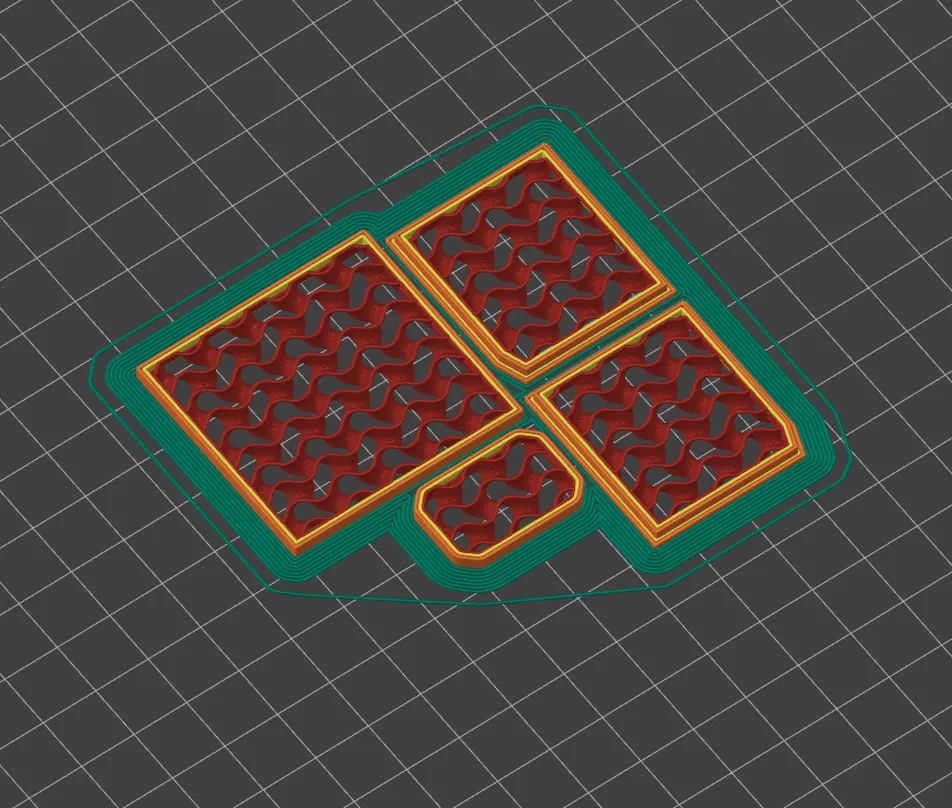

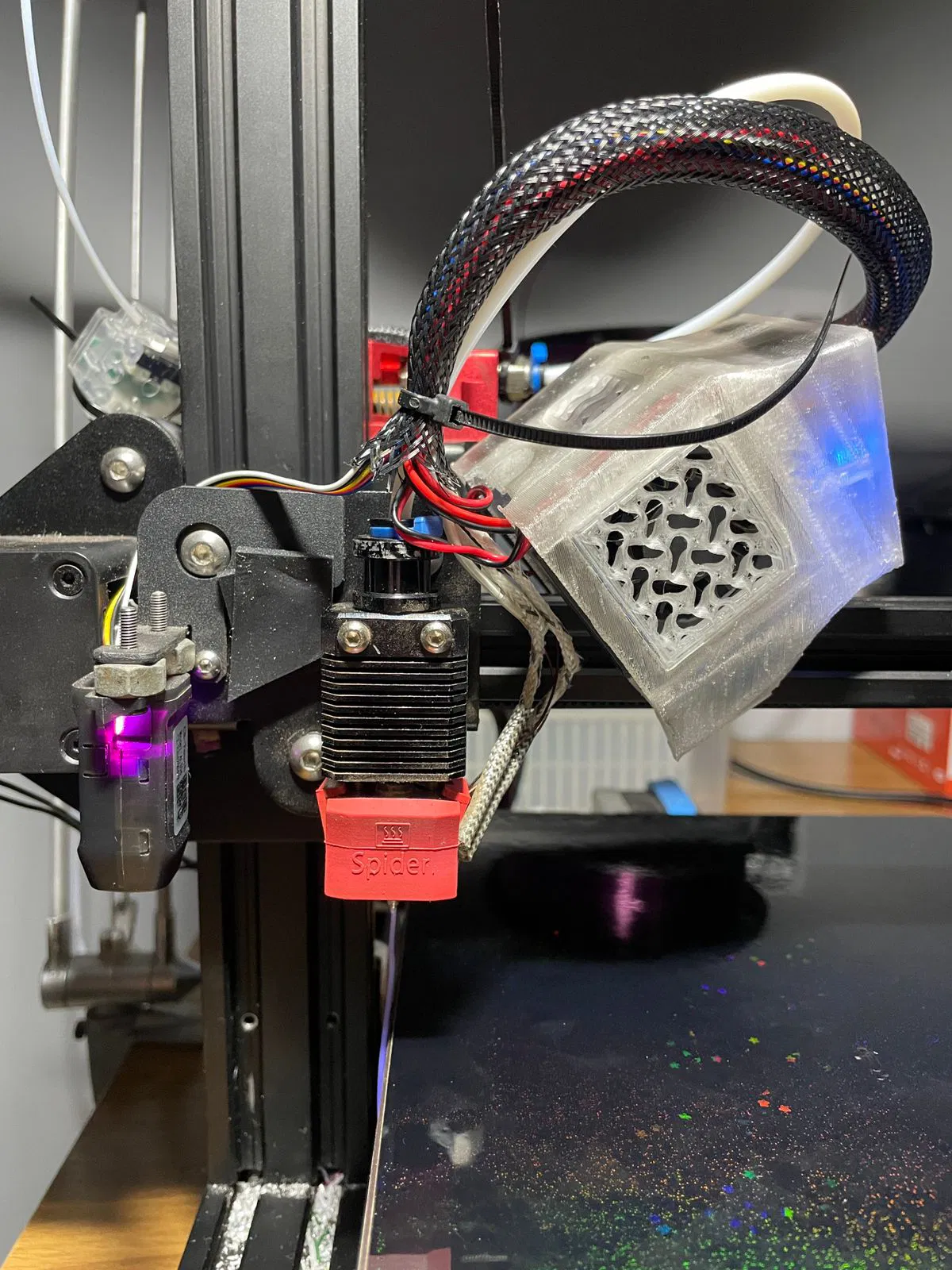

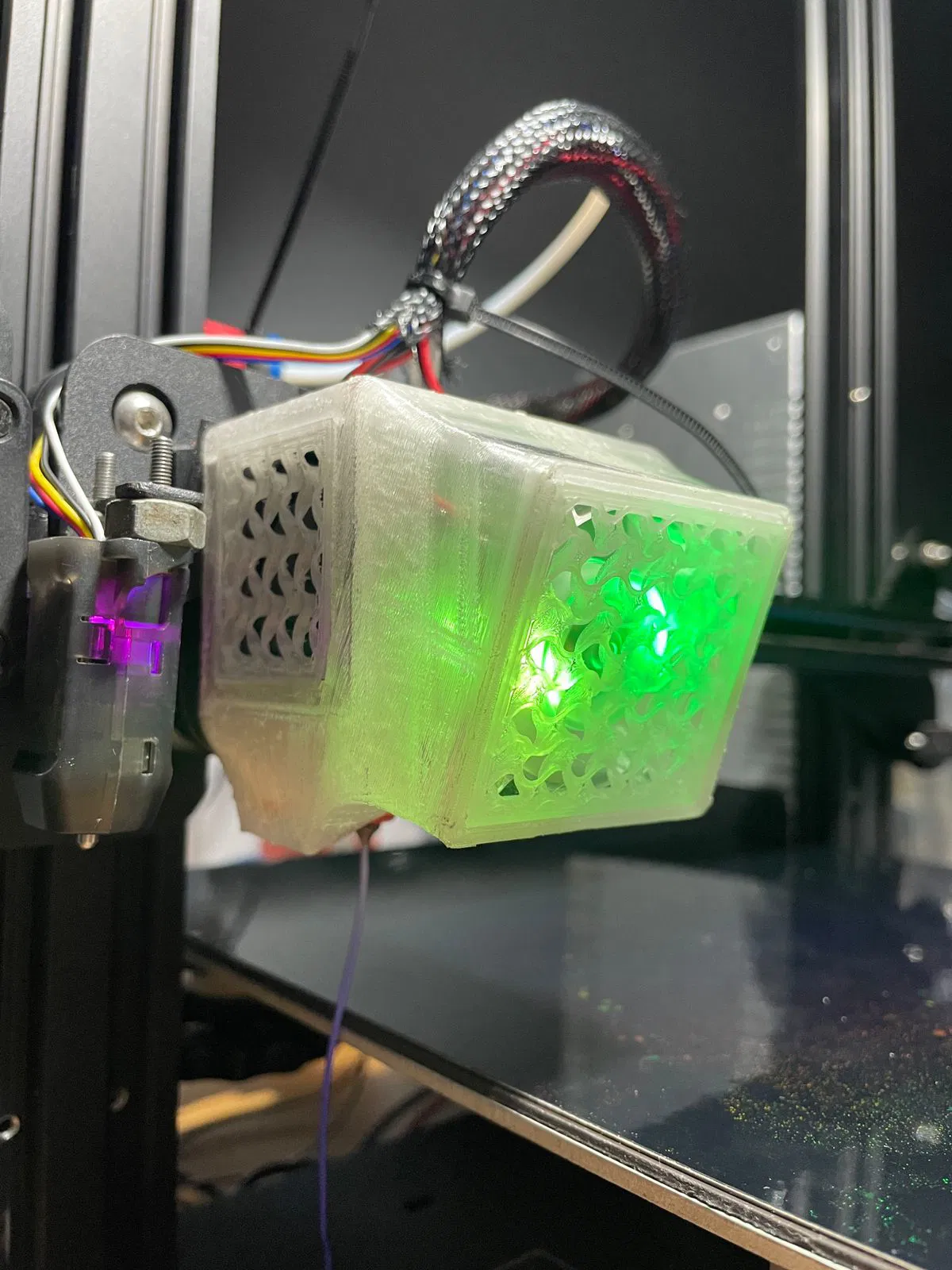

• Bảo vệ quạt khỏi tay và mấy cái có thể làm gãy nó: Mình chế cái part có đổ đầy gyroid (nhìn nó đẹp và "hữu cơ" hơn) nhét vô mấy cái khoảng trống. Nó không khớp hoàn toàn với chỗ quạt bên hông, nhưng chúng nó không bị mất hiệu suất.

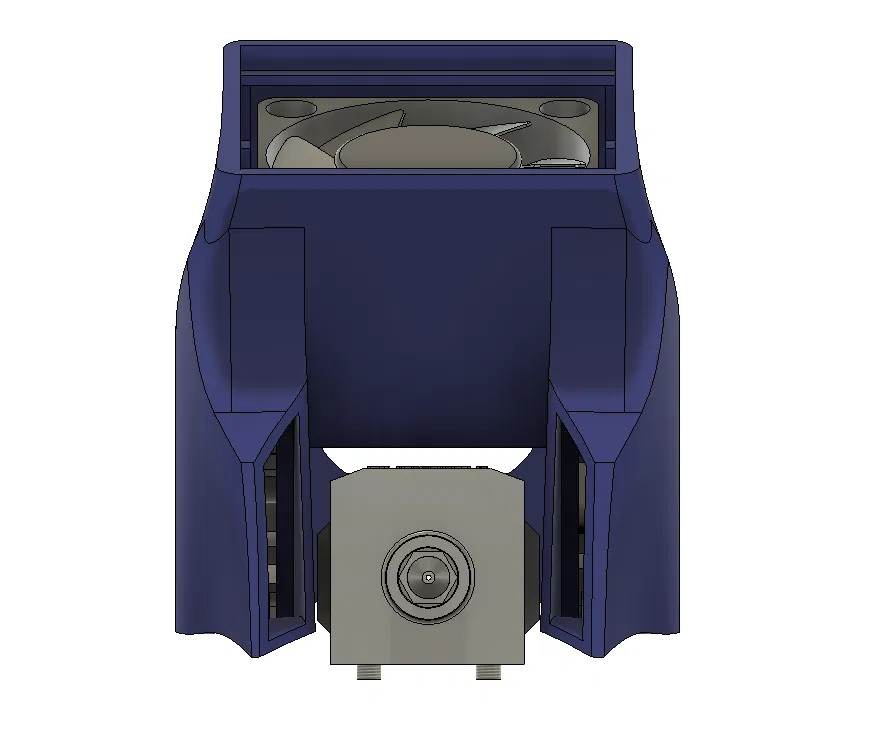

• Luồng gió: Đơn giản là hoàn hảo nhất mình từng có, thổi vô part chuẩn luôn, mình in PLA tốc độ lên tới 80mm/s (mình không còn quan tâm chất lượng nữa). Nói chung là 60mm/s (vẫn là ender mà).

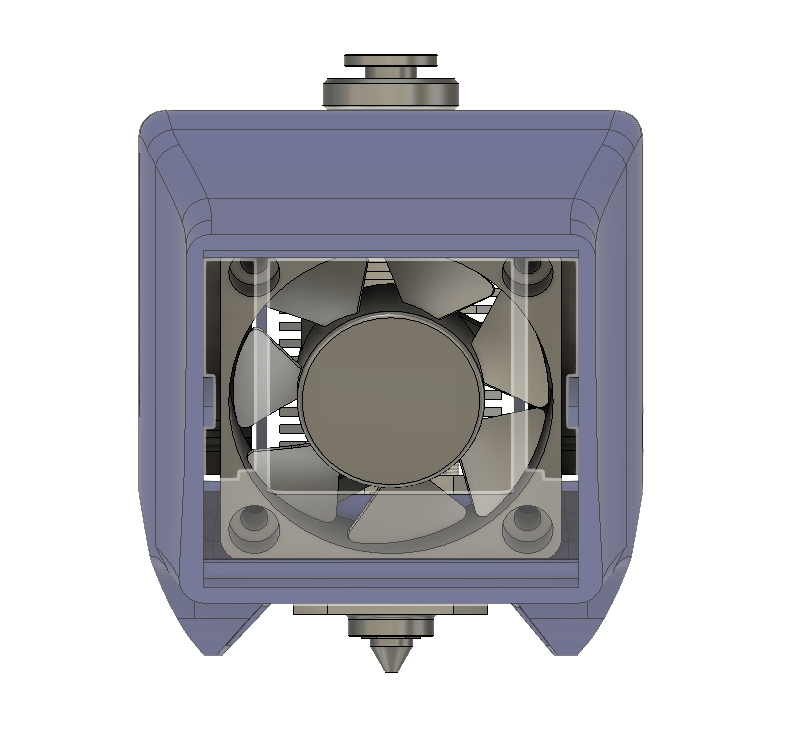

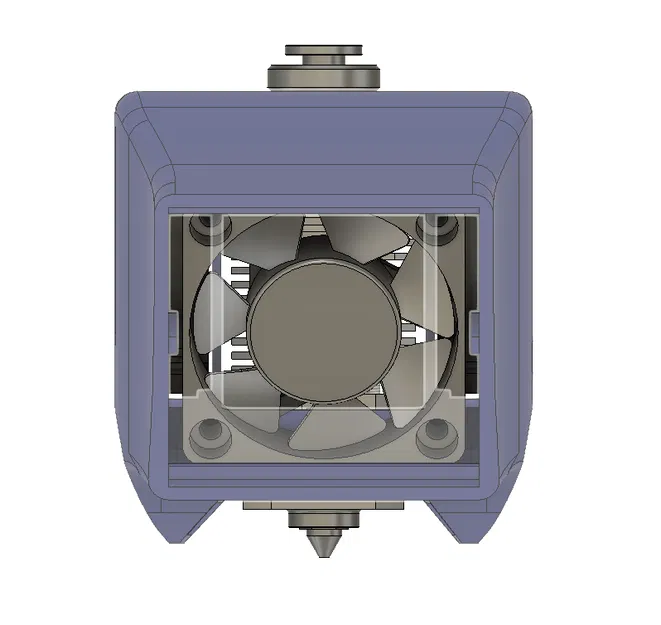

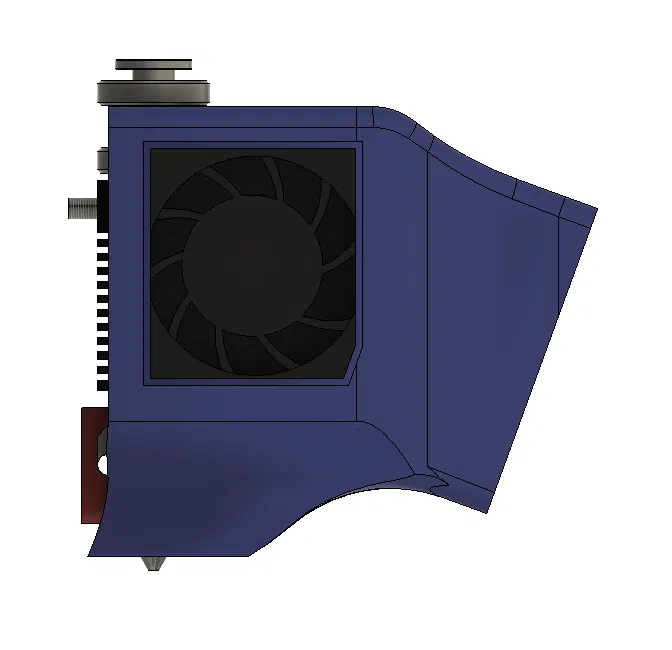

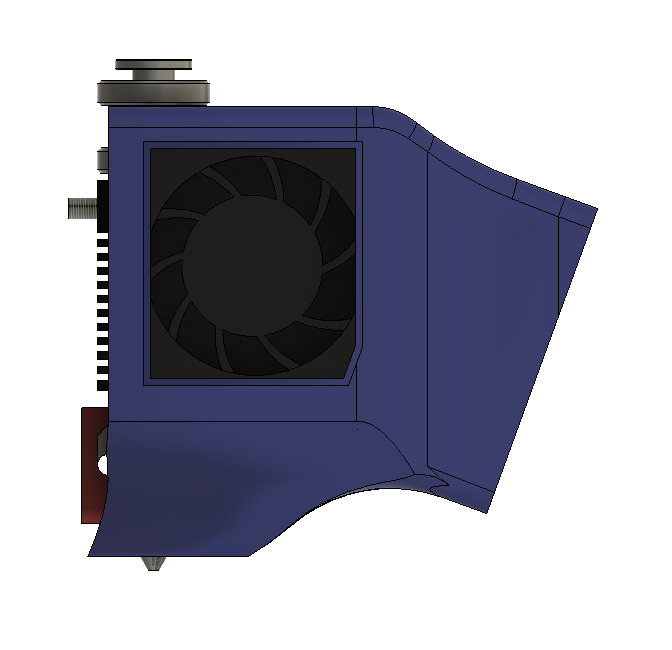

• Vị trí quạt: Quạt chính là quạt zin, bạn có thể gắn từ phía trước hoặc từ bên trong, nếu gắn từ bên trong bạn phải ép vô hơi mạnh (nó có thể bị gãy tùy vật liệu và chất lượng in, mình khuyên bạn nên tháo ra và luồn dây điện vô bên trong rồi gắn quạt ở phía trước).

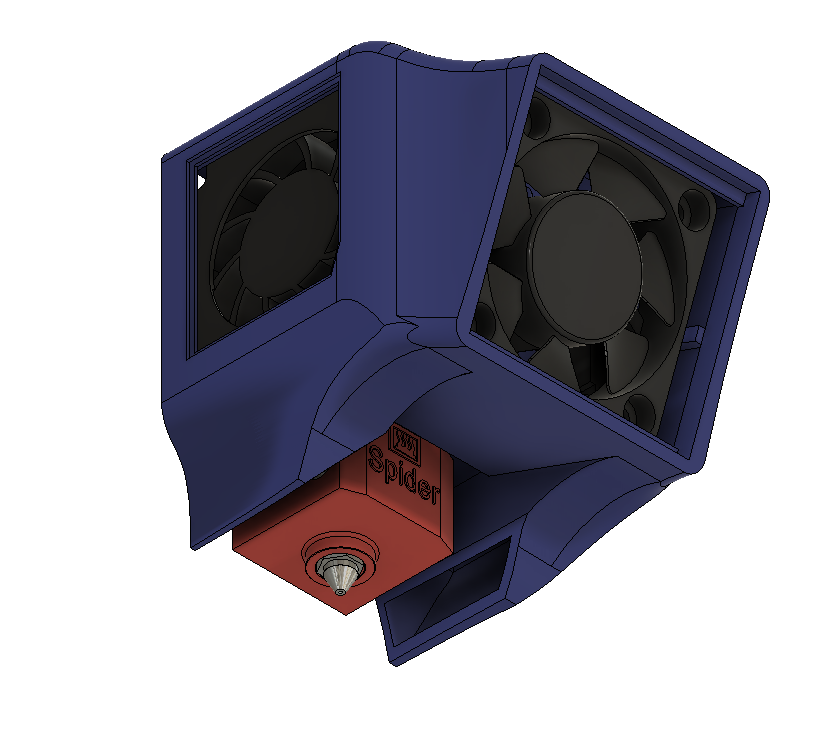

• Đây là bản độ có thêm 1 cái quạt Ender 3 zin để làm mát part.

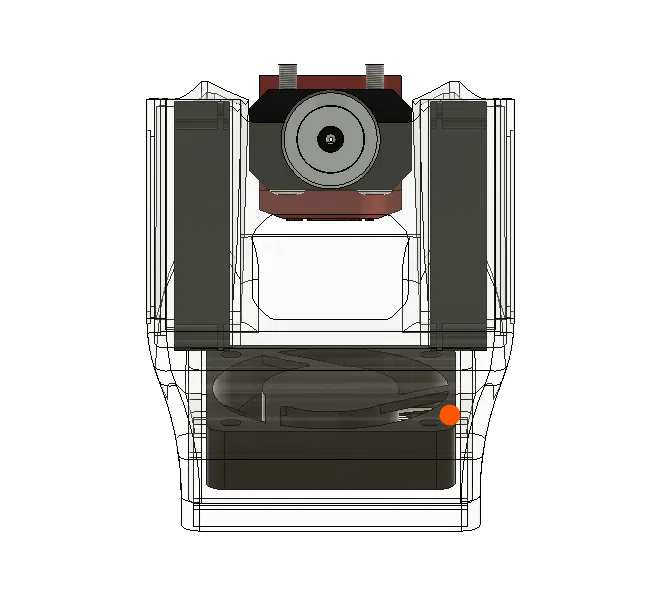

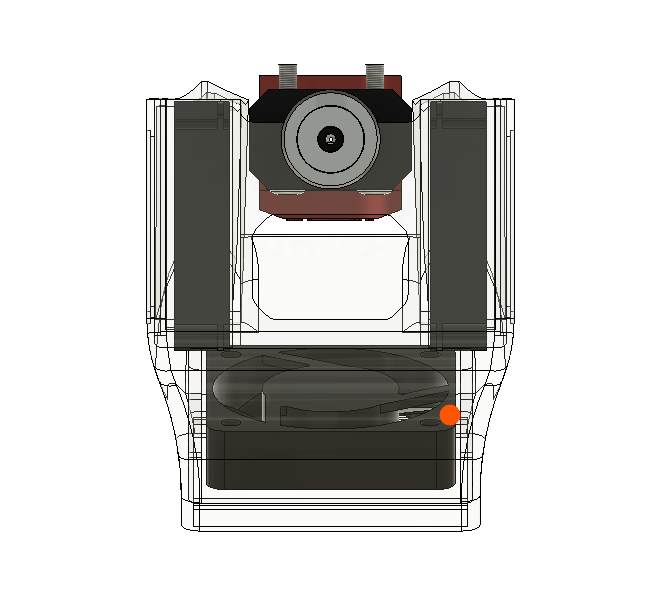

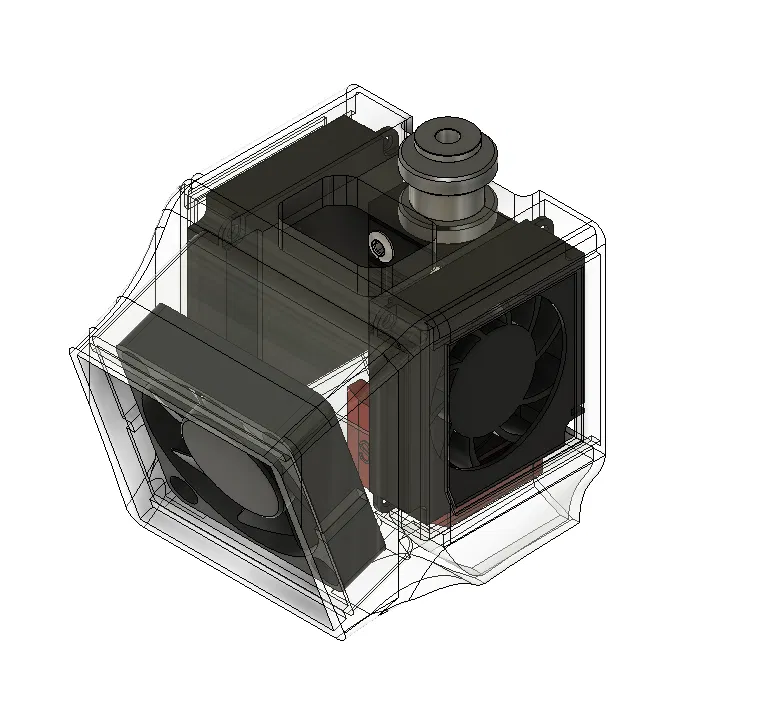

Mấy cái quạt bên hông nó cho dư nhiều chỗ.

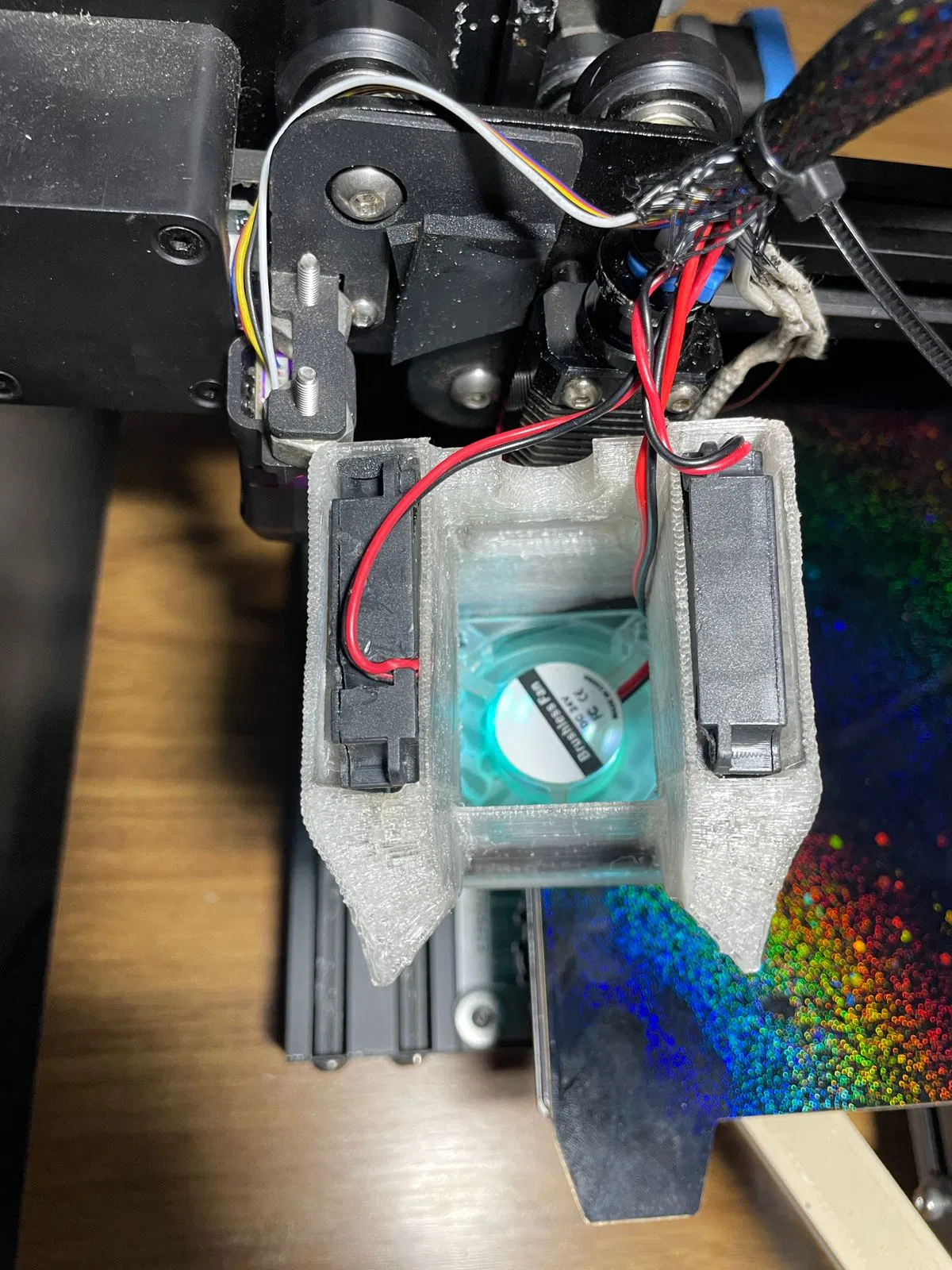

Support bên trong: Part nó có đủ chỗ để lắp không cần phải chỉnh kích thước, nhưng bạn có thể cần chêm thêm miếng lót cho mấy cái quạt (giấy, cao su, hoặc part in). Mình khuyên bạn nên in với nozzle 0.4mm hoặc 0.6mm để có bề mặt hoàn thiện và độ bền.

Mấy cái cover quạt thì đã được chỉnh sửa và lắp vô không cần keo, nhưng bạn có thể cần chỉnh sửa 0.5% lên hoặc xuống trên máy in của bạn, hoặc là dán keo.
