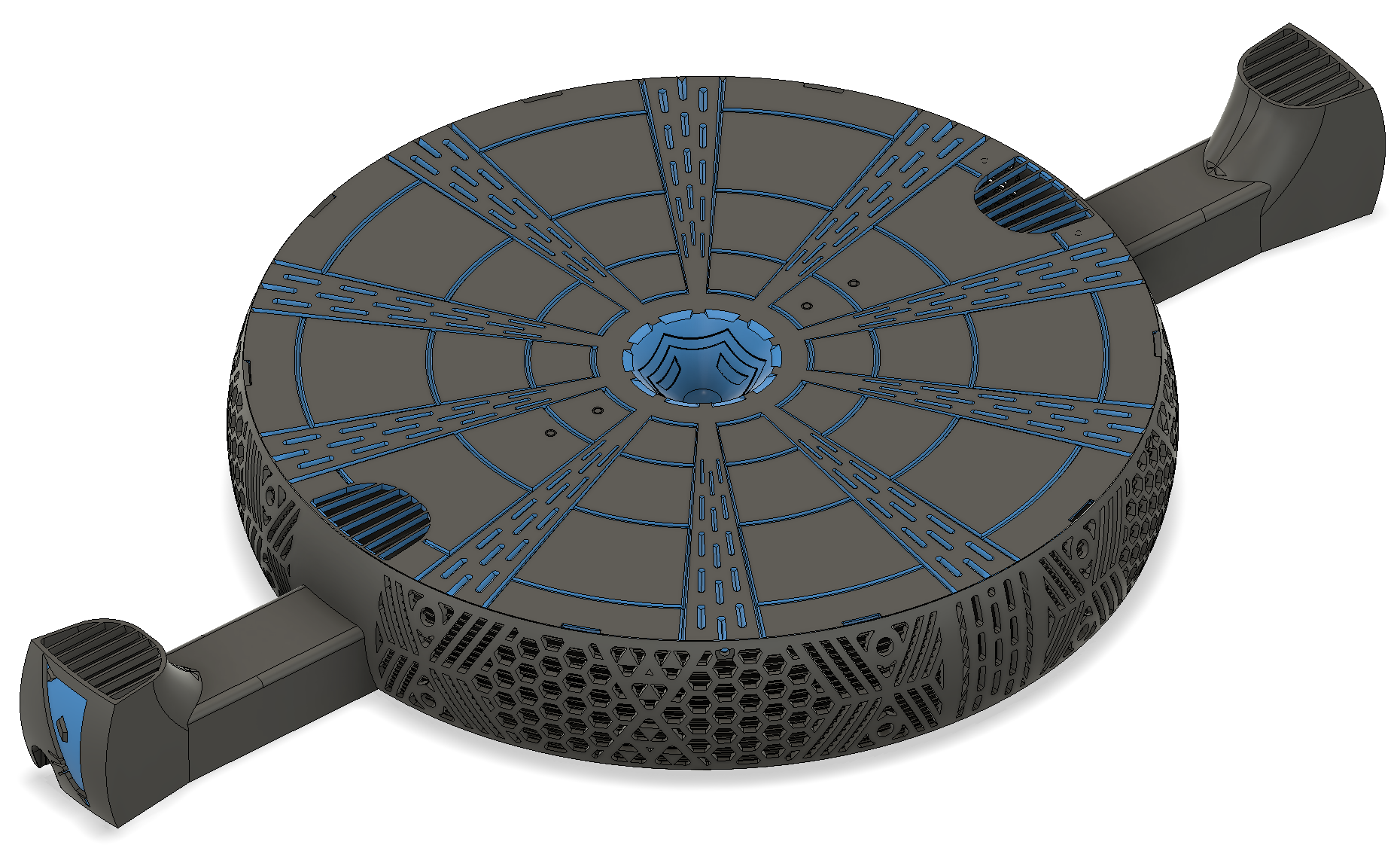

Nevermore Rat trap với ống xả rộng

Chỉnh sửa bộ lọc Carbon của 0ndsk4 dành cho V-Core với hình học ống xả được cải tiến. Đã được đăng ở đây với sự cho phép của tác giả.

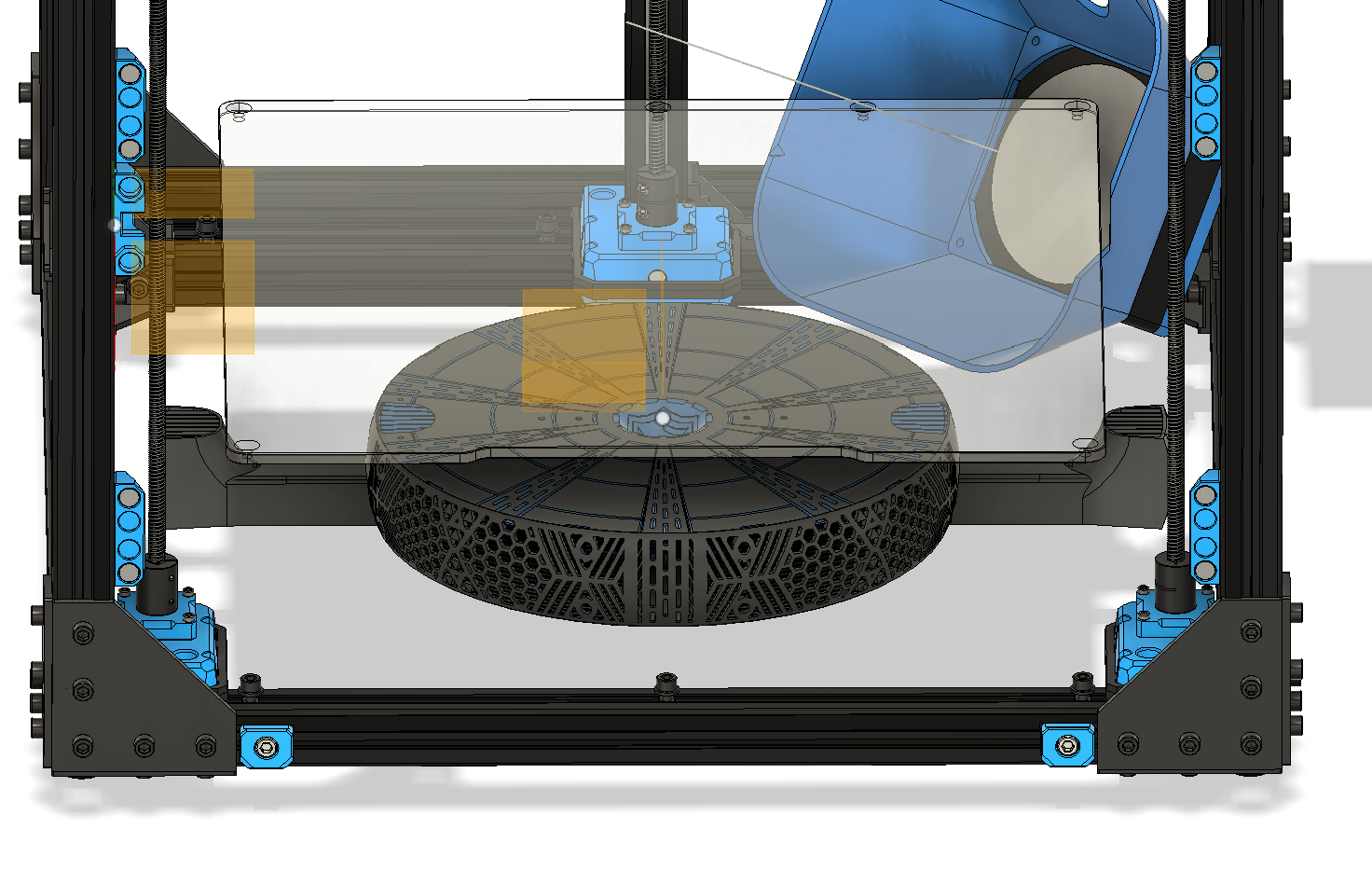

Ống xả giờ thổi không khí sang ngang nhiều hơn để khay không bị làm mát từ phía dưới. Góc xả không thay đổi, chỉ có vị trí. Cầu nối giỏ được cải thiện để dễ in và các thay đổi nhỏ khác.

Có phiên bản cho máy in giường 300, 400 và 500 mm.

File STEP nằm trong ZIP vì nó có dung lượng 130 MB khi giải nén.

Hướng dẫn STL: STL chứa tất cả các khối cần thiết, tôi nghĩ vậy.

1. Tải vào slicer → Chia thành các bộ phận
2. Xóa tất cả các bộ phận bạn không cần

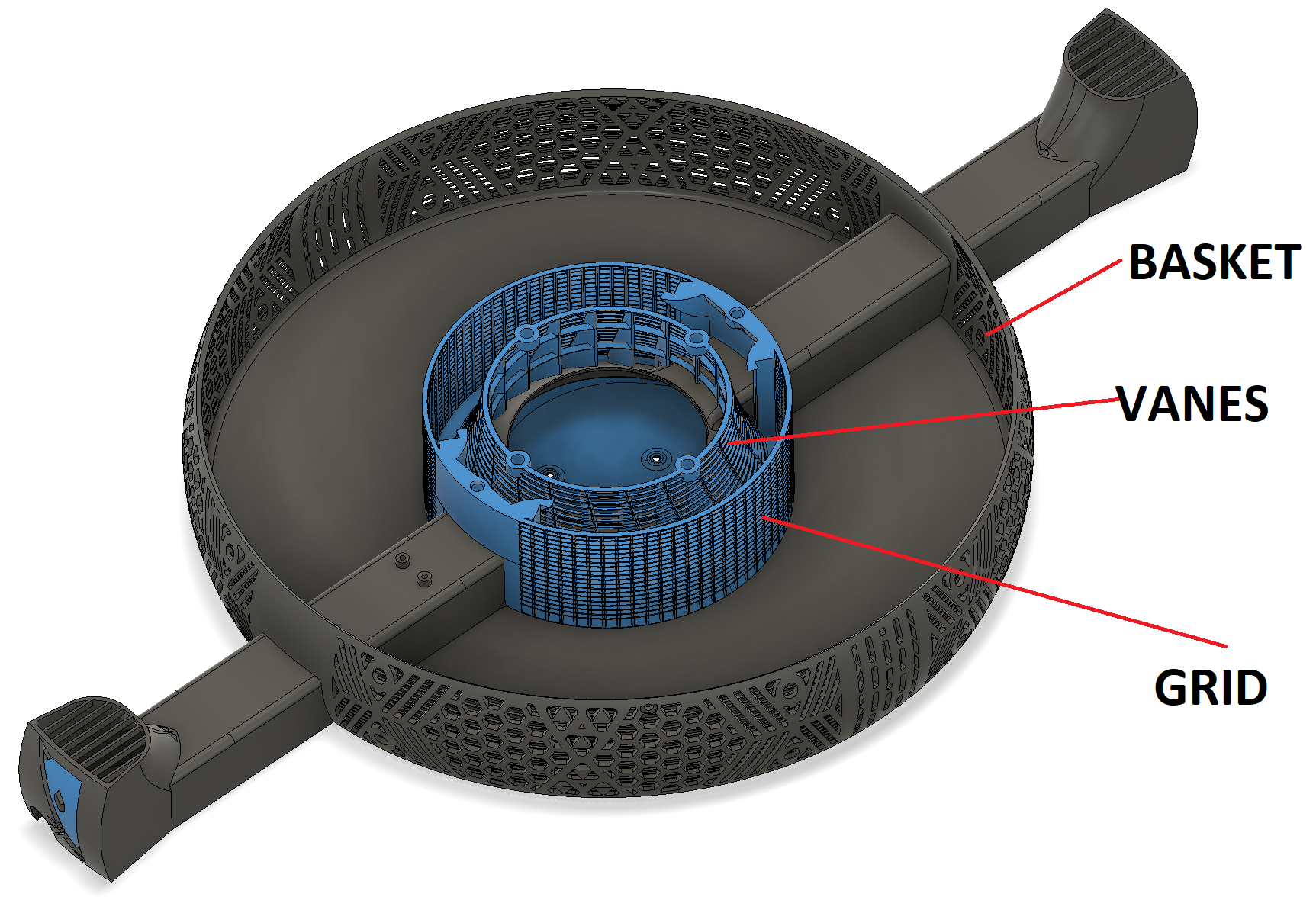

3. Nếu in Giỏ, hãy giữ lại "Cánh quạt" (không có bộ lọc HEPA) hoặc "Lưới" (bao gồm bộ lọc HEPA)

BOM:

Quạt BFB0712HF, ví dụ: www.aliexpress.com/item/1005004252008775.html

Chèn đồng thau M3; dài 5mm; OD 4.5mm

Ốc vít M3 các loại

Tìm sự giúp đỡ tại:

https://discord.com/channels/1017933489779245137/1039282050978566214

https://github.com/nevermore3d/RatPack

Nhật ký thay đổi:
V2: Thêm phiên bản 300 mm
V3: Sửa dữ liệu - các tệp được xuất với một số tính năng bị ẩn (ví dụ: sửa lỗ nắp); Thêm BOM. Giấy phép thay đổi để phù hợp với bản gốc
