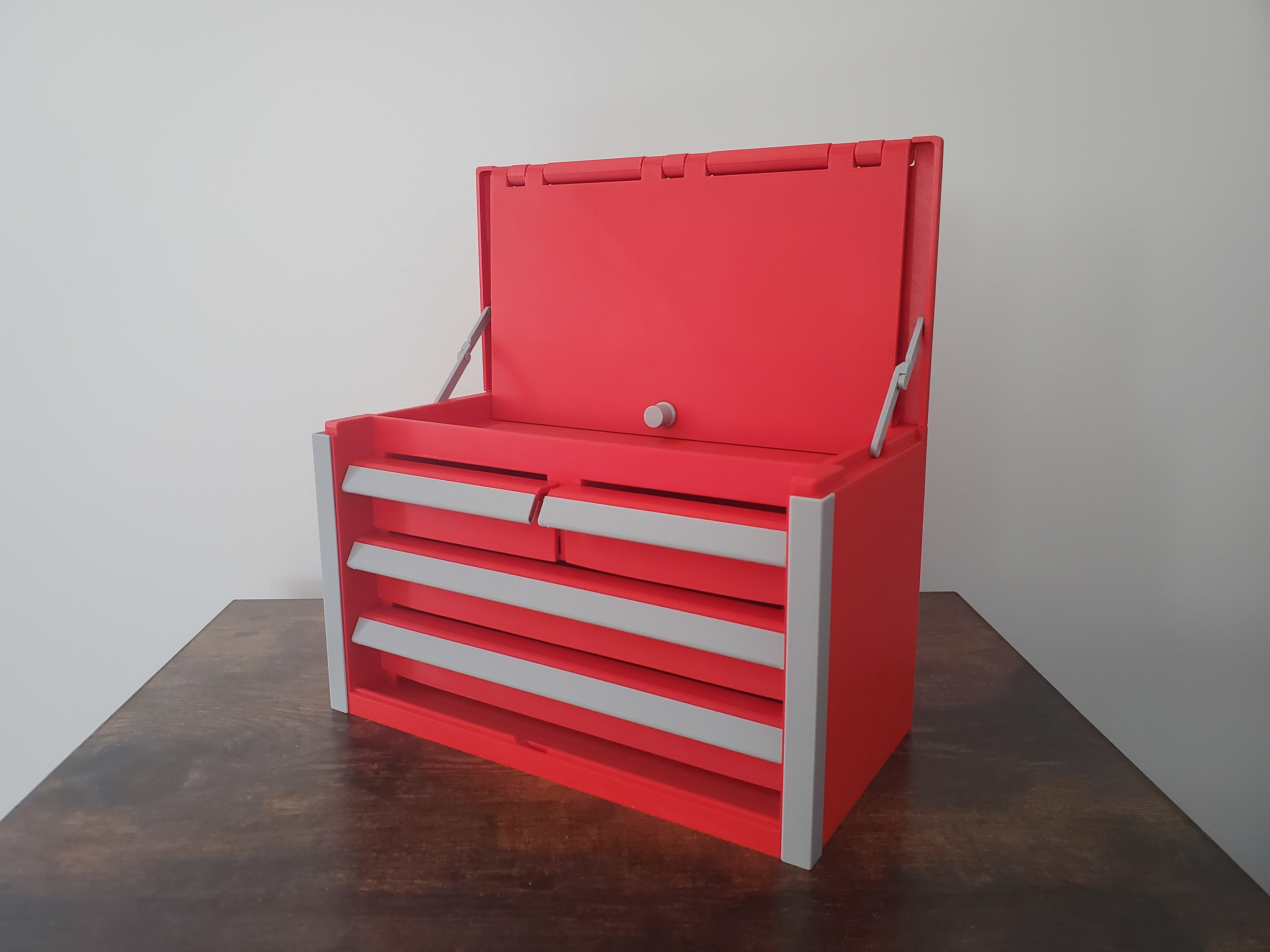

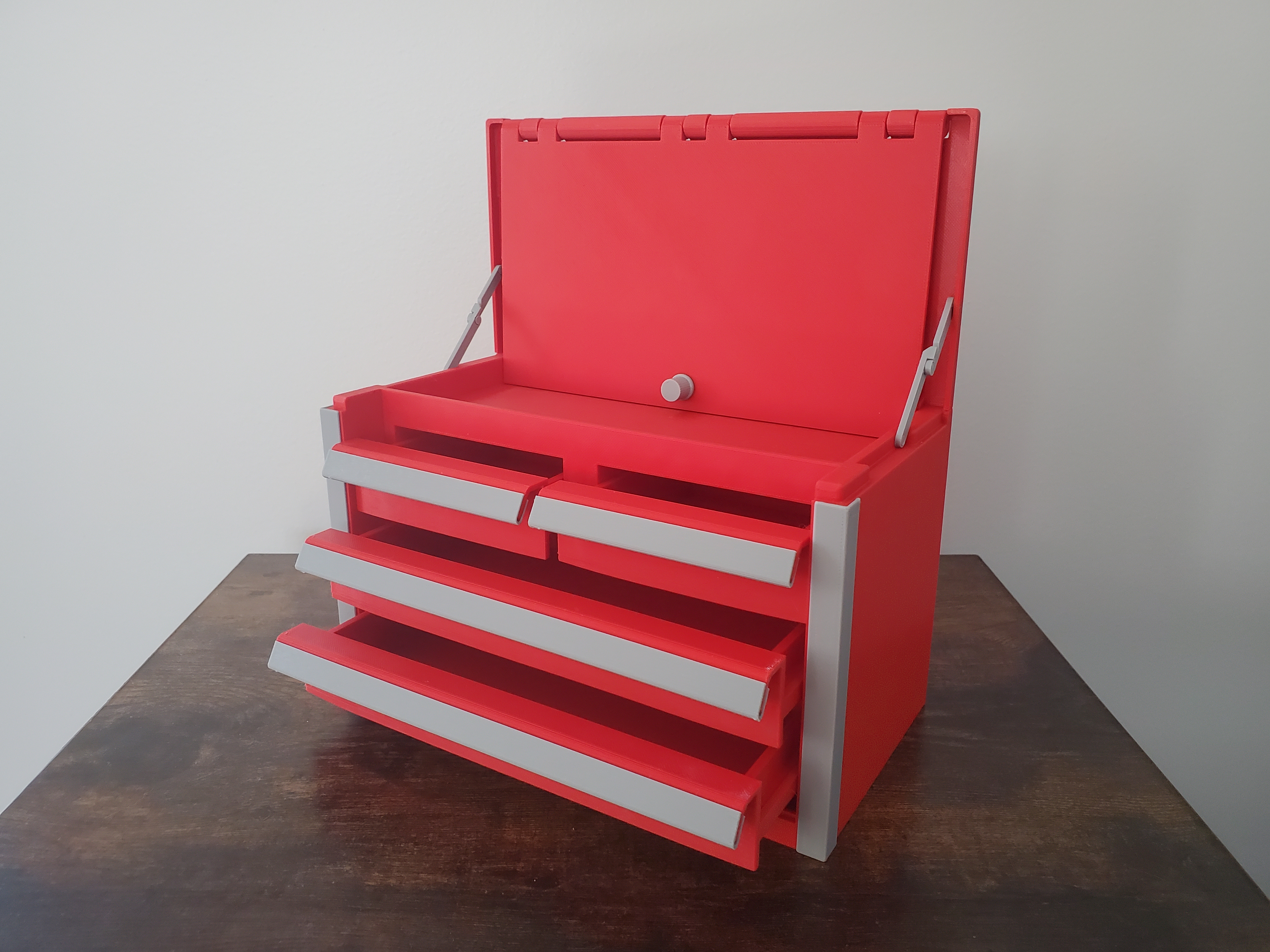

Tủ dụng cụ mini để bàn - Tủ trên: Phiên bản 4 ngăn kéo

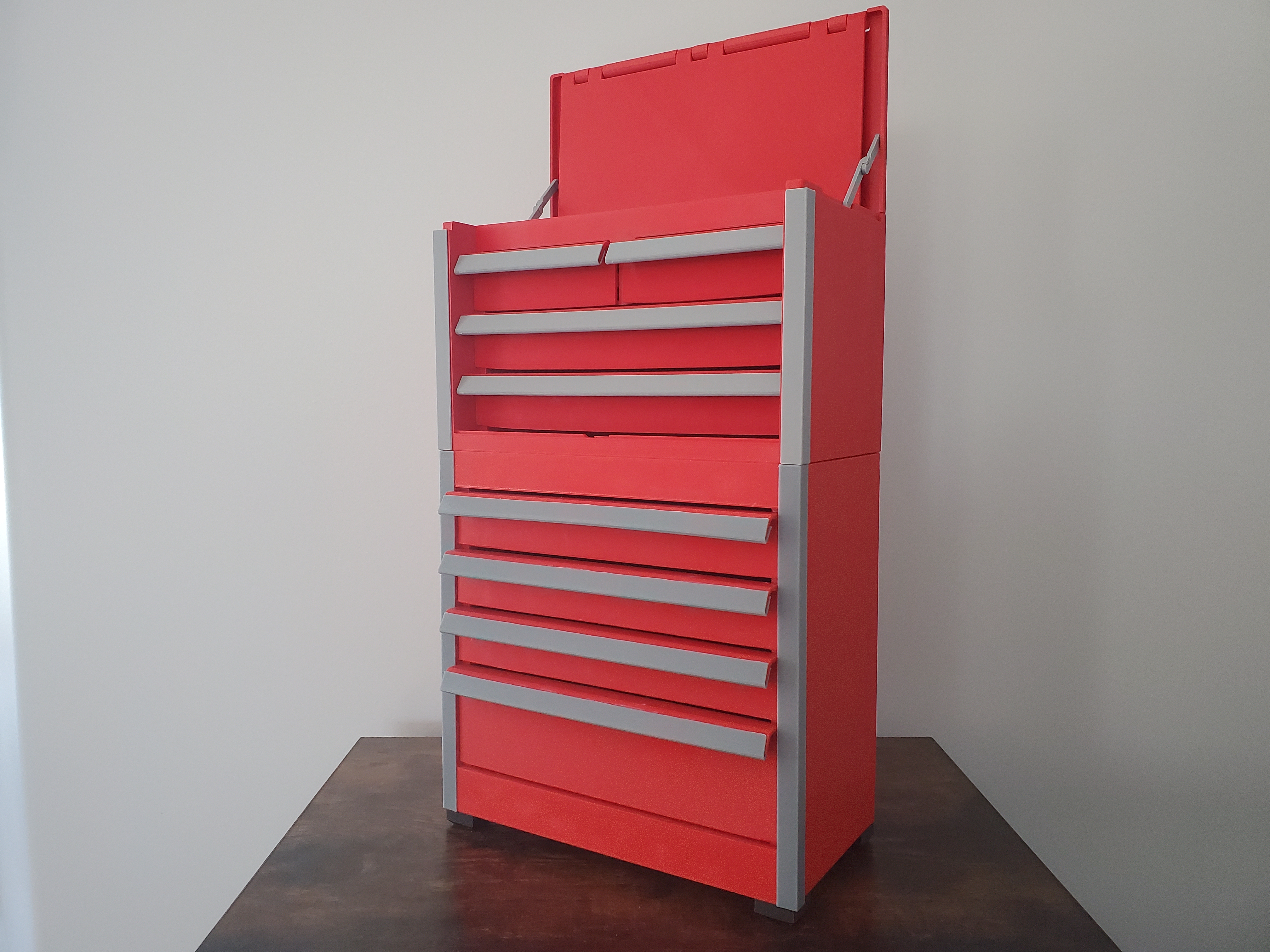

Mô hình này là phần tiếp theo của dự án Hộp dụng cụ mini để bàn của mình.

Mình đã tạo ra nhiều phiên bản khác nhau cho cấu hình ngăn kéo mà các bạn yêu thích.

Các cấu hình hiện tại:

• 4 ngăn kéo (2 ngăn đầy, 2 ngăn nửa kích thước)

Các cấu hình có thể có trong tương lai:

• 2 ngăn kéo (kích thước đầy)
• 5 ngăn kéo (1 ngăn đầy, 4 ngăn nửa kích thước)
• 6 ngăn kéo (6 ngăn nửa kích thước)

Mô hình này có nắp gập hoạt động như thật với các thanh khóa để giữ nắp mở, và một chốt xoay để giữ nắp đóng... khi đóng.

Các bộ phận in:

• 1x Tủ trên

• 1x Tấm che trên

• 1x Tấm che phía trước

• 2x Ngăn kéo đầy

• 2x Ngăn kéo nửa kích thước

• 2x Tay nắm ngăn kéo đầy

• 2x Tay nắm ngăn kéo nửa kích thước

• 1x Nút chốt

• 1x Chốt

Các bộ phận in cho bản lề khóa:

• 4x Chốt bản lề đơn
• 2x Chốt bản lề đôi
• 1x Bản lề trên TRÁI
• 1x Bản lề trên PHẢI
• 1x Bản lề dưới TRÁI
• 1x Bản lề dưới PHẢI

Do kích thước của tủ dưới ban đầu và mong muốn tủ trên khớp với nó, mình bị giới hạn về chiều sâu, điều này ảnh hưởng đến kích thước của tấm che phía trước. Điều này khiến nó trượt vào khay bộ phận phía trên khi mở, và các vật dụng đặt trong đó có thể cản trở tấm che di chuyển nếu bạn muốn mở hoặc đóng nó (chi tiết nhỏ).

                                                                                                                                                                                                                                                                                FIGURE 1

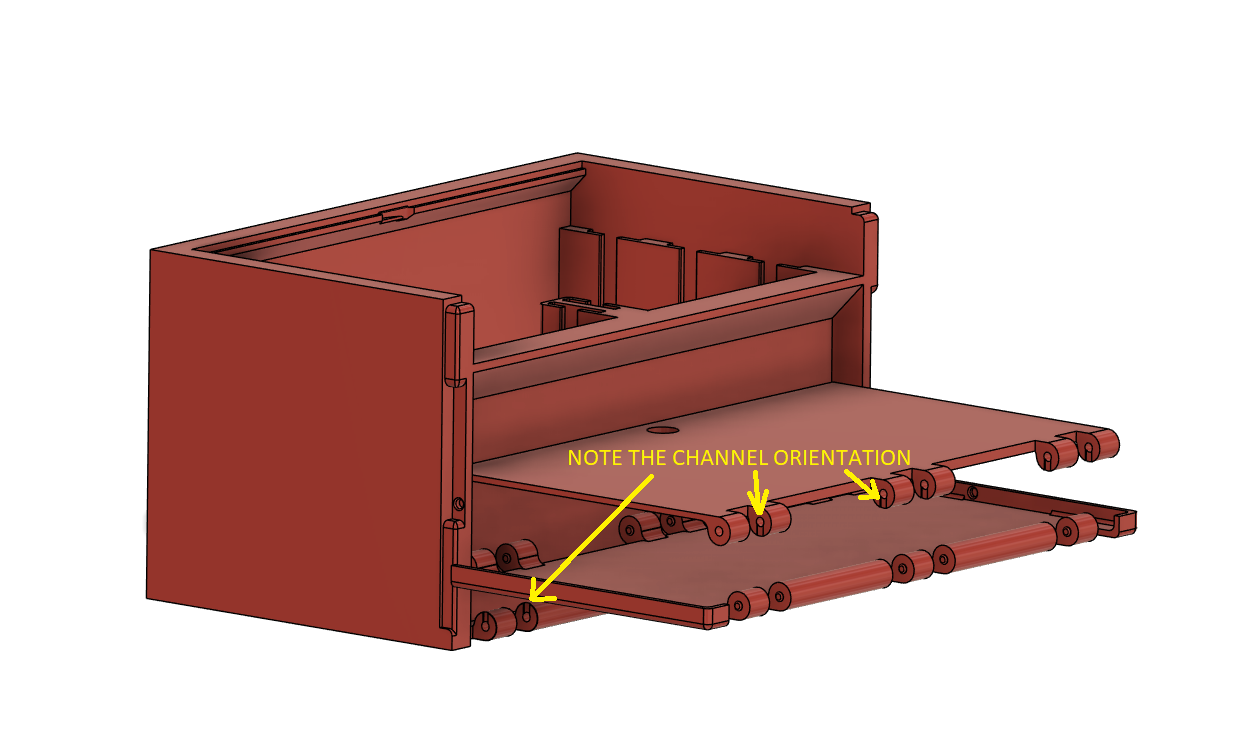

Khi lắp ráp nắp, có các rãnh nhỏ được tích hợp trong bản lề để hỗ trợ lắp ráp, giúp nắp dễ dàng khớp vào nhau hơn (HÌNH 1). Bên trên là cách các tấm che cần được định hướng khi ép chúng vào nhau. Đặt tủ nằm ngửa và ép các bản lề vào nhau như hình trên. Sẽ có một chút lực cản nhưng nó sẽ khớp vào vị trí và gập lại dễ dàng sau khi hoàn thành.

                                                                                                                                                                                                                                                                                FIGURE 2

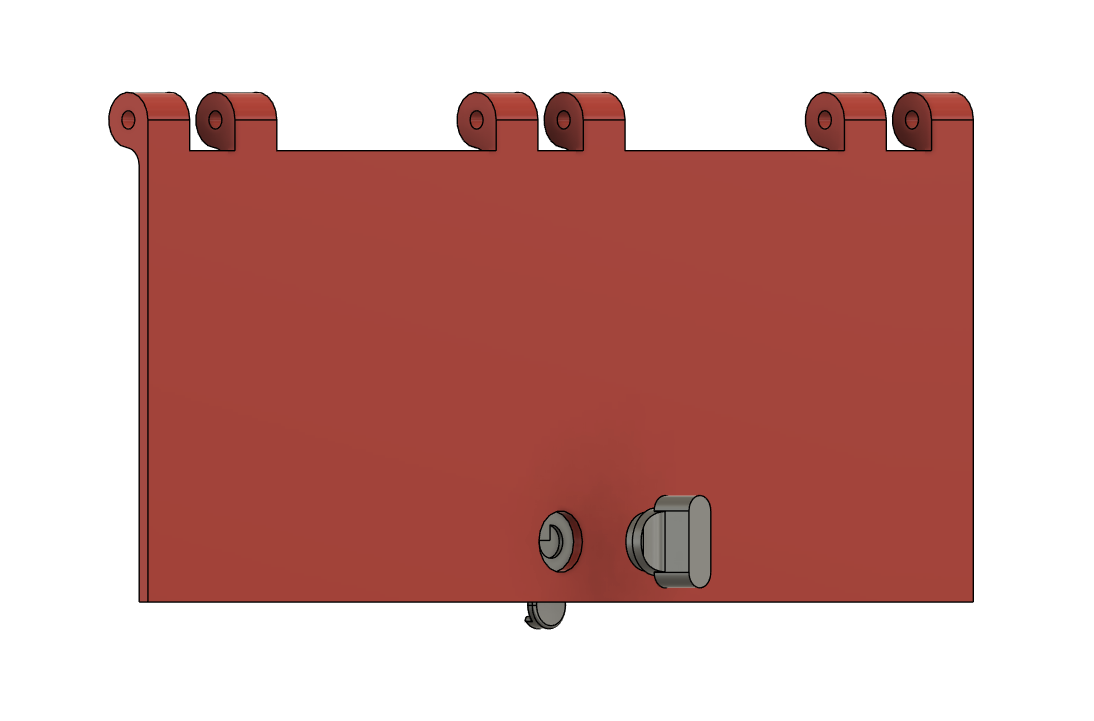

Cơ chế khóa khá đơn giản, mỗi bộ phận có một rãnh hình quạt giúp định vị các bộ phận khi dán chúng lại với nhau. Cho một ít keo vào một mặt và lồng chúng qua lỗ trên tấm che phía trước.

                                                                                                                                                                                                                                                                                FIGURE 3

Một số người dùng gặp sự cố với support và khi in ngăn kéo trong dự án gốc. Hình 3 cho thấy nơi cần tô màu support ORGANIC màu xanh lam và tránh màu đỏ. Lưu ý về thanh trượt ngăn kéo, chỉ phần bên ngoài của thanh trượt mới có support, vì khi bản in tiến triển, bộ phận thực sự tiếp xúc với tủ sẽ không cần support. Điều này giúp tránh mọi support còn sót lại làm cản trở ngăn kéo trượt vào và support dễ dàng bị bẻ ra. Khi tô màu support, mình dùng góc 35 độ làm góc ép và bật smart fill với “chỉ các phần nhô ra”.

Chi tiết tùy chọn:

Các bộ phận của thanh khóa RẤT NHỎ và dễ bị mất, nên hãy cẩn thận khi lắp ráp! Khi lắp ráp chúng, VUI LÒNG CHÚ Ý ĐẾN HƯỚNG CỦA CÁC BỘ PHẬN KHI LẮP RÁP THANH KHÓA, NẾU KHÔNG NẮP SẼ KHÓ ĐÓNG VÌ CÁC CHỐT SẼ CỌ VÀO NHAU!

Đầu của các chốt cần được lắp sao cho chúng nằm VỪA VẶN trong các lỗ khoét. Đây là các bộ phận RẤT NHỎ và có thể cần kiểm tra nhanh và cạo nhẹ lỗ bằng dao để đảm bảo có đủ diện tích khoét để đầu chốt có thể trượt vào. Mình thấy rằng để lắp ráp bản lề, đặt các chốt trên một bề mặt phẳng và ấn bản lề lên chúng sẽ dễ dàng hơn nhiều so với việc cố gắng đẩy các chốt vào bản lề bằng tay.

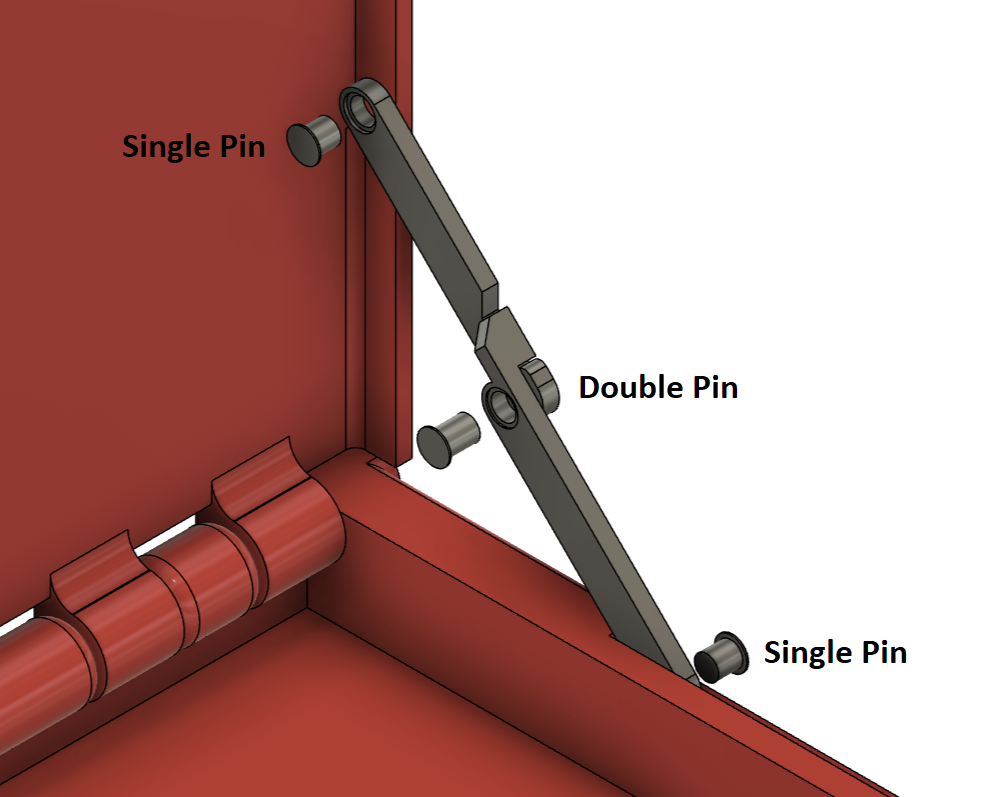

Bên dưới (HÌNH 4) là hình ảnh cách bản lề bên phải cần được lắp ráp. Chỉ các chốt đơn mới cần được dán vào nắp và tủ, hãy cẩn thận không dán chốt vào bản lề!

                                                                                                                                                                                                                                                                                FIGURE 4

Mình đã cố gắng tiếp thu phản hồi từ dự án gốc để cải thiện cái này. Những cải tiến đáng chú ý bao gồm:

• Kích thước ngăn kéo đã được cải thiện và các bản in của mình trượt rất dễ dàng vào tủ.
• Tay nắm ngăn kéo đã được thay đổi để dễ in hơn.

Dự án này được in bằng PLA, mà mình thấy hoạt động tốt hơn nhiều so với PETG mà mình đã sử dụng cho tủ dưới.

• Chiều cao lớp 0.2mm với đầu phun 0.4
• Infill 7% Cubic
• Không cần support ngoại trừ tay nắm và thanh trượt ngăn kéo (một lần nữa, hãy sử dụng support dạng cây hữu cơ, grid sẽ thất bại!)

Mình đánh giá cao sự ủng hộ mà mình nhận được từ dự án gốc, mình hy vọng mọi người cũng có thể tận hưởng cái này!

Nếu bạn muốn bán bản in vật lý, hãy cân nhắc tham gia câu lạc bộ thương mại để có thể bán cả những thiết kế miễn phí công khai của mình! Mình muốn tiếp tục làm cho các mô hình miễn phí cho mục đích sử dụng cá nhân, nhưng cũng cung cấp một tùy chọn cho những ai muốn bán hợp pháp bản in tác phẩm của mình.
