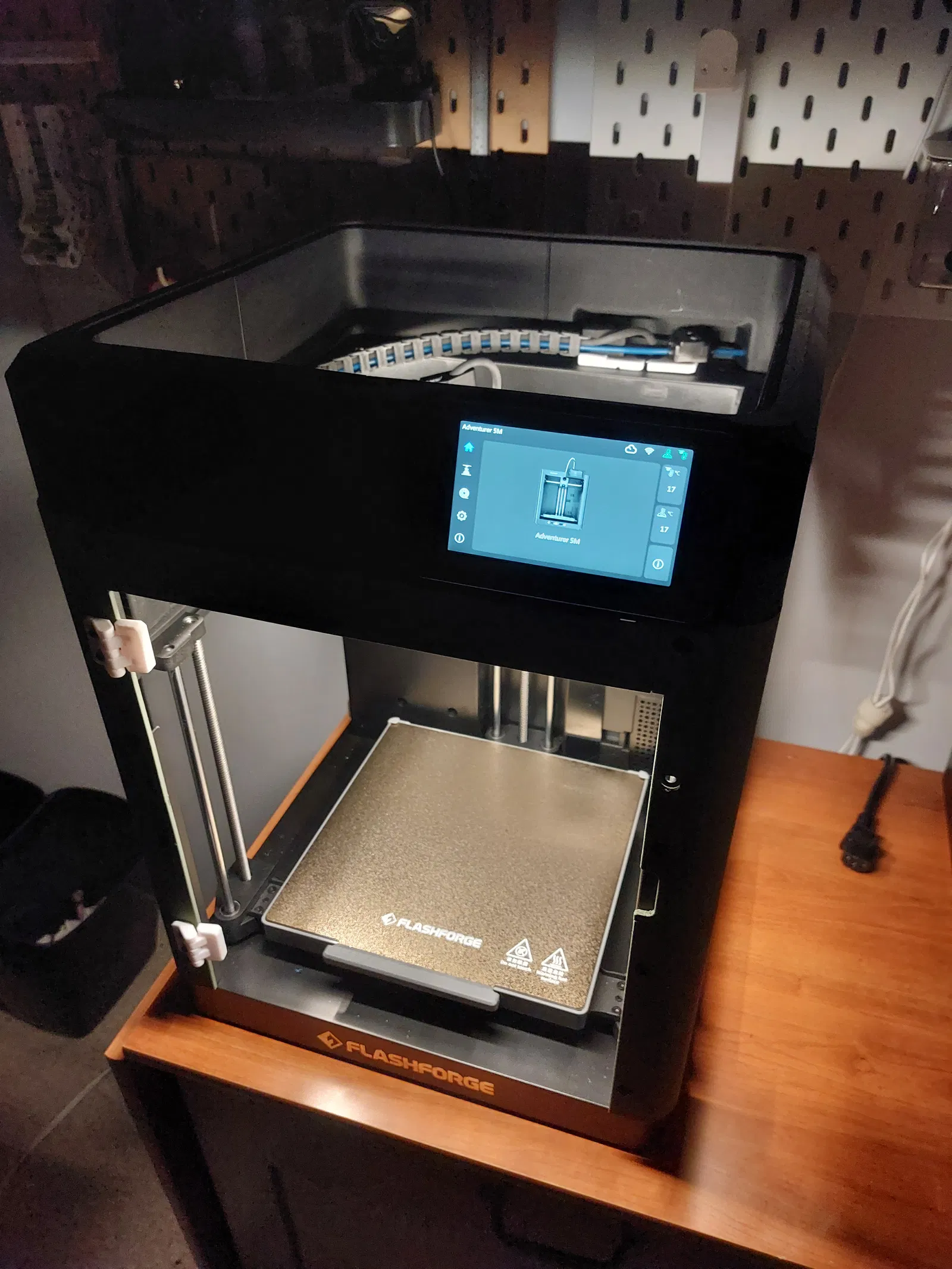

Thanh đèn LED Flashforge Adventurer 5M có Nam Châm

Tui có khoét lỗ để gắn nam châm 5x2mm vô mấy cái thanh đèn LED này cho AD5M á, để dễ dàng di chuyển hay tháo ra lúc cần.

Cũng có khoét lỗ ở cuối để nối nhiều thanh lại với nhau.

Model có 8 lỗ nam châm, tui xài 4 cái mỗi thanh là thấy dính ngon lành rồi.

*Lưu ý: nam châm dễ bị mất từ tính ở nhiệt độ cao. Bạn tự chịu rủi ro nha. Cái này chưa test trên máy in kín hoàn toàn khi in các loại nhựa chịu nhiệt cao như ABS.

Hướng dẫn lắp đặt

*Lưu ý: Rút phích cắm máy trước khi lắp đặt. Kinh nghiệm/kiến thức của tui về hàn và điện tử còn hạn chế, chỉ chia sẻ những gì tui đã làm và kết quả. Tự chịu trách nhiệm nha.

• Tui đã in và lắp 3 thanh đèn.
• Bạn cần dây đèn LED 24 volt và đầu nối JST XH 2.54 2 chân, cắm vô cổng màu vàng ở bo mạch chủ phía sau máy.
• Đèn sẽ sáng khi máy bật. Tui quyết định thêm nút bấm vô dây nối để có thể bật/tắt đèn thủ công.
• Tui hàn sẵn đầu nối JST vô giữa mỗi dây đèn, nên có thể tháo từng cái ra riêng để bảo trì hay sửa chữa.

Vật liệu đã sử dụng

• 1 mét dây đèn COB LED 24v, bản rộng 8mm (4000K) - Link Amazon
• Đầu nối JST XH 2.54 2 chân - Link Amazon
• Nam châm 5x2mm - Link Amazon
• Ống co nhiệt - Link Amazon
• Một ít dây điện phụ, máy hàn và thiếc hàn, kìm tuốt dây
• Thanh đèn in màu đen, kèm nắp che in màu trắng
• Tùy chọn - nút bấm để bật/tắt thủ công - Nút nhấn 12mm Link Amazon

Các bước thực hiện

1. In các file STL và dán nam châm bằng keo siêu dính
2. Cắt dây đèn LED cho vừa kích thước
3. Hàn đầu nối và dây điện vô đèn LED
   1. Dây màu đỏ nối vô cực dương + và dây màu đen nối vô cực âm - (tiếp đất)
4. Bóc lớp keo dán mặt sau của dây đèn LED và dán lên thanh đèn đã in
5. Tùy chọn: Hàn nút bấm của bạn vô dây màu đỏ (cực dương) nằm giữa cổng kết nối và thanh đèn LED gần nhất.

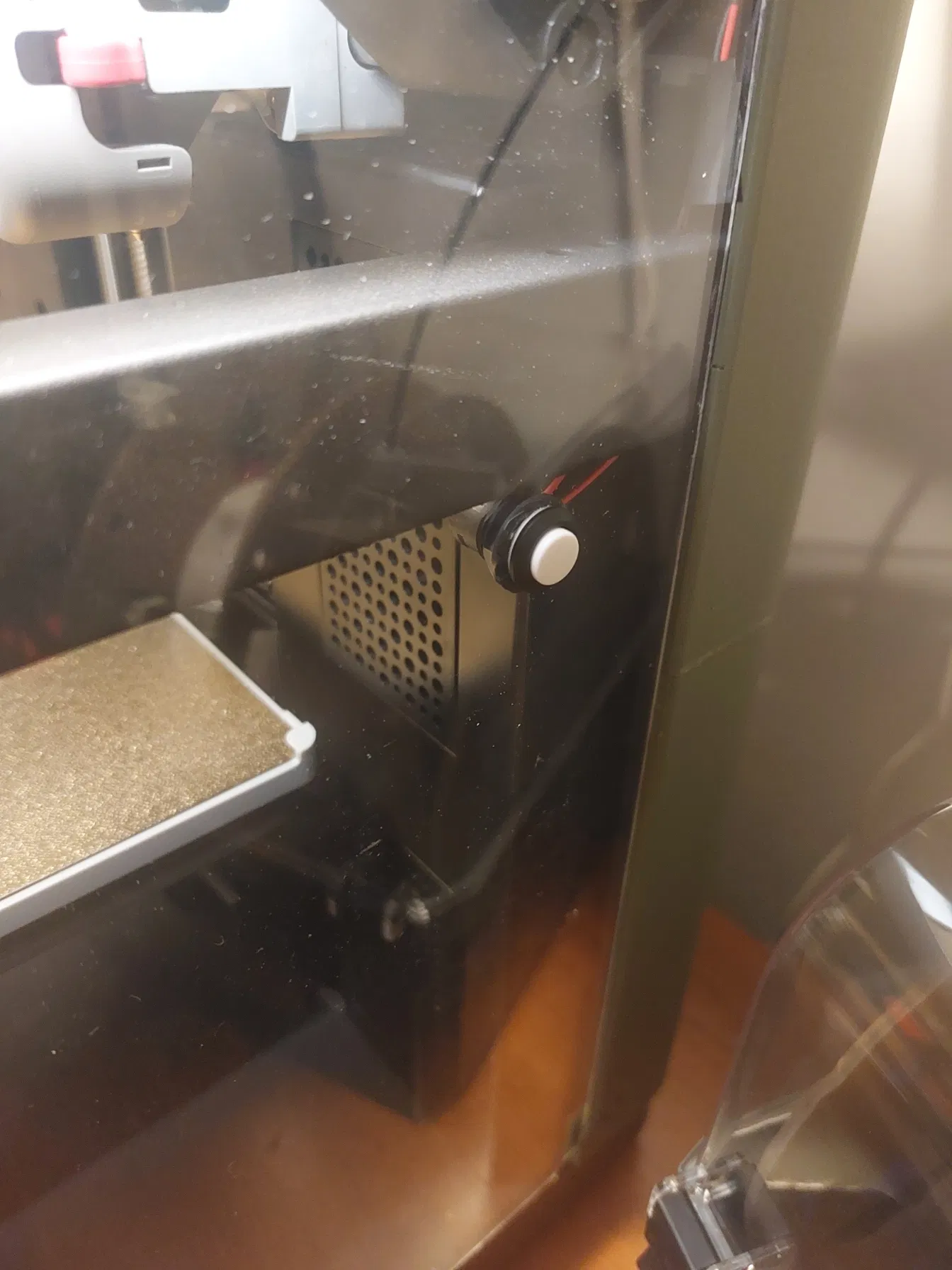

   1. Ở đây tui khoét lỗ 12mm vô hông tủ acrylic của tui và luồn nút bấm vô, nối dây để nút bấm cố định vị trí.

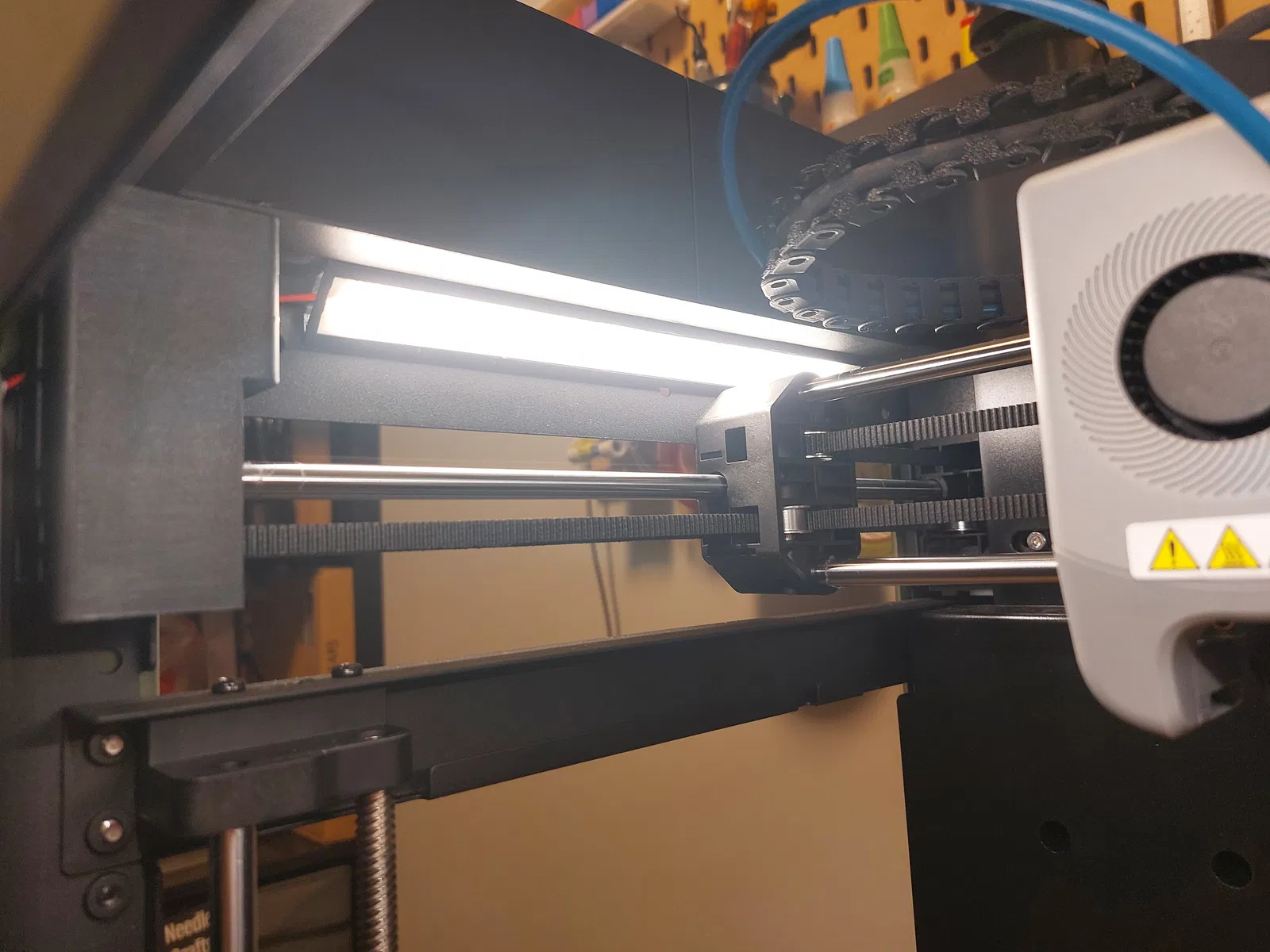

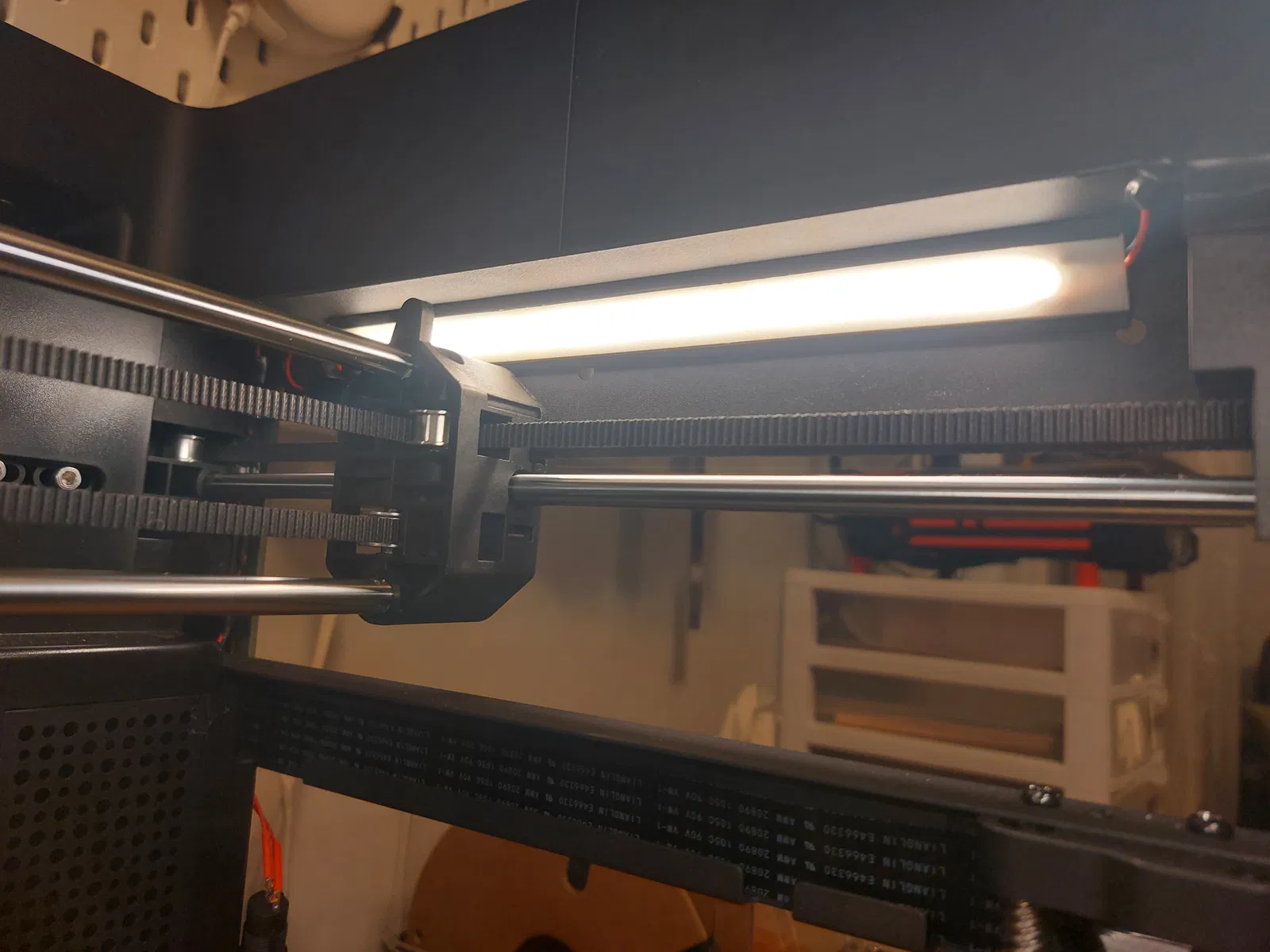

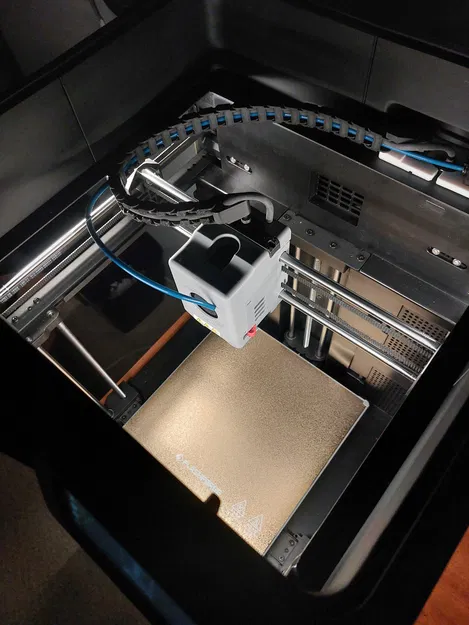

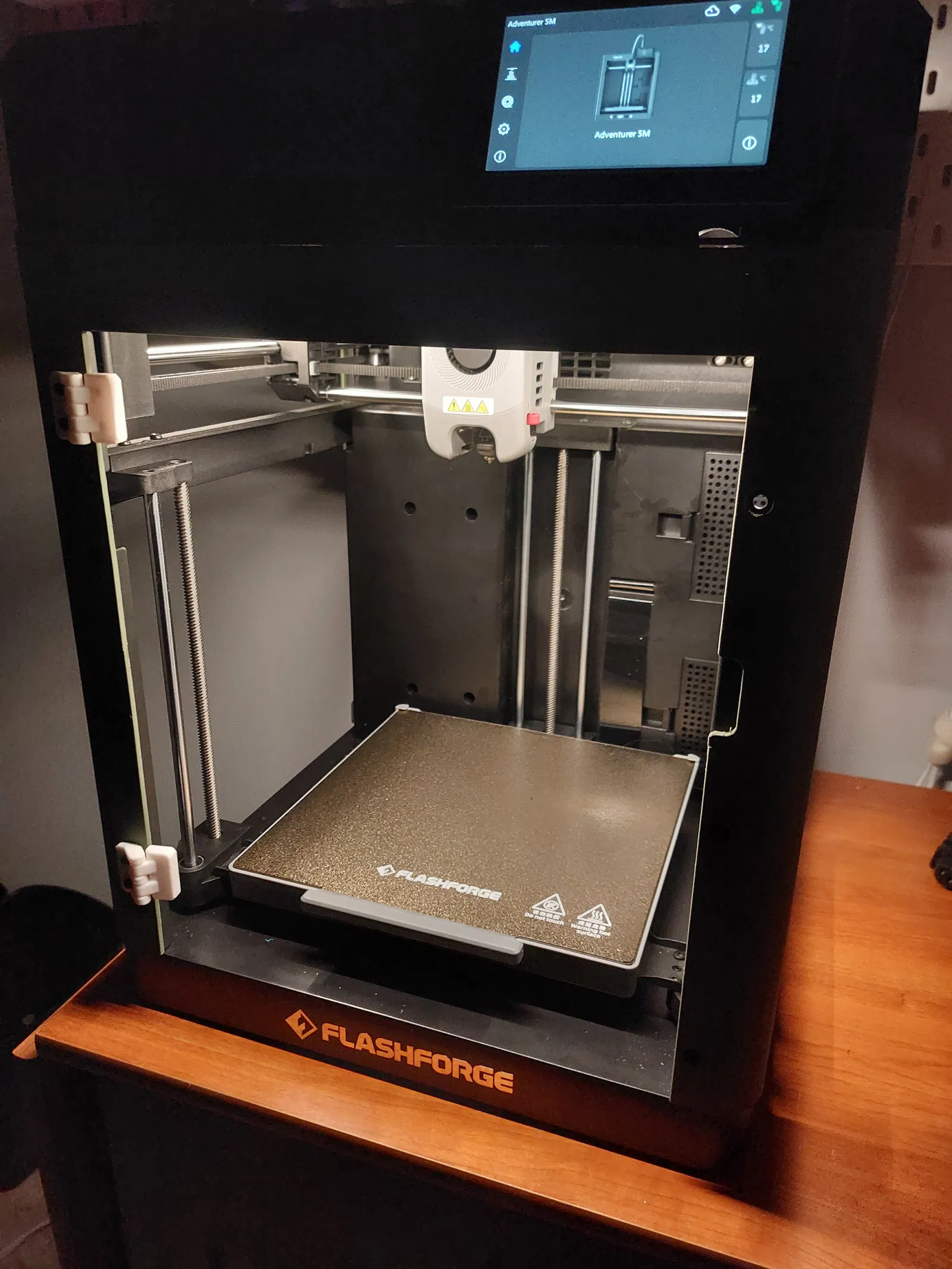

6. Lắp thanh đèn của bạn vào và luồn dây điện qua giữa khung kim loại và các khối nhựa cho ray trượt.
   1. Chỗ này hơi khó và vừa khít, bạn cứ từ từ kiên nhẫn, có thể cần dùng nhíp.

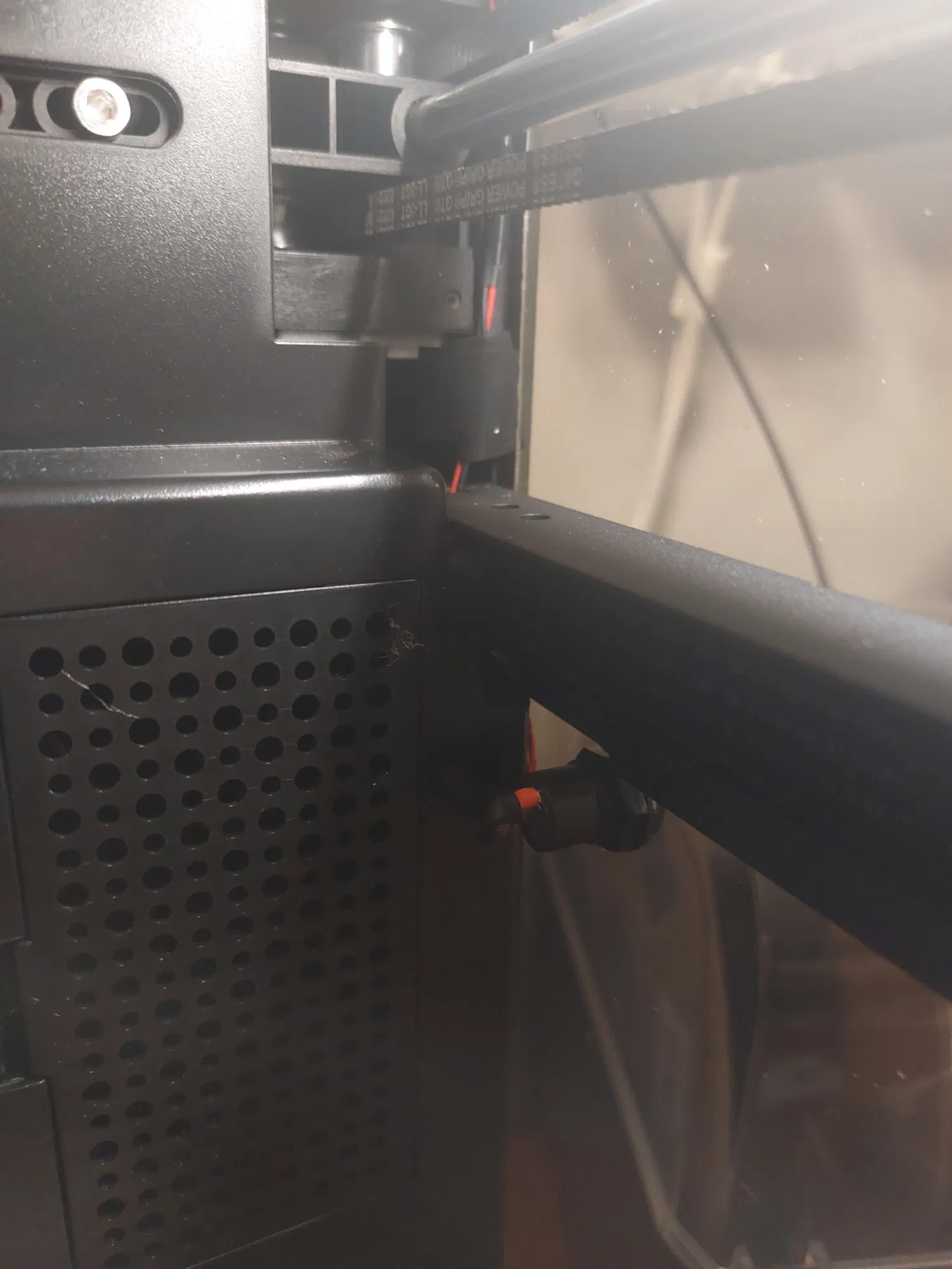

7. Mở nắp sau máy in, tìm cổng màu vàng. Phía trên và bên trái nó có các khe hở thông vào bên trong máy, luồn dây điện qua một trong các khe đó và cắm vô cổng màu vàng.
   1. Cẩn thận khi chọn chỗ đi dây, đảm bảo không dây nào vướng vô ray trượt, dây curoa hay đầu in. Dùng băng keo điện để cố định dây và giấu chúng gọn gàng.

Chúc bạn may mắn!

Nếu có đề xuất gì để cải thiện hoặc bạn có nhiều kinh nghiệm thấy có gì sai sót, cứ liên hệ tui nha.
