Kẹp - Đế điện thoại đa năng cho xe máy

Do mấy cái đế điện thoại trên mạng toàn mắc tiền hoặc xài không được nên tui tự làm một cái luôn.

Lưu ý: Cái này được thiết kế để xài ốc tiêu chuẩn mét và đường kính ghi đông 23mm nha. Liên hệ tui nếu bạn muốn tui sửa lại theo nhu cầu khác nha.

À, cái kẹp này tui làm hơi bự hơn một chút để có thể nhét thêm cao su vô giữa ghi đông và cái kẹp nhựa, để nó không làm trầy ghi đông đó.

Tính năng:

• Đa năng (hầu hết điện thoại đều xài được)
• Điều chỉnh được (cái cục tròn ở giữa cho phép bạn xoay điện thoại và chỉnh góc)
• Giảm rung (mấy bộ phận làm từ TPU để giảm rung - không chắc có hiệu quả lắm không)
• Chắc chắn

Vật liệu:

Tui xài ASA cho mấy bộ phận chính vì nó bền và chống UV tốt. Bạn có thể xài mấy vật liệu tương tự khác (như ABS), đừng có xài PLA nha.

Ba bộ phận làm bằng TPU - mấy cái này bắt buộc phải làm bằng TPU, vì nó được thiết kế để có độ đàn hồi.

Cài đặt máy in:

• Chiều cao lớp: 0.2mm
• ASA: Độ dày thành 1.6mm, đổ đầy 40% kiểu tổ ong, không cần support
• TPU Phần giữa: Độ dày thành 1.2mm, đổ đầy 100%, không cần support
• TPU Kẹp: Độ dày thành 1.2mm, đổ đầy 15%, tự động support

Cách đặt mẫu in thì đúng hết rồi, ngoại trừ cái ASA_MainSection.stl - cái này phải in nằm nghiêng nha. Nhìn kỹ mấy cái lỗ ốc/dẫn hướng, nó có vát một bên thì cái bên đó phải hướng lên trên.

Cái ASA_HandlebarClamp.stl thì bạn có thể in y chang hoặc in nằm nghiêng, tùy bạn quyết định.

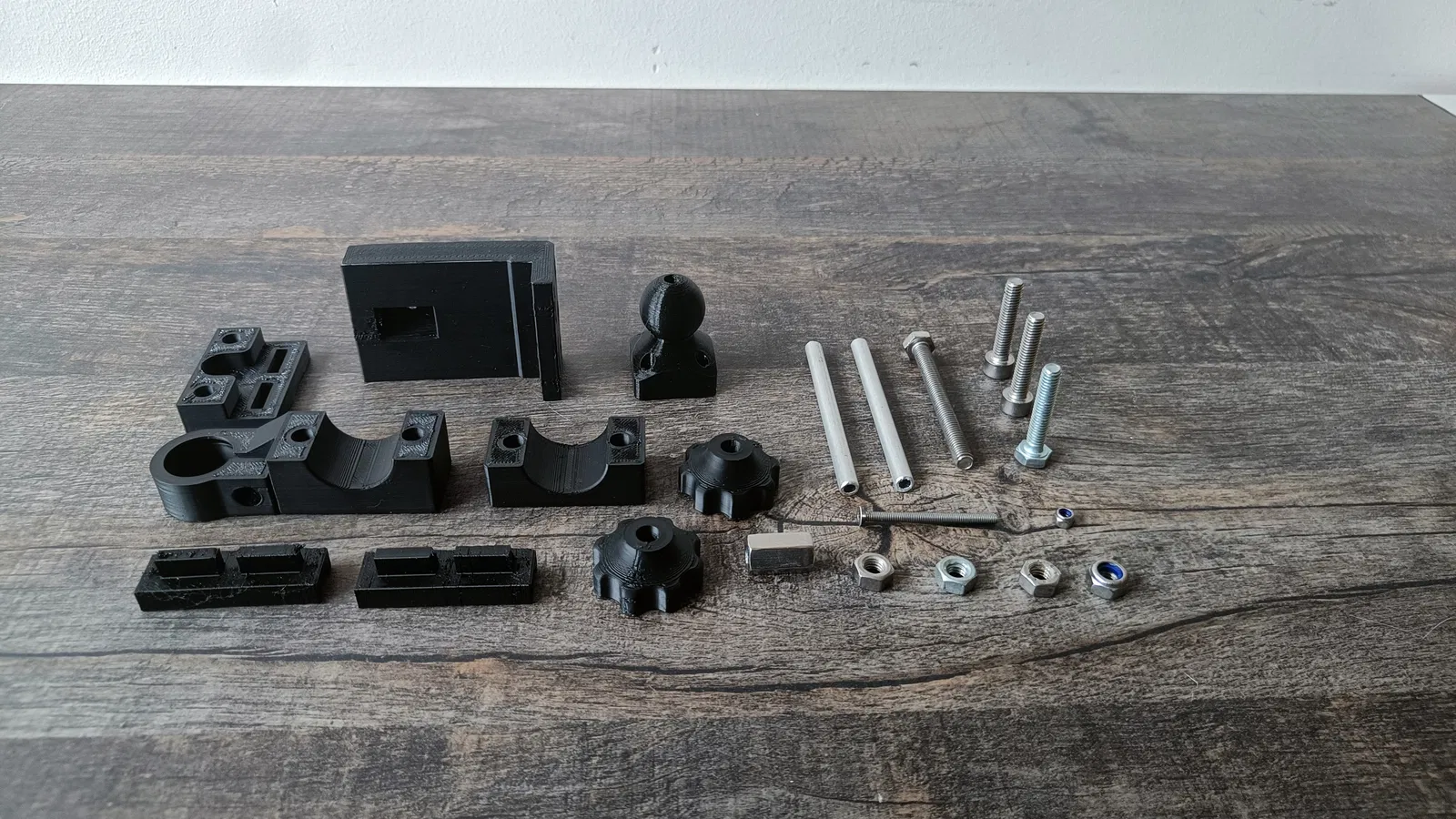

Danh sách vật tư:

• 1x Ốc lục giác M6x60mm
• 1x Ốc lục giác M6x30mm
• 2x Ốc đầu tròn M6x30mm
• 3x Đai ốc M6
• 1x Đai ốc nyloc M6
• 1x Đai ốc dài M6 (18mm)
• 1x Ốc đầu chìm M3x40mm
• 1x Đai ốc nyloc M3
• 4x Vít 2.2x10mm
• 2x Thanh nhôm/thép 6mm, dài 70-80mm

Lắp ráp:

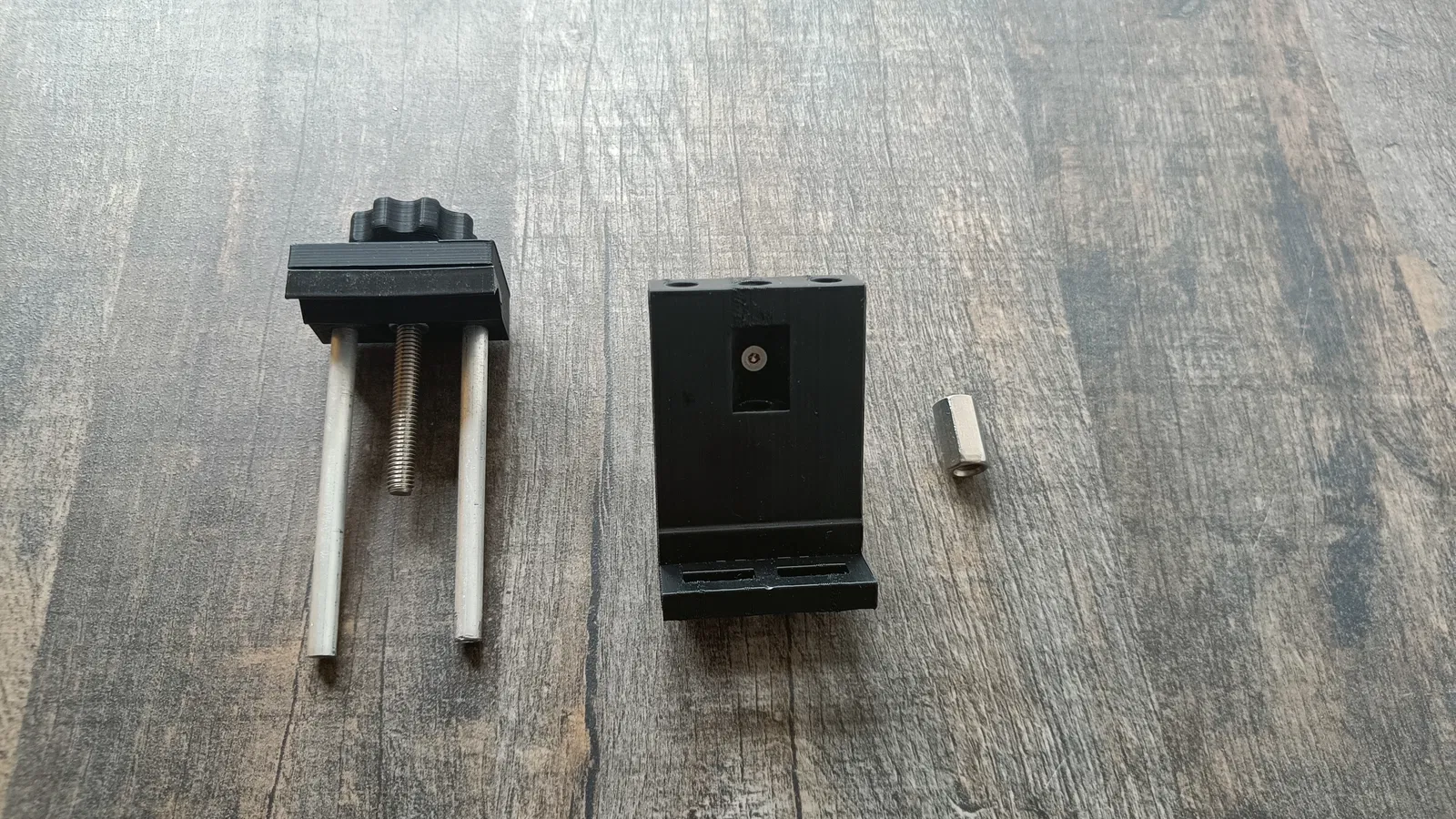

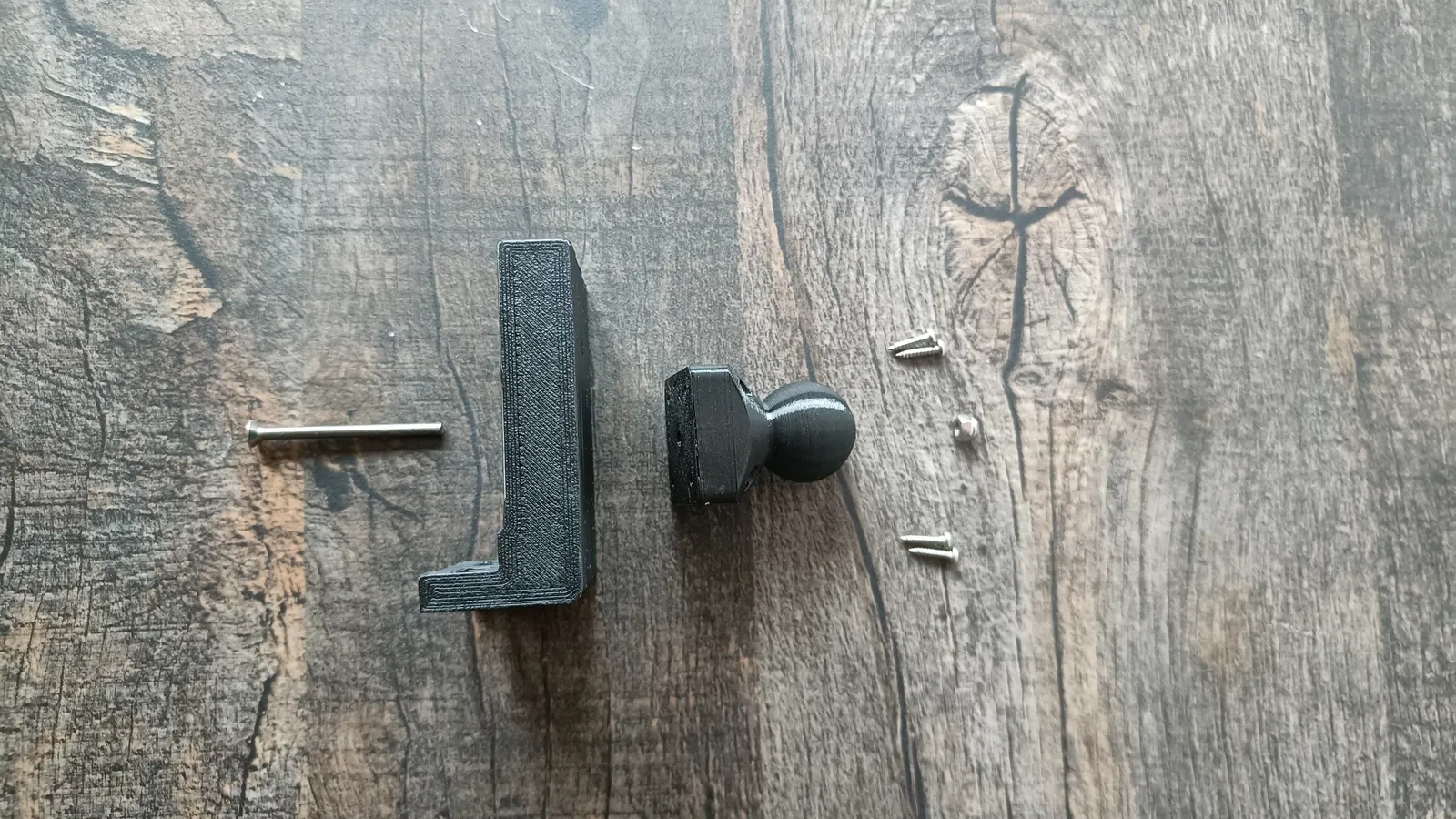

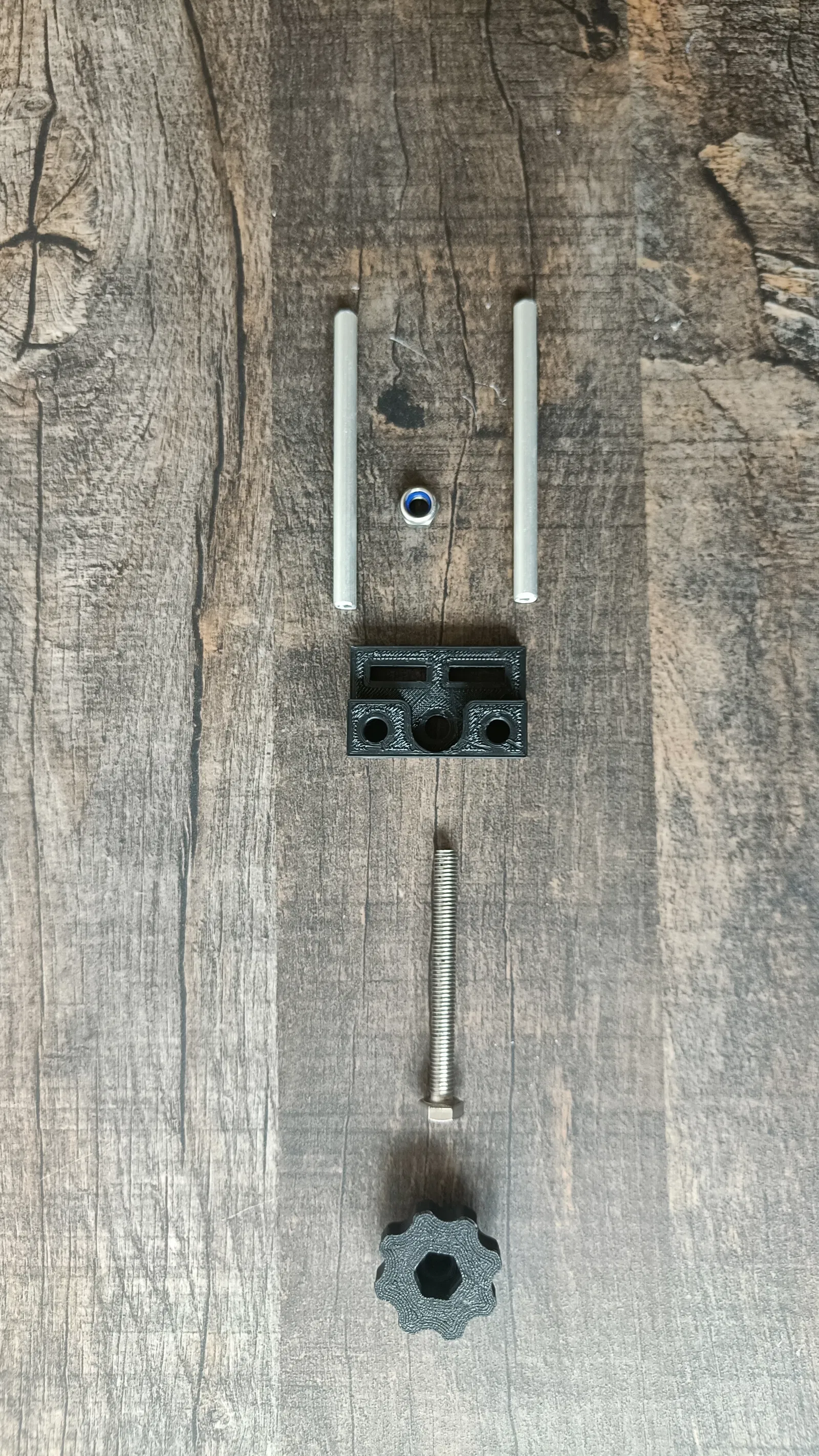

1. Luồn 4 con vít vào phần TPU ở giữa rồi vặn cái bộ phận đó vào phần ASA chính. Sau đó, luồn ốc M3 và đai ốc nyloc M3 vào siết lại (nhưng đừng siết quá chặt nha). Nếu đai ốc nyloc không siết được (cứ xoay vòng vòng), thì dùng tua vít nhỏ giữ nó lại.

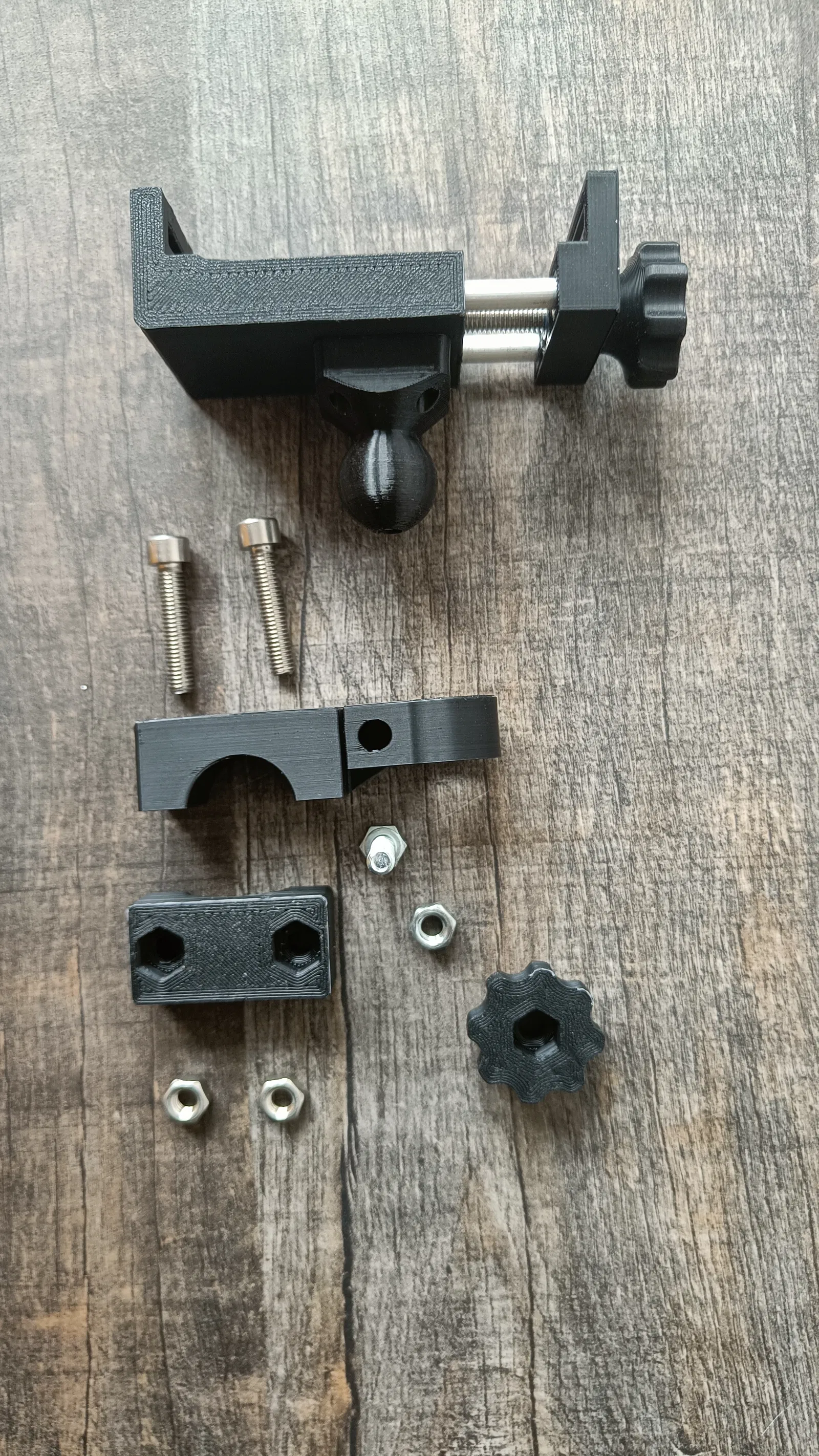

2. Luồn ốc M6x60mm vào chỗ giữ ốc, rồi luồn cả cụm vào phần trên sao cho cái chỗ giữ ốc nằm trên bề mặt phẳng của nó. Sau đó, luồn 2 thanh 6mm vào các lỗ. Khớp nối được thiết kế để rất khít, nên tui đề nghị bạn dùng búa. Cuối cùng, vặn đai ốc nyloc M6 vào ốc cho tới sát trên cùng, gần chặt nhưng vẫn phải xoay tự do được.
3. Luồn đai ốc dài M6 vào lỗ của nó, rồi đặt cả cụm phần trên vào phần chính.

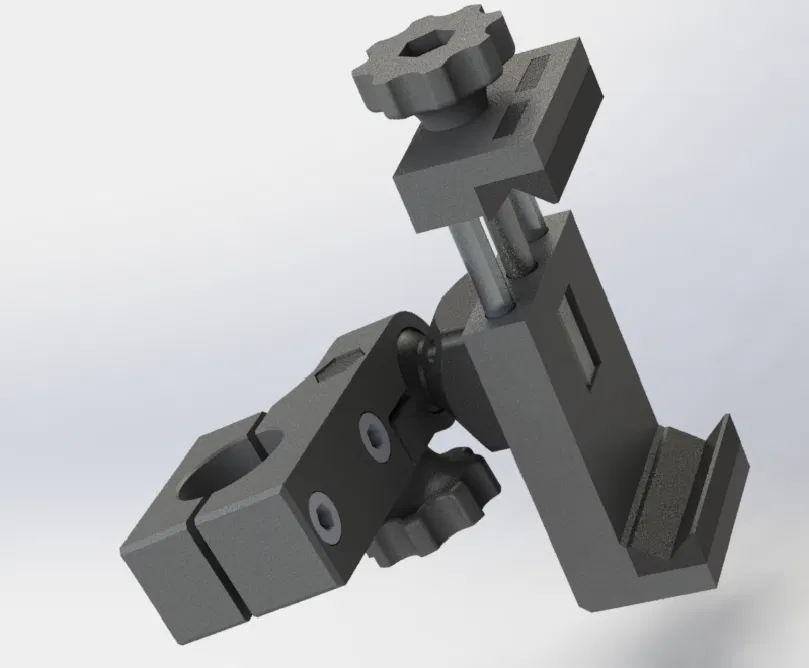

4. Đặt phần ASA chính vào phần TPU chính. Sau đó, lắp tất cả các ốc vít như hình.
5. Lắp hai cái đế TPU ở phần trên và phần chính vào. Khớp nối được thiết kế để rất khít, nên nó sẽ không tự rơi ra khi không sử dụng.

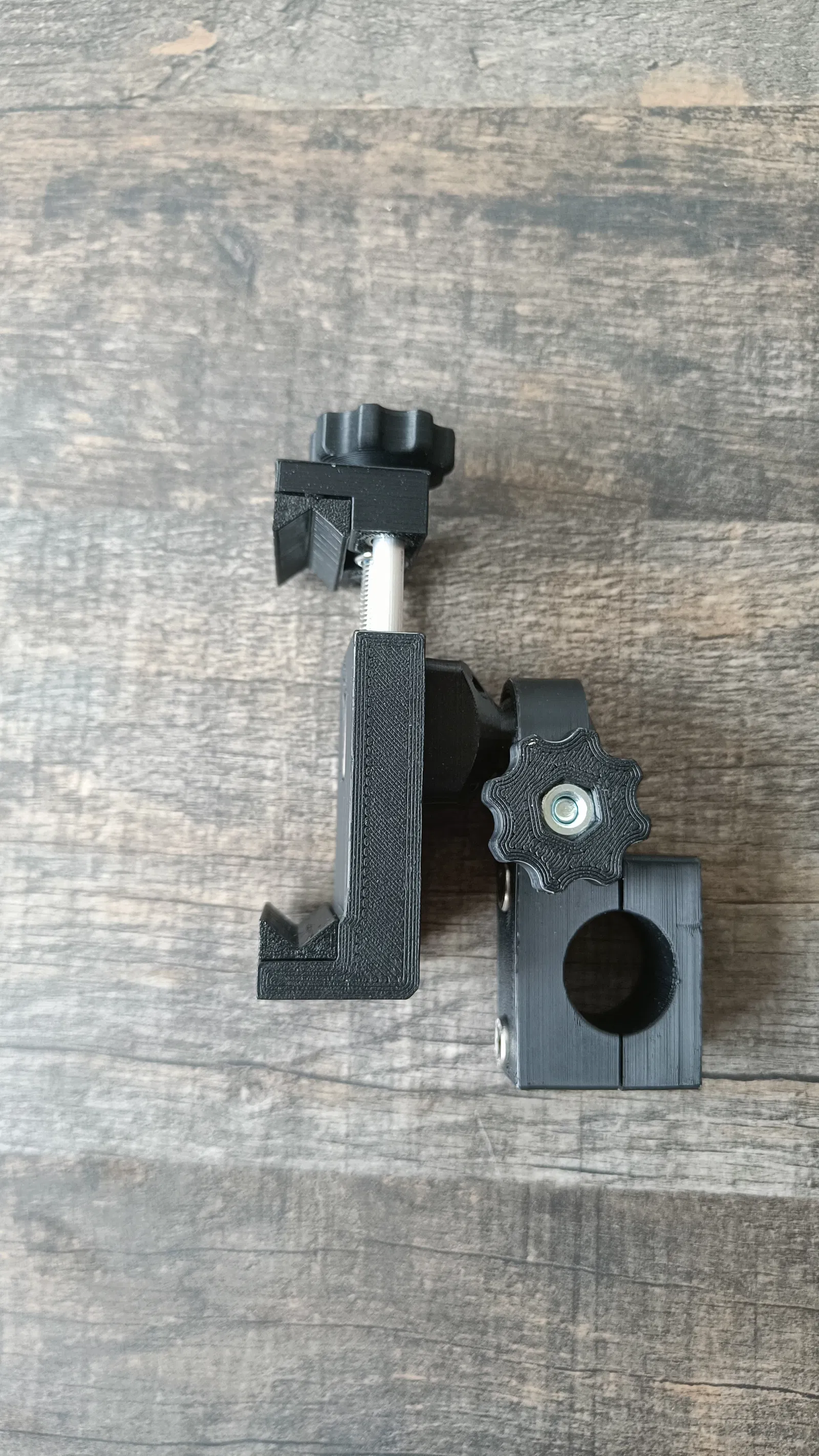

6. Xong rồi đó, bạn hoàn thành rồi!

Thử nghiệm:

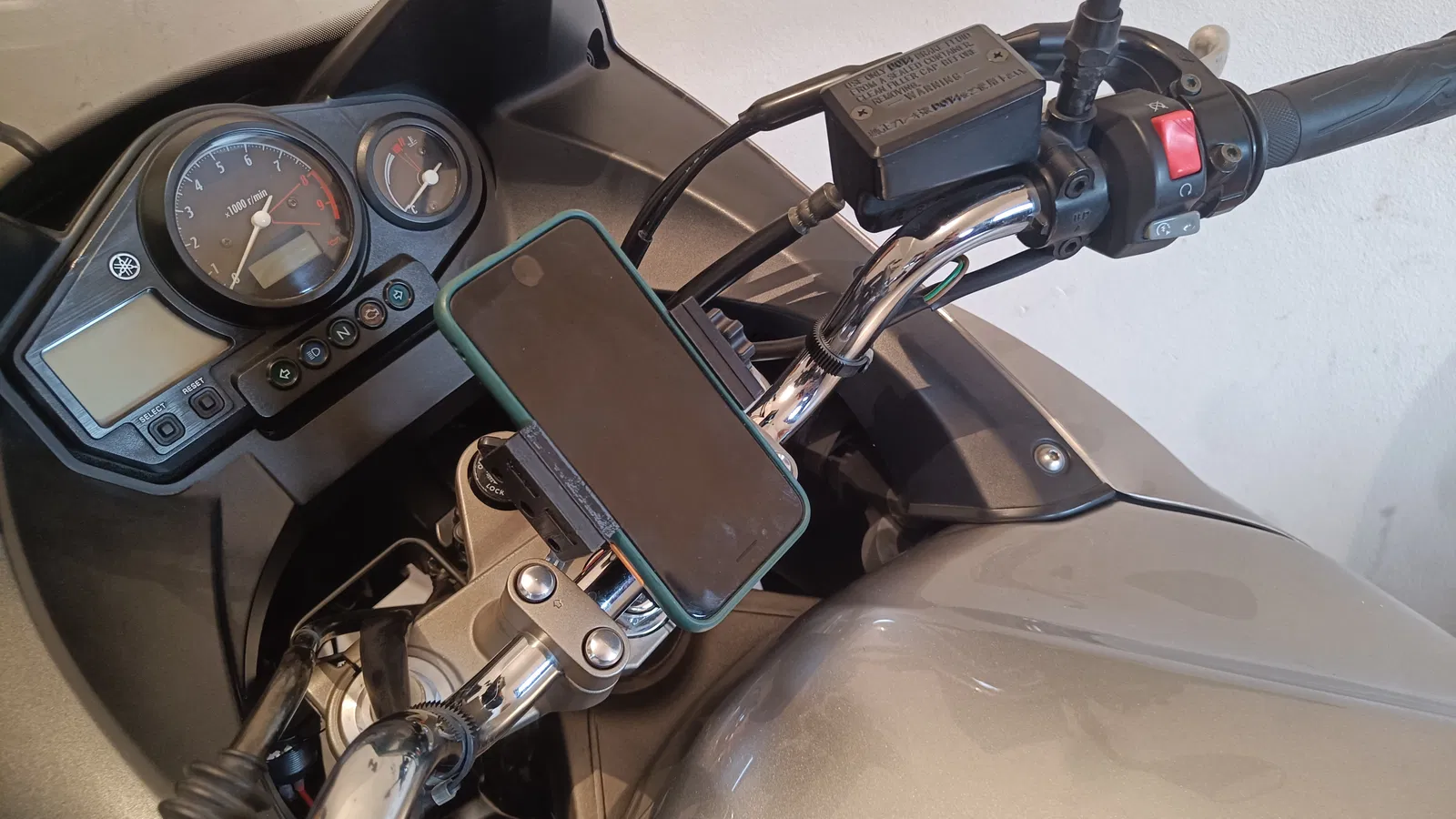

Đến giờ chỉ mới thử nghiệm trên một chuyến đi ngắn với tốc độ khoảng 130km/h hoặc 80 dặm/giờ (tốc độ trên cao tốc chỗ tui ở). Điện thoại được giữ chắc chắn không có vấn đề gì. Điện thoại hơi rung lắc một chút (như dự kiến với phần giữa làm bằng TPU), nhưng hình ảnh trên điện thoại vẫn nhìn rõ ràng.

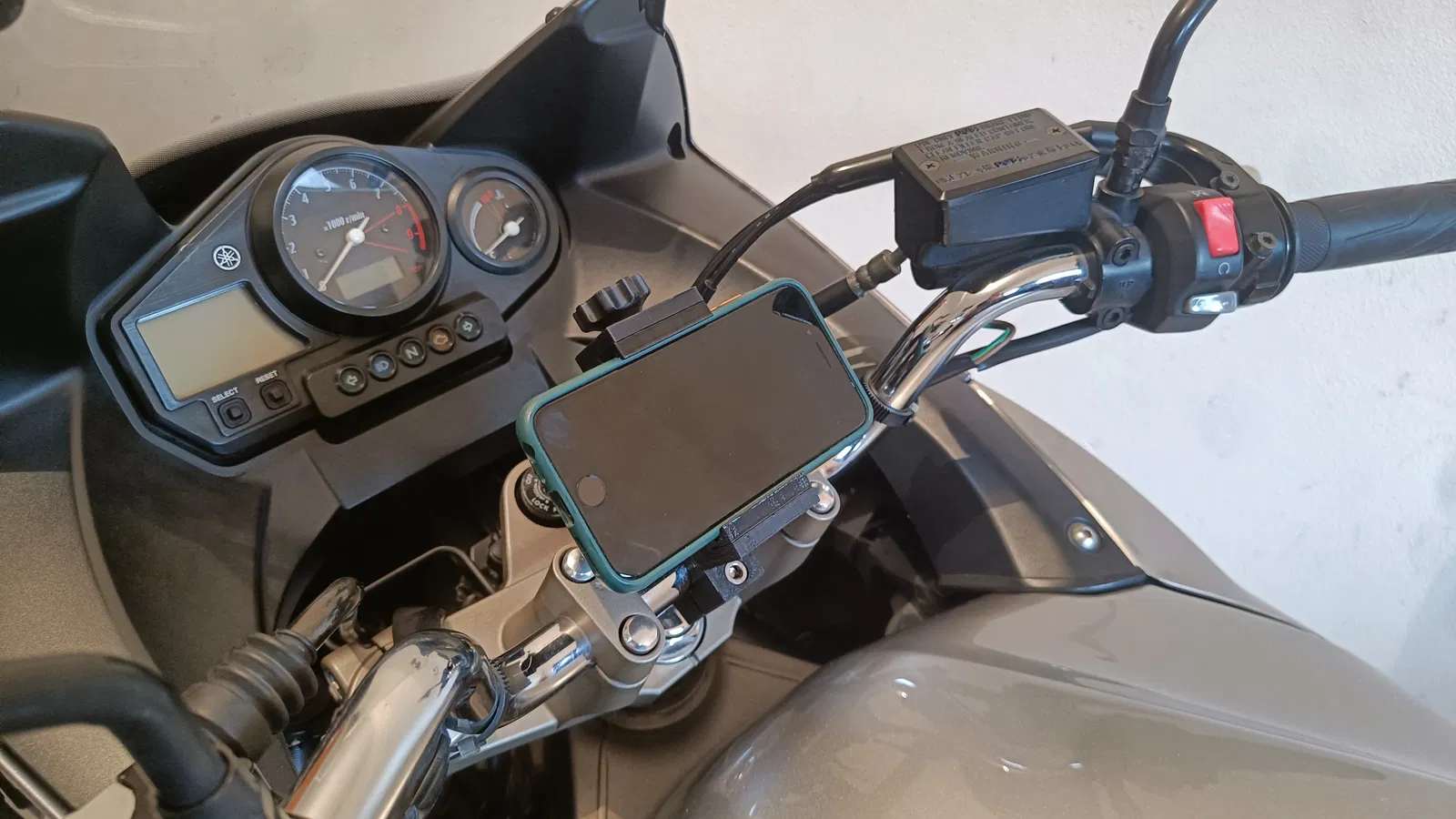

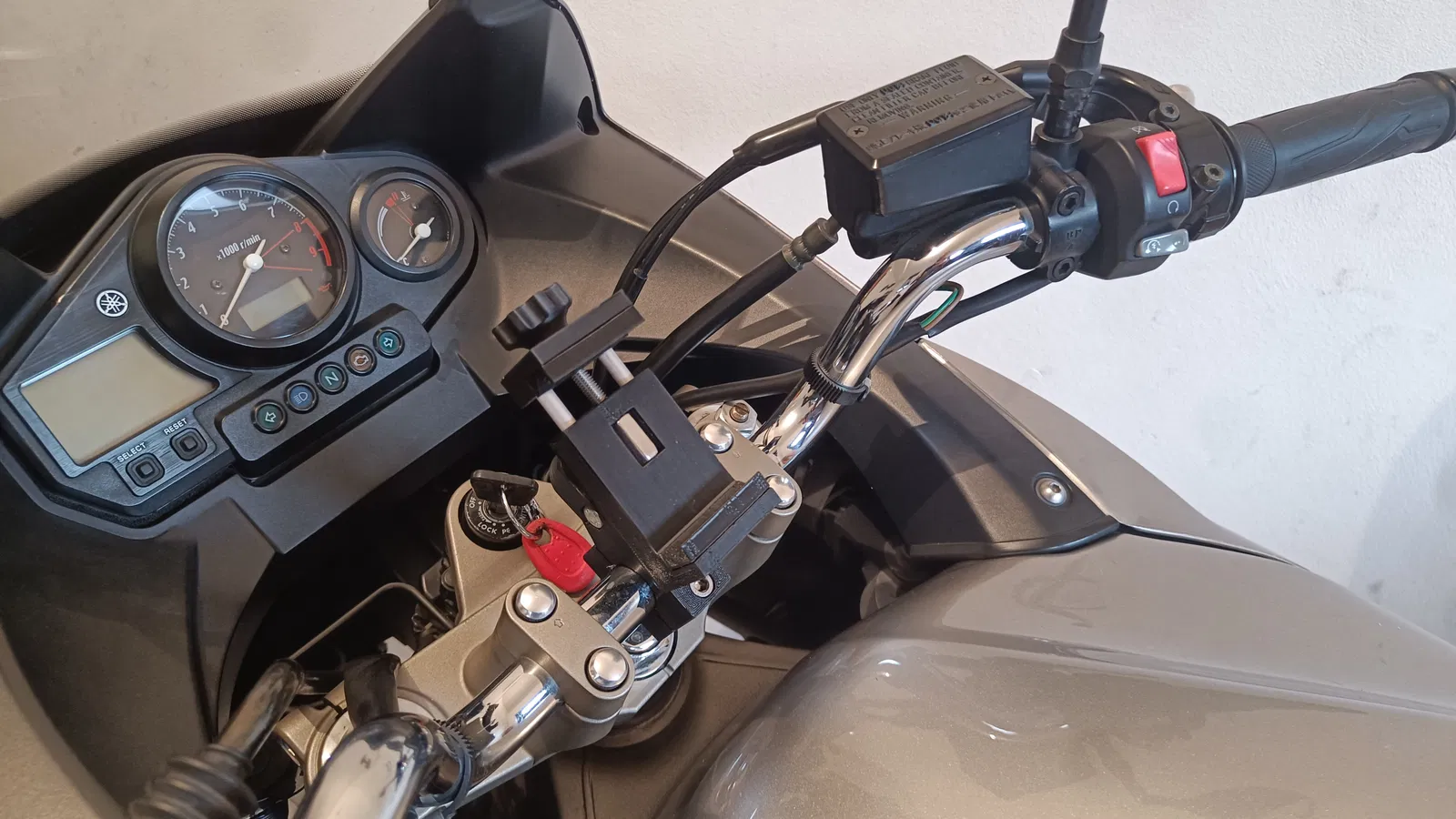

Lưu ý là cái này tui thử trên chiếc Yamaha TDM 900 (xe touring có quây gió), nên điện thoại không bị ảnh hưởng bởi gió trực tiếp. Có thể sẽ khác trên xe trần trụi - nếu có ai đó muốn thử cái này trên xe không có quây gió, tui sẽ rất cảm kích phản hồi của bạn.

Ghi chú cuối:

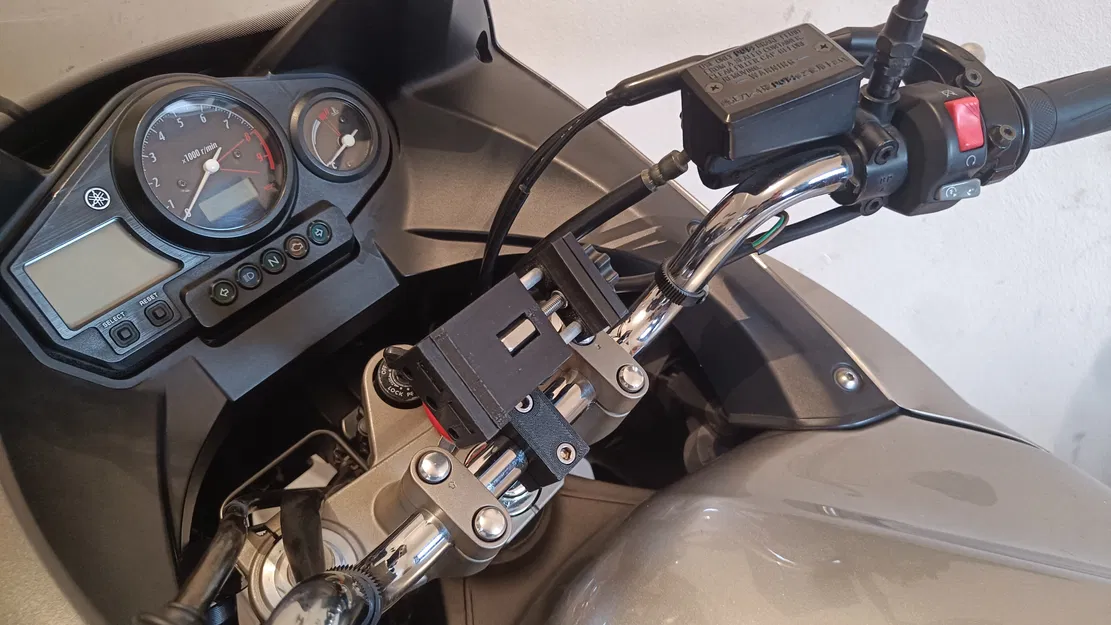

Cái mẫu này in và xài được hết, nhưng tui vẫn đang chạy thêm vài bài thử nghiệm, nên tui sẽ cập nhật thêm thông tin về tính hữu dụng và thêm ảnh chụp lúc sử dụng nha.
