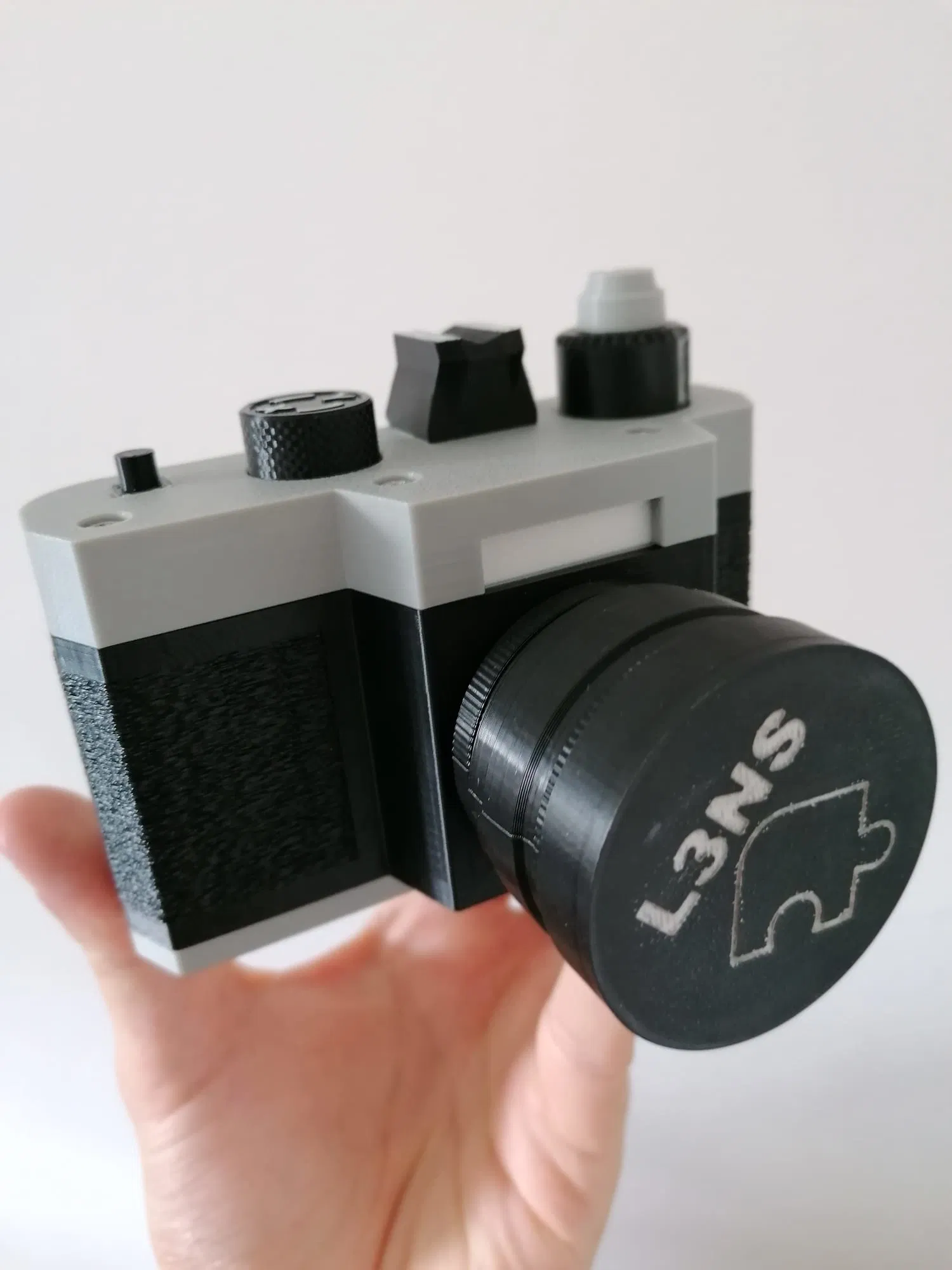

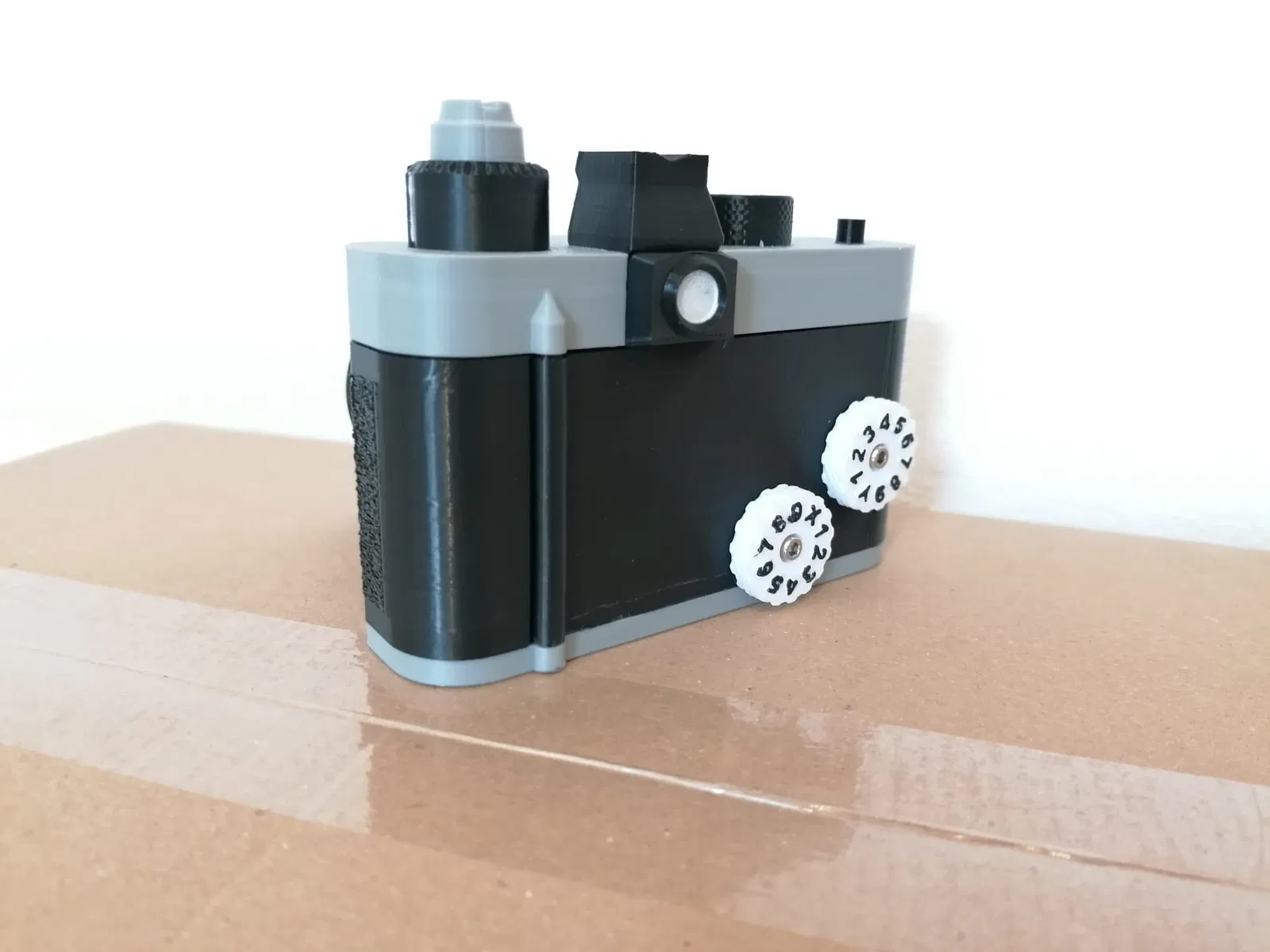

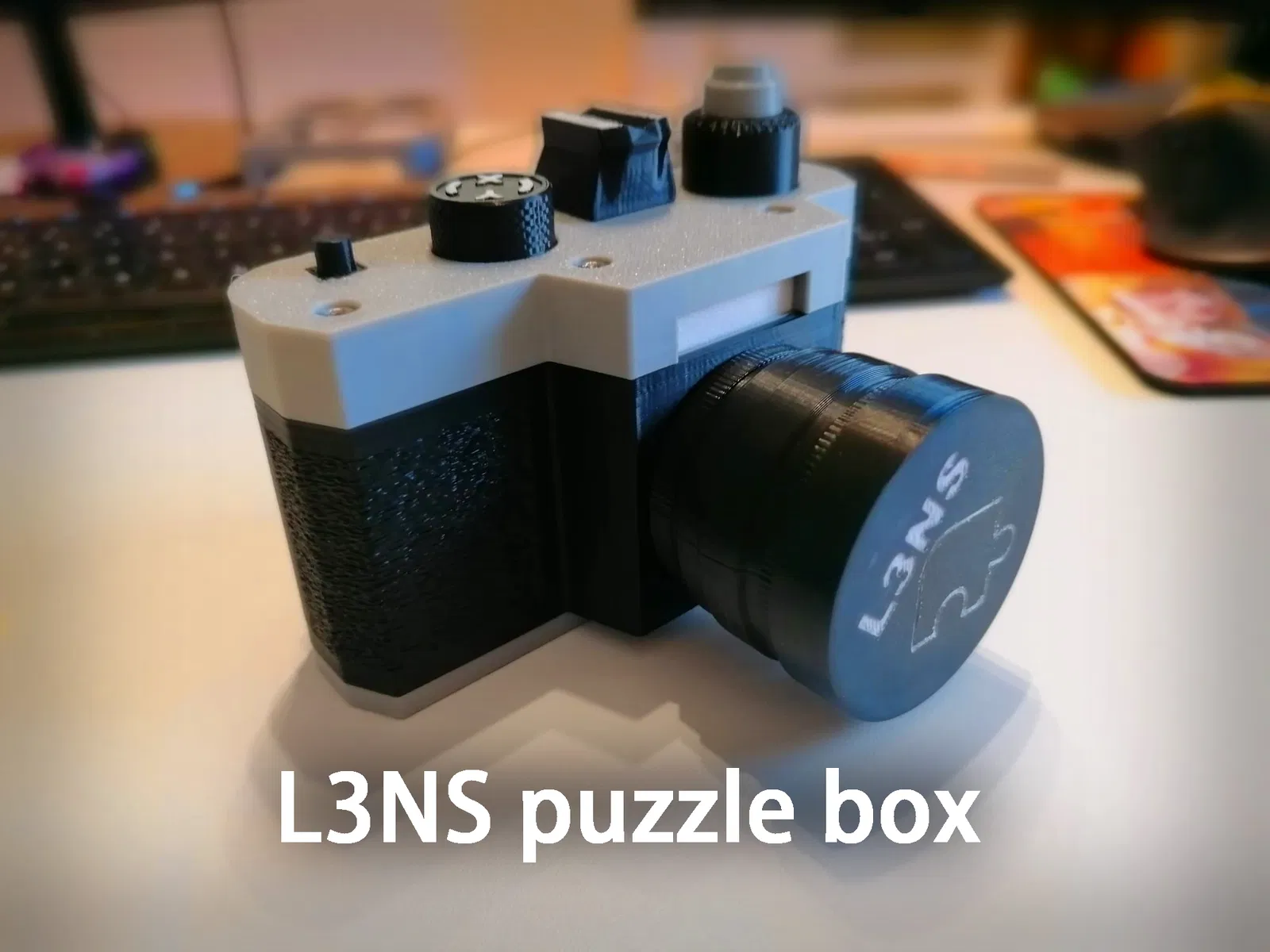

Hộp Câu Đố L3NS

Video: [Lắp ráp, Cách giải]

TỔNG QUAN:

Tôi đã thiết kế Hộp Câu Đố này bằng Blender. Nó khá đơn giản nhưng có một số cơ chế thông minh.

Căn phòng bí mật có kích thước khoảng 80x35x20mm. Hướng dẫn lắp ráp có sẵn dưới dạng PDF.

Cho tôi biết nếu bạn gặp/đã gặp bất kỳ khó khăn nào để tôi có thể cải thiện thiết kế/hướng dẫn.

Tất cả các bộ phận đều được in

• không cần support
• với đầu phun 0.4mm
• chiều cao lớp 0.2mm
• trên máy Anycubic Kobra 2 Pro
• sử dụng PLA thông thường.

PHẦN CỨNG BỔ SUNG CẦN THIẾT:

• 3x Ốc vít M3x40
• 3x Ốc vít M3x20
• 6x Ốc vít M3x12
• 22x Nam châm Neodym 5x1
• Keo siêu dính (Super glue)

Ốc vít tôi đã dùng: https://www.amazon.de/dp/B0B3MGZ7T2?psc=1

Nam châm tôi đã dùng: https://www.amazon.de/dp/B0CPKV624R?psc=1

Keo tôi đã dùng: https://www.amazon.de/Pattex-Sekundenkleber-Ultra-Gel-10/dp/B004PZJWA0/ref=sr_1_5_pp?sr=8-5

CÁC BỘ PHẬN ĐÃ IN:

Đây là danh sách các bộ phận bạn cần được sắp xếp theo màu sắc tôi đã sử dụng để bạn có thể dễ dàng in nhiều bộ phận cùng một lúc. Một số bộ phận có thể được sơn để hiển thị rõ hơn văn bản/số hoặc nếu bạn có máy in đa màu, bạn có thể in chúng bằng màu khác. Nhưng đừng ngần ngại chọn màu sắc bạn thích.

Màu sắc không quan trọng:

1x LensPiston
1x LensGear
2x Snapping clip
1x yLockBackpart
1x xLockBackpart

Xám:

1x CaseBottom
1x Case Top
1x Interior

Trắng:

1x Key
1x CodeCover
1x trigger
1x xLock (Số đen)
1x yLock (Số đen)
1x DisplayGear (Số đen)

Đen:

1x Lens Cover (Chữ trắng)
1x Lens (In với Lượng điền tối đa 10%. Nếu không, nó sẽ quá nặng và camera sẽ bị nghiêng)
1x Door (In thẳng đứng và nên dùng Brim)
1x LensGuide
1x Viewfinder1 (Ống kính trắng)
1x Viewfinder2
1x Keyholder (Chi tiết trắng)
1x Codegear (Chữ trắng)
1x CaseMain (Tùy chọn Fuzzy Skin với "FuzzySkinObject")
