Bộ căn chỉnh bàn in Neptune 4 kèm dây xích và hỗ trợ gia tốc kế BTT ADXL345

Cập nhật 2024.06.19: Đã thêm một biến thể có thể phù hợp với nhiều mẫu gia tốc kế khác nhau:

• BTT S2DW 1.0 (đã kiểm tra)
• BTT ADXL345 v2.0 (đã kiểm tra)
• Mellow Fly-ADXL345-USB (chưa kiểm tra; có lẽ sẽ ổn với REV6)
• GY-291 / SparkFun ADXL345 (SPI) (đã kiểm tra)
• GY-521 MPU6050 (I2C) (chưa kiểm tra)
• Các loại khác phù hợp với footprint của BTT S2Dw hoặc Fly-ADXL345

Đây là file REV5e. Lắp các insert ren nhiệt từ phía dưới cho kệ gia tốc kế. Đảm bảo các insert gắn chính hơi lõm vào và lớp tiếp xúc trên cùng phải hoàn toàn phẳng.

Tôi đã kiểm tra mẫu để lắp vừa BTT và GY-291. Khi sử dụng module GY-291, tôi nhận được kết quả đo trục Y giống hệt nhưng trục Z cao gấp đôi so với ngàm kẹp ở cạnh phải trung tâm bàn in. Các giá trị tinh chỉnh tính toán được tương tự nhau giữa hai vị trí lắp đặt.

Để đo lường chính xác, hãy đảm bảo giá đỡ được lắp đặt thật phẳng. Cắt bỏ bất kỳ phần nhựa thừa nào có thể khiến giá đỡ không tiếp xúc hoàn toàn với đáy của khuôn dây cáp. Miễn là trục Z tối đa nhỏ hơn ¾ so với trục Y, kết quả sẽ có thể sử dụng được.

Đây là bản remix của giá đỡ bàn in và giá đỡ dây cáp có hỗ trợ dây xích của @Joushou_1339808, bổ sung ngàm gắn cho gia tốc kế USB BTT ADXL345 v2.0.

In phẳng không cần hỗ trợ.

Đã kiểm tra độ vừa vặn trên Neptune 4 và 4 Pro. Không cần thiết trên 4 Plus và Max vì chúng đã có sẵn gia tốc kế tích hợp.

Lưu ý: Chỉ gia tốc kế ADXL345 mới được hỗ trợ với firmware gốc. BTT S2DW v1.0 sẽ lắp vừa về mặt vật lý, nhưng không được hỗ trợ trên firmware gốc vì phiên bản Klipper quá cũ. Nếu bạn chạy firmware tùy chỉnh có Klipper mainline, bạn có thể sử dụng bo mạch BTT S2DW v1.0.

Lưu ý: Cổng Type C phía trước không dùng để kết nối thiết bị. Bạn sẽ cần cắm vào cổng Type A phía trước trong quá trình tinh chỉnh (khuyến nghị) hoặc sửa đổi bo mạch chủ để thêm cổng USB cho kết nối vĩnh viễn (chỉ hợp lệ trên bo mạch phiên bản 1; xem các bản mod WiFi để biết cách thực hiện).

Tôi muốn có một vị trí gắn cứng cho gia tốc kế trên máy Neptune 4 Pro của mình. Vì tôi muốn sử dụng giá đỡ căn chỉnh này và có thể cả dây xích, tôi đã quyết định thêm gia tốc kế vào giá đỡ này.

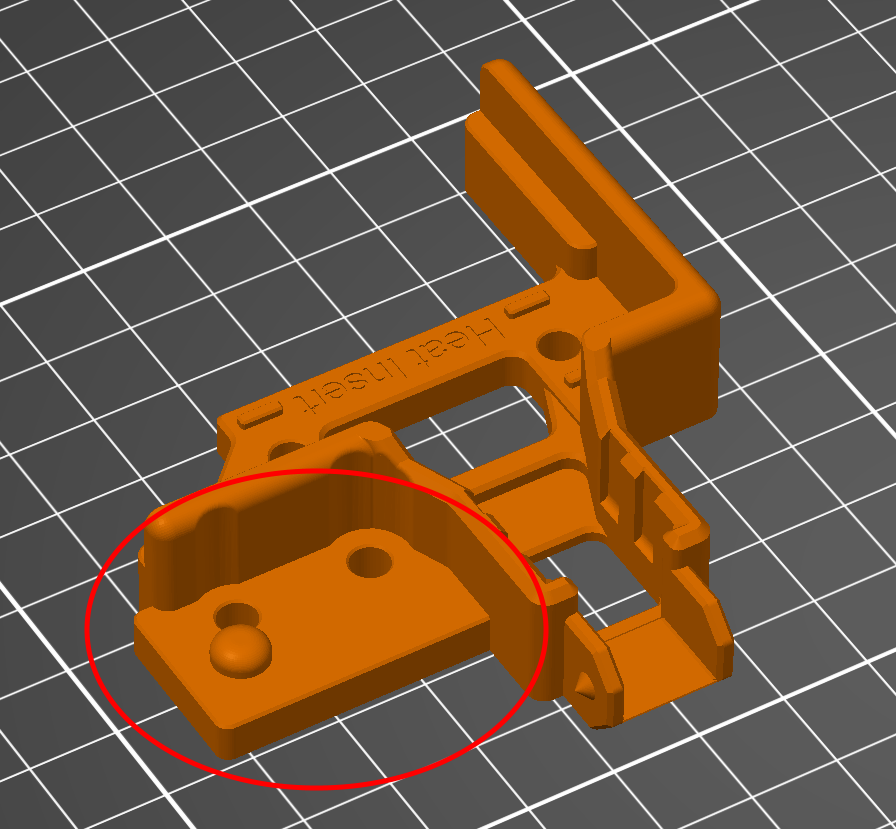

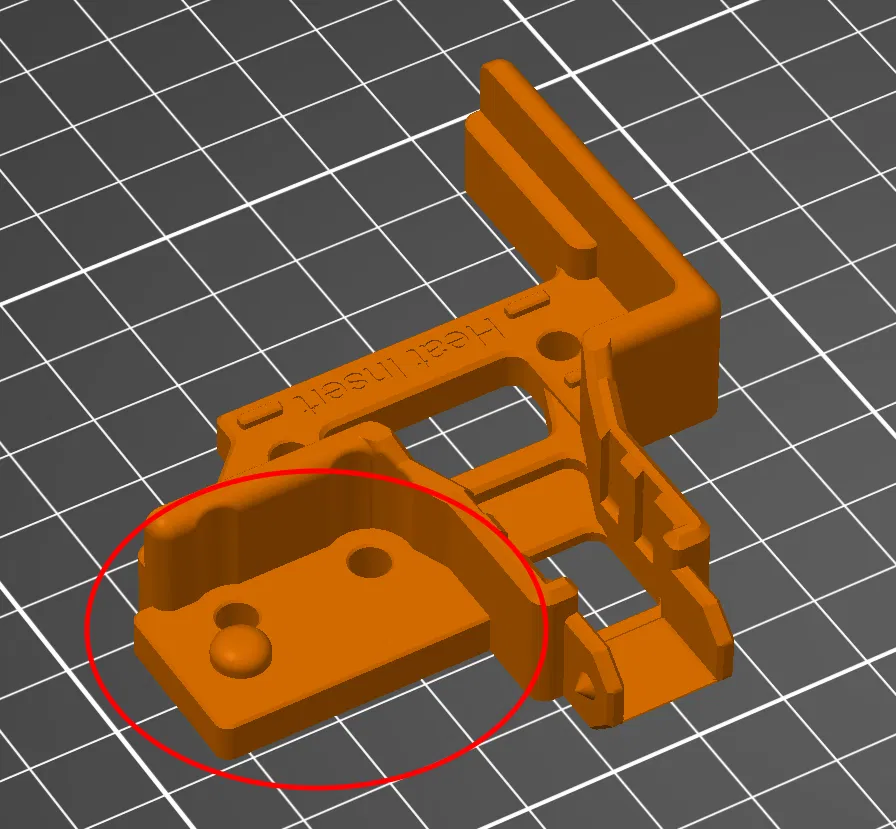

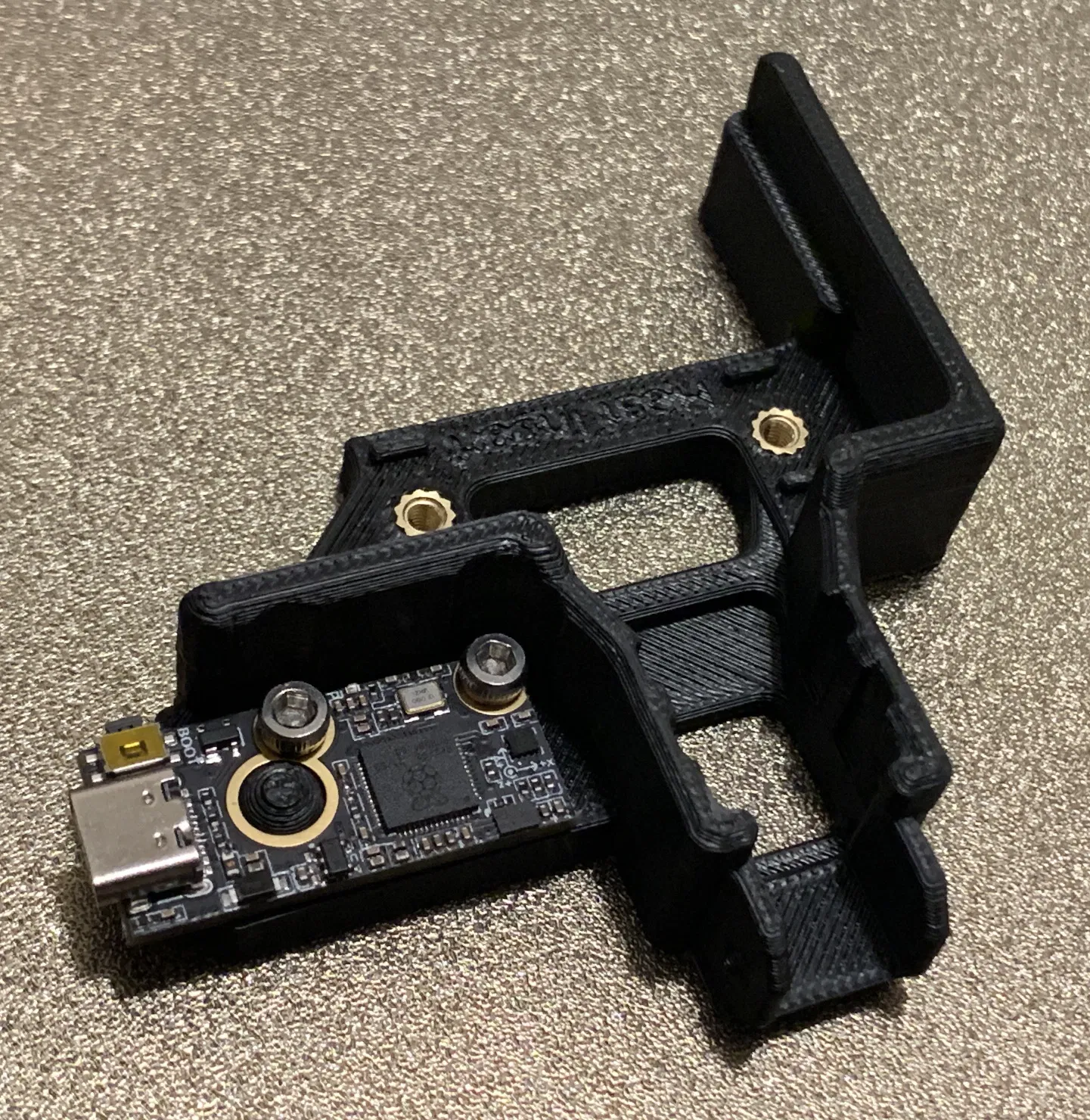

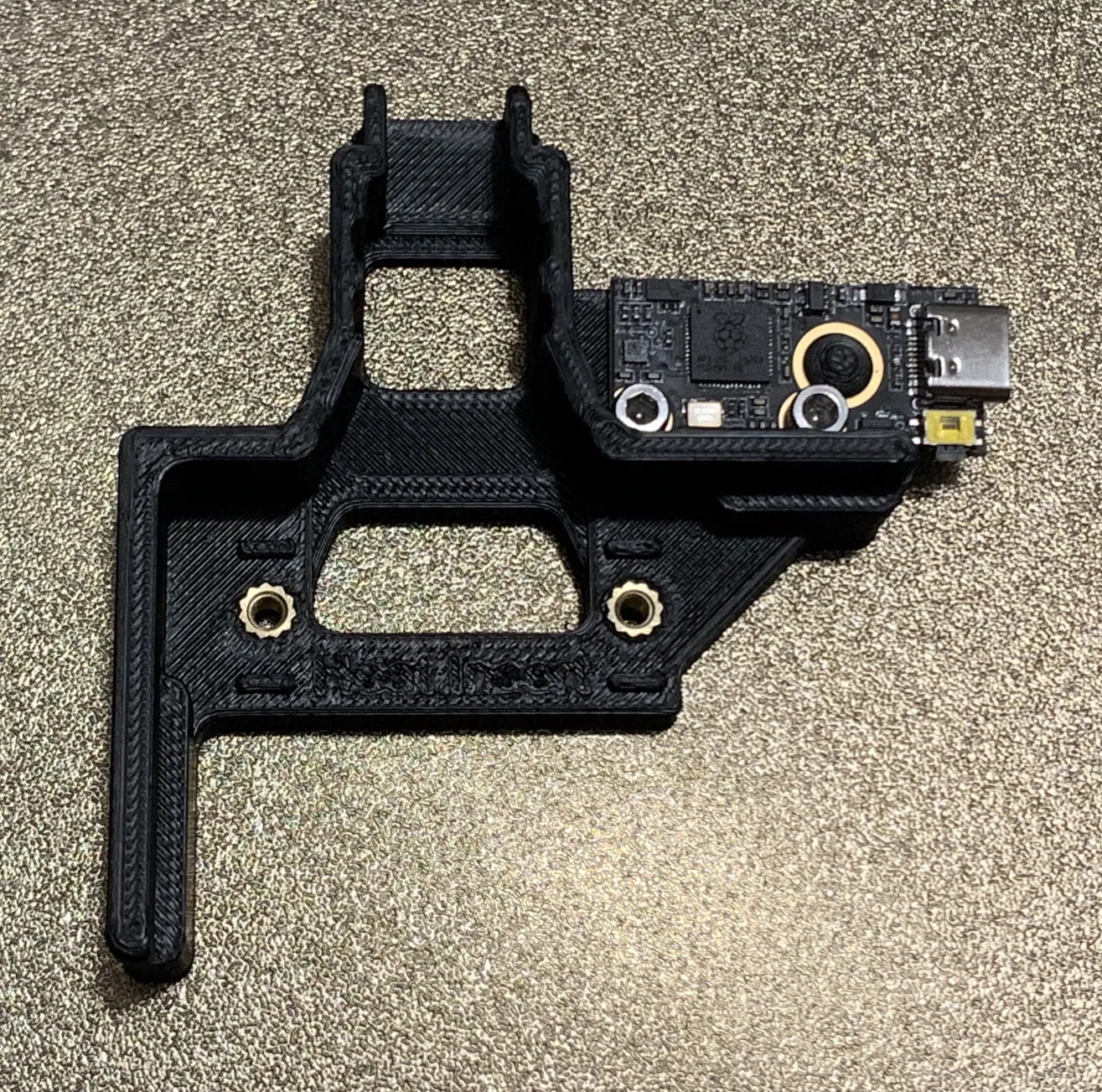

Vòm nhô ra được sử dụng làm chốt định vị cho lỗ lớn trên bo mạch gia tốc kế BTT. Hai vít cố định chắc chắn bo mạch vào giá đỡ.

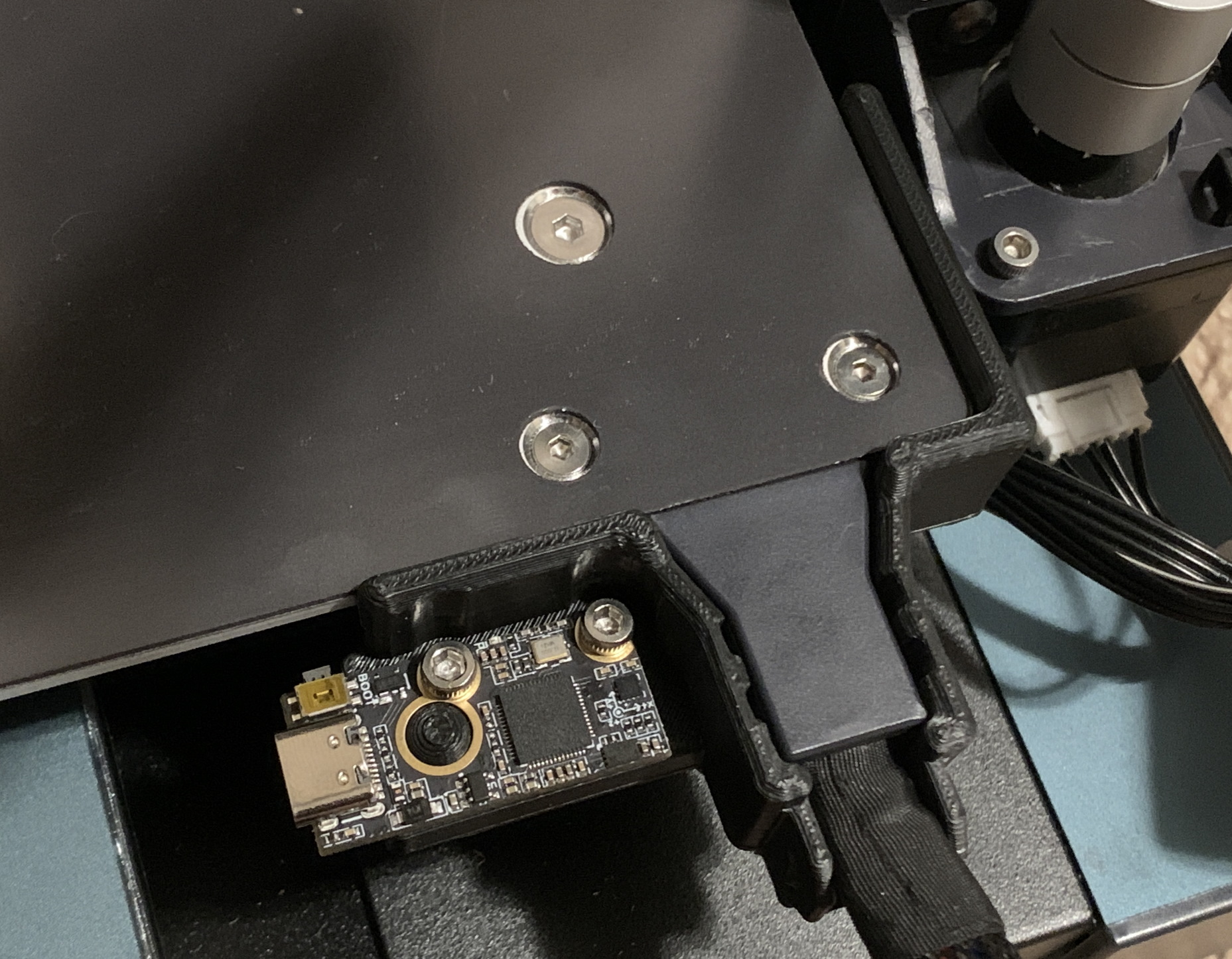

Gia tốc kế USB BTT có thể cắm vào mặt trước của máy in qua cáp Type C sang Type A. Dây cáp đi ra phía bên hông thay vì phía sau để dễ cắm hơn. Gia tốc kế không được nối dây vĩnh viễn; nó chỉ được cắm khi cần để tinh chỉnh. Chỉ cần một gia tốc kế nếu di chuyển thủ công đến/từ các vị trí X/Y. Nếu bạn muốn phiên bản dây cáp phía sau để gắn vĩnh viễn, hãy cho tôi biết.

Tôi chỉ sửa đổi phiên bản insert ren nhiệt vì đó là phiên bản tôi cảm thấy hợp lý nhất để sử dụng. Sử dụng một hoặc hai insert ren nhiệt M3 bổ sung cho gia tốc kế. Nếu bạn muốn tôi thực hiện công việc này trên một phiên bản khác, hãy cho tôi biết.

TODO: Thêm hướng dẫn về cách sử dụng gia tốc kế với firmware gốc của Neptune 4

TODO: Tạo giá đỡ cho gia tốc kế trục X của Neptune 4 Plus

Lịch sử phiên bản:

• REV1: Ban đầu
• REV3: Cung cấp nhiều dung sai hơn cho bo mạch và đầu vít
• REV4: Sửa lỗi giá đỡ va chạm vào motor trục Y. Bo mạch bị lấn ra, nhưng không sao.
• REV5e: Được làm lại thêm để hỗ trợ Mellow Fly-ADXL345-USB và GY-291 ADXL345.
• REV6: Sửa lỗi Mellow Fly-ADXL345 không vừa. Vui lòng kiểm tra và cho tôi biết.
