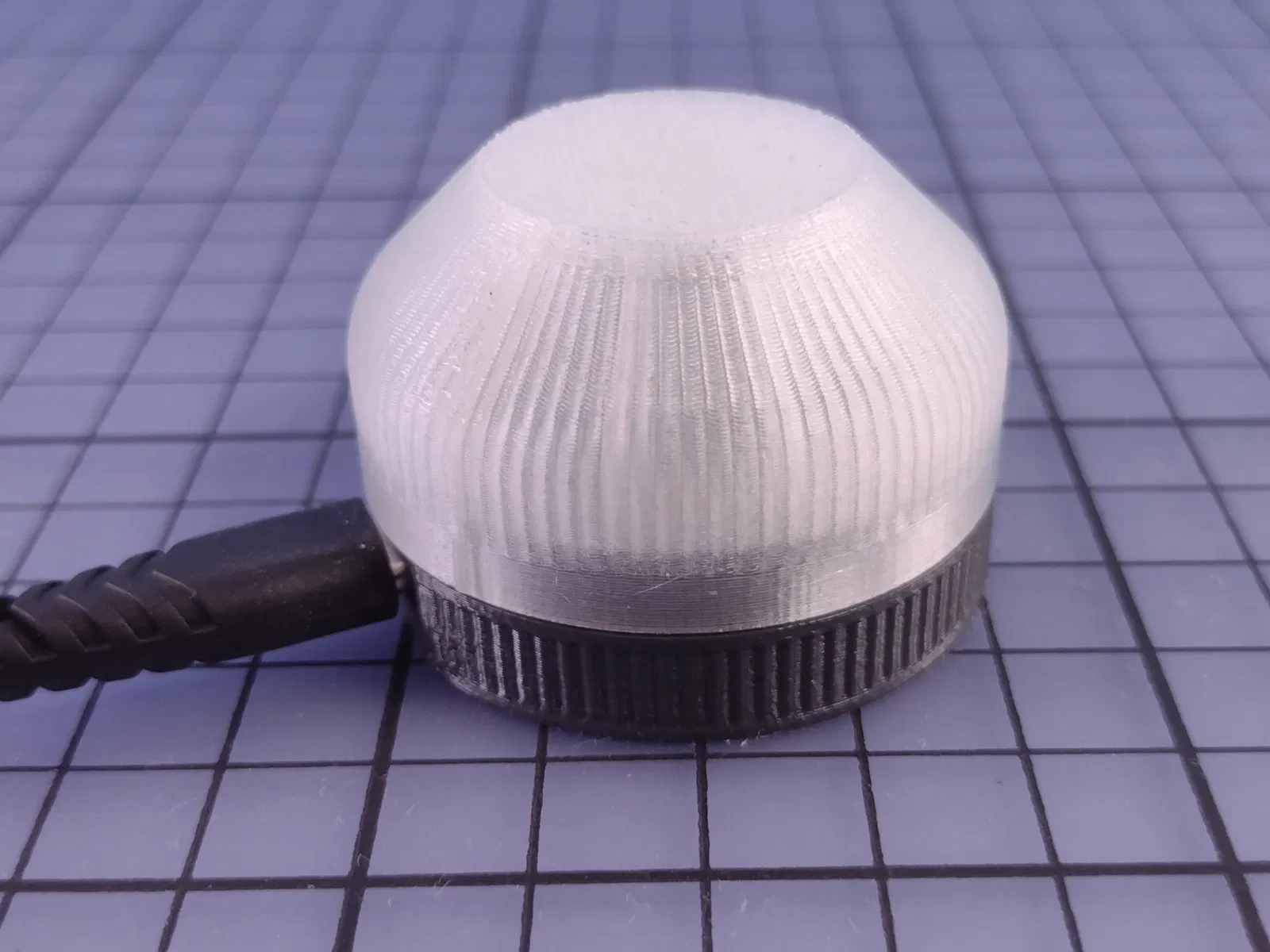

Đèn Báo WLED Cho Home Assistant v1.2

**

• Chạy bằng USB-C (5v cho mọi thứ)
• Đường kính 45mm. Cao 30mm

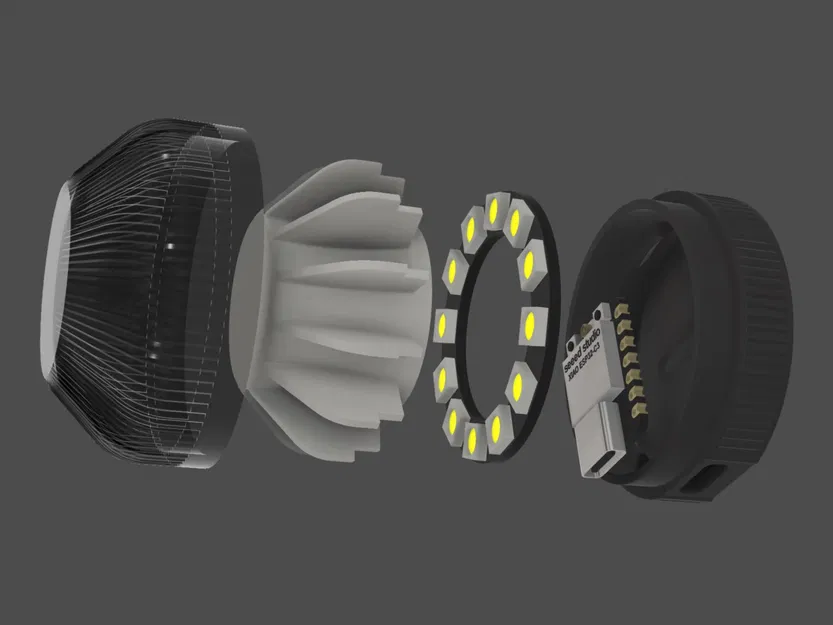

• Tất cả các bộ phận in đặc
• Nên dùng PETG hoặc vật liệu tốt hơn, do nhiệt từ LED
• Phần đế nên có màu tối
• Phần kính trong suốt (có thể xịt sơn để làm nó trong hơn)
• Phần kính cần dán nhẹ vào đế

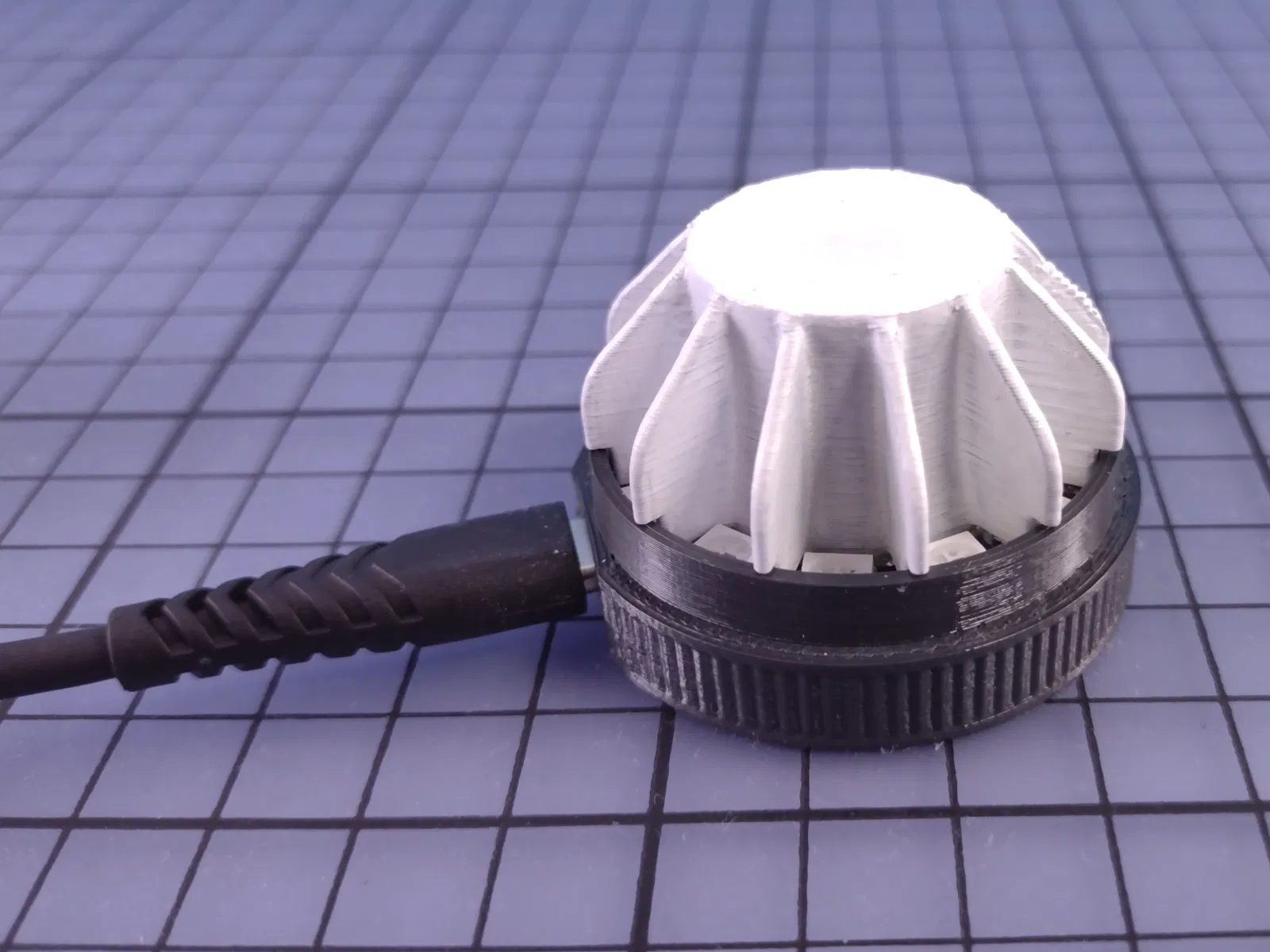

• Phần chia nên in màu tối là tốt nhất, nhưng có thể sơn trắng sau đó, như tui đã làm
• Phần chia được in ngược
• Nếu đèn của bạn bị nhấp nháy, hãy kiểm tra tài liệu của WLED. Có thể bạn cần bộ chuyển đổi mức tín hiệu (level shifter)
• Bộ điều khiển cũng cần được dán. Không dùng keo nóng (hotglue) nha, vì nó có thể bị mềm do nhiệt
• Tui không biết phạm vi WiFi là bao nhiêu

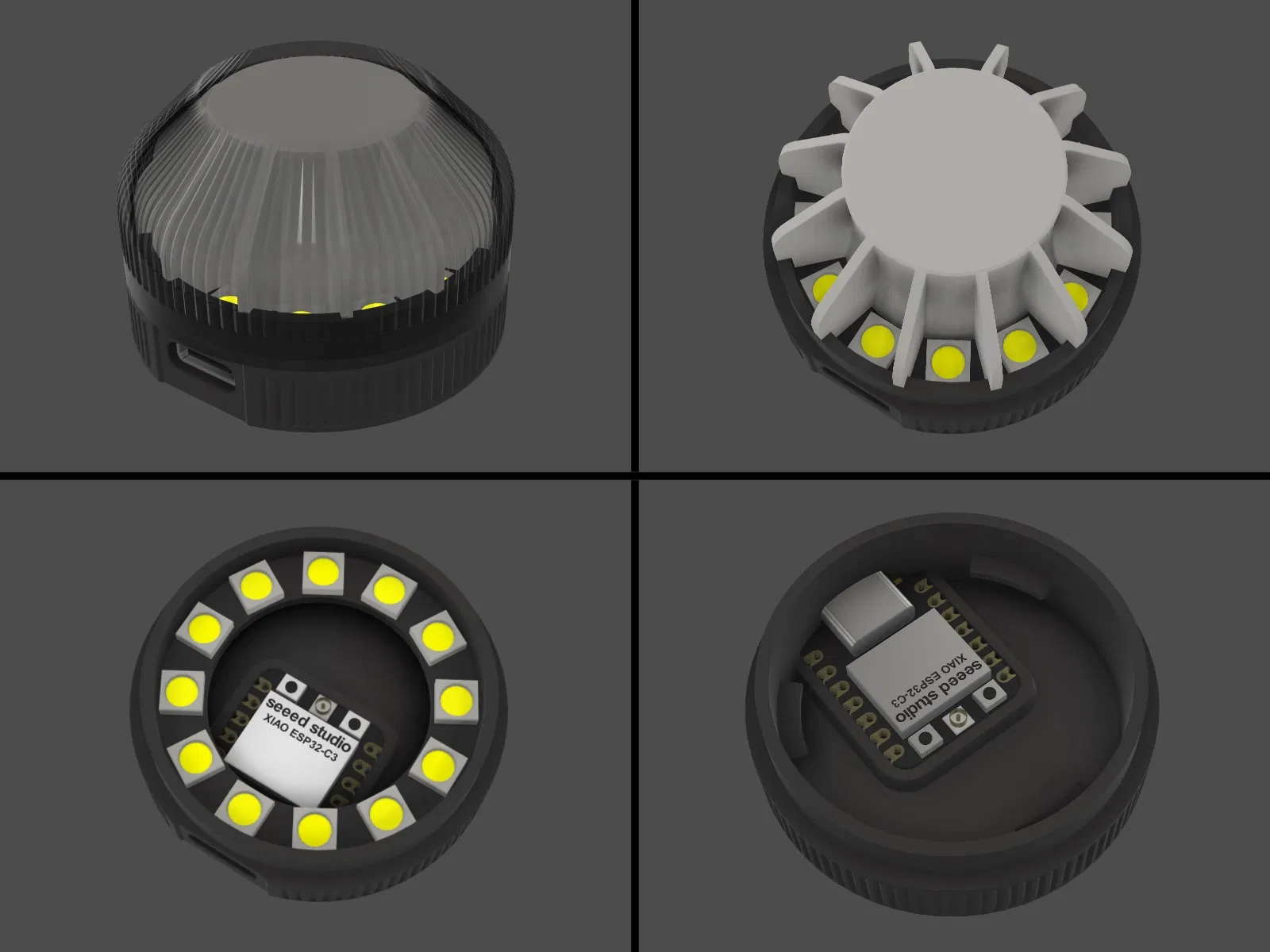

• Hỗ trợ 2 bộ điều khiển khác nhau
• Chỉ cần 3 sợi dây ngắn, trừ khi bạn cần bộ chuyển đổi mức tín hiệu
• Cũng có thể dùng với esphome thay vì wled (chưa thử, vì tui thấy không có lợi ích gì)

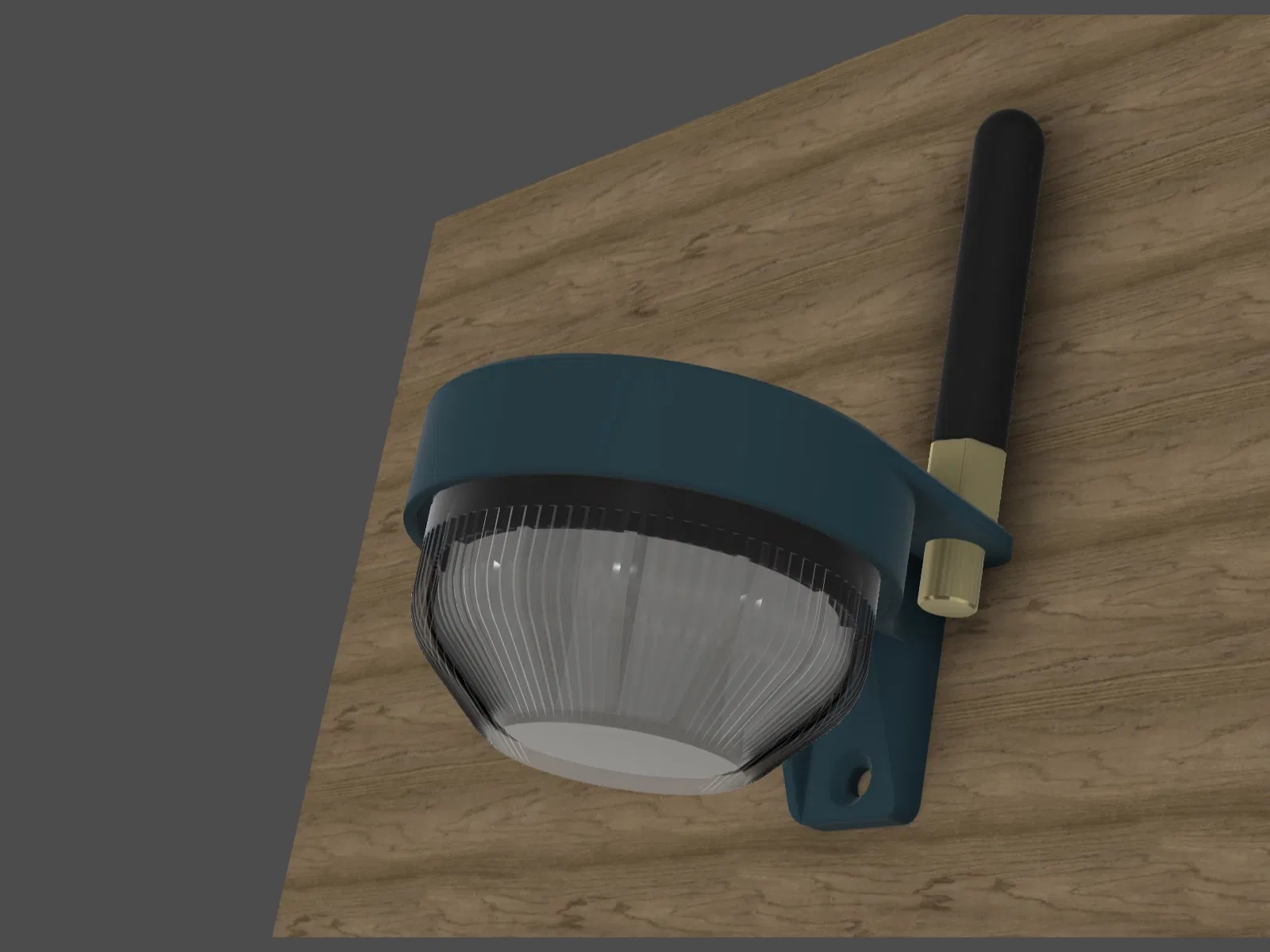

• Giá treo tường tùy chọn. Nó dùng cho ngoài trời hoặc phạm vi xa hơn, vì nó hỗ trợ ăng-ten lớn hơn.

**

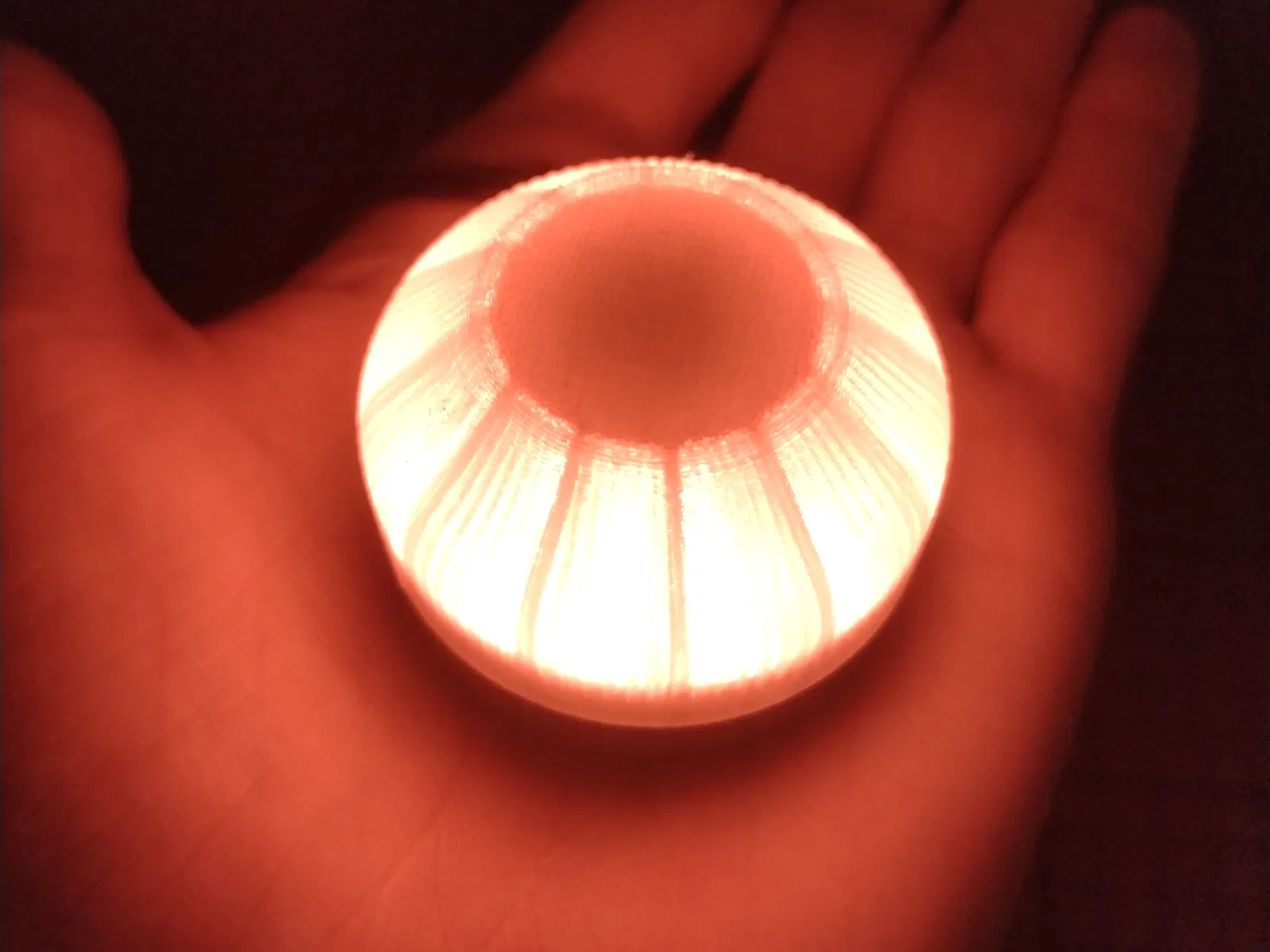

Loại đèn này thường được dùng để hiển thị trạng thái của các thiết bị đang hoạt động, cửa/cổng đang mở, lỗi, hoặc bất cứ thứ gì cần một chỉ báo trực quan. Cũng hữu ích nếu bạn hay đeo tai nghe, không thể nghe thông báo bằng loa.

Cái này có thể dùng với Home Assistant để chỉ báo khi bất kỳ kích hoạt nào trong một tự động hóa xảy ra, như cửa mở, cảm biến chuyển động, chuông cửa, cảm biến rò rỉ nước, thiết bị bật/tắt, và vô số thứ khác.

Trong khi mục đích là dùng cho hệ thống nhà thông minh, bạn có thể kích hoạt nó bằng các thiết bị bên ngoài thay thế, như rơ-le hoặc công tắc sau khi cài đặt WLED. Để làm điều đó, bạn có thể cài đặt một trong các chân trong WLED để sử dụng như một nút nhấn, nó sẽ bật và tắt đèn. Với phương pháp này, bạn không cần phụ thuộc vào hệ thống tự động hóa. Đọc tài liệu để tìm hiểu về điều đó.

WLED là một chương trình mã nguồn mở cho các vi điều khiển esp được tạo ra để điều khiển đèn LED có địa chỉ. Nó rất dễ cài đặt bằng trình cài đặt web được tìm thấy tại đây. Hãy đảm bảo đọc các kiến thức cơ bản trong tài liệu để tránh các sự cố phổ biến với đèn nhấp nháy (thường do thiếu bộ chuyển đổi mức tín hiệu) và các vấn đề kỳ lạ khác.

• Một số bộ chuyển đổi mức tín hiệu hoạt động tốt là loại TXS0102\TXS0104\TXS0108. Chúng khá nhỏ và dễ đấu dây hơn các mẫu được đề xuất

**

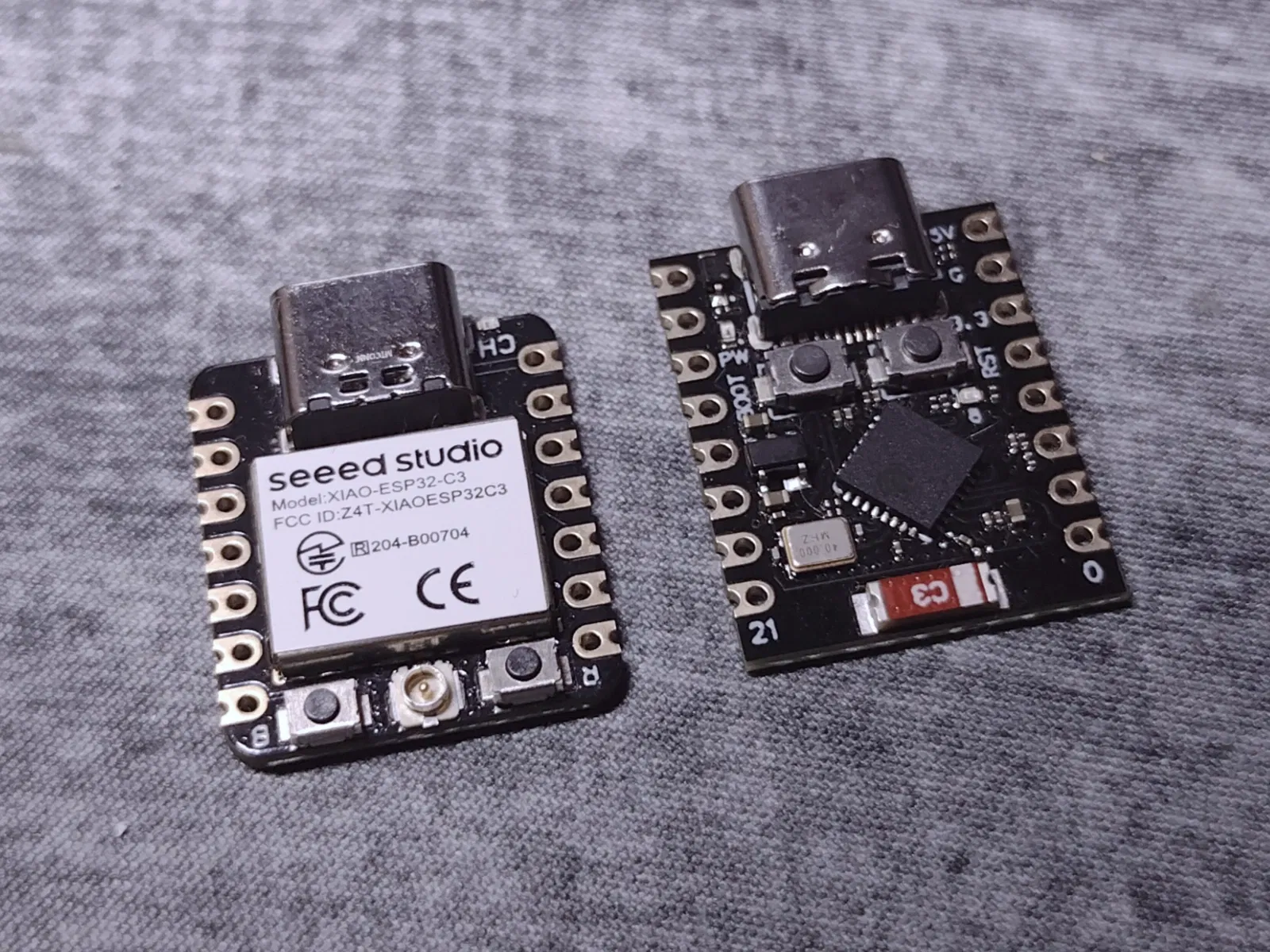

Bạn sẽ cần một trong hai loại Seeed Studio esp32 C3 hoặc esp32 có tên là "SuperMini" cho dự án này. Bất kỳ loại nào khác sẽ không vừa. Đây là các thiết bị khá rẻ trên AliExpress với giá 2-5 USD.

Một số khác biệt giữa các thiết bị này là:

• Super rẻ bằng một nửa Seeed

• Super có ăng-ten tích hợp (không thể mở rộng phạm vi)

• Super chưa được thử nghiệm đầy đủ, nhưng cài đặt ổn. Nên coi như là thử nghiệm

• Phần đế của Super hỗ trợ cả hai bộ điều khiển, nhưng phần hỗ trợ phía sau cho Seeed thì tệ hơn.

• Một số người nói WLED có lỗi có thể khiến một số C3 chạy nóng. Super của tui chạy khoảng 55°C, vẫn ổn với PETG, nhưng PLA có thể bị mềm. Nên tránh dùng PLA cho cái này.

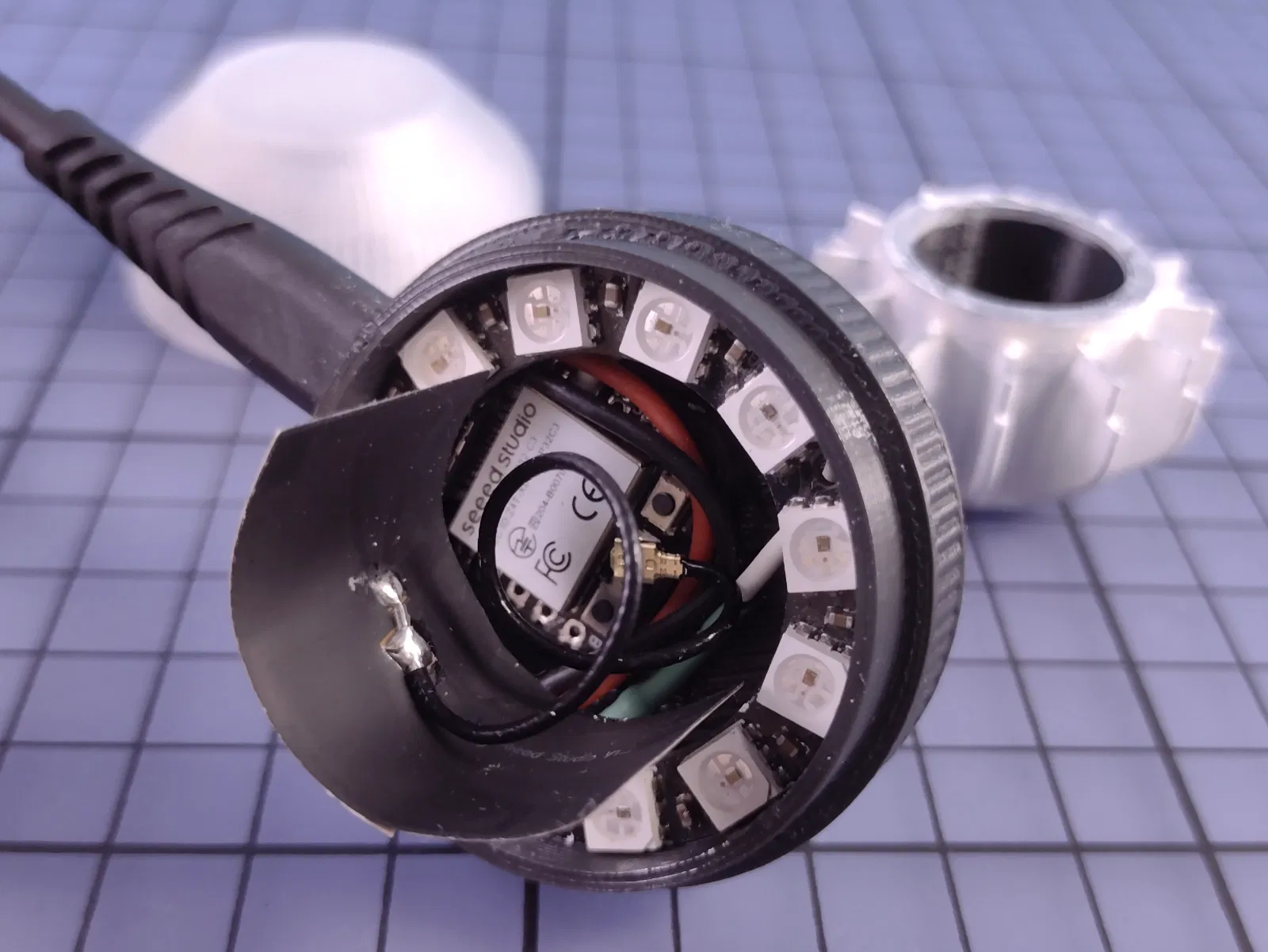

• Seeed có ăng-ten u.FL ngoài linh hoạt được cuộn bên trong bộ chia LED. Cái này có thể hỗ trợ ăng-ten phạm vi xa hơn, có thể hữu ích với giá treo tường ngoài trời

• Seeed có vẻ có nhiều lớp che chắn hơn, nên có thể chống nhiễu tốt hơn?

• Seeed có tài liệu vượt trội hơn hẳn (một wiki)

• Seeed nhìn chung có chất lượng cao hơn

Bạn cũng sẽ cần một vòng LED địa chỉ 12 bóng có đường kính 38-38.5mm, vì vậy hãy kiểm tra thông số kỹ thuật trước khi mua. Có một số liên kết trong phần bình luận.

• Cẩn thận nếu dùng đèn trắng ở công suất tối đa. Bạn có thể làm quá nhiệt thiết bị.

**

Nhật ký thay đổi:

v1.1

• Thêm một đế khác hỗ trợ esp32 "SuperMini". Cái này rất giống với loại của Seeed, nhưng nó có ăng-ten tích hợp và rẻ bằng một nửa, khoảng 2.5 USD
• Thêm một vài lỗ thông gió để không khí lưu thông vào đèn. Nó có thể khá nóng với đèn trắng. Một lỗ cũng được dùng cho cáp ăng-ten ngoài, nếu bạn cần.

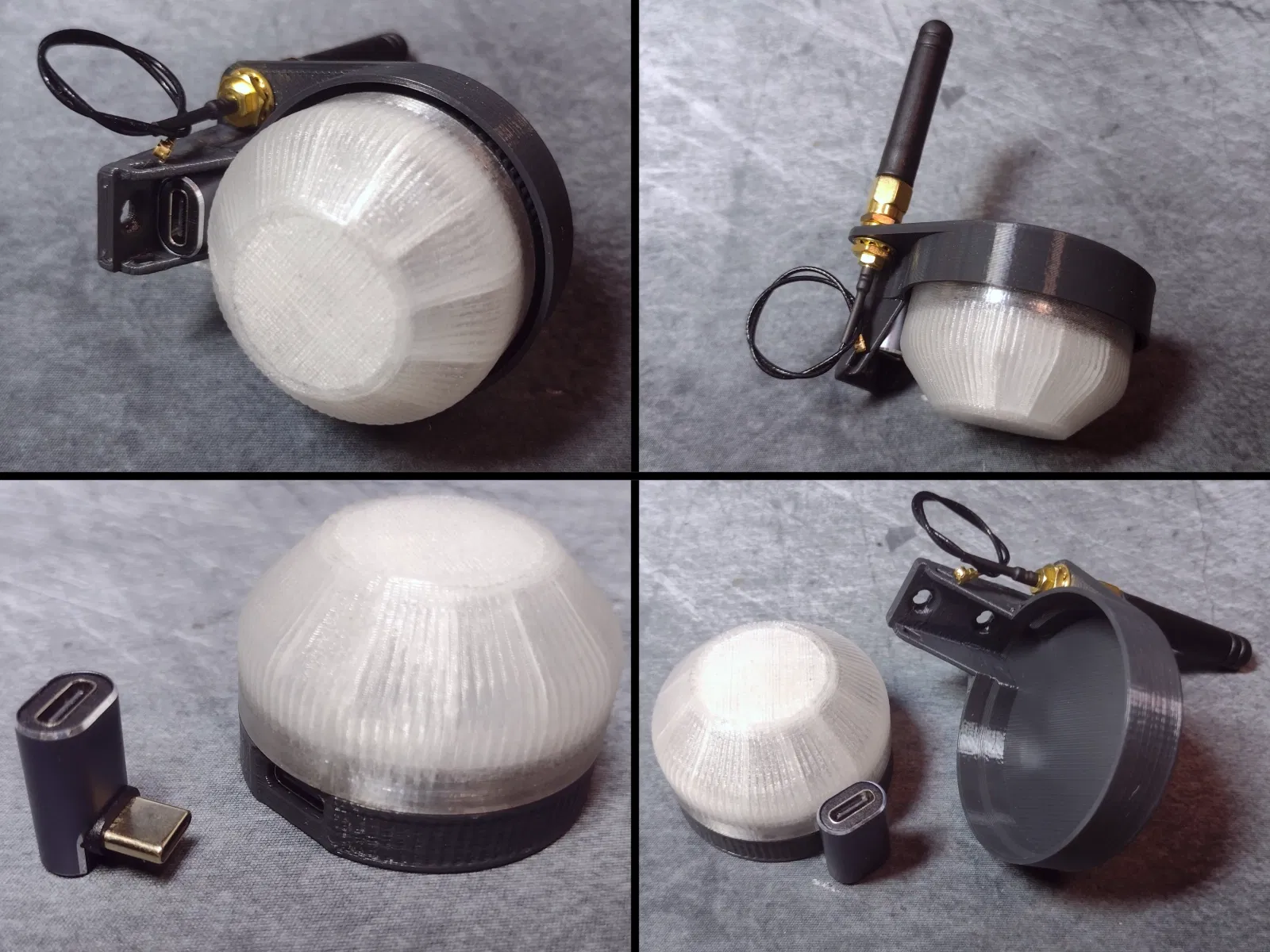

• Thêm giá treo tường. Đèn cần được dán hoặc băng dính vào giá treo. Nó cũng cần một dây cáp góc hoặc bộ chuyển đổi (xem ảnh). Cái này cần được lắp trước khi gắn đèn vào giá, hoặc bạn sẽ không lắp vào được. Giá treo tường được làm để chống mưa.

v1.2

• Thêm bộ chia cho vòng LED có đường kính bên trong 23mm, mà một người dùng đã sử dụng.
