Hệ thống tấm hông cho Hộp bao che máy in 3D

Bạn đang in do @TylerSpurgeon thiết kế cho máy in 3D của mình hả? Bạn muốn gắn mấy tấm mica nhìn cho đẹp mà lại ở chung cư, không có xưởng riêng, không muốn tốn thêm tiền cắt mấy tấm mica to đùng đắt đỏ, mà cũng không muốn phải khoan lỗ tùm lum lên mấy tấm đó? Vậy thì cái này có lẽ là giải pháp cho bạn.

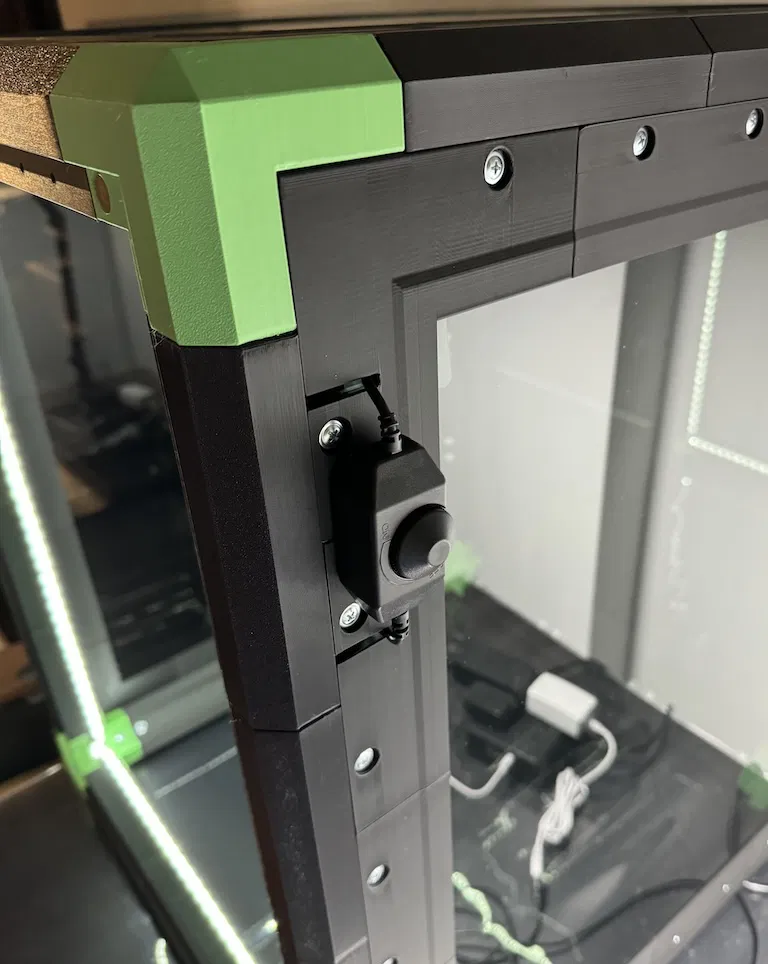

Những tấm này tạo ra một cái khung viền cho tấm mica có kích thước tiêu chuẩn (tức là rẻ hơn). Vì mica được đặt vào trong rãnh ở cạnh trong, nên không cần phải cắt hay khoan tấm mica. Các bộ phận được thiết kế để khớp với các phần khung, giúp khung cứng cáp hơn (tương tự như cách bắt vít một tấm mica kích thước đầy đủ vậy). Cũng có các phiên bản có khe cắt dây điện nếu bạn cần luồn dây (xem hình). Và dĩ nhiên là cũng có các bộ phận để lắp ráp một cái cửa theo nguyên tắc tương tự, bao gồm cả bản lề và tay nắm. Bản lề cửa thì cần một phần khung được sửa đổi một chút, nên có thể bạn sẽ phải in lại một vài cái nếu đã lắp xong cả cái hộp bao che rồi.

Tôi đã cố gắng giữ các chi tiết thiết kế của dự án gốc càng nhiều càng tốt, để mọi thứ trông như thể nó thuộc về nhau. Các tấm hông và bản lề sử dụng cùng loại ốc ¾" như dự án hộp bao che; các tấm cửa cần loại ốc 9/16" ngắn hơn một chút. Bản lề cũng sử dụng cùng loại ghim kim loại được chỉ định trong dự án hộp bao che, và các tấm cửa sử dụng cùng loại nam châm 12x2mm như các góc của hộp bao che.

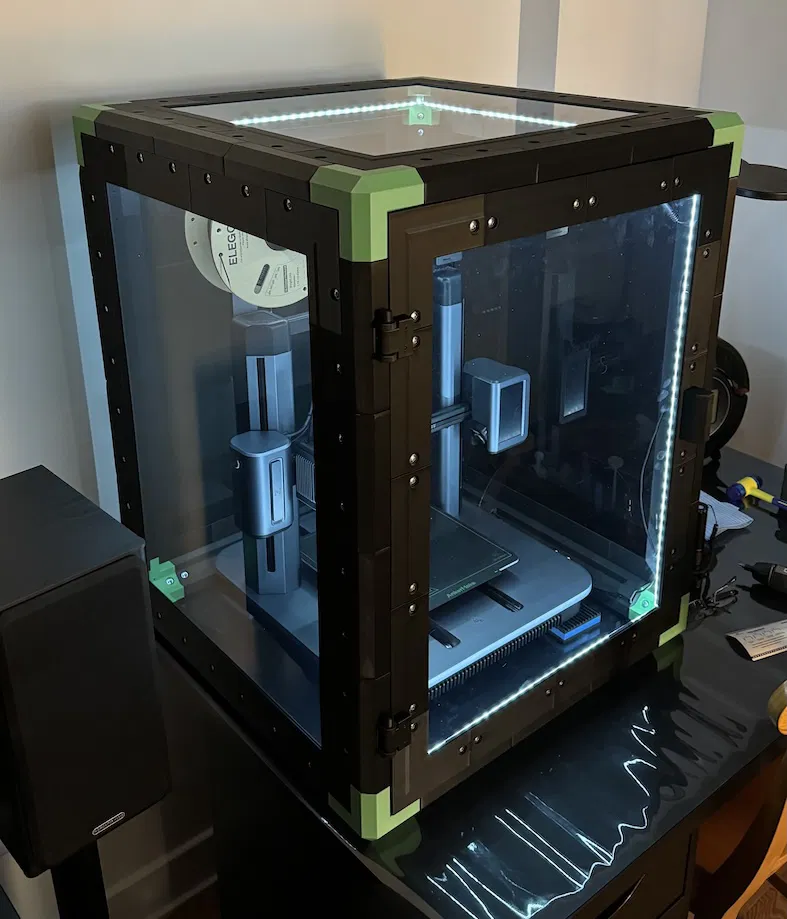

Các tấm được thiết kế cho hộp bao che kích thước 24"x24"x30" với các tấm mica 18"x24" (dày 1/8"), nhưng cũng có thể dùng cho hộp bao che 24"x24"x24" với các tấm mica 18"x18" (chỉ cần dùng ít hơn một miếng cạnh mỗi bên). Vì thiết kế có tính tham số, nó cũng có thể được sử dụng để tạo các bộ phận cho các kích thước hộp bao che và tấm mica khác (trong giới hạn hợp lý). Trong trường hợp của tôi, các tấm mica (như quảng cáo) bị thiếu chính xác 0.25" ở cả hai chiều, vì vậy đó là kích thước mặc định được cung cấp ở đây — 17.75"x23.75".

Nếu bạn muốn sử dụng thiết kế này, vui lòng tìm mua các tấm mica của bạn trước và xác nhận kích thước cuối cùng của chúng trước khi bắt đầu in! Tôi đã mua tấm mica của mình từ BuyPlastic.com và họ có vẻ là một nhà cung cấp đáng tin cậy và giá cả phải chăng (tôi không được tài trợ, chỉ là một khách hàng hài lòng). Miễn là tấm mica của bạn không bị thiếu quá 0.25" so với kích thước được chỉ định, chúng sẽ vừa vặn. Các rãnh cũng được thiết kế với một chút dung sai thêm phòng trường hợp tấm mica của bạn lớn hơn.

Lưu ý quan trọng: các bộ phận khung phải được in theo chiều dọc, tức là đặt trên cạnh mỏng của chúng! Tôi đã dành hàng giờ để tìm cách in chúng theo chiều phẳng, nhưng rãnh cho tấm mica đơn giản là không ra sạch sẽ, bất kể tôi đã thử loại hỗ trợ nào. Tôi lo rằng các bộ phận sẽ bị bong ra khỏi mâm in trong quá trình in, nhưng cuối cùng tôi đã không gặp bất kỳ lỗi nào, mặc dù có cảnh báo của phần mềm slicer.

Tuy nhiên, việc lắp ráp có thể hơi khó khăn, vì vậy đây là một vài mẹo.

Khi lắp ráp các tấm cho một cạnh bên, tôi đề xuất cách tiếp cận sau. Bắt đầu bằng cách đặt hộp bao che nằm xuống với cạnh bạn đang lắp ráp hướng lên trên. Đầu tiên, bắt vít hai tấm góc dưới và các tấm cạnh ở giữa chúng. Thứ hai, trượt tấm mica vào cho đến khi nó nằm đúng vị trí, sau đó trượt hai tấm góc trên vào để bạn có thể đặt tấm mica xuống khung. Tiếp theo, nhấc tấm mica lên ở một góc và trượt các tấm cạnh vào một bên, sau đó là bên kia, và cuối cùng là cạnh trên. Một cái búa cao su nhỏ có thể hữu ích ở đây khi một bộ phận không trượt mượt mà. Khi tất cả các bộ phận khung đã được đặt đúng vị trí và mọi thứ khớp vào chỗ lõm, hãy bắt đầu vặn vít mọi thứ, bắt đầu với hai tấm góc trên. Đảm bảo điều chỉnh vị trí của các tấm trước khi vặn vít, để chúng khớp phẳng với khung.

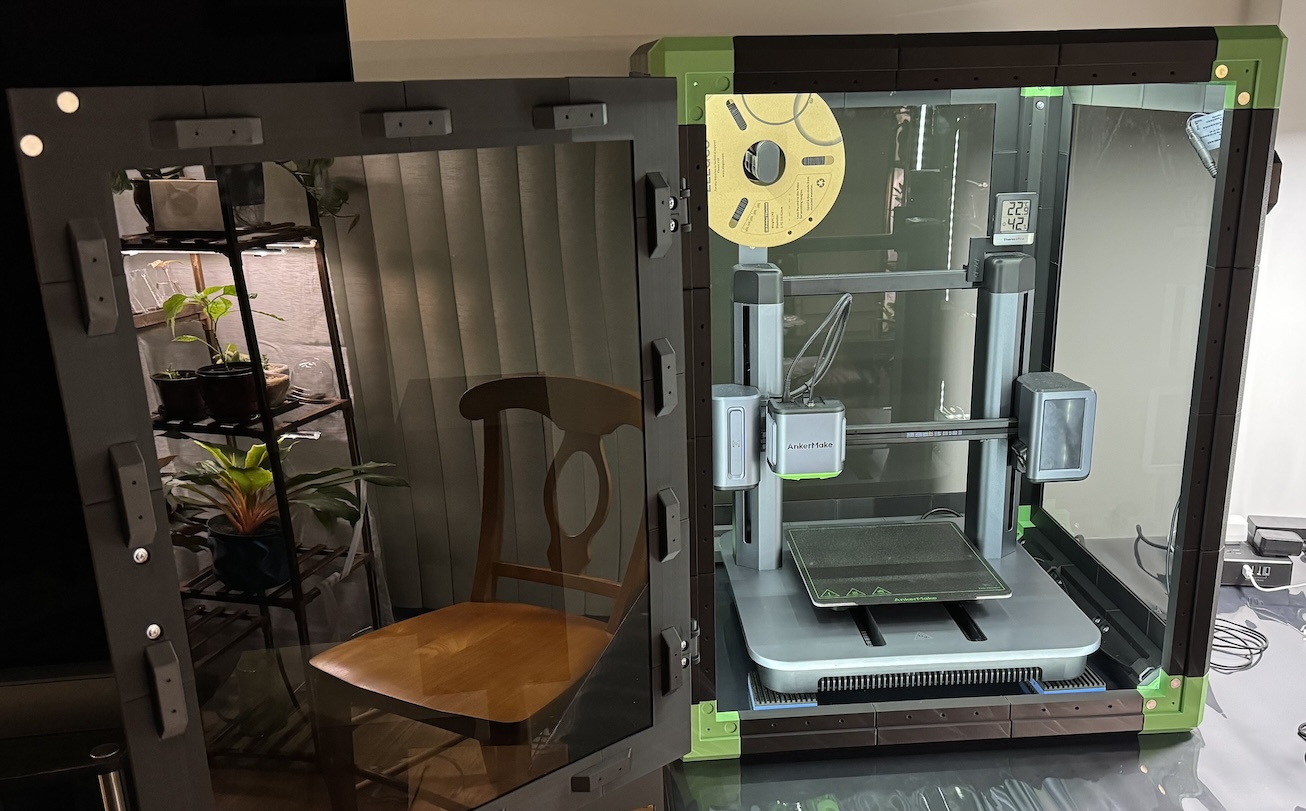

Khi lắp ráp cửa, hãy gắn hai góc, đáy và một vài bộ phận đi lên ở mỗi bên; sau đó trượt tấm mica vào, và hoàn thành bằng cách gắn các bộ phận còn lại. Đảm bảo các thanh giằng được bắt vít thẳng! Nếu bạn đang sử dụng tua vít điện, hãy cẩn thận vì lực xoắn thêm của chúng có thể làm lệch sự liên kết rất nhanh; tôi đề nghị sử dụng nó ở chế độ thủ công, ít nhất là để siết chặt cuối cùng. Có các vết lõm nhỏ ở mặt dưới của tấm để giúp căn chỉnh. Sau khi khung hoàn thành, hãy gắn các bộ chuyển đổi bản lề và tay nắm cửa.

Nếu bạn đang chế tạo một hộp bao che có kích thước bất thường hoặc các tấm mica của bạn không có kích thước tiêu chuẩn, hãy để lại lời nhắn cho tôi và tôi sẽ xem liệu tôi có thể đáp ứng yêu cầu của bạn không. Và nếu bạn nghĩ tôi đã quên đề cập đến điều gì đó trong văn bản trên, vui lòng cho tôi biết!

Cập nhật ngày 27-06-2024: đã thêm hai nửa kích thước theo yêu cầu của người dùng (tôi chưa thử nghiệm cả hai).
