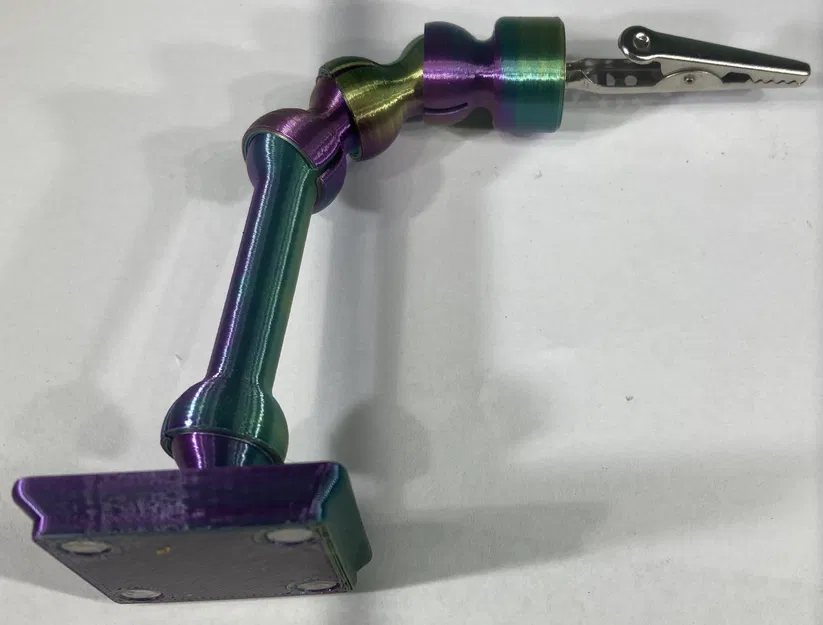

Hệ thống hỗ trợ này dựa trên một bộ nối bóng và chén có độ ma sát nhất định. Có cả đế Gridfinity và không Gridfinity có phần bóng hướng lên trên. Bất kỳ số lượng bộ nối bóng-chén với nhiều kích cỡ và hình dạng khác nhau có thể được kết hợp để cung cấp hỗ trợ cho hầu hết mọi góc độ và chiều cao. Hoàn thiện với một hoặc nhiều đầu kẹp hoặc đầu hỗ trợ để bạn có bàn tay thứ ba, thứ tư hoặc thứ năm để giúp các dự án chi tiết của bạn.

Cũng bao gồm các tệp .step cho chén và cho bóng, để bạn có thể tự tạo các bộ phận tentacle.

Các bộ phận này đều được cắt cho PLA và các bộ phận PLA của tôi hoạt động tốt. Hãy chắc chắn kéo chúng thẳng ra. Đừng bẩy hai bộ phận ra hoặc bạn có thể làm nứt một bên chén hoặc bên kia.

Tôi sử dụng các bộ nối dài hơn nếu tôi cần một giá đỡ cao hơn, và các bộ nối nhỏ chủ yếu để cho phép đường cong chặt hơn trong tentacle.

Nếu bạn cần một cấu trúc cứng nhắc, hãy dán các bộ phận lại với nhau bằng siêu keo. Hầu hết các bộ phận đều in nhanh và sử dụng rất ít sợi.

Một số bộ phận Tentacle được thiết kế để sử dụng nam châm neodymium 6x2mm. Đây là cùng kích thước được sử dụng cho các tấm đế và mô-đun Gridfinity.

Đế

Bạn có thể sử dụng bất kỳ đế nào với bất kỳ bộ nối nào và bất kỳ đầu kẹp hoặc đầu hỗ trợ nào.

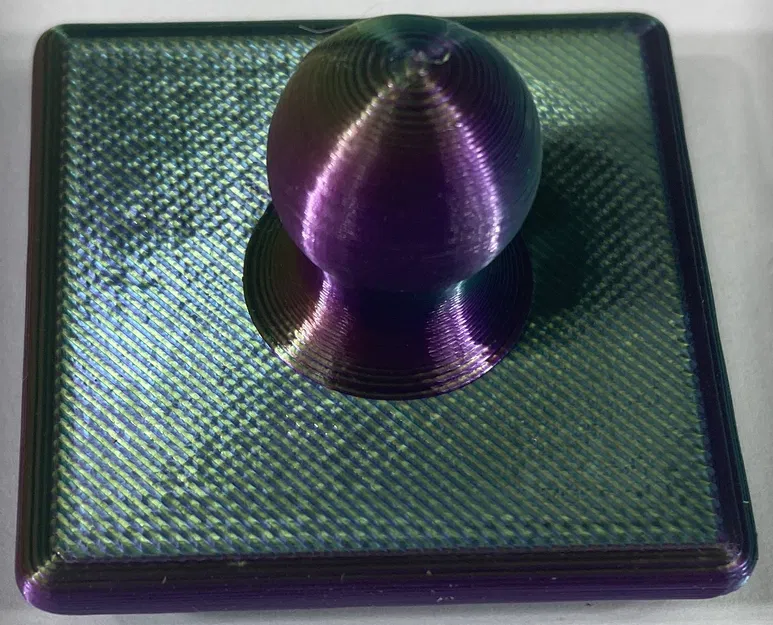

Mô-đun Gridfinity làm đế Tentacle

Bạn có thể sử dụng đế tentacle Gridfinity với bất kỳ tấm đế Gridfinity nào. Tên mô hình là "1x1 Tentacle Base".

Hoặc, bạn có thể sử dụng nó với một trong các đế Gridfinity độc lập sau:

• Đế Gridfinity góc cạnh 1x2 dán keo

Đế Tentacle Gridfinity rất tốt vì nó giúp giữ giá đỡ của bạn thẳng đứng ngay cả khi nó không cân bằng.

Đế không Gridfinity

Có nhiều loại đế khác nhau mà bạn có thể sử dụng cho giá đỡ tentacle.

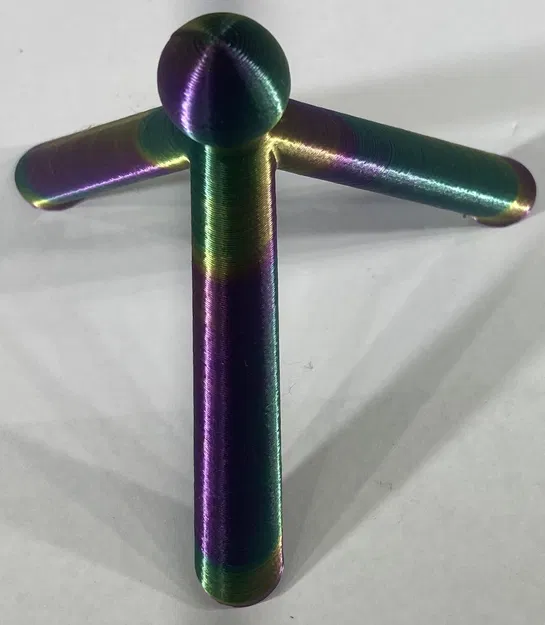

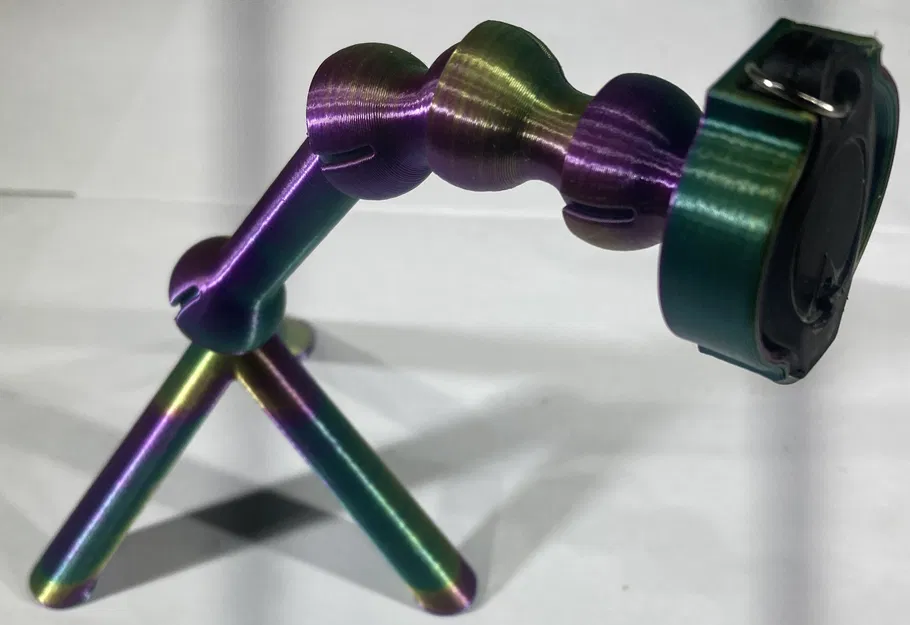

Đế độc lập ba chân (Tribase)

Ba chân nghiêng dẫn đến một quả bóng gắn kết. Ba chân đảm bảo nó sẽ ổn định ngay cả trên các bề mặt không bằng phẳng. Ví dụ, nó hoạt động tuyệt vời với giá đỡ webcam.

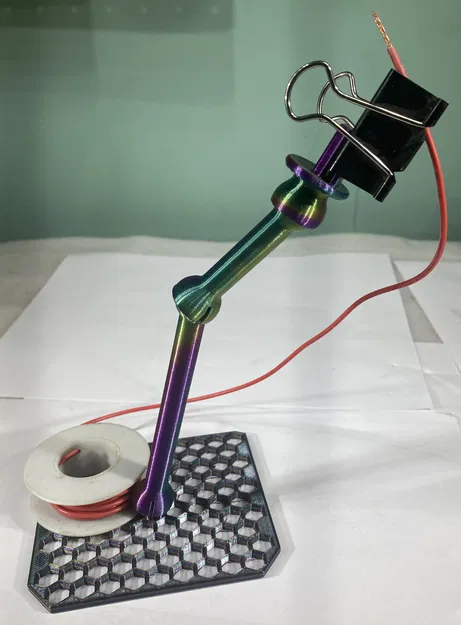

Đế độc lập phẳng lớn

Đế phẳng lớn này được tạo thành từ một lưới hình lục giác chủ yếu để giảm thiểu việc sử dụng sợi nhưng cũng vì nó trông thú vị hơn một tấm phẳng đơn giản.

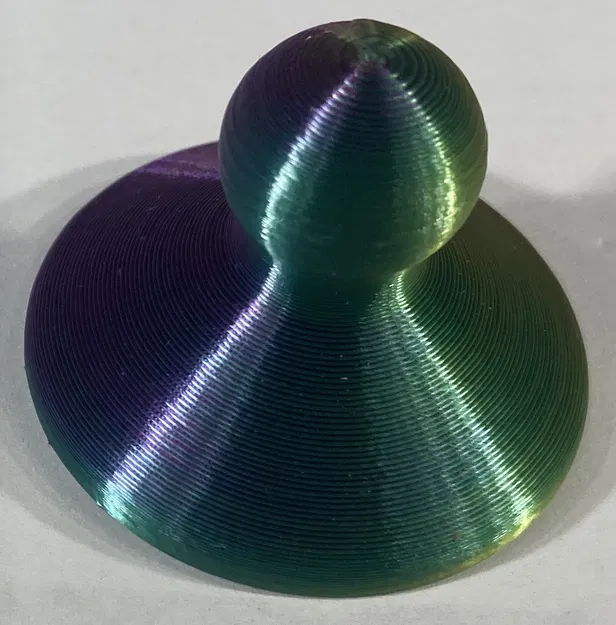

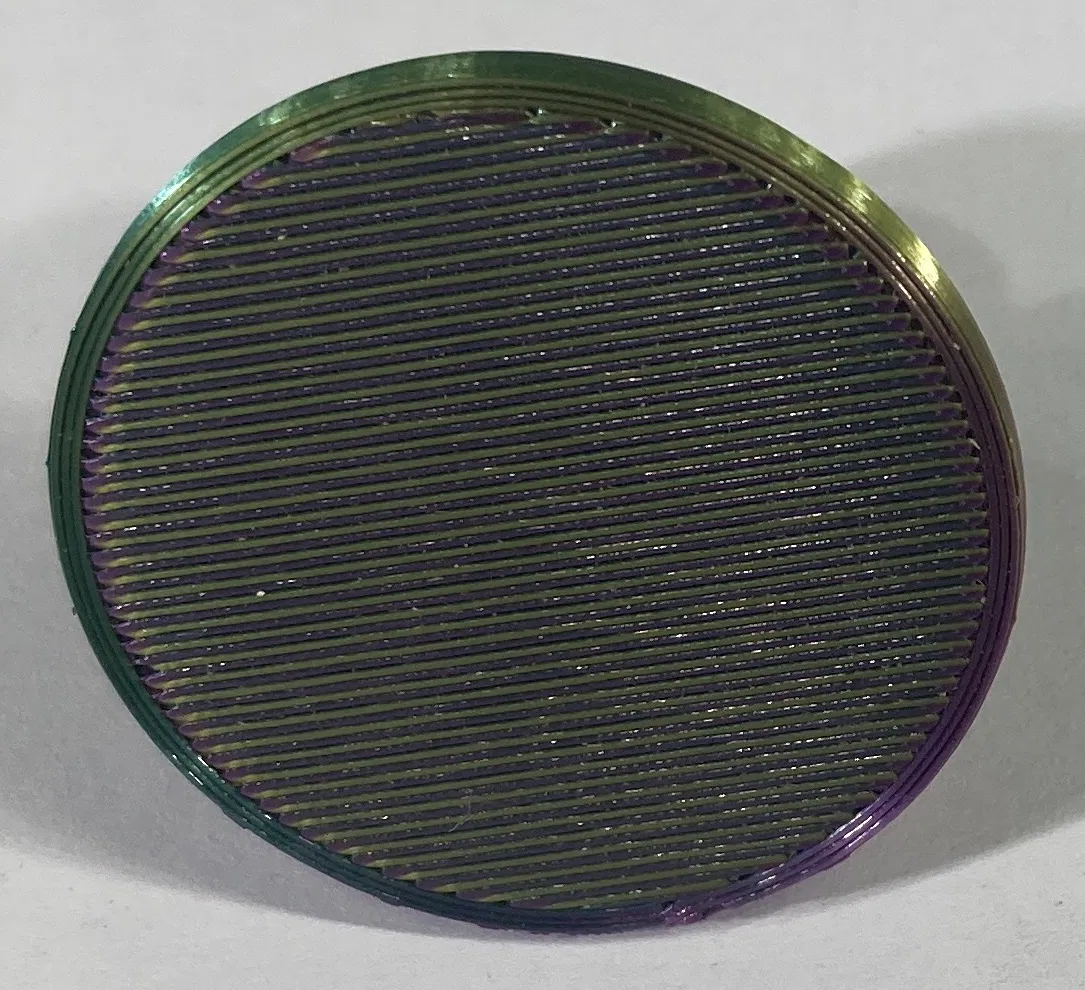

Đế độc lập dán keo

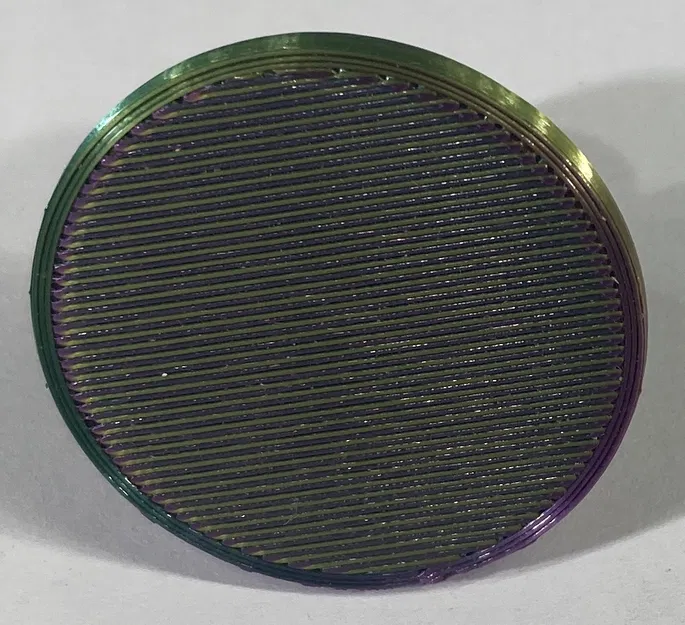

Đế này có đáy tròn nhẵn mà bạn có thể dán lên thứ khác, hoặc gắn băng dính gai dầu, v.v. Bạn cũng có thể sử dụng nó trong các mô hình khác cần đế để kết nối các bộ phận tentacle. Tuy nhiên, cũng có tệp .step chỉ cho bóng và chỉ cho chén, đặc biệt để bạn có thể đưa nó vào mô hình của mình.

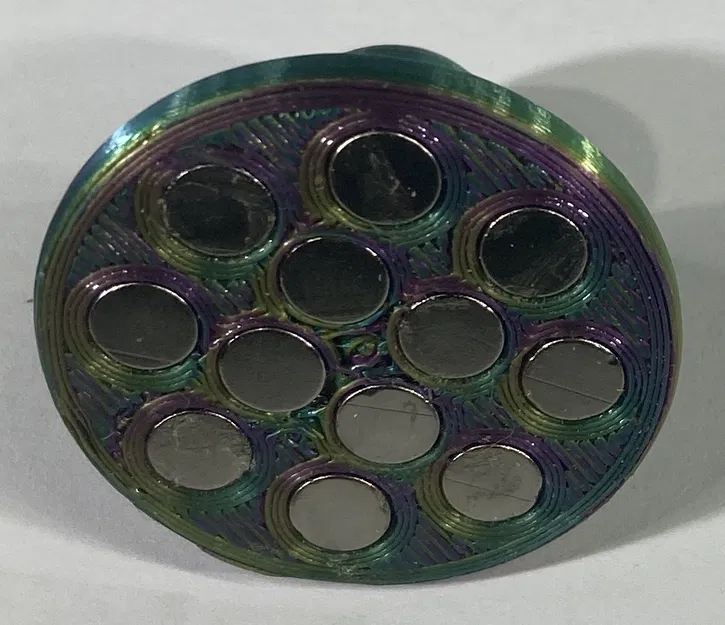

Đế độc lập từ tính

Đế này giữ mười hai nam châm neodymium 6x2mm để bạn có thể gắn đế này vào bất kỳ bề mặt thép nào. Ví dụ, nó có thể giữ đèn bên trong vỏ máy tính hoặc máy giặt. Một số đèn LED móc khóa cực kỳ sáng, chẳng hạn như cái này. Và nó hoạt động tuyệt vời với giá đỡ webcam.

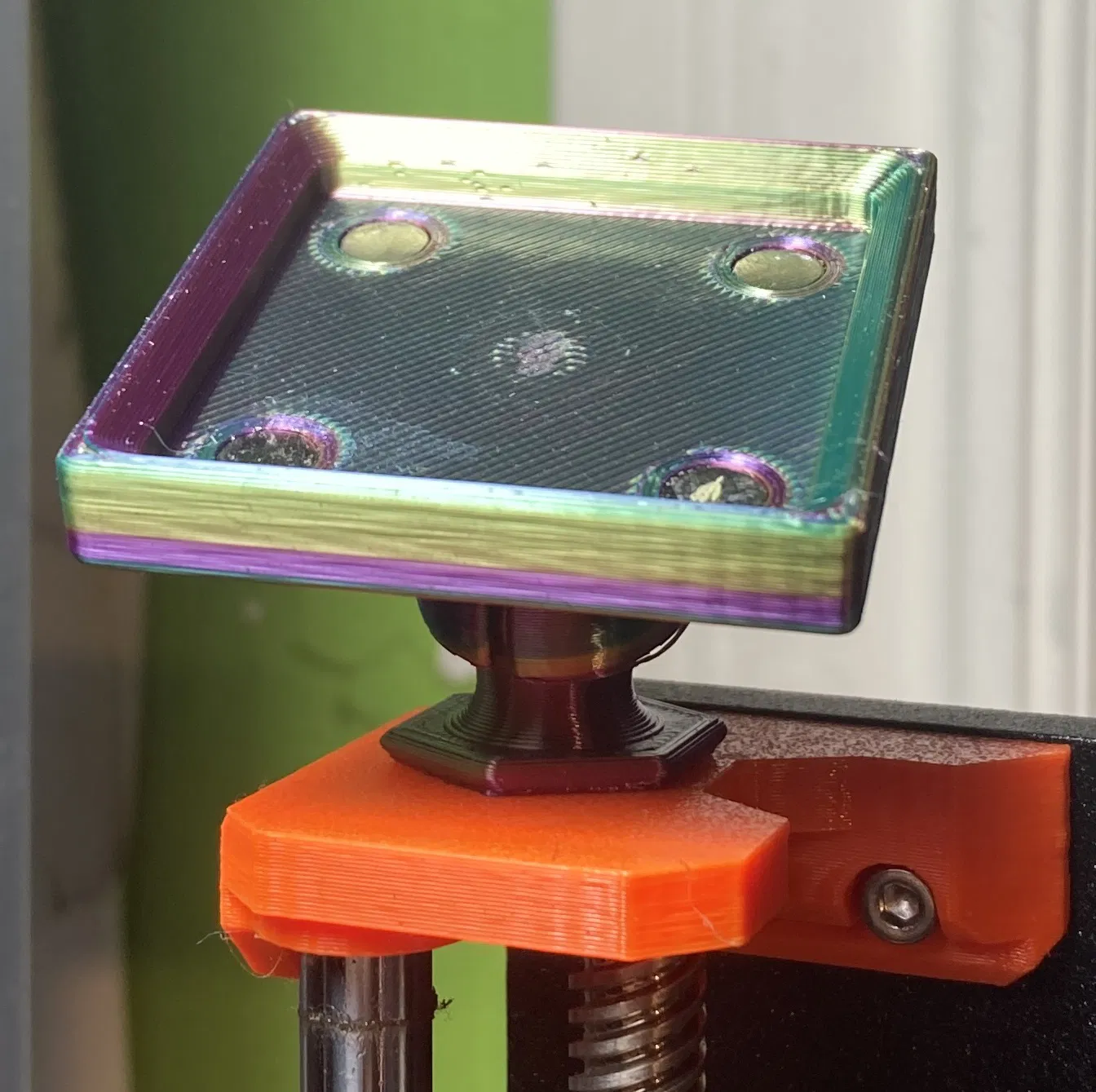

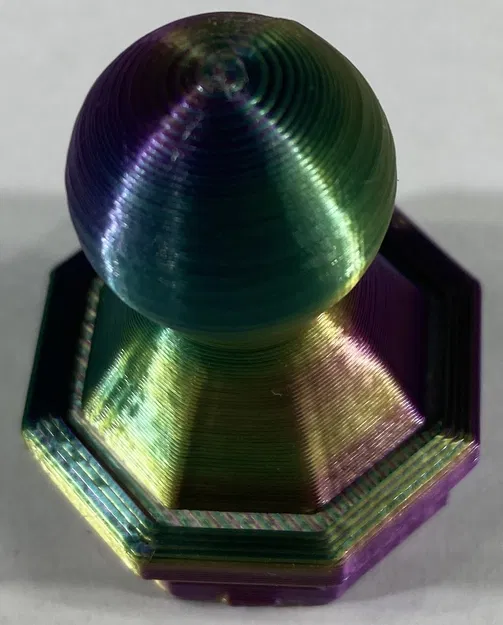

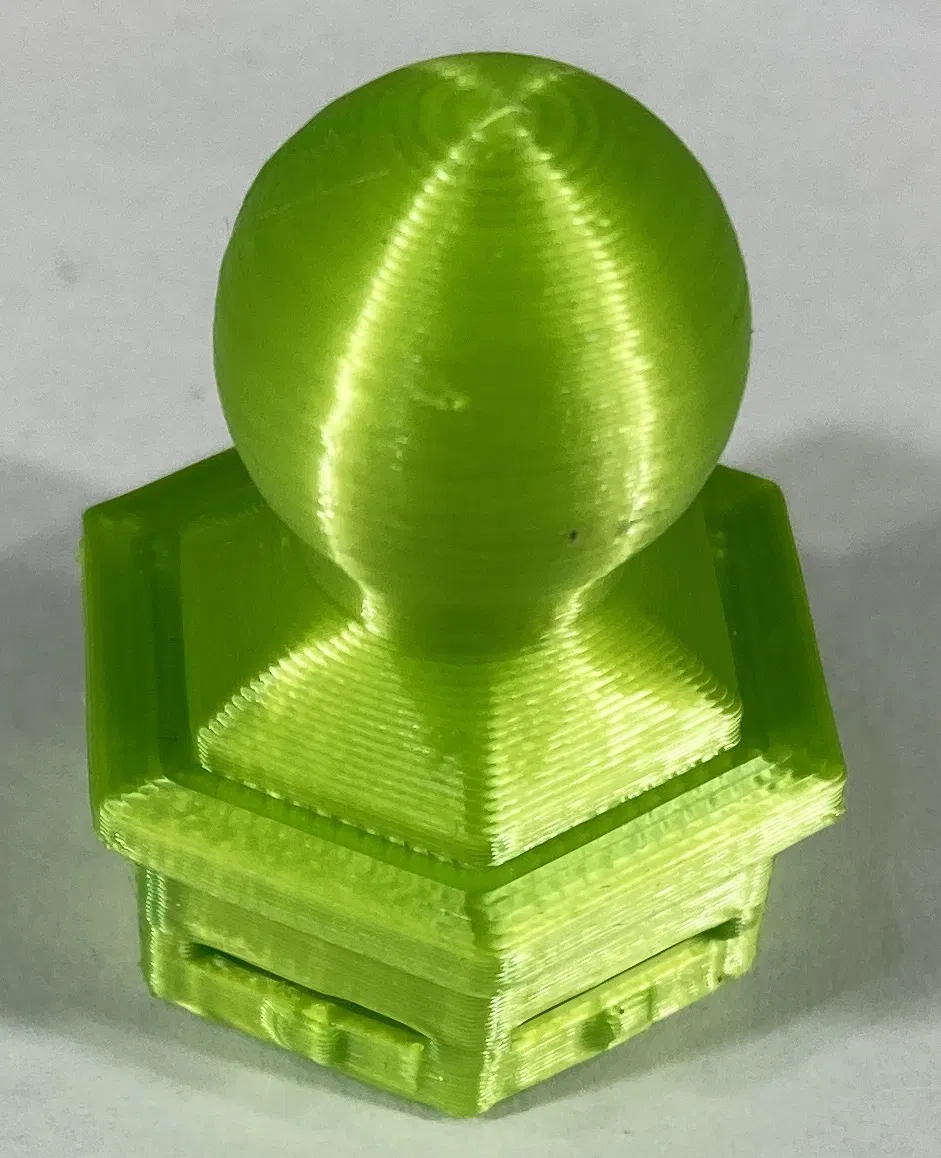

Đế Z-Topper

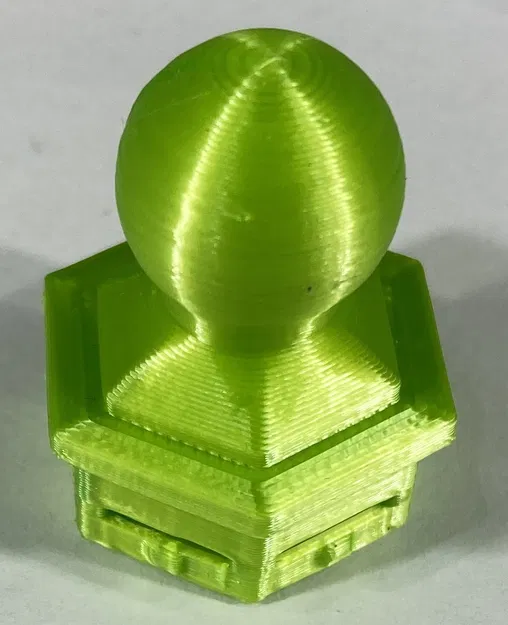

Đế này khớp vào lỗ hình lục giác ở trên cùng của trục Z trên hầu hết các máy in Prusa. Nếu bạn thấy nó quá lỏng, bạn có thể cắt cạnh của hình lục giác nhỏ bằng dao sắc, để làm biến dạng nhựa một chút và tăng độ ma sát cho vừa vặn. Nó dựa trên của tôi, mà tôi sử dụng mọi lúc.

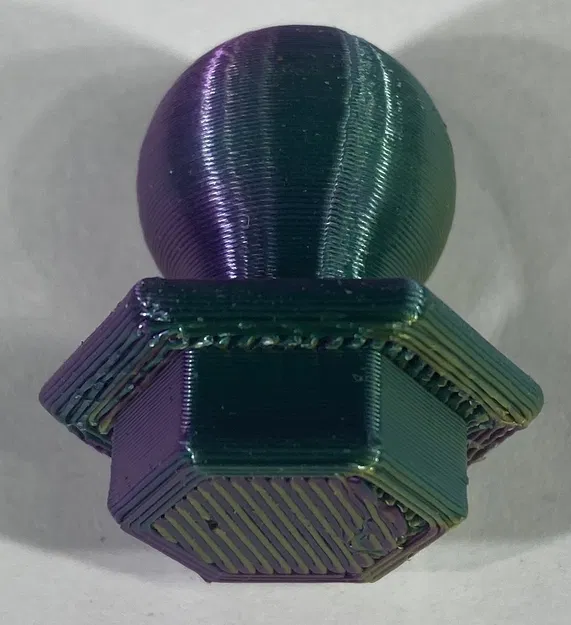

Đế Z-Rider

Đế này khớp vào lỗ hình lục giác thuôn dài ở mặt bên của bộ phận được in trượt lên xuống trục Z và giữ mặt tự do của dây đai trục X. Nó dựa trên mà tôi chủ yếu sử dụng để di chuyển một trong những của Schnippi lên xuống trong quá trình in của tôi. Vì... lý do. Có lẽ đây có thể là giá đỡ cho một webcam nhỏ, nhưng nó sẽ rung mỗi khi trục X di chuyển.

Đế Tường Lưu trữ Tổ ong

Đế này khớp vào một ô của Tường Lưu trữ Tổ ong. Điều này cho phép bạn mang lại sự linh hoạt và khả năng thích ứng của Hệ thống Tentacle cho Tường Lưu trữ Tổ ong của bạn.

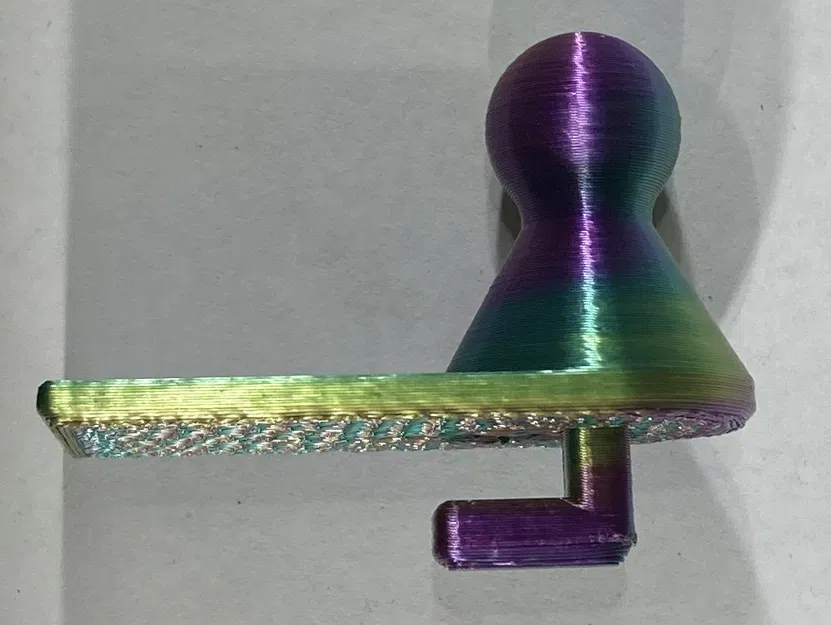

Đế Skadis

Đế này treo trên bảng ghim IKEA Skådis.

Quái vật Tentacle Kẹp Giấy Lớn

Đế này gắn vào bất kỳ thứ gì mà kẹp giấy lớn có thể gắn vào. Xem “Quái vật Tentacle Kẹp Giấy Lớn” bên dưới trong phần bộ nối.

Đế Kẹp Ray Tentacle

Đế này bao gồm một kẹp gắn vào các rãnh T trong các thanh nhôm được sử dụng trong máy in Prusa và các máy in 3D khác. Được sử dụng kết hợp với giá đỡ camera, điều này cho phép bạn đặt webcam chính xác vị trí mong muốn trên bất kỳ mặt nào của bàn in.

Mô hình này bao gồm một số thành phần có thể được sử dụng hoặc không, khi cần thiết. Bạn có thể in thêm các bộ phận nếu cần. Bạn cũng có thể sử dụng bất kỳ bộ phận nào trong Bộ kết nối (bên dưới).

Nếu rung động của máy in làm dịch chuyển vị trí của camera, bạn có thể cần dán các bộ nối lại với nhau.

Mô hình này bao gồm một bản sửa đổi của Kẹp Rãnh T từ Flexi-arm Camera Mount của mkoistinen.

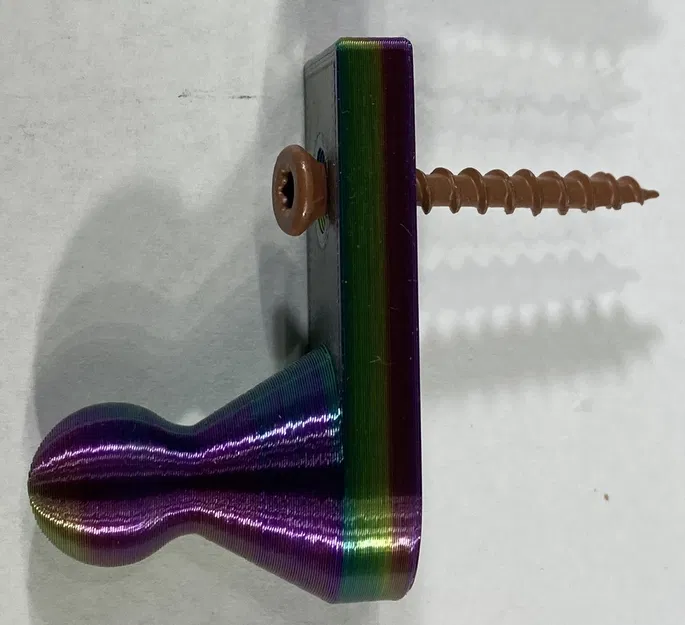

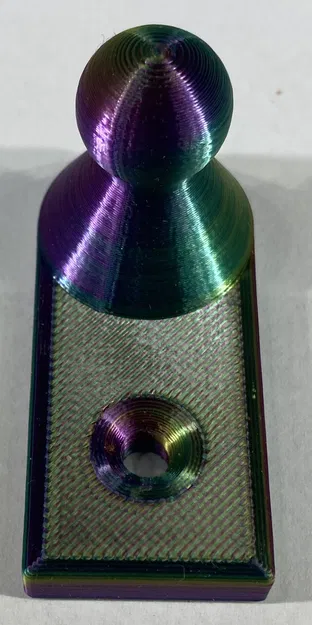

Đế Vặn Ốc

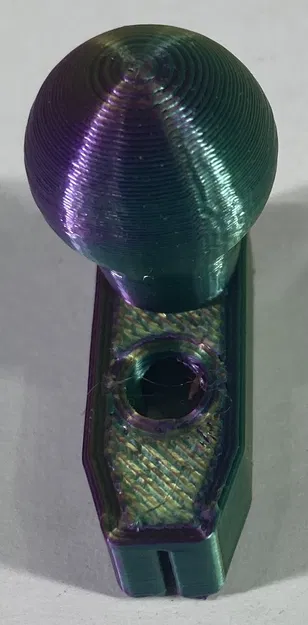

Mô hình đơn giản này cung cấp một đế. Bạn có thể vặn nó vào tường hoặc bất kỳ bề mặt nào khác bằng vít đầu bằng hoặc vít thạch cao hoặc bất kỳ bộ phận cố định nào khác có mặt dưới vát hoặc bo tròn.

Nó dày hơn và có độ điền đầy cao hơn để chống nứt, nhưng đừng siết chặt quá mức bộ phận cố định để tránh làm hỏng bản in.

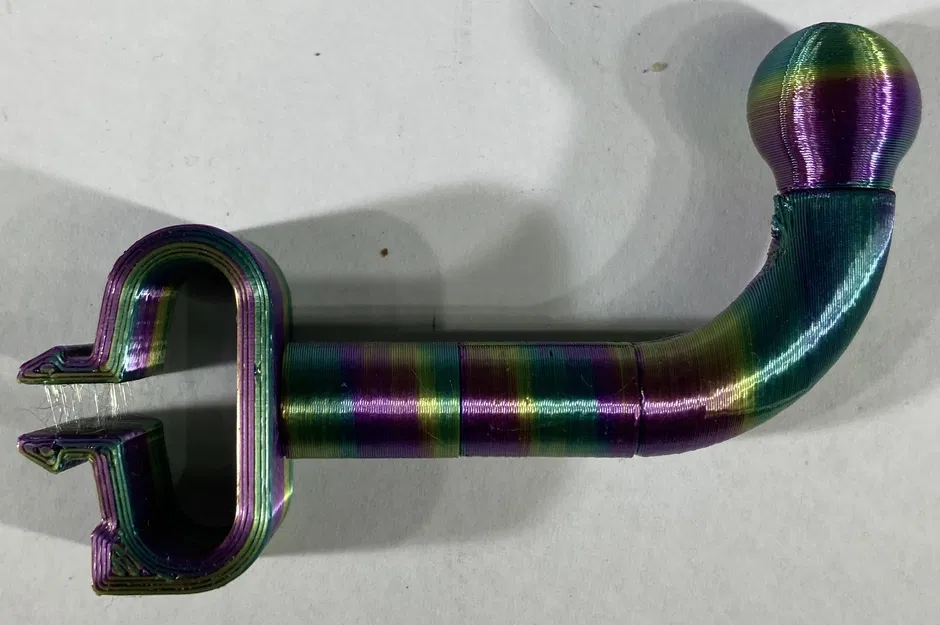

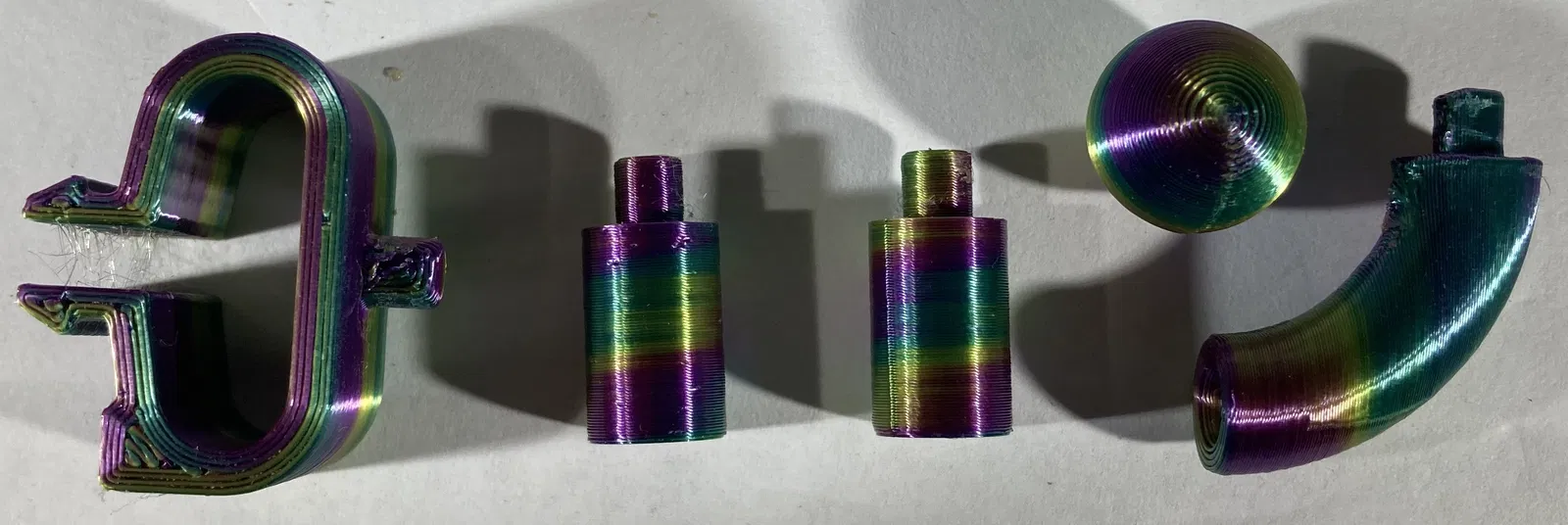

Đế Kẹp Giấy

Bạn trượt một trong những tay cầm kim loại của kẹp giấy vào một trong những đế này để bạn có thể sử dụng kẹp giấy để giữ bất kỳ thứ gì vừa vặn. Kẹp giấy có lực kẹp lớn.

Có một mô hình được thiết kế để giữ kẹp giấy cỡ trung bình và một mô hình riêng biệt dành cho kẹp giấy cỡ lớn.

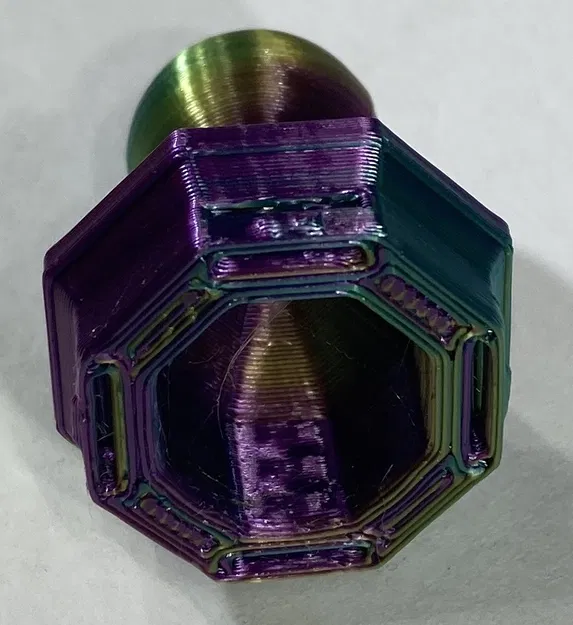

Đế Multiboard

Đế này khớp vào Multiboard. Mô hình này tích hợp cơ chế snap cơ bản được tạo bởi Keep Making, có thể tìm thấy tại đây.

Bạn có thể tìm hiểu tất cả về hệ thống Multiboard tại đây: https://www.multiboard.io/

Đế Dây Rút Nhựa

Có hai loại đế dây rút nhựa khác nhau: một cho hình trụ trông giống chữ Y và một cho các hình dạng khác chấp nhận dây rút nhựa theo hai hướng. Tất cả chúng đều là một phần của Bộ Dây Rút Nhựa Tentacle. Các đế được gọi là Tentacle Ziptie Base và Tentacle Ziptie Minibase.

Đế Bạch Tuộc

Đây là một đế có thể cấu hình. Được sử dụng kết hợp với Bộ kết nối, bạn có thể xây dựng một đế bền để giữ tối đa tám tentacle.

Có hai đế bóng thông thường và sáu cọc, mỗi cọc kết thúc bằng một chốt tương thích với Bộ kết nối.

Hình dạng giúp giữ trọng tâm ở vị trí để ổn định tentacle dài hơn. Nếu cần, việc thêm trọng lượng vào mặt đối diện rất dễ dàng, ví dụ với một loạt vòng đệm hoặc đai ốc trượt trên một phần mở rộng, hoặc gắn vào một đầu kẹp từ tính.

Bạn có thể sắp xếp một bộ sưu tập các đầu kẹp và xoay toàn bộ đế để đưa những cái hữu ích nhất vào không gian làm việc của bạn. Bạn có thể nhấc toàn bộ bộ sưu tập lên bằng đầu bằng một tay để di chuyển hoặc cất giữ nó.

Mắt ngộ nghĩnh là tùy chọn, nhưng được khuyến nghị; tuy nhiên, chúng nên có kích thước khác nhau.

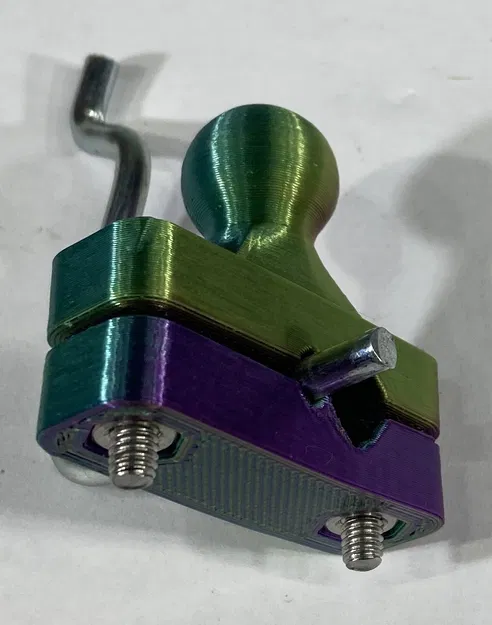

Đế Vặn Bu lông

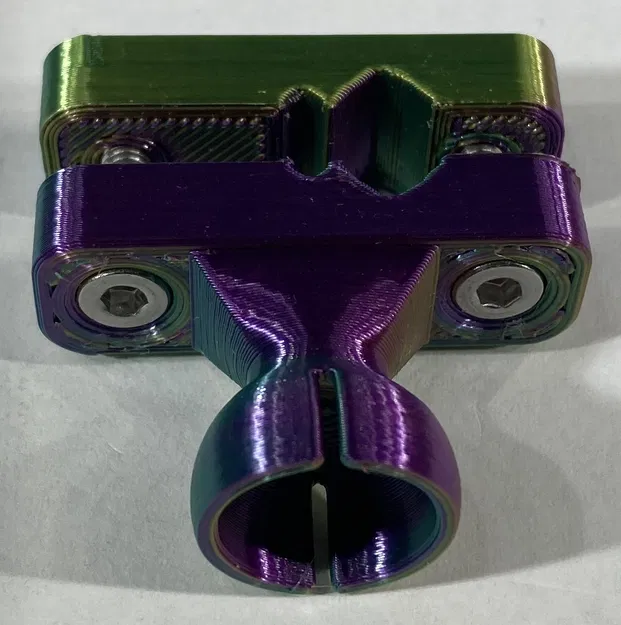

Đế này gắn bằng phần cứng 4mm. Đai ốc vừa vặn vào khe và bu lông gắn vào đó qua một lỗ ở đáy. Vòng đệm là tùy chọn. Nếu bạn sử dụng vòng đệm, nó sẽ ở mặt trong của vật được gắn, ngay dưới đầu bu lông. Không siết chặt quá mức bu lông. Siết quá chặt có thể làm các lớp tách ra và tạo ra vết nứt gần đai ốc.

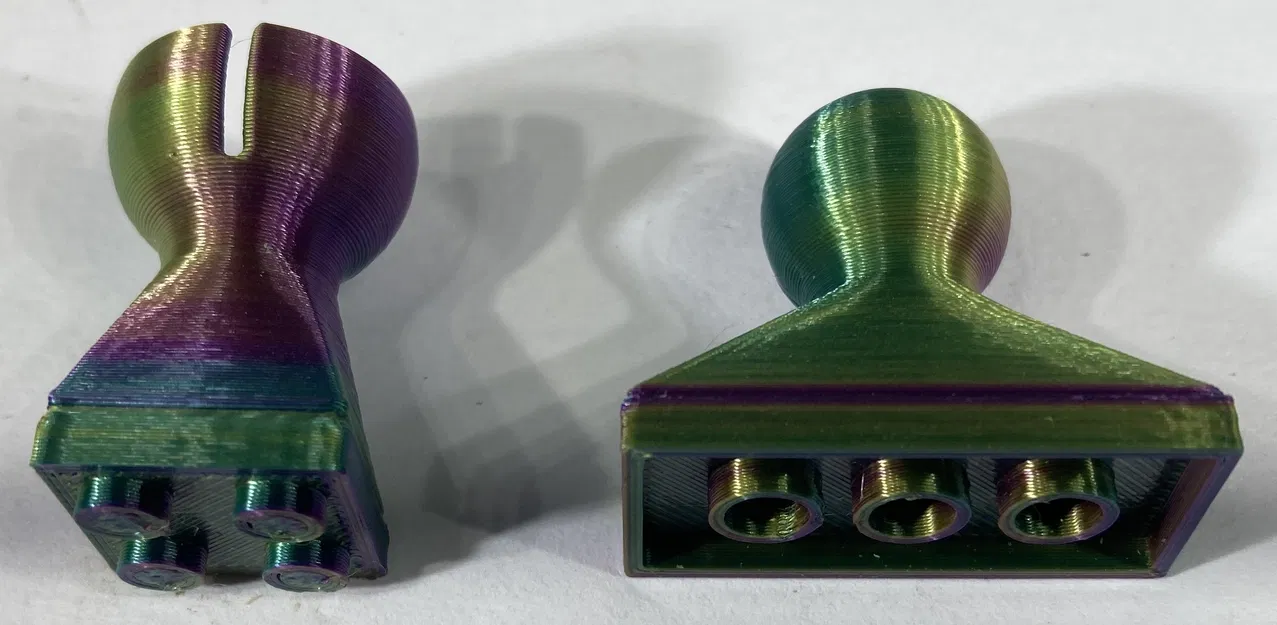

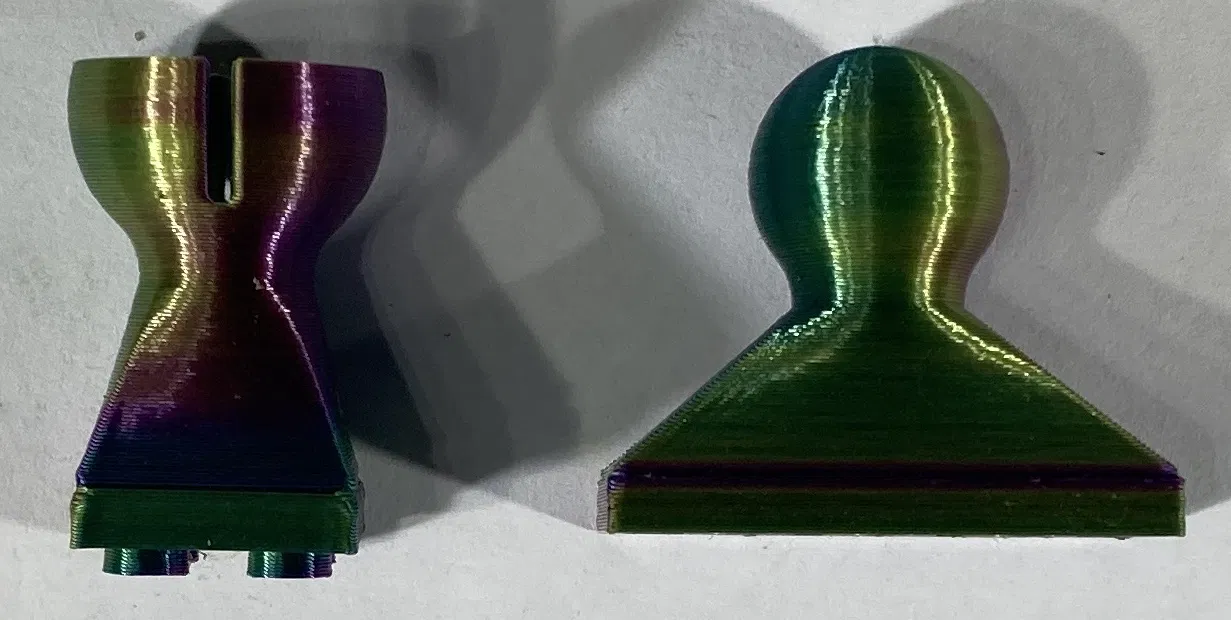

Đế Lego

Đế này gắn vào một viên gạch Lego 2x8. Cũng có một đầu kẹp Lego.

Chúng được in mà không cần hỗ trợ dưới dạng hai bộ phận mỗi loại. Bạn có thể dễ dàng dán hai bộ phận lại với nhau bằng cách chỉ cần căn chỉnh các cạnh.

Thực tế của các bộ phận Lego in FDM là chúng không khớp tốt bằng các viên gạch Lego thật vì máy in có độ chính xác khoảng 1/3mm và các bộ phận được thiết kế cho độ chính xác nhỏ hơn nhiều so với điều đó. Nó sẽ hoạt động với máy in nhựa.

Đối với máy in FDM, bạn có thể cần điều chỉnh tỷ lệ bộ phận gắn vào gạch Lego. Bộ phận còn lại (đầu kẹp hoặc đế) không được điều chỉnh tỷ lệ nếu không nó sẽ không hoạt động với hệ thống tentacle. Trong cả hai mô hình, bộ phận gắn vào gạch Lego đều in nhanh chóng, vì vậy bạn có thể thử một vài tỷ lệ khác nhau để xem cái nào phù hợp với máy in của bạn.

Thông số kỹ thuật Lego từ: https://www.bartneck.de/2019/04/21/lego-brick-dimensions-and-measurements/

Đế Fischertechnik

Đế này hoạt động với các bộ phận Fischertechnik. Cũng có một đầu kẹp Fischertechnik. Bộ phận này cho phép bạn gắn tentacle vào mô hình Fischertechnik. Ví dụ, để giữ webcam bằng đầu kẹp camera.

Chúng được in dưới dạng hai bộ phận mỗi loại. Bạn dán hai bộ phận lại với nhau để tạo thành đế hoặc đầu kẹp hoàn chỉnh.

Thực tế của các bộ phận Fischertechnik in FDM là chúng không khớp tốt bằng các bộ phận Fischertechnik thật vì máy in có độ chính xác khoảng 1/3mm và các bộ phận được thiết kế cho độ chính xác nhỏ hơn nhiều so với điều đó. Nó sẽ hoạt động với máy in nhựa.

Đối với máy in FDM, bạn có thể cần điều chỉnh tỷ lệ bộ phận gắn vào gạch Fischertechnik. Bộ phận còn lại (đầu kẹp hoặc đế) không được điều chỉnh tỷ lệ nếu không nó sẽ không hoạt động với hệ thống tentacle. Trong cả hai mô hình, bộ phận gắn vào các bộ phận Fischertechnik đều in khá nhanh, vì vậy bạn có thể thử một vài tỷ lệ khác nhau để xem cái nào phù hợp với máy in của bạn.

Cũng xem của Juh!

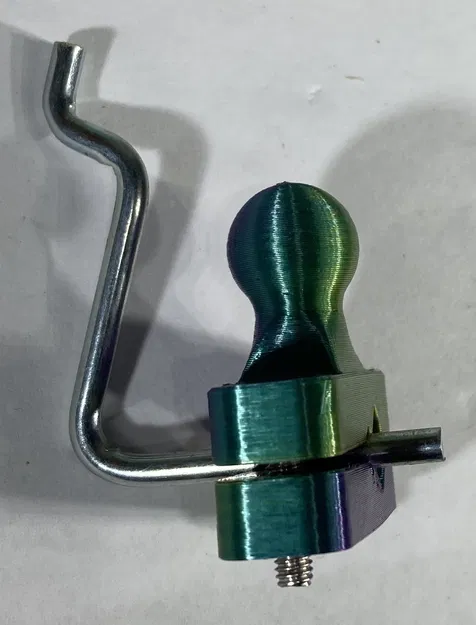

Đế Bảng Ghim

Đế này gắn vào móc treo bảng ghim, hoặc bất kỳ vật hình trụ nào có đường kính lên đến 20mm.

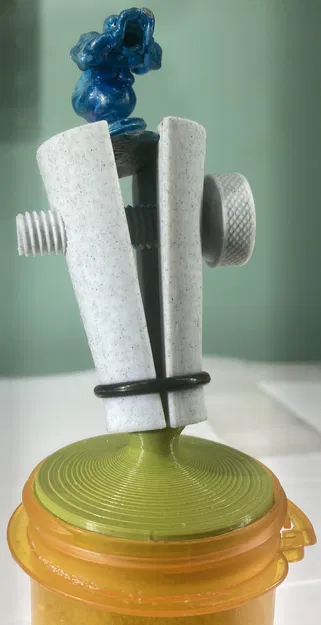

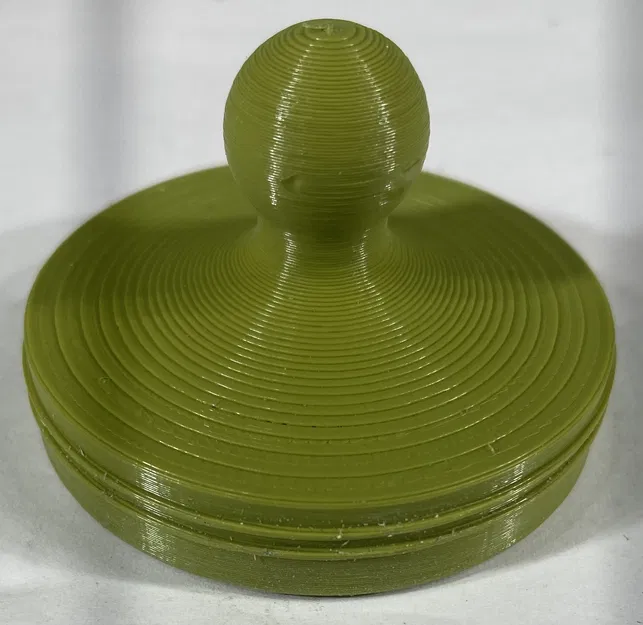

Đế Trọng lượng Lọ Thuốc

Mô-đun Hệ thống Tentacle này vặn vào lọ thuốc 48mm. Đổ đầy cát hoặc nước để làm đế nặng.

Hộp Altoids với Bộ Camera

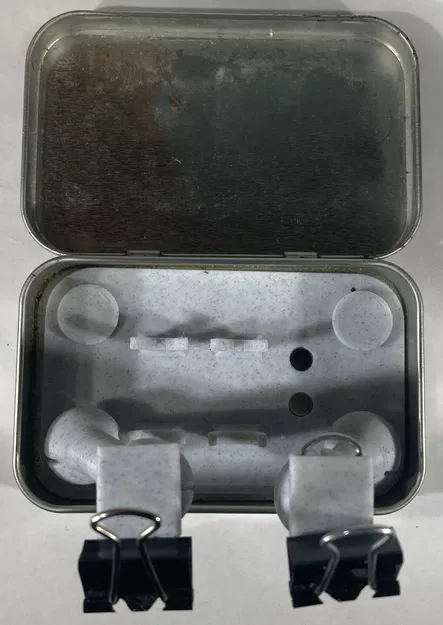

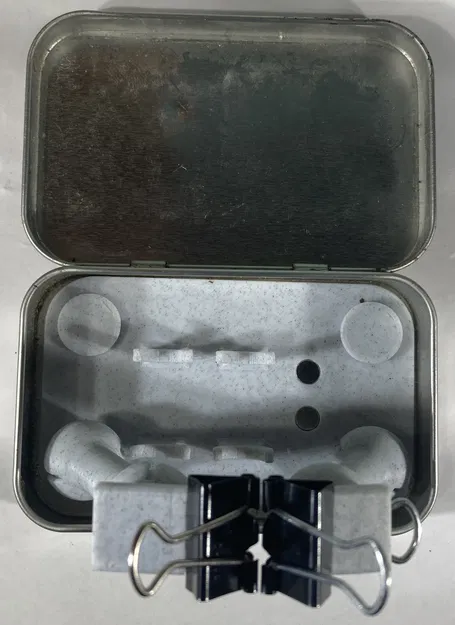

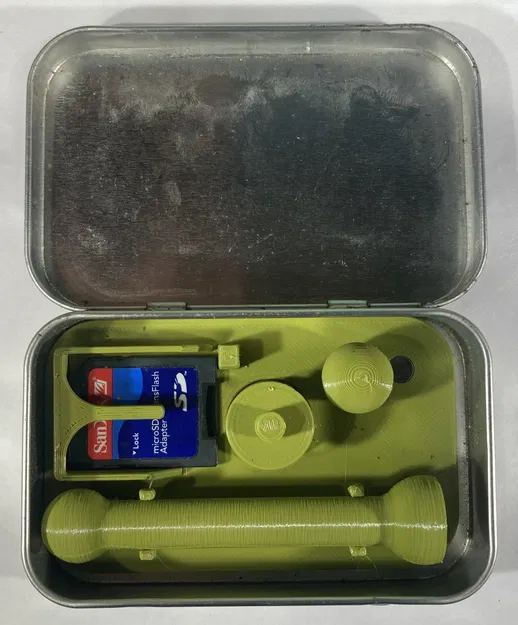

Bộ này bao gồm một tấm đế vừa vặn vào bên trong hộp Altoids cùng với các bộ phận cần thiết để tạo giá đỡ camera hoặc webcam.

Ngoài đế, còn có một phần mở rộng thẳng 75mm và một đầu kẹp ren 1/4" để giữ đèn camera hoặc webcam.

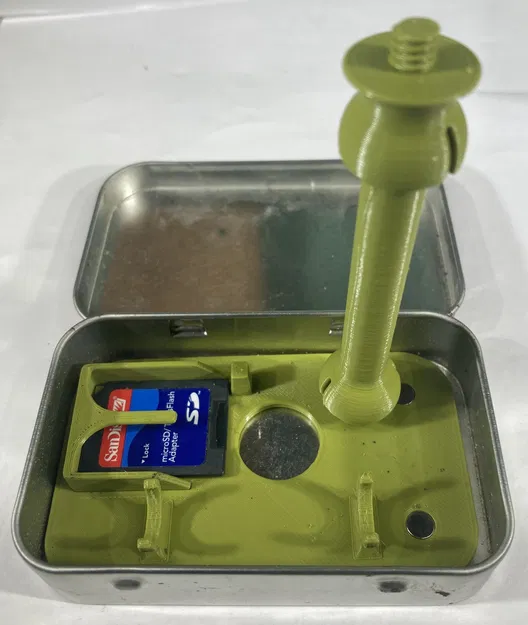

Có một giá đỡ tùy chọn cho thẻ nhớ SD. Giá đỡ thẻ nhớ SD gắn vào đế, nhưng bạn có thể cần dán nó vào vị trí.

Bạn có thể lắp một vài nam châm neodymium 6x2mm tùy chọn để giúp giữ đế trong hộp.

Đầu kẹp camera đủ cao nên có một lỗ tròn trên tấm đế để nó vừa vặn vào bên trong hộp và không bị rung lắc bên trong.

Có hai giá đỡ để hỗ trợ phần mở rộng 75mm để nó không bị rung lắc bên trong.

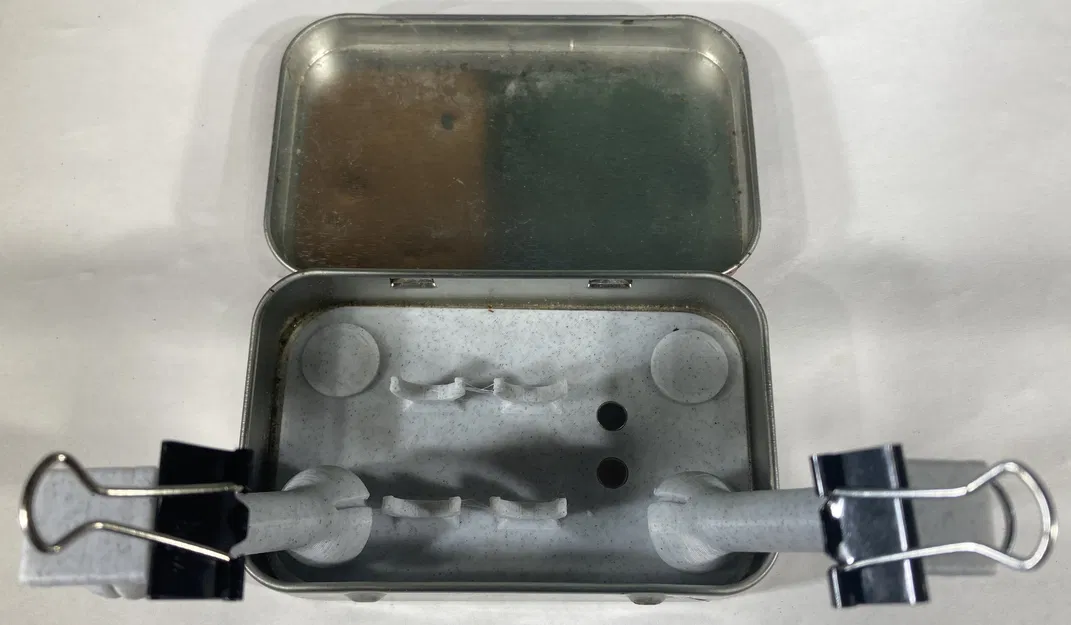

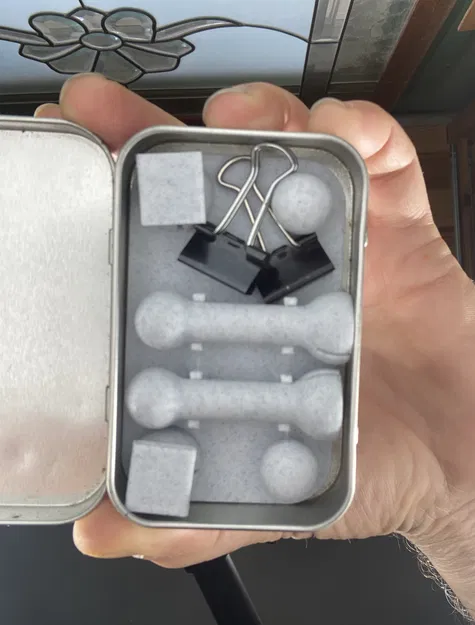

Bộ Giá Đỡ Hàn Hộp Altoids

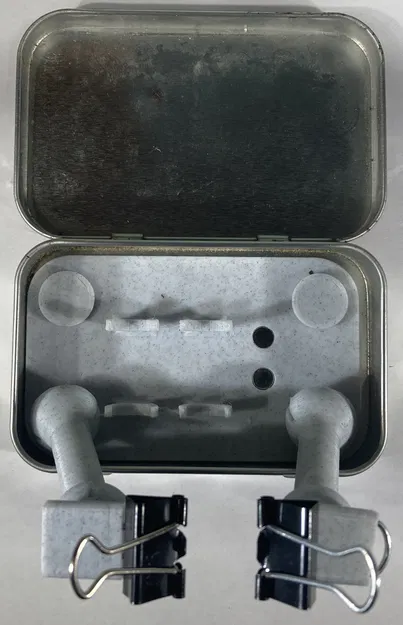

Bộ này bao gồm một tấm đế vừa vặn vào bên trong hộp Altoids cùng với các bộ phận cần thiết để tạo giá đỡ hàn.

Ngoài đế, còn có hai phần mở rộng thẳng 40mm và hai đầu kẹp kẹp giấy nhỏ. Chúng có thể giữ các vật và dây để hàn mà không truyền nhiều nhiệt đến các bộ phận được in.

Tất cả các bộ phận đều vừa vặn gọn gàng trong hộp Altoids và giữ nguyên vị trí ngay cả khi hộp mở và úp ngược.

Các bộ phận cần thiết:

• Hai nam châm neodymium 6x2mm
• Hai kẹp giấy nhỏ
• Một hộp Altoids hoặc có kích thước tương tự (hộp kẹo ngậm Newman's Own cũng hoạt động)

In ấn:

Bạn có thể in toàn bộ bộ hoặc in từng bộ phận riêng lẻ, ví dụ nếu một bộ phận bị mất hoặc hư hỏng hoặc một bản in thất bại sau khi một số bộ phận đã hoàn thành.

Bạn sẽ cần:

• Một tấm đế
• Hai bộ phận của tất cả các bộ phận còn lại

Nếu bạn tự cắt lát, tôi khuyên dùng 3 lớp viền, 20% điền đầy và tất cả các bộ phận trừ đế cần có viền 5mm.

PLA hoạt động tốt, nhưng đừng bẩy các bộ phận ra hoặc bạn sẽ làm gãy một bên chén. Kéo các bộ phận thẳng ra.

Lắp ráp:

Bạn lắp một vài nam châm neodymium 6x2mm để giữ hai kẹp giấy nhỏ.

Bạn sẽ cần dán chén lên đầu kẹp giấy. Chúng dễ dàng căn chỉnh nhờ có một vết lõm hình tròn.

Sau khi đầu kẹp được dán, chúng sẽ gắn vào hai vòng tròn nổi trên đế.

Để sử dụng bộ, hãy đẩy các phần mở rộng vào các quả bóng trên đế và đẩy đầu kẹp vào đỉnh của các phần mở rộng. Trượt các kẹp giấy vào khe trên đầu kẹp in.

Khi bạn hoàn thành, hãy rút phần mở rộng ra khỏi hộp bằng cách ấn vào đế và kéo thẳng lên. Rút đầu kẹp ra khỏi các phần mở rộng và tháo các kẹp giấy. Đẩy đầu kẹp in vào các đĩa nổi giữ chúng. Đẩy các phần mở rộng vào giá đỡ của chúng. Định vị hai kẹp giấy lên các nam châm theo hình chữ thập.

Sử dụng:

Khi được lắp ráp như một giá đỡ, hai đầu kẹp có thể được định vị theo bất kỳ hướng nào và có thể nghiêng ra ngoài cạnh hộp để các vật rơi xuống nằm bên ngoài đế. Vì hộp bằng thép nên nó có thể được gắn bằng nam châm vào mặt phẳng làm việc không bằng phẳng hoặc bất kỳ đâu cần mối hàn. Nam châm trong đế cũng giúp ngăn giá đỡ rơi ra khỏi hộp khi nó không được cân bằng.

Bộ này tương thích với tất cả các đầu kẹp Hệ thống Tentacle khác.

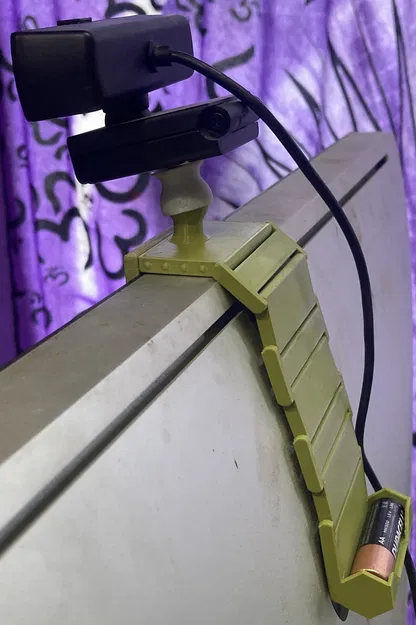

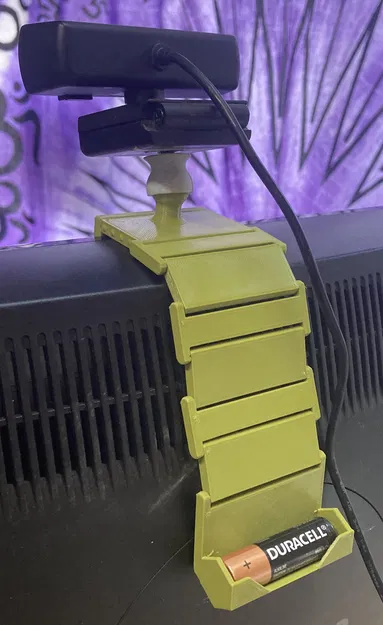

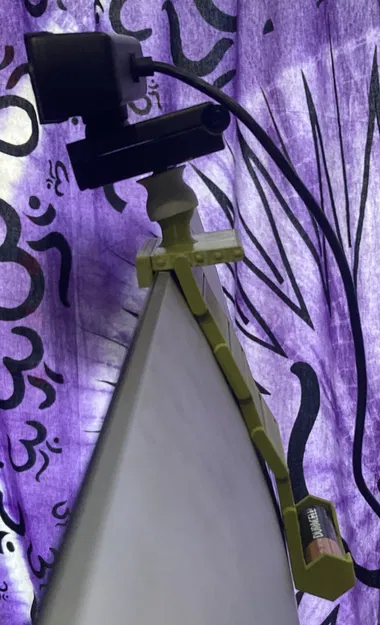

Đế Gắn Màn Hình & Giá Đỡ Webcam

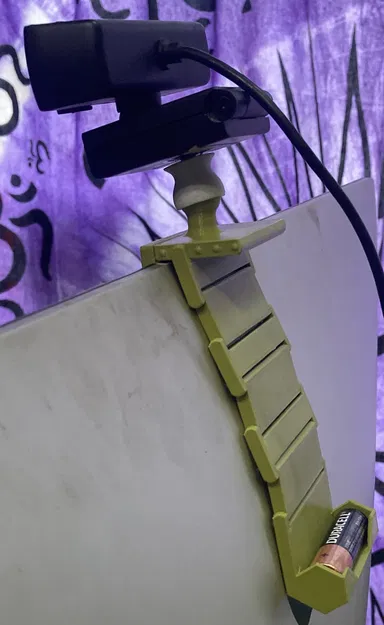

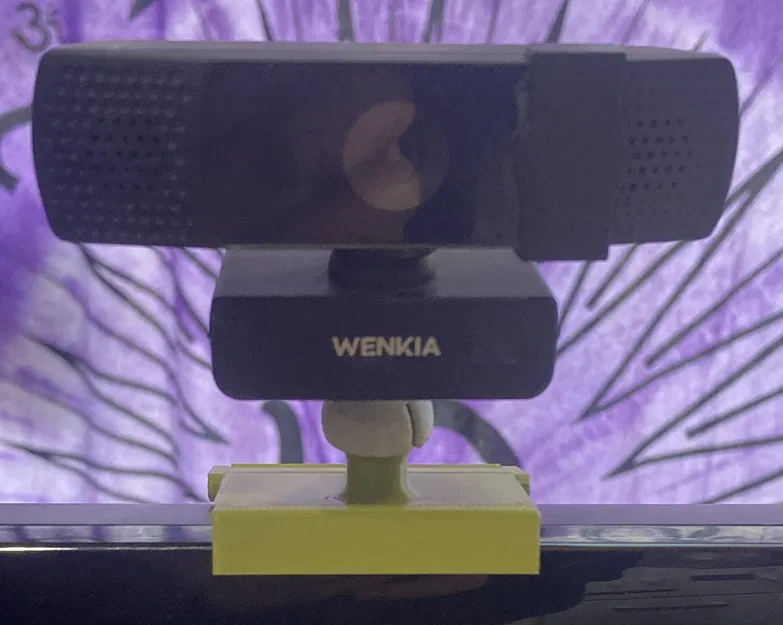

Bộ này bao gồm một đế đặt trên đỉnh hầu hết mọi màn hình. Nó có một chuỗi các mắt xích treo xuống phía sau màn hình làm đối trọng cho webcam. Chuỗi kết thúc bằng một chén giữ pin AA (hoặc LR6).

Phần trên có năm điểm gắn khác nhau cho các màn hình có độ dày khác nhau.

Phần trên chỉ che 5mm trên cùng của màn hình, thường nhỏ hơn chiều rộng viền xung quanh màn hình.

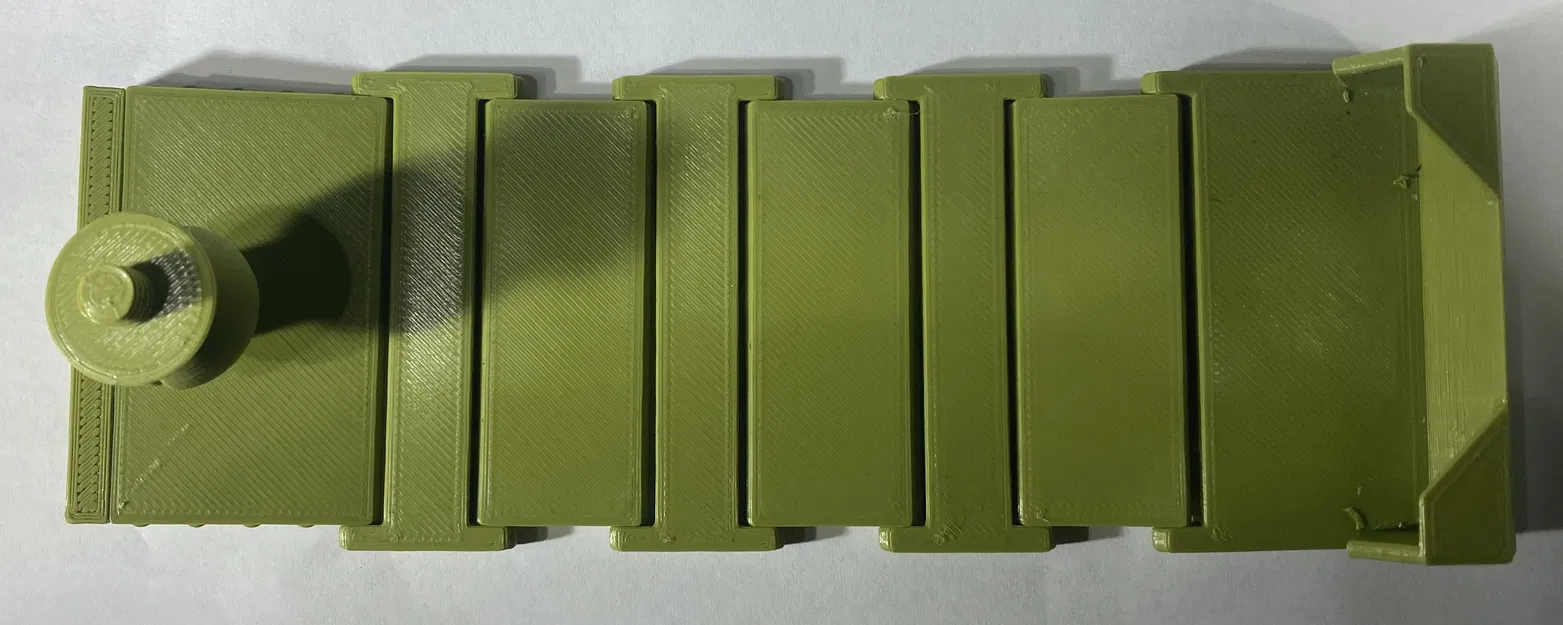

Bạn không cần sử dụng tất cả các mắt xích trong chuỗi, hoặc bạn có thể thêm nhiều hơn nếu cần.

Bộ này đóng vai trò là đế cho bất kỳ thành phần nào của hệ thống Tentacle, vì vậy với bộ này bạn có thể gắn bất cứ thứ gì lên đỉnh màn hình của mình mà có đầu kẹp phù hợp.

Bạn sẽ cần dán hai bộ phận lại với nhau để hoàn thiện phần trên. Bộ phận nhỏ nhất hướng theo hướng ngược lại với quả bóng ở trên cùng. Nó đóng vai trò móc vào cạnh trước của màn hình.

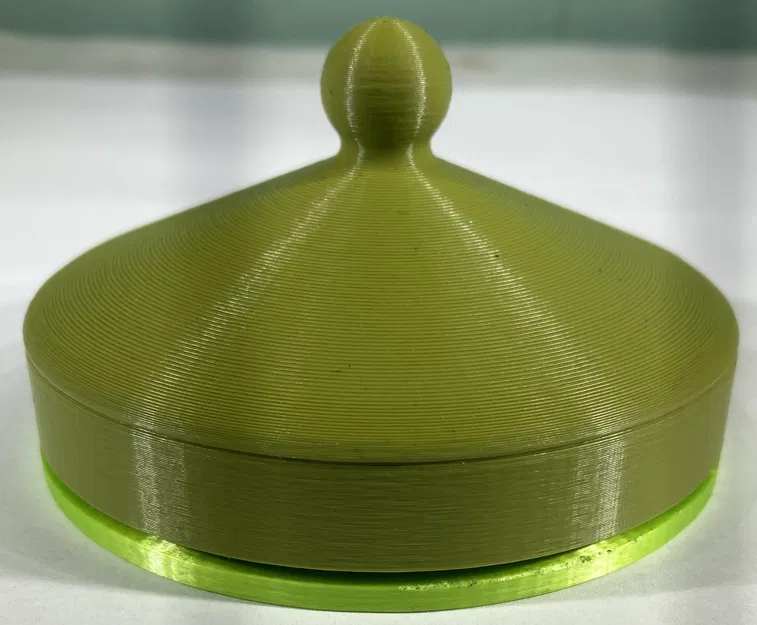

Đế Bàn Xoay

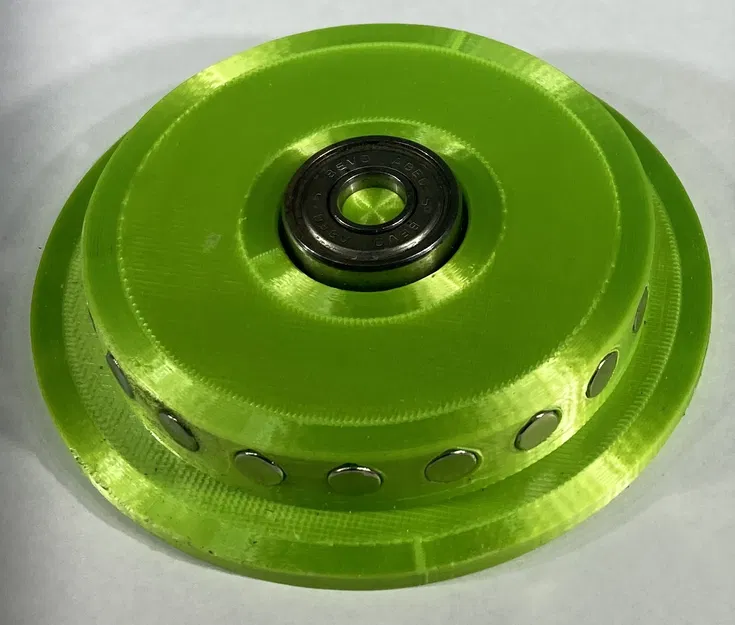

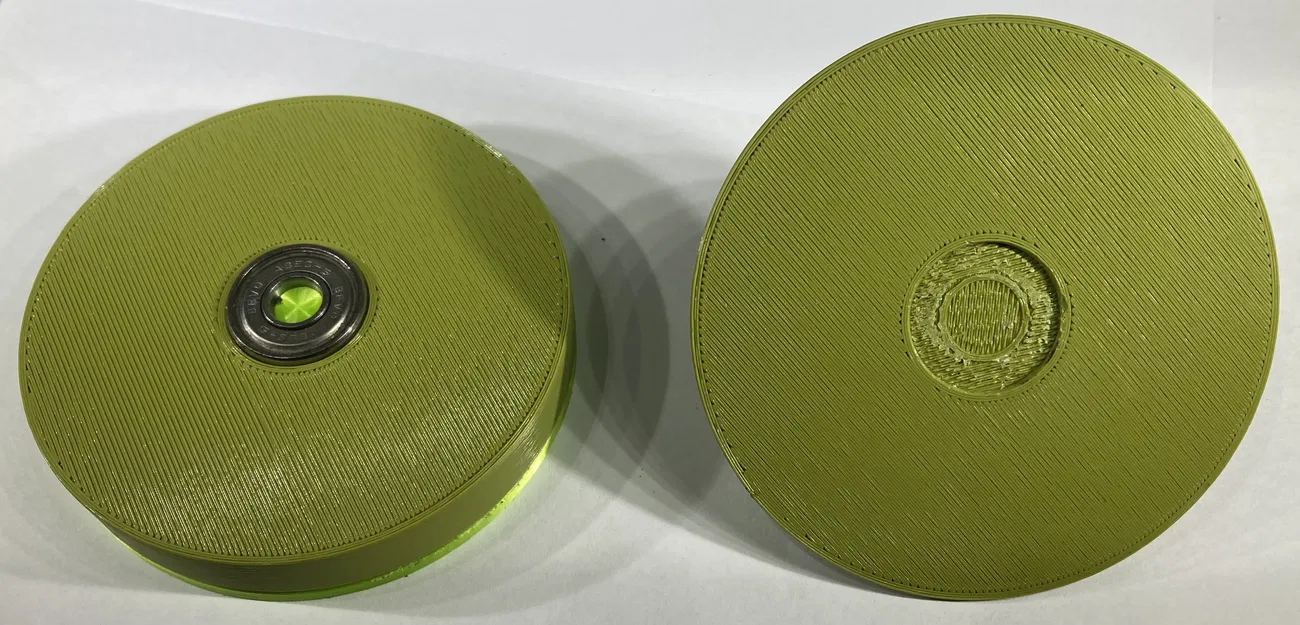

Đế này quay trên vòng bi 608. Bạn có thể thêm nam châm bên trong để tạo các điểm dừng ổn định khi quay, hoặc bạn có thể bỏ qua chúng và đế sẽ quay trơn tru.

Bàn xoay này có thể hữu ích cho việc chụp ảnh, hoặc chế tạo và sơn mô hình.

Các bộ phận cần thiết:

• Một vòng bi 608
• Tùy chọn, 23 nam châm neodymium 6x2mm

Lắp ráp:

1. In một bộ phận mỗi loại
2. Ấn vòng bi vào giữa bộ phận đáy
3. Dán bộ phận giữa và bộ phận trên lại với nhau bằng vòng bi để căn chỉnh chúng (hoặc căn chỉnh các cạnh ngoài)
4. Nếu bạn muốn sử dụng nam châm, tất cả các nam châm ở đáy phải cùng cực và các nam châm ở bộ phận giữa phải đối diện với chúng, không bị hút bởi chúng. Nếu không, nam châm sẽ tạo ra ma sát thay vì các điểm dừng ổn định và bàn xoay sẽ không quay trơn tru.
5. Sử dụng bất kỳ đầu kẹp Hệ thống Tentacle nào phù hợp với mục đích của bạn

Nếu bạn sử dụng nam châm, chúng thường sẽ dính vào vị trí mà không cần keo, nhưng bạn có thể dán chúng vào vị trí nếu cần.

Giá đỡ Cánh Tay Linh hoạt của Dbrownlee

Dbrownlee đã thiết kế Giá đỡ Cánh tay Linh hoạt Tentacle. Điều này cho phép bạn sử dụng bất kỳ đầu kẹp hệ thống tentacle nào ở cuối Cánh tay Linh hoạt. Các kết nối Cánh tay Linh hoạt thường mạnh hơn các kết nối hệ thống tentacle. Điều đó có thể quan trọng đối với một số ứng dụng. Và có rất nhiều mô hình cánh tay linh hoạt khác mà bạn có thể xem xét. Bạn có thể tìm thấy Giá đỡ Cánh tay Linh hoạt của anh ấy tại đây:

Bộ nối

Các bộ nối thêm một số linh hoạt vào chuỗi các bộ phận bạn lắp ráp. Quá nhiều thường làm tăng độ linh hoạt, nhưng nhu cầu của bạn có thể khác nhau. Tôi sử dụng số lượng bộ nối ít nhất có thể, và cũng là bộ nối dài nhất có thể. Hai quy tắc đó tạo ra cấu trúc ổn định nhất.

Để có cấu trúc hoàn toàn ổn định, bạn có thể dán các bộ phận lại với nhau bằng siêu keo.

Một số bộ nối mong đợi một quả bóng bên dưới chúng, nhưng chúng cung cấp nhiều quả bóng ở trên, cấu trúc phân nhánh giống như những gì bạn có thể làm với các phụ kiện ống nước.

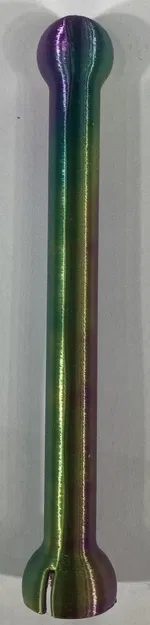

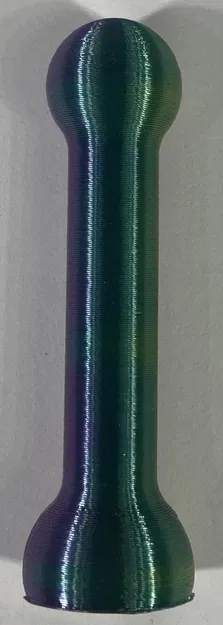

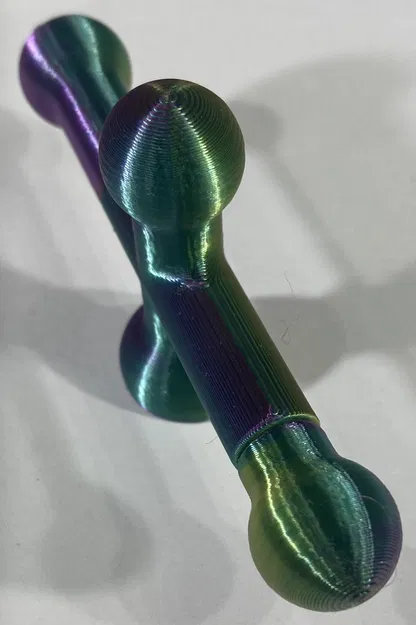

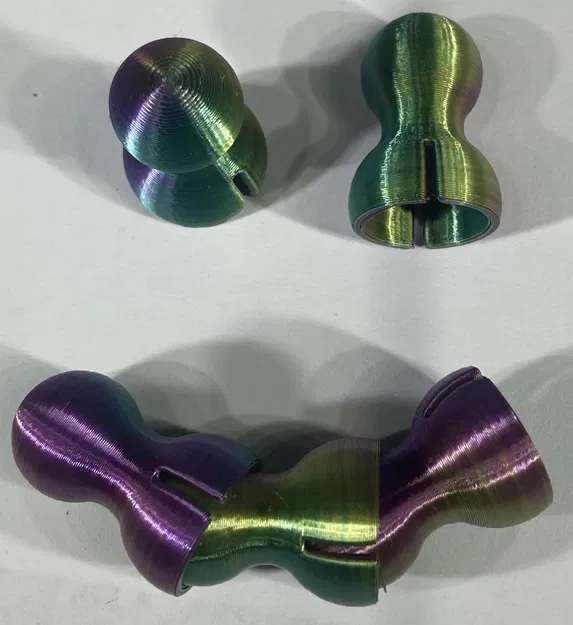

Bộ nối thẳng nhỏ có chiều dài khoảng 18mm từ tâm quả bóng đến tâm bộ nối. Có cả các bộ nối dài hơn: 50mm và 100mm.

Cũng có tệp .3mf và .gcode cho PLA được thiết lập cho sáu bộ nối nhỏ trên một tấm. Các bộ nối nhỏ ít hữu ích hơn do hai quy tắc đã đề cập ở trên. Nhưng, nếu bạn cần sự linh hoạt tối đa, thì các bộ nối ngắn là tốt nhất.

Cũng có một bộ kết nối bên dưới cho phép bạn lắp ráp các bộ nối có hình dạng khác nhau.

Bộ nối thẳng

• Bộ nối đơn 18 mm
• Sáu bộ nối 18 mm trên một tấm
• Bộ nối 50 mm
• Bộ nối 100 mm

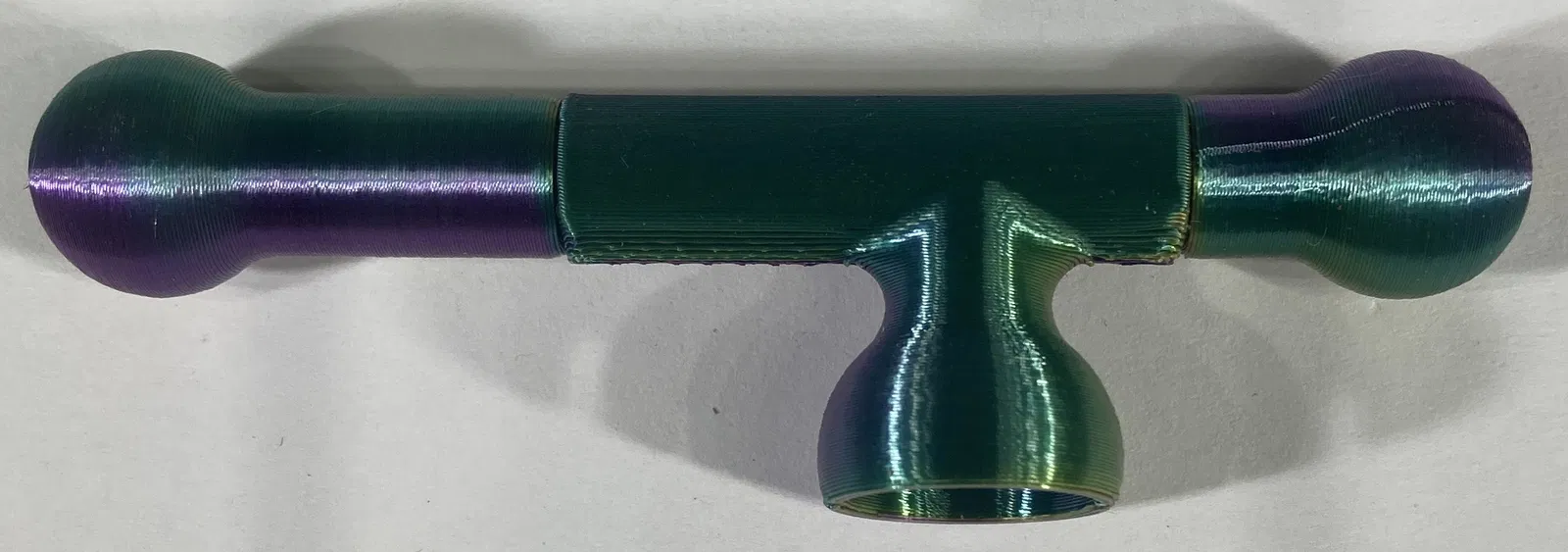

Bộ nối Tee

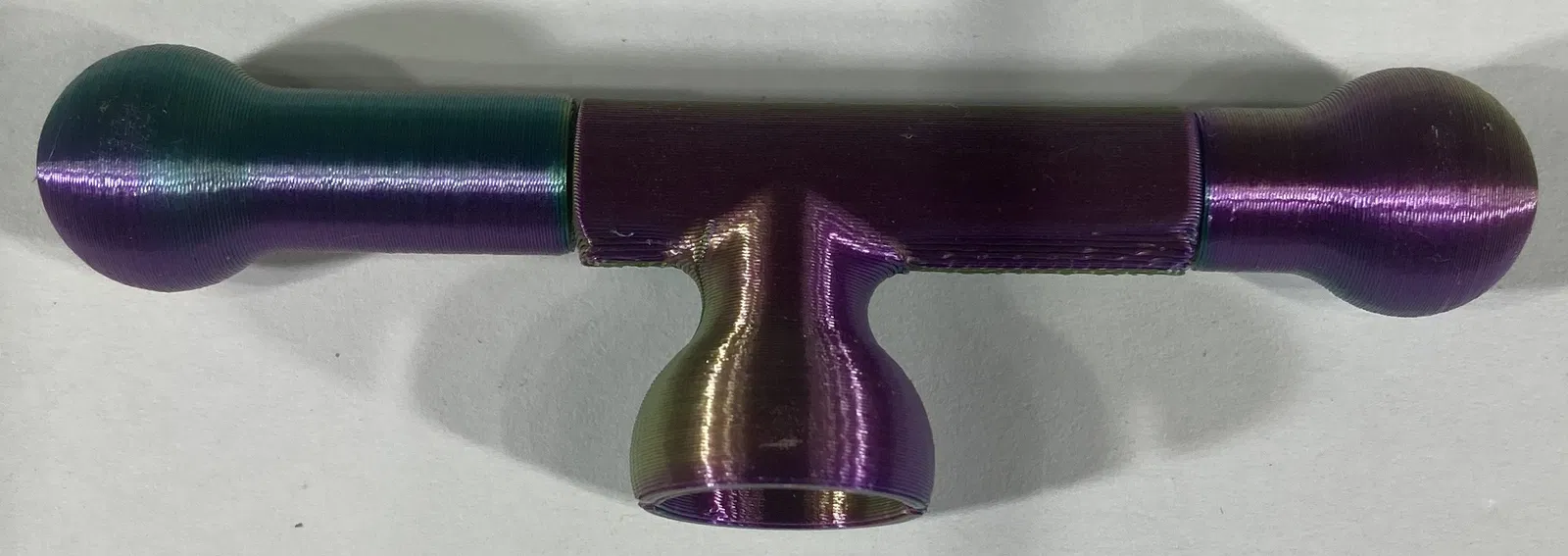

Bộ nối này có một chén ở dưới cùng và một quả bóng nhô ra hai bên. Mô hình này đã được tách trong slicer, vì vậy nó sử dụng kết nối chốt và ổ cắm. Bạn sẽ cần tỉa bất kỳ phần nhựa thừa nào trên các chốt để chúng vừa khít với mức độ ma sát vừa phải. Bạn có thể đặt các đầu bóng ở bất kỳ bên nào, để tạo ra hai cuống có độ dài bằng nhau hoặc một cuống dài và một cuống ngắn. Nếu chúng quá lỏng, bạn có thể dán chúng bằng siêu keo.

Mô hình này yêu cầu hỗ trợ bên dưới hai bên và các chốt nhô ra. Chúng đã được tô màu sẵn trong các tệp .3mf được cung cấp, nhưng nếu bạn cần tô lại, tôi sử dụng cọ tròn 3mm và vẽ một đường dọc theo tâm đáy, ngoại trừ phần chén.

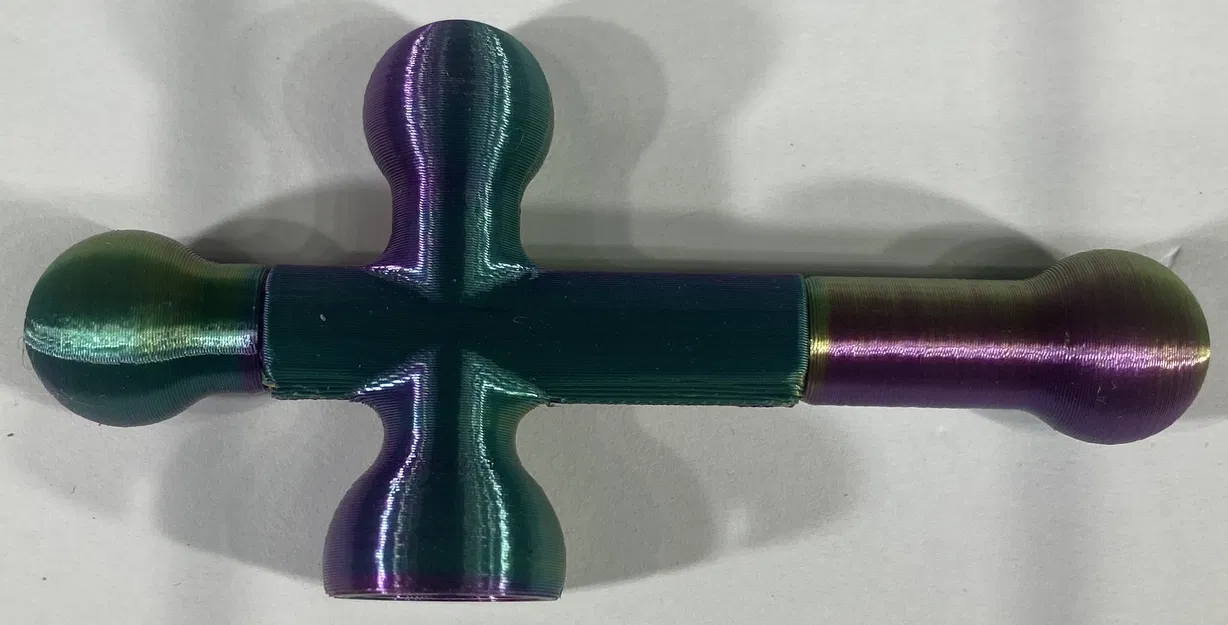

Bộ nối Chữ thập

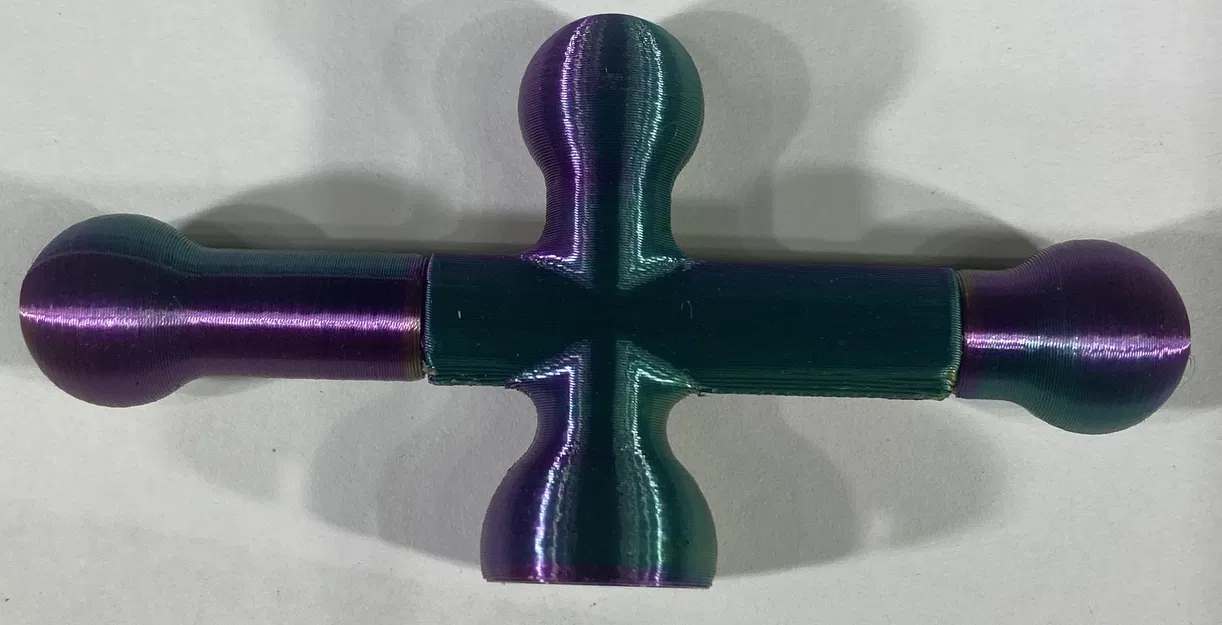

Bộ nối này giống như bộ nối Tee với một quả bóng thẳng đứng ở giữa. Mô hình này đã được tách trong slicer, vì vậy nó sử dụng kết nối chốt và ổ cắm cho hai bộ nối bóng hai bên. Bạn sẽ cần tỉa bất kỳ phần nhựa thừa nào trên các chốt để chúng vừa khít với mức độ ma sát vừa phải. Bạn có thể đặt các đầu bóng ở bất kỳ bên nào để tạo ra hai cuống có độ dài bằng nhau, hoặc một cuống dài và một cuống ngắn. Nếu chúng quá lỏng, bạn có thể dán chúng bằng siêu keo.

Mô hình này yêu cầu hỗ trợ bên dưới hai bên và các chốt nhô ra. Chúng đã được tô màu sẵn trong các tệp .3mf được cung cấp, nhưng nếu bạn cần tô lại, tôi sử dụng cọ tròn 3mm và vẽ một đường dọc theo tâm đáy, ngoại trừ phần chén.

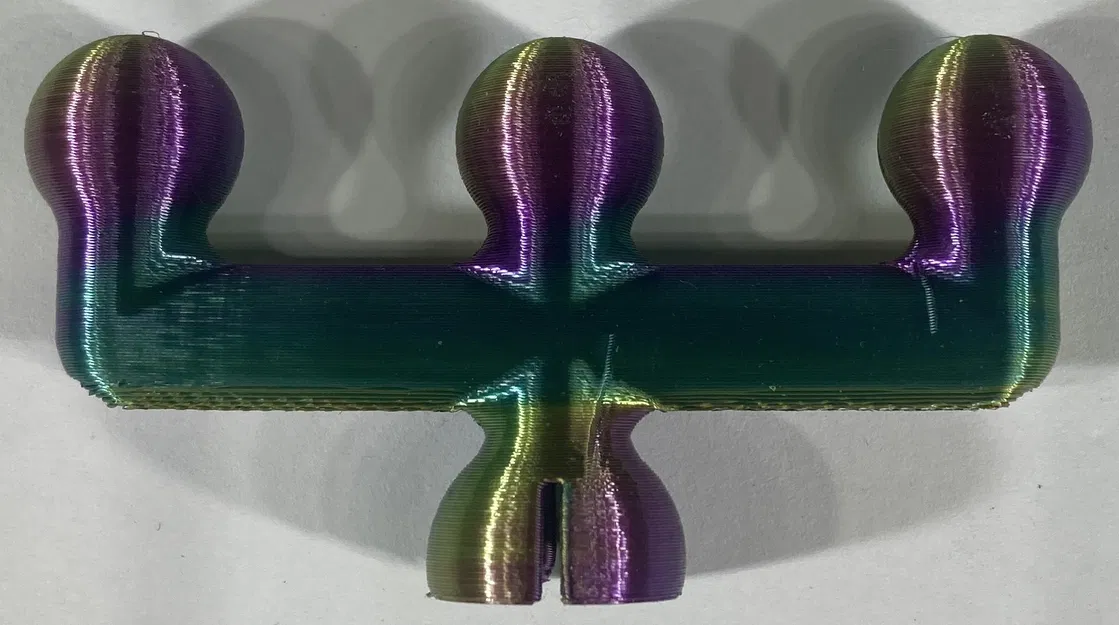

Bộ nối Trident

Bộ nối này có một chén ở dưới cùng và ba quả bóng nhô ra theo chiều dọc ở trên. Đây là bản in một mảnh và không yêu cầu bất kỳ việc tỉa hoặc dán nào.

Tuy nhiên, bộ nối này cũng hỗ trợ bên dưới hai bên nhô ra. Chúng đã được tô màu sẵn trong các tệp .3mf được cung cấp, nhưng nếu bạn cần tô lại, tôi sử dụng cọ tròn 3mm và vẽ một đường dọc theo tâm đáy, ngoại trừ phần chén.

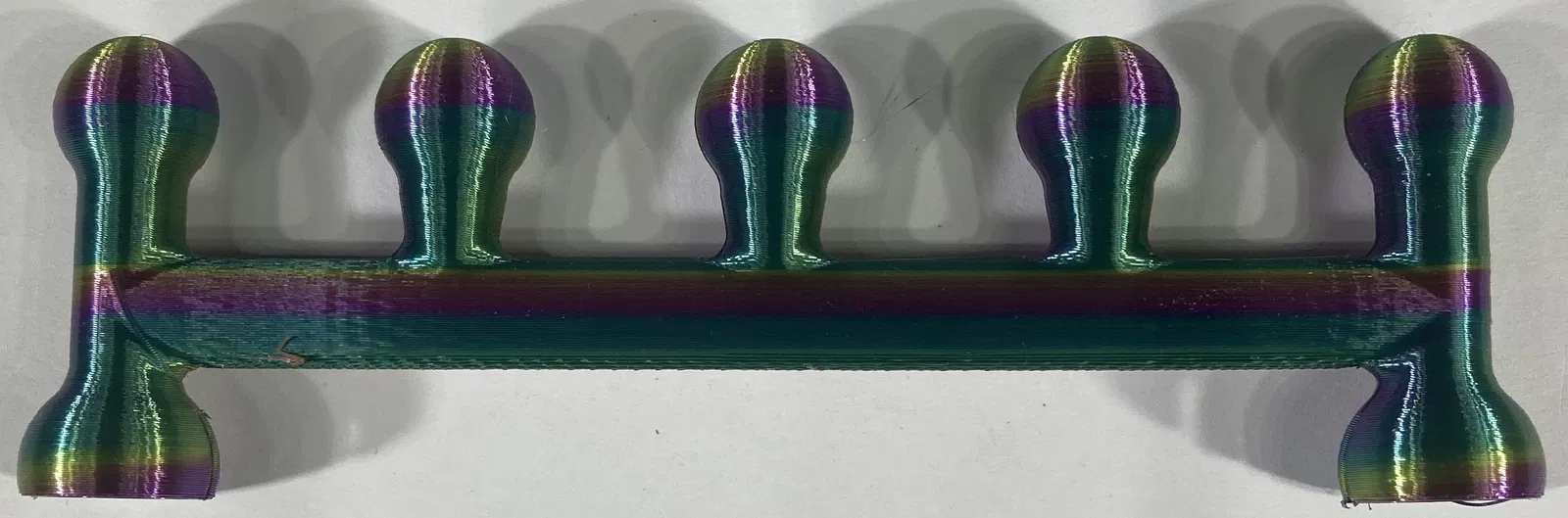

Bộ nối Manifold

Bộ nối này có hai chén ở dưới cùng và năm quả bóng nhô ra theo chiều dọc ở trên. Nó có một chén ở mỗi đầu của một thanh dài 124mm. Tôi khuyên bạn nên gắn nó vào tấm đế Gridfinity nơi nó chiếm không gian của bốn ô liên tiếp (1x4), nhưng bạn chỉ cần Đế Tentacle Gridfinity 1x1 mỗi bên. Sẽ có hai vị trí đế mở bên dưới thanh ngang lớn. Vì vậy, bạn có thể đặt các công cụ khác ở đó để kẹp từ bên dưới, ví dụ.

Hoặc, bạn có thể sử dụng hai Tribase, nhưng nếu bạn đặt quá nhiều thứ lên bộ nối manifold, nó có thể bị nặng đầu. Bạn có thể sử dụng giá đỡ kiểu hộp nhỏ để giữ đối trọng nếu cần. Nhưng, bạn có thể phải dán manifold vào bất kỳ bộ nối và đế nào bên dưới nó để có một đế vững chắc cho cấu trúc bên trên.

Mô hình này cũng hỗ trợ bên dưới thanh ngang dài. Chúng đã được tô màu sẵn trong các tệp .3mf được cung cấp, nhưng nếu bạn cần tô lại, tôi sử dụng cọ tròn 3mm và vẽ một đường dọc theo tâm đáy, ngoại trừ phần chén.

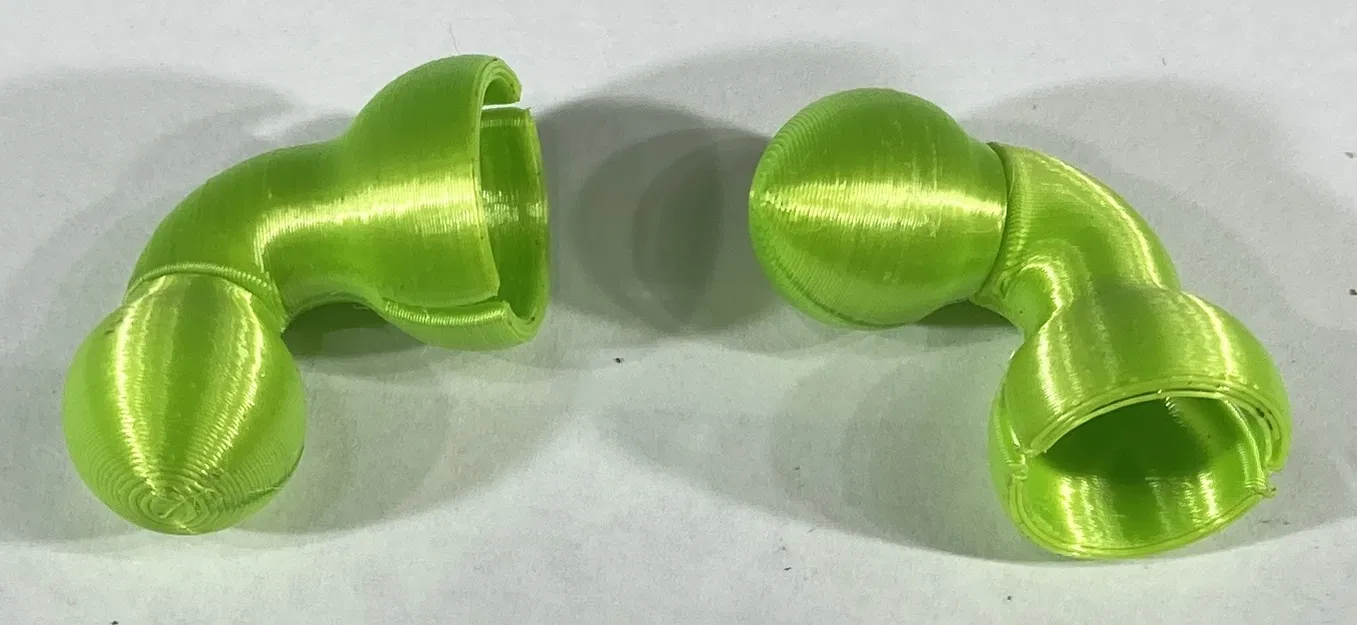

Bộ nối 90º

Đây là một bộ nối nhỏ nơi quả bóng và chén cách nhau 90º. Nó được in thành hai phần. Bạn có thể cần tỉa để có độ khít mượt mà, nhưng chúng có lẽ không cần dán lại với nhau trừ khi bạn tỉa quá nhiều.

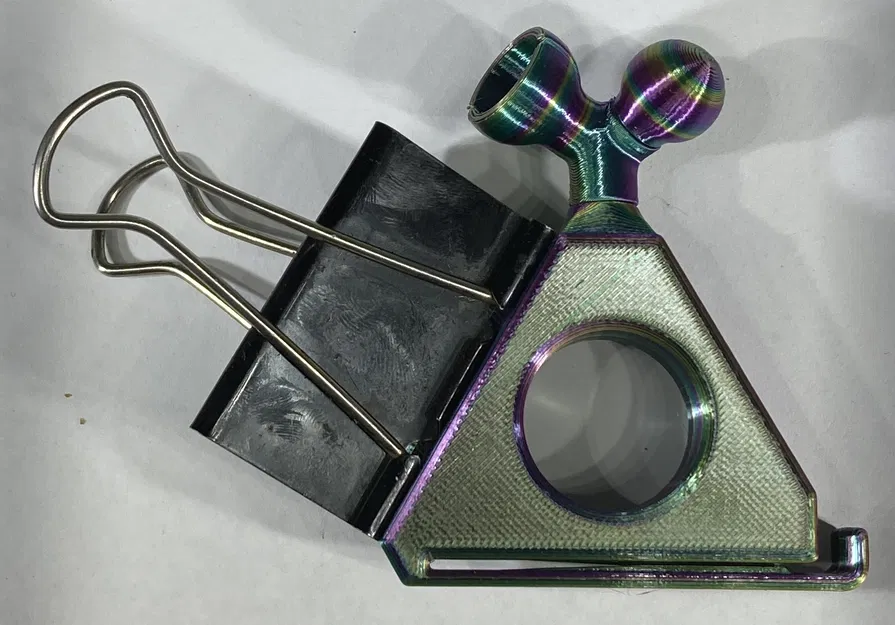

Quái vật Tentacle Kẹp Giấy Lớn

Đây là một bộ nối đa chiều có thể là đế, giá đỡ hoặc bộ nối.

• Nó có một quả bóng để có thể làm đế
• Nó có một chén để có thể làm giá đỡ
• Nó có một khe mỏng và một gờ giữ để có thể gắn vào mặt sau của kẹp giấy.
• Nó có một chốt đuôi én dài để có thể gắn kẹp giấy vào mặt bên của bộ nối này.
• Nó có một lỗ ở giữa để có thể treo hoặc buộc đồ vào đó

Bạn có thể sử dụng cái này theo nhiều cách khác nhau.

• Gắn kẹp giấy vào thứ gì đó và bộ nối này cung cấp một quả bóng để có thể làm Đế Tentacle.
• Gắn bộ nối này vào bất kỳ đế Hệ thống Tentacle nào khác và bộ nối này cung cấp kẹp giấy để làm giá đỡ.
• Gắn bộ nối này vào một bộ nối tương tự khác để thêm nhiều chén và bóng hơn cho nhiều kết nối hơn

Nó được in thành ba phần, có hỗ trợ. Các bộ phận có thể được định hướng theo ý bạn, ngoại trừ quả bóng và chén luôn ở góc 90º với nhau. Cặp đôi có thể được định hướng theo ý bạn. Bạn có lẽ sẽ cần dán chúng lại với nhau để cố định.

Bộ kết nối

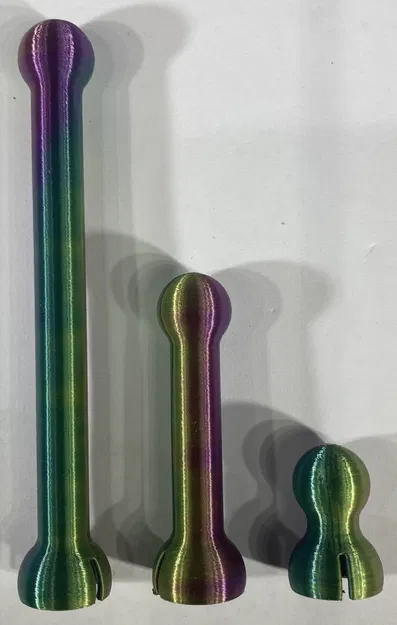

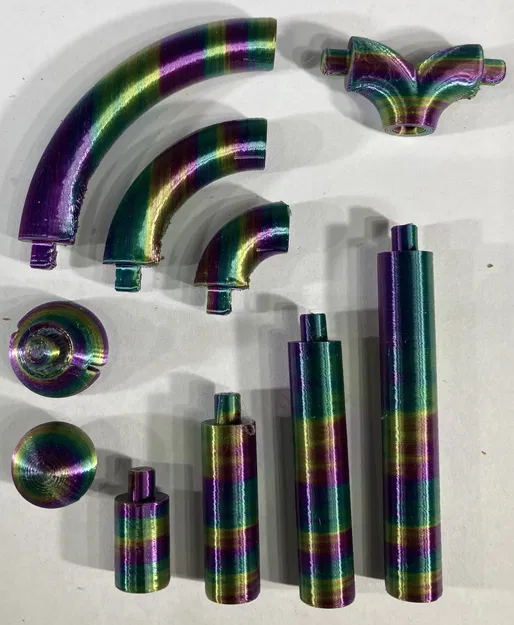

Bộ phận này cho phép bạn tạo các bộ nối có bất kỳ độ dài nào có hoặc không có đường cong. Nó bao gồm:

• Các phần mở rộng thẳng 15, 30, 45 và 60mm
• Các phần mở rộng 90º nhỏ, trung bình và lớn
• Các phần mở rộng 45º trung bình và lớn
• Một phần mở rộng chữ Y nhỏ

Bạn có thể in chỉ những bộ phận bạn cần nếu bạn tải tệp .3mf và xóa hoặc sao chép các bộ phận khi cần.

Các bộ nối này tương thích với tất cả các bộ phận Hệ thống Tentacle khác có chốt. Vì vậy, bạn có thể sử dụng chúng để mở rộng các bộ phận khác và tạo ra các hình dạng độc đáo phù hợp với nhu cầu của bạn.

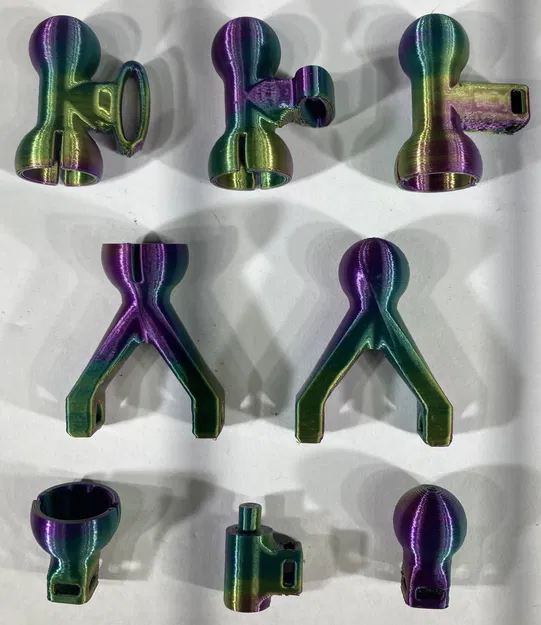

Bộ nối Dây Rút Nhựa

Có ba bộ nối có cách gắn dây rút nhựa. Tất cả chúng đều là một phần của Bộ Dây Rút Nhựa Tentacle. Bạn có thể sử dụng chúng để quản lý cáp hoặc gắn tentacle vào thứ gì đó để hỗ trợ hoặc cân bằng. Hai trong số này có vòng lặp có thể chấp nhận nhiều dây rút nhựa. Các vòng lặp trên hai cái này có các hướng khác nhau cho tiện lợi. Các bộ nối được gọi là Tentacle Member Ziptie, Tentacle Member Ziptie Lateral và Tentacle Ziptie Mini Member.

Đầu kẹp và Hỗ trợ

Nhiều loại đầu kẹp và giá đỡ khác nhau cho phép bạn gắn đồ vật vào đầu tentacle.

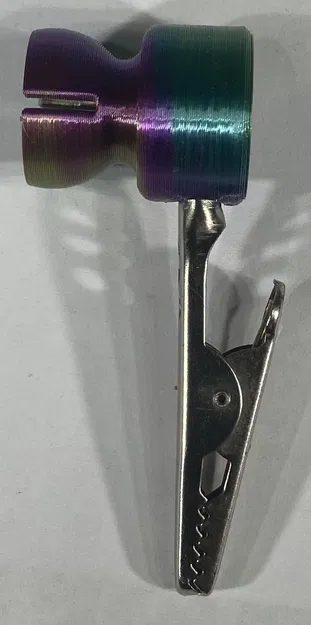

Kẹp cá sấu

Cái này giữ một kẹp cá sấu tiêu chuẩn ở một trong hai vị trí: hướng thẳng lên hoặc hướng sang bên. Một kẹp cá sấu tiêu chuẩn có một đầu chia bắt đầu bằng hình tròn. Nó có thể được bấm vào dây điện, nhưng nó cũng có thể được làm to hơn hoặc nhỏ đi một chút để vừa khít với một lực nhất định khi nó được đẩy vào giá đỡ kẹp cá sấu. Các lỗ để nhận chúng giảm dần về đường kính để các kẹp bị kẹt bên trong chặt chẽ, nhưng chúng có thể được tháo ra.

Bạn có thể xoay kẹp hoặc giá đỡ và điều chỉnh góc của nó trên đế để cung cấp nhiều góc kẹp. Kẹp cá sấu rất tốt để giữ dây điện để hàn. Nhưng, nếu các bộ phận PLA nóng quá mức, chúng sẽ bị biến dạng, vì vậy PETG có thể cần thiết, hoặc một lớp giấy bạc để hoạt động như một lá chắn nhiệt.

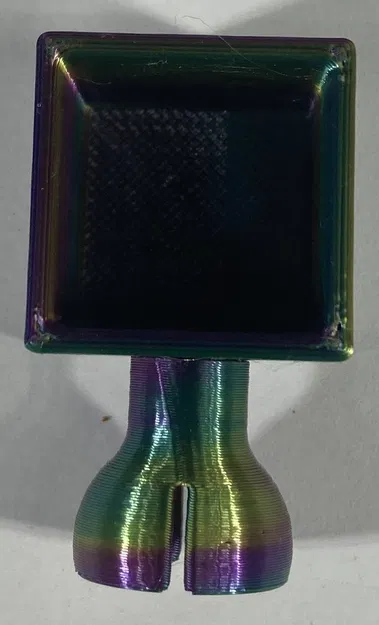

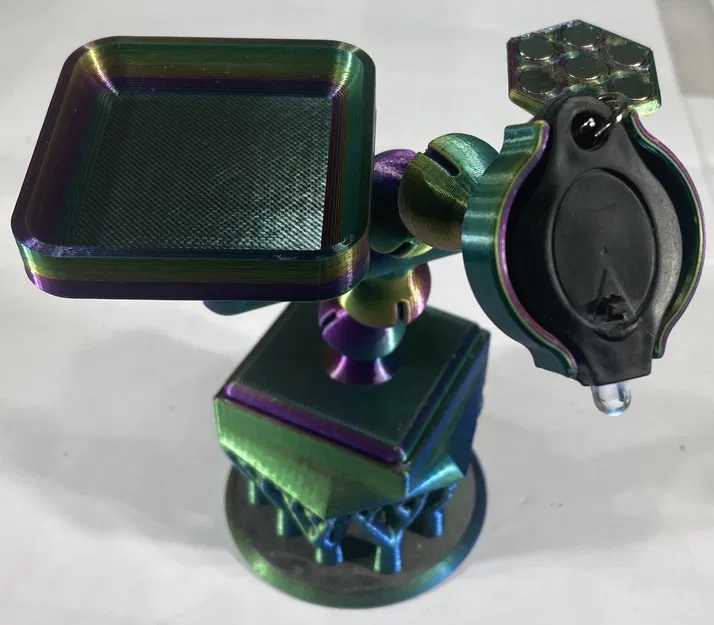

Hộp phẳng với các cạnh cong

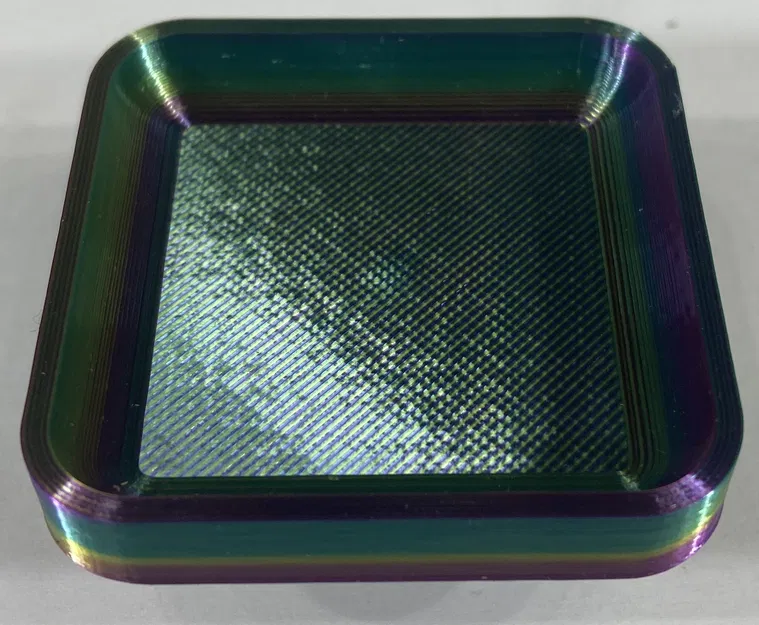

Đây là một hộp vuông nông 48mm với các cạnh bên trong cong để dễ dàng lấy đồ ra. Nó đã được tách trong slicer và sử dụng kết nối chốt và ổ cắm nông để dễ dàng căn chỉnh. Bạn sẽ cần dán cái này lại với nhau.

Hộp sâu

Đây là một hộp vuông 24mm x sâu 24mm. Nó đã được tách trong slicer và sử dụng kết nối chốt và ổ cắm nông để dễ dàng căn chỉnh. Bạn sẽ cần dán cái này lại với nhau.

Bạn có thể sử dụng hộp sâu để giữ thứ gì đó tiện dụng trong trường hợp bạn cần, hoặc bạn có thể đặt thứ gì đó nặng vào đó như tiền xu và sử dụng nó làm đối trọng cho một cấu trúc quá nặng ở một bên.

Chỉ vì một cấu trúc cứng nhắc không có nghĩa là nó cân bằng, vì vậy bạn có thể cần cân bằng ngay cả một cấu trúc đã dán bằng một loại đối trọng nào đó. Xem xét mức độ mà cấu trúc loại này có thể mong đợi để giữ ngay cả khi đã dán, một hoặc hai hộp tiền xu có lẽ là tất cả những gì bạn cần.

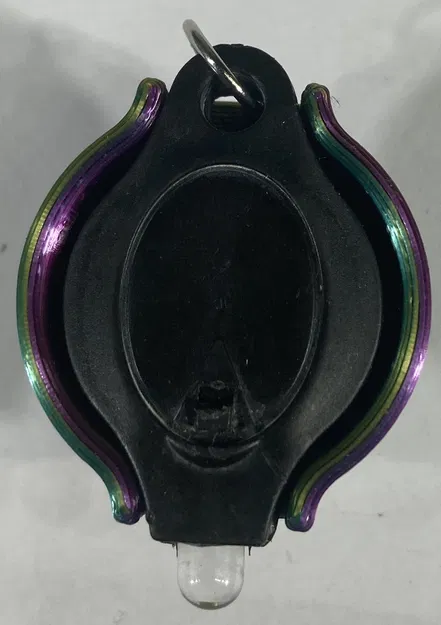

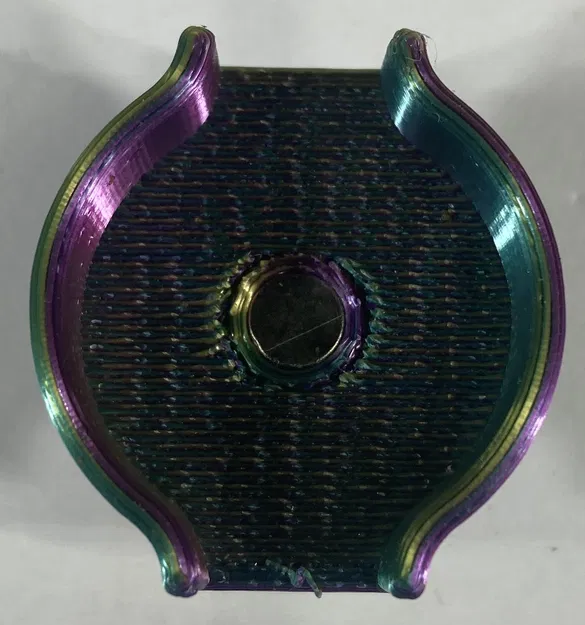

Giá đỡ Đèn LED Móc khóa

Giá đỡ này giữ một đèn LED móc khóa tiêu chuẩn. Nó cũng có một vị trí cho nam châm 6x2mm, đủ gần để hút pin bên trong và giữ đèn ở bất kỳ góc nào, ngay cả úp ngược.

Một số đèn LED móc khóa rất SÁNG, chẳng hạn như cái này. Bạn có thể sử dụng giá đỡ này kết hợp với, ví dụ, một đế từ tính hoặc một đế dán keo để tạo ra một chiếc đèn tùy chỉnh hoàn toàn có thể uốn cong theo hầu hết mọi không gian. Đặt đèn ngay tại nơi bạn làm việc mà không cần lo lắng về cách kết nối đèn pin.

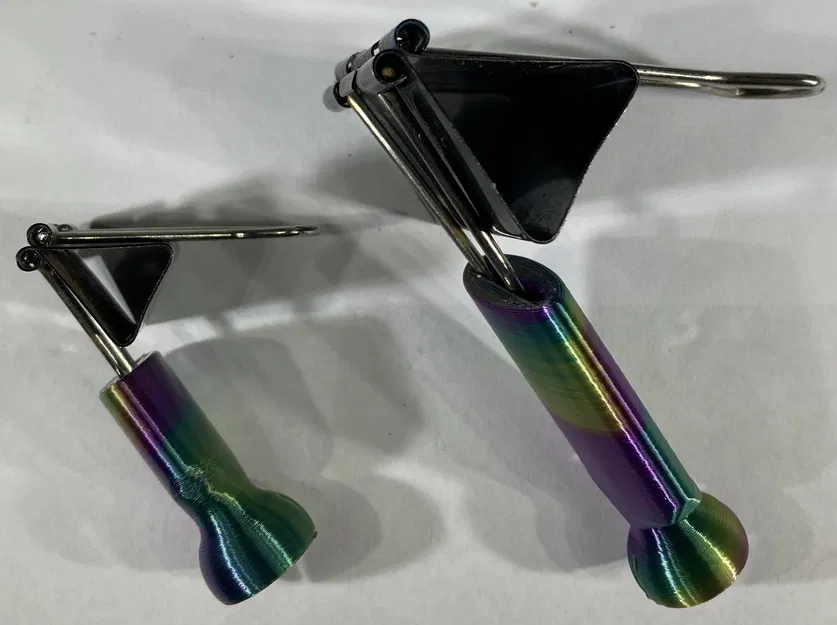

Giá đỡ Kẹp Giấy

Giá đỡ này giữ một kẹp giấy cỡ trung bình tiêu chuẩn (khoảng 33mm rộng). Bạn gắn kẹp vào thứ bạn muốn giữ (như dây điện hoặc bộ phận) và sau đó đặt kẹp vào giá đỡ đặc biệt này. Một hướng nó vừa vặn dễ dàng mà không cần lực. Hướng kia nó ép vào vị trí và bị kẹt để có độ khít chắc chắn hơn.

Kẹp giấy hoạt động như một cái ê tô. Giá đỡ này giữ ê tô và giúp dễ dàng thay thế bằng một cái khác. Vì vậy, nếu bạn có công việc lặp đi lặp lại trên các vật nhỏ, bạn có thể cố định chúng bằng kẹp giấy và nhanh chóng di chuyển chúng đến giá đỡ tentacle của bạn, giữ chúng ở độ cao phù hợp để làm việc.

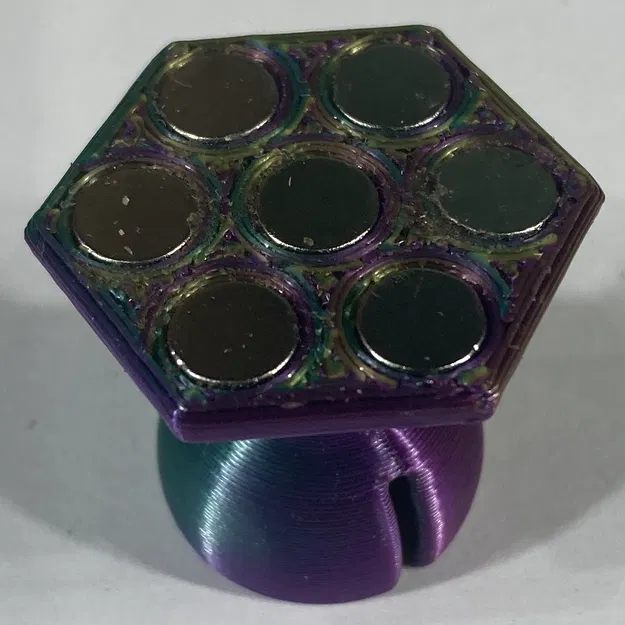

Giá đỡ từ tính

Giá đỡ này giữ bất kỳ vật kim loại nào bằng bảy nam châm neodymium 6x2mm. Giá đỡ từ tính không mạnh bằng đế từ tính vì đế sử dụng mười hai nam châm cùng loại. Ví dụ, giá đỡ có thể giữ một bức tượng nhỏ bạn đang sơn nếu bạn gắn nó vào nắp chai. Tentacle sẽ cho phép bạn giữ bức tượng nhỏ ở bất kỳ góc nào, ngay cả úp ngược, khi sơn, hoặc nhúng, v.v.

Kẹp-vào

Cái này cung cấp một tấm mỏng để bất kỳ thứ gì có kẹp đều có thể được gắn vào, ví dụ, đèn đọc sách. Nó cũng có một lỗ tròn lớn có thể được sử dụng để giữ những thứ có móc.

Đây giống như một giải pháp đa năng vì một số thứ hữu ích để giữ đã có sẵn kẹp. Tất cả những gì cần thiết là thứ gì đó để kẹp vào đúng vị trí.

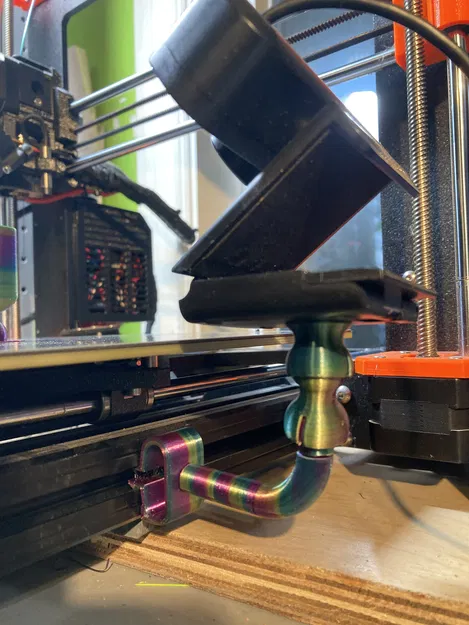

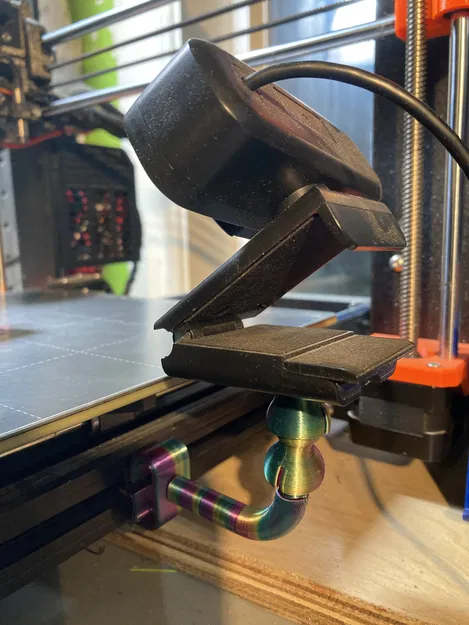

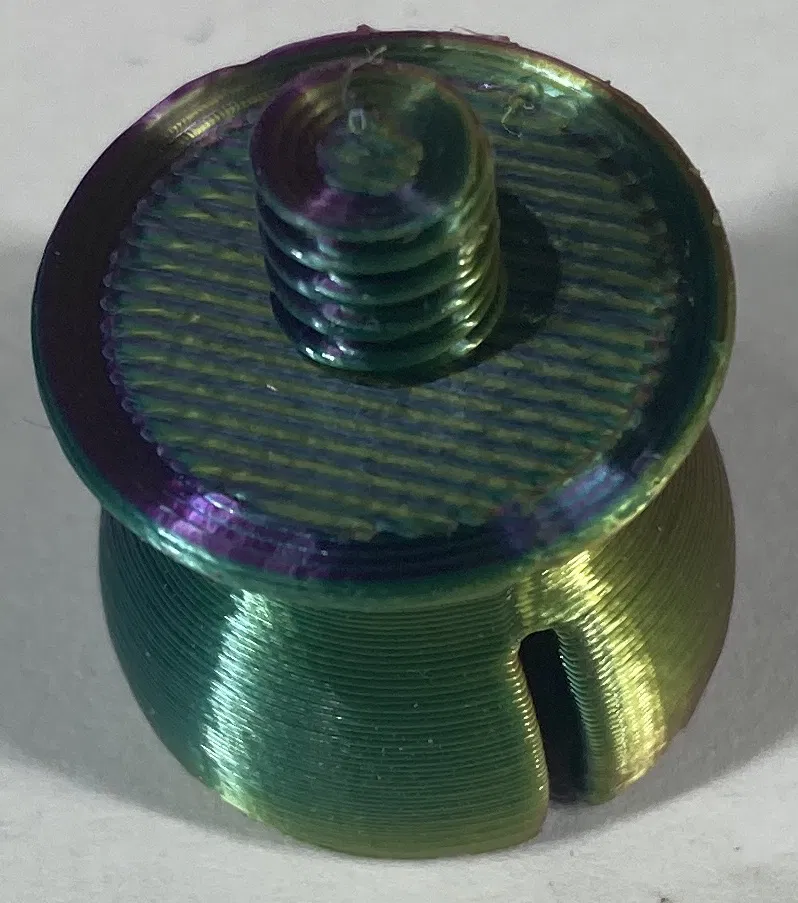

Giá đỡ Webcam

Giá đỡ này cung cấp một đầu ren tiêu chuẩn 1/4" x 20 để gắn vào camera. Nó không thể là một camera quá nặng. Tôi sẽ làm việc trên một mô hình khác sử dụng bu lông 1/4" x 20 qua một lỗ để có giá đỡ bền hơn một chút so với các ren in 3D này. Nhưng, cái này sẽ hoạt động cho các webcam nhỏ nhẹ.

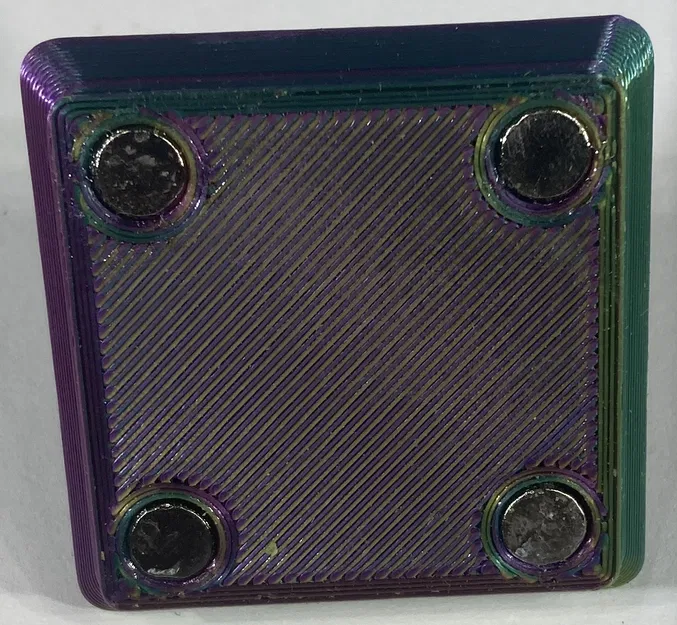

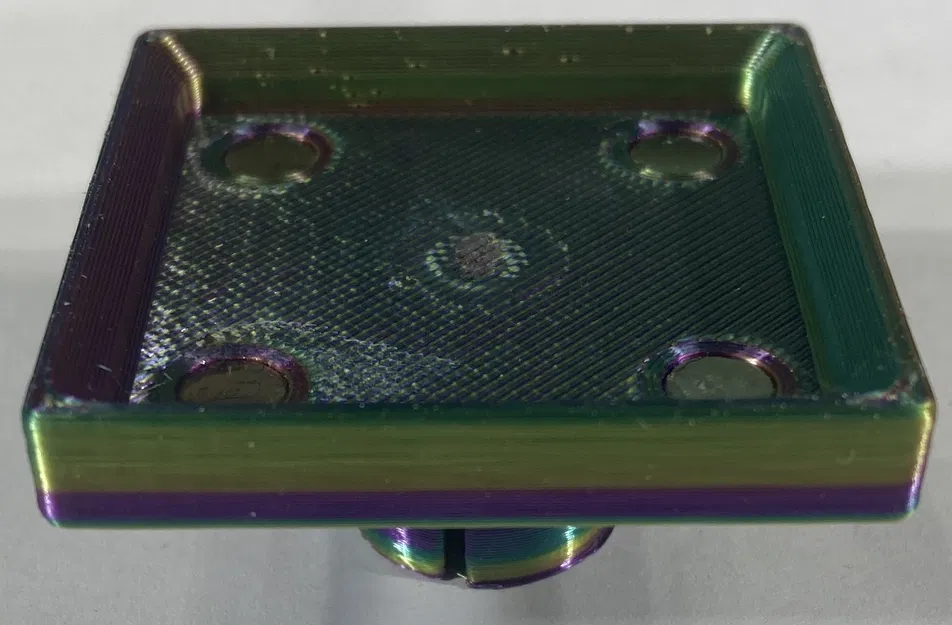

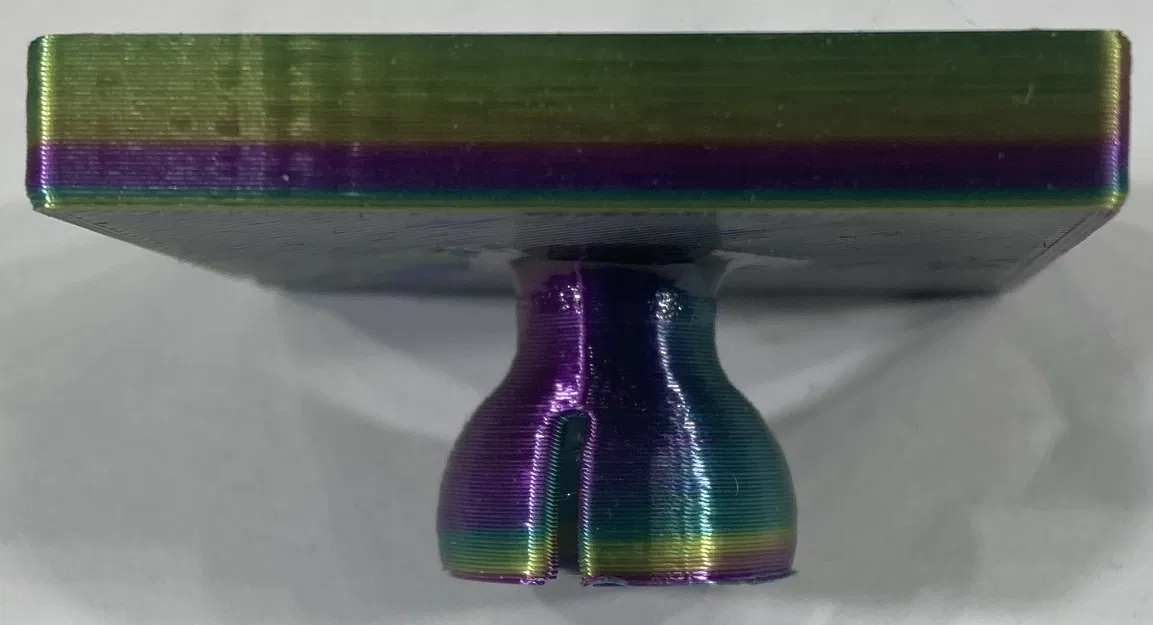

Giá đỡ Gridfinity 1x1

Cái này cung cấp cho bạn một tấm đế bạn có thể sử dụng để giữ một mô-đun Gridfinity 1x1 tiêu chuẩn. Vì vậy, bạn có thể sử dụng Đế Tentacle Gridfinity và đặt một giá đỡ Gridfinity 1x1 phía trên nó và có một tấm đế bạn có thể nghiêng ở các góc khác nhau. Hoặc thêm một hoặc nhiều bộ nối thẳng và nâng một mô-đun lên trên những mô-đun khác, hoặc nghiêng nó ở một góc hữu ích, hoặc làm cho mọi thứ thu thập ở phía thấp hơn.

Các bộ tổ chức Gridfinity của bạn có thể là ba chiều và hoàn toàn có thể cấu hình. Chúng có thể được điều chỉnh để phù hợp với không gian hoặc ứng dụng.

Bạn có thể tạo các không gian làm việc chứa tất cả các thành phần cần thiết cho một tác vụ, ở góc độ và vị trí thoải mái để sử dụng. Gridfinity vốn đã cực kỳ đa dạng - nhiều hơn chỉ là lưu trữ. Nó là một tiêu chuẩn hữu ích cho việc tổ chức. Nó đã dựa trên nam châm với các kích thước tiêu chuẩn, và định nghĩa công khai rất rõ ràng và dễ hiểu. Nếu bạn chuẩn hóa trên các đầu kẹp làm mô-đun Gridfinity, hệ thống Tentacle có thể đặt các mô-đun đó ở nơi bạn cần, trong trường hợp đó không phải là lưới hình chữ nhật.

Quái vật Tentacle Kẹp Giấy Lớn

Cho phép sử dụng kẹp giấy lớn làm giá đỡ. Xem “Quái vật Tentacle Kẹp Giấy Lớn” ở trên trong phần bộ nối.

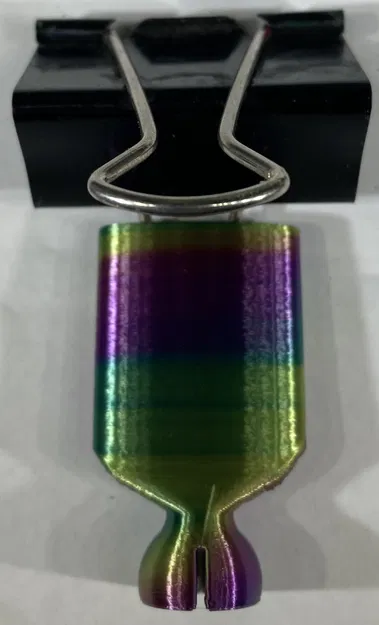

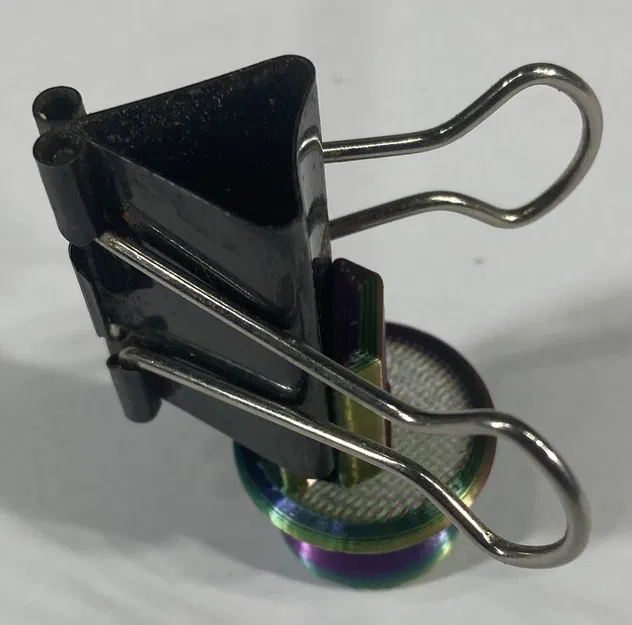

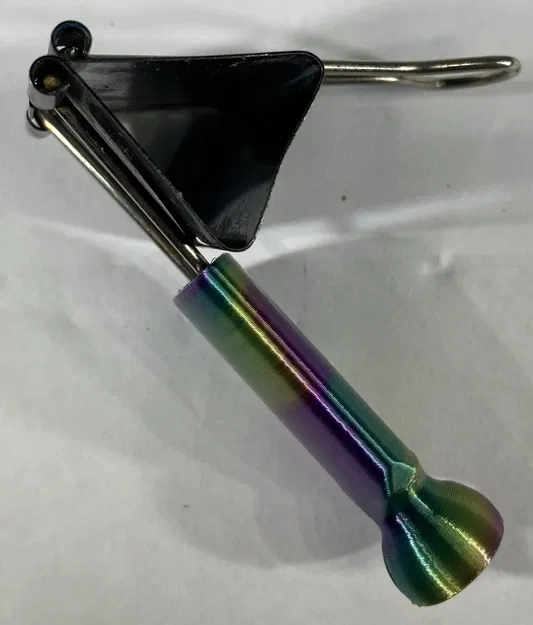

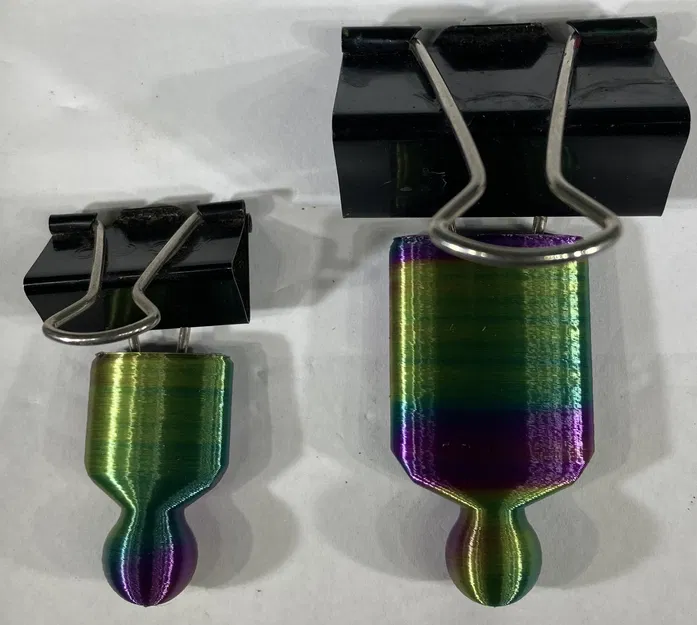

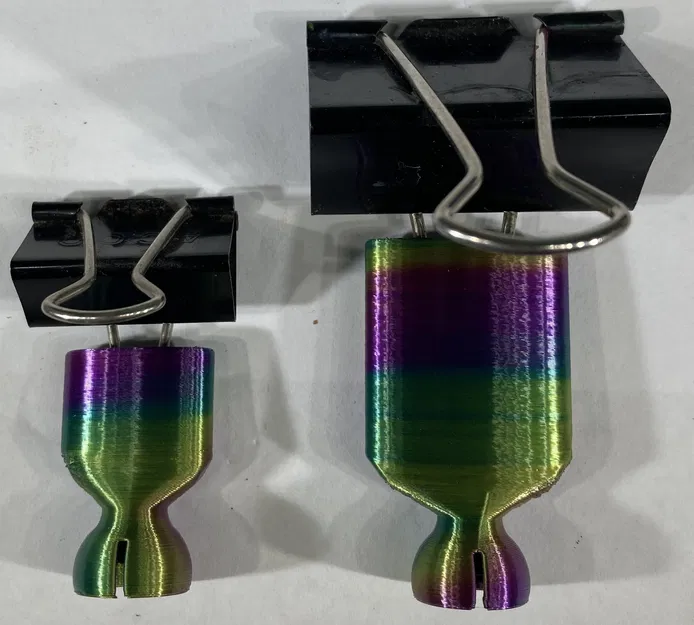

Đầu kẹp Kẹp Giấy Tentacle

Bạn trượt một trong những tay cầm kim loại của kẹp giấy vào một trong những giá đỡ này để bạn có thể sử dụng kẹp giấy để giữ bất kỳ thứ gì vừa vặn. Kẹp giấy có lực kẹp lớn.

Có một mô hình được thiết kế để giữ kẹp giấy cỡ trung bình và một mô hình riêng biệt dành cho kẹp giấy cỡ lớn.

Đầu kẹp Dây Rút Nhựa

Có hai loại đầu kẹp dây rút nhựa khác nhau: một cho hình trụ trông giống chữ Y và một cho các hình dạng khác chấp nhận dây rút nhựa theo hai hướng. Tất cả chúng đều là một phần của Bộ Dây Rút Nhựa Tentacle. Các đầu kẹp được gọi là Tentacle Ziptie Grip và Tentacle Ziptie Minigrip.

Đầu kẹp Vặn Bu lông

Đầu kẹp này gắn bằng phần cứng 4mm. Đai ốc vừa vặn vào khe và bu lông gắn vào đó qua một lỗ ở đáy. Vòng đệm là tùy chọn. Nếu bạn sử dụng vòng đệm, nó sẽ ở mặt trong của vật được giữ, ngay dưới đầu bu lông. Không siết chặt quá mức bu lông. Siết quá chặt có thể làm các lớp tách ra và tạo ra vết nứt gần đai ốc.

Đầu kẹp Lego

Đầu kẹp này gắn vào một viên gạch Lego 2x2. Cũng có một đế Lego.

Chúng được in mà không cần hỗ trợ dưới dạng hai bộ phận mỗi loại. Bạn có thể dễ dàng dán hai bộ phận lại với nhau bằng cách chỉ cần căn chỉnh các cạnh.

Thực tế của các bộ phận Lego in FDM là chúng không khớp tốt bằng các viên gạch Lego thật vì máy in có độ chính xác khoảng 1/3mm và các bộ phận được thiết kế cho độ chính xác nhỏ hơn nhiều so với điều đó. Nó sẽ hoạt động với máy in nhựa.

Đối với máy in FDM, bạn có thể cần điều chỉnh tỷ lệ bộ phận gắn vào gạch Lego. Bộ phận còn lại (đầu kẹp hoặc đế) không được điều chỉnh tỷ lệ nếu không nó sẽ không hoạt động với hệ thống tentacle. Trong cả hai mô hình, bộ phận gắn vào gạch Lego đều in nhanh chóng, vì vậy bạn có thể thử một vài tỷ lệ khác nhau để xem cái nào phù hợp với máy in của bạn.

Thông số kỹ thuật Lego từ: https://www.bartneck.de/2019/04/21/lego-brick-dimensions-and-measurements/

Đầu kẹp Fischertechnik

Đầu kẹp này hoạt động với các bộ phận Fischertechnik. Cũng có một đế Fischertechnik. Bộ phận này cho phép bạn gắn một mô hình hoặc bộ phận Fischertechnik vào tentacle.

Chúng được in dưới dạng hai bộ phận mỗi loại. Bạn dán hai bộ phận lại với nhau để tạo thành đế hoặc đầu kẹp hoàn chỉnh.

Thực tế của các bộ phận Fischertechnik in FDM là chúng không khớp tốt bằng các bộ phận Fischertechnik thật vì máy in có độ chính xác khoảng 1/3mm và các bộ phận được thiết kế cho độ chính xác nhỏ hơn nhiều so với điều đó. Nó sẽ hoạt động với máy in nhựa.

Đối với máy in FDM, bạn có thể cần điều chỉnh tỷ lệ bộ phận gắn vào gạch Fischertechnik. Bộ phận còn lại (đầu kẹp hoặc đế) không được điều chỉnh tỷ lệ nếu không nó sẽ không hoạt động với hệ thống tentacle. Trong cả hai mô hình, bộ phận gắn vào các bộ phận Fischertechnik đều in khá nhanh, vì vậy bạn có thể thử một vài tỷ lệ khác nhau để xem cái nào phù hợp với máy in của bạn.

Cũng xem của Juh!

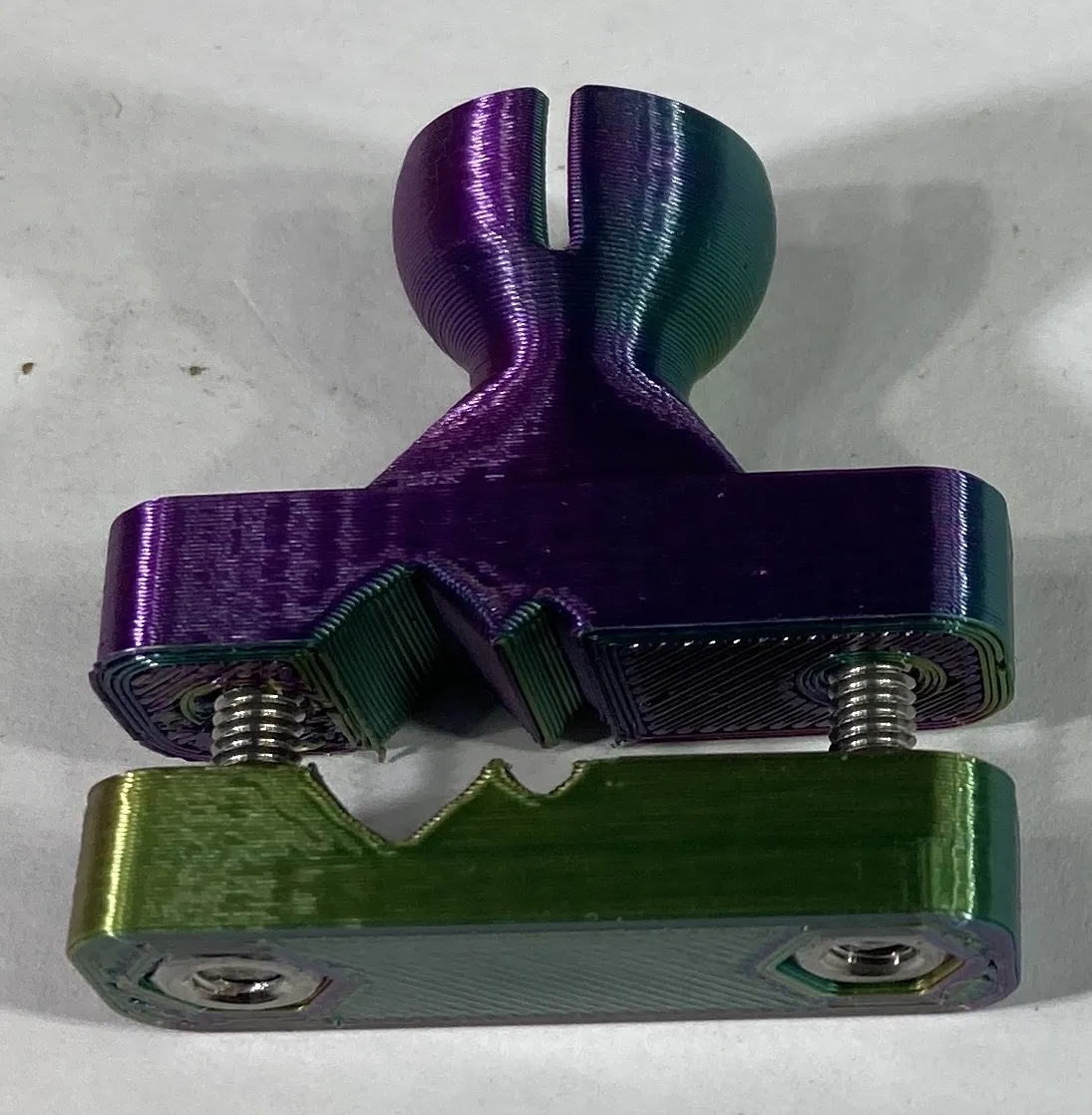

Đầu kẹp Hình trụ

Đầu kẹp này có thể giữ bất kỳ vật hình trụ nào có đường kính lên đến khoảng 20mm.

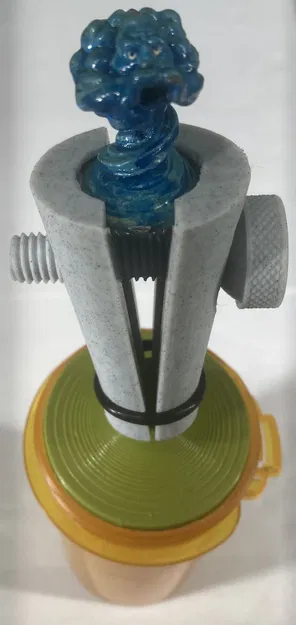

Đầu kẹp Mô hình Tentacle Đây là một bộ phận kẹp một mô hình để sơn. Bạn có thể sử dụng bất kỳ đế tentacle nào, nhưng rất tuyệt để sơn mô hình.

Một vòng O 7/8" hoặc 22mm trong rãnh xung quanh đáy giúp dễ sử dụng hơn, nhưng nó là tùy chọn. Đầu kẹp hoạt động mà không cần vòng O.

Về Gridfinity Dựa trên Hệ thống Gridfinity từ Zack Freedman: https://thangs.com/designer/ZackFreedman https://www.youtube.com/c/ZackFreedman Giấy phép: CC BY-NC-SA 4.0 https://creativecommons.org/licenses/by-nc-sa/4.0/

gridfinity
