FatBurner – Hệ Thống Làm Mát Quạt Kép 5015 Cho Ender 3 V3 KE

Cập Nhật

31 thg 5, 2024. Đã sửa lỗi về độ dày thành của Ống dẫn khí.

FatBurner

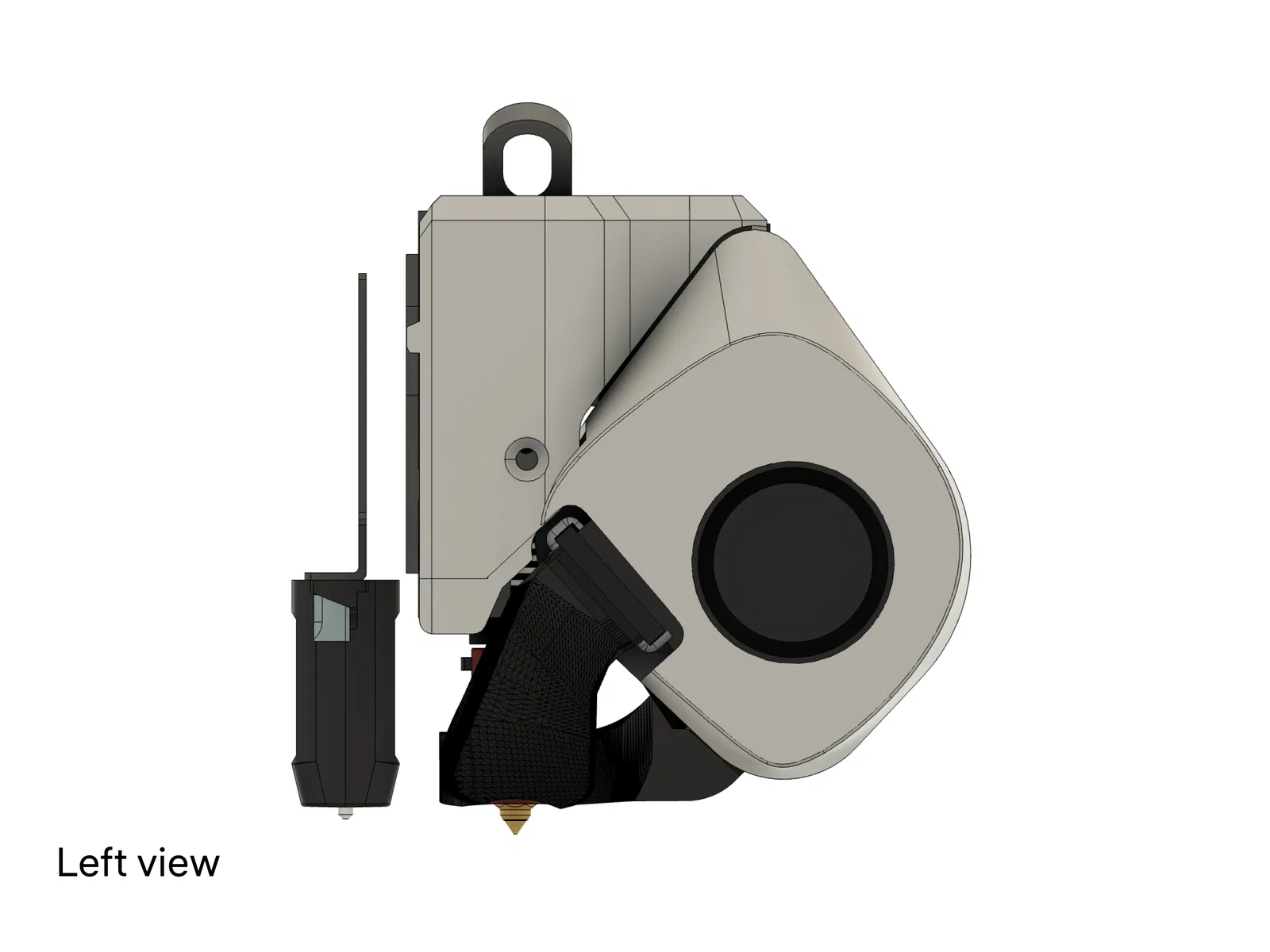

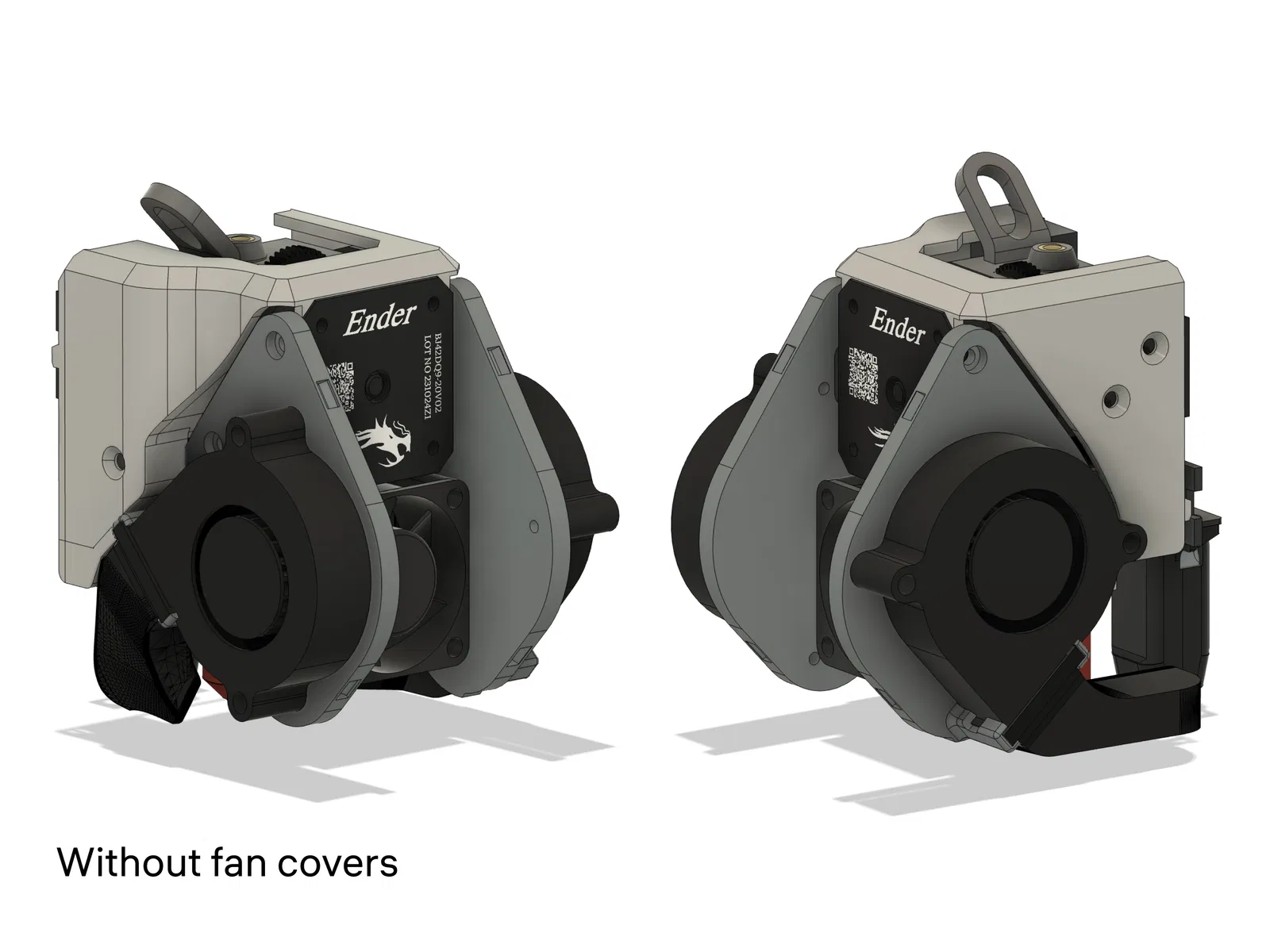

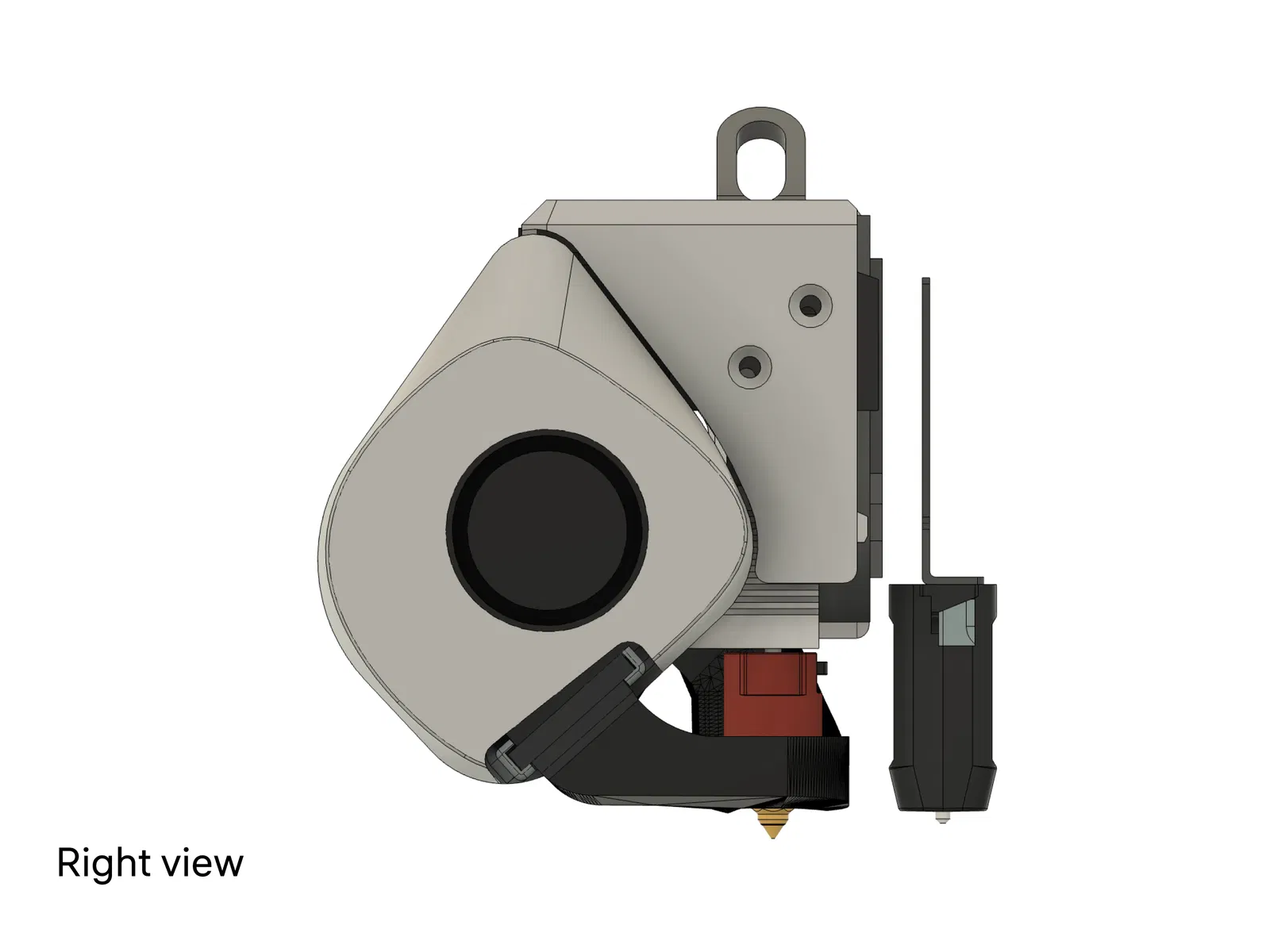

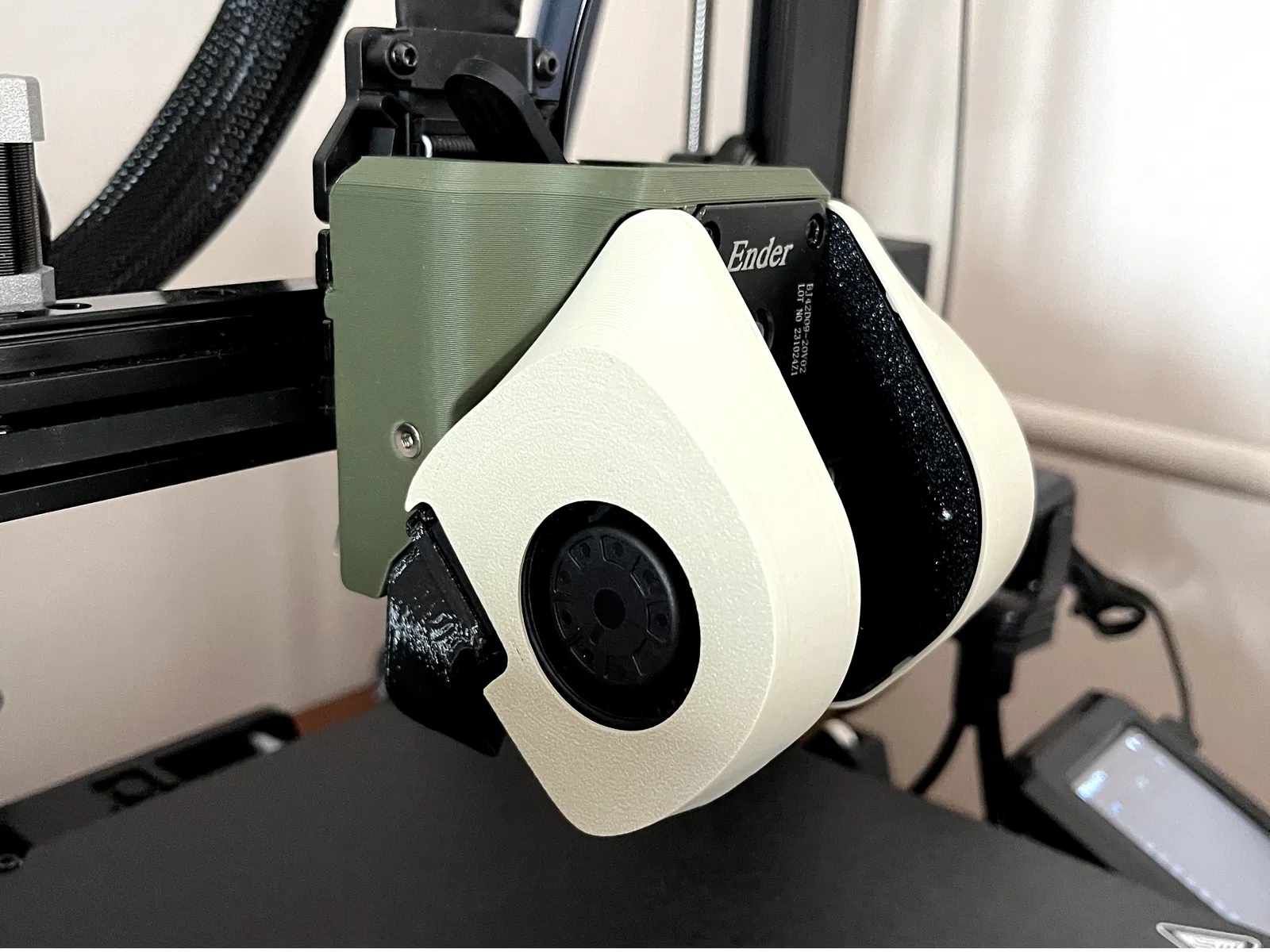

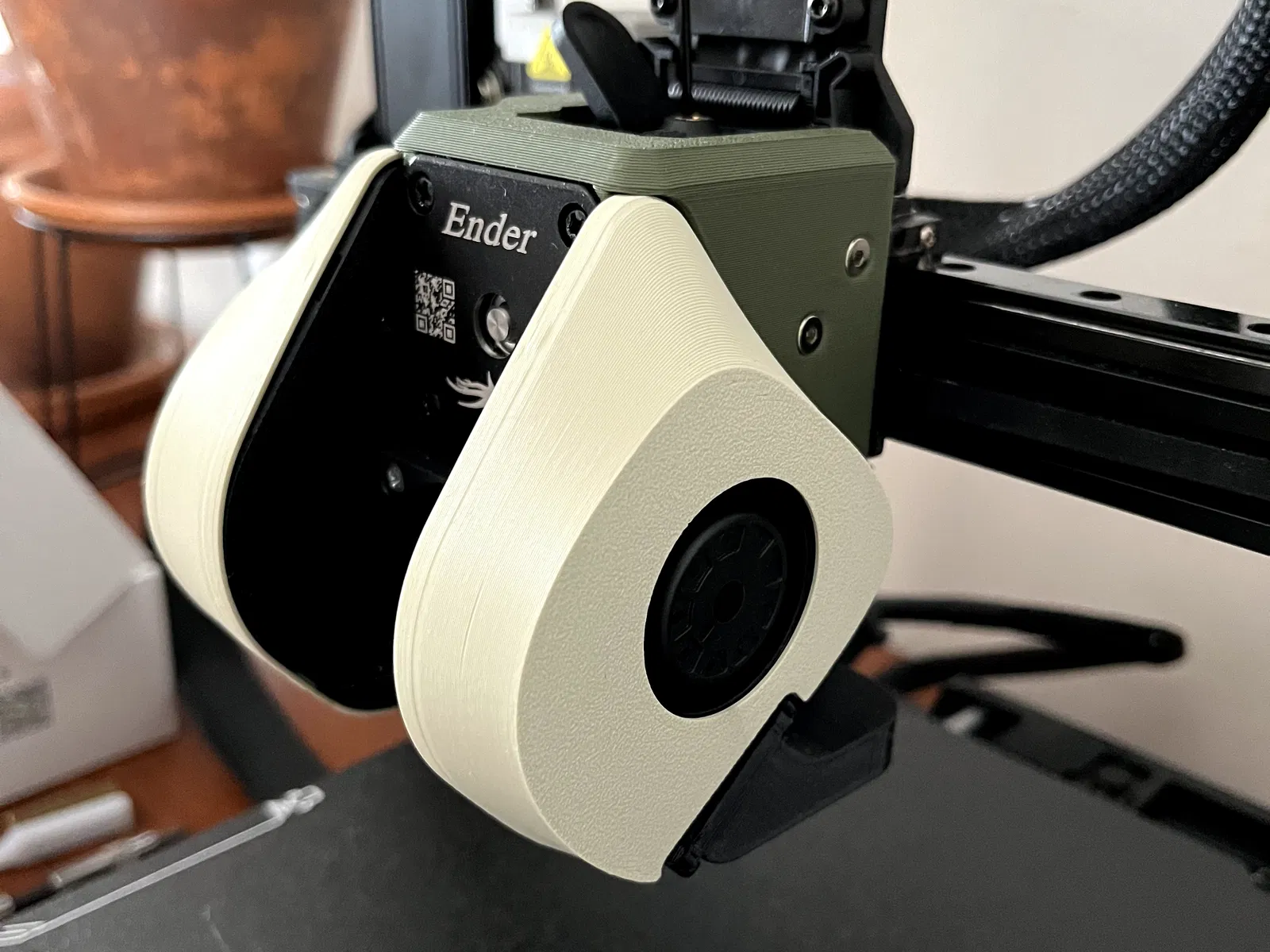

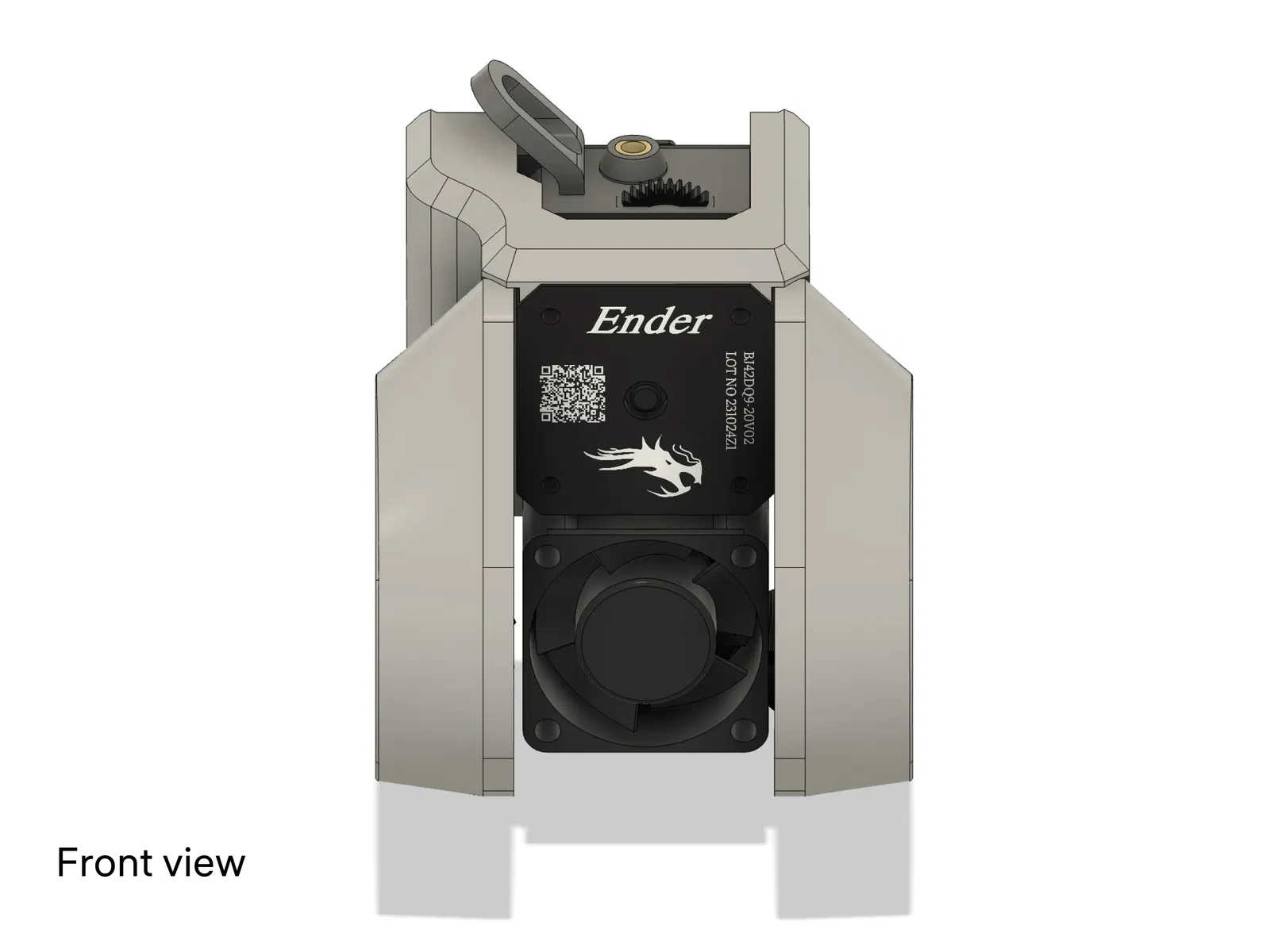

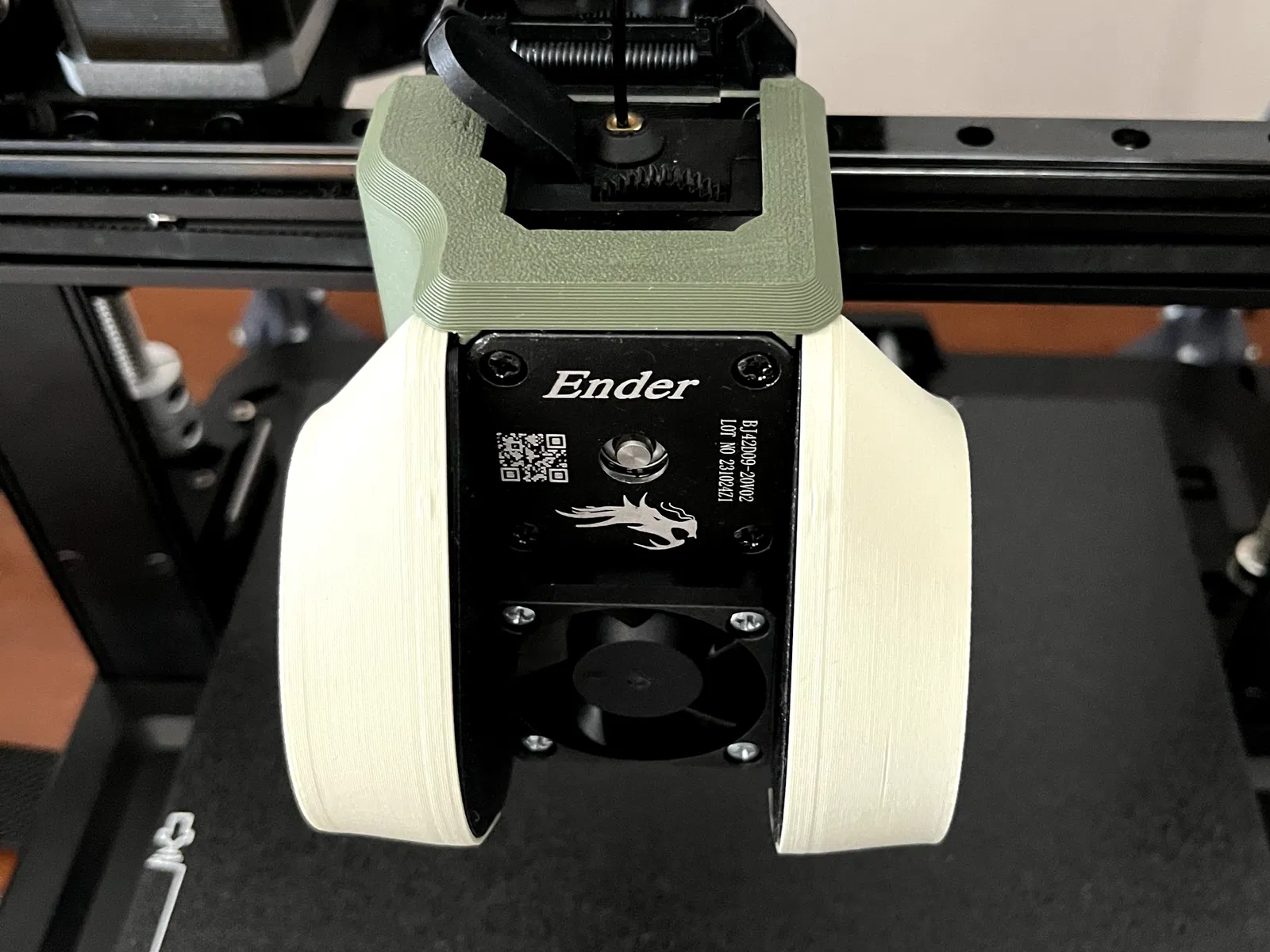

Đây là phiên bản hệ thống làm mát Ender 3 v3 KE của tôi, lấy cảm hứng từ LiteBurner - Ender 3 V3 KE Dual 5015 Fan Shroud. Phiên bản của tôi có đế mảnh hơn, kết nối cải tiến cho ống dẫn khí và quạt, quản lý dây cáp ẩn, cùng các vỏ che thẩm mỹ để có vẻ ngoài gọn gàng, tinh tế. Mặt trước cố ý để trống để khoe vẻ thẩm mỹ kỹ thuật của động cơ extruder với logo rồng và quạt tản nhiệt lớn bên dưới nó.

Tôi đề xuất thiết lập này cho bất kỳ ai cảm thấy khó chịu với hệ thống làm mát nguyên bản ồn ào của KE. Đây là so sánh tiếng ồn trước và sau:

Cài Đặt In

Sử dụng ít nhất 3 lớp vỏ và 15% độ đặc ruột.

Đối với Vỏ che Trái & Phải, tôi đã sử dụng họa tiết Archimedean Chord cho bề mặt đáy, nhưng bạn cứ tự do chọn thiết kế của riêng mình.

Định Hướng

Vật Liệu

• Đế và Ống dẫn khí: PETG hoặc vật liệu chịu nhiệt hơn.
• Vỏ che: PLA có thể dùng được nếu KE của bạn không có vỏ che bên ngoài. Nếu không thì cũng dùng PETG.

Hỗ Trợ In Tất cả các bộ phận, ngoại trừ Đế Trái, đều có thể in mà không cần hỗ trợ. Đế Trái có các khe dẫn dây cáp cần hỗ trợ.

Danh Sách Vật Tư

• Quạt 4020, 24V, 2 chân. Rất nên dùng, giảm tiếng ồn đáng kể. Theo quan sát chủ quan của tôi, khoảng 40% tổng tiếng ồn đến từ quạt tản nhiệt nguyên bản. Tôi đã dùng loại Sunon Maglev, loại này cực kỳ yên tĩnh so với quạt KE nguyên bản. Link sản phẩm
• Quạt 5015, 24V, 2 chân (2 chiếc). Tôi đã dùng quạt Sunon. Ở tốc độ 100%, chúng êm hơn quạt nguyên bản, và ở 70%, chúng còn êm hơn nhiều. Link sản phẩm
• Ốc M3 20mm (8 chiếc): 4 cho quạt 5015 và 4 cho quạt 4020. Ưu tiên loại đầu phẳng để lắp Vỏ che dễ hơn. Link sản phẩm
• Ốc Nhỏ Nguyên Bản Tôi nghĩ là M2 11mm, nhưng không chắc lắm (4 chiếc). Dùng để gắn bộ chuyển đổi quạt 4020 vào bộ tản nhiệt hotend. Những ốc này ban đầu dùng để gắn quạt tản nhiệt nguyên bản, nên bạn không cần mua.
• Ốc M3 5mm Nguyên Bản (3 chiếc). Dùng để gắn Vỏ che Trên. Những ốc này ban đầu dùng để gắn vỏ extruder nguyên bản, nên bạn không cần mua.
• Ốc M3 5mm (4 chiếc). Để cố định Đế.
• Đầu nối JST 1.25mm (3 chiếc): Có thể tận dụng từ quạt nguyên bản hoặc mua mới. Link sản phẩm Lưu ý quan trọng: Mã màu dây có thể không chính xác trên một số đầu nối (của tôi bị vậy). Nếu quạt không hoạt động, có thể dây bị đảo cực.

Hướng Dẫn Lắp Ráp

1. Chuẩn Bị Quạt:

• Gắn đầu nối JST 1.25mm vào quạt. Khuyến khích hàn, nhưng tôi đã xoắn và dùng ống co nhiệt để nối. Sau khi lắp đầu nối, tôi khuyên bạn nên kiểm tra quạt bằng cách kết nối chúng với máy in để đảm bảo chúng hoạt động.

2. Lắp Quạt Tản Nhiệt:

• Gắn bộ chuyển đổi quạt 4020 vào bộ tản nhiệt hotend bằng ốc nguyên bản. (Vui lòng tải mô hình bộ chuyển đổi gốc từ tác giả của nó.)

• Gắn quạt 4020 vào bộ chuyển đổi bằng ốc M3 20mm.

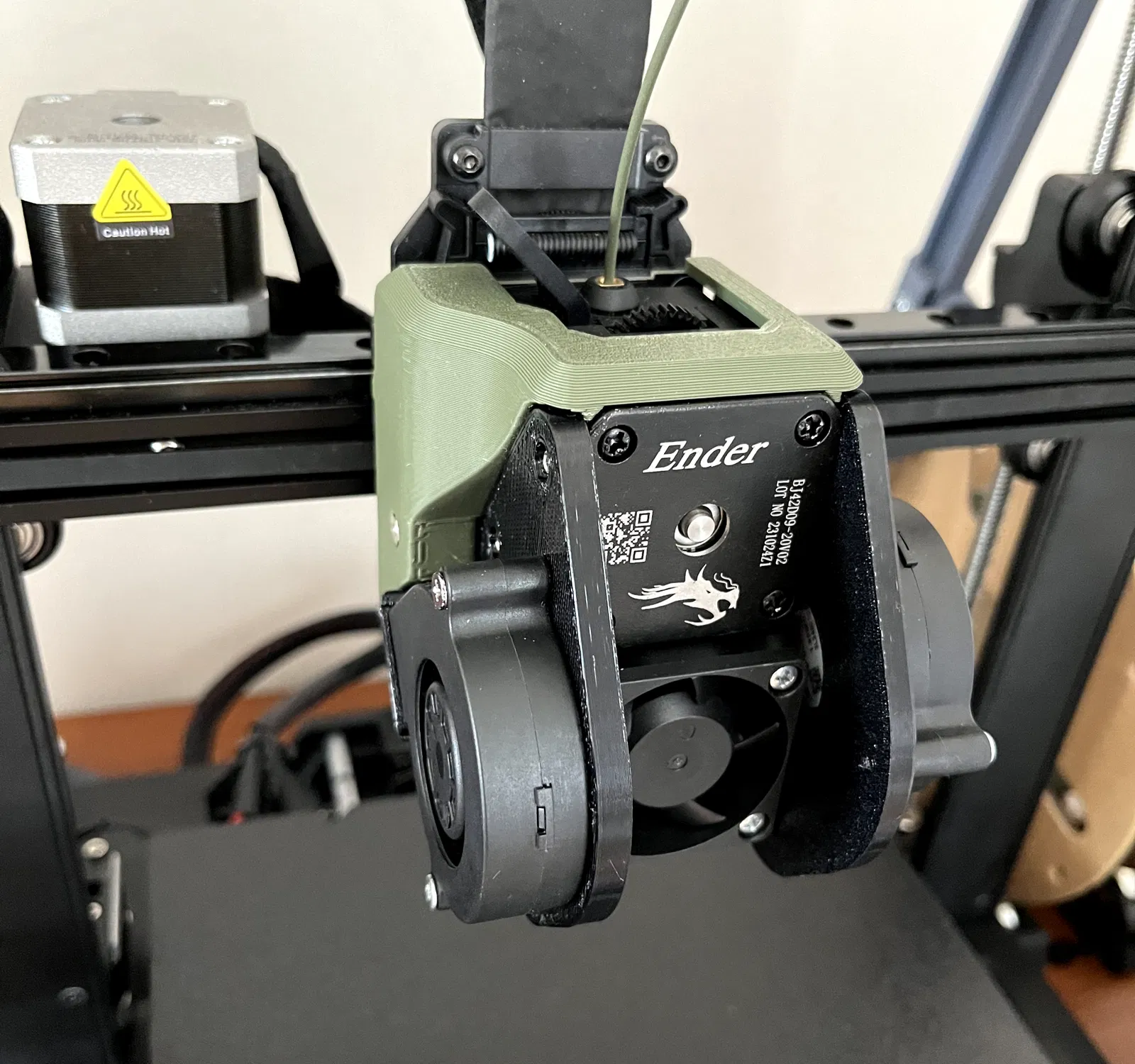

3. Lắp Quạt Phải:

• Tháo băng keo giữ dây ở mặt sau quạt 5015.
• Luồn dây quạt qua lỗ trên Đế Phải.
• Kết nối quạt bằng cách luồn dây của nó vào giữa bộ tản nhiệt hotend và khung extruder.
• Cố định Đế Phải vào động cơ extruder bằng hai ốc M3 5mm.
• Lắp Ống dẫn khí Phải vào các khe trên Đế Phải, một phần.
• Gắn quạt vào Ống dẫn khí Phải, sau đó lắp hoàn toàn Ống dẫn khí Phải vào Đế Phải, đảm bảo phần nhô ra khớp với khe.
• Cố định quạt vào Đế Phải bằng hai ốc M3 20mm

4. Lắp Quạt Trái:

• Lắp Đế Trái, Ống dẫn khí Trái và quạt tương tự như bên phải. Quạt không cản trở việc tiếp cận các ốc khung, vì vậy toàn bộ mô-đun có thể được lắp ráp hoàn chỉnh.
• Cố định mô-đun trái vào khung bằng hai ốc M3 5mm. Hãy cẩn thận với dây của quạt trái, quạt tản nhiệt và động cơ extruder. Luồn dây của cả hai quạt qua khe dẫn phía dưới và dây động cơ qua khe dẫn phía trên trong Đế Trái. Đảm bảo dây không bị kẹp và Đế Trái vừa khít với động cơ extruder. Có thể hơi khó một chút, nhưng tôi tin bạn làm được.

5. Bước Cuối Cùng:

• Bật máy in và kiểm tra xem tất cả quạt và động cơ extruder có hoạt động không.
• Gắn Vỏ che Trên chưa cố định vội
• Lắp Vỏ che Trái và Phải bằng cách lồng các tab của chúng vào các khe trên đế.
• Cố định Vỏ che Trên bằng ba ốc M3.

Lưu Ý Về Dung Sai

Khung gắn hotend của máy in tôi bị lệch khá nhiều ngay từ nhà máy. Tôi đã làm nhiều bản mẫu để đảm bảo tất cả các bộ phận đều vừa khít:

Bạn có thể gặp vấn đề khi lắp ráp, đặc biệt với Vỏ che Trên và Vỏ che quạt. Trong các tệp, tôi đã bao gồm một phiên bản Vỏ che Trên có dung sai tăng (+1mm). Hãy thử phiên bản này nếu phiên bản tiêu chuẩn không vừa với thiết lập của bạn. Nếu không, hãy điều chỉnh kích thước cho phù hợp với máy in của bạn bằng cách sử dụng các tệp mô hình rắn được cung cấp.

Lưu Ý Về Đèn LED từ LiteBurner Nguyên Bản

Tôi không sử dụng đèn LED, vì vậy các tệp chính không bao gồm giá đỡ cho chúng. Tuy nhiên, thư mục “LED” chứa một phiên bản Đế Phải có giá đỡ LED, được sao chép từ tệp LiteBurner gốc. Ngoài ra còn có các phiên bản Vỏ che Phải có khoét lỗ cho LED. Tôi chưa thử nghiệm các phiên bản này, vì vậy rất mong nhận được phản hồi.

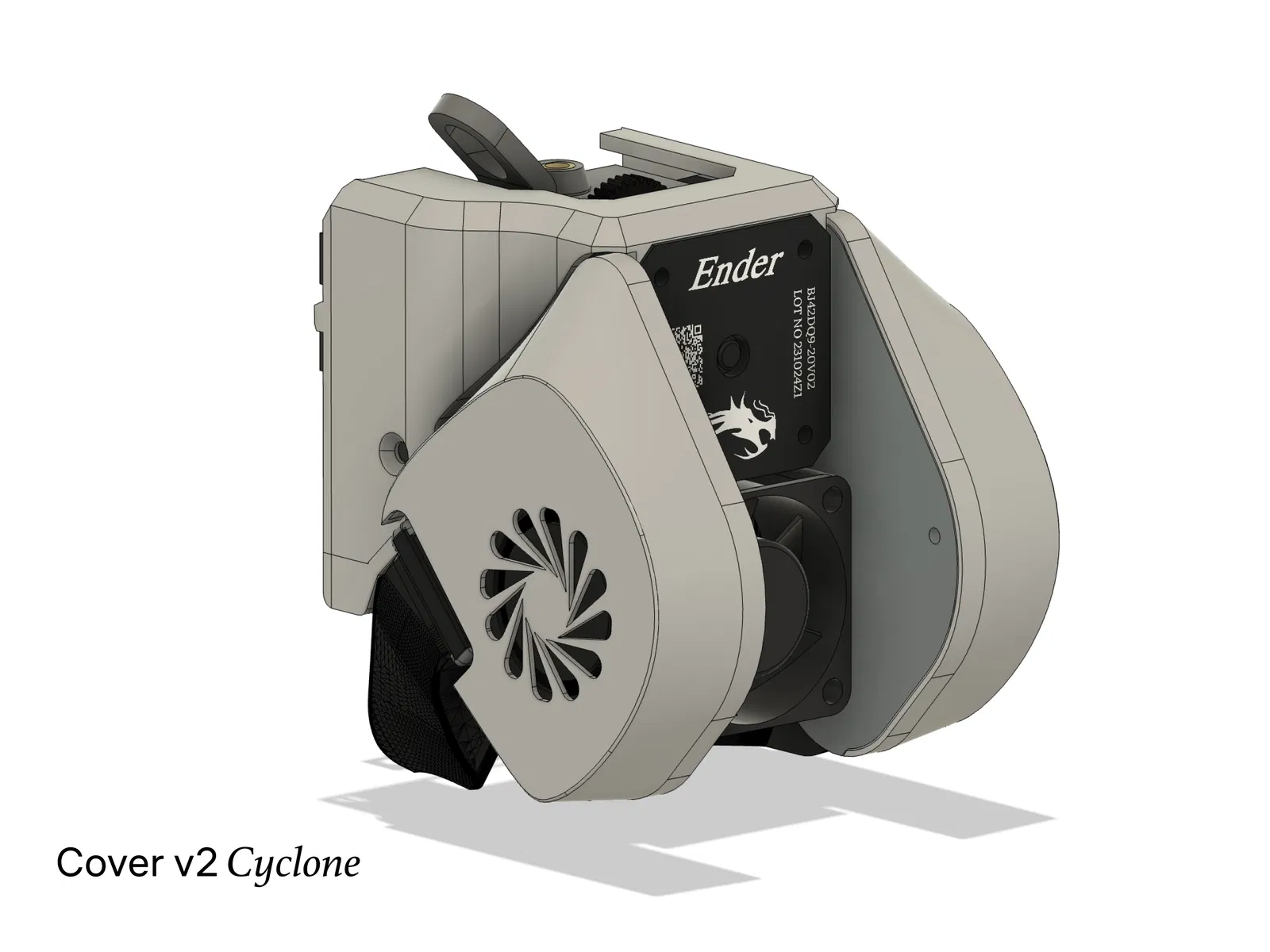

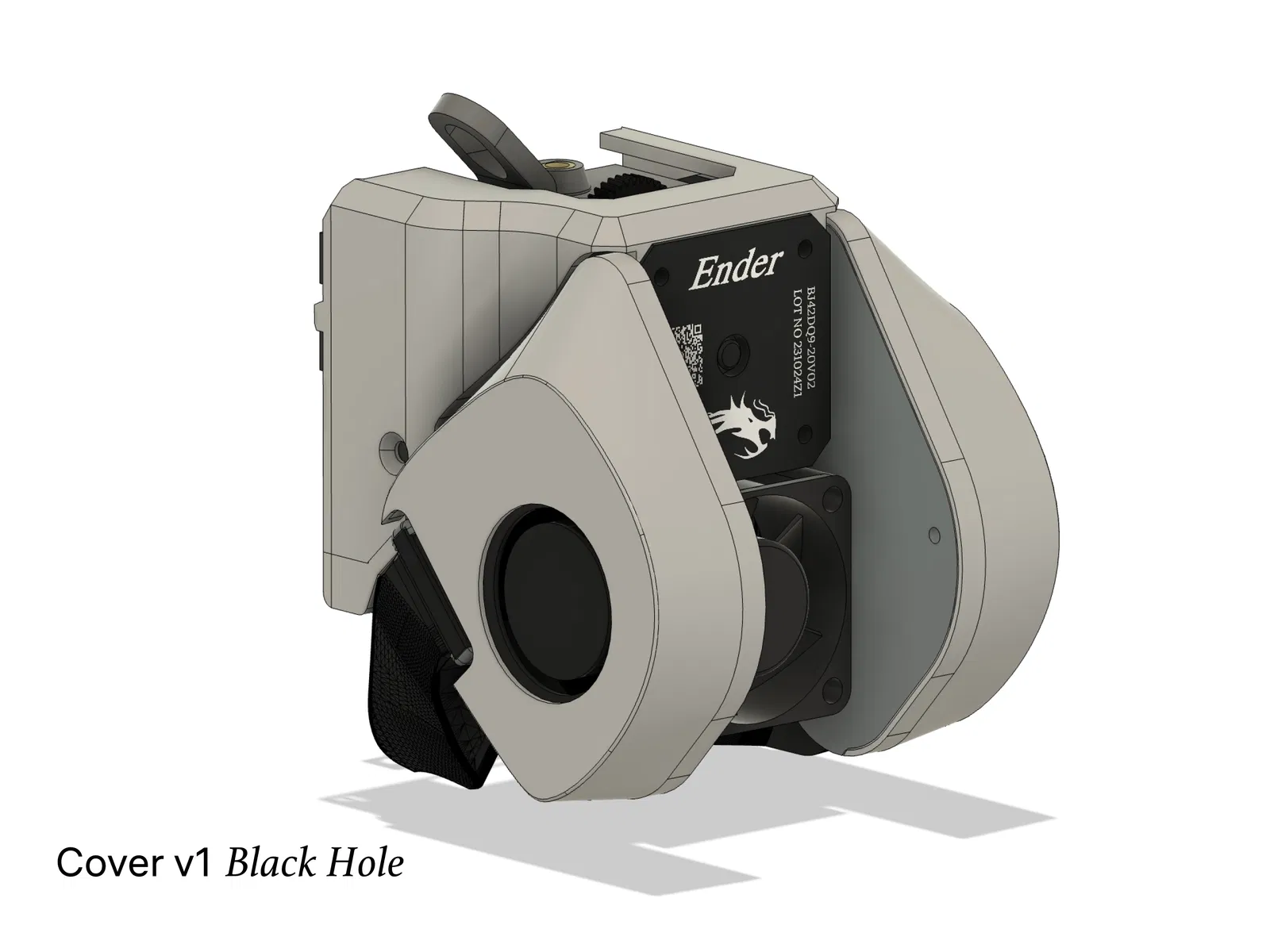

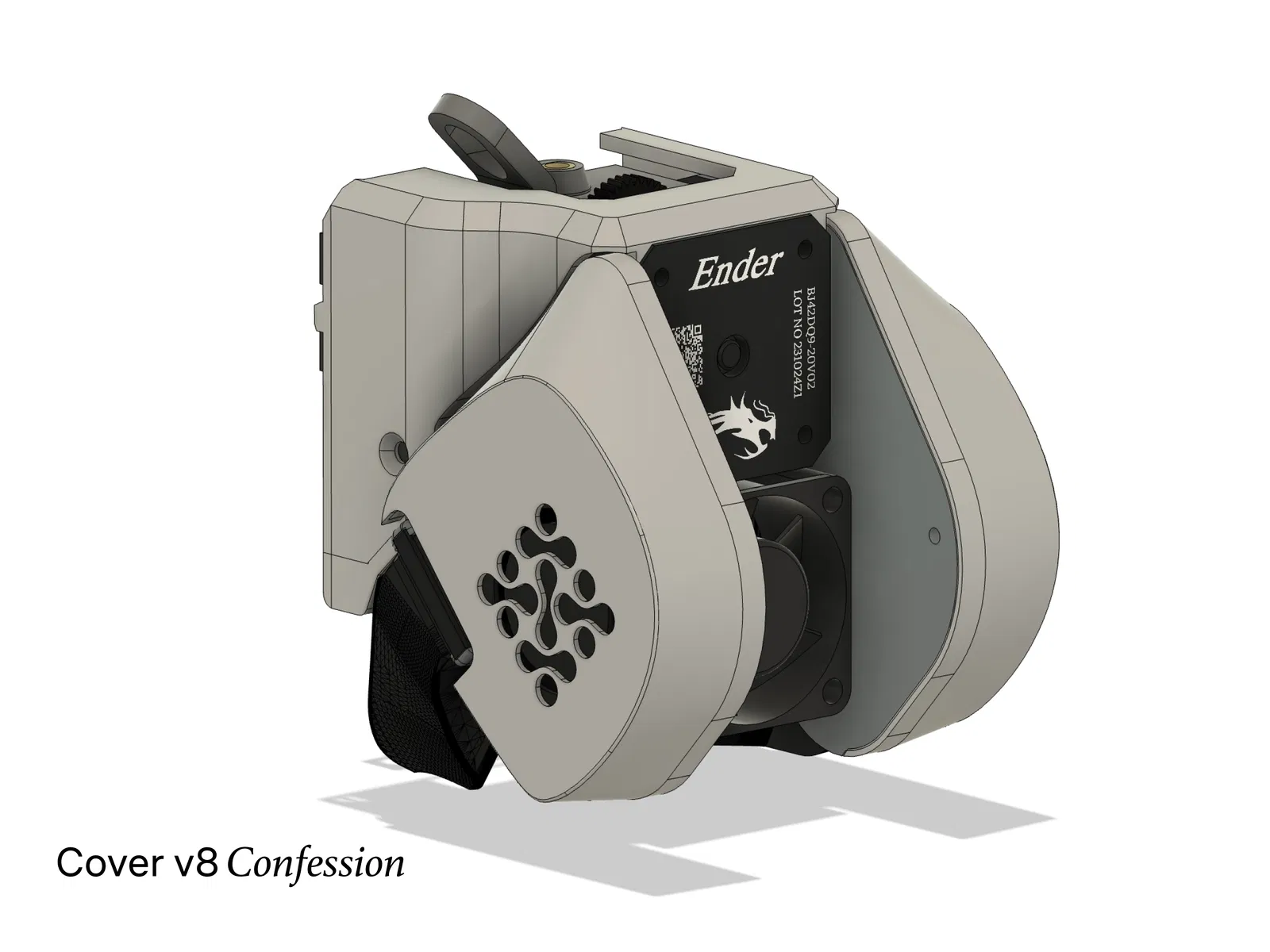

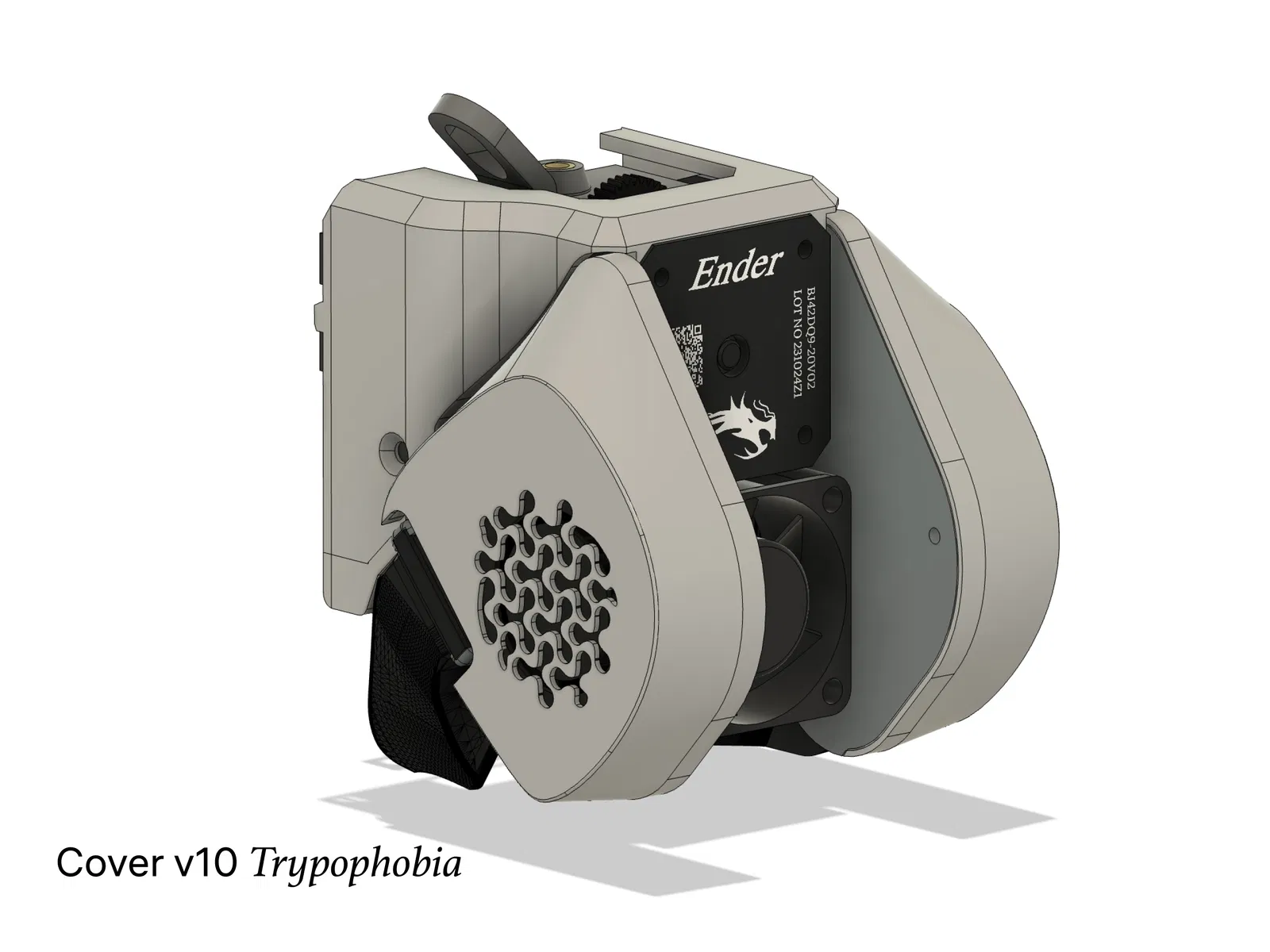

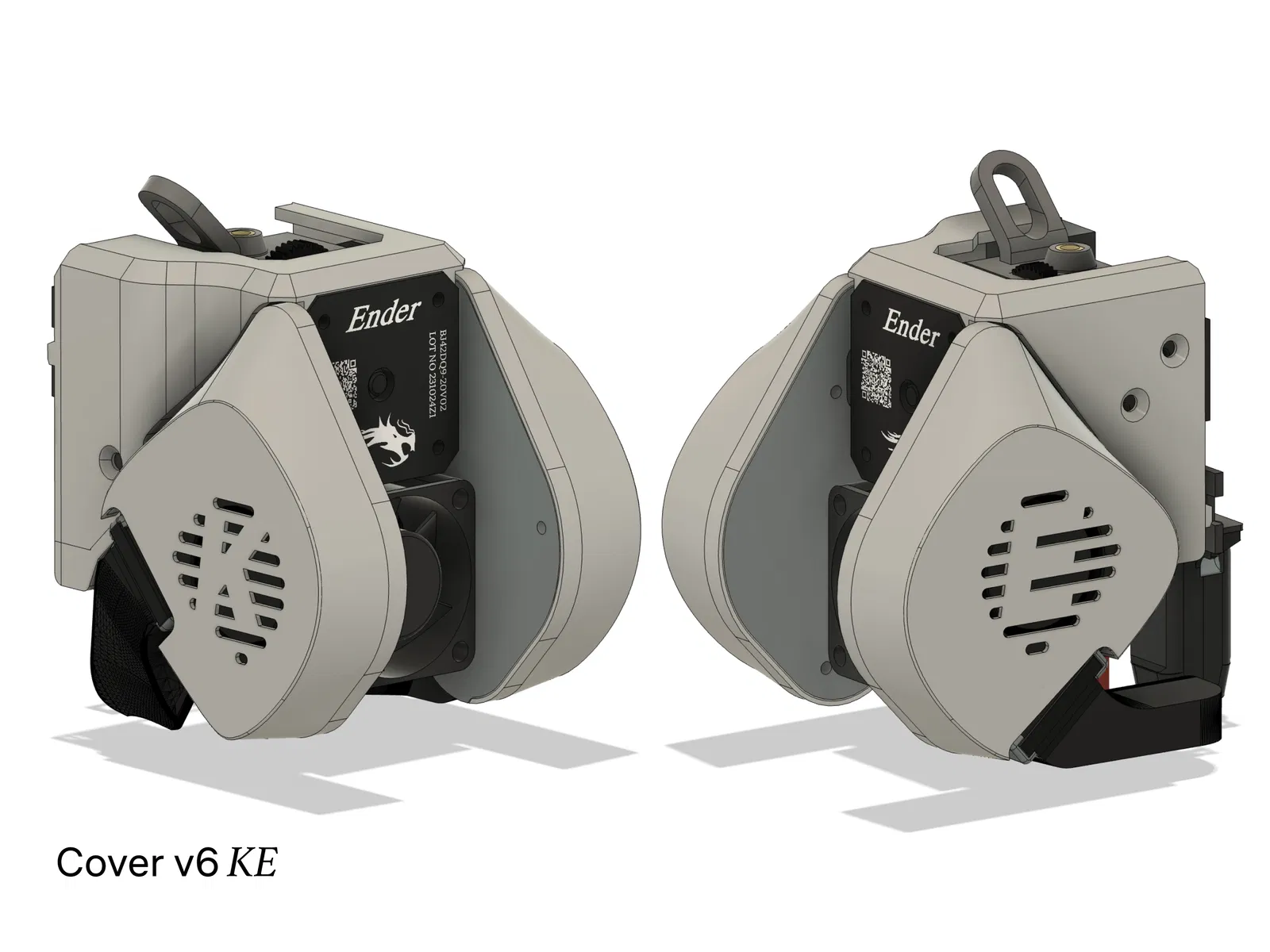

Lưu Ý Về Các Phiên Bản Vỏ Che

Tôi chưa in hết tất cả các phiên bản Vỏ che, vì vậy có thể có vấn đề với một số Lưới chắn. Vui lòng phản hồi nếu bạn gặp bất kỳ sự cố nào.

Viva Open Source

Tôi đã bao gồm tệp Fusion 360 gốc và tệp STEP trong các tệp. Bạn có thể tự do sửa đổi, tạo các phiên bản lưới chắn khác nhau và tùy chỉnh theo nhu cầu của mình.

Lời Cảm Ơn và Ghi Công

• Xin đặc biệt cảm ơn Lite vì mô hình làm mát gốc. Tôi đã sử dụng các bộ phận dưới của Ống dẫn khí như nguyên bản và áp dụng thiết kế đặt quạt tuyệt vời.
• Cảm ơn KILLbabylon vì bộ chuyển đổi quạt 25-40mm. Quạt 4020 đã giảm đáng kể mức độ tiếng ồn.
• Đặc biệt cảm ơn ToxicXzombieG vì mô hình CAD extruder SE và Henlor vì Mô hình CAD Hotend K1. Các tệp CAD này rất quan trọng trong việc lắp ráp mô hình extruder KE và thiết kế hệ thống làm mát xung quanh nó.
