Ổ Khóa Két Kết Hợp

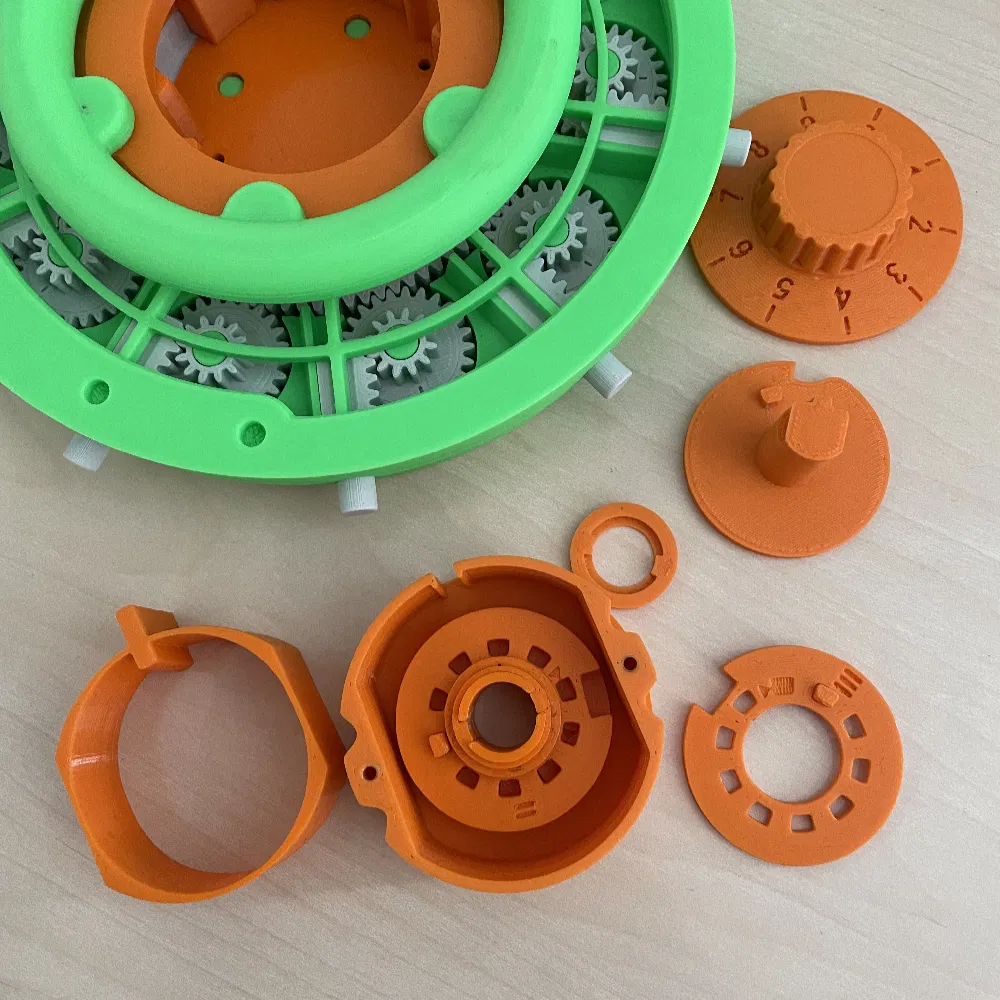

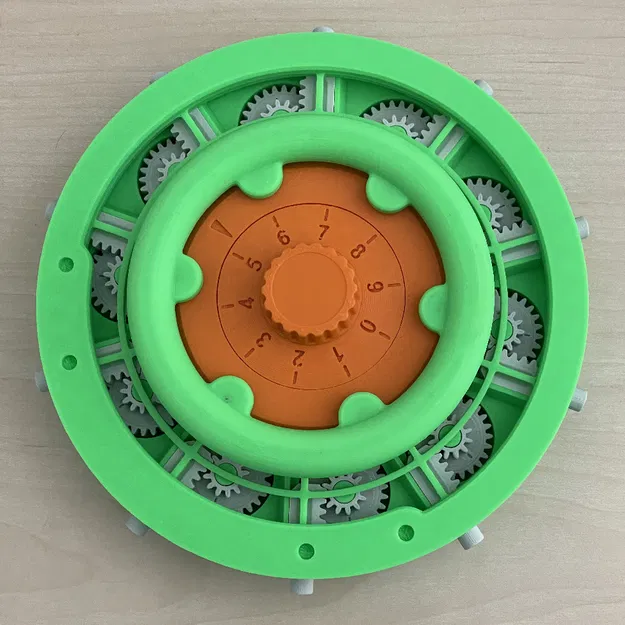

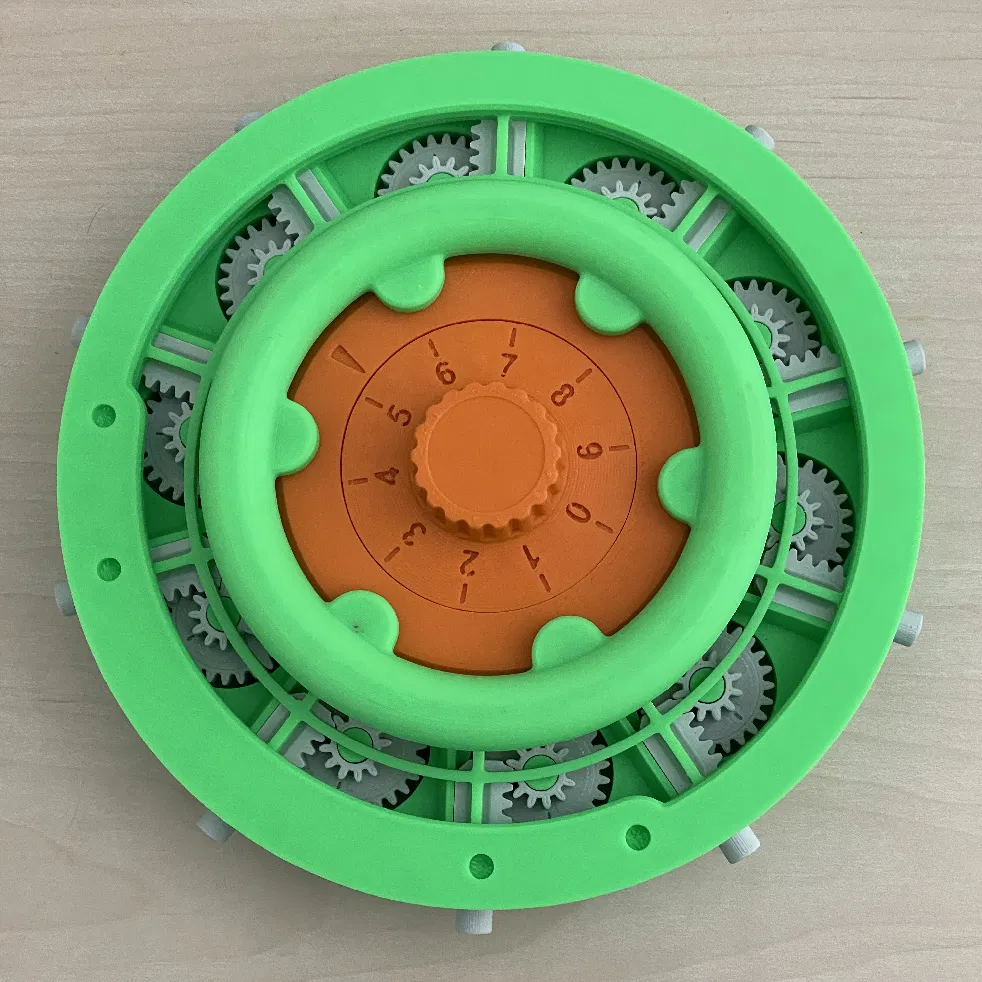

Đây là một ổ khóa kết hợp tôi đã làm cho một chiếc két đồ chơi tôi đang thiết kế. Mục tiêu của tôi là tạo ra một ổ khóa nhỏ gọn, dễ dàng tích hợp vào các thiết kế khác nhau và cho phép thay đổi mã số (tương đối) dễ dàng.

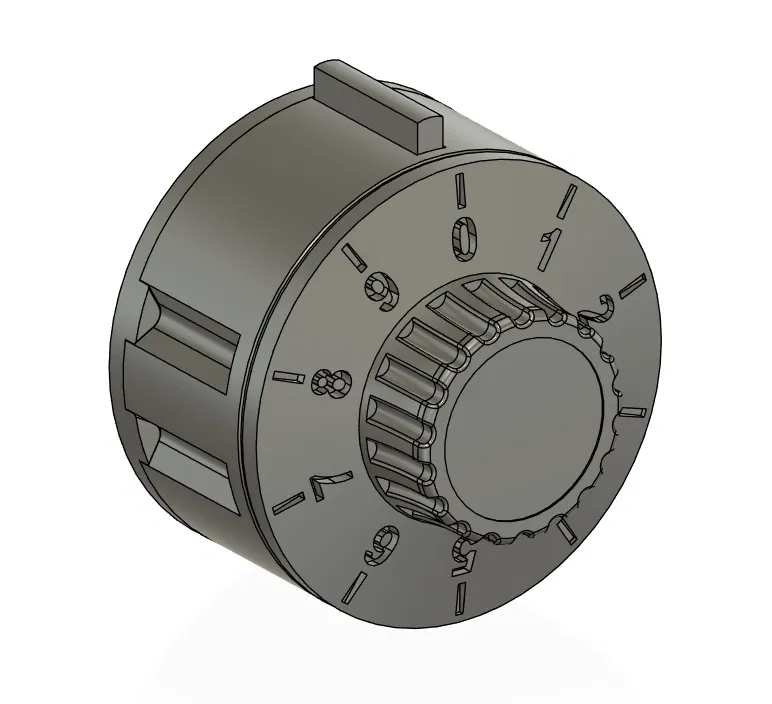

Hoạt động tương tự như một ổ khóa két thông thường, với một vài điểm khác biệt. Để mở ổ khóa, bạn bắt đầu bằng cách xoay núm xoay bốn vòng đầy đủ về bên trái đến số đầu tiên, sau đó hai vòng về bên phải đến số thứ hai, rồi một hoặc hai vòng về bên trái đến số thứ ba (tùy thuộc vào mã số, xem bên dưới). Cuối cùng, xoay núm xoay về số không để mở khóa. Để khóa lại, chỉ cần xoay núm xoay sang trái ít nhất một vòng.

Do thiết kế của ổ khóa và cách các chốt bánh xe được gắn vào, có một vài điểm đặc biệt cần lưu ý:

• Bánh xe 1 và 2 có thể đặt ở bất kỳ số nào từ 0 đến 9.
• Nếu bánh xe 3 được đặt ở số zero, ổ khóa sẽ bị kẹt mở. Do đó, vị trí này bị chặn.
• Nếu bánh xe 3 được đặt ở số thấp hơn bánh xe 2, bạn phải xoay núm xoay hai vòng, nếu không thì một vòng, để căn chỉnh bánh xe 3.
• Nếu bánh xe 3 được đặt ở vị trí thấp hơn bánh xe 2 một số, cả hai sẽ cùng căn chỉnh khi bánh xe 2 được nhập mã, do đó không nên đặt như vậy.
• Vì chốt khóa chỉ rơi vào các khe do trọng lực, nên điều quan trọng là nó phải di chuyển tự do.

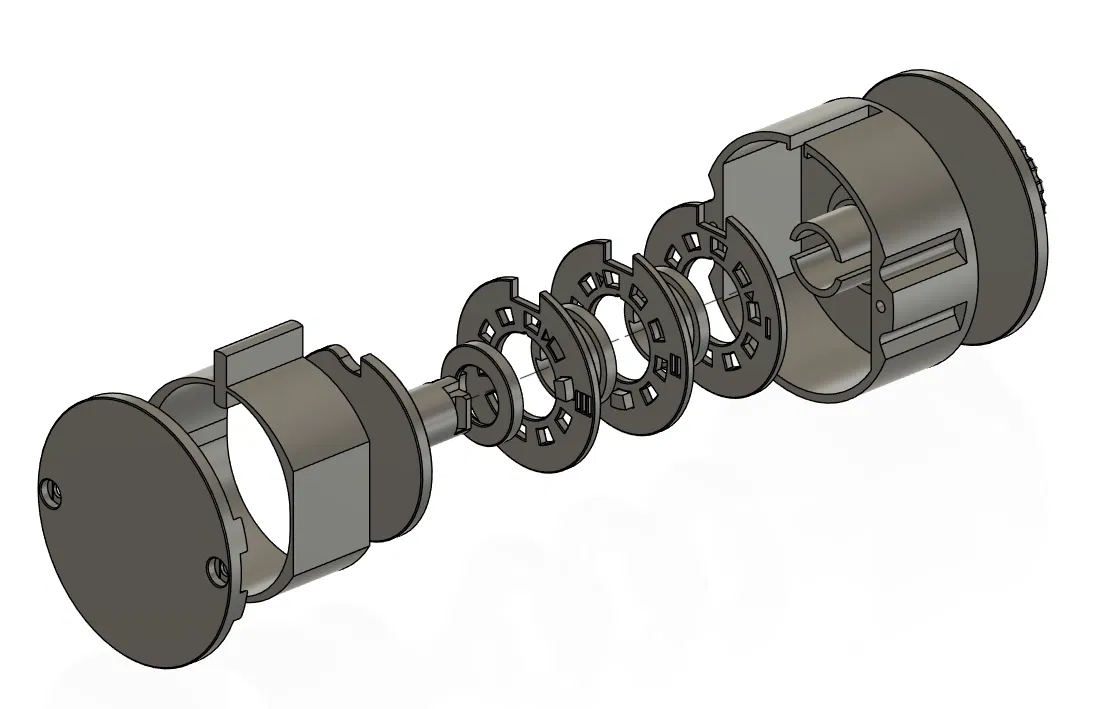

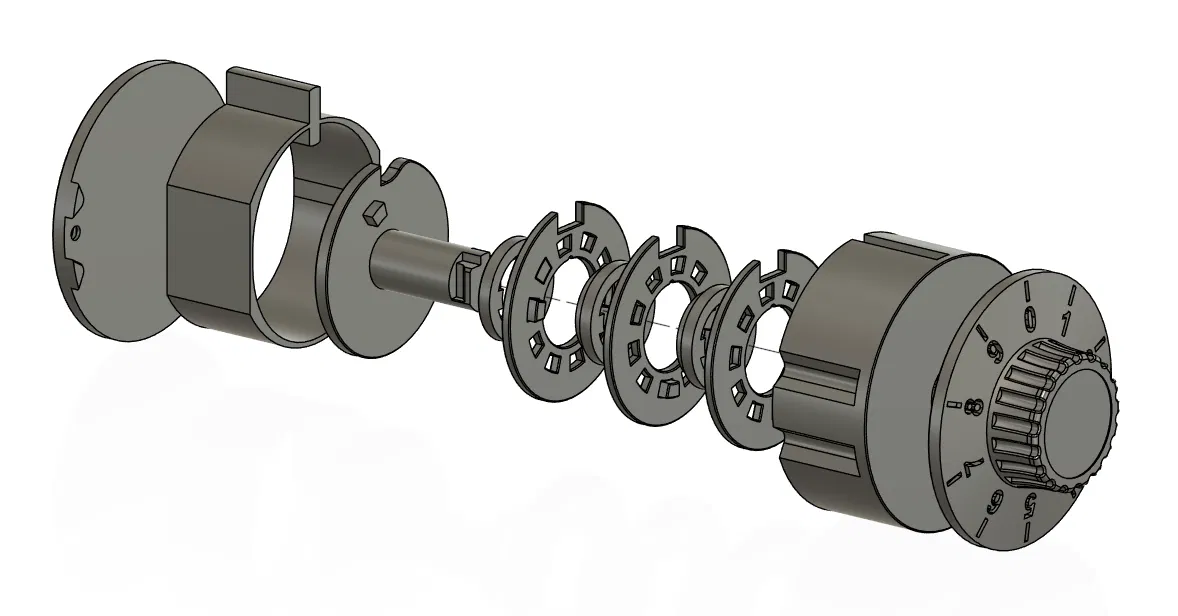

Những điều cần cân nhắc khi in và lắp ráp:

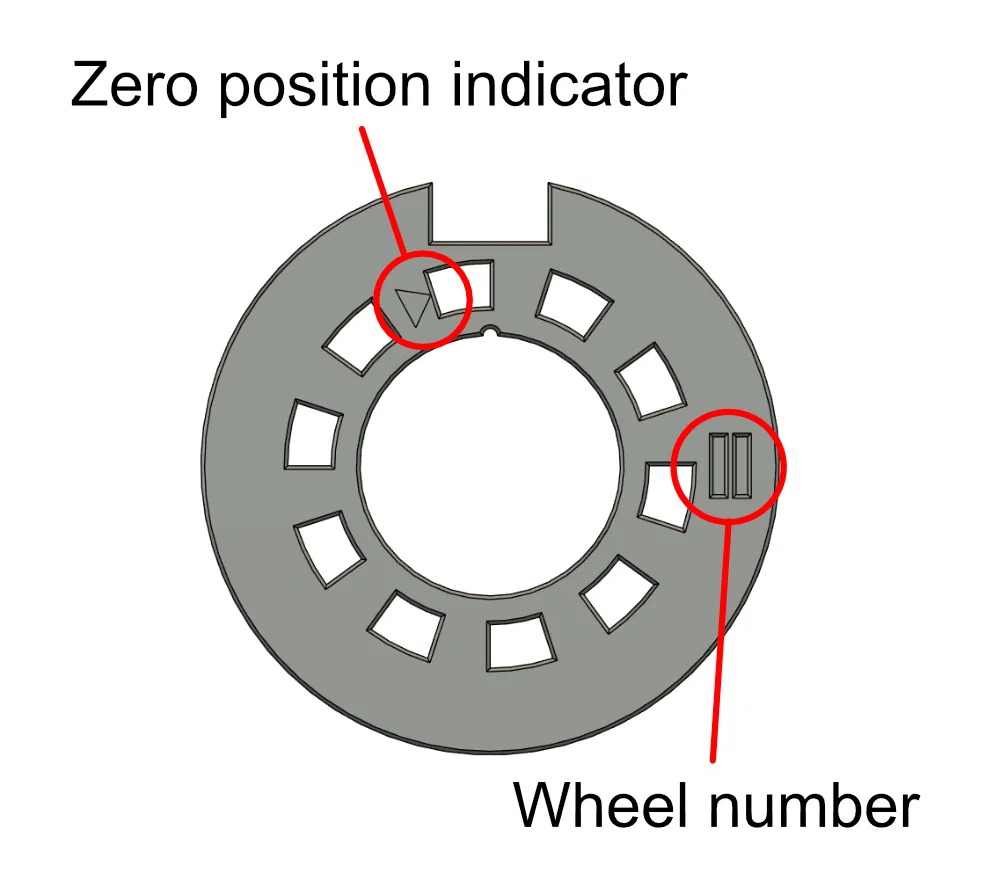

• Các chốt bánh xe phải nhô ra đều ở cả hai mặt của bánh xe 2 và 3. Trên bánh xe 3, nó chỉ nên nhô ra ở mặt được đánh dấu.
• Điều quan trọng là các chốt bánh xe không bị lỏng trong quá trình hoạt động. Nếu chúng quá lỏng hoặc quá chặt, bạn có thể thử nghiệm với việc điều chỉnh kích thước XY của PrusaSlicer (Độ giãn ngang trong Cura) để tìm ra điểm phù hợp.
• Các bánh xe phải quay tự do, nhưng nếu chúng quá lỏng, chúng có thể dễ dàng bị lệch khỏi vị trí. Bôi một chút dầu mỡ vào giữa sẽ giúp ích rất nhiều.
