Hooky - Rắn thần kỳ | Móc đa năng cho thanh ray mái che (Fiamma, v.v.)

Đây là Hooky

con rắn vui nhộn, hữu ích, đa năng

Tôi thiết kế nó cho nhiều mục đích sử dụng cho mái che Fiamma F45s trên chiếc Ford Nugget của mình, và nó hoạt động rất tốt. Nó vừa với thanh ray Keder 7 mm và tự khóa khi chịu tải. Nó rất chắc chắn nhưng các thành mỏng ở các lỗ cho phép nó gãy trong điều kiện khắc nghiệt để tránh làm hỏng mái che.

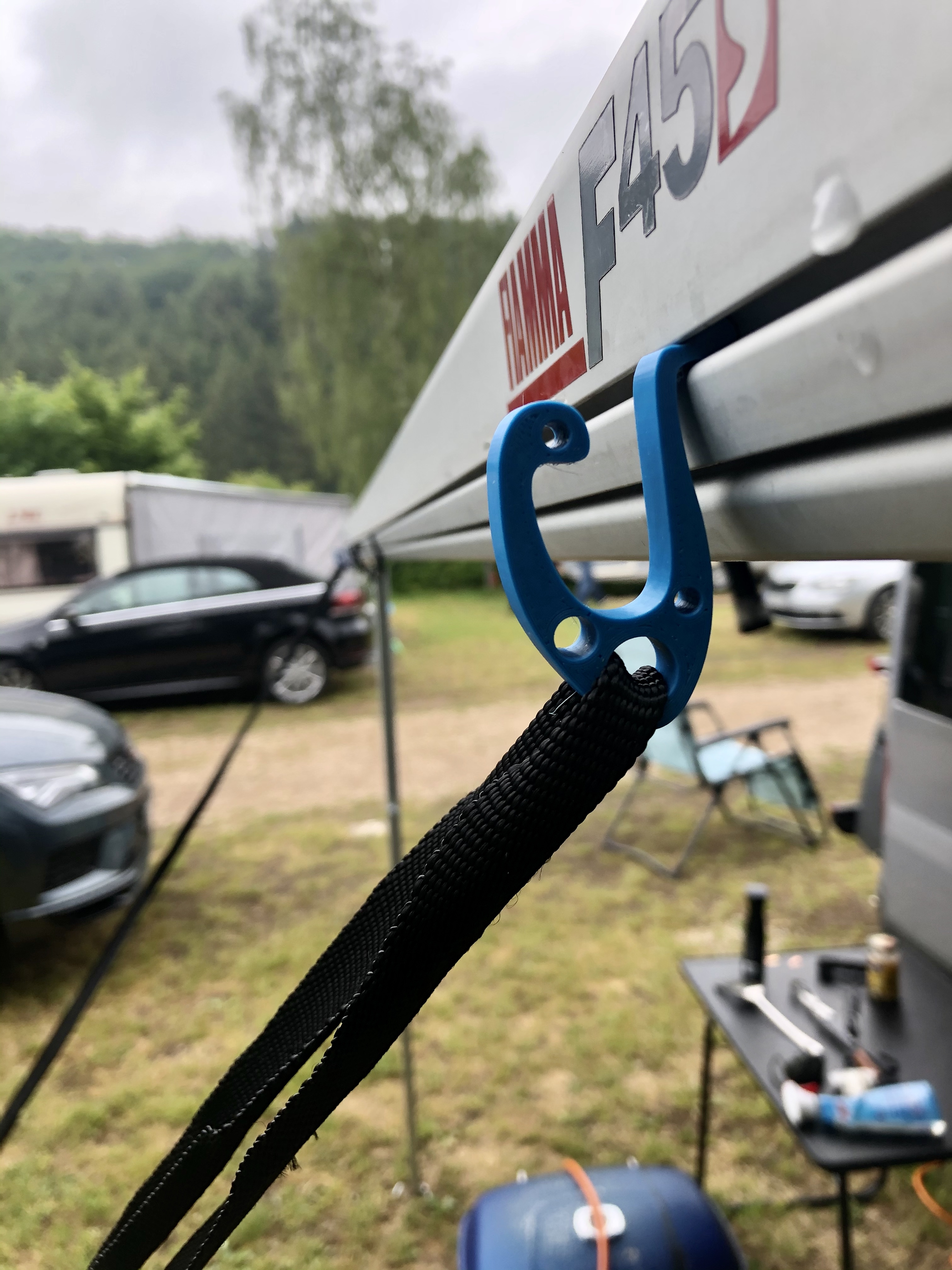

Tất nhiên, với vai trò là một cái móc, nó có thể treo túi xách, quần áo, khăn, đèn. Các lỗ khác nhau cho phép thực hiện các chức năng khác cùng lúc, chẳng hạn như hỗ trợ thêm cho mái che trong gió mạnh (xem ảnh trên). Bạn thậm chí có thể "khóa" móc thông qua lỗ khoen và một trong các lỗ bằng dây hoặc dây rút.

Các mẫu:

• Hooky 7mm Fiamma: Vừa với mái che Fiamma F45s trên Ford Nugget. Có thể là một số mẫu Thule. Dễ dàng lắp và khóa trong thanh ray 7mm.
• Hooky 10mm Caravan Vertical: Phiên bản sửa đổi một chút cho xe caravan của bạn bè với thanh ray 10mm.

Khác:

Sau này tôi sẽ thêm tệp FreeCAD của mình để bạn có thể tùy chỉnh cho các góc và kích thước thanh ray của mình. Bạn cũng có thể chia sẻ ảnh thanh ray của mình và tôi sẽ cố gắng thêm các mẫu khác.

Cứ tự nhiên bình luận hoặc sửa đổi thiết kế nhưng đừng vi phạm giấy phép. Tôi nhận được rất nhiều thứ từ cộng đồng miễn phí (kiến thức, mẹo, thiết kế) và đây là phần tôi đóng góp lại. Tất nhiên bạn có thể in cho bạn bè và gia đình và để họ chi trả chi phí cho bạn!

Xem thêm các thiết kế khác của tôi, đặc biệt là Chunky - một chiếc cọc đa năng hoạt động tốt với Hooky!

Hướng dẫn in

TPU hoạt động tốt nhất với tôi, không còn móc bị gãy nữa!

Phần độn ruột không thực sự quan trọng, nhưng bạn nên cắt lát với ít nhất 4-5 lớp vỏ để có độ bền. Nếu trình cắt lát của bạn hỗ trợ, bạn có thể bắt đầu với các lớp vỏ ngoài trước, để các phần nhô nhỏ giữa các lỗ có thứ gì đó để bám vào.

translate kích thước X/Y theo tỷ lệ nếu móc không vừa hoàn hảo

translate kích thước Z từ 5-10mm để tiết kiệm vật liệu hoặc để in thử. 8mm vẫn đủ chắc chắn.
