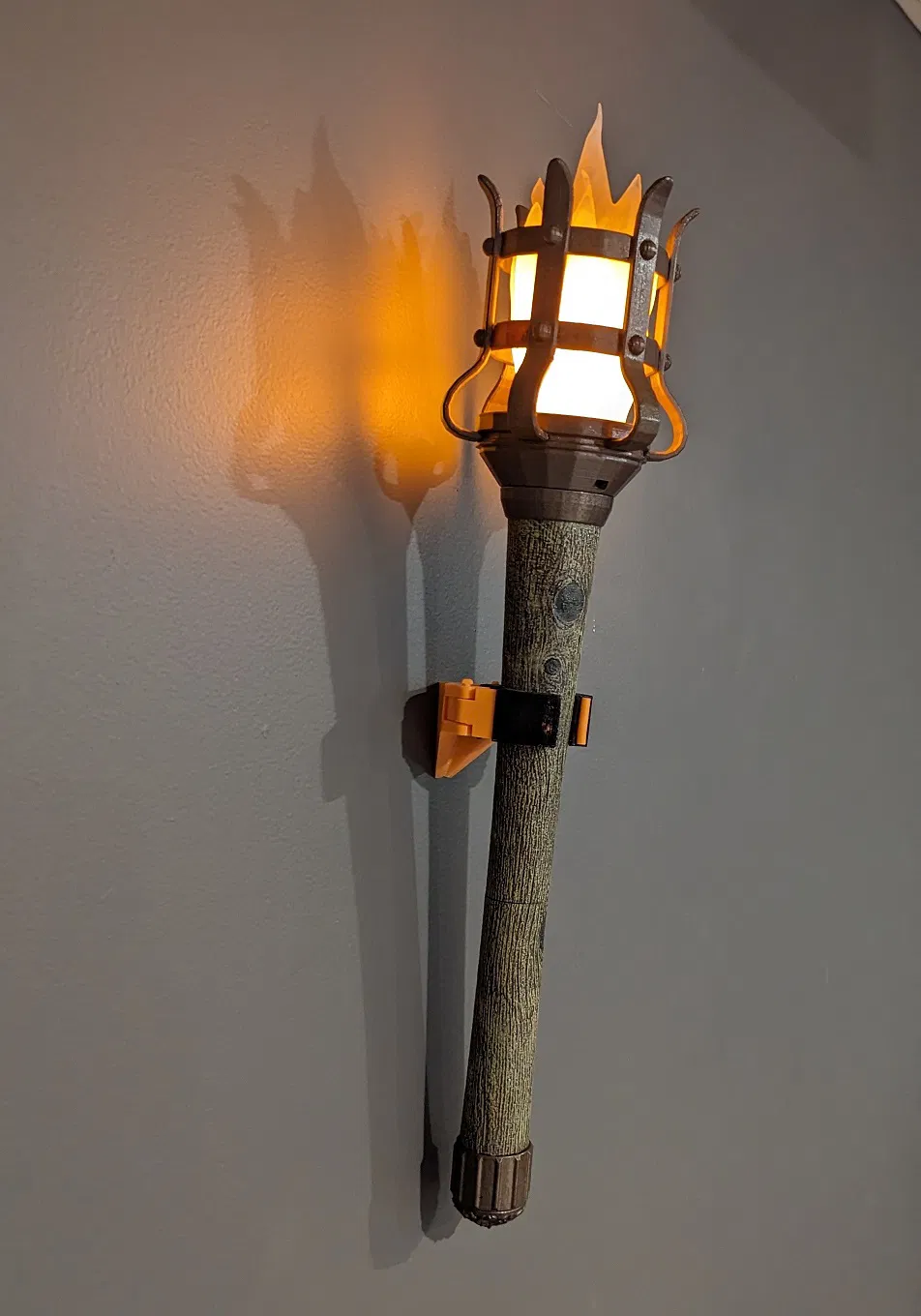

Mô hình Đuốc Thời Trung Cổ
Chi tiết lắp ráp và linh kiện cần thiết để làm một mô hình đuốc thời trung cổ dùng đèn LED. Bao gồm các bộ phận in 3D và các thành phần điện tử như pin, bóng LED, công tắc, và bộ chuyển đổi nguồn. Hướng dẫn cách chế tạo và các gợi ý linh kiện thay thế.
Mô tả
2024-06-10: sửa lỗi scale

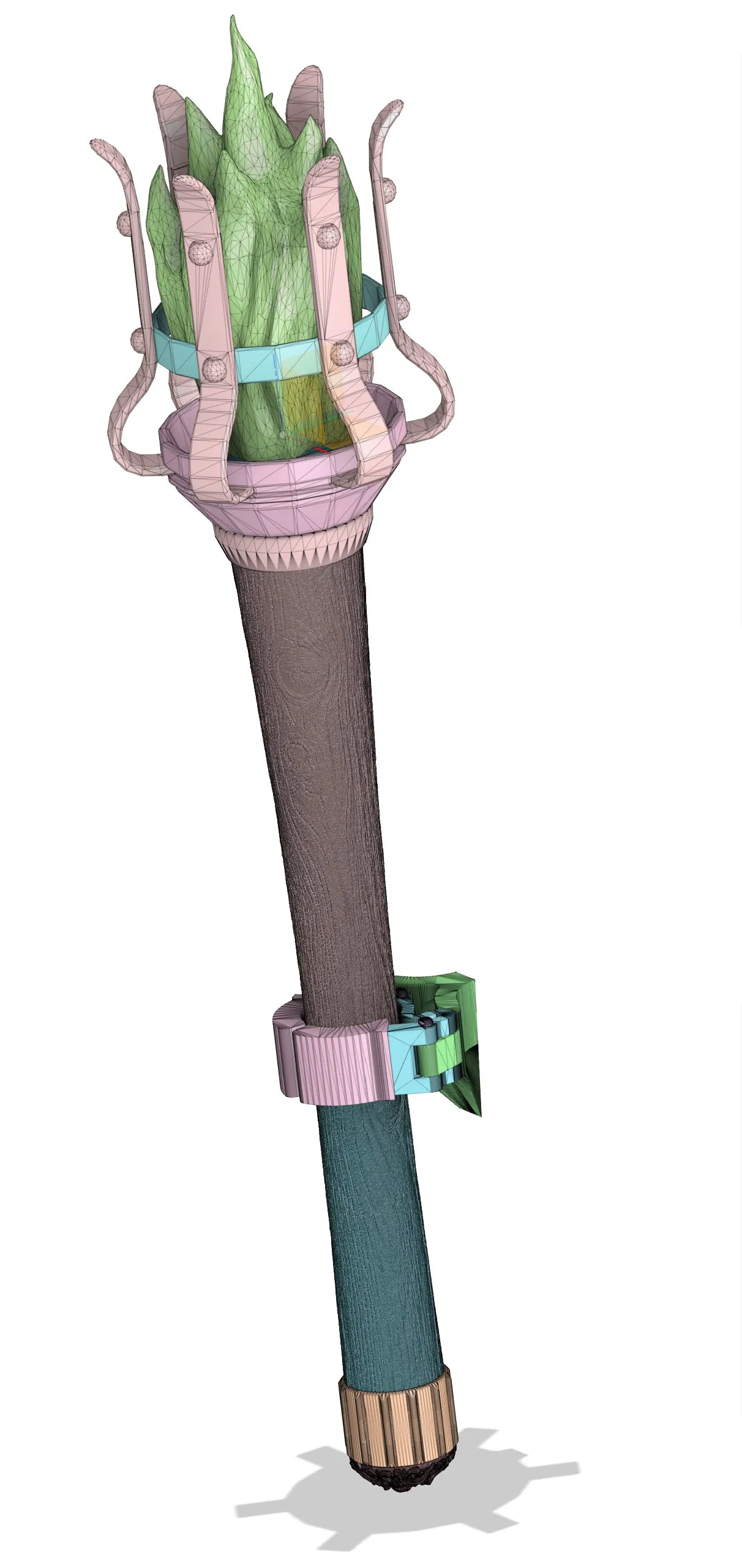

Lắp ráp:
3x Chốt
6x Trụ lồng đèn
2x Vòng lồng đèn
2x Ống tay
1x Mọi thứ còn lại
Pin dạng ống, nhỏ hơn 27mm đường kính.
Bóng đèn LED tạo lửa.
Bộ chuyển đổi buck từ 5V đến điện áp yêu cầu của bóng đèn LED.
Công tắc gạt mini.
(Dây điện, mỏ hàn, ống co nhiệt, keo siêu dính, v.v.)
Lâu rồi tôi mới làm cái này và các linh kiện gốc không còn nữa. Đây là các ví dụ tương tự, tuy nhiên, tôi không đảm bảo chúng sẽ vừa.
https://www.amazon.com/LM2596-Converter-3-0-40V-1-5-35V-Supply/dp/B08NV3JCBC
https://www.amazon.com/SIXTHGU-Portable-Charger-Charging-Flashlight/dp/B0C7PHKKNK
https://www.amazon.com/gp/product/B077P5BTCY
https://www.harfington.com/products/p-1074712
Bạn sẽ cần phải tách/cắt/phá/làm chảy/tháo vít phần nhựa của bóng đèn LED để lấy được ống LED và bảng mạch.
Một lựa chọn tốt hơn là mua dải LED.
Chúc may mắn!
