Hộp Gridfinity Có Nắp (Nam châm)

Gridfinity là Hệ thống Lưu trữ Mô-đun phổ biến do Zack Freedman phát minh. Những chiếc hộp này tương thích với hệ thống đó nhưng cũng có thể được sử dụng độc lập.

Các hộp này rất có chức năng và hoạt động đáng tin cậy, nhưng việc lắp ráp đòi hỏi nam châm chuyên dụng và quy trình hơi phức tạp.

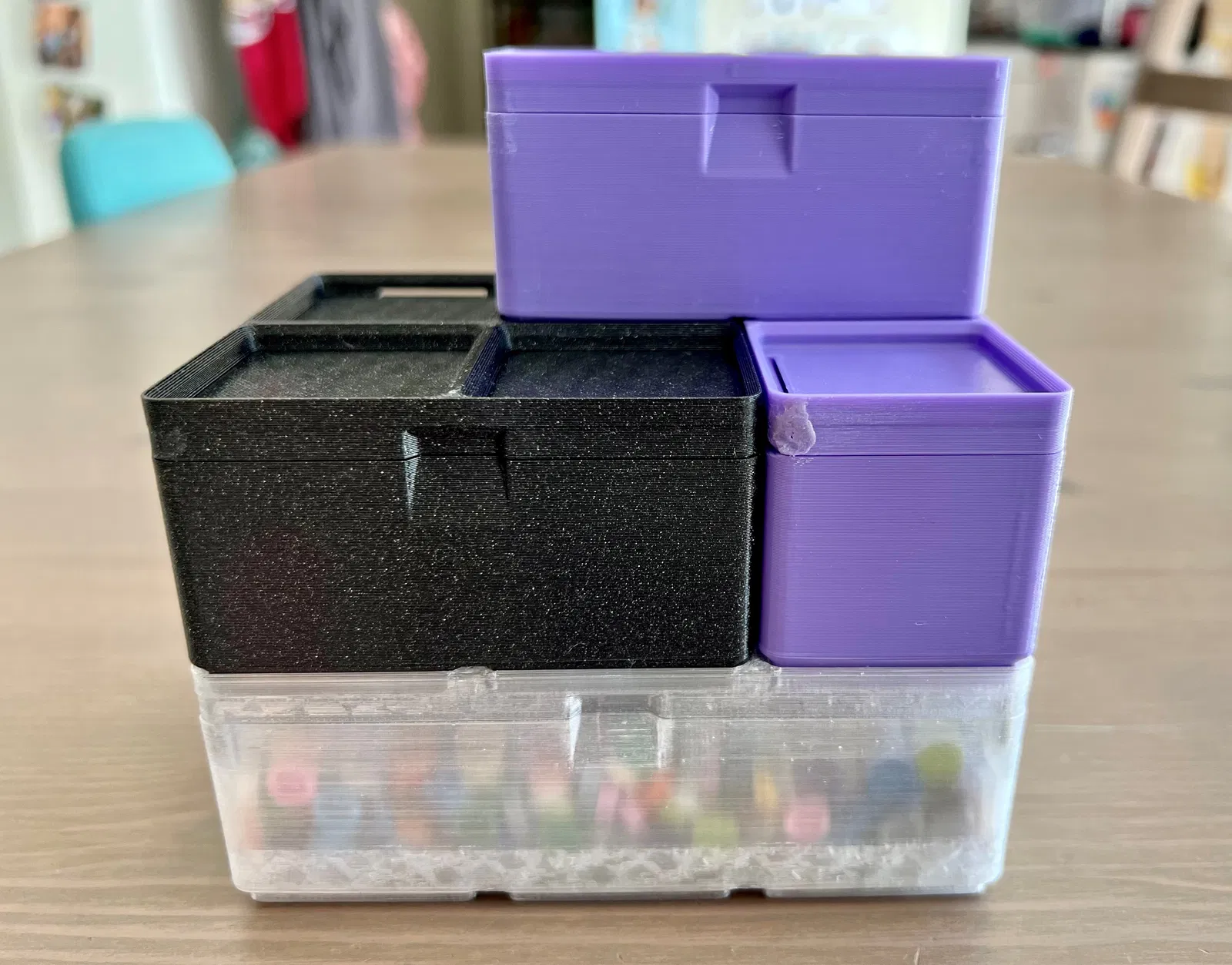

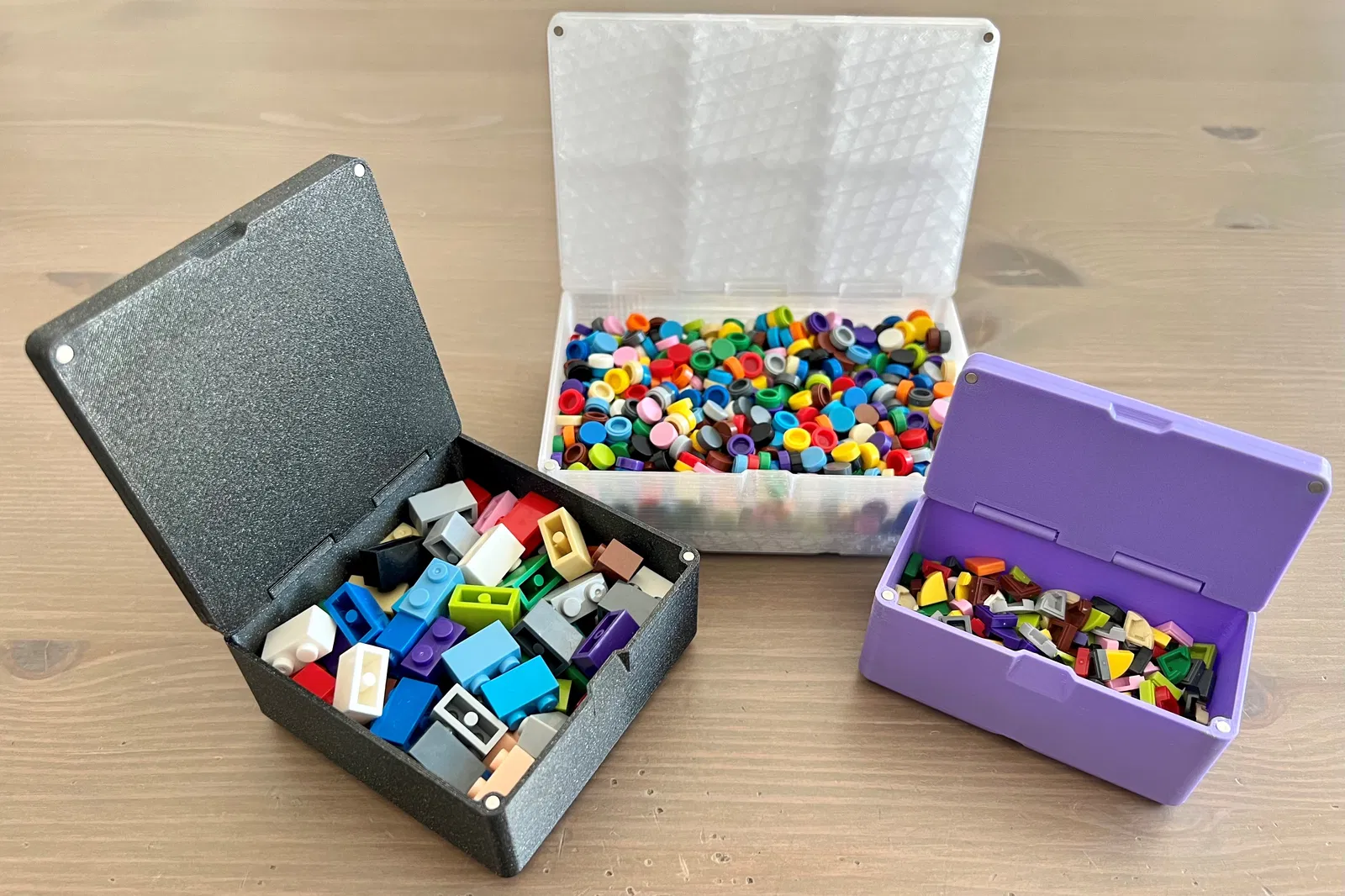

Hộp hoàn chỉnh bao gồm hai bộ phận in, đó là hộp và nắp.

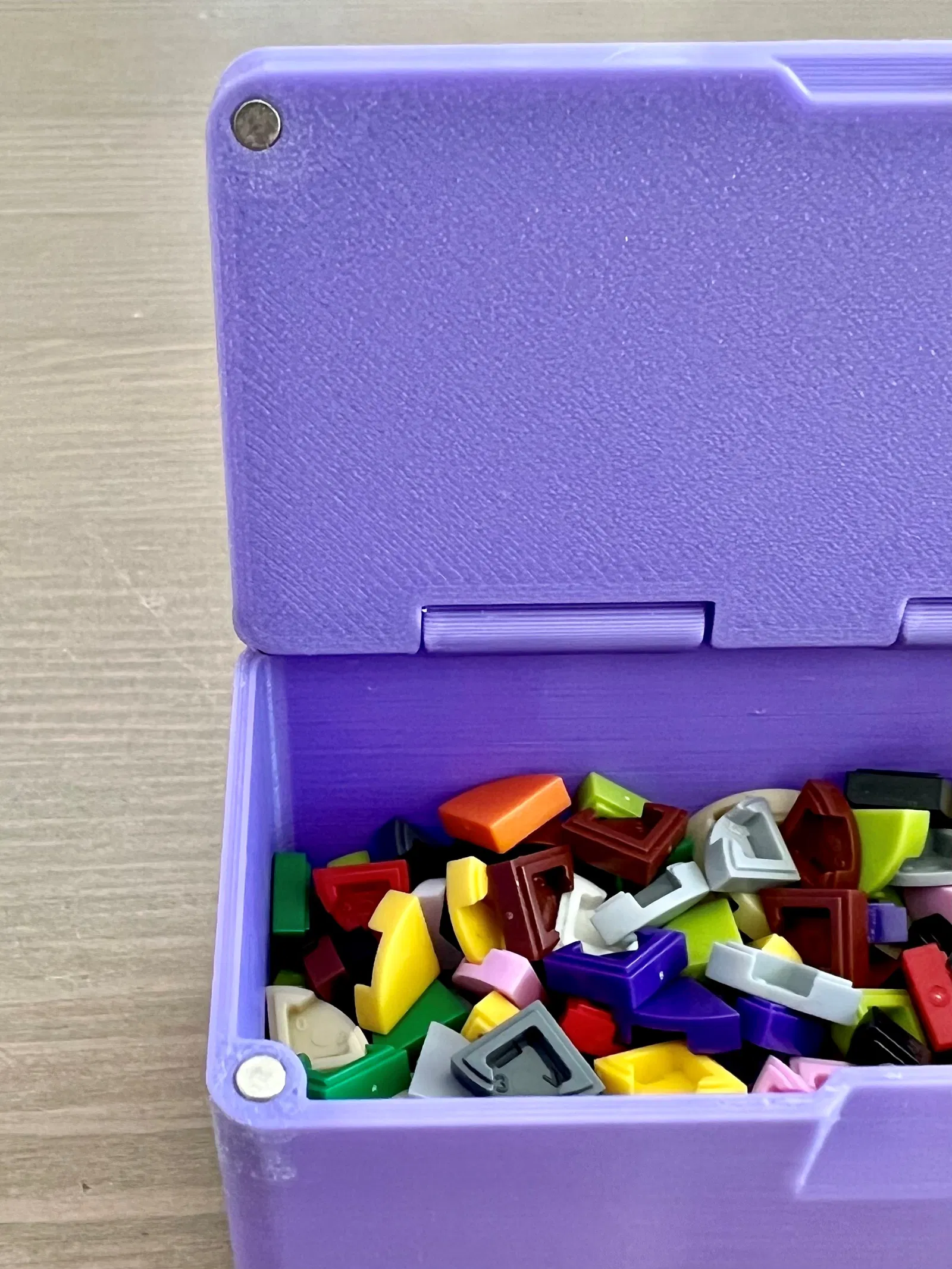

Sau khi in, dán hai nam châm Ø3x6 vào các lỗ trên hộp và hai nam châm Ø3x3 vào nắp. (Hãy cho tôi biết trong phần bình luận nếu bạn cần các lỗ cho kích cỡ nam châm khác, tôi có thể dễ dàng tạo các mô hình có lỗ nam châm khác nhau. Chỉ cần lưu ý không gian có hạn và nam châm trên nắp không thể dài hơn 3mm.)

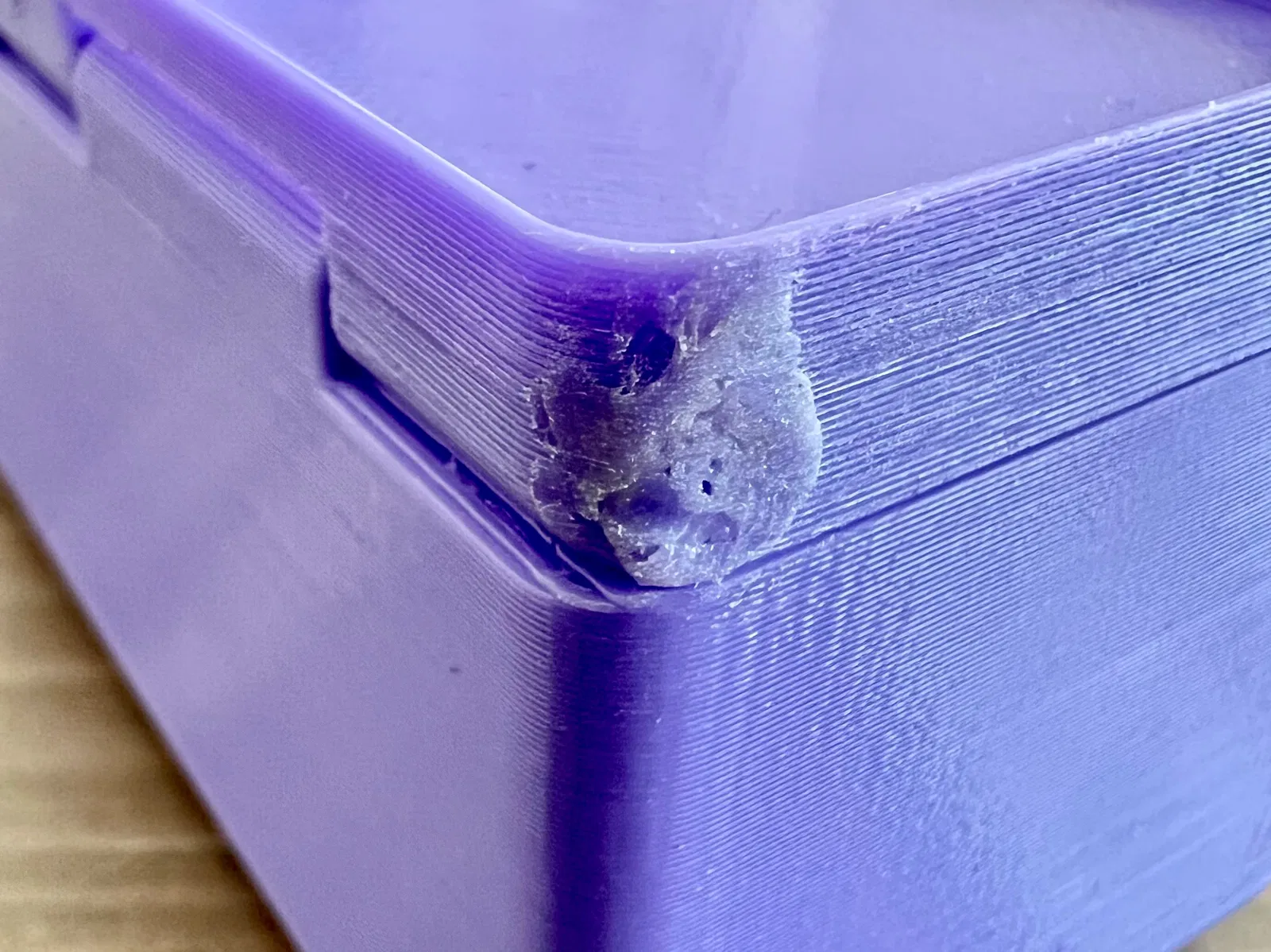

Sau đó, gắn nắp vào hộp bằng một đoạn sợi filament 1.75mm. Luồn sợi filament qua các lỗ của bản lề và sau đó “hàn” nó vào cạnh của nắp (sử dụng mỏ hàn hoặc bật lửa). Tùy thuộc vào chất lượng in của bạn, các lỗ trên bản lề có thể quá chật đối với sợi filament, trong trường hợp này, hãy thử khoan mở chúng ra bằng cách nào đó.

In nắp thì tôi thấy ổn nhất với một chút hỗ trợ trên bản lề, còn lại thì không cần hỗ trợ.

Cài đặt in mà tôi sử dụng:

• Chiều cao lớp: 0.25mm
• Chu vi: 2
• Các lớp đặc: 4 lớp trên và dưới
• Lưới điền: 20%

Cập nhật ngày 26 tháng 7 năm 2023: Theo yêu cầu từ bình luận, tôi đã thêm một hộp 1x2 có lỗ cho nam châm Ø2 và Ø6mm.

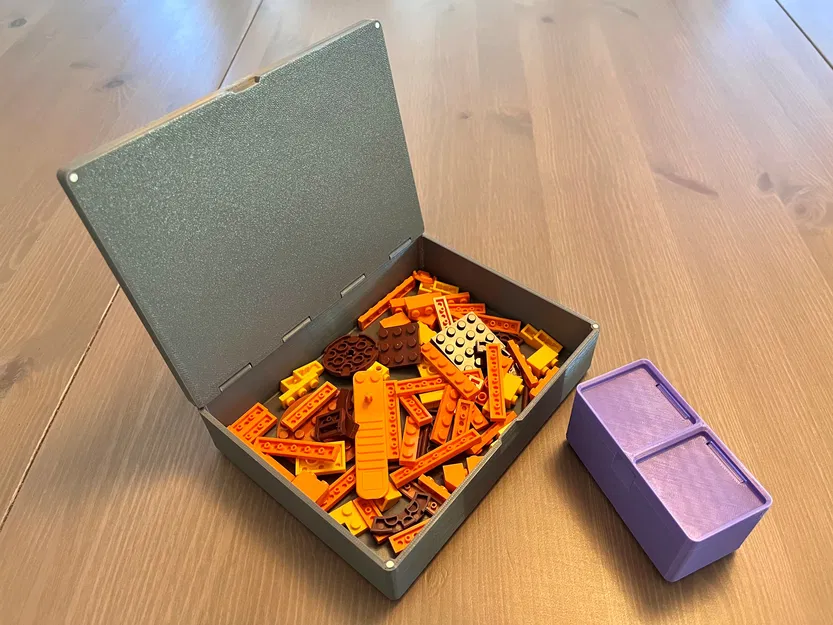

Cập nhật ngày 1 tháng 9 năm 2023: Thêm một hộp lớn hơn với kích thước 4x3 phần tử.

Cập nhật ngày 24 tháng 9 năm 2023: Thêm một hộp lớn hơn với kích thước 5x3 phần tử.

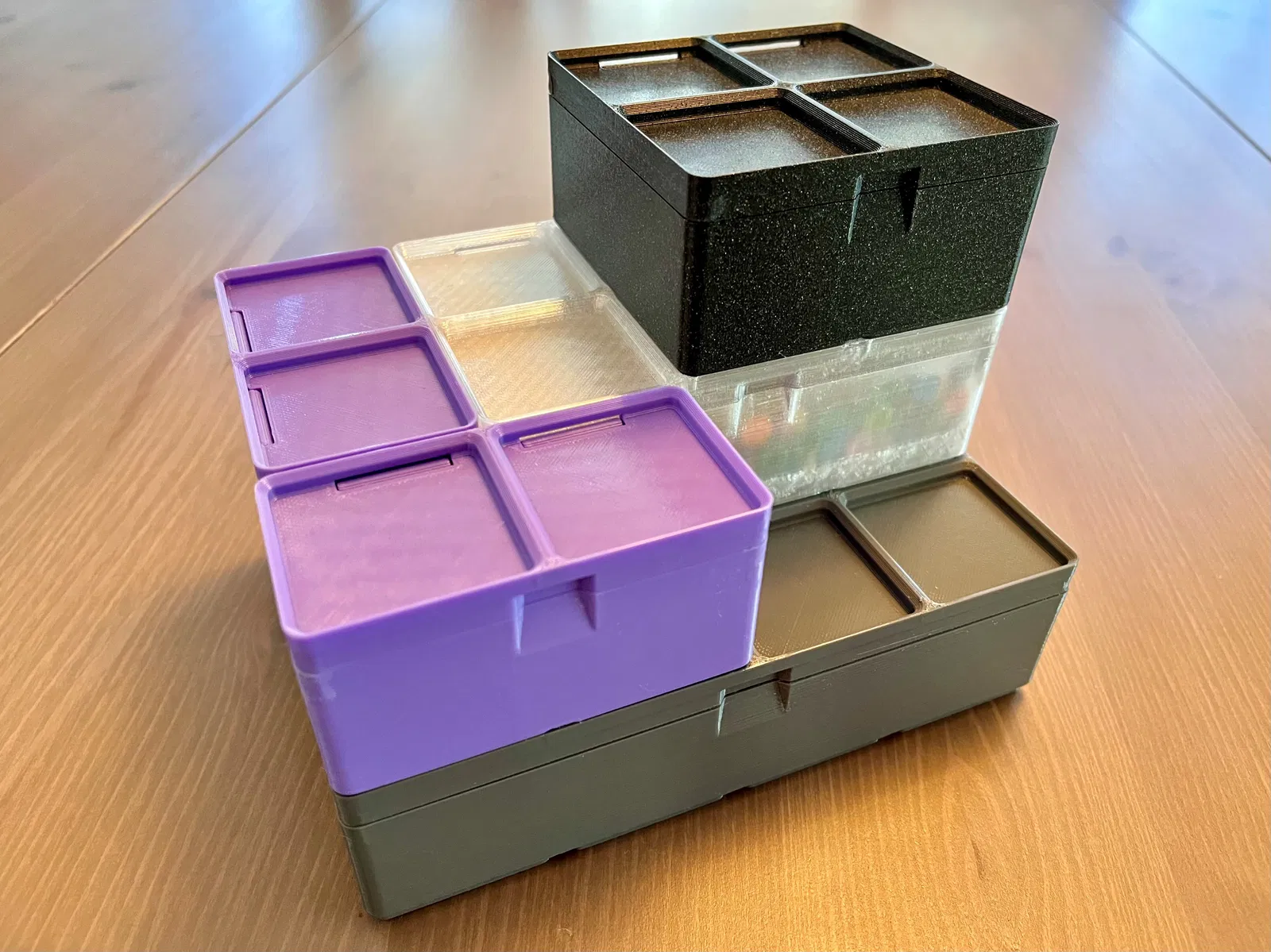

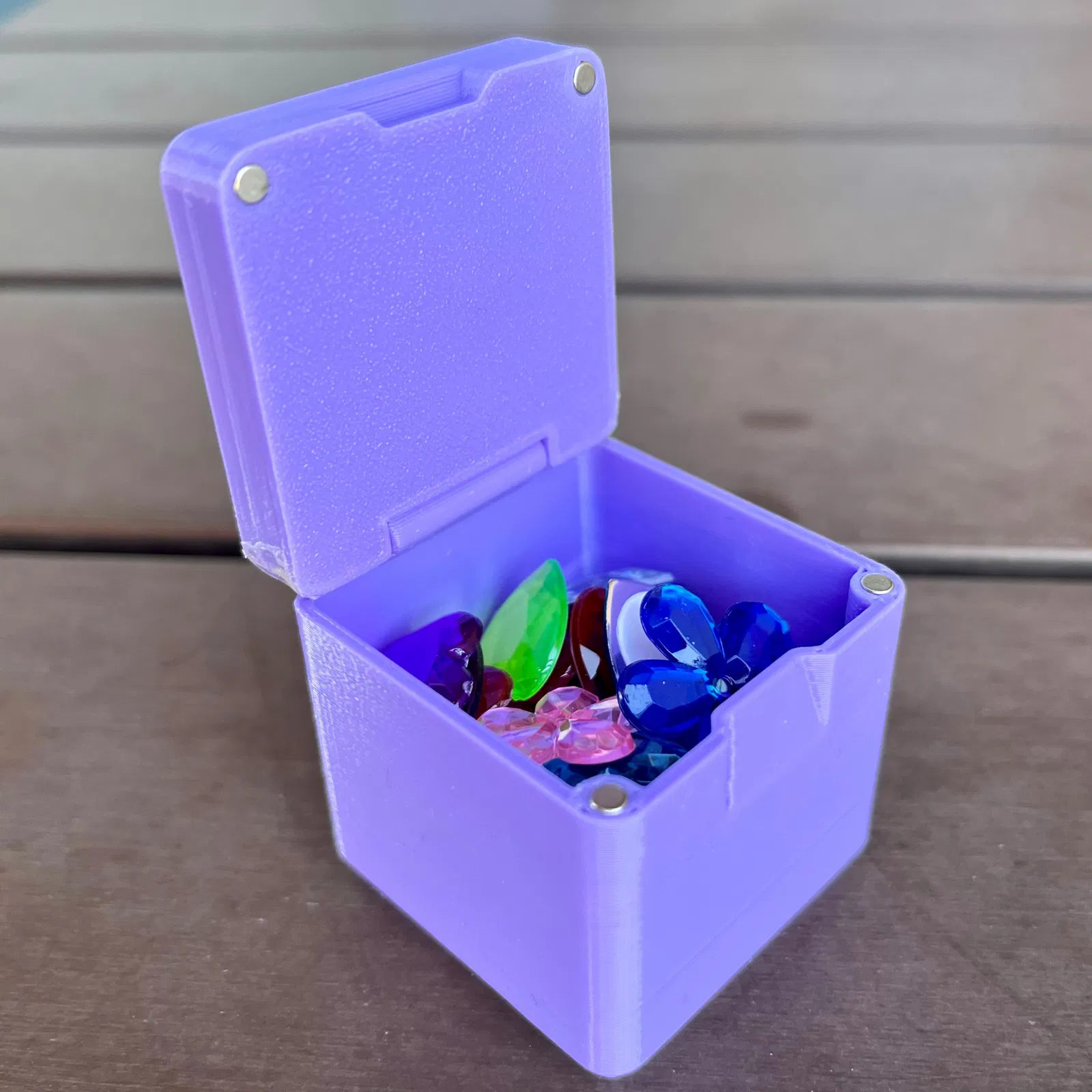

Cập nhật ngày 26 tháng 9 năm 2023: Thêm các hộp cao hơn với gấp đôi chiều cao. Thêm một hộp nhỏ hơn với kích thước 1x1 phần tử.

Cập nhật ngày 25 tháng 11 năm 2023: Thêm một hộp với kích thước 3x1 phần tử.

Cập nhật ngày 29 tháng 6 năm 2024: Thêm một hộp với kích thước 5x2 phần tử. Tinh chỉnh nhẹ hộp 1x1 để tạo thêm không gian bên trong.
