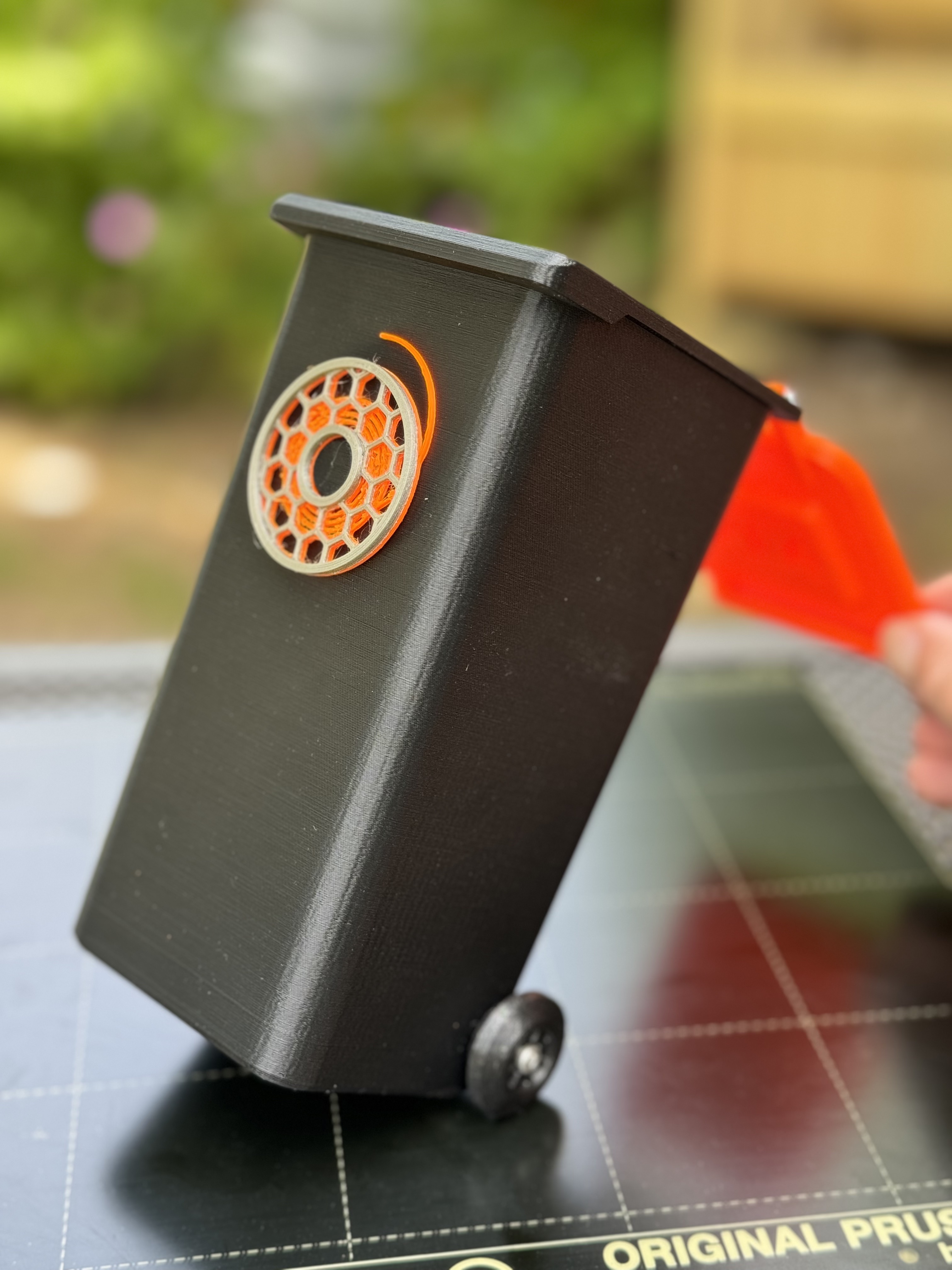

Thùng rác mini để bàn có bánh xe

Bạn có thể tạo chiếc thùng rác mini này với nắp lật hoạt động và bánh xe di chuyển chỉ bằng cách in 3D và sử dụng một số đai ốc và bu lông dự phòng từ bộ nâng cấp Prusa của bạn. Nó là một phụ kiện tuyệt vời đặt bên cạnh máy in 3D hoặc bàn làm việc của bạn, hoàn hảo để thu gom những vụn nhựa PLA hoặc PETG lộn xộn thường rơi ra từ bản in!

Nó cũng là một cách tuyệt vời để kiểm tra máy MK3.5 hoặc MK4 của bạn vì nó sẽ in nhanh gấp đôi trên những máy in đó!

Thông số kỹ thuật:

• Không cần Supports
• Không cần Brim
• Đầu phun 0.4
• Chiều cao lớp 0.2
• PLA hoặc PETG

Danh sách các bộ phận đã in

Sử dụng một trong các tệp .gcodes đã được cắt sẵn (hãy đảm bảo bạn chọn phiên bản MK3.5 nếu bạn có). Thay vào đó, bạn cần in những thứ sau:

• Nắp
• Giá đỡ phía sau bản lề
• Thân thùng
• Huy hiệu cuộn dây
• 2 Bánh xe
• 2 Vòng đệm bánh xe

Lưu ý rằng có một số cầu nối dài mà PrusaSlicer sẽ cảnh báo bạn, nhưng hãy tin tưởng - chúng in rất đẹp!

Danh sách các bộ phận bổ sung

• 2x M3x18
• 2x Đai ốc vuông M3 (M3nS)
• 2x M3x10 (có thể lớn hơn)

Danh sách những thứ hay có nhưng không bắt buộc

• Keo siêu dính
• Một chiếc cờ lê lục giác nhỏ hơn một chút

Hướng dẫn

Đơn giản thôi. Lấy thân thùng, vặn bánh xe vào, gắn nắp, gắn huy hiệu cuộn dây và bạn đã hoàn thành! Hướng dẫn chi tiết hơn ở bên dưới:

Bánh xe

Xoay thùng rác mini sao cho bạn thấy đường nối ở phía sau. Bên dưới đường nối này, gần bánh xe, bạn sẽ thấy 2 khe.

Lắp các đai ốc vuông M3 vào mỗi khe này, dùng mặt sau của chiếc cờ lê lục giác nhỏ để ấn nhẹ. Cẩn thận đừng ấn quá sâu vì không có cách nào dễ dàng để kéo chúng ra!

Nhìn qua lỗ ở cạnh thùng rác mini và đảm bảo tâm của đai ốc thẳng hàng với tâm của lỗ. Có thể dễ dàng hơn nếu bạn lắp đai ốc một phần rồi dùng cờ lê lục giác để điều chỉnh từ lỗ.

Bánh xe có mặt ngoài (với các nan hoa và chỗ lõm cho đầu bu lông) và mặt trong. Lấy một bu lông M3x18, lắp vào bánh xe, rồi qua một vòng đệm.

Lắp ren bu lông vào lỗ thùng rác mini ở cạnh, phía dưới. Lặp lại cho phía bên kia.

Vặn bu lông cẩn thận sao cho nó không di chuyển nhưng bánh xe vẫn quay tự do.

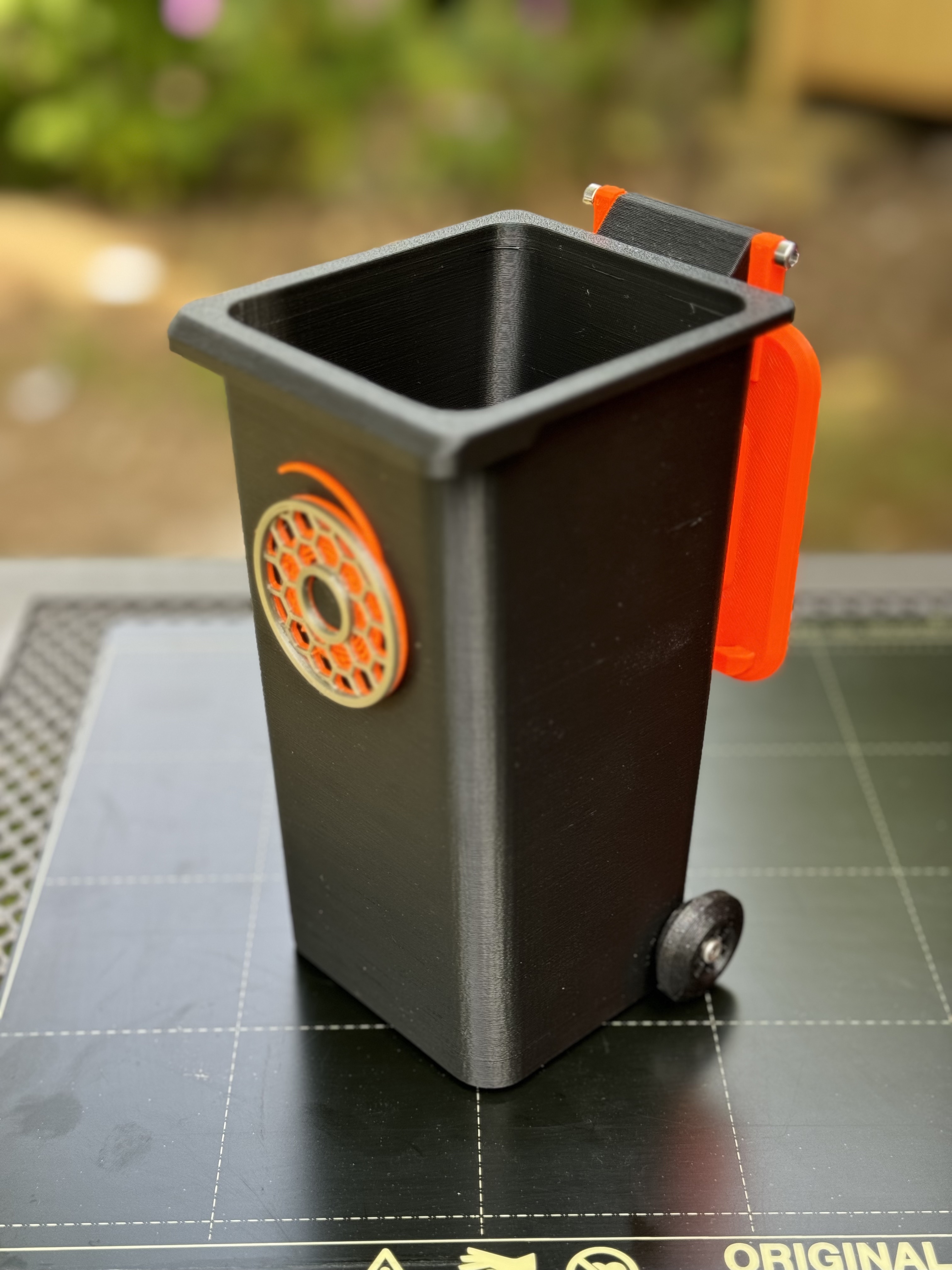

Nắp

Lấy giá đỡ phía sau bản lề và căn chỉnh ở phía sau trên cùng của thân thùng rác mini bằng cách sử dụng hai chỗ cắt hình lục giác. Ấn mạnh cho đến khi bạn nghe thấy tiếng click và nó khóa vào vị trí. Nếu không khít, bạn có thể cần một chút keo siêu dính nhưng đó là giải pháp cuối cùng! Nó đã được thiết kế để có một tiếng tách thỏa mãn khi lắp đúng cách.

Tiếp theo, lấy một bu lông M3x10, cái này có thể lớn hơn nếu cần nhưng bu lông M3x10 là kích thước lý tưởng. Cẩn thận lắp nó vào một lỗ trên một trong những cánh phía sau của nắp sao cho nó hướng vào trong. Xoay bu lông tới lui để "mài" nó vì các lỗ cánh nắp thùng cho phép quay tự do. Sau đó, tháo bu lông ra một chút, rồi căn chỉnh lỗ giá đỡ phía sau bản lề ở trên cùng với lỗ cánh. Ấn bu lông xuyên qua và đủ chặt để đảm bảo nắp vẫn di chuyển tới lui. Làm tương tự cho phía bên kia.

Huy hiệu cuộn dây

Cuối cùng, chúng ta sẽ lắp huy hiệu cuộn dây. Bạn có thể muốn in hai màu để cuộn dây có màu và điều này có thể thực hiện được với máy in một màu! Sau khi có bộ phận đã in, chỉ cần lắp nó vào vòng tròn nổi lên ở mặt trước của thùng rác mini. Bạn có thể cần dùng keo siêu dính nhưng trong hầu hết các trường hợp, nó sẽ cố định.

Chúc mừng

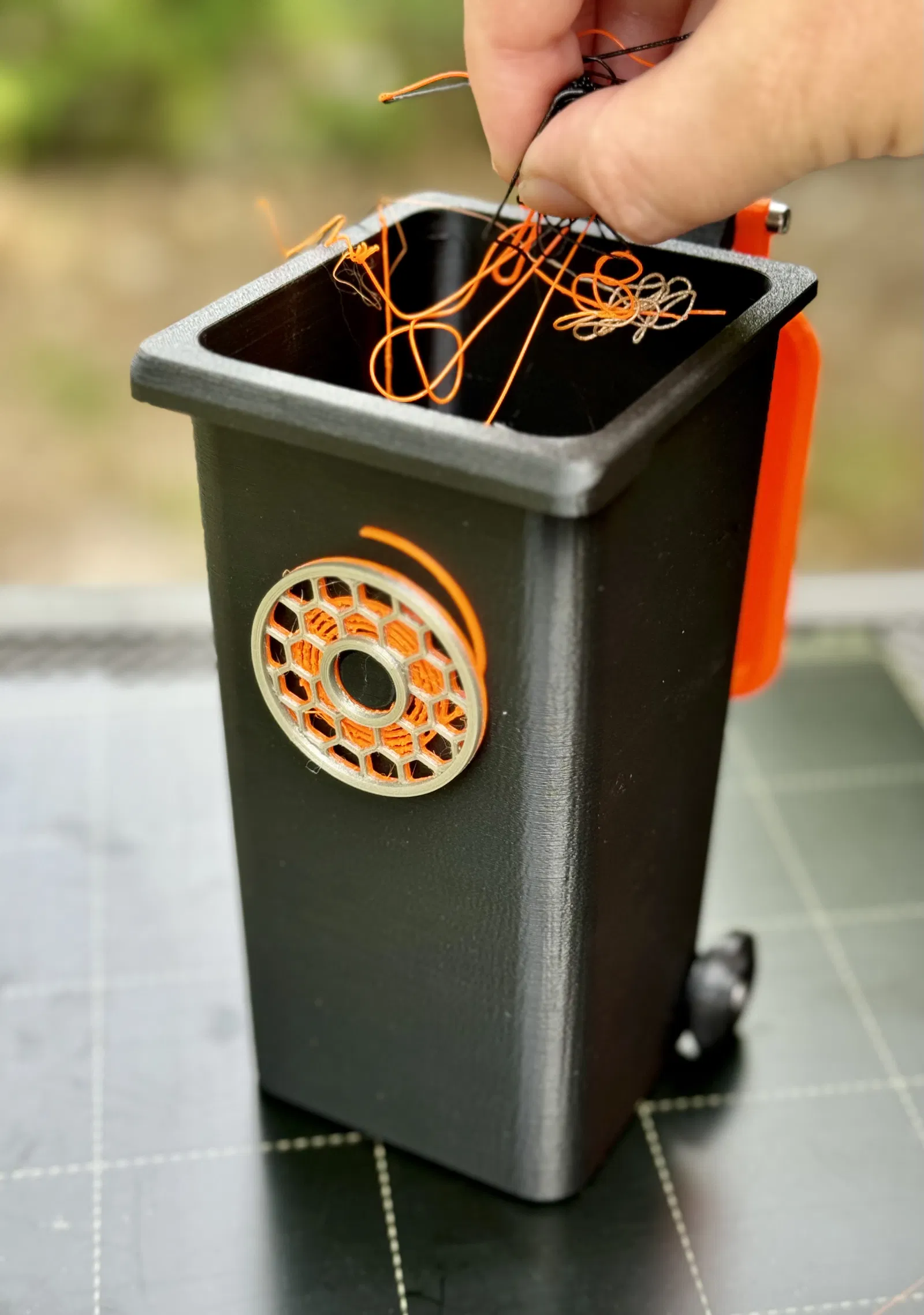

Bây giờ bạn đã lắp xong thùng rác mini của mình. Đặt nó lên bàn, nghiêng nhẹ ra sau và đẩy nó dọc theo bàn làm việc đến máy in 3D của bạn! Đã đến lúc tạo ra một mớ hỗn độn để đổ đầy vào đó!

Nếu bạn thích thiết kế của tôi hoặc thấy nó thú vị khi chế tạo, vui lòng thích và chia sẻ với bạn bè. Tôi đã dành hàng giờ để thiết kế và thử nghiệm nó, và sự ủng hộ của bạn sẽ thúc đẩy tôi thiết kế thêm :-)

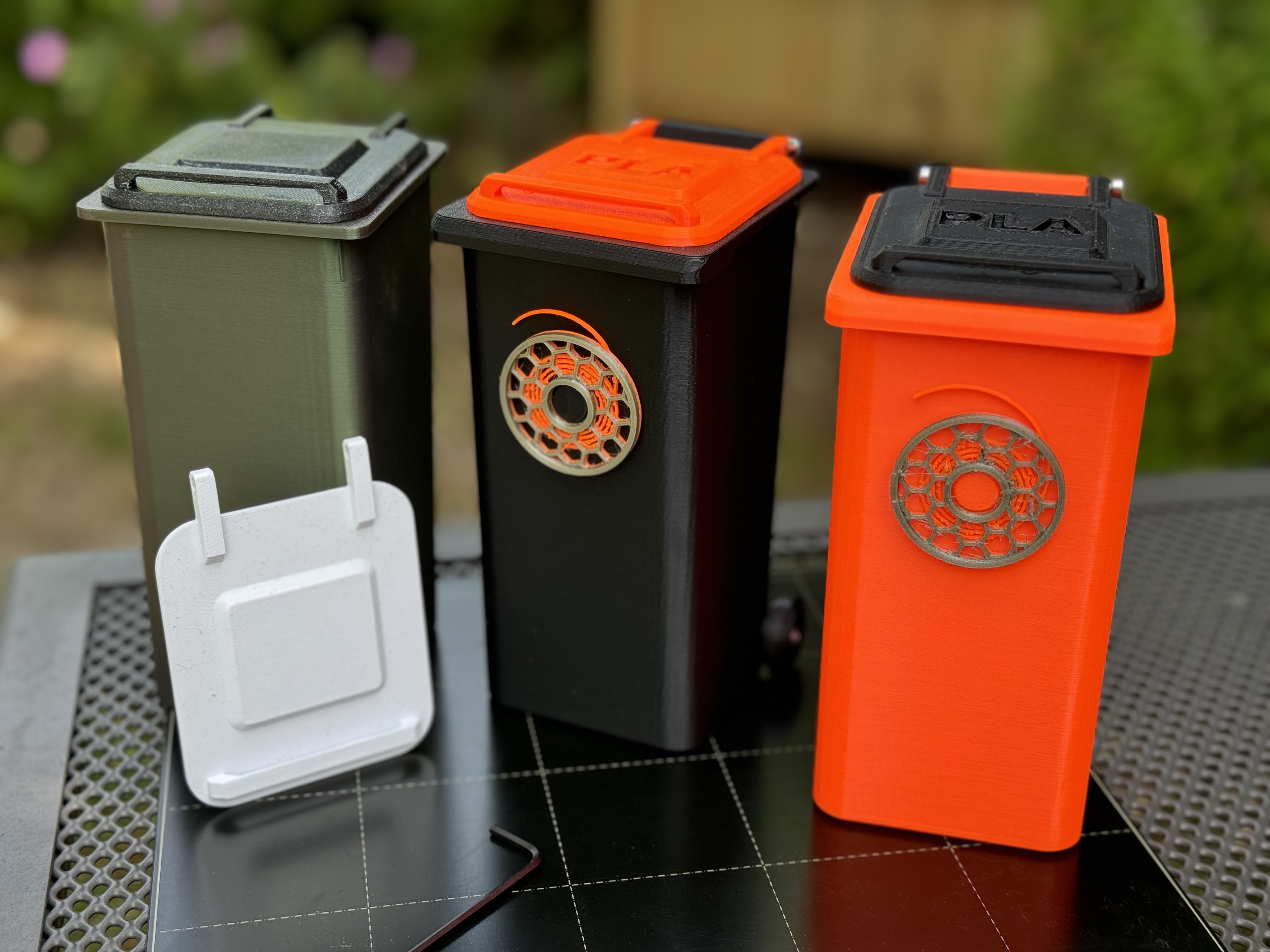

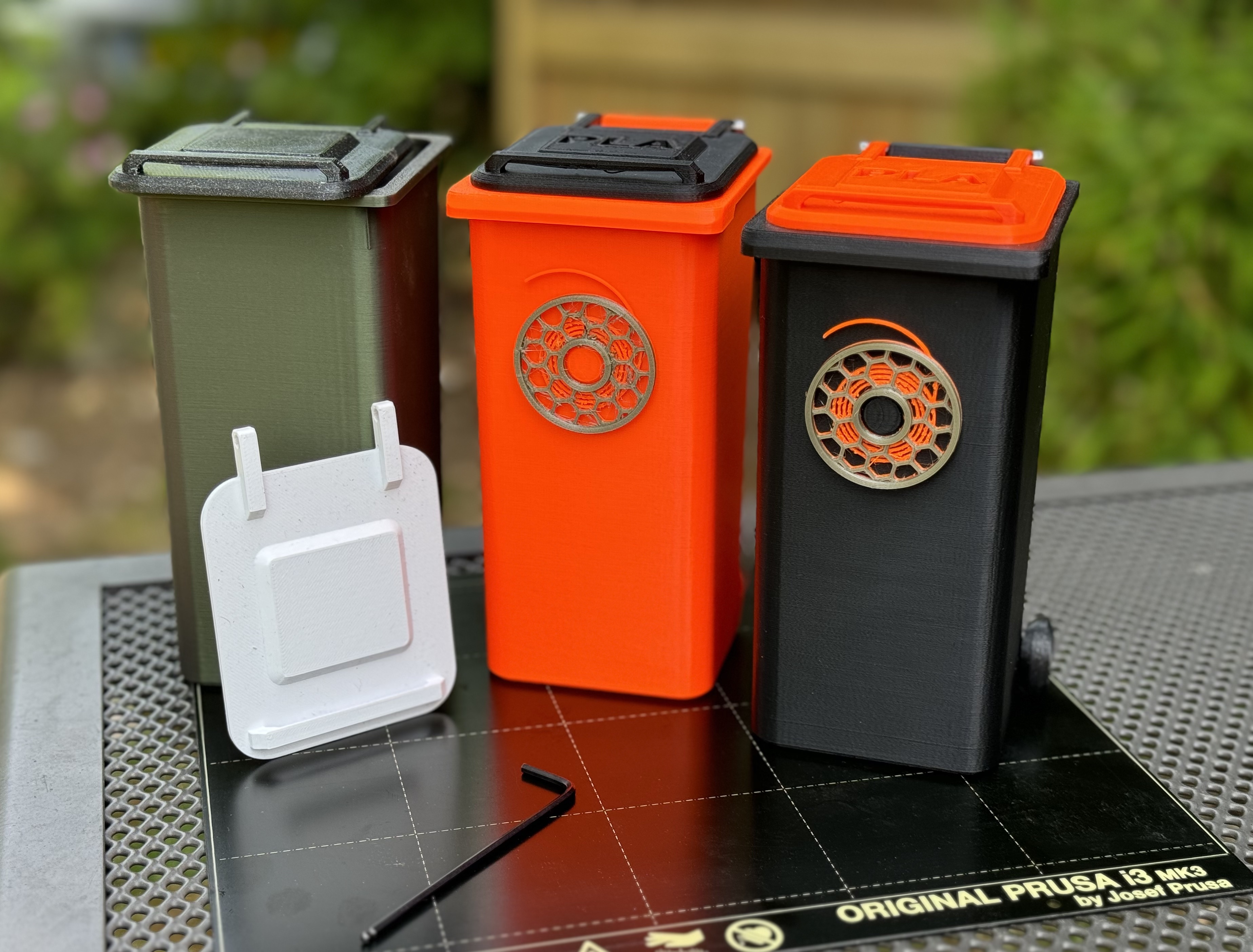

Các biến thể

In thêm một cái để lưu trữ pin đã qua sử dụng hoặc có lẽ để lưu trữ một màu nhựa khác. Ngoài ra, hãy in một bộ hoàn chỉnh với màu khác và trộn lẫn các bộ phận!
