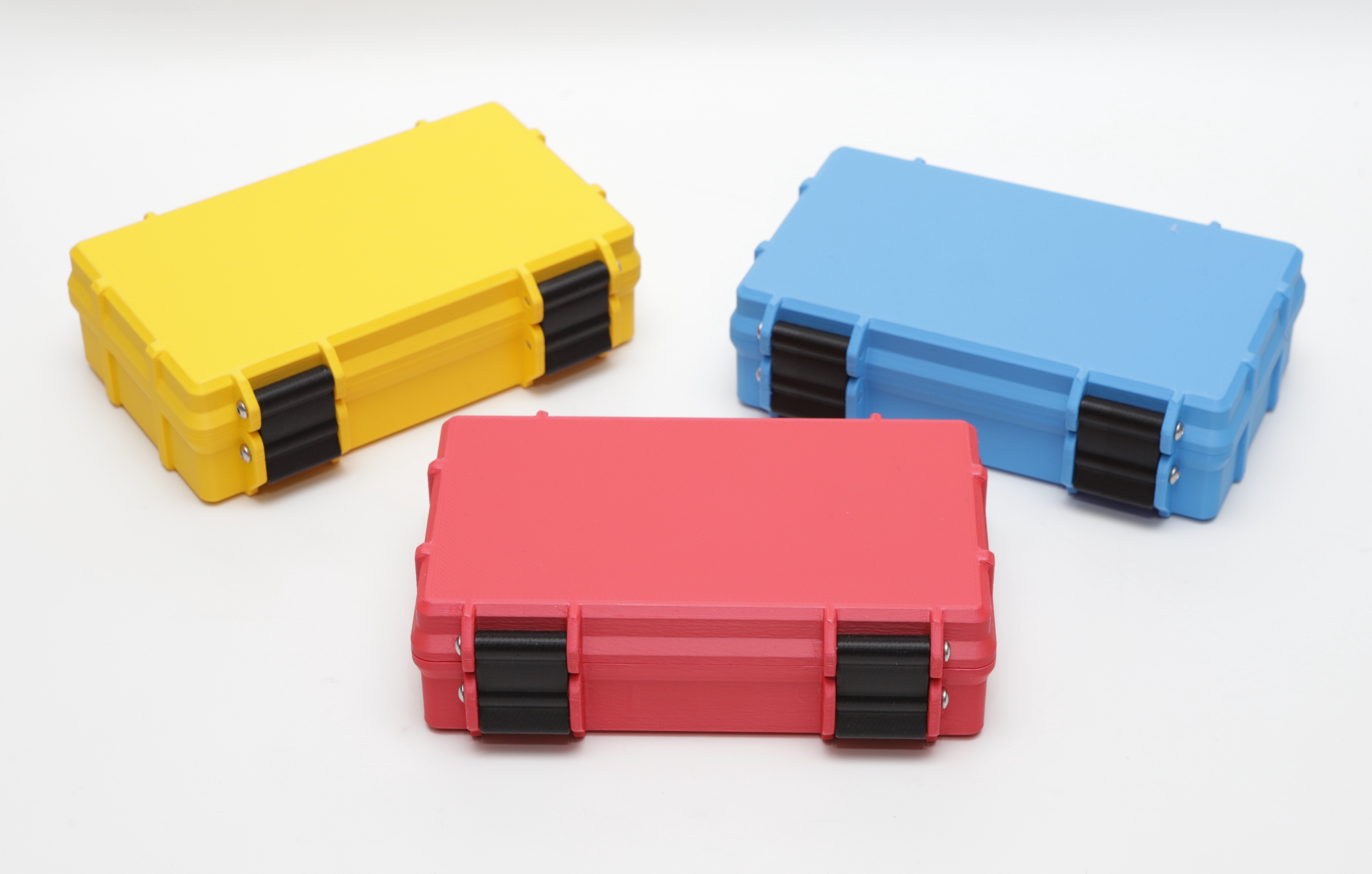

Hộp Cứng Module (Parametric) Chiều Cao Nông

Hộp cứng và các bộ phận chèn được dựa trên mô hình tham số "Rugged Box" của tôi.

Kích thước của các bộ phận chèn (và cả hộp) có thể được điều chỉnh trong Fusion 360 (file f3d có sẵn trong phần file).

Cập nhật: Hiện tại, tôi cũng đã tạo ra một phiên bản có hai (hoặc nhiều) hàng, bạn có thể xem .

Ngoài ra còn có phiên bản có các khe cắm cao hơn và cung cấp nhiều bộ phận chèn khác nhau cho pin, thẻ SD hoặc GoPro.

Ủng hộ công việc của tôi

Đối với các bộ phận và sợi in không phải của Prusa, hãy xem 3DJake (Quốc tế, Vương quốc Anh, Đức, Pháp). Tôi sẽ nhận được một phần nhỏ từ bất kỳ đơn hàng nào bạn thực hiện bằng các liên kết này (với không thêm chi phí cho bạn 😉).

Nếu bạn muốn ủng hộ trực tiếp công việc của tôi, bạn có thể mua cho tôi một ly cà phê.

Nếu bạn muốn đặt mua máy in Prusa và kiếm một ít Prusameters (tôi cũng sẽ nhận được một ít), bạn có thể sử dụng mã giới thiệu của tôi "@Whity" khi thanh toán hoặc nhấp vào một trong các liên kết sau (mã chỉ hoạt động cho đơn hàng đầu tiên của mỗi mẫu máy in): | CORE One | CORE One Kit | MK4 | MK4 Kit | MINI+ | MINI+ Kit | XL | SL1S | SL1S+CW1S |

Cũng xem các mô hình khác của tôi.

Nếu bạn muốn mua ốc vít, đai ốc vuông hoặc đai ốc ren như trong hình, bạn có thể tìm thấy chúng tại đây:

• Ốc vít đầu tròn chìm lục giác chìm
• Ốc vít lục giác chìm
• Đai ốc vuông bằng thép không gỉ
• Bộ đai ốc ren nhiệt bằng đồng thau

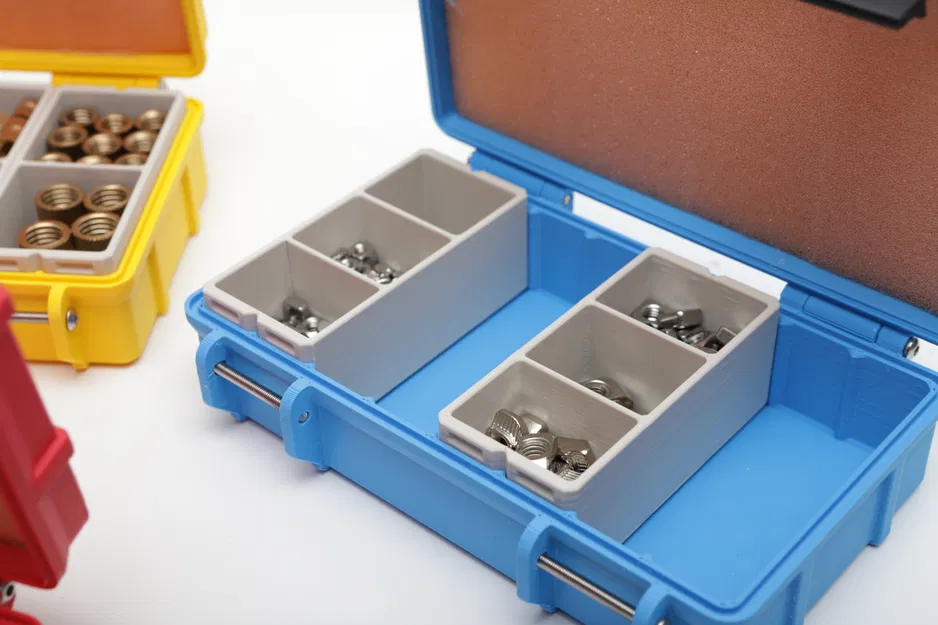

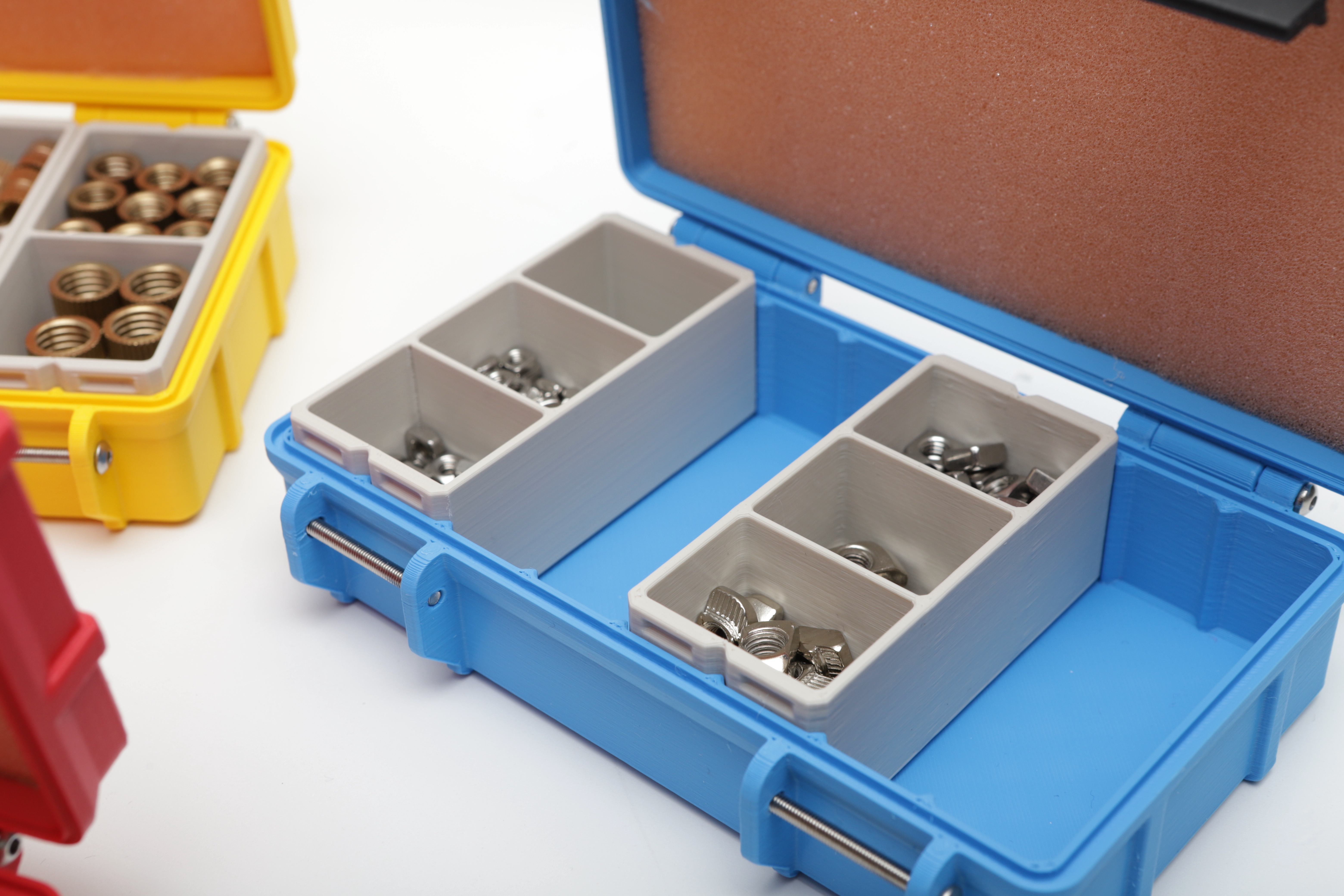

Bộ phận chèn

Trong Fusion 360, bạn có thể tăng tham số “InsertDummies” để thêm các bộ phận chèn trống để dễ dàng thiết kế của riêng bạn. Nhiều bộ phận chèn đã được bao gồm:

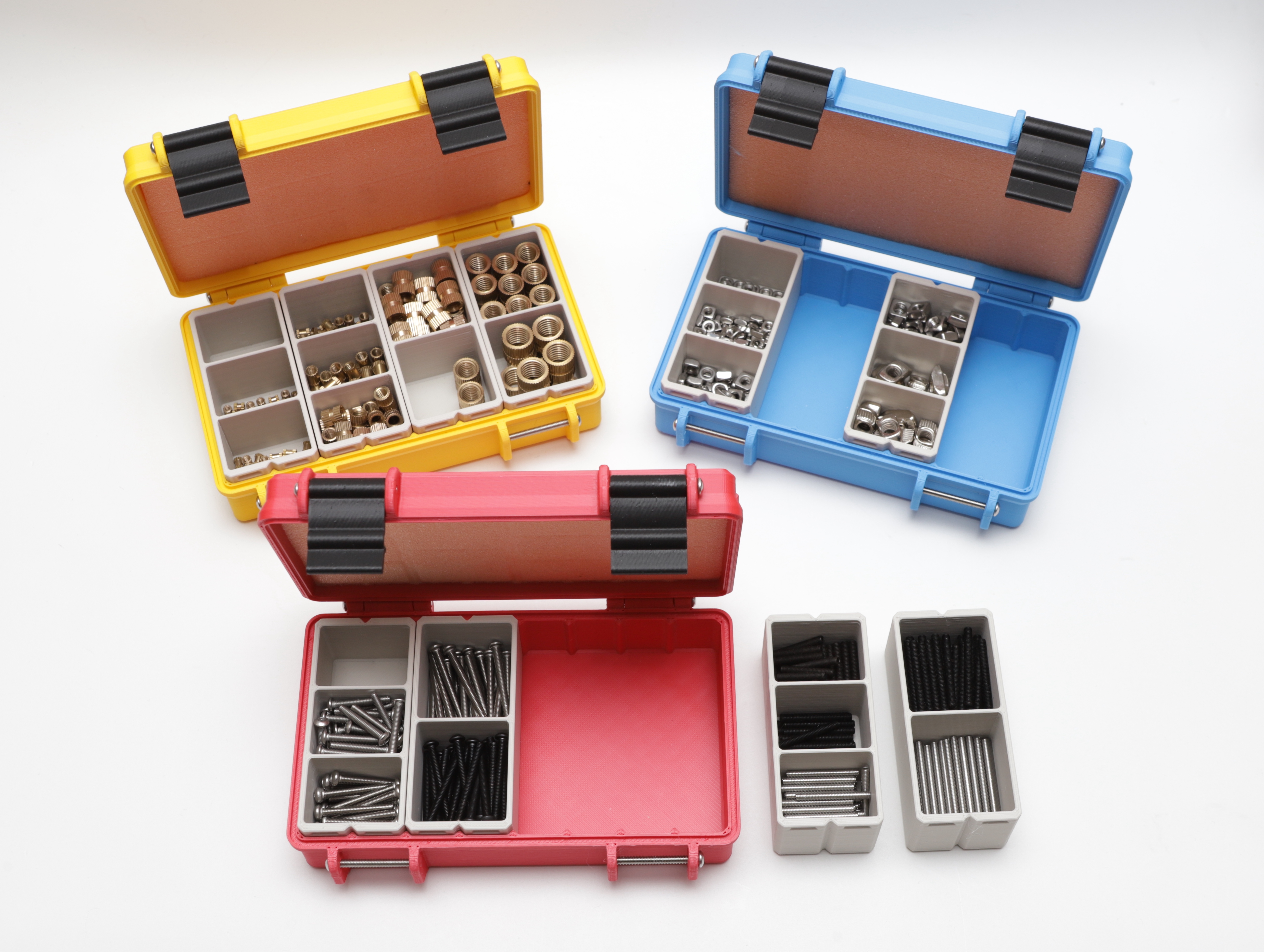

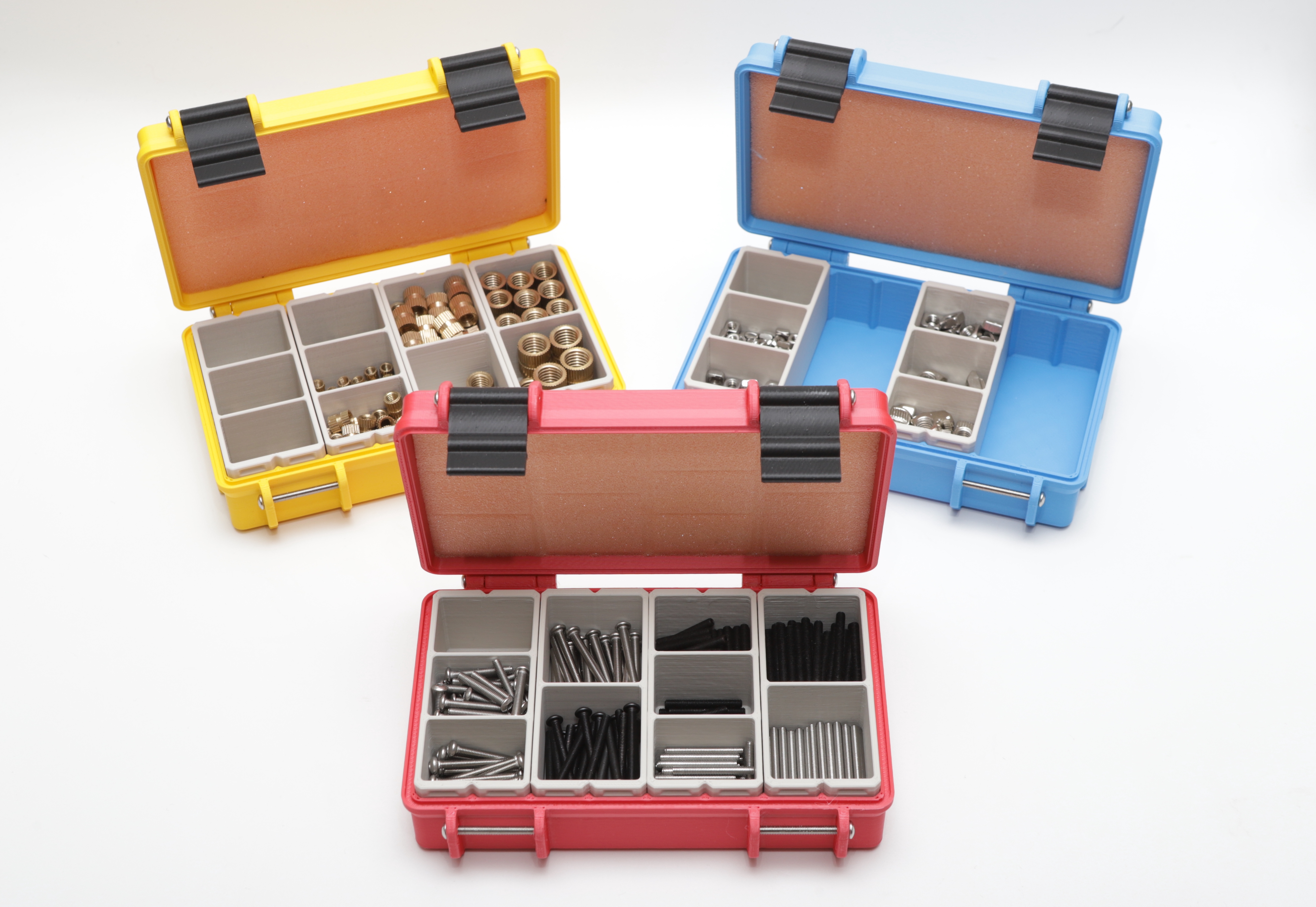

• Hộp đựng đơn giản (rộng 1-4 khe)
• Hộp đựng rộng 2 khe được chia làm 2 và 3

LƯU Ý: Bạn có thể (và NÊN) tinh chỉnh các bộ phận chèn trong slicer của bạn để làm cho chúng vừa vặn hoàn hảo như bạn muốn (chặt hơn hoặc lỏng hơn), nếu bạn không muốn thay đổi nó trong F360. Đối với những thay đổi nhỏ, cách này tiện lợi hơn nhiều.

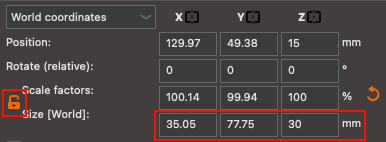

Chọn bộ phận chèn, đảm bảo "tỷ lệ khóa" đã được tắt và điều chỉnh nhẹ kích thước X và/hoặc Y khi cần thiết (ở đây tôi đã thay đổi X và Y 0,05 mm để chúng trượt vào dễ dàng):

Lắp ráp

Bạn sẽ cần sáu con ốc M3 dài 30mm để lắp ráp.

Cắt một miếng bọt biển (~10 mm dày) cho nắp để giữ các bộ phận chèn khi đóng.

Ốc vít

Tôi thích loại ốc vít này vì nó có đầu tròn đẹp: Ốc vít đầu tròn chìm lục giác chìm

Hoặc, nếu bạn không muốn có đầu ốc vít, điều mà cá nhân tôi còn thích hơn nữa: Ốc vít lục giác chìm

Lưu ý: Tôi khuyên bạn nên dùng loại bằng thép không gỉ. Loại màu đen có dầu và cần được làm sạch.

Cập nhật

16.12.2023:

• Đã thêm các phiên bản cập nhật của bộ phận chèn (V2)
  • Chúng hiện có phần vát lớn hơn ở phía trên (trước & sau) để hoạt động tốt hơn với bản sửa đổi nhiều hàng mới của tôi
