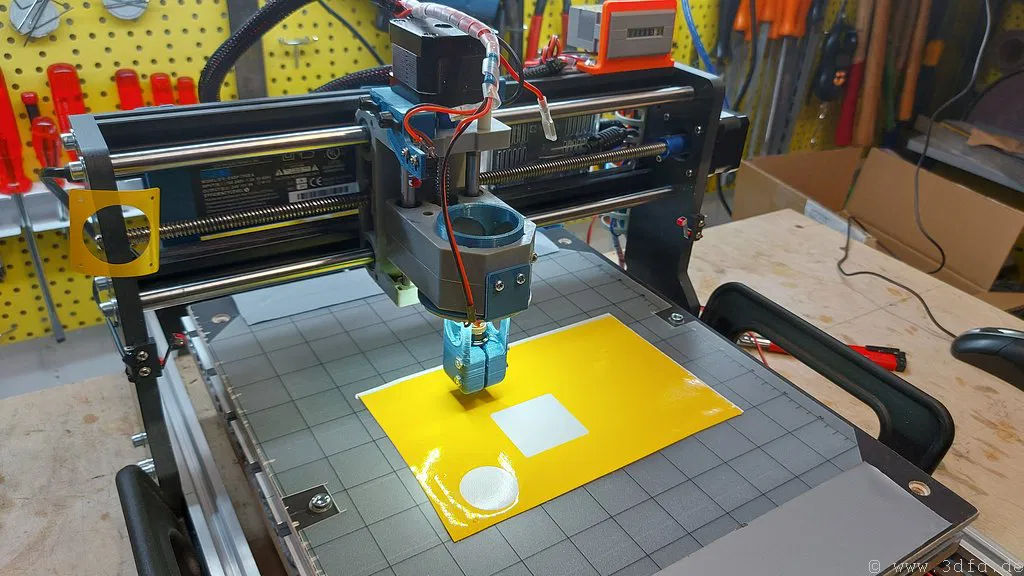

Mở rộng máy CNC 3018 để làm máy cắt decal

Phần mở rộng máy phay CNC 3018 để cắt decal

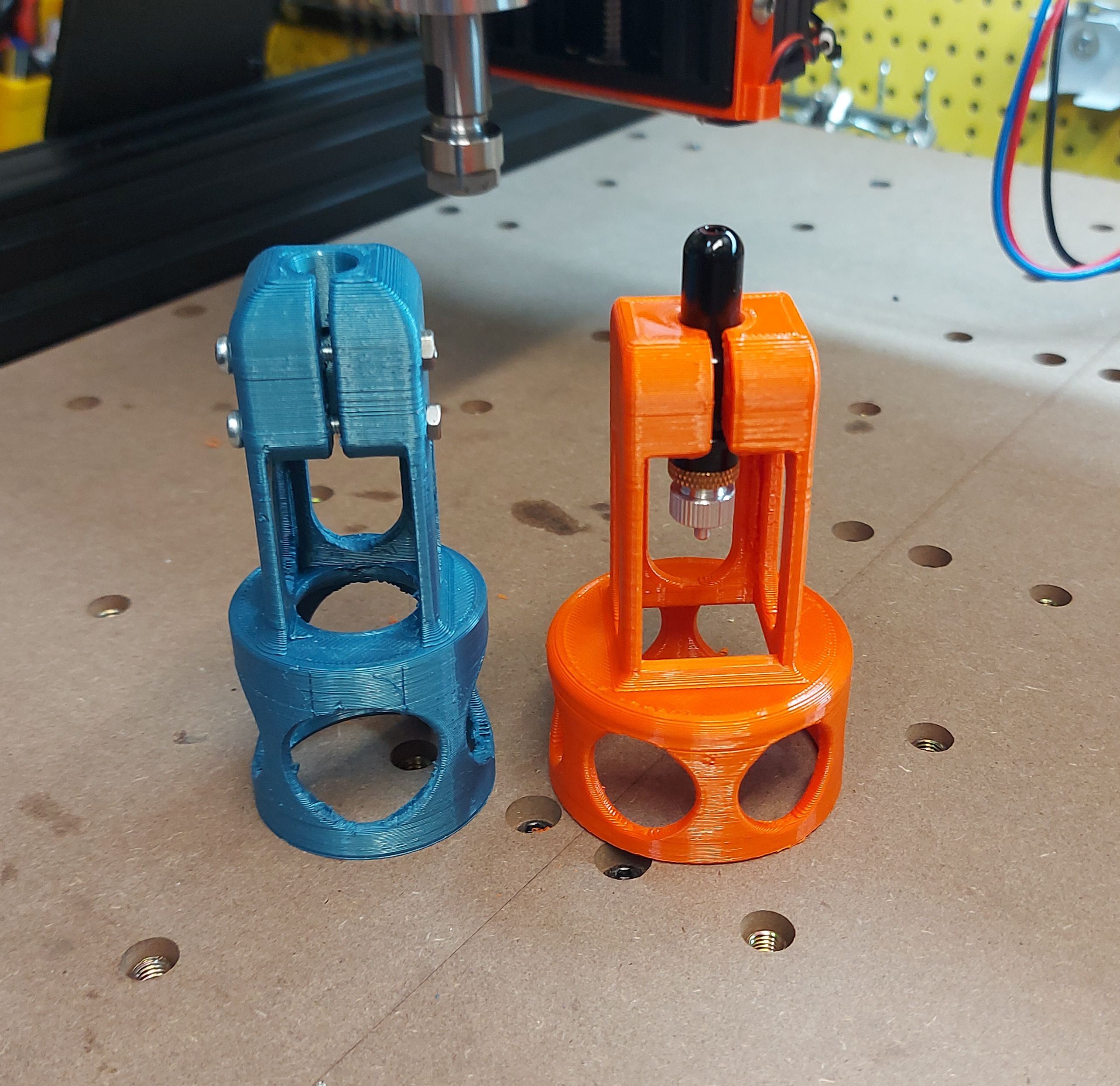

Có 3 phiên bản có sẵn:

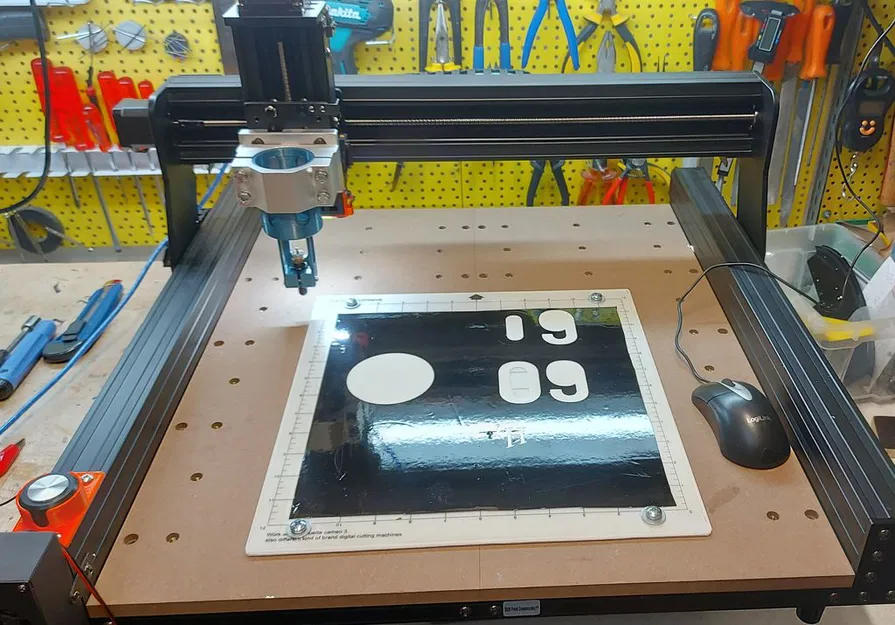

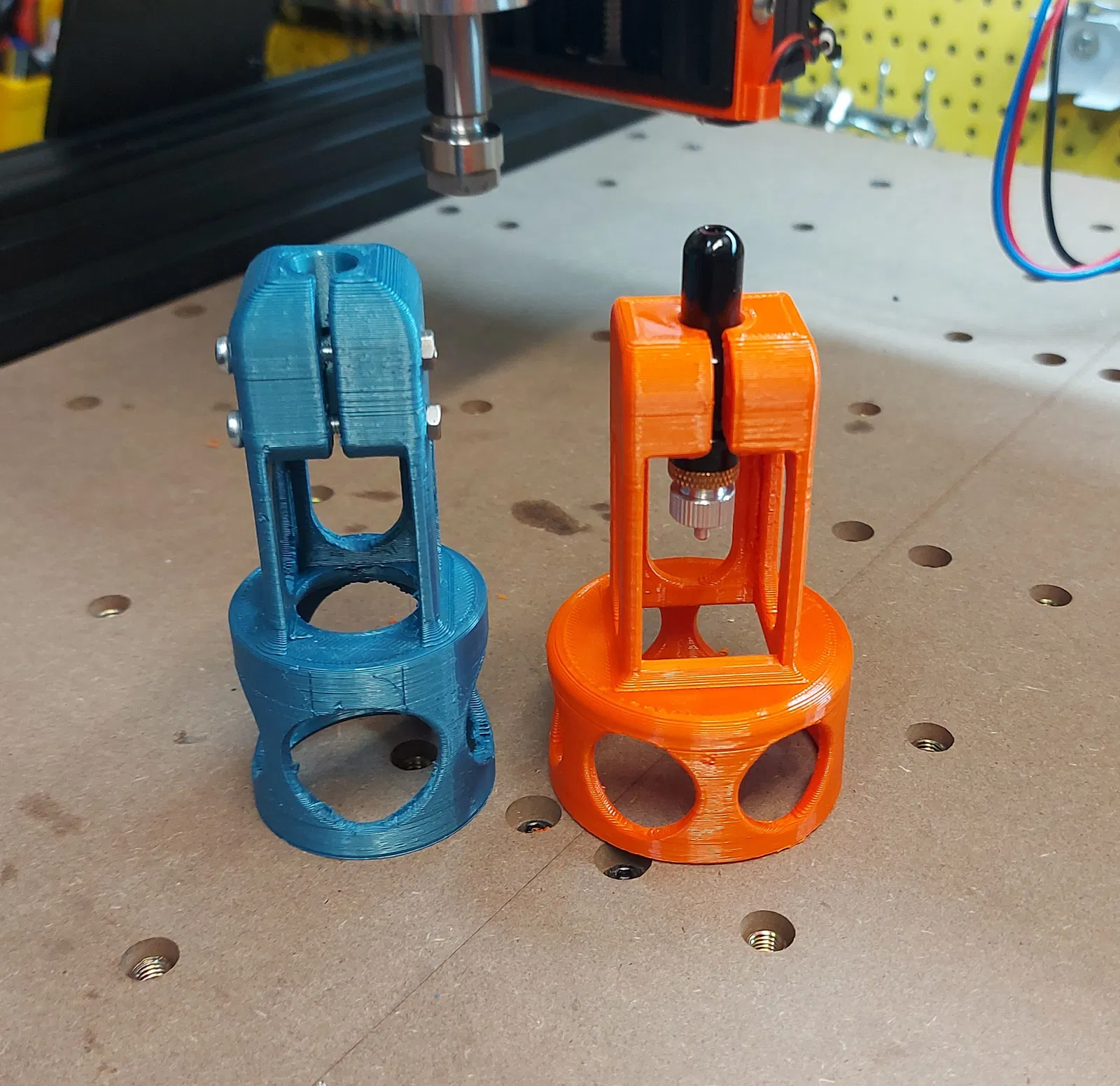

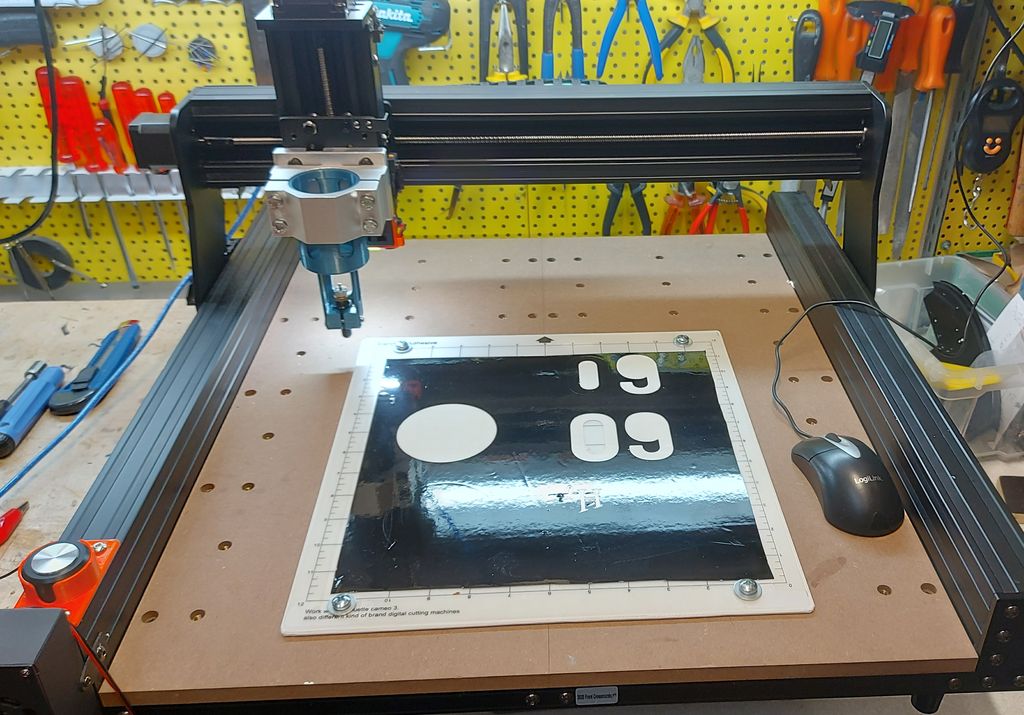

Một phiên bản phù hợp cho dòng CNC 3018 và một phiên bản cho động cơ trục chính 500W có đường kính 55mm. Bây giờ có thêm một phiên bản dài cho các máy có trục Z cao hơn như máy phay TTC450.

Có thể cắt decal bằng máy phay sau một vài chỉnh sửa nhỏ. Về cơ bản, máy cắt decal chỉ khác máy phay ở chỗ thay vì động cơ phay, máy được điều khiển bởi lưỡi dao xoay. Với phần mềm phù hợp như Estlcam, bạn có thể biến máy phay thành máy cắt decal.

Tôi cần một bộ giữ lưỡi dao xoay và một lưỡi dao phù hợp cho việc này. Các loại lưỡi dao này có các góc khác nhau: 30°/45° hoặc 60°. Đối với decal thông thường, tôi dùng lưỡi dao 45°.

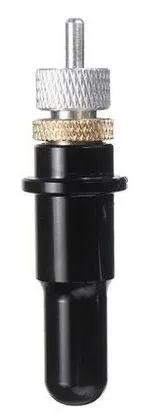

Lưỡi dao xoay (xem hình) mà tôi có có kích thước: Cao: khoảng 55mm và đường kính 12mm cho lưỡi dao kích thước 23x2mm.

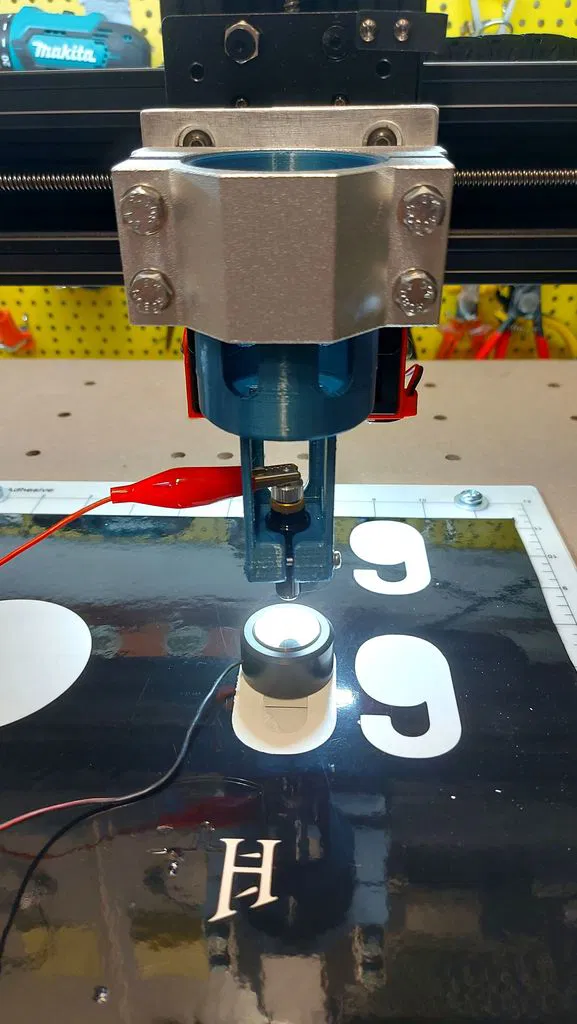

Vì lưỡi dao cắt làm bằng kim loại, bạn có thể sử dụng cảm biến độ cao tự động để điều chỉnh trục Z.

Bộ chuyển đổi cho lưỡi dao xoay

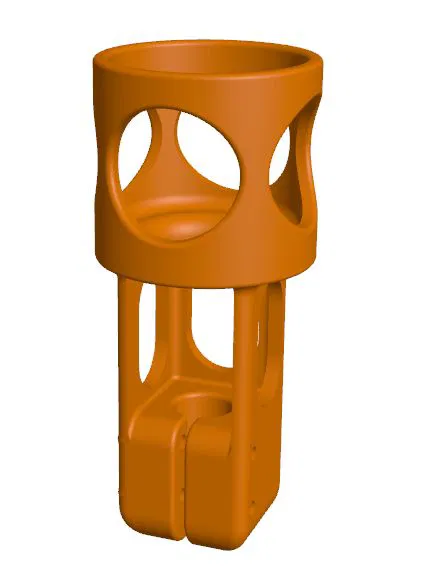

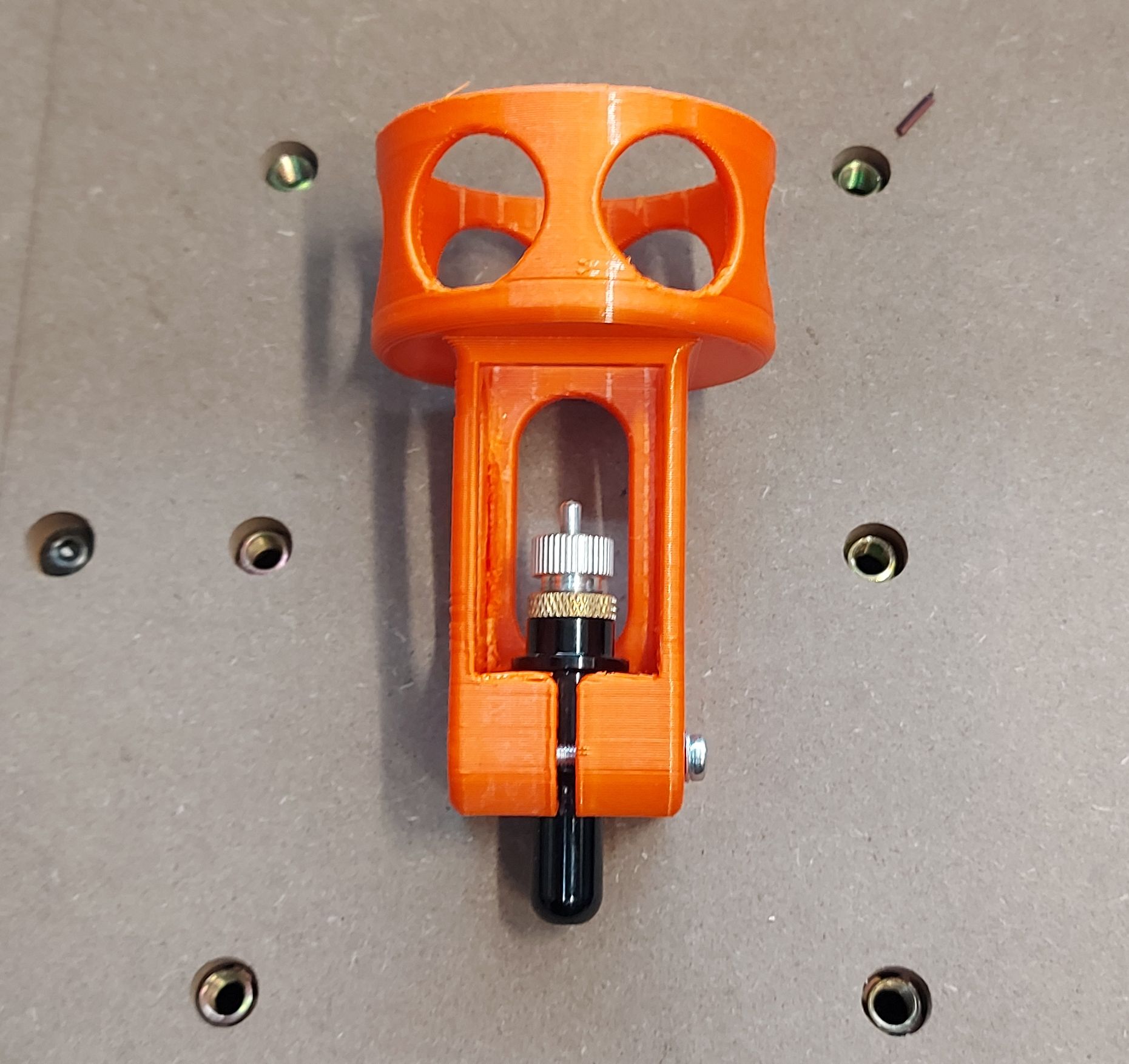

Để gắn lưỡi dao xoay vào máy phay, cần có một bộ chuyển đổi phù hợp. Tôi đã thiết kế bộ này bằng FreeCAD và in 3D. Những lần cắt thử đầu tiên đã thành công ngay lập tức.

Đế để cắt decal

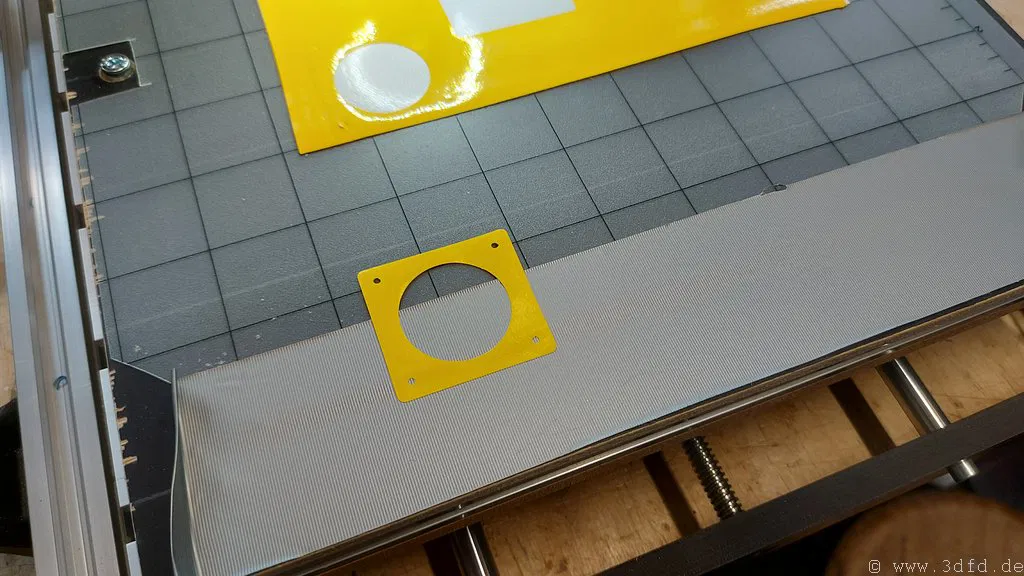

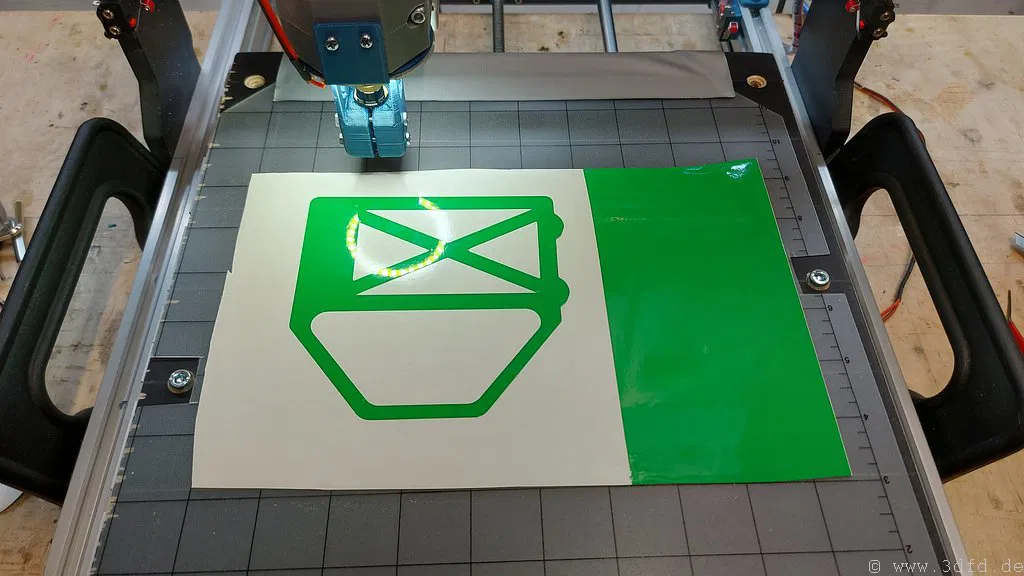

Tôi đã bắt một tấm gỗ dày 5mm lên thanh nhôm của máy phay. Tôi gắn một tấm cắt lên đó để có thể cắt decal.

Lắp đặt bộ giữ lưỡi dao

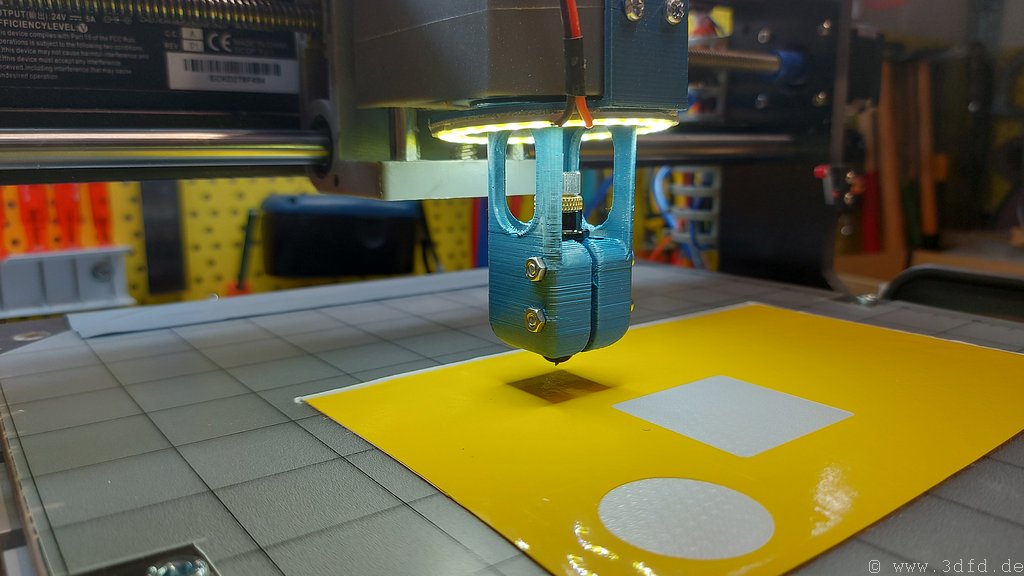

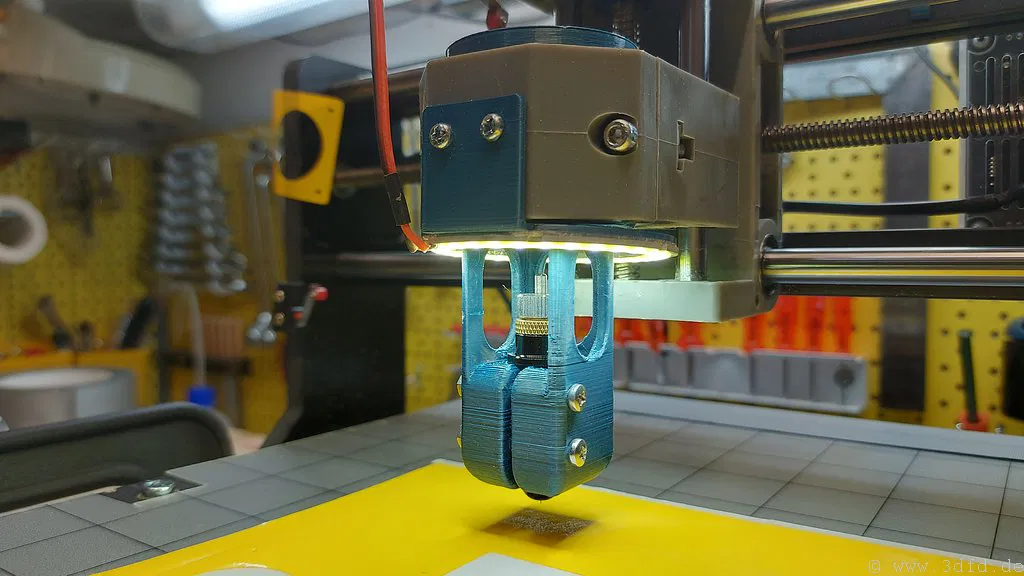

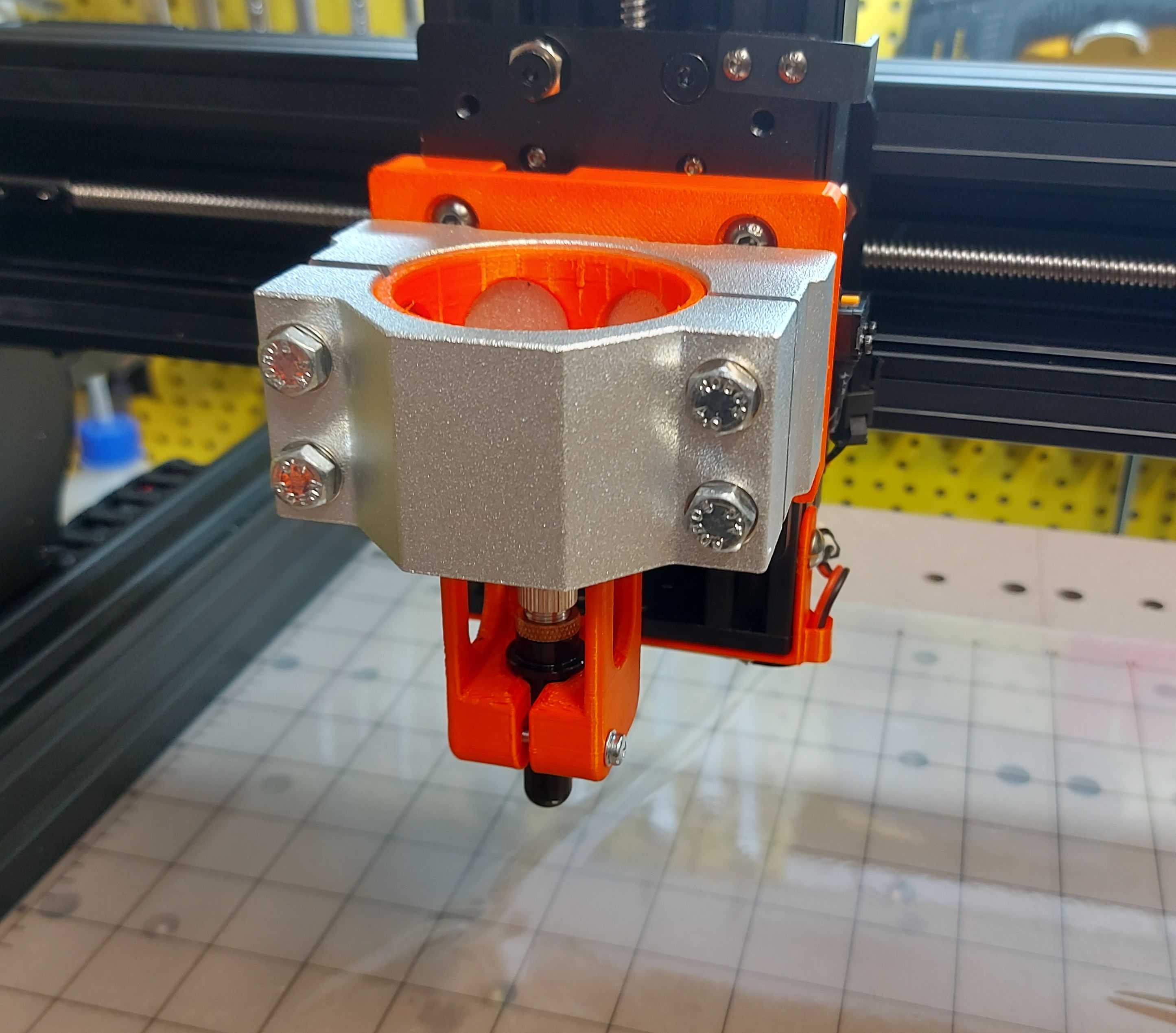

Việc lắp đặt rất đơn giản. Lắp bộ giữ lưỡi dao xoay đã tích hợp sẵn vào bộ phận giữ bằng nhựa in 3D từ trên xuống và cố định bằng hai ốc M3. Tháo động cơ phay ra khỏi máy và lắp toàn bộ bộ giữ từ trên xuống vào vị trí của động cơ phay, rồi cố định bằng ốc bên hông.

Thiết lập độ cao lưỡi dao

Chuẩn bị mọi thứ để cắt decal. Hạ dao xuống cho đến khi mũi dao vừa chạm vào decal. Đặt giá trị Z về 0. Sau đó, tôi thêm 0.2mm vào độ sâu khi cắt để cắt xuyên qua lớp decal mà không làm hỏng lớp đế của decal.

Chúc mọi người lắp đặt thành công nhé!
