Ốp loa trước 703035793C cho VW T4 1996-2003

Về mô hình

Thiết kế tùy chỉnh của tôi cho ốp loa (cửa trước) cho Volkswagen T4. Làm cho một người bạn Multivan, vì tôi không thích cái ốp nhiều mảnh đã có sẵn trên Thingiverse cần phải dán.

Tương thích

Cho T4 Multivan / Caravelle / California. Năm sản xuất: 1996 đến 2003.

Đường kính: 180 mm

Chỉnh sửa

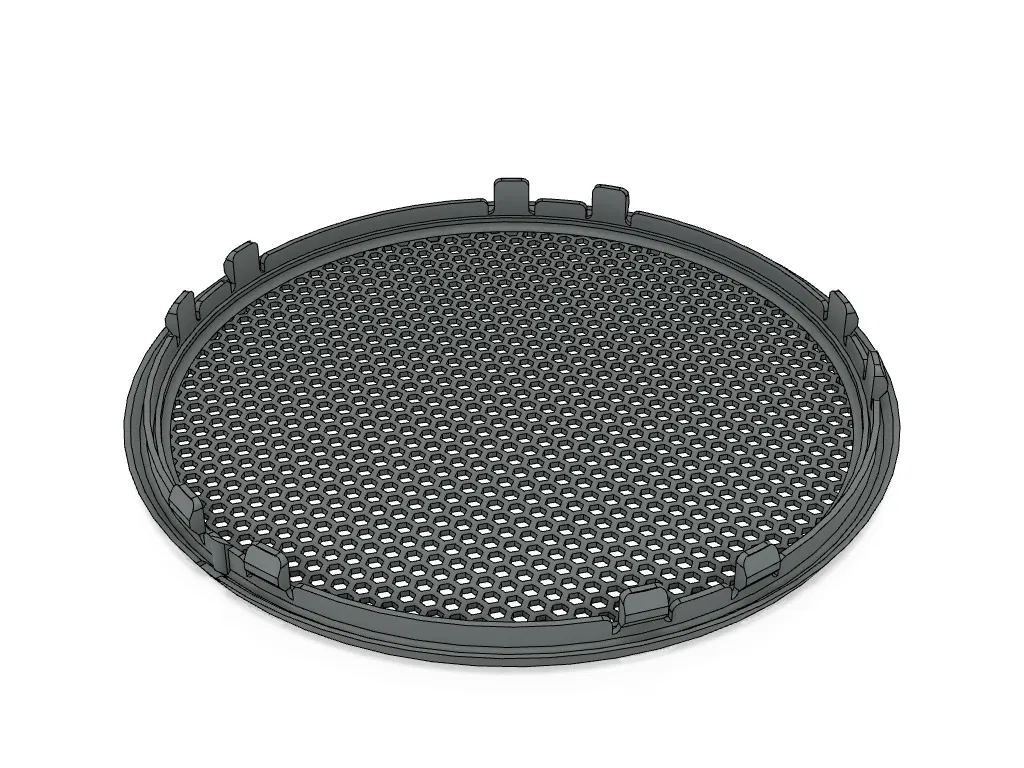

Tôi đã tối ưu hóa thiết kế VW gốc cho việc in 3D như sau:

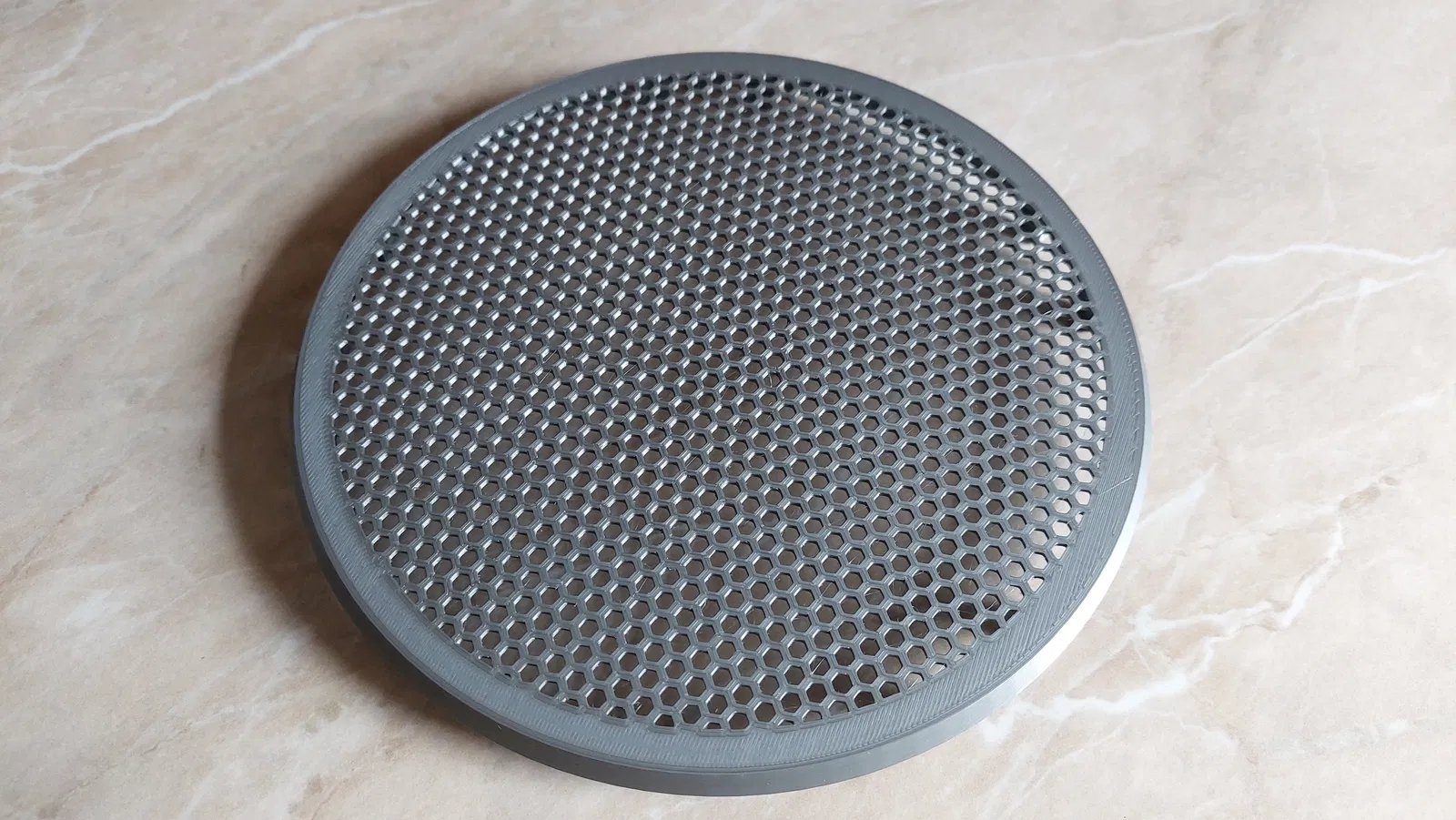

• Lưới tản nhiệt
  • Làm phẳng
  • Các lỗ đục lỗ được thay thế bằng các lỗ hình tổ ong lớn hơn
• Viền tròn
  • Gắn liền với lưới tản nhiệt
  • Phần bo tròn bên ngoài được thay thế bằng vát có thể in được mà không cần hỗ trợ

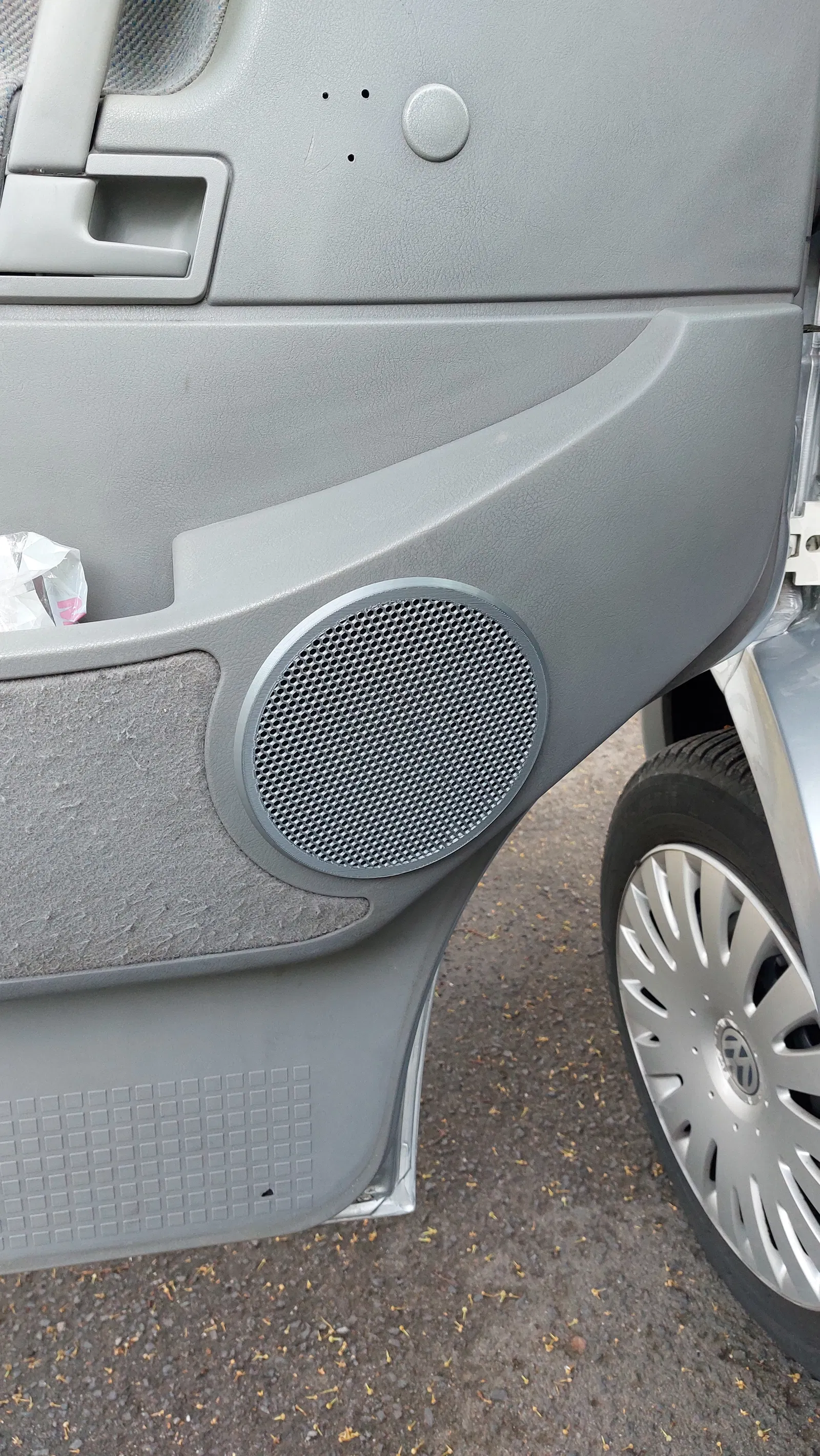

  • Mặt tiếp xúc có một dải viền nhỏ để loại bỏ các khoảng trống quang học có thể xảy ra khi lắp đặt

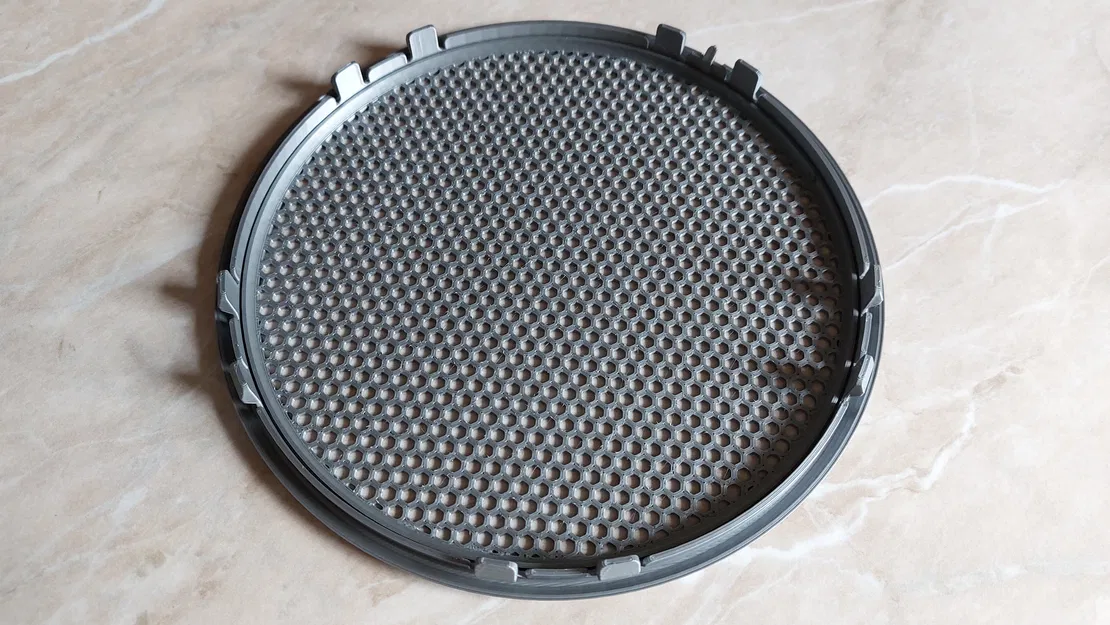

• Kẹp
  • Kết nối với đế được gia cố thêm một chút bằng phần bo tròn để chống gãy tốt hơn
  • Loại bỏ các gân gia cố trên một số kẹp để tăng độ linh hoạt

Thông tin in

Nói chung là in dễ dàng. Phần "khó nhất" khi in cho máy là phần nhô ra 35° ở đáy kẹp, nhưng điều này không nên là vấn đề đối với hầu hết các máy in hiện nay.

Vật liệu

PETG (PLA bị chảy, PETG mềm vào mùa hè nóng bức)

Lớp

mặc định (0,2 mm hoặc chiều cao lớp thay đổi)

Ruột

mặc định (15% +)

Giá đỡ

mặc định (không cần thiết)

Đầu phun

mặc định (0,4 mm)

Thời gian

± 6,5 giờ (Prusa MK3S - tốc độ 100%)
