Vỏ ESP32-CAM Đơn Giản Có Đế Gắn

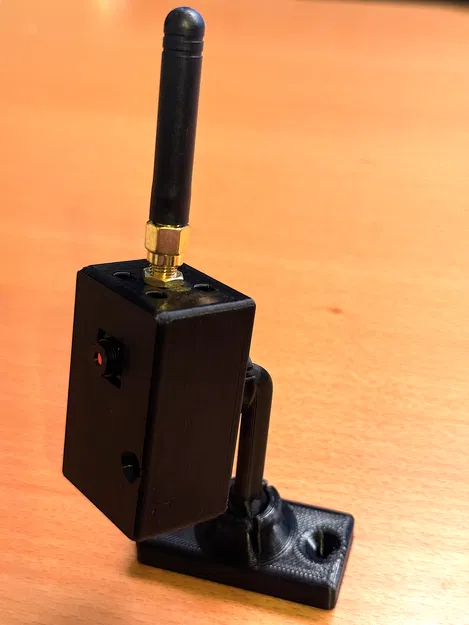

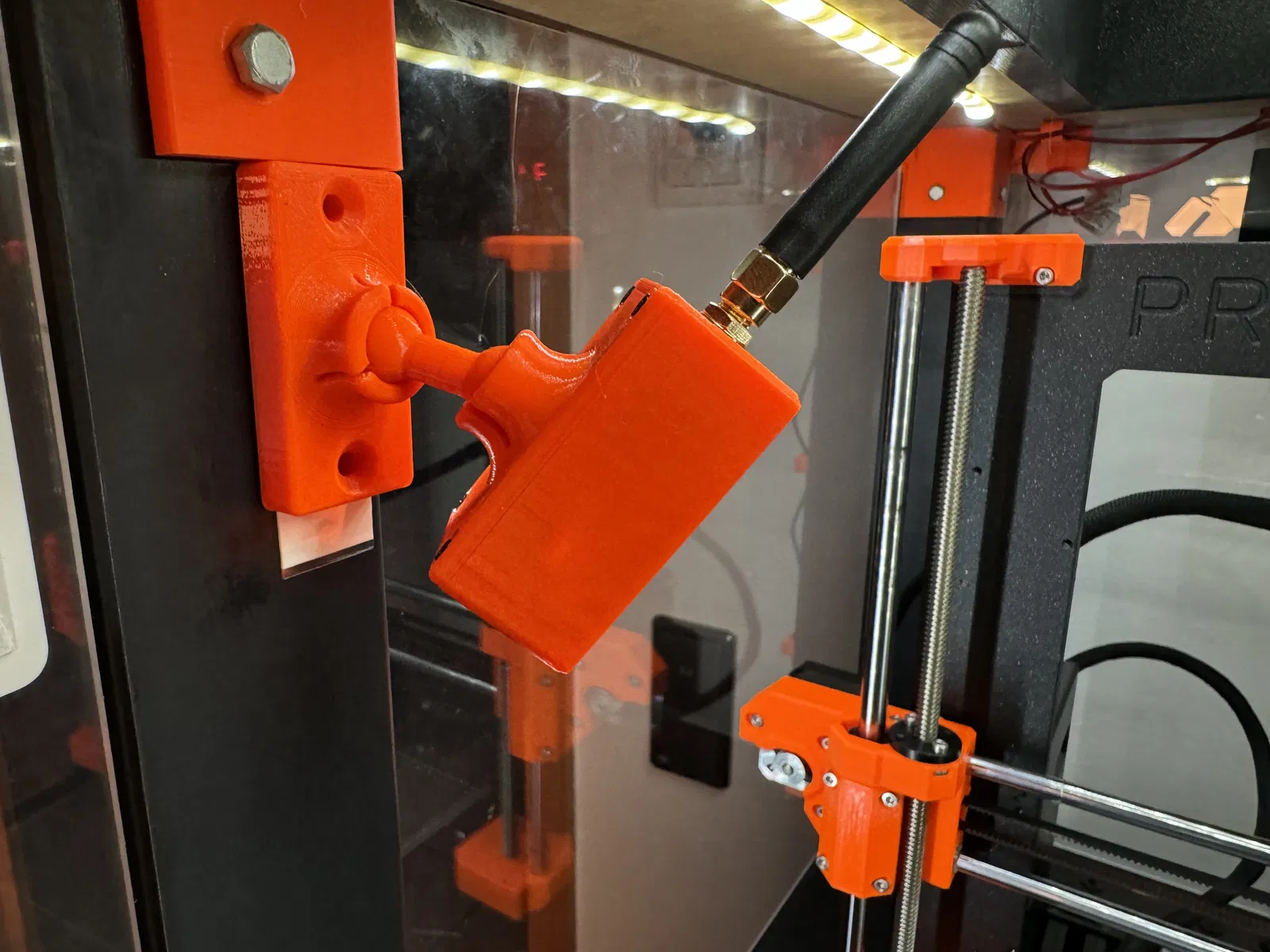

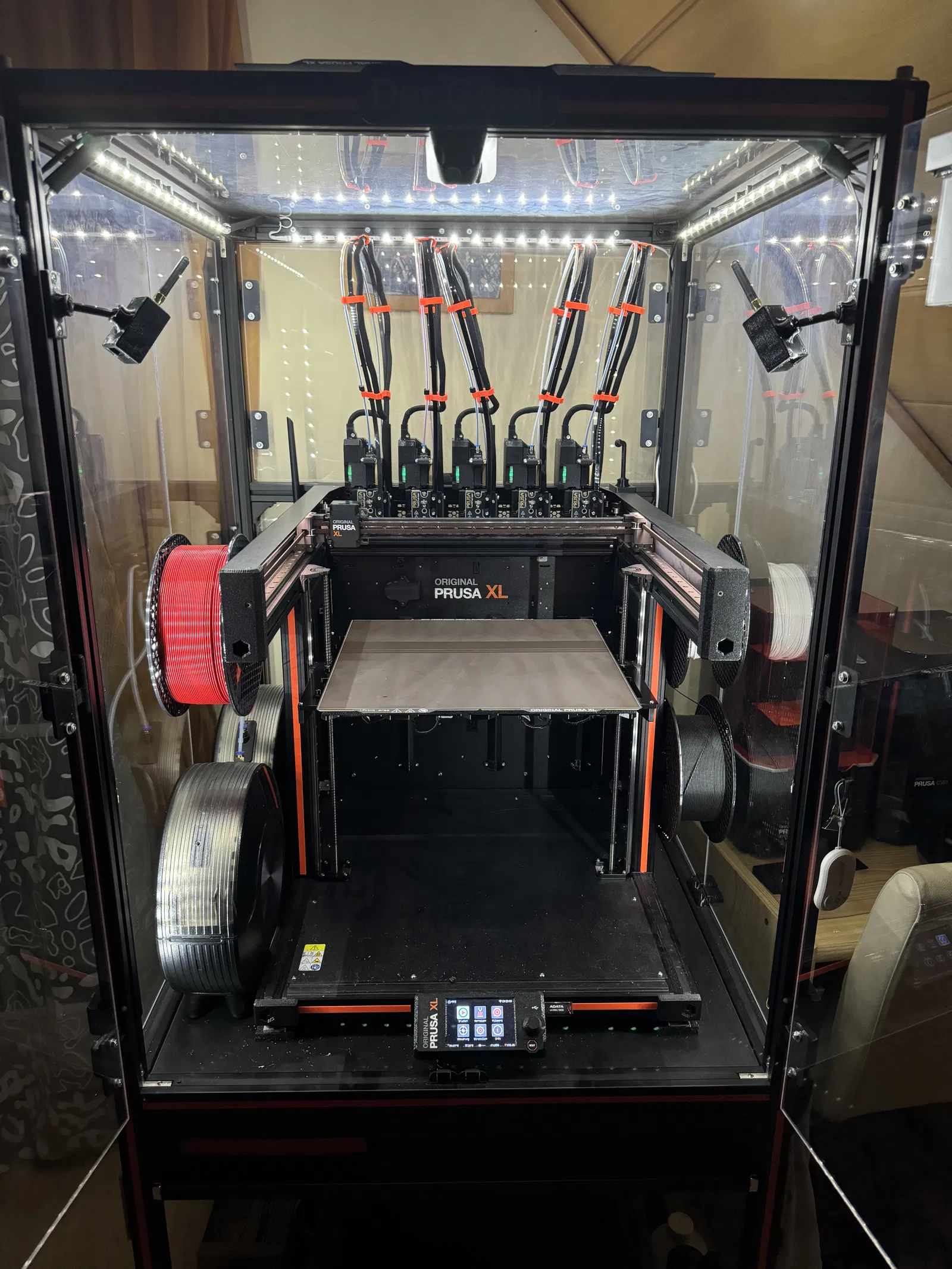

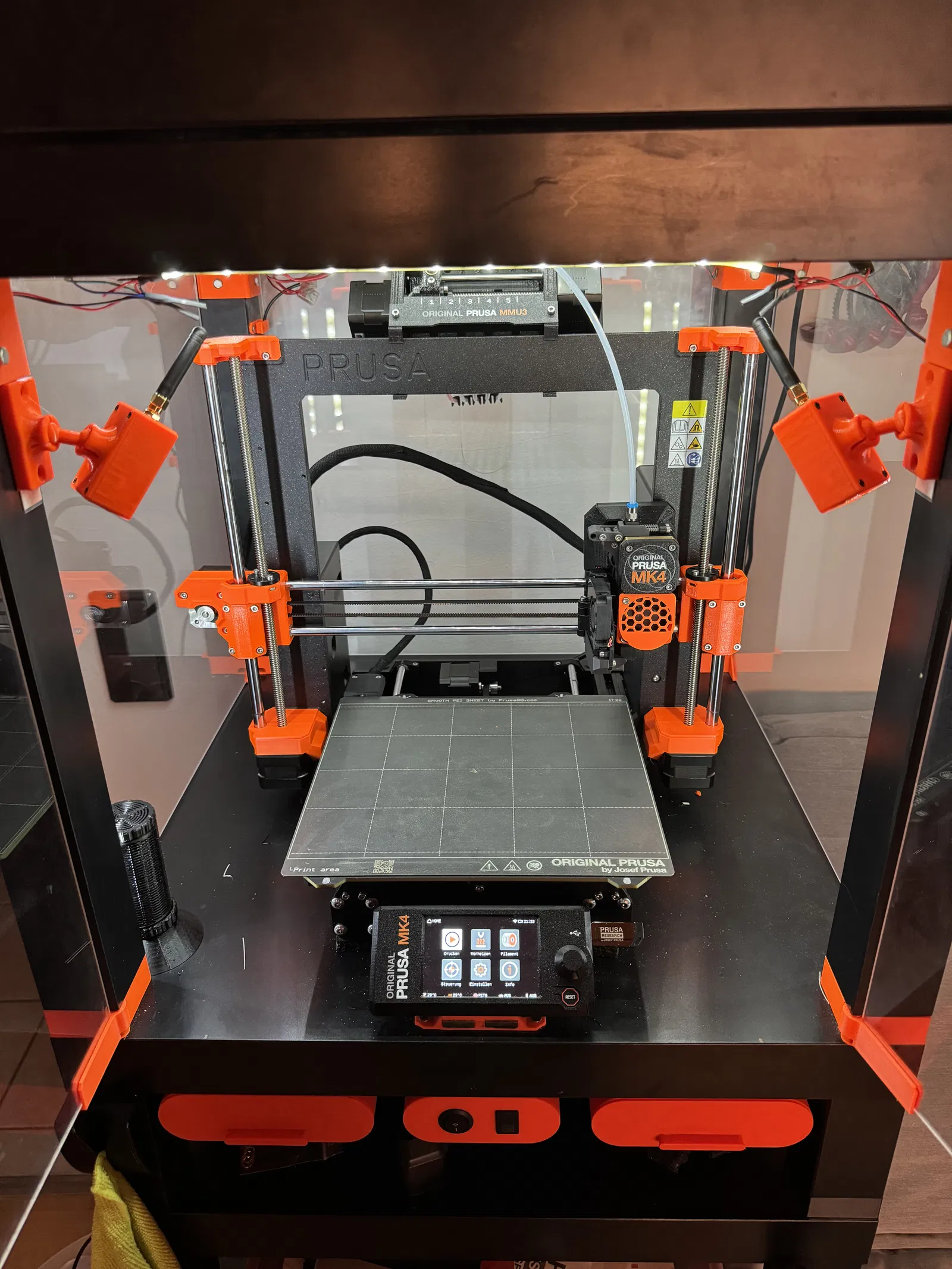

Cái vỏ này được thiết kế cho ESP32-CAM bao gồm cả ESP32CAM-MB và ăng-ten ngoài tùy chọn. Tôi chỉ dùng chúng cho tích hợp Prusa Connect.

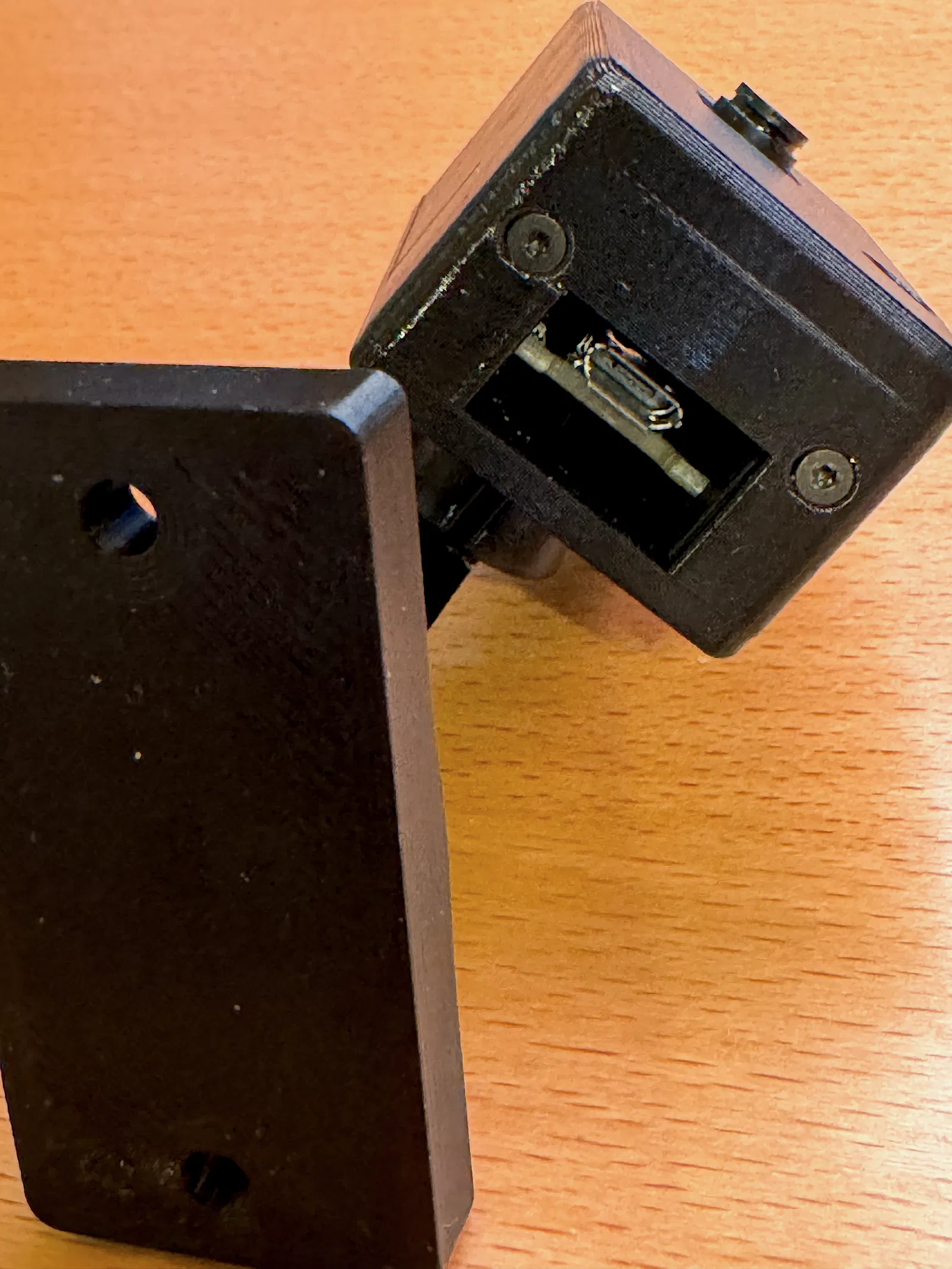

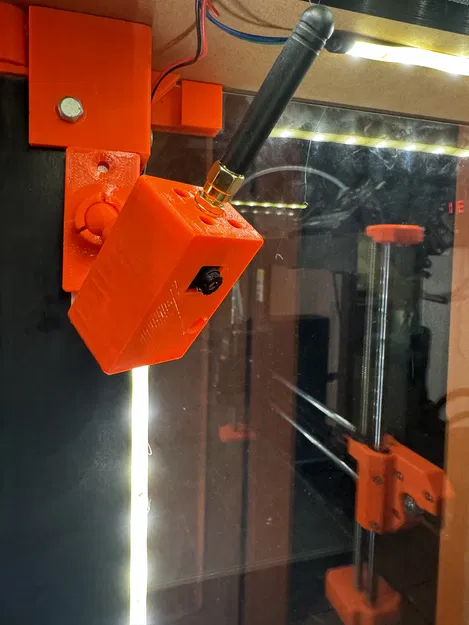

Mặc dù tôi muốn làm cho vỏ càng nhỏ càng tốt, nhưng tôi đã giữ lỗ cho đầu nối Micro-USB khá lớn để hỗ trợ nhiều phích cắm nhất có thể và cho phép một luồng không khí đi qua để làm mát. Module này khá nóng khi hoạt động và vì vậy tôi cũng đã thêm bốn lỗ nhỏ ở phía trên.

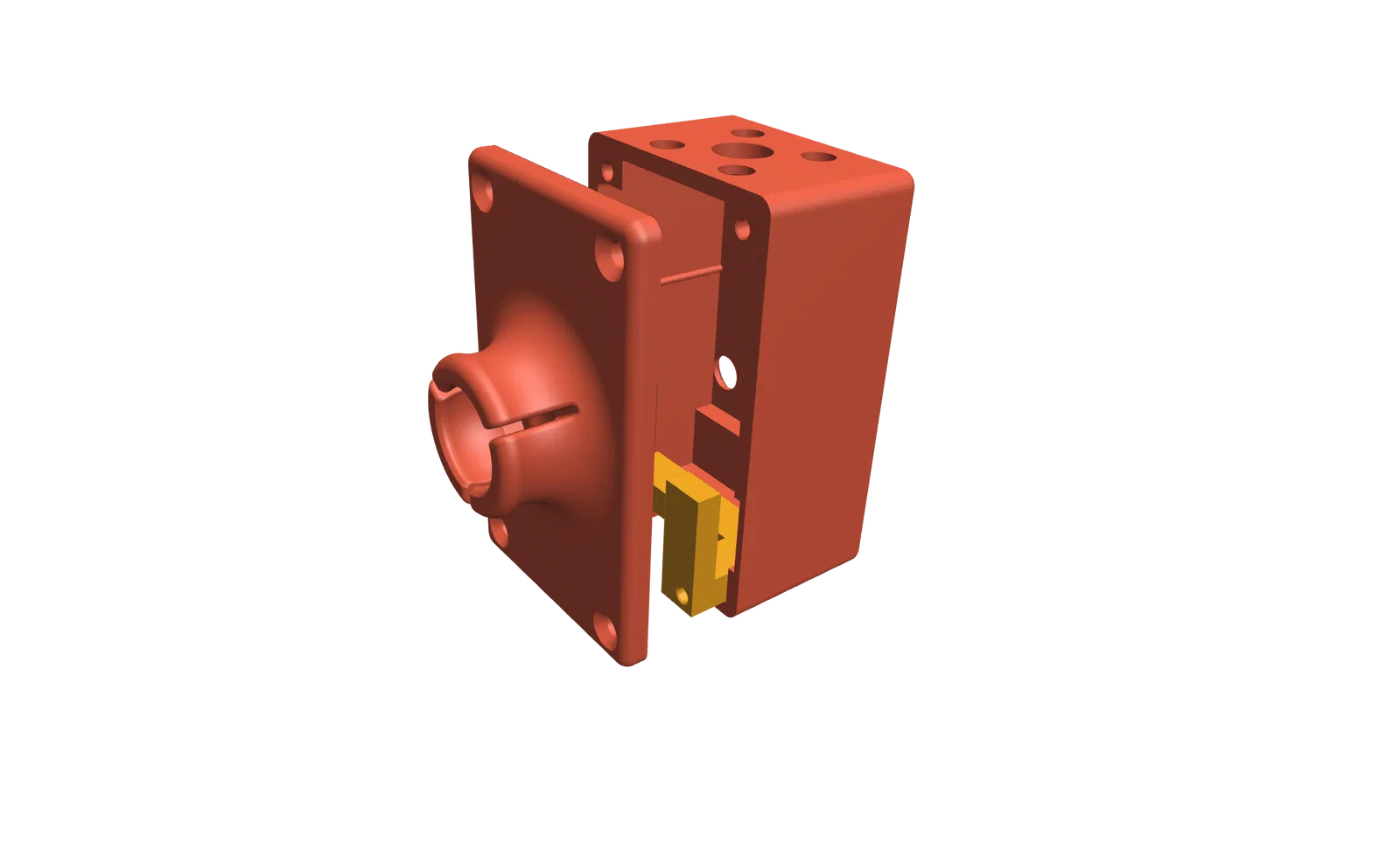

Vỏ có 3 phần: mặt trước, mặt sau và một miếng hỗ trợ bên trong. Để lắp ráp, bạn cần sáu vít M2 với độ dài từ 4mm đến 12mm.

Có 3 loại đầu nối: thẳng, 45° và 90° với các độ dài khác nhau. Một đầu nối luôn bao gồm 2 chốt và 2 thân, trong đó 1 thân cần được phản chiếu (tất nhiên là ngoại trừ loại thẳng). Các viên bi nên được gắn chặt bằng một lực ấn nhẹ nhàng vào mặt sau của vỏ và đế. Nếu nó quá lỏng hoặc quá chặt, hãy điều chỉnh kích thước một chút trong slicer (chỉ cho cả bốn phần của đầu nối).

Dựa trên nhu cầu của bạn, bạn có thể sử dụng đế để gắn nam châm. Nó có thể chứa tới sáu nam châm có đường kính 5mm và chiều cao 5mm. Tôi đã thử nghiệm với 2 nam châm và nó đã đủ chắc chắn.

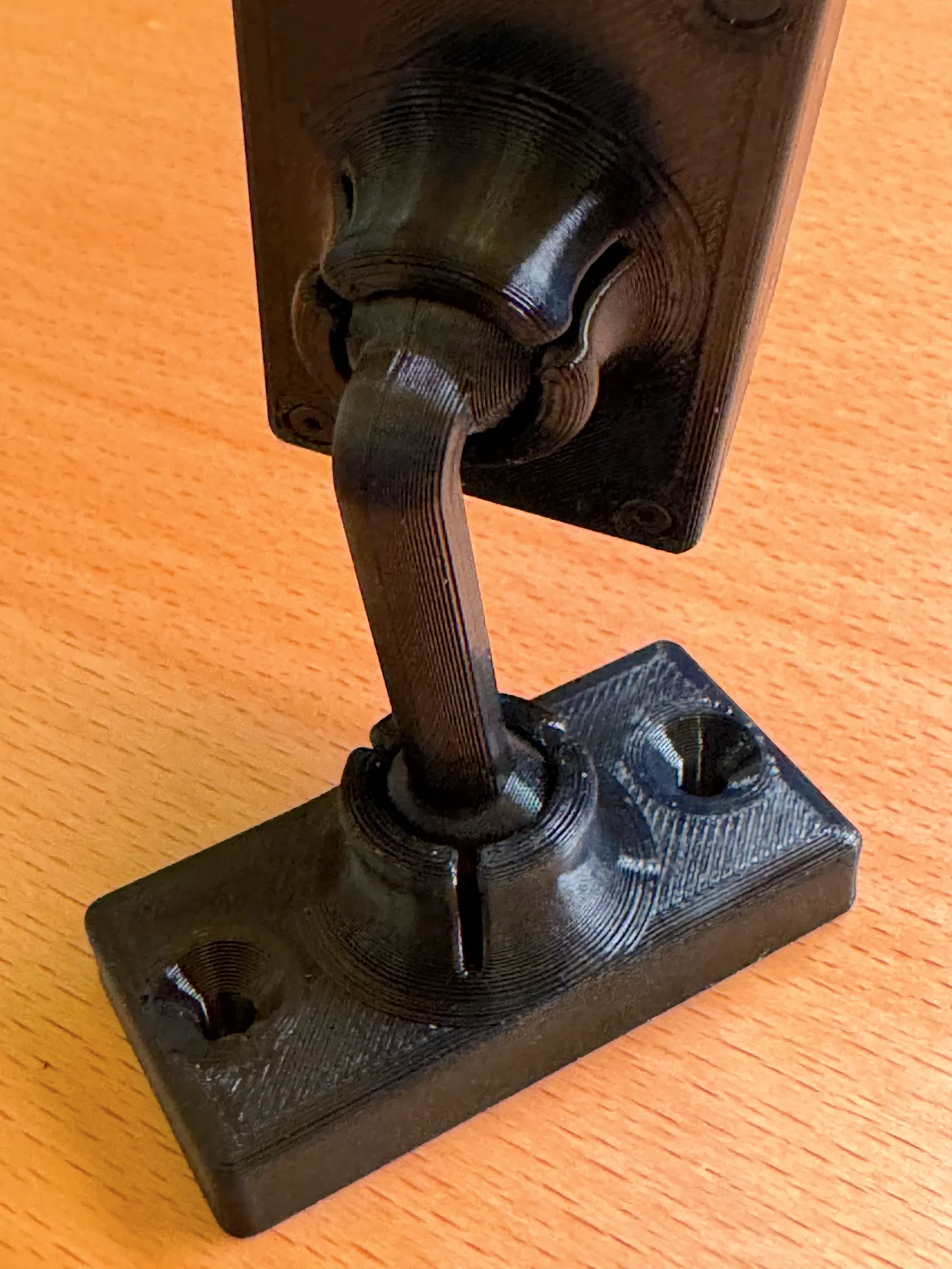

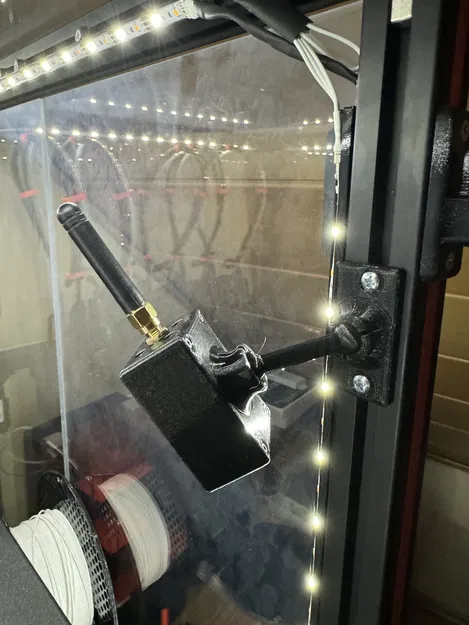

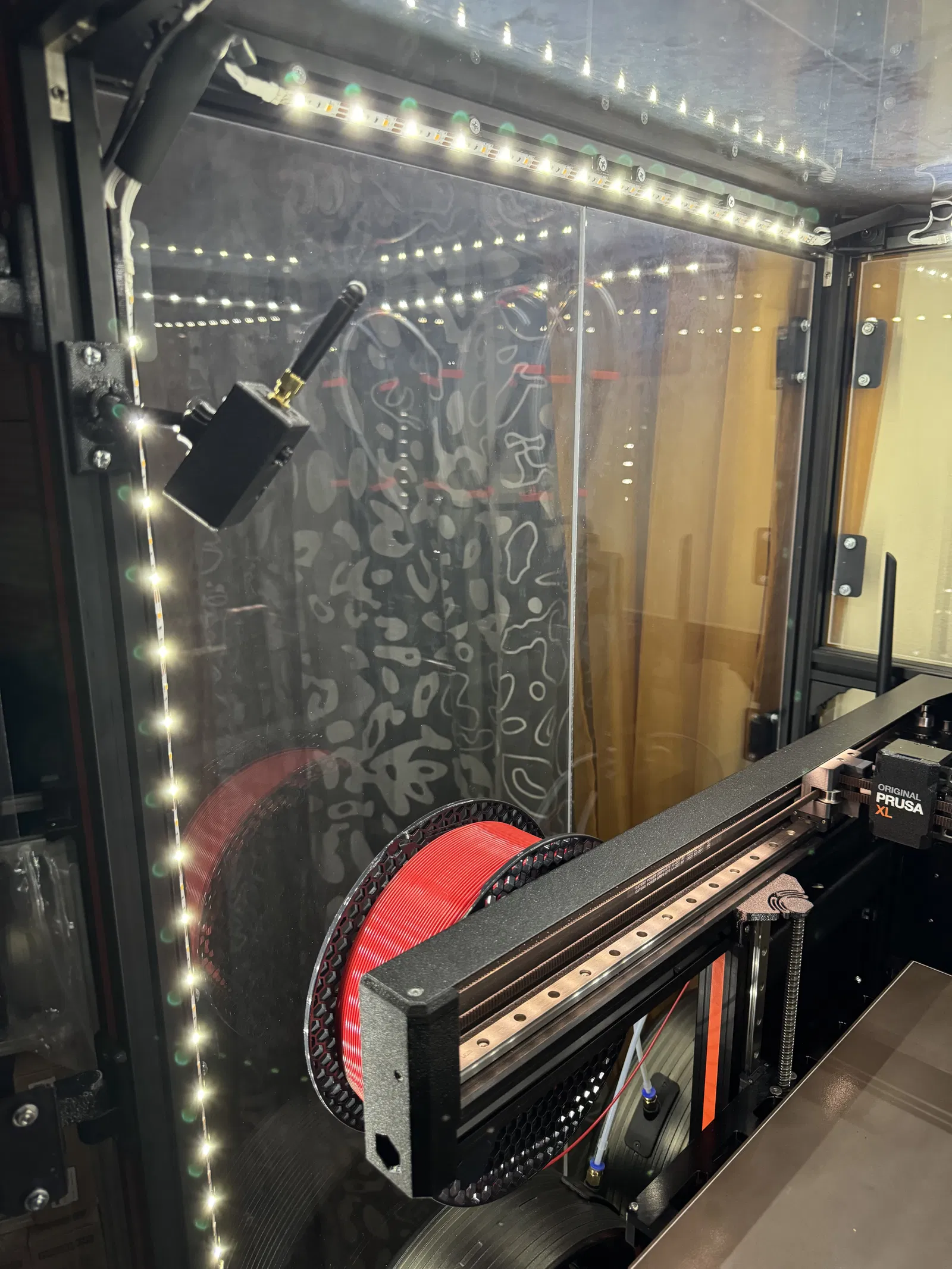

Tôi cũng đã thêm một đế cho vít M4. Bạn có thể sử dụng nó để gắn vào thanh nhôm Bosch với đai ốc chữ T hoặc bất kỳ bề mặt nào khác. Bạn cũng có thể sử dụng mặt sau của vỏ làm đế, nếu bạn muốn gắn nó ở đâu đó bằng 4 vít M2.

In ấn

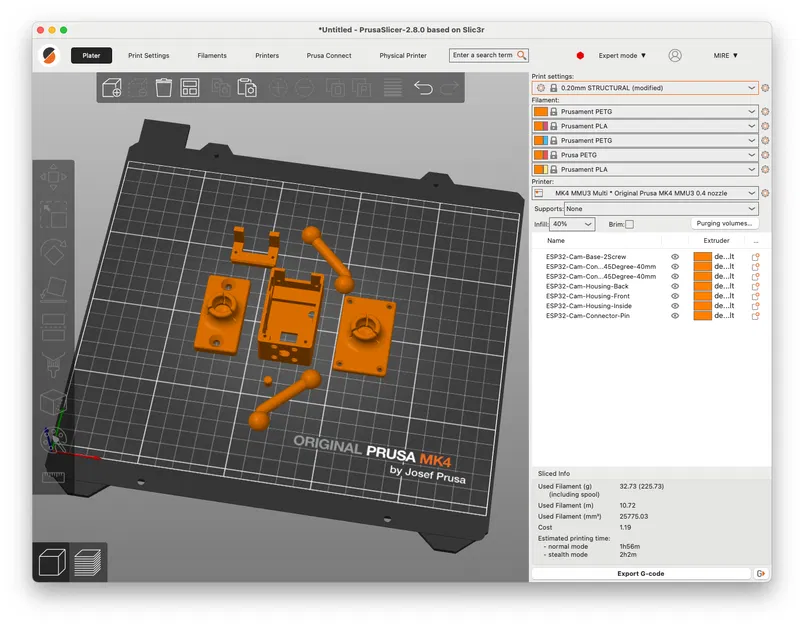

Tôi đã in mẫu của mình bằng Prusament PETG màu cam và đen với 4 lớp vỏ và 40% độ đặc ruột, không cần vật liệu hỗ trợ. Để biết hướng in được khuyến nghị, vui lòng xem hình ảnh.

Chúc bạn in vui vẻ
