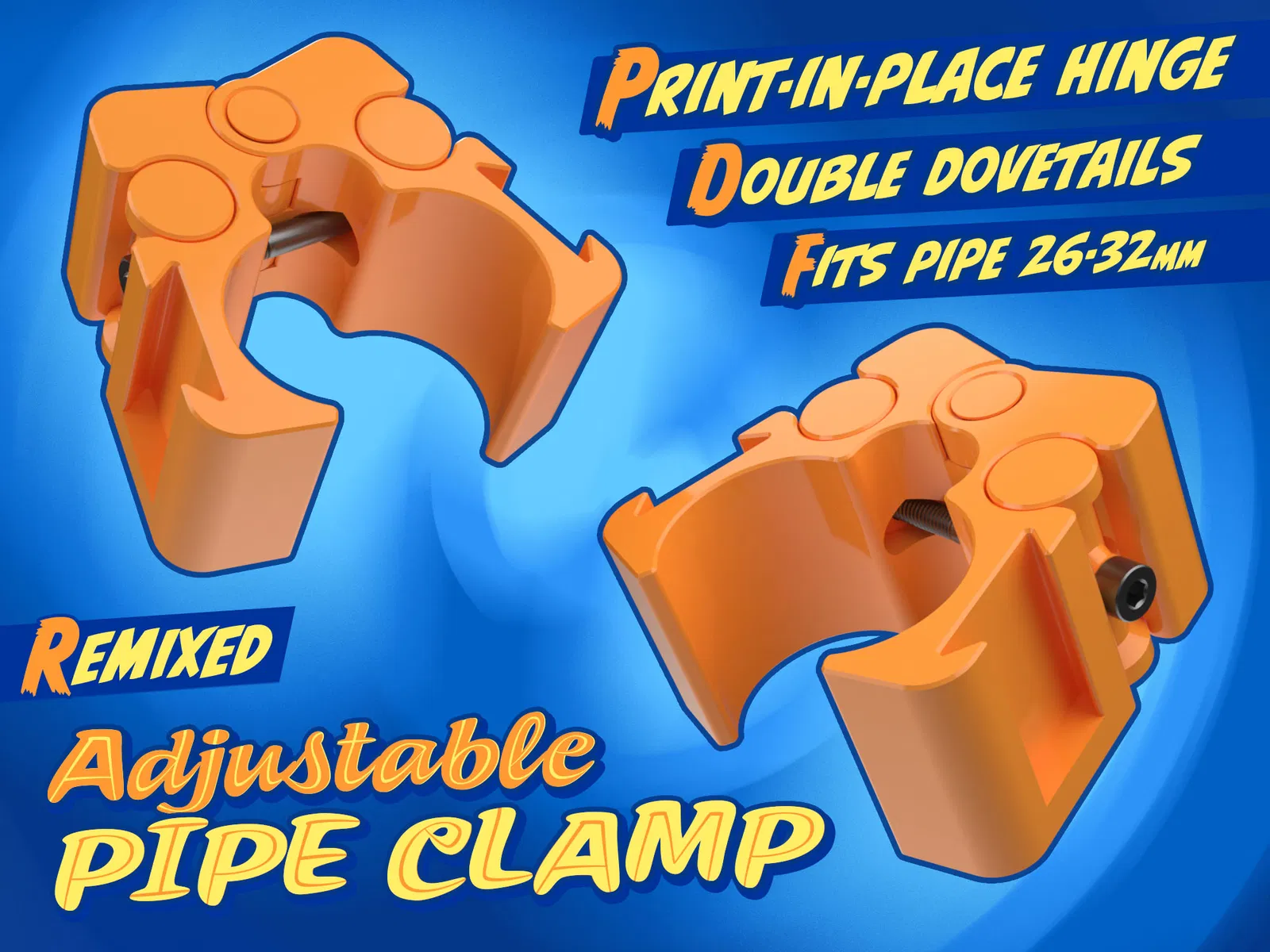

Kẹp Ống Siêu Mạnh Có Bản Lề In-Place: Chắc Chắn, Điều Chỉnh Được, Thông Minh!

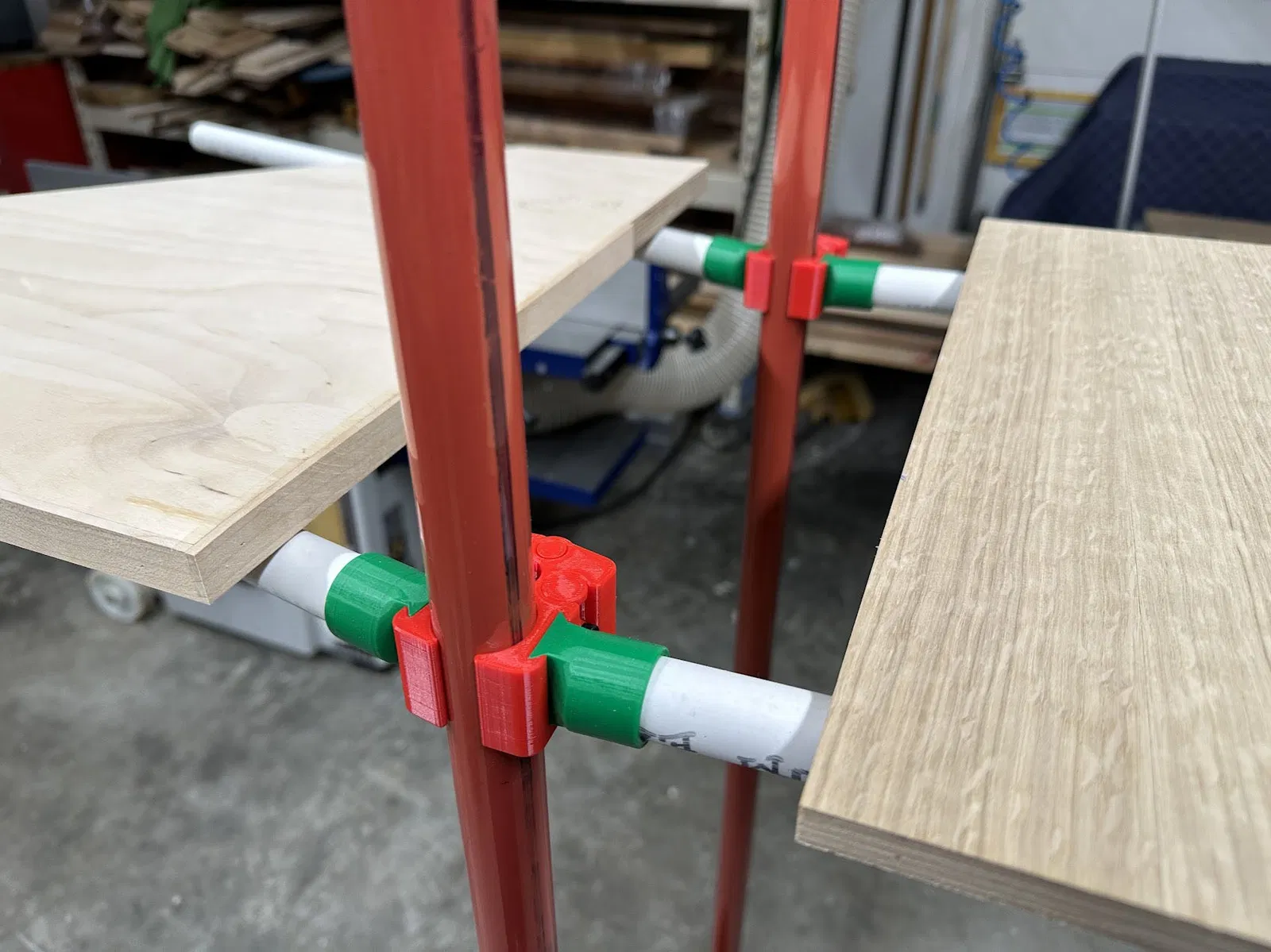

Tui làm cái mẫu này để dùng hai cây FastCap Third Hand làm giá phơi đồ sơn, dùng ống nhựa PVC Schedule 40½" cho mấy cái tay đòn phơi đồ. Tui có kèm theo mấy cái Chèn Đuôi Tinh (Dovetail Inserts) có Gá Ống luôn, nếu anh em muốn làm y chang như tui vậy đó. Có ý tưởng khác hả? Tuyệt vời! Cái kẹp này nên vừa mấy cái ống có đường kính từ khoảng 26mm (~1") đến 32mm (1-¼").

Kẹp Ống Siêu Mạnh: Đã Cải Tiến & Dễ In Hơn

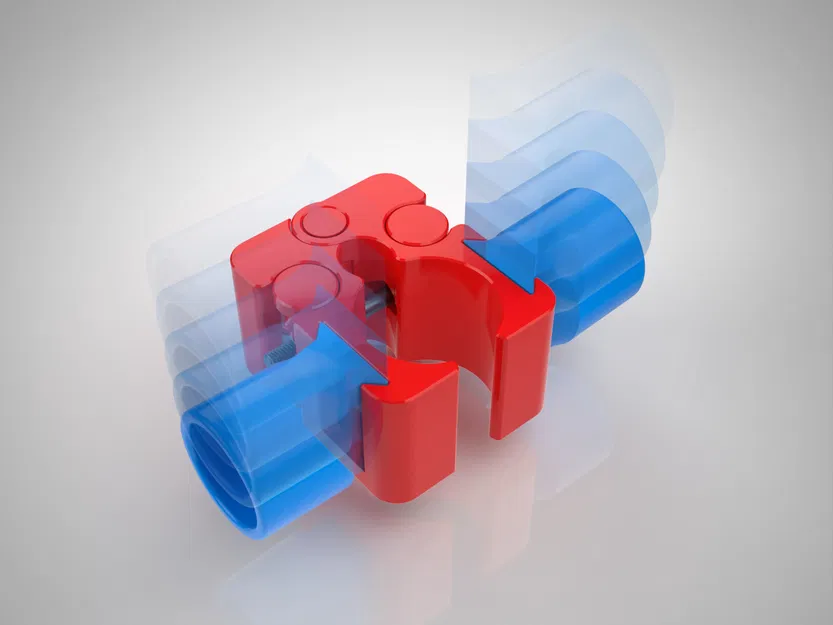

Thiết kế kẹp này được dựa trên mẫu Kẹp Ống Điều Chỉnh Được (Adjustable Pipe Clamp) của @The3Designer, tuy nhiên được làm lại từ đầu để dùng ốc M4 lớn hơn, thay thế cái bản lề piano cần support bằng bản lề in-place (in-place hinge) dùng miếng đệm PLA (sẽ nói thêm bên dưới), và thêm khe đuôi tinh thứ hai để gắn thêm phụ kiện.

Tôi có đính kèm file STEP cho phần đế chèn đuôi tinh, nếu anh em muốn tự thiết kế mấy cái mount phụ kiện riêng.

Bản Lề In-Place

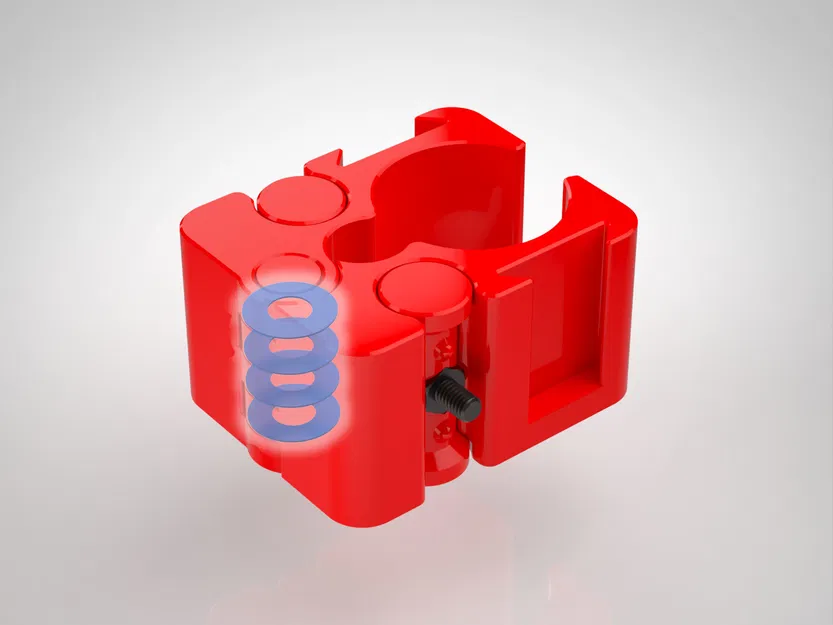

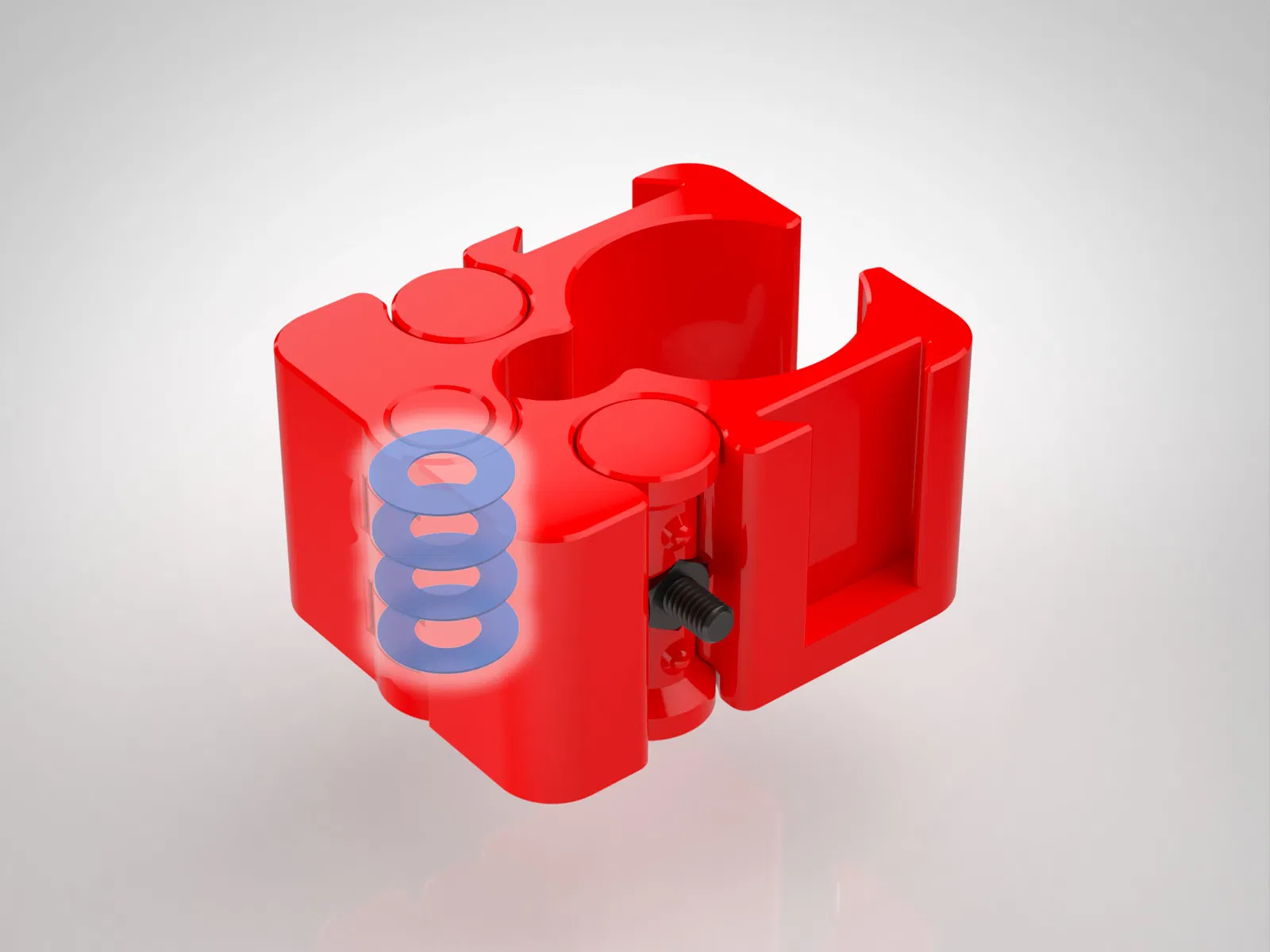

Cái kẹp này có thể in-place, nhưng có một lưu ý: anh em cần in mấy cái miếng wafer hỗ trợ mỏng kẹp giữa các khớp nối bản lề (tổng cộng bốn cái). Tôi đề nghị in cái kẹp này bằng PETG, và mấy cái miếng wafer thì in bằng PLA. Mình tận dụng việc PETG và PLA không dính với nhau tốt lắm. Nếu anh em có xài AMS, việc đổi filament này có thể tự động hóa. Nếu mở file 3MF trong Bambu Slicer hay Orca Slicer, anh em sẽ thấy tôi đã gán sẵn cả hai loại filament vào đúng bộ phận rồi. Khi in xong, anh em chỉ cần “bẻ bản lề” như trong video dưới đây nè:

PRO TIP: Nếu anh em dùng AMS, hãy đảm bảo cài đặt Flushing Volumes đúng trong Bambu Slicer vì PETG và PLA in ở nhiệt độ khác nhau. Để cho chắc ăn, tôi đặt cả hai giá trị (từ PETG sang PLA, và ngược lại) là 600mm³.

The interface wafers không có ý định gỡ ra. Chúng nên được in với 100% infill và sẽ nằm gọn trong bản lề. Điều này cũng giúp giữ cho bản lề không bị lỏng theo thời gian.

Thích bản lề truyền thống hơn với ốc vít? Xem mẫu Kẹp Ống Điều Chỉnh Được (Adjustable Pipe Clamp) của @The3Designer.

Hardware Tối Thiểu Cần Thiết

Tuy bản lề là in-place, anh em vẫn cần một con ốc và một con đai ốc để tạo lực kẹp chắc chắn. Tôi thiết kế mẫu này để dùng ốc M4, và đề xuất:

• Ốc M4 x 45mm đầu trụ (Socket Head Cap Screw)
• Đai ốc lục giác M4 (Hex Nut)

Cài Đặt In Khuyến Nghị

• Filament Chính: PETG
• Filament Phụ Trợ: PLA
• Nozzle: 0.4mm
• Chiều Cao Lớp In: 0.20mm
• Tường (Walls): 4
• Infill: 35%, kiểu gyroid
• Interface shells: bật
• Support: Không cần (trừ mấy cái miếng wafer hỗ trợ bản lề)
