Tui rất thích ý tưởng của nobodyinperson..
Tui không thích mấy cái khía nó bị lộ ra nên tui tự làm bản remix của mình.
Ý TƯỞNG
Ý tưởng là như vầy (cho mấy bạn mới thấy lần đầu):

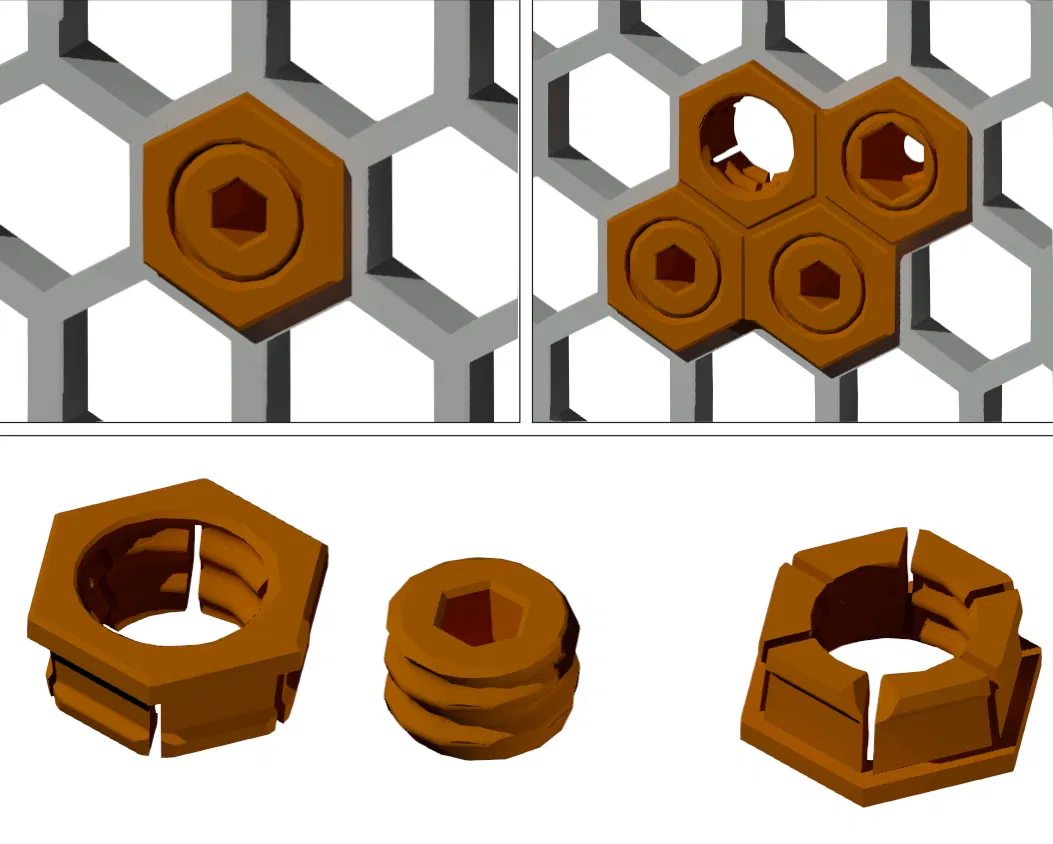

Cái insert nó được xẻ làm 6 chỗ, tạo sự linh hoạt.

Thêm nữa, cái ren nó được nghiêng để dễ dàng gắn vô tường.

Khi đã gắn vô rồi thì vặn ốc vô, nó sẽ mở cái insert ra và cố định cực kỳ chắc chắn. Một mặt thì dễ gắn vô và tháo ra, còn ở vị trí đã vặn ốc thì không thể tháo ra được.

CÁC LOẠI INSERT
Có nhiều loại insert và connector khác nhau.

Nếu vì lý do nào đó mà bạn cần cấu hình khác, cứ bình luận bên dưới nha, tui sẽ làm cho.
ỐC VẶN
Ngoài ra, tui cũng làm mấy cái ốc nó bằng với cái insert và vặn bằng lục giác. Có các loại cho 6, 8 và 10 mm. Loại cuối (10 mm) có thể dùng để gắn phụ kiện, giống như phiên bản gốc, nhưng nó là 13 mm.

Với phụ kiện size HEX 13 mm thì tui có làm adapter:

Bạn có thể tìm thấy chúng ở đây:
ỐC VẶN CÓ ĐAI ỐC
Tui đã làm ốc để gắn đai ốc M3, M3,5, M4, M5 và M6.

ỐC VẶN MULTICONNECT

Bạn có thể tìm thấy chúng ở đây:
ỐC VẶN CÓ NAM CHÂM
Cũng theo yêu cầu của một người bạn, tui đã làm ốc có nam châm gắn sẵn để treo đồ:

Bạn có thể tìm thấy chúng ở đây:
ỐC VẶN CÓ LỖ REN
Tui đã thêm ốc có lỗ ren để bắt vít tôn và gỗ:


Tất cả các loại đều có thể tìm thấy ở đây:
GẮN LÊN TƯỜNG
Để gắn lên tường thì có 3 lựa chọn.

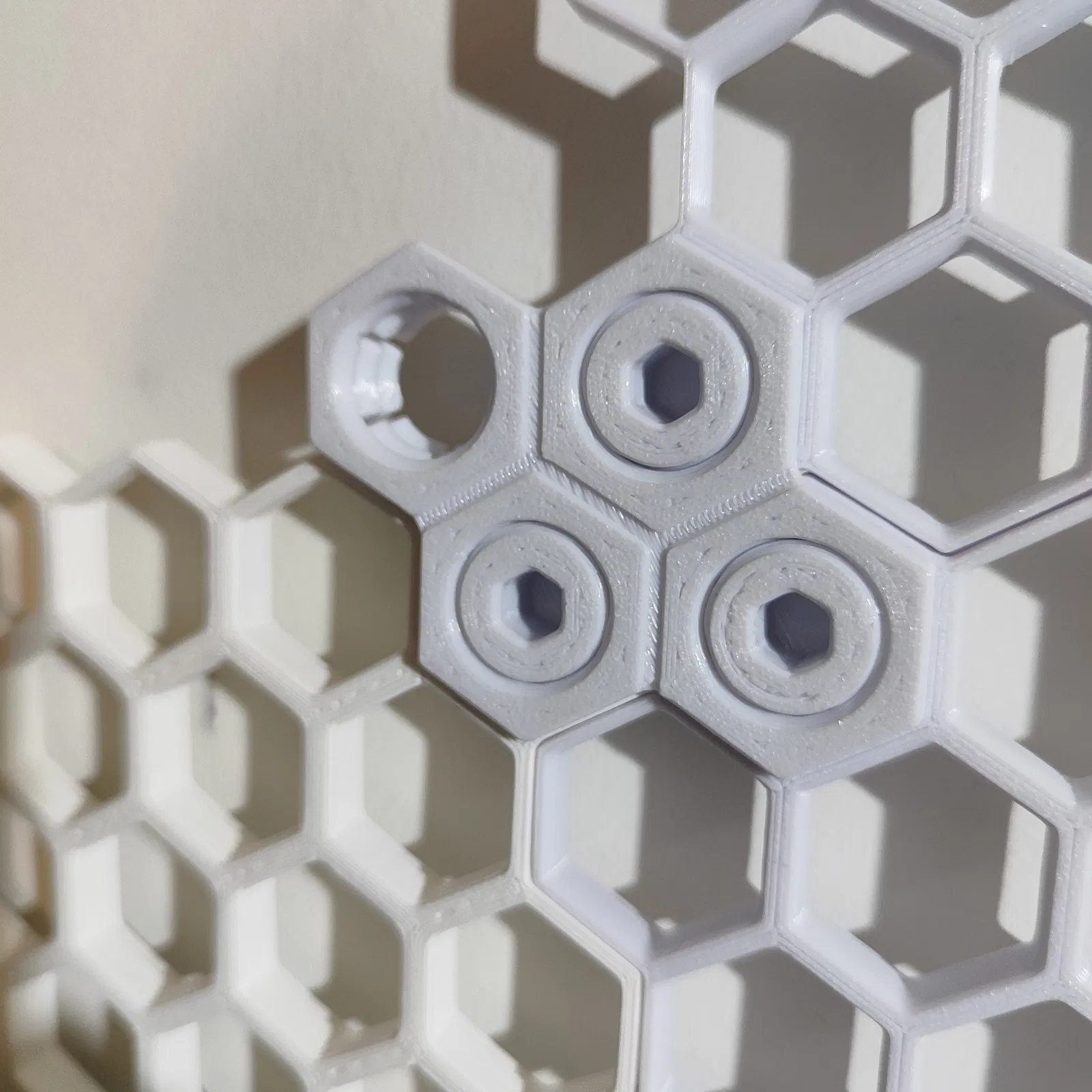

Lựa chọn đầu tiên là một insert rất đơn giản, bạn gắn trực tiếp vào tường. Tui cũng làm nắp che cho nó để không thấy ốc nở.

Lựa chọn thứ hai có một cái ốc để nó bám vào tường. Sử dụng một insert hoặc connector bất kỳ. Vẫn có nắp che để không thấy ốc nở.

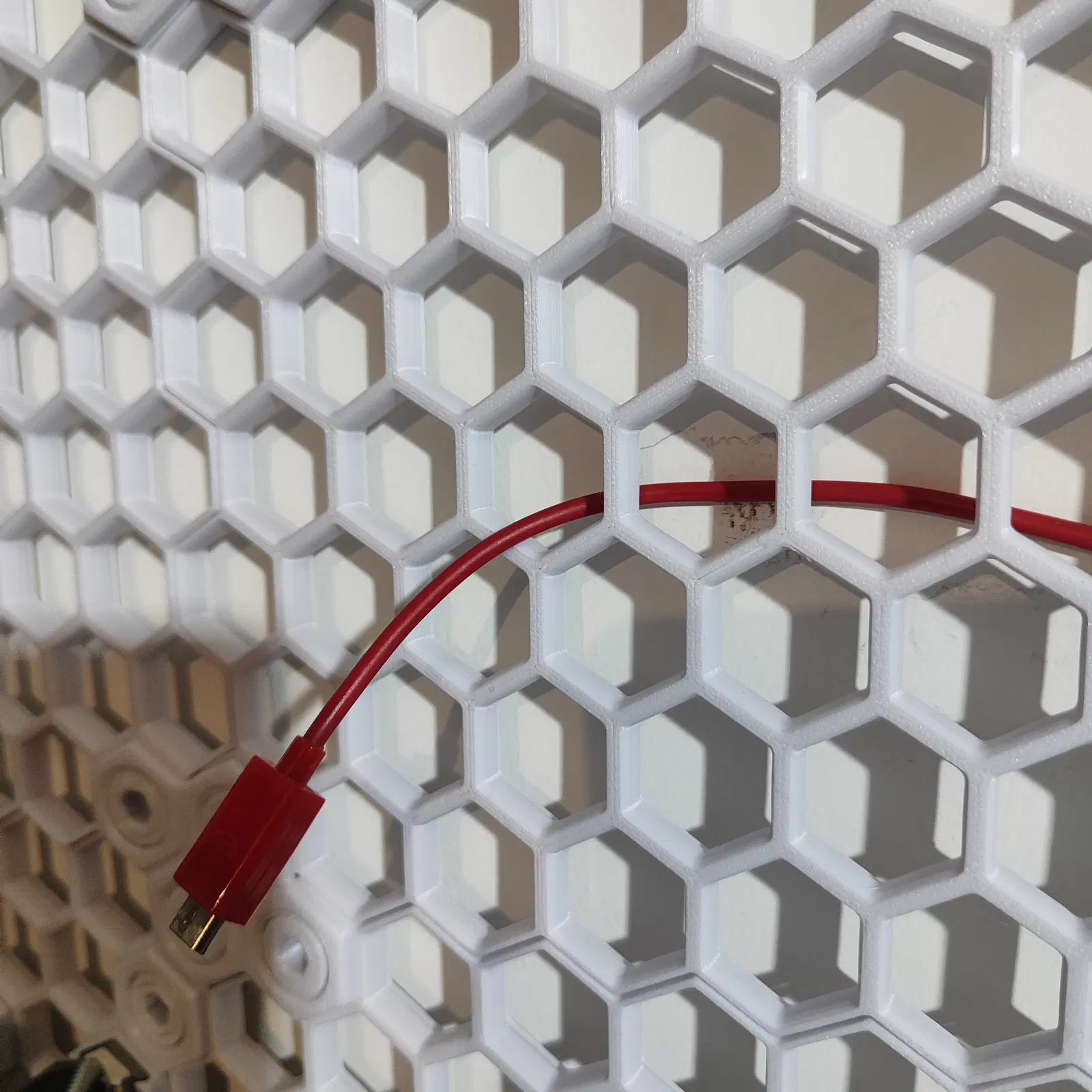

Lựa chọn thứ ba có khoảng cách với tường để luồn dây cáp (giống như lắp đặt Multiboard).
Cái ốc tui làm nó cách tường 6, 8, 10, 12, 15, 20, 25, 30, 35 & 38 mm.
Sơ đồ như sau:


Cần lưu ý là đầu ốc nở không được lớn hơn 10 mm.
Lại dùng một insert hoặc connector bất kỳ. Nắp che thì giống như trên.

KHÁC
Để tiện lợi, tui cũng làm khuôn khoan để khoan tường với mũi khoan 6, 8 và 10 mm.

Để định hướng, tui có đặt các dấu hiệu ở mặt sau nên sẽ không thấy sau khi lắp. Tui cũng không thích cái bản gốc là thấy mấy cái hình tam giác. Cuối cùng thì cái này chỉ cần kiểm soát một lần, khi vặn ốc.

Tui cũng làm dấu hiệu lục giác cho 6, 8 và 10 mm.

NGUỒN
Vì tui không có file gốc nên tui đã tự làm ren từ đầu. Tui có dùng định nghĩa mà nobodyinperson cung cấp, nhưng tiếc là nó không tương thích.
Tui có tải lên file ren định dạng DWG (solids) cho bạn nào cần.

Nếu bạn nào cần thêm bộ phận gì thì cứ nói nha.
Bạn cũng có thể xem của tui, nó cũng có holder Elegant Screwiverse và có thể thay đổi ngẫu nhiên bất cứ lúc nào.
NHẬT KÝ THAY ĐỔI:
19 THÁNG 4 NĂM 2024
Thêm bộ kết nối 3P
11 THÁNG 5 NĂM 2024
Phát hành
19 THÁNG 5 NĂM 2024
Phát hành
18 THÁNG 6 NĂM 2024
Phát hành
25 THÁNG 6 NĂM 2024
Thêm ỐC VẶN TƯỜNG SW (8, 10, 12, 15, 20 & 25 mm tới TƯỜNG)
27 THÁNG 7 NĂM 2024
Thêm CÁC ĐẦU NỐI GẮN TƯỜNG (2P, 3P & 4P)
29 THÁNG 7 NĂM 2024
Thêm ỐC VẶN TƯỜNG SW (30, 35 & 38 mm tới TƯỜNG)
18 THÁNG 10 NĂM 2024
Thêm khuôn khoan.
18 THÁNG 12 NĂM 2024
Phát hành
24 THÁNG 1 NĂM 2025
Thêm LỤC GIÁC VẶN TƯỜNG SW & 10 mm (NẮP ĐẬY để GẮN TƯỜNG)
