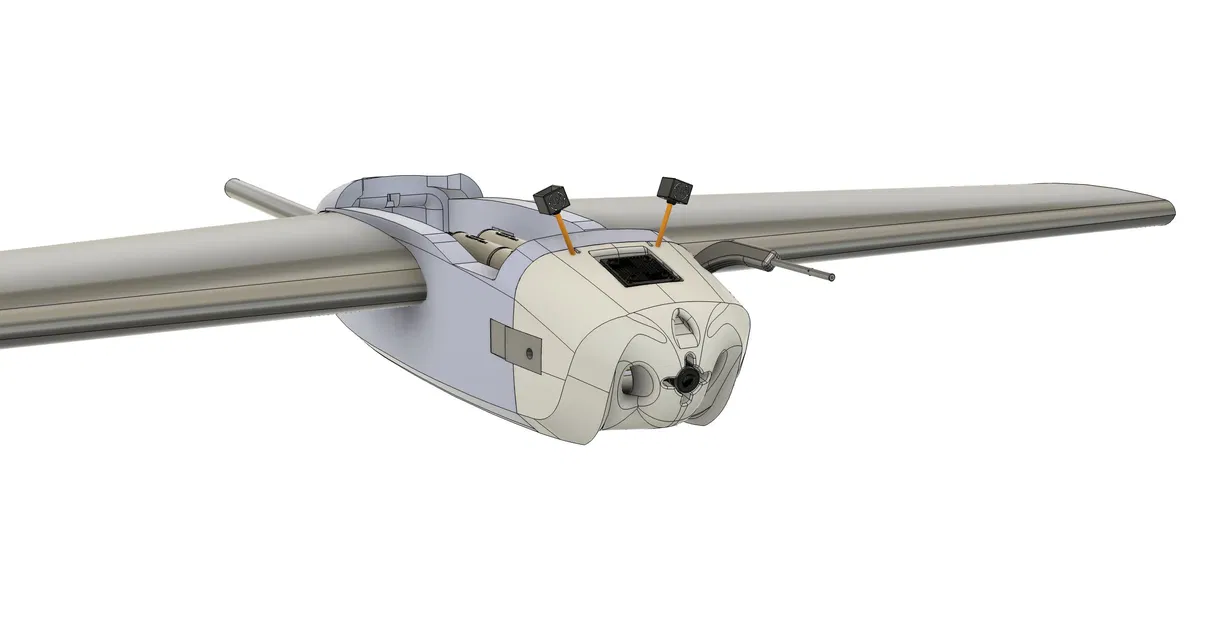

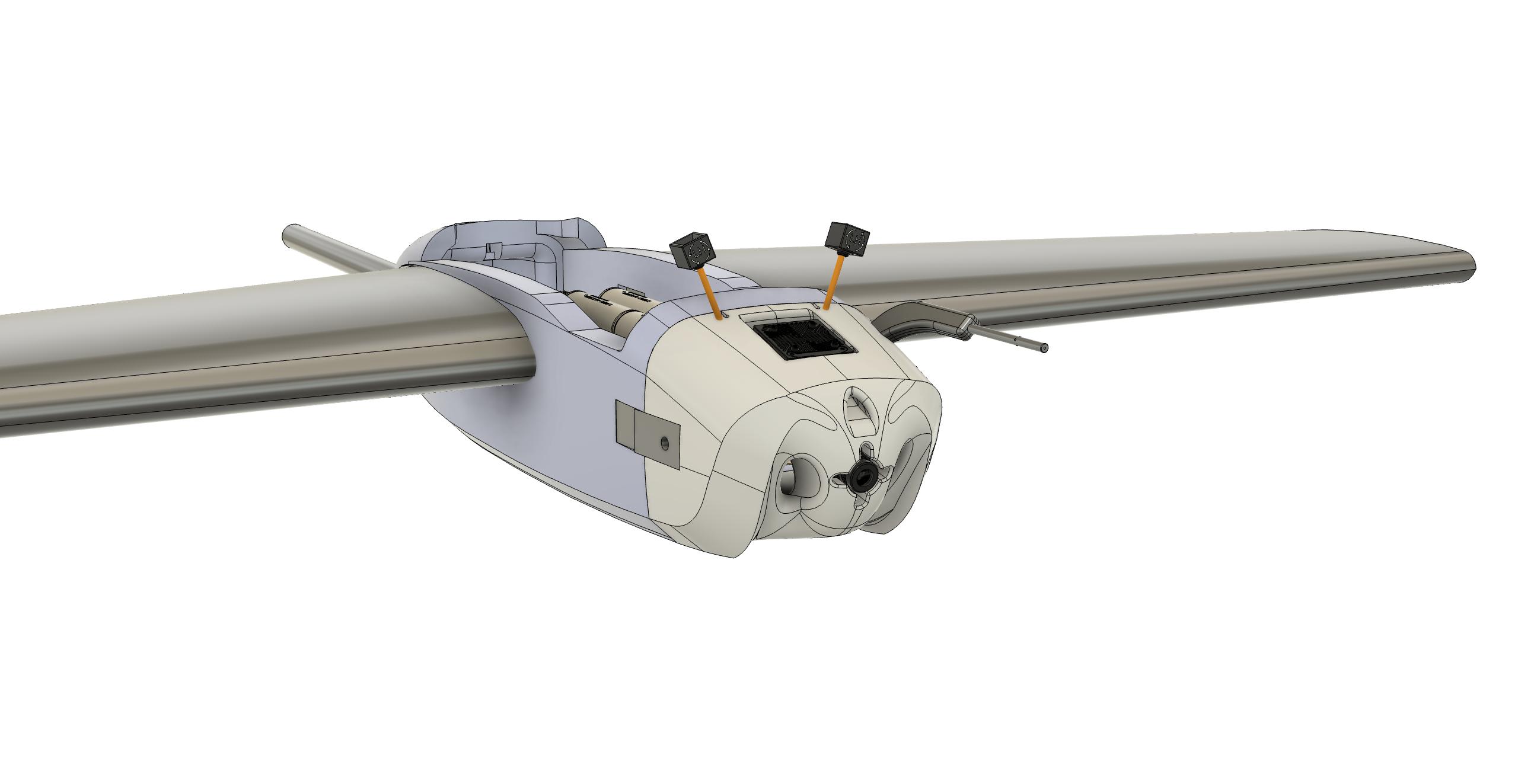

Mũi thay thế Heewing T2 Cruza cho Walksnail VTX

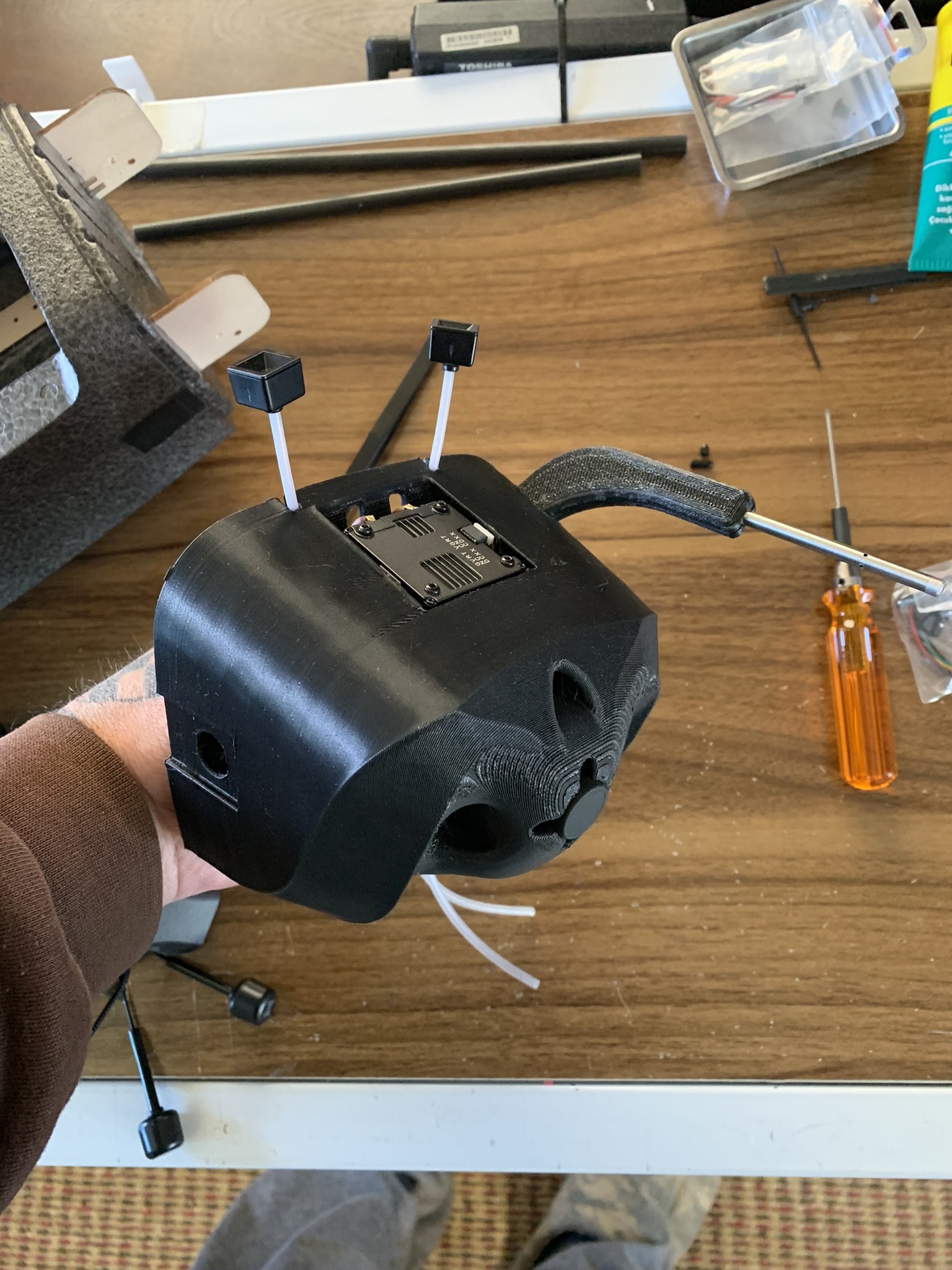

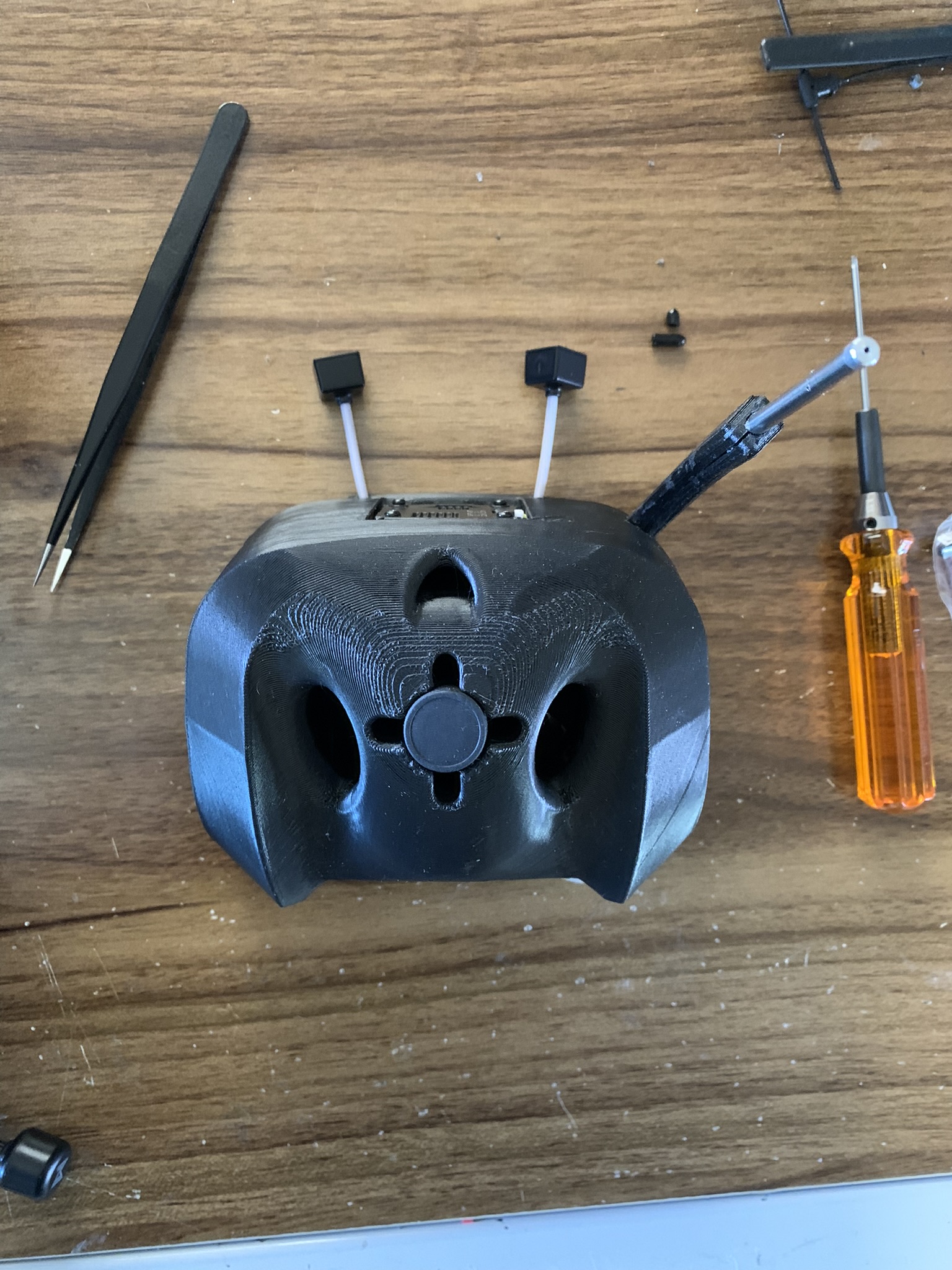

Mũi thay thế cho Heewing T2 Cruza. Mình muốn thông gió nhiều hơn cho VTX của mình và đây là cái mình nghĩ ra. Tất nhiên là nó sẽ nặng hơn mũi xốp một chút.

Tuỳ thuộc vào cách bạn định thiết lập, phần cứng tối thiểu bạn cần là:

4 - Ốc ren nhiệt M2X3.5X3

2 - Ốc ren nhiệt M3X4.6X5.

4 - Ốc M2X15 cho VTX

2 - Ốc tự ren M2X4 cho bo mạch USB Walksnail.

Đối với các kẹp bên, bạn cần 2 ốc M3X8. Bạn cũng sẽ phải khoan một lỗ trên ván ép vì lỗ đã được di chuyển lên so với vị trí ban đầu.

Nếu bạn muốn thiết lập giống như mình thì sẽ cần thêm một vài thứ.

Ống mao dẫn bằng thép không gỉ cho đầu nối Pitot

Cắt 2 đoạn dài từ 21mm đến 23mm mỗi đoạn

https://www.amazon.com/gp/product/B0BX494B3S/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Nắp 2mm - để giữ bụi khỏi ống nếu bạn tháo mũi ra

https://www.amazon.com/uxcell-Thread-Protectors-Rubber-Flexible/dp/B07T8Q2RLF/ref=sr_1_3?crid=1Y0E2NTFG2SM9&dib=eyJ2IjoiMSJ9.eQ1zIMUOUErLLFz5FCcKjVN5emV-o-yiD0HplgDLbaykp_i7jWlUl1LltgThWMwh7RQBOgPWQ1Sv25uvUpNpS8wve8-ZLiFjOHgh31RmpMQ75StB6-A8r8eYk-VEaRPDkvwIuaRXE65WoPVKsq8Xm1CRro7ab__r-n8dLNchgkguz5rBy3WbRS3ZPiejQiIc8eUKNwCgReWpX_oPRUJQ2pKa9Ubq4qfLARmp5iIC0A4.4OlNNXEs3MnwJXJOouBHT8eBJEIAQ-03-Gi8XctI2w4&dib_tag=se&keywords=2mm%2Bcaps&qid=1716319031&sprefix=2mm%2Bcaps%2Caps%2C121&sr=8-3&th=1

Bo mạch breakout JST-SH cho VTX

https://www.pololu.com/product/4773

Cáp cái-cái JST-SH 6 chân

https://www.pololu.com/product/4767

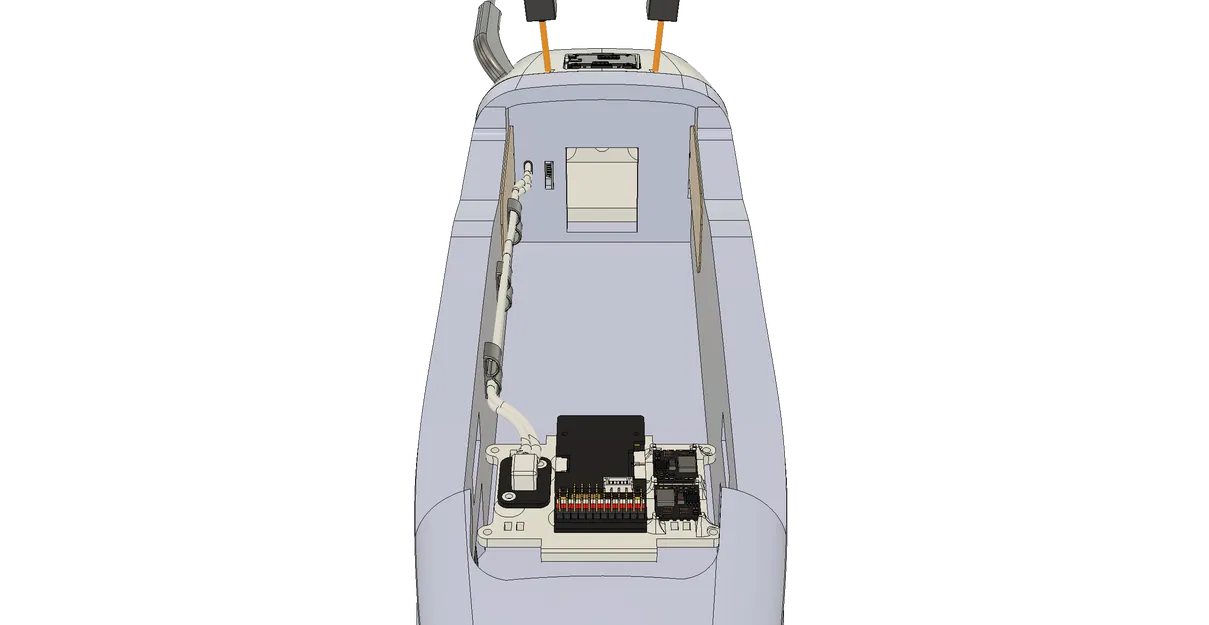

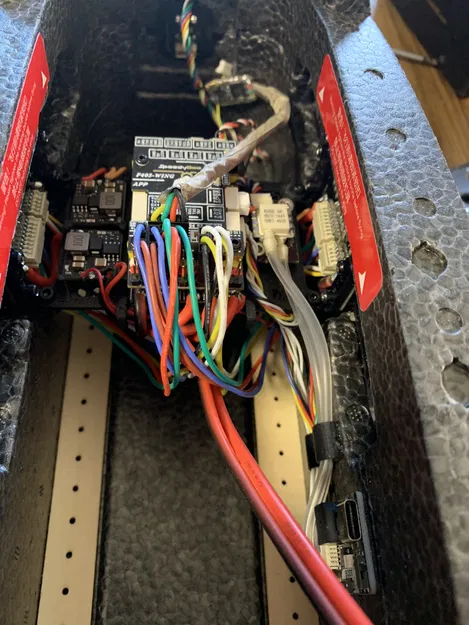

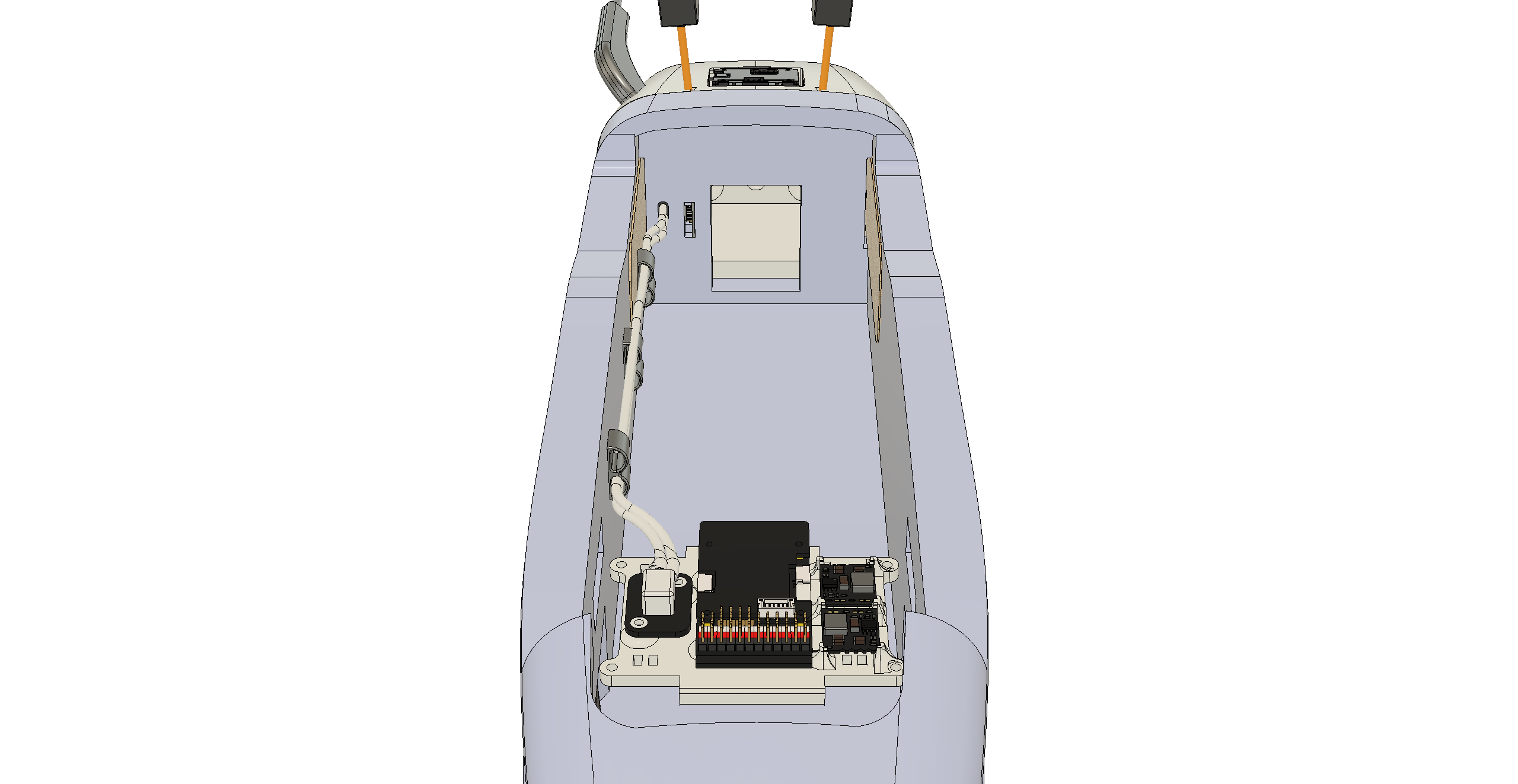

Đối với khay FC, mình đang dùng SpeedyBee F405 wing V1. Hai bộ BEC Matek loại 6-60v. Một cho đèn và một cho VTX.

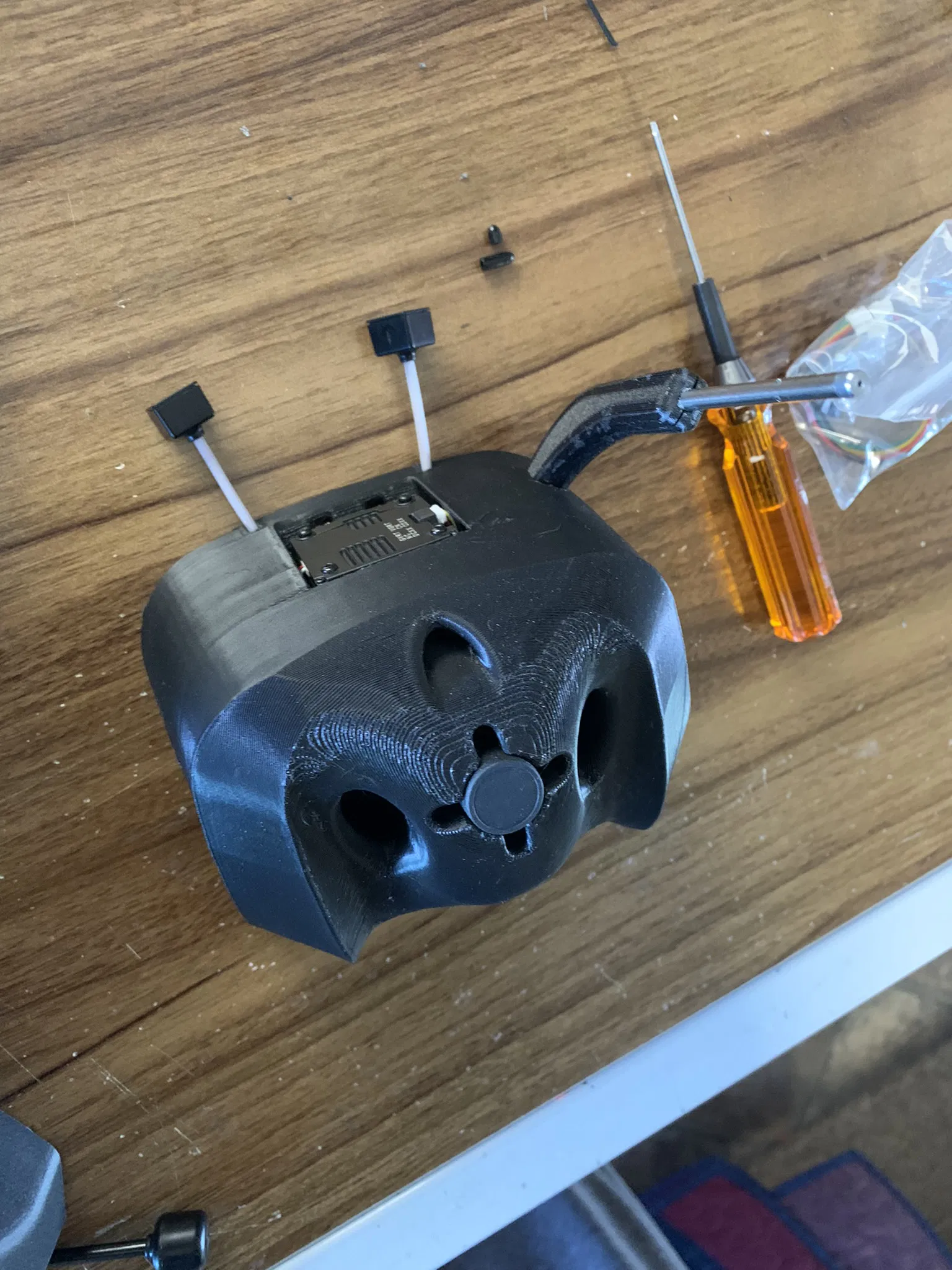

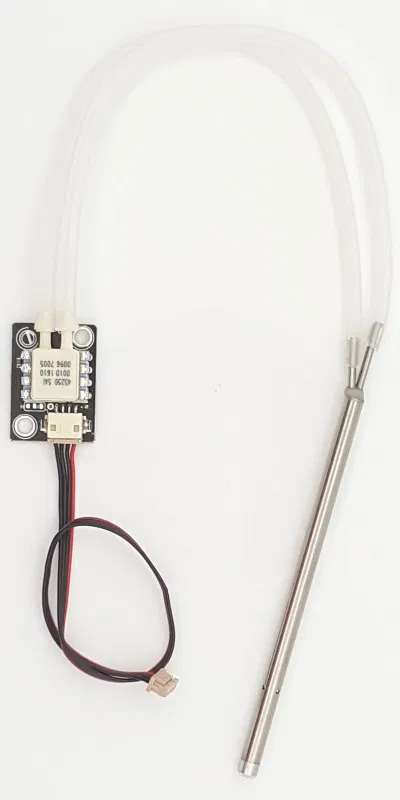

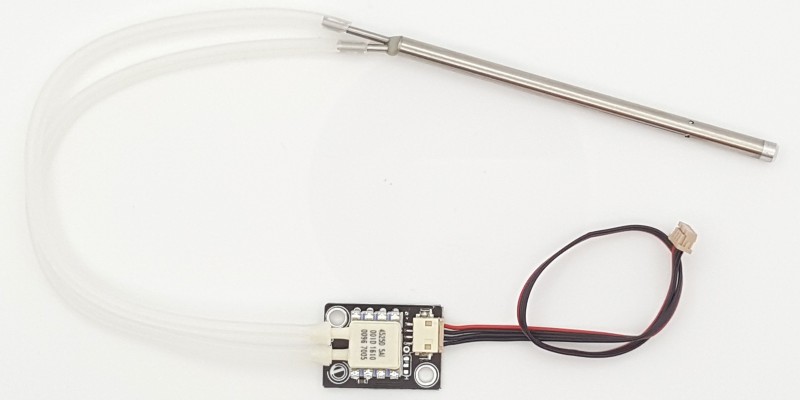

Cảm biến tốc độ gió là cảm biến kỹ thuật số 4525D. Ống Pitot được chụp là loại duy nhất hoạt động với file STL được tải lên. Mình có đính kèm file STEP nếu ai đó muốn thay đổi cho ống khác.

Để in, mình đã dùng Eryone PP-CF. Nó rất bền và theo mình biết thì PP (Polypropylene) là một trong những sợi filament nhẹ nhất. Nhưng bạn có thể dùng bất cứ thứ gì bạn muốn. ASA hoặc ABS cũng là những lựa chọn tốt.

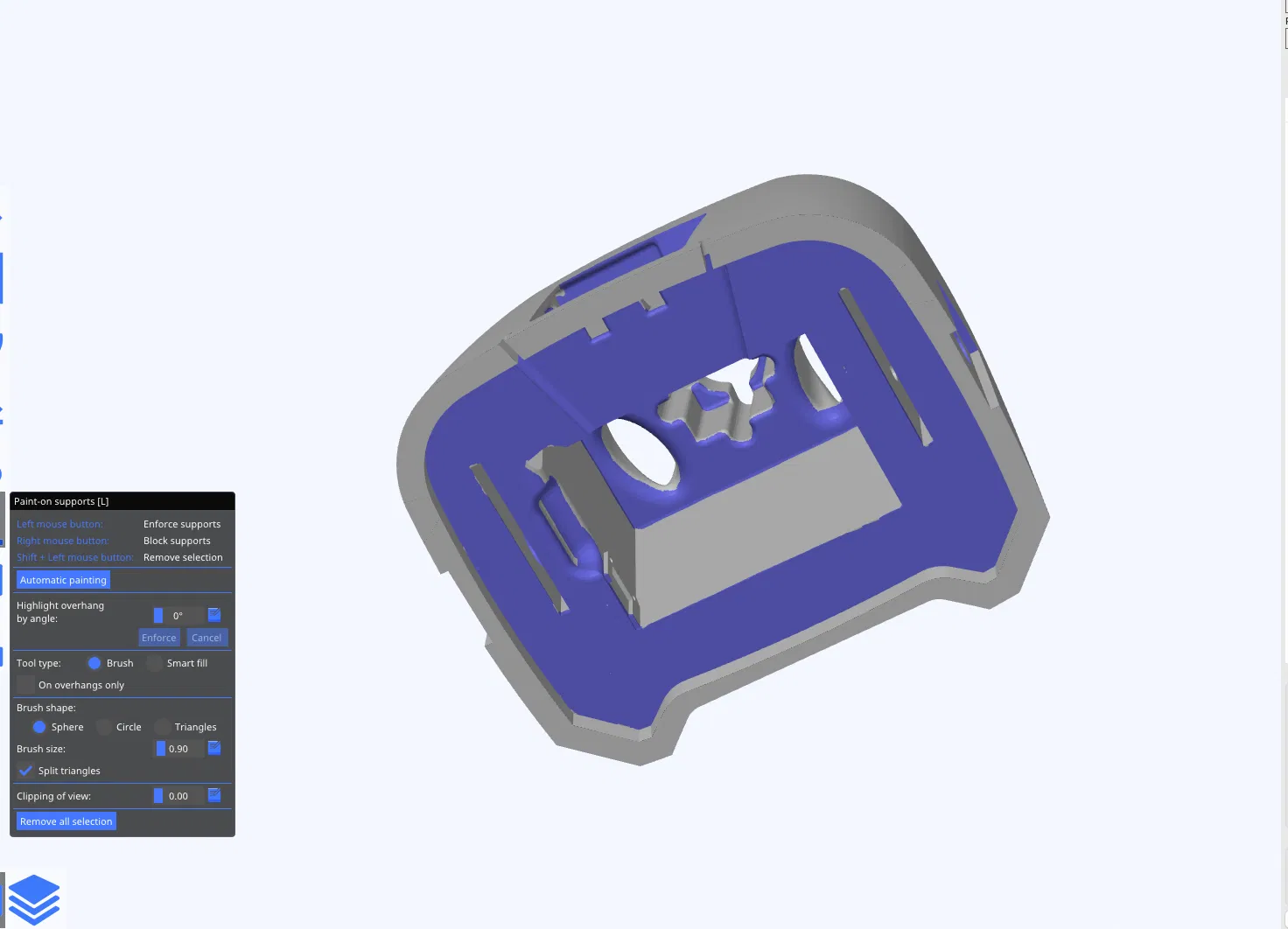

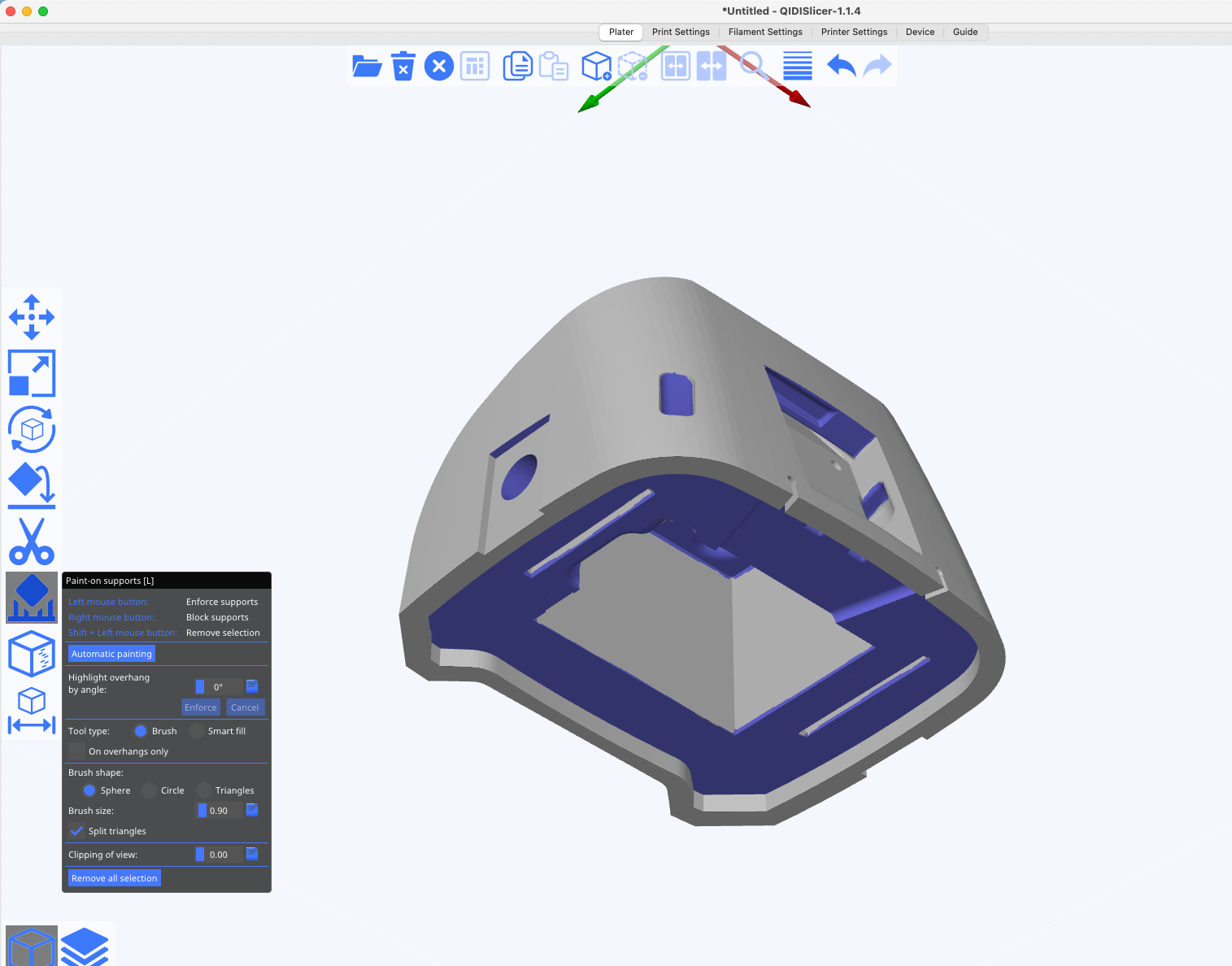

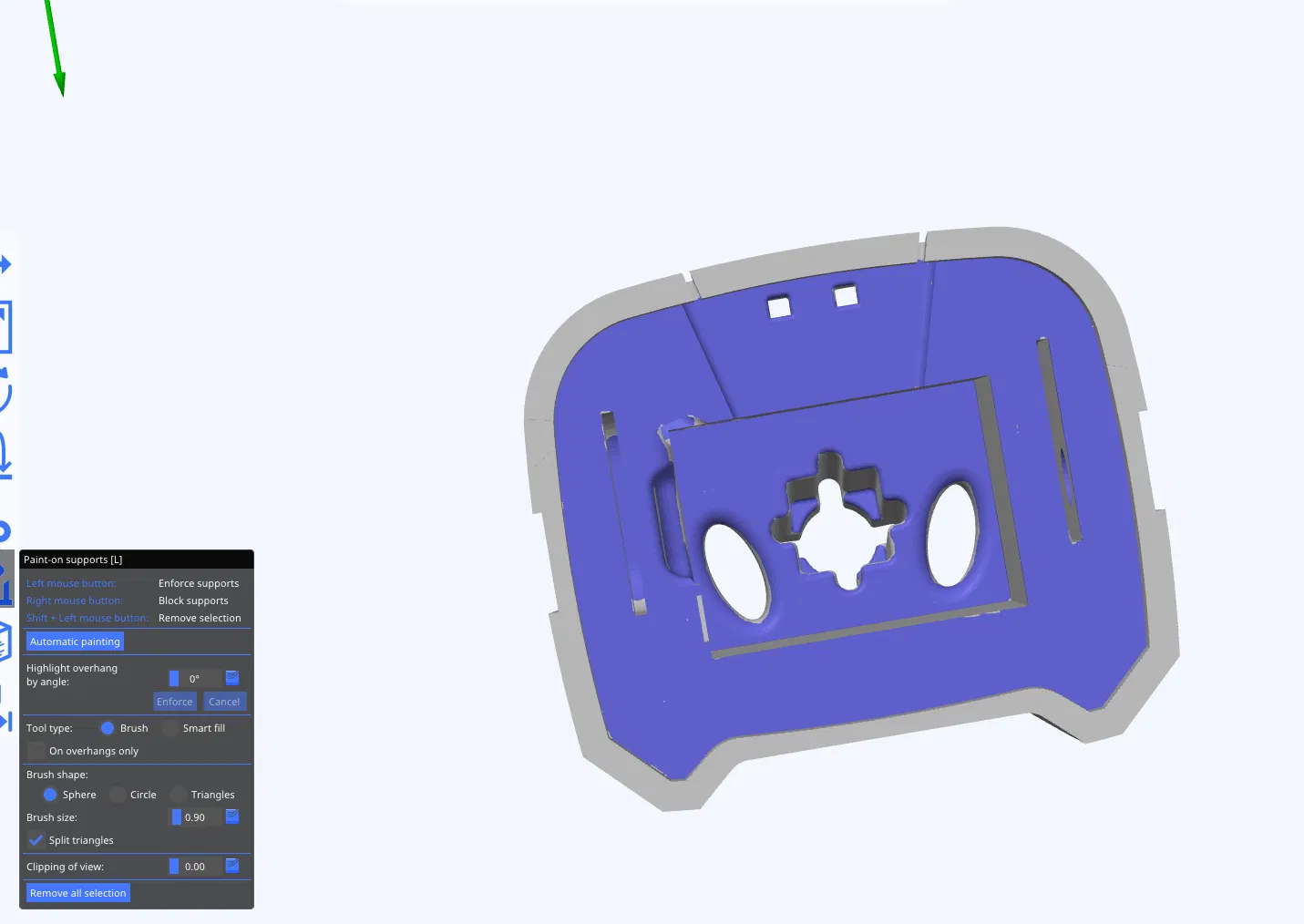

Cần khá nhiều support để in phần mũi và giữ cho nó trông đẹp. Mình đã đính kèm một ảnh về các khu vực support mình đã dùng.

Mình cũng đã dùng organic supports. Chúng có vẻ dễ gỡ bỏ hơn.

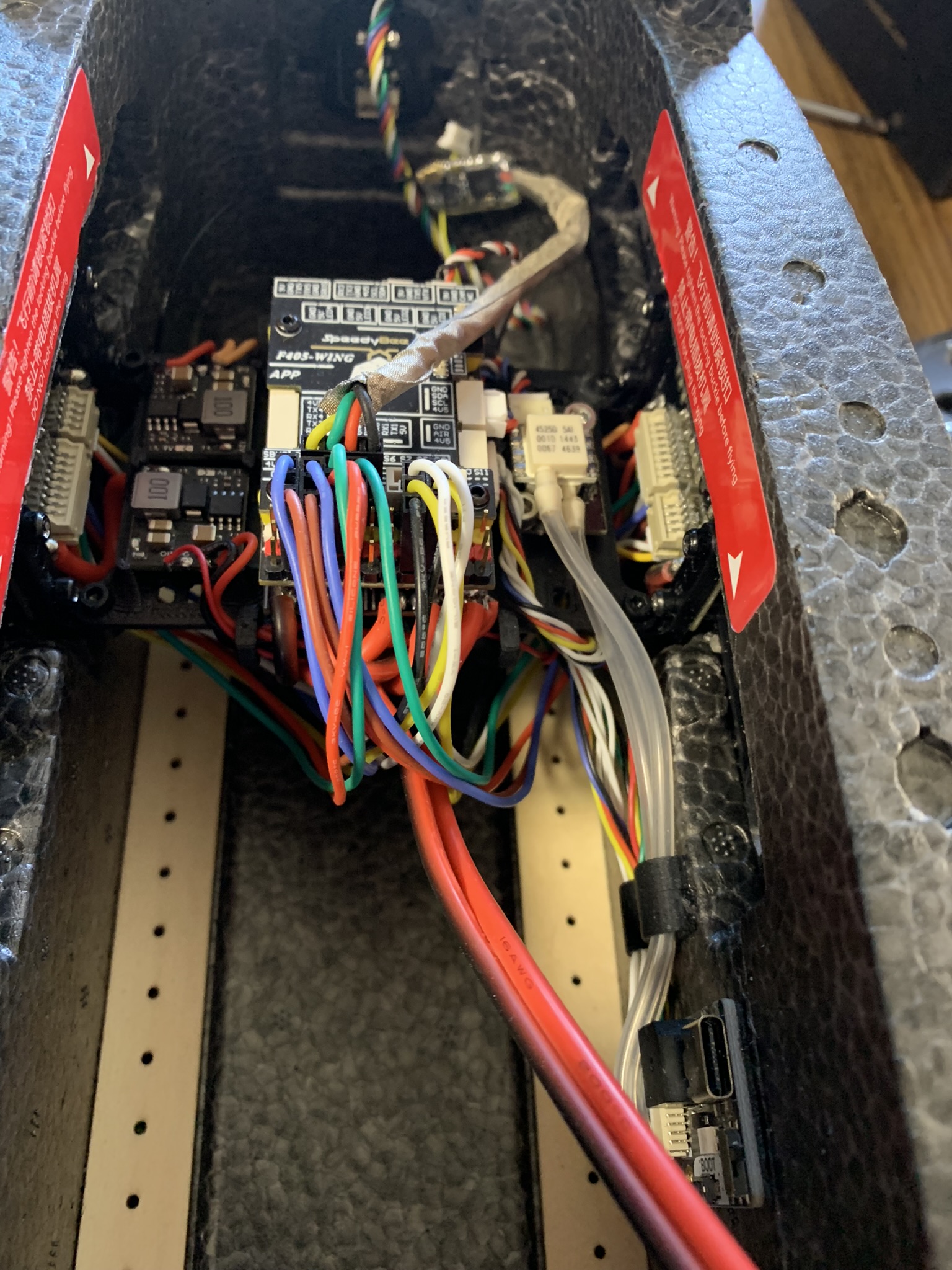

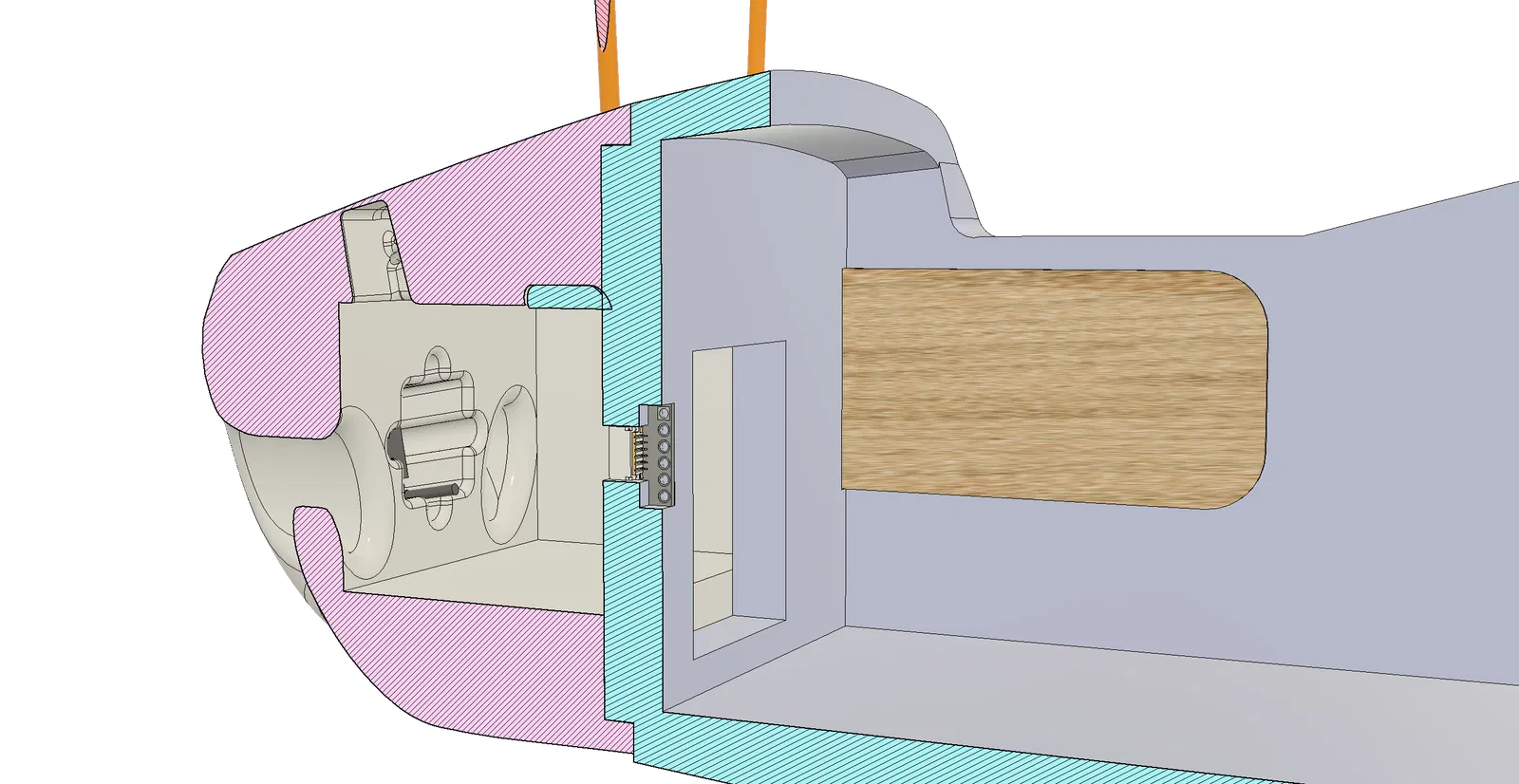

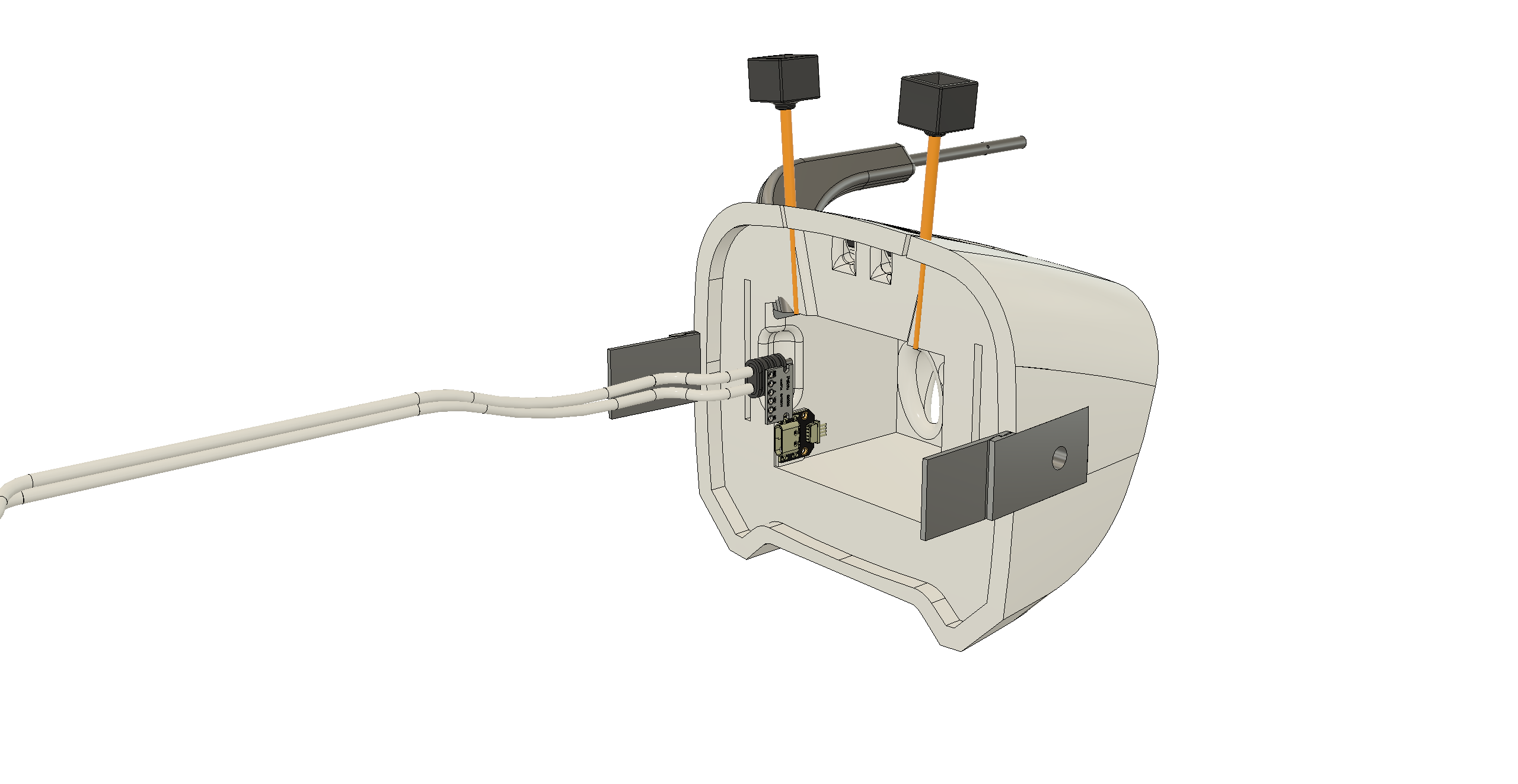

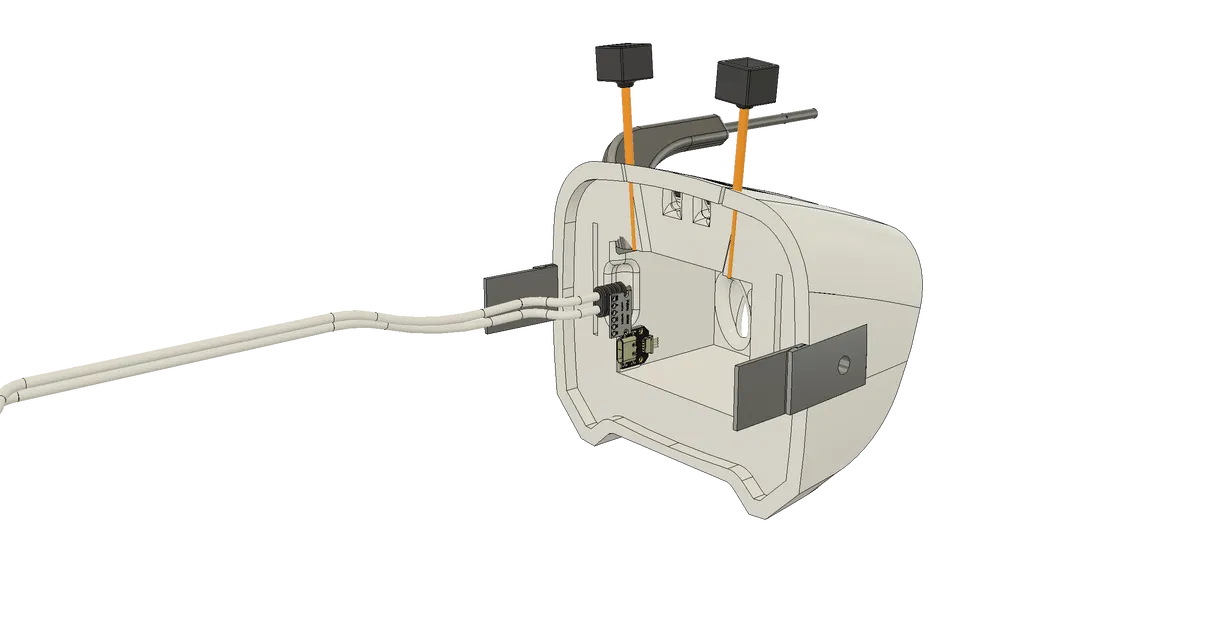

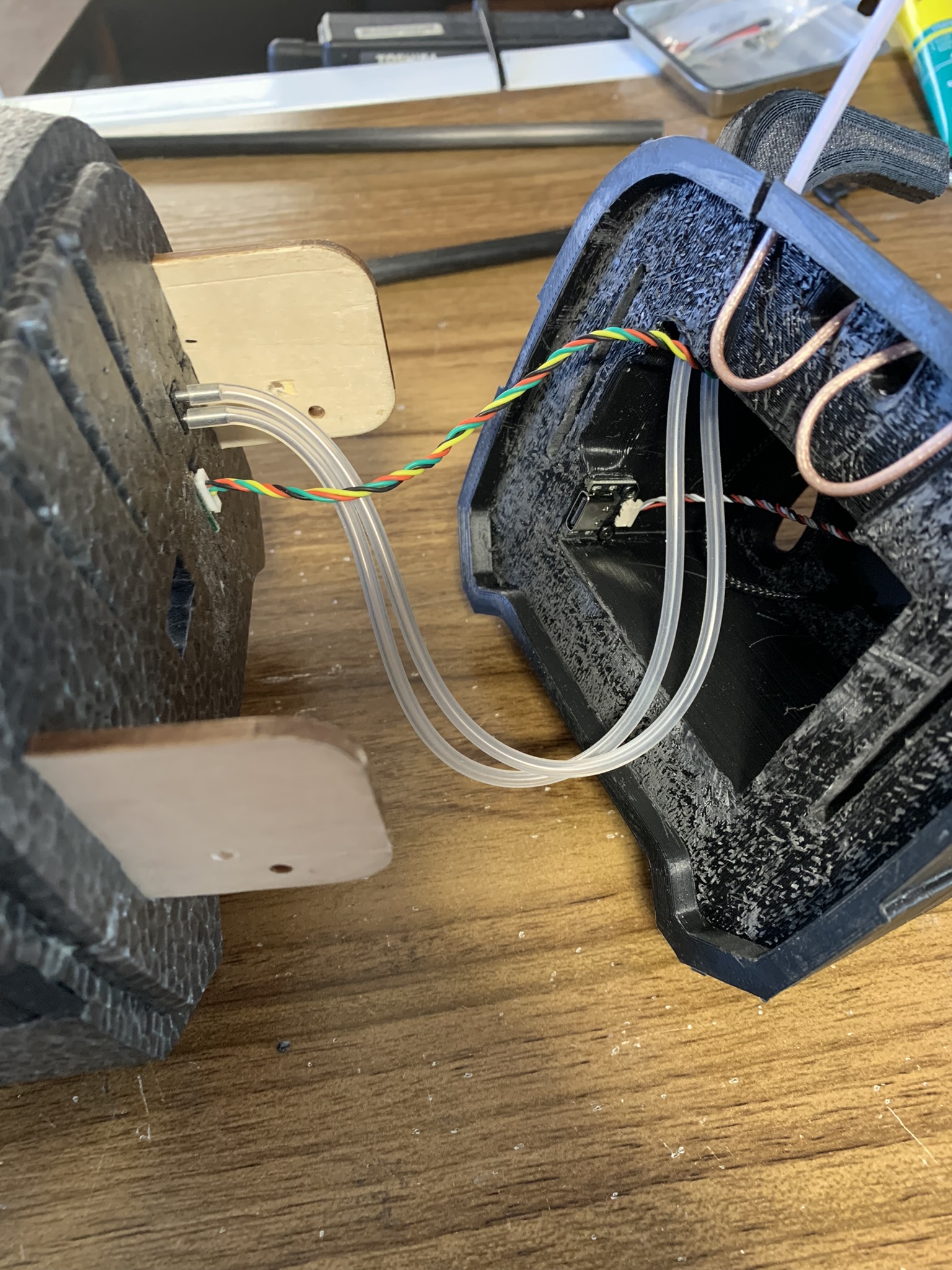

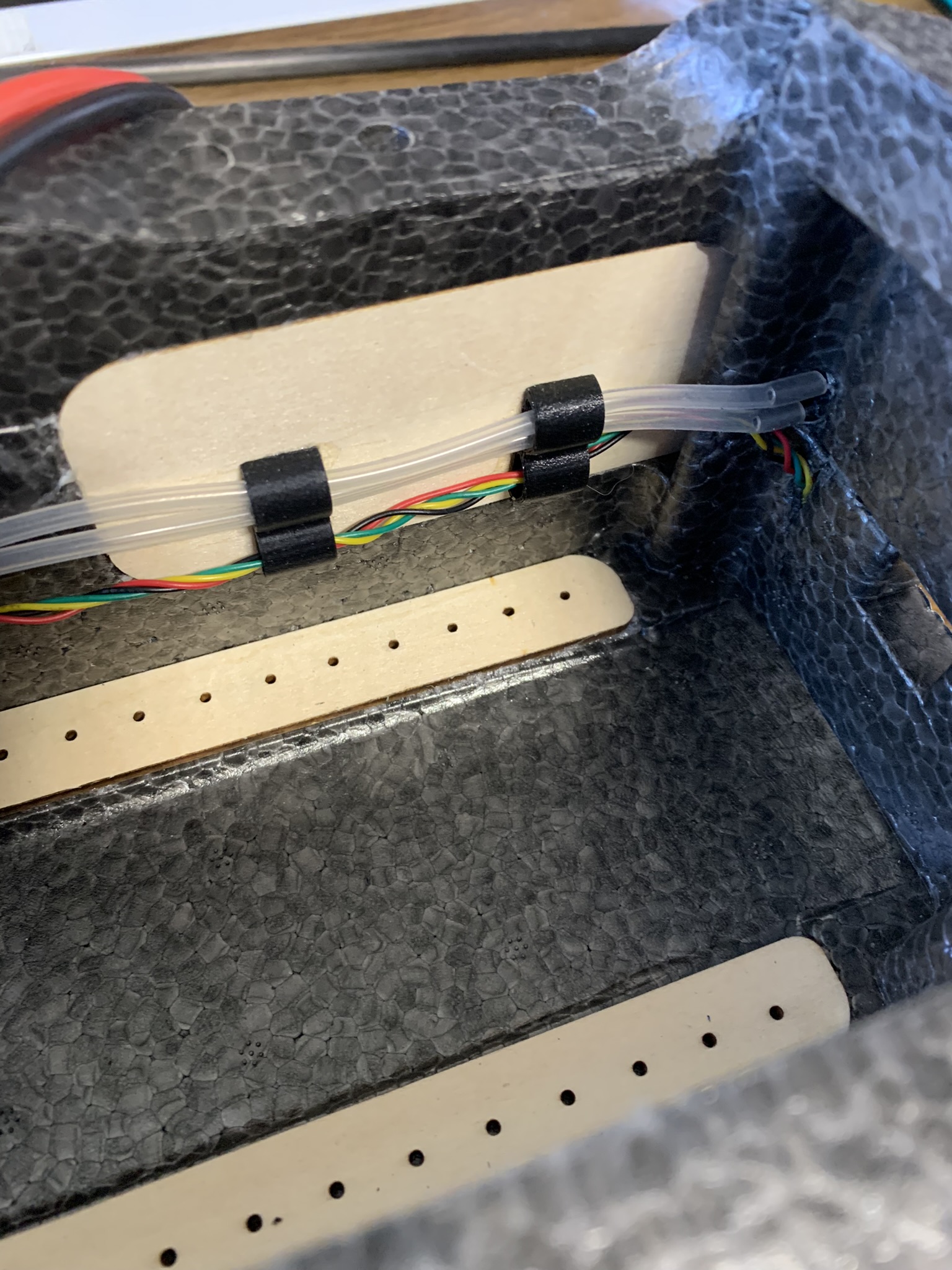

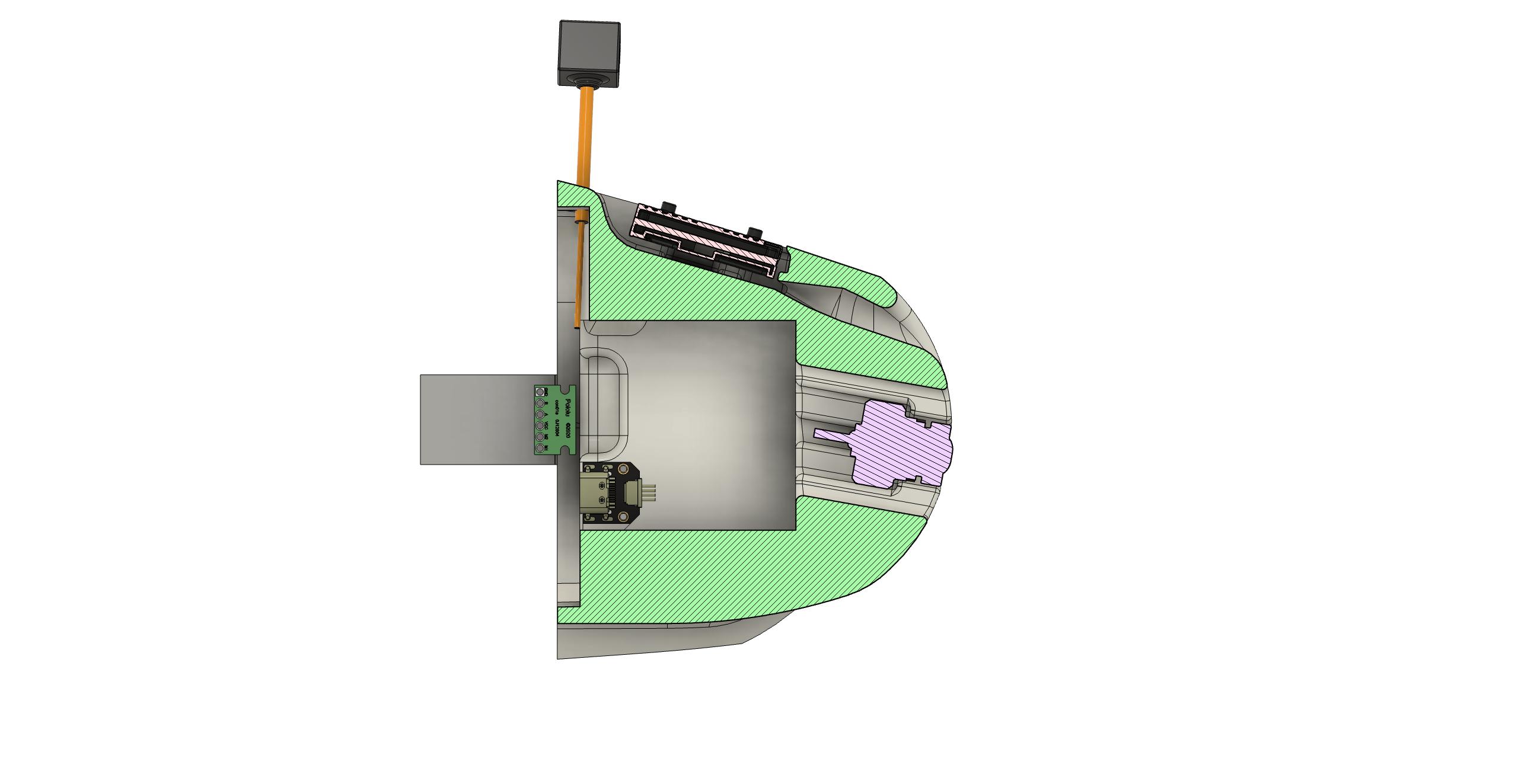

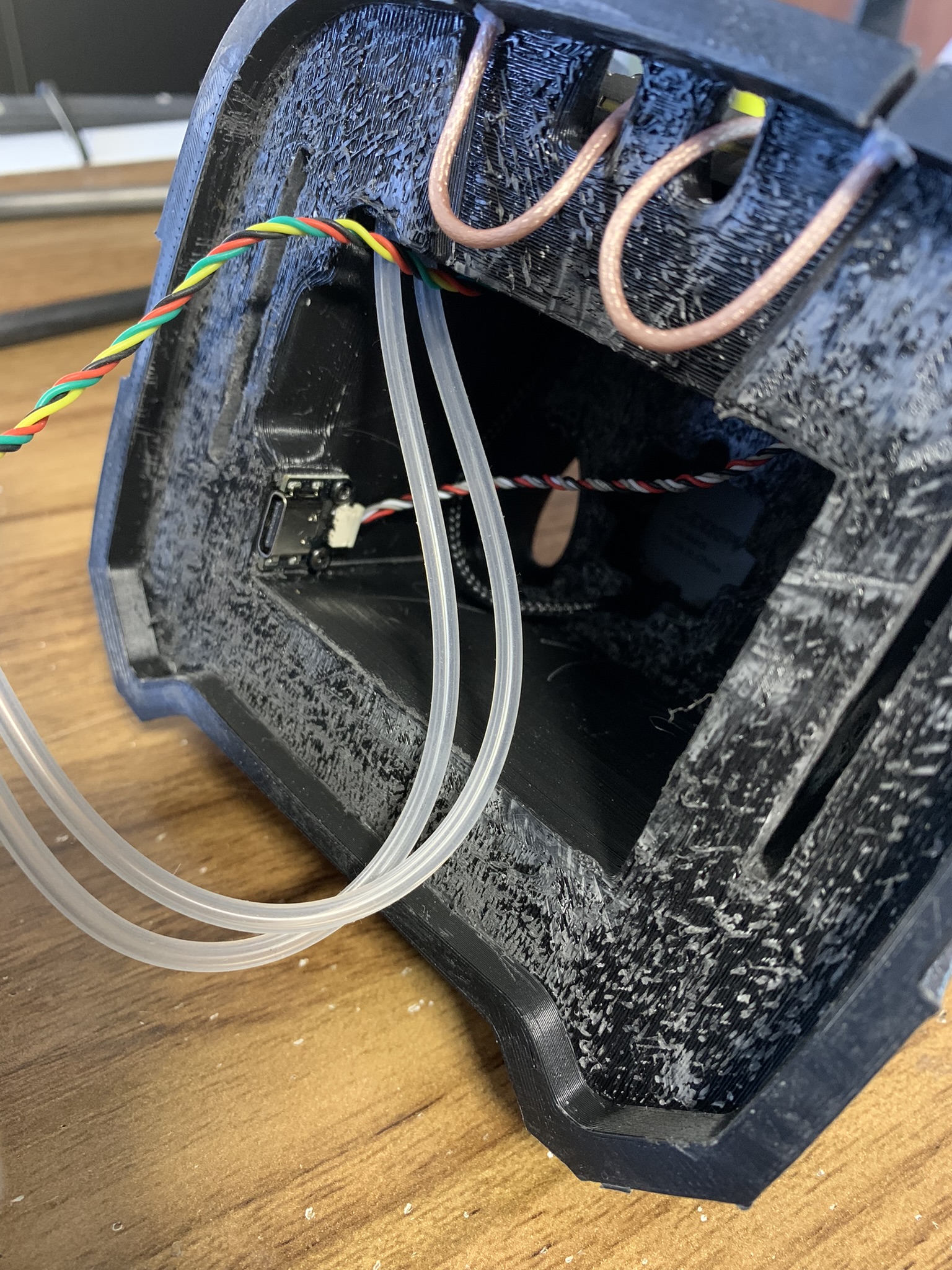

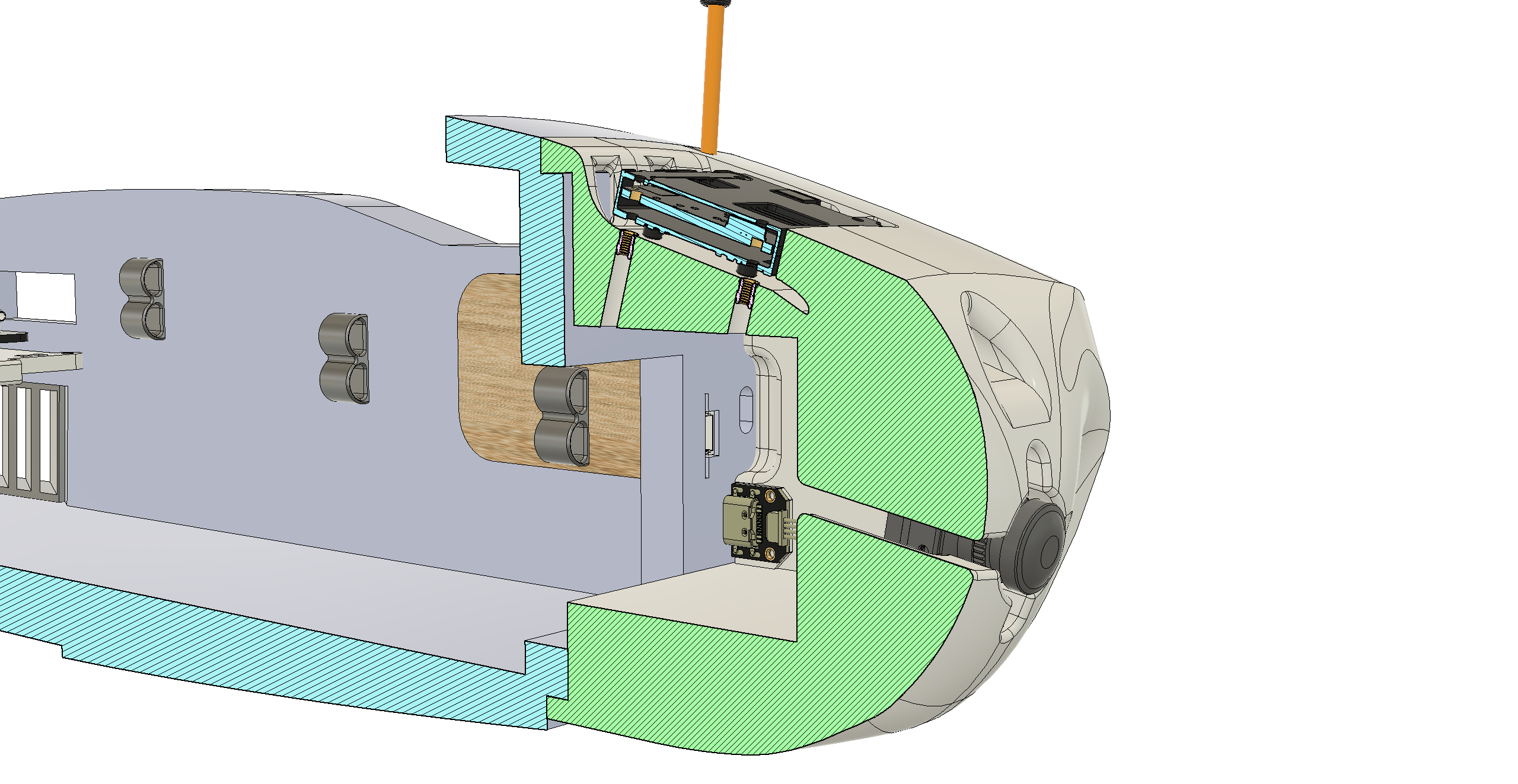

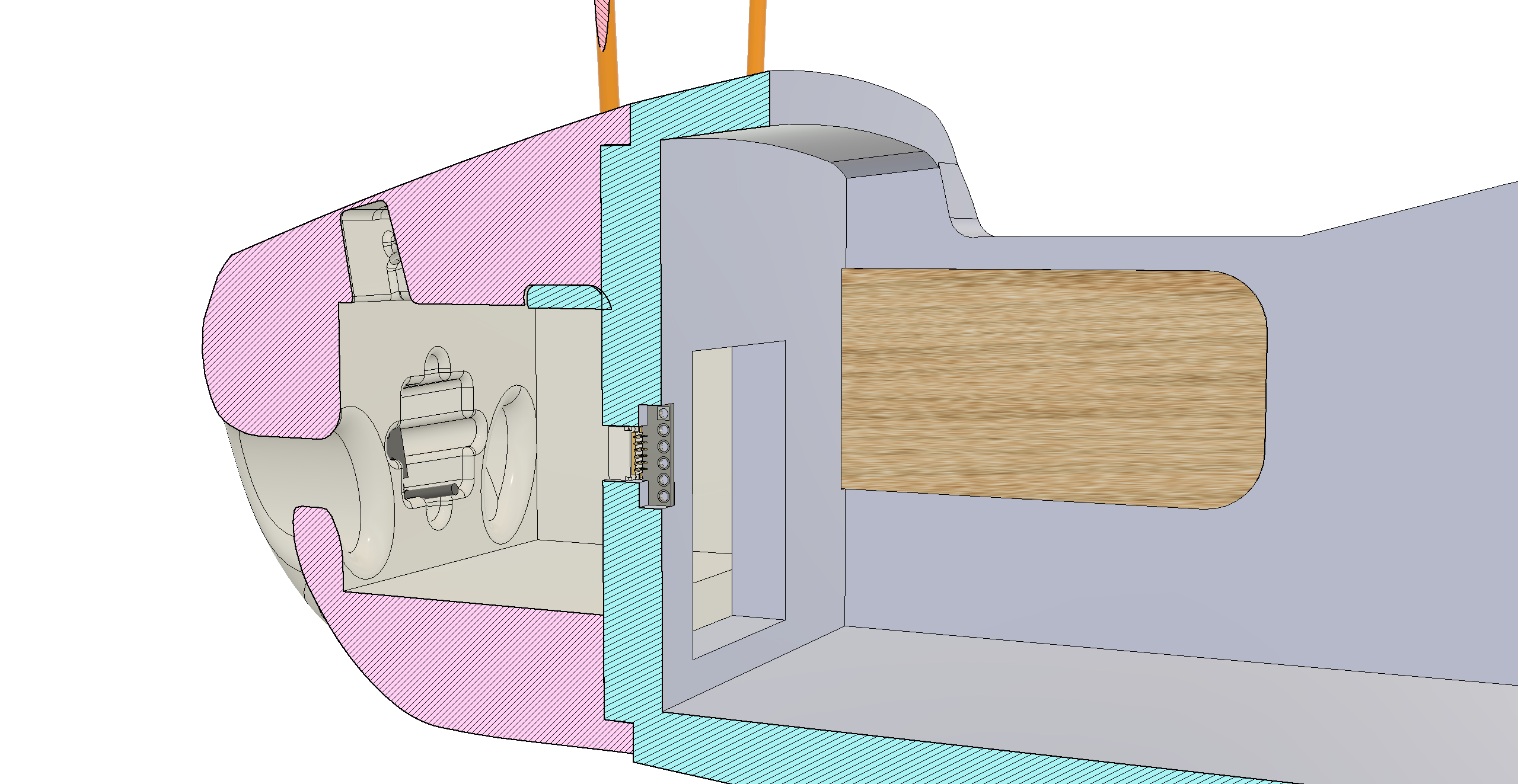

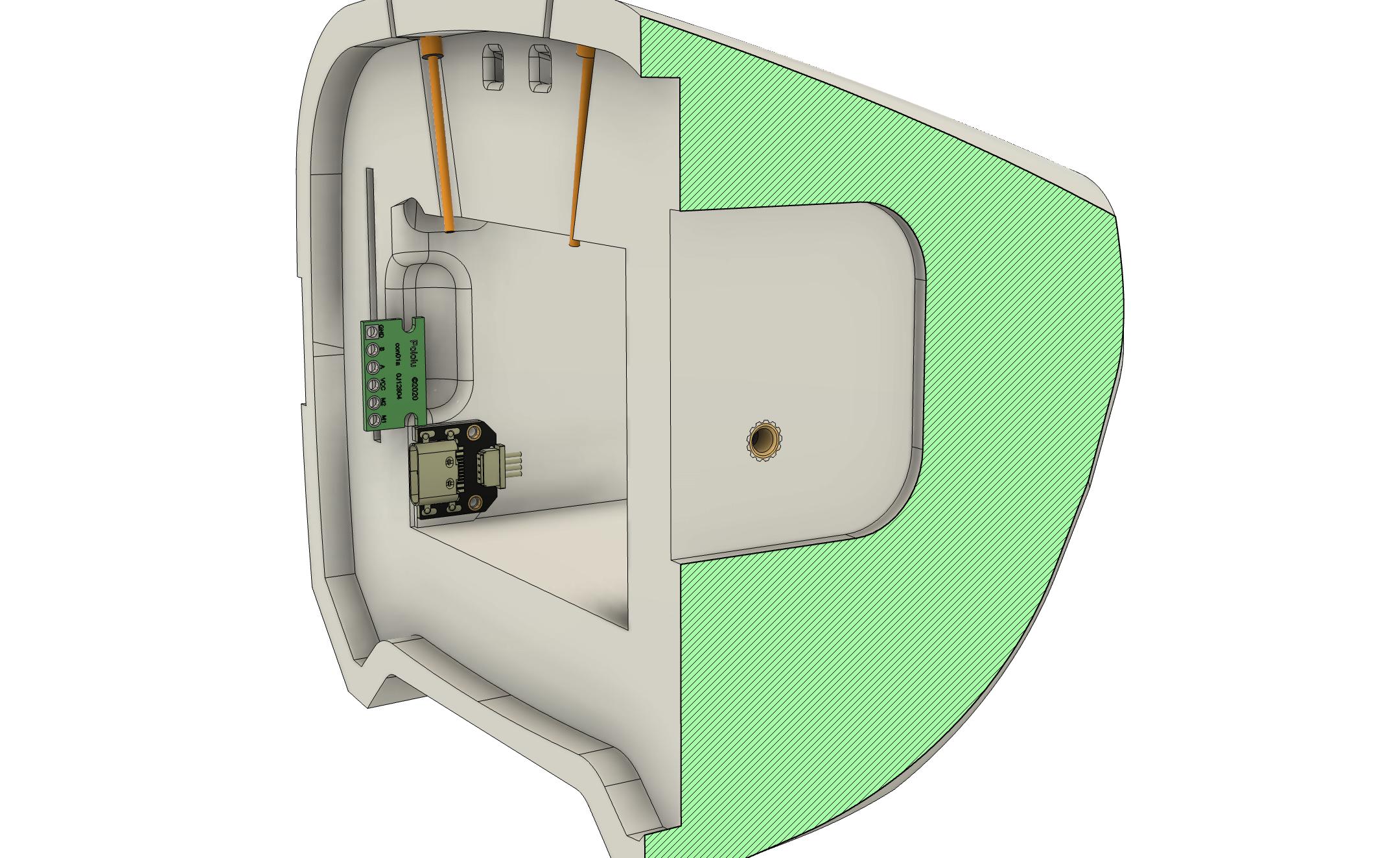

Từ ảnh bạn có thể thấy cách mọi thứ được đi dây và vị trí của ren nhiệt cần lắp.

Cuối cùng, cầu chì chính không có độ chính xác về kích thước. Nếu bạn định mô hình hoá bất cứ thứ gì từ nó, bạn nên bắt đầu lại và tự làm. Mình chỉ ước lượng nó để xem nó trông như thế nào với phần mũi khi mình đang mô hình hoá. Vì vậy, đừng sử dụng nó cho bất cứ thứ gì quan trọng.
