Guitar cổ điển thân đặc

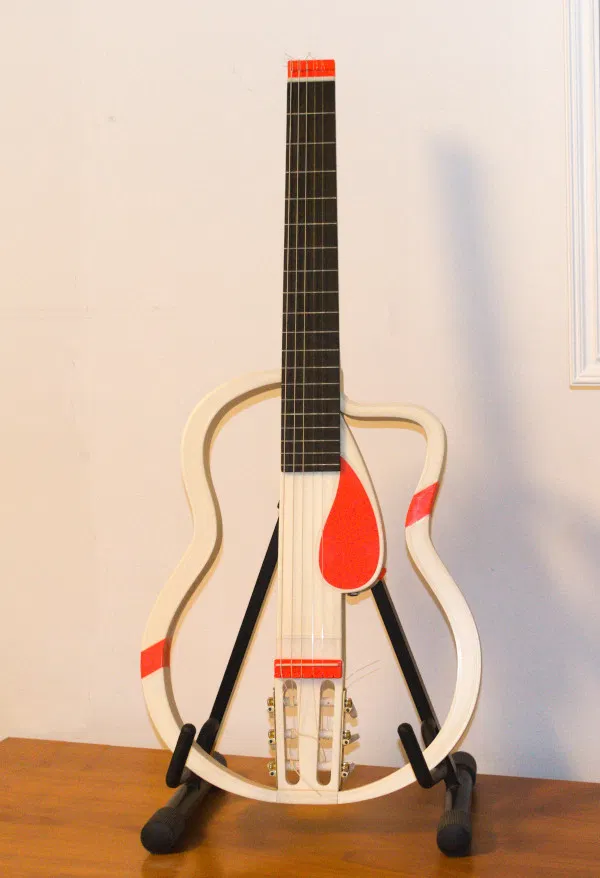

Đây là thiết kế cho một cây "travel" guitar dây nylon chạy điện. Nó tuân theo hình dáng truyền thống của một cây guitar hòa nhạc, với cần đàn nối vào thân đàn ở phím đàn thứ 12 (mặc dù phần cắt vát là một sự sai lệch so với thiết kế truyền thống). Cây đàn có chiều dài thang âm là 650 mm. Một mục tiêu thiết kế bổ sung là làm cho nó dễ vận chuyển, vì vậy tôi đã để các cạnh bên có thể tháo rời.

Đây là một thiết kế thử nghiệm. Tôi có thể sẽ xem lại nó với các sửa đổi và điều chỉnh.

Lưu ý: Tôi đã hoàn thành cây đàn này vào tuần cuối cùng của tháng 12 năm 2023. Vào cuối tháng 1 năm 2024, tôi nhận thấy cần đàn và thân đàn bị cong nhẹ dưới sức căng của dây. PLA dễ bị "creep" dưới áp lực liên tục. Hiệu ứng này không đáng kể và tôi đã có thể khắc phục nó bằng cách hạ thấp ngựa đàn (hoặc chính xác hơn là giảm chiều cao của lược đàn). Kể từ đó, không còn bị cong nữa (tôi viết những dòng này vào cuối tháng 4 năm 2024). Nếu bạn bắt tay vào chế tạo nhạc cụ này, hãy ghi nhớ hiệu ứng creep.

Cập nhật

• Ngày 28 tháng 12 năm 2023: Tải lên lần đầu.
• Ngày 6 tháng 1 năm 2024: Làm lược đàn rộng 4 mm và điều chỉnh ngựa đàn cho phù hợp. Vì khóa đàn (bộ máy chỉnh dây) giờ nằm sau lược đàn (thay vì sau đai ốc), nên việc có lược đàn rộng hơn là có lợi. Hạn chế là kích thước lược đàn này không phổ biến, vì vậy nếu bạn chế tạo lược đàn từ xương hoặc TUSQ, bạn sẽ phải mất thêm chút công sức để dũa hoặc phay vật liệu cho đúng độ dày.
• Ngày 29 tháng 1 năm 2024: Thêm thiết kế cho ngựa đàn được tùy chỉnh cho bộ phận pickup piezo ARTEC PG-333. File STL cho ngựa đàn này nằm trong một thư mục riêng, mặc dù ARTEC PG-333 hiện là bộ phận pickup được ưa chuộng cho cây đàn này.
• Ngày 4 tháng 7 năm 2024: Cập nhật đầy đủ, vì có phiên bản mới "".

In ấn và xử lý sau in

Tôi đã in cây đàn trong ảnh bằng PLA (Prusament Vanilla White). Nhìn lại, đó là một sai lầm (xem "lưu ý" gần đầu mô tả này). Tôi chọn PLA vì độ cứng của nó. Tuy nhiên, nhược điểm của PLA là nó dễ bị "creep" (đặc biệt ở nhiệt độ cao hơn). Tất cả các polyme đều bị "creep" ở một mức độ nào đó, nhưng PETG, ASA và PC thì ít bị hơn PLA. Do đó, tôi khuyên bạn nên sử dụng PETG.

Máy in của tôi là Prusa XL. Tôi đã sử dụng vòi phun 0.6 mm, và nhìn chung là chiều cao lớp 0.25 mm (và mọi thứ được in trên tấm "satin"). Ngoài ra:

• Đối với cần đàn, thân đàn và đầu đàn: 6 lớp vỏ (tường dọc 3.6 mm), 8 lớp trên và dưới, và tỷ lệ điền đầy 40% loại "lập phương" (để cân bằng giữa tốc độ in và độ bền).
• Đối với các cánh (hai bên thân đàn): 5 lớp vỏ, 8 lớp trên và dưới, và tỷ lệ điền đầy 20% (loại "lập phương").
• Đối với ngựa đàn: 4 lớp vỏ, 4 lớp trên & 8 lớp dưới, điền đầy 40% ("lập phương"). Lý do cho số lượng lớp dưới lớn là để lấp đầy khu vực bên dưới khe cho lược đàn, sao cho lược đàn (và bộ phận pickup piezo) nằm trên vật liệu điền đầy chắc chắn.
• Đối với chặn dây (đuôi đàn): 4 lớp vỏ, điền đầy 100% (vuông góc).
• Đối với đai ốc và lược đàn: 2 lớp vỏ, 5 lớp trên & 4 lớp dưới, điền đầy 100% (vuông góc). Đối với hai mô hình này, tôi đã sử dụng chiều cao lớp 0.15 mm, để có bề mặt mịn hơn.
• Đối với miếng gảy đàn (bộ che): 2 lớp vỏ, 5 lớp trên & 4 lớp dưới, điền đầy 20%.

Đặc biệt trên các cánh đàn, tôi nhận thấy PrusaSlicer đặt đường nối ở góc có góc nhọn nhất. Nhưng các góc có góc nhọn cũng có nguy cơ bị bong ra khỏi tấm đế in cao nhất (lớp đầu tiên), và điểm nối làm tăng nguy cơ đó. Vì vậy, đối với các cánh đàn, tôi thường xuyên đặt đường nối thủ công (công cụ tô màu đường nối), vào một góc có góc tù, hoặc ở giữa bề mặt phẳng sẽ được dán. Tôi đã làm điều này cho toàn bộ chiều cao, mặc dù nó chỉ quan trọng đối với lớp đầu tiên.

Sau khi in, bạn sẽ muốn làm mịn bề mặt (đặc biệt là trên cần đàn). Với mục đích này, tôi khuyên dùng dụng cụ cạo phẳng; nó cho kết quả nhanh hơn (và tốt hơn) so với chà nhám. Bạn vẫn cần chà nhám sau khi cạo, và đối với việc đó, hãy ưu tiên "chà nhám ướt" thay vì chà nhám khô.

Tôi khuyên dùng epoxy cho tất cả các bộ phận dán, nhưng hãy chọn loại keo epoxy phù hợp với nhựa (tôi đã sử dụng Bison Kombi Power).

Thiết kế & Chế tạo

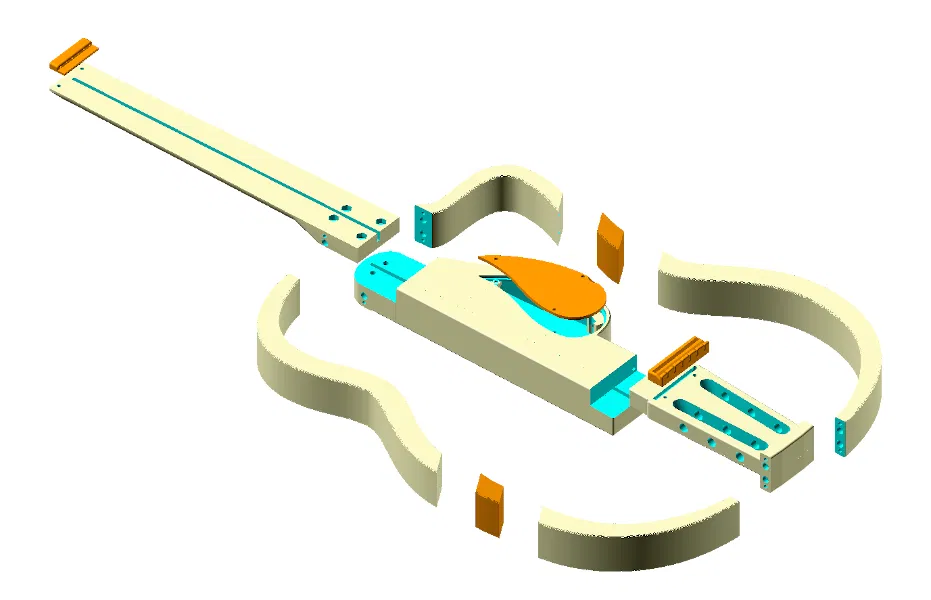

Thiết kế nằm trong OpenSCAD, và hầu hết các bộ phận đều có tệp thiết kế riêng. Tệp chung "guitar.scad" bao gồm các tệp khác và cho phép bạn chọn bộ phận để in; nó cũng có thể hiển thị cho bạn bản lắp ráp. Các cánh thân đàn (hai bên) và miếng gảy đàn là ngoại lệ: tôi đã vẽ hình dạng cơ bản của chúng trong Inkscape, sau đó nhập các tệp SVG vào tập lệnh OpenSCAD. Một vấn đề là toán tử Minkowski không hoạt động trên SVG đã nhập (tôi dự định sử dụng toán tử Minkowski để làm tròn cạnh). Do đó, tôi đã mô phỏng việc làm tròn bằng cách xếp chồng các lát cắt của SVG (đã kéo dài) với cùng chiều cao với chiều cao lớp. Nó cho kết quả khá tốt (cần một chút xử lý sau in bằng dụng cụ cạo phẳng).

Không phải mọi thứ đều được in 3D. Mặt phím đàn là gỗ; trong trường hợp của tôi là gỗ mun. Một thanh nhôm chạy dọc cần đàn, để tăng thêm độ cứng và (hy vọng) bù đắp cho sự "creep" của vật liệu nhựa. Một thanh khác chạy dọc thân đàn; điều này có thể không cần thiết, vì thân đàn chắc chắn hơn, nhưng thanh này cũng chạy dọc theo đầu đàn, nơi có thể cần thêm sức mạnh.

Các bộ phận dán thường có lỗ cho các chốt. Các chốt này dùng để căn chỉnh và tăng cường độ bền. Ý tưởng là các chốt được cắt từ thanh kim loại (đường kính 4 mm). Tất cả các chốt trong thiết kế này đều dài 10 mm.

Khi nói đến tùy chỉnh, điểm dừng đầu tiên là tệp "settings.scad" có hầu hết các kích thước và tùy chọn. Tuy nhiên, khi thay đổi một giá trị, các giá trị khác cũng có thể cần được điều chỉnh. Một số kích thước hoặc hình dạng cũng được mã hóa cứng trong các tập lệnh khác nhau.

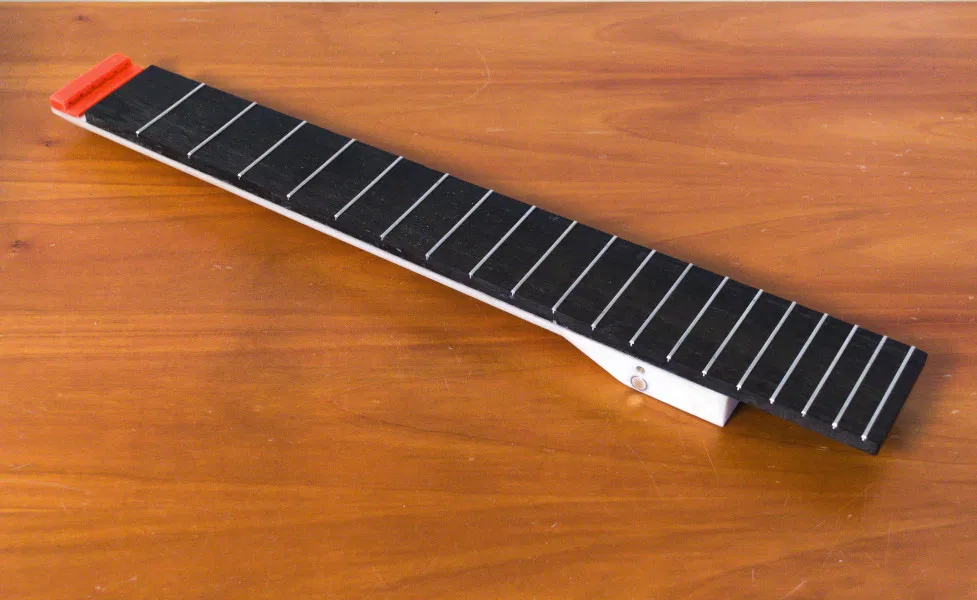

Cần đàn

Cần đàn được in với "bề mặt phím đàn" trên tấm đế in.

Cần đàn được bắt vít vào thân đàn. Cần đàn giữ bốn đai ốc M6. Cũng có các vòng đệm bên dưới đai ốc, và chúng được bọc kín. Do đó, máy in phải tạm dừng ở đúng độ cao để chèn các vòng đệm. Khi sử dụng chiều cao lớp 0.25 mm, điểm tạm dừng là ở 6.95 mm. (Các đai ốc cũng được bọc kín sau khi phím đàn được dán lên.) Ngoài ra, có một lớp cầu nối duy nhất phía trên các vòng đệm (vì vậy lỗ không hoàn toàn xuyên qua); điều này là để tránh "cầu nối nổi" trong bản in đã cắt lát. (Tôi nghe nói kỹ thuật này được gọi là cầu nối hy sinh.) Bạn phải sử dụng mũi khoan 6 mm để hoàn thiện các lỗ.

Thanh nhôm (4 x 10 x 390 mm) phải được dán vào cần đàn trước khi dán phím đàn. Và trước khi dán phím đàn, hãy chèn các đai ốc M6. Mẹo: đặt các miếng dán tròn nhỏ lên trên mỗi đai ốc, để tránh keo nhỏ giọt vào đai ốc.

Tôi thường không quan tâm nhiều đến các đường vân in nhìn thấy được, nhưng bạn sẽ muốn cần đàn mịn. Vì vậy, việc xử lý sau in là cần thiết. Xem phần "In ấn và xử lý sau in" để biết một số mẹo.

Chặn dây

Bộ chặn dây là phần ở cuối cần đàn, nơi dây đàn được buộc. Bộ phận này được dán vào cần đàn. Có hai chốt căn chỉnh để giữ đúng vị trí và làm cho cấu trúc chắc chắn hơn.

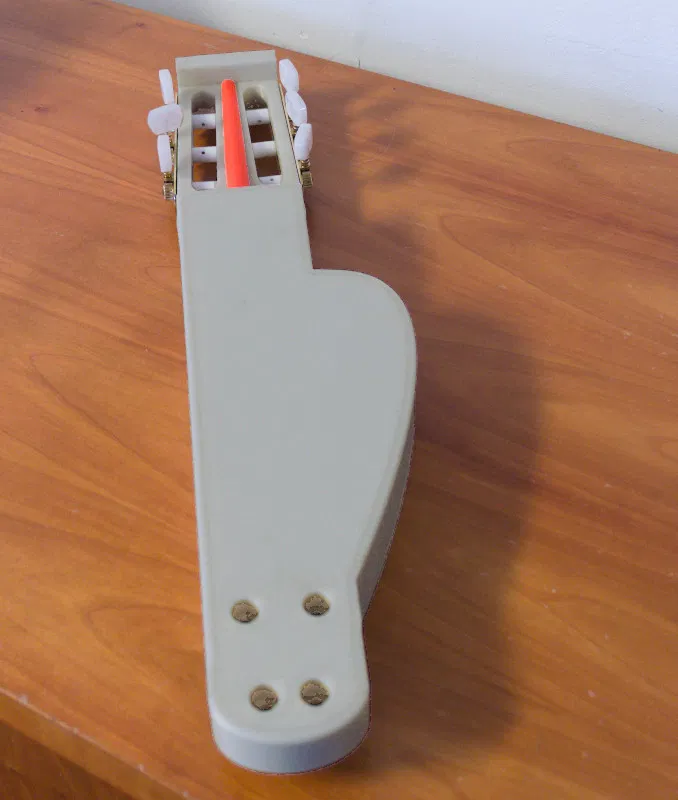

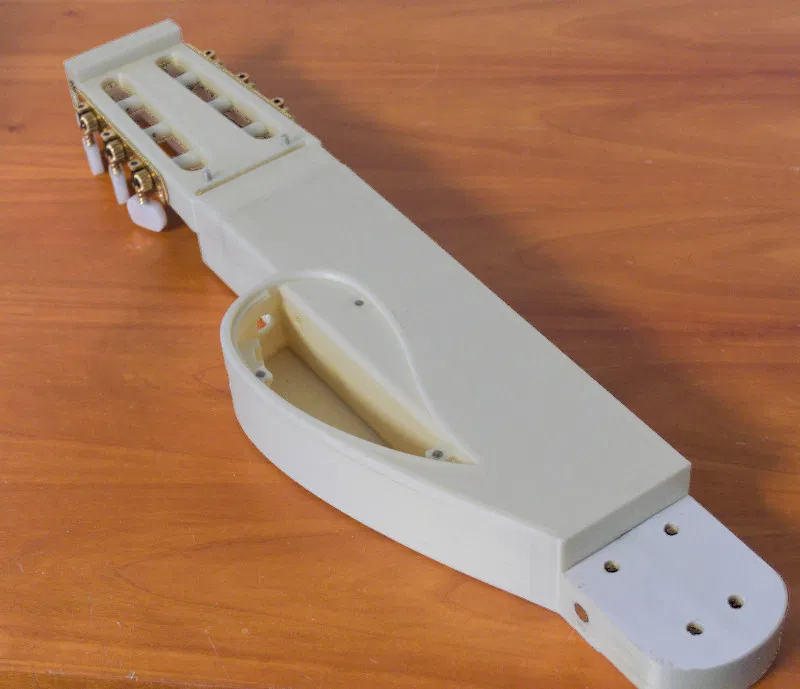

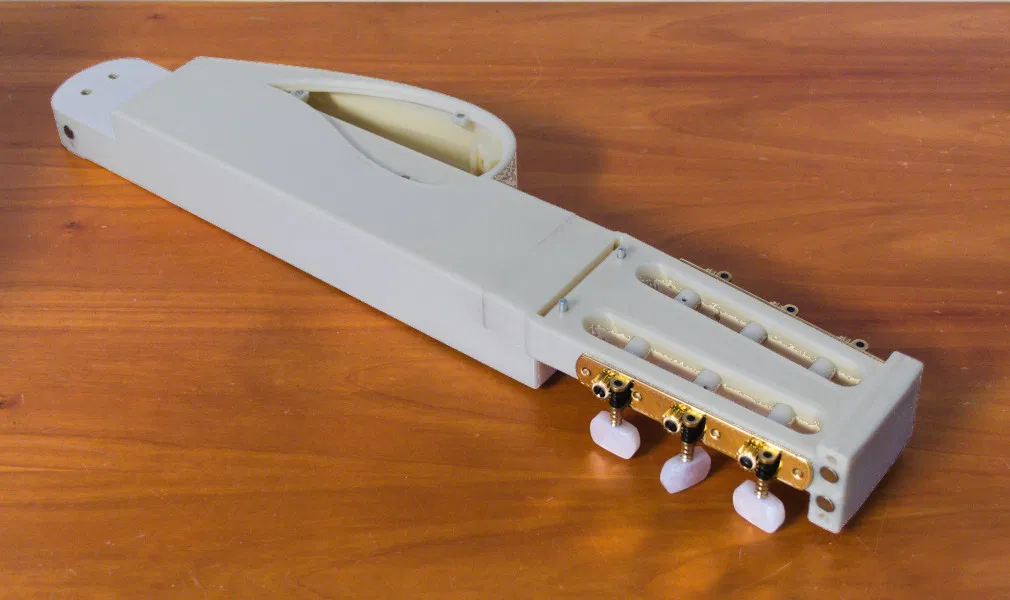

Thân đàn

Thân đàn được in với mặt trên hướng lên trên (mặt dưới trên tấm đế in). Nó không cần vật liệu hỗ trợ, nhưng bốn lỗ 6 mm (để bắt vít cần đàn vào thân đàn) cần được khoan xuyên qua; để tránh cầu nối nổi, tôi đã sử dụng cùng một kỹ thuật như với cần đàn.

Một thanh nhôm (4 x 10 x 480 mm) chạy dọc toàn bộ thân đàn. Trên thực tế, nó nhô ra khỏi thân đàn, vì đầu đàn cũng lắp trên thanh này.

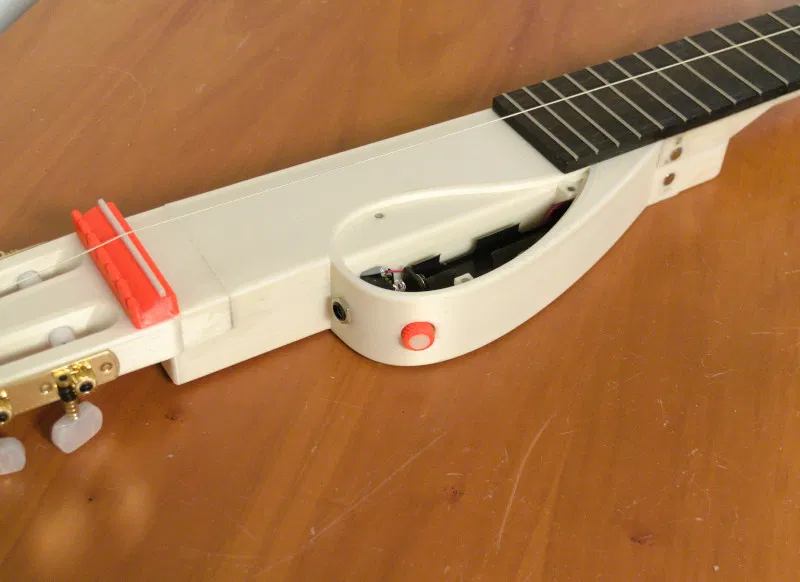

Phần được gọi là "hộp" là một hộp rỗng hình giọt nước chứa ổ cắm TRS 6.35 mm, núm âm lượng và pin (cộng với bộ khuếch đại trước có thể có). Nó được in như một bộ phận tích hợp của thân đàn. Tôi đã in phần hẹp của hộp có hỗ trợ (một "vật hỗ trợ tăng cường" trong PrusaSlicer), để hỗ trợ bề mặt trên cùng. Tuy nhiên, tôi chưa kiểm tra xem có thực sự cần hỗ trợ hay không.

Miếng gảy đàn đóng vai trò là bộ che cho hộp. Miếng gảy đàn được gắn vào hộp bằng nam châm; có ba nam châm ở gờ trên của hộp, và ba nam châm tương ứng ở miếng gảy đàn.

Đầu đàn

"Đầu đàn" nằm ở phía dưới thân đàn, thay vì ở cuối cần đàn; "đuôi" có lẽ là một thuật ngữ phù hợp hơn cho nó, nhưng tôi vẫn gọi nó là "đầu đàn".

Đầu đàn được in thành hai phần, để không cần hỗ trợ và chất lượng bề mặt trên cùng là tốt nhất. Hai chốt căn chỉnh giúp dán hai phần lại với nhau. Đầu đàn sau đó trượt lên thanh nhôm chạy dọc thân đàn, và được dán vào thân đàn.

Ở mặt sau của đầu đàn có một bộ che để đậy thanh nhôm. Tôi đã in nó có hỗ trợ và với chiều cao lớp 0.15 mm, để có bề mặt khá mịn. Điều này làm giảm lượng công việc xử lý sau in (để có bề mặt thực sự mịn).

Khóa đàn (cơ chế điều chỉnh dây) cho guitar cổ điển thường có trang trí ở đầu. Trên đầu đàn tiêu chuẩn, có đủ không gian cho điều đó. Đối với đầu đàn đảo ngược của chúng tôi, không gian bị hạn chế, mặc dù vậy, và bạn sẽ phải tìm các khóa đàn nhỏ gọn hơn (về chiều dài). Hai lựa chọn phù hợp được liệt kê trong danh sách vật liệu bên dưới. Các khóa đàn riêng lẻ của mẫu "Gebr. Van Gent" "56.01.G" rất thú vị vì chúng cho phép bạn đặt các bộ điều chỉnh gần nhau hơn so với khoảng cách tiêu chuẩn 35 mm. Tôi tình cờ mua được các bộ điều chỉnh Rubner "kiểu thẳng" với giá hời, vì vậy tôi đã quyết định sử dụng chúng và giữ nguyên khoảng cách tiêu chuẩn.

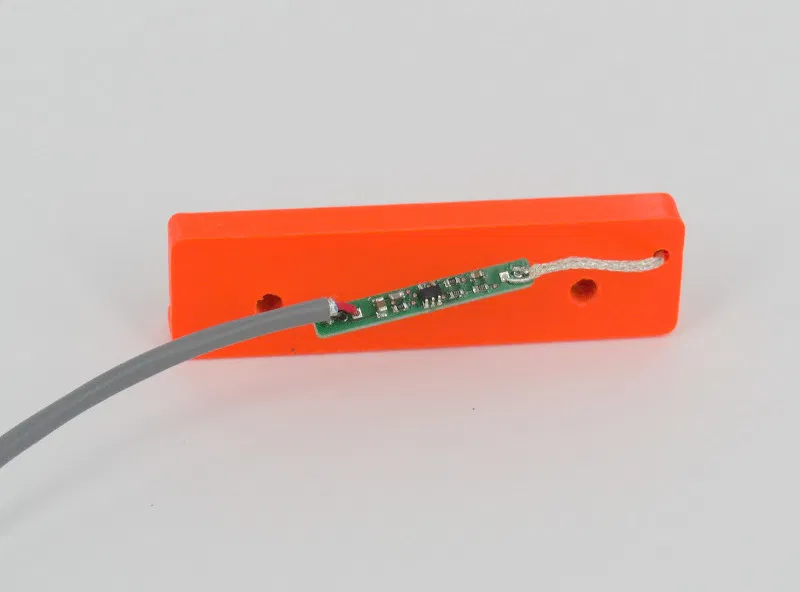

Có một khe cắm ở đầu đàn sẽ được che bởi ngựa đàn. Phần này được gọi là "hốc" trong mã nguồn. Bộ khuếch đại trước cho bộ phận pickup piezo tùy chỉnh nằm trong hốc này (để cáp trở kháng cao càng ngắn càng tốt). Nếu bạn sử dụng bộ khuếch đại trước có sẵn (hoặc bỏ qua bộ khuếch đại trước), bạn cũng không cần hốc. Bạn có thể đặt cài đặt độ sâu "hốc" thành không để loại bỏ hốc (xem thêm ghi chú trong phần "Ngựa đàn", bên dưới).

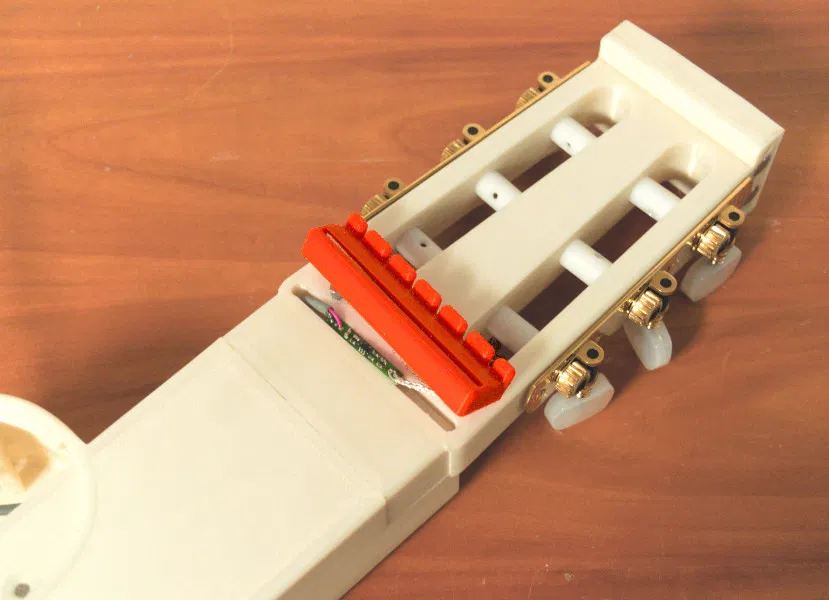

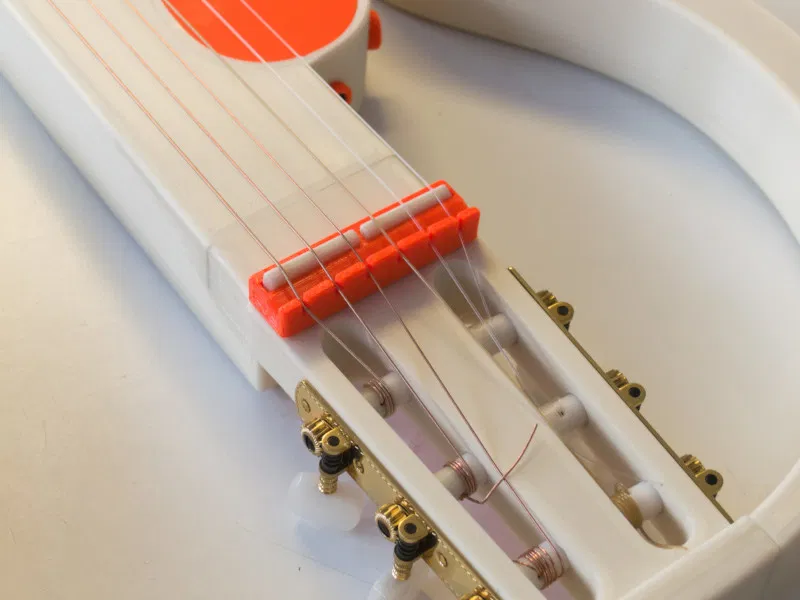

Ngựa đàn

Trong ngựa đàn có một khe cho lược đàn. Bộ phận pickup piezo cũng nằm trong khe này. Ở một đầu của khe, có một lỗ cho cáp của bộ phận pickup. Tùy thuộc vào việc có một "hốc" bên dưới ngựa đàn hay không (xem ghi chú cho "Đầu đàn", bên trên), lỗ này sẽ nằm ở một đầu khác của khe. Khi có hốc, lỗ sẽ nằm gần các dây trầm; khi không có hốc, nó sẽ nằm gần các dây cao.

Cập nhật ngày 29 tháng 1 năm 2024: Cũng có một tùy chọn cho "bộ phận pickup chia 3+3", chẳng hạn như ARTEC PG-333. Đây là một cặp bộ phận pickup, mỗi bộ phận bao phủ ba dây. Tùy chọn bộ phận pickup chia được kích hoạt bằng cách đặt kích thước Saddle_Split thành một giá trị khác không (trong settings.scad). Khi đó, sẽ có hai lỗ trên ngựa đàn cho cáp bộ phận pickup, một lỗ ở mỗi đầu. Bạn cũng cần có một hốc trong đầu đàn để luồn một trong các cáp qua.

Lưu ý: Tệp STL cho ngựa đàn này nằm trong một thư mục riêng: “STL files - option: dual bridge & saddle for ARTEC PG-333”.

Ở mặt sau của ngựa đàn có một loạt các hình dạng giống như răng cưa, dùng để giữ các dây đàn đúng khoảng cách. Trong mã nguồn, bộ phận này được gọi là "lược" (comb).

Tôi dán các chốt căn chỉnh cho ngựa đàn vào đầu đàn, nhưng tôi không dán ngựa đàn vào thân đàn/đầu đàn. Thay vào đó, tôi để ngựa đàn có thể tháo rời, để tôi vẫn có thể tiếp cận dây nối với bộ phận pickup piezo.

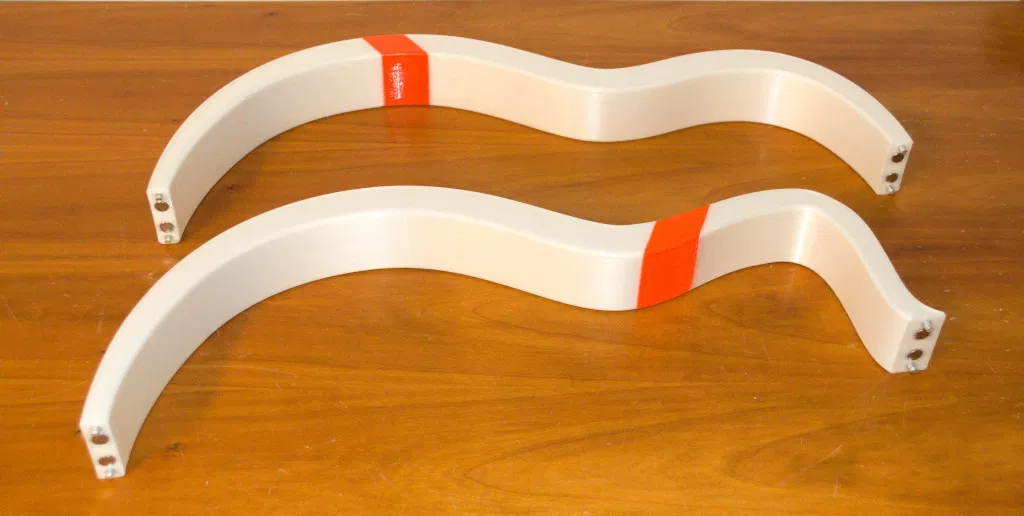

Cánh đàn

Các cạnh bên có thể tháo rời của thân đàn được gọi là "cánh đàn" trong mã nguồn OpenSCAD. Việc phân loại "trái" và "phải" là tương đối khi nhìn vào cây đàn khi nó đứng thẳng (và từ hướng mặt trước). Nói cách khác, cánh "phải" nằm gần các dây cao, cánh "trái" nằm gần các dây trầm.

Các cánh đàn sử dụng chốt để căn chỉnh với thân đàn. Các chốt được thiết kế để vừa khít với các cánh đàn, nhưng dễ dàng luồn vào các lỗ tương ứng trong thân đàn (do đó, thân đàn có dung sai lớn hơn đối với các chốt này). Các cánh đàn sau đó cũng được giữ vào thân đàn bằng nam châm neodymium.

Các cánh đàn quá lớn để in như một đơn vị duy nhất, ngay cả trên Prusa XL. Do đó, tôi đã cắt chúng thành nhiều phần. Bạn có thể chọn sử dụng công cụ cắt trong phần mềm cắt lát, nhưng tôi đã sử dụng OpenSCAD. Lý do là bạn sẽ không thể che giấu "vết cắt", và mẹo cũ là: nhấn mạnh những gì bạn không thể che giấu. Vì vậy, ý tưởng là làm cho vết cắt trở thành một phần của thiết kế; trong trường hợp này, với sự thay đổi màu sắc. Và kết quả là, tôi muốn các vết cắt được căn chỉnh và song song trên cả hai cánh đàn. Và điều này dễ thực hiện hơn trong OpenSCAD so với phần mềm cắt lát.

Đai ốc và Lược đàn

Nói chung, các thợ làm đàn sẽ khuyên không nên dùng đai ốc hoặc lược đàn làm bằng nhựa; các vật liệu được ưa chuộng là xương và TUSQ (vật liệu tổng hợp được cho là bắt chước đặc tính âm sắc của xương và ngà voi). Tất nhiên, bạn có thể tuân theo khuyến nghị đó, và mua một bộ đai ốc và lược đàn bán thành phẩm làm từ xương hoặc TUSQ, và tạo hình chúng thành dạng cuối cùng.

Tuy nhiên, tôi vẫn bao gồm một đai ốc và một lược đàn trong thiết kế. Động lực là "nhựa" là một thuật ngữ rất chung chung. Có nhiều loại polyme tổng hợp, với các đặc tính khác nhau, tất cả đều được gọi là "nhựa" (thực tế, TUSQ cũng là một polyme tổng hợp). Khi bạn chọn in đai ốc và lược đàn, tôi khuyên dùng PLA hơn PETG, xem xét độ cứng của vật liệu; và rõ ràng là tôi khuyên dùng điền đầy 100%.

Một ghi chú khác: theo thông tin tôi tìm được, PETG có độ cứng "Rockwell" cao hơn PLA, nhưng một bài kiểm tra cào đơn giản cho thấy điều ngược lại. Cụ thể hơn, tôi đã in một đai ốc bằng cả Prusament PLA và Prusament PETG. Đai ốc PLA làm trầy xước đai ốc PETG, nhưng đai ốc PETG không làm trầy xước đai ốc PLA.

Lược đàn được in có kích thước cho phép action 3 mm ở dây E cao và 4 mm ở dây E trầm. Đây là các giá trị tiêu chuẩn cho một cây guitar cổ điển (action là khoảng cách giữa dây đàn và phím đàn, đo ở phím đàn thứ 12). Tuy nhiên, chiều cao cuối cùng của lược đàn cũng phụ thuộc vào độ dày của bộ phận pickup dưới ngựa đàn. Tôi đã sử dụng bộ phận pickup dưới ngựa đàn Shadow SH097, đó là cơ sở để chế tạo lược đàn. Khi sử dụng bộ phận pickup khác, bạn có thể cần điều chỉnh kích thước lược đàn (bạn cũng có thể cần điều chỉnh kích thước ngựa đàn trong trường hợp đó).

Cập nhật ngày 6 tháng 1 năm 2024: Thiết kế ban đầu dành cho lược đàn dày 2.5 mm. Đây là giá trị khá phổ biến cho guitar cổ điển. Tuy nhiên, với bộ máy chỉnh dây nằm sau ngựa đàn, có nhiều ma sát hơn từ dây đàn lên lược đàn. Do đó, tôi đã thay đổi thiết kế để sử dụng lược đàn dày 4 mm. Các tệp STL đã được cập nhật. Các thiết kế ban đầu cho ngựa đàn và lược đàn nằm trong một thư mục riêng. (Tất nhiên, bạn cũng có thể tùy chỉnh độ rộng của lược đàn trong tập lệnh OpenSCAD.)

Cập nhật ngày 29 tháng 1 năm 2024: Xem thư mục “STL files - option: dual bridge & saddle for ARTEC PG-333” cho ngựa đàn & lược đàn cho bộ phận pickup được ưa chuộng cho cây đàn này.

Núm cho bộ điều khiển âm lượng

Tôi không thiết kế núm cho chiết áp, vì đã có thiết kế phù hợp. Thực tế, có nhiều hơn một: tìm kiếm "núm EC11" trên Printables.com hoặc các trang khác. Thiết kế cuối cùng tôi sử dụng được tạo ra bằng tập lệnh "" của Francois Polito, có sẵn trên Printables.com. Tập lệnh đó thực sự dành cho vít máy có đầu lục giác, nhưng bạn có thể điều chỉnh cài đặt để tạo ra một núm vừa với trục kiểu EC11 có rãnh của chiết áp.

Điện tử

Lựa chọn ban đầu của tôi cho bộ phận pickup dưới ngựa đàn là Shadow SH097. Fishman AGX094 là một lựa chọn thay thế với kích thước gần như tương tự. Bạn có thể sử dụng bộ phận pickup khác, nhưng chiều dài khe (cho lược đàn) và vị trí lỗ trên ngựa đàn cho cáp có thể cần được điều chỉnh.

Lựa chọn hiện tại của tôi là ARTEC PG-333. Đây thực sự là một cặp bộ phận pickup, mỗi bộ phận bao phủ ba dây. Do đó, bạn có một bộ phận pickup riêng cho dây trầm và dây cao.

Các bộ phận pickup dưới ngựa đàn này là các phần tử piezo. Khi bộ phận pickup piezo được kết nối với bộ khuếch đại (trước) có trở kháng đầu vào tiêu chuẩn từ 20 kΩ đến 50 kΩ, nó có xu hướng phát ra âm thanh khá mỏng. Điều này là do bộ phận pickup có một tụ điện nối tiếp ngầm khoảng 1 nF, vì vậy nó tạo thành một bộ lọc thông cao với trở kháng đầu vào tương đối thấp của bộ khuếch đại. Điều này loại bỏ âm trầm. Do đó, cần có bộ khuếch đại trước có trở kháng đầu vào cao. Tôi cung cấp sơ đồ và bố cục PCB cho thiết kế bộ khuếch đại trước của tôi trên GitHub. Các thiết kế nằm trong KiCAD, nhưng cũng bao gồm các tệp Gerber cho PCB và một tệp PDF cho sơ đồ.

Kênh đơn

Bộ khuếch đại trước này phù hợp với Shadow SH097 hoặc Fishman AGX094 (hoặc tương tự). Nó là một mạch đơn giản dựa trên opamp. Mạch được thiết kế để nhỏ gọn nhất có thể, để vừa với hốc bên dưới ngựa đàn. Lý do là đầu vào trở kháng cao dễ bị nhiễu sóng vô tuyến, và dây dài hoạt động như một ăng-ten. Đây là lý do tại sao tôi muốn bộ khuếch đại trước ở gần bộ phận pickup, ngay bên dưới ngựa đàn.

Phạm vi điện áp của opamp là 4.5 V đến 36 V, vì vậy bạn có thể sử dụng khối pin 9 V hoặc bốn pin sạc NiMH 1.2 V. Mức tiêu thụ điện năng thấp, khoảng 2.5 mA, vì vậy pin nên dùng được lâu.

Kênh đôi

Bộ khuếch đại trước kênh đôi dành cho ARTEC PG-333. Nó lớn hơn nhiều, vì nó sử dụng ba opamp. Do đó, nó sẽ không vừa bên dưới ngựa đàn. Bộ khuếch đại trước có hai kênh riêng biệt (gần như giống hệt nhau) cho hai bộ phận pickup, và một tầng opamp thứ ba để trộn cả hai. Kênh "cao" có một chiết áp điều chỉnh, vì vậy bạn có thể điều chỉnh độ lợi của các dây cao (trong giới hạn) so với các dây trầm.

Phạm vi điện áp của bộ khuếch đại trước này giống với bộ khuếch đại trước kênh đơn: 4.5 V đến 36 V. Do có ba opamp, mức tiêu thụ điện năng khoảng 6 mA. Với pin kiềm 9 V, có thể mong đợi 80 giờ chơi.

Bộ điều khiển âm lượng và ổ cắm TRS

Khi sử dụng bộ khuếch đại trước kênh đơn được gắn bên dưới ngựa đàn, cáp chạy từ đầu ra của bộ khuếch đại trước đến chiết áp (bộ điều khiển âm lượng), ổ cắm đầu ra và pin, cần có hai dây dẫn và lớp chống nhiễu. Một dây dẫn mang tín hiệu âm thanh, dây kia mang nguồn điện cho bộ khuếch đại trước.

Xem sơ đồ mạch của bộ khuếch đại trước để biết cách đấu dây ổ cắm, chiết áp và bộ khuếch đại trước. Chiết áp được chỉ định là 20 kΩ trong sơ đồ mạch, nhưng 50 kΩ cũng được. Lưu ý rằng tôi đã sử dụng ổ cắm TRS âm thanh nổi, và đấu dây pin sao cho bộ khuếch đại trước chỉ được cấp nguồn khi cắm giắc cắm mono 6.35 mm vào (nghĩa là nếu bạn rút cáp ra, bộ khuếch đại trước sẽ ngắt kết nối khỏi pin).

Danh sách Vật liệu

Danh sách này không bao gồm tất cả các bộ phận in.

Số lượng

Mô tả

4

Vít máy M6 x 35 mm, đầu tròn hoặc hình trụ (để cố định cần đàn vào thân đàn)

4

Đai ốc tiêu chuẩn M6

8

Vòng đệm cho vít M6 (đường kính 12 mm, dày tối đa 1.5 mm)

22

Chốt kim loại, đường kính 4 mm, dài 10 mm (ví dụ: cắt từ thanh nhôm/thép)

2

Thanh nhôm 4 x 10 mm, dài 390 mm (cần đàn) và 480 mm (thân đàn/đầu đàn)

16

Nam châm đĩa Neodymium, đường kính 8 mm, dày 4 mm

6

Nam châm đĩa Neodymium, đường kính 4 mm, dày 2 mm

1

Mặt phím đàn có phím đàn (phím đàn guitar cổ điển thường rộng 2 mm, cao 1 mm; ví dụ: Dunlop 6230)

1

Bộ khóa đàn, ví dụ: Ortega OTMDLX-GOBK, Rubner "kiểu thẳng", Gebr. Van Gent 56.01.G

1

Bộ phận pickup piezo dưới ngựa đàn, ví dụ: ARTEC PG-333, Shadow SH097 hoặc Fishman AGX094

1

Bộ khuếch đại trước Piezo (tùy chọn, nhưng được khuyến nghị)

1

Ổ cắm TRS 6.35 mm, ví dụ: Switchcraft MN112BX hoặc NL113BX

1

Chiết áp log 20k, ví dụ: Bourns PTD901-2015-A203

1

Cáp được che chắn 2 lõi, đường kính khoảng 3 mm (dài khoảng 30 cm)

1

Kẹp pin (cho bộ khuếch đại trước)

Lời cảm ơn

Mã vẽ Bezier được viết bởi William A. Adams (https://www.thingiverse.com/thing:8443).

Núm cho chiết áp được tạo ra bằng tập lệnh "Bộ tạo núm có rãnh" của Francois Polito (), và được phân phối theo giấy phép GPL 3.

Dòng sản phẩm Yamaha Silent Guitars đã truyền cảm hứng cho thiết kế này.
