Voron2.4 GE5C Z Joint Remix

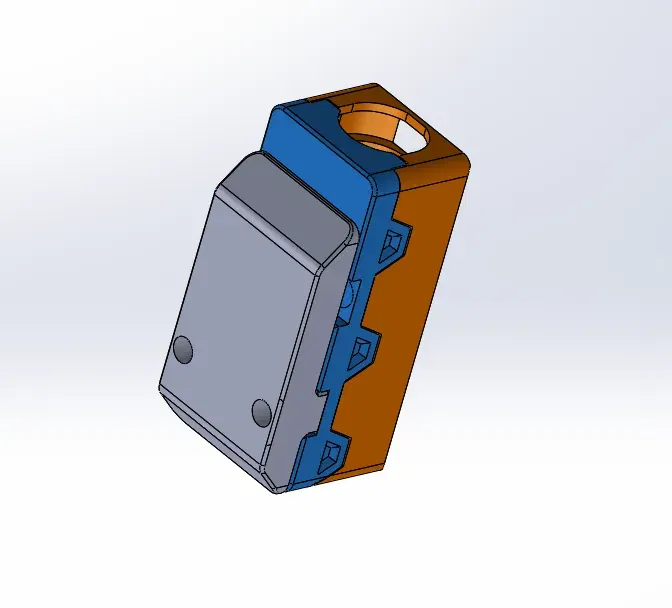

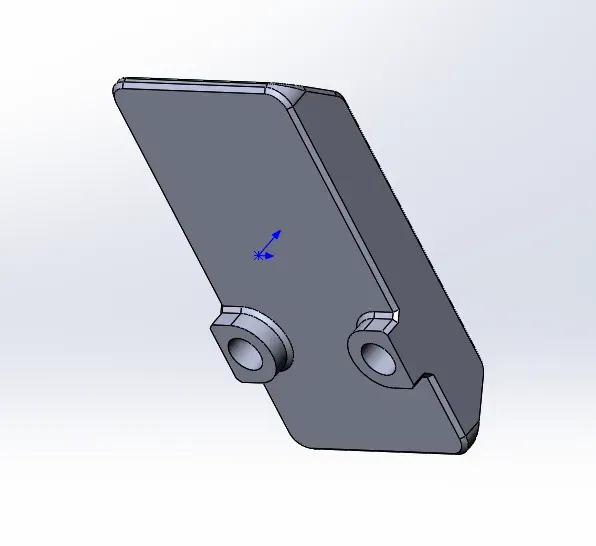

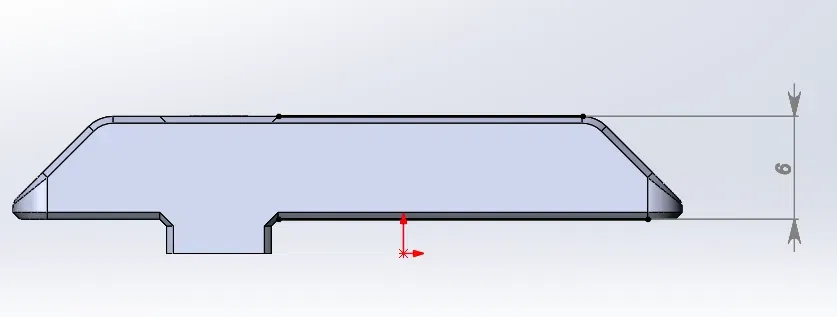

Cập nhật 29/06/2024: Xem phần bình luận - Cảm ơn Egorka555 đã sửa lỗi kích hoạt y-endstop khi sử dụng bộ phận này, vì nó có profile thấp hơn so với khớp nối zin. Egorka555 đã cho phép thêm bản sửa lỗi này vào thiết kế. Để sử dụng bản sửa lỗi, chỉ cần lắp nó lên trên khớp nối Z dùng để kích hoạt Y-endstop (phía sau bên phải). Các file có tên là “y-stopper.stl” và ”y-stopper.step”. Vui lòng xem hình ảnh để biết cách lắp bộ phận bổ sung này, bạn sẽ cần vít M3x25 dài hơn. Hiện tại chưa có tùy chọn cho endstop Hall effect, chỉ có endstop cơ.

Đây là bản remix của Hartk1213's Voron2.4 GE5C Z Joint.

https://github.com/VoronDesign/VoronUsers/tree/master/printer_mods/hartk1213/Voron2.4_GE5C

Cập nhật 27/05/2023: Cảm ơn các bình luận và góp ý trên reddit, đặc biệt là về độ bền của khớp nối tách rời, tôi đã thiết kế lại để nó cứng cáp hơn (cảm giác chắc chắn hơn hẳn). Để gia cố phần tách rời, tôi đã di chuyển phần tách lên phía trên (thay vì dọc theo giữa vòng bi). Tôi đề xuất dùng keo siêu dính và nó sẽ rất chắc (tôi đã phải cắt vòng bi ra khỏi một bộ phận).

Cập nhật 16/06/2023: Sau khi suy nghĩ kỹ, tôi không chắc đây có phải là giải pháp lý tưởng không, vì các khớp nối cần có độ rơ nhất định theo trục x-y để hoạt động (hãy tưởng tượng như một cánh cửa xoay qua một cung, nếu bạn giữ tay nắm cửa, bạn sẽ bị kéo khi nó mở).

Cập nhật 11/08/2023: Ý tưởng đầu tiên của tôi về việc làm bản remix không được tốt lắm, nên tôi đang tìm cách tạo ra một khớp nối Z không sử dụng vòng bi GE5C. Ý tưởng đó có thể thành hiện thực hoặc không, vì vậy nếu bạn thích ý tưởng mod GE5C, thì mô hình này là một lựa chọn. Nếu tôi đăng thiết kế cập nhật, tôi sẽ liên kết nó ở đây.

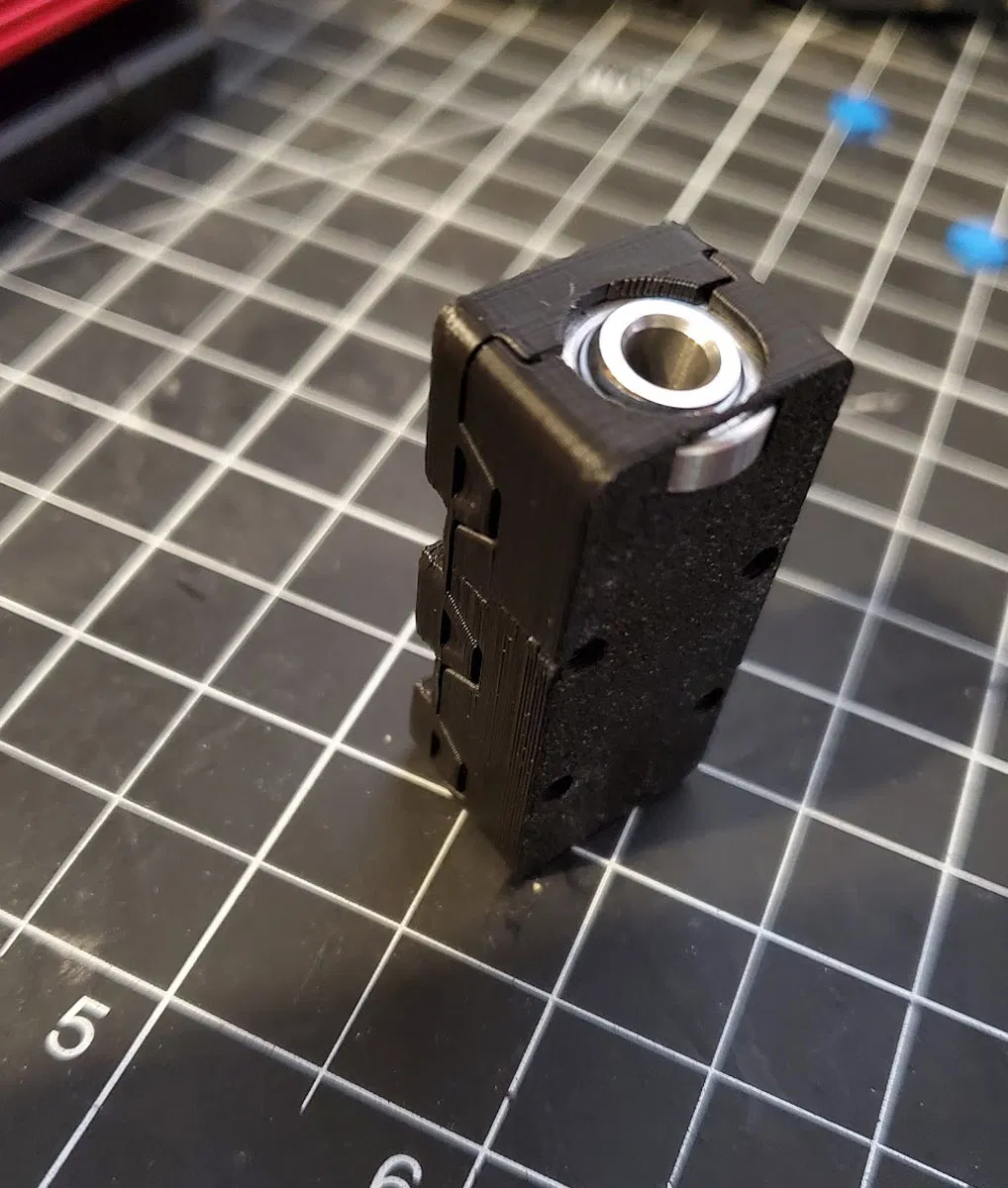

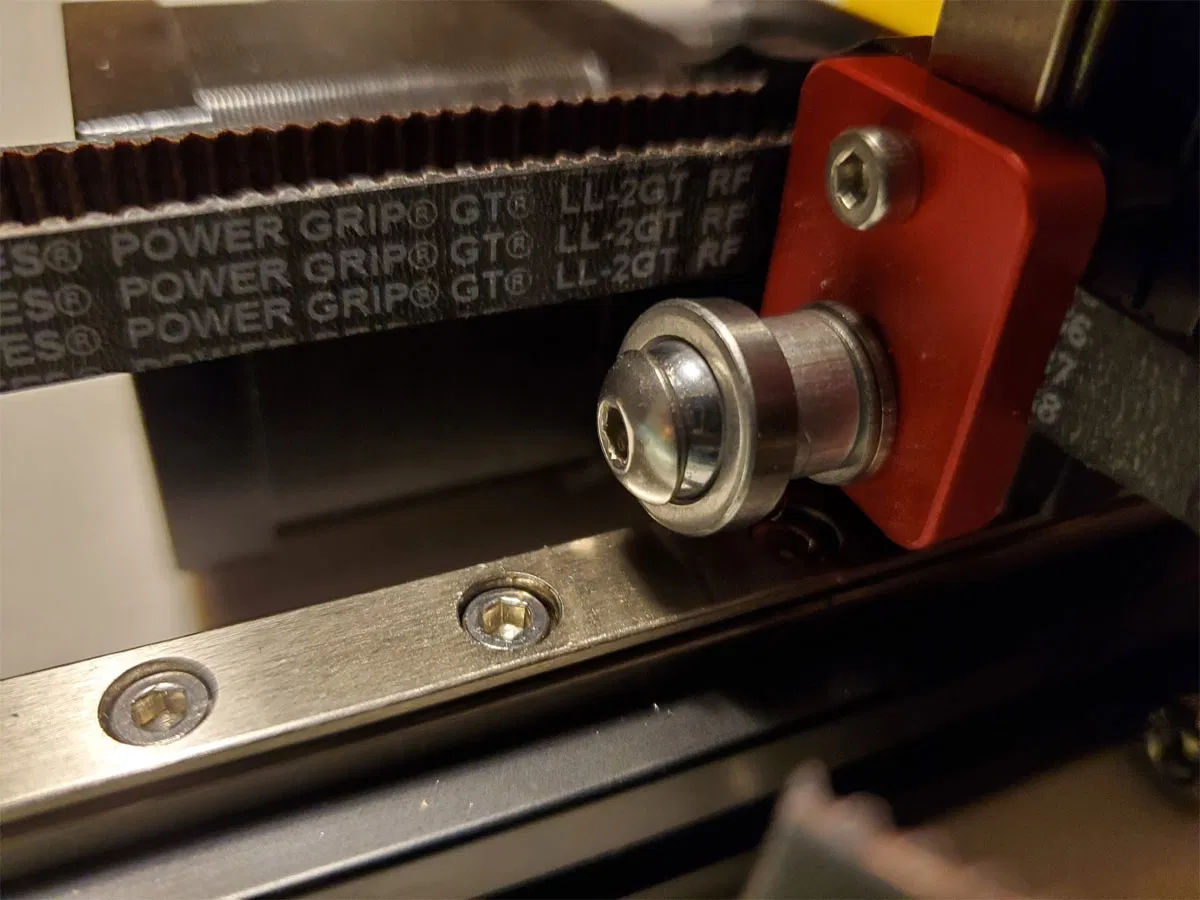

Thiết kế gốc của Hartk1213 rất tuyệt, và đây chỉ là một cách tiếp cận khác. Điểm khác biệt chính là vòng bi được di chuyển lên trên (cao hơn thanh trượt MGN9) và lùi lại một chút (vừa đủ để không cạ vào thanh trượt). Lý do di chuyển lên trên và lùi lại là để giữ cho nó thẳng hàng với kẹp dây đai dưới từ file CAD của Voron. Với thiết kế này, tôi cũng hy vọng giữ vòng bi cố định theo mọi hướng, và nó dường như được giữ rất chắc chắn trong các bộ phận tôi đã in (không có độ rơ). Nhưng để có thể in được, tôi phải tách khớp nối ra. Phần tách được thiết kế với diện tích bề mặt lớn để có thể dán keo, giúp giữ chúng lại với nhau tốt hơn.

Thiết kế này là một bản remix gần như làm lại từ đầu, nên một số kích thước đã được thay đổi so với mô hình gốc. Tôi đã sử dụng file STEP từ Voron Github để hỗ trợ thiết lập căn chỉnh các bộ phận.

Có hai phiên bản được cung cấp:

1. Phiên bản cơ bản không có lẫy khóa và có thể lắp ráp bằng keo. Phiên bản này có tên là “Voron_GE5C Z joint_REMIX-4H.stl”.

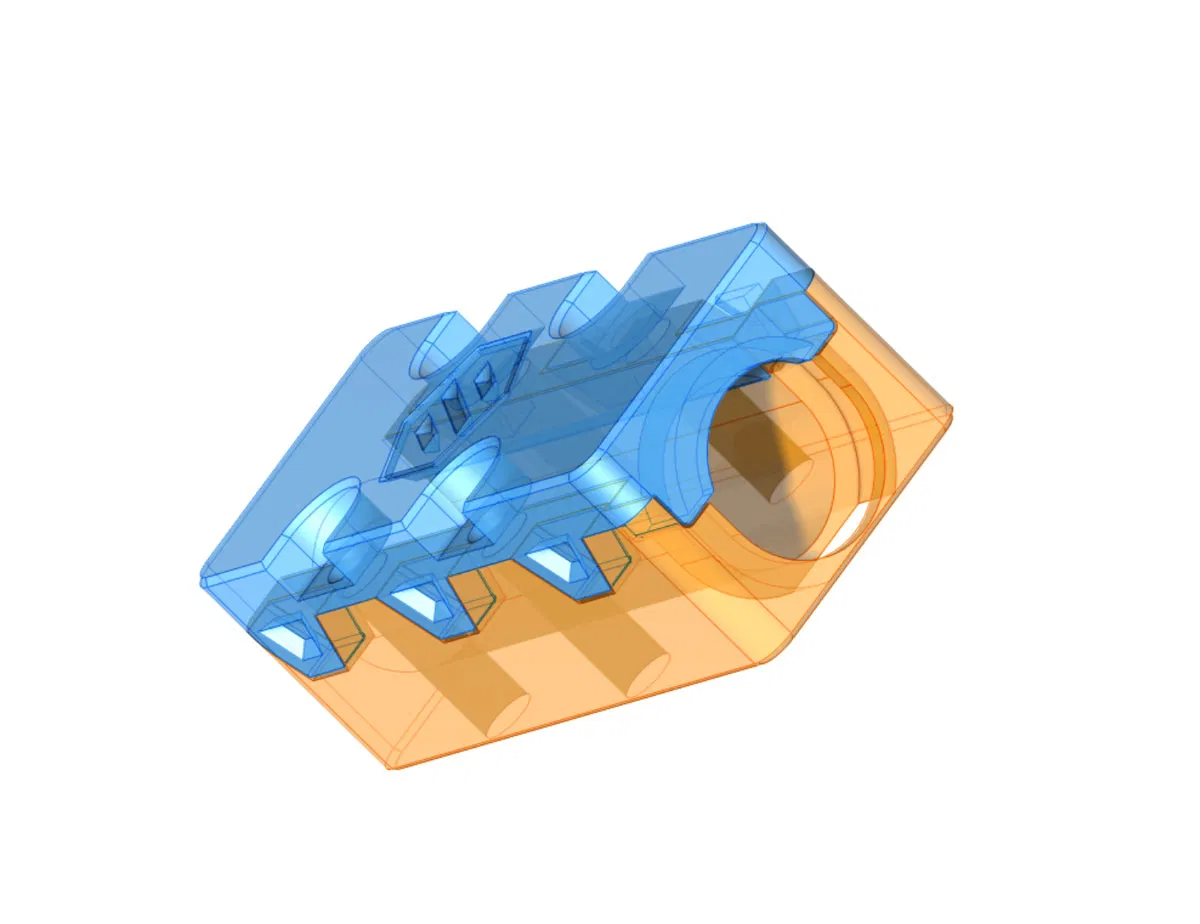

2. Phiên bản còn lại được thiết kế với các lẫy khóa (đây là phiên bản tôi đã sử dụng). Nó có tên là “Voron_GE5C Z joint_REMIX-4H-CLIPS.stl”, và cũng được thiết kế để dán keo. Tôi cảm thấy phiên bản này sẽ cứng cáp hơn một chút, vì nó cũng có kết nối cơ học. Phiên bản lẫy khóa sẽ cần một chút lực để đóng lại (tôi chỉ cần gõ mạnh vài cái xuống bàn, hoặc bạn có thể dùng máy ép để ép nó lại). Nếu bạn không thể đóng nó lại, hãy thử phiên bản cơ bản.

BOM (cho mỗi khớp nối Z)

• (1) Vít M5x25mm BHCS (các độ dài khác cũng có thể dùng với miếng đệm khác nhau)
• (4) Vít M3x16 SHCS để gắn khớp nối vào các thanh trượt Z

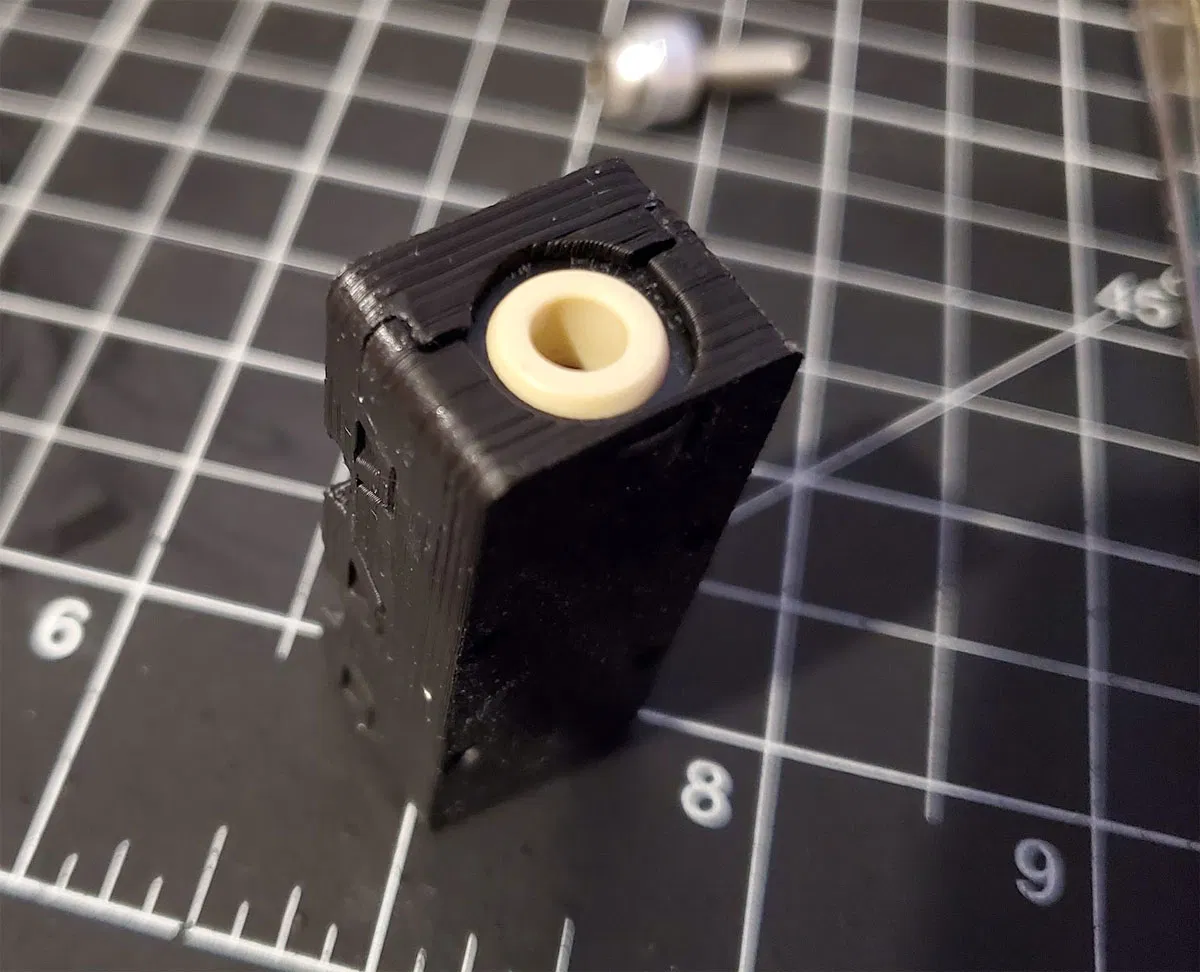

• (1) Vòng bi GE5C (xem ghi chú bên dưới về loại rẻ tiền)
• (2-3) Miếng đệm M5 1mm (hoặc vòng đệm nếu có kích thước tương tự)
• Tùy chọn, bạn có thể dùng miếng đệm nhôm M5 thay cho vòng đệm, và vít M5 có độ dài khác.

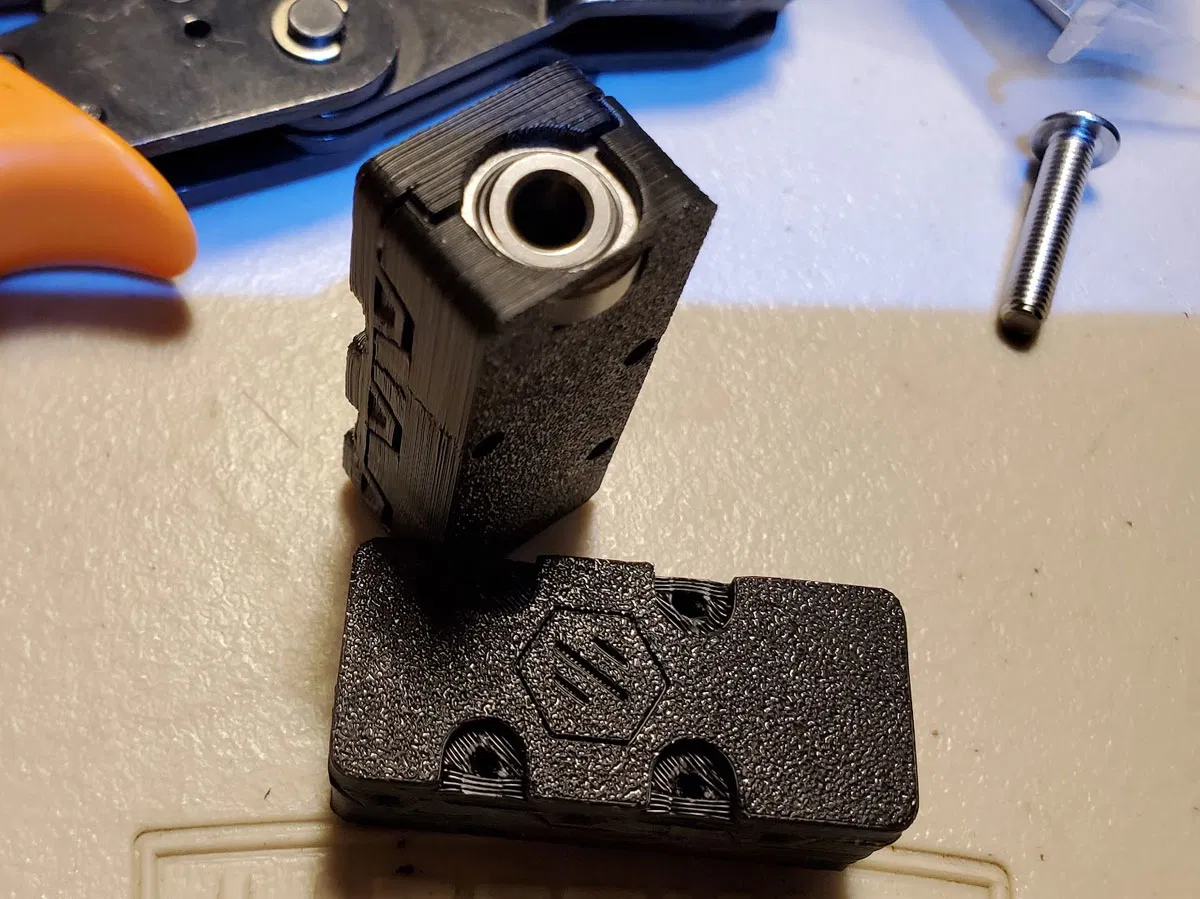

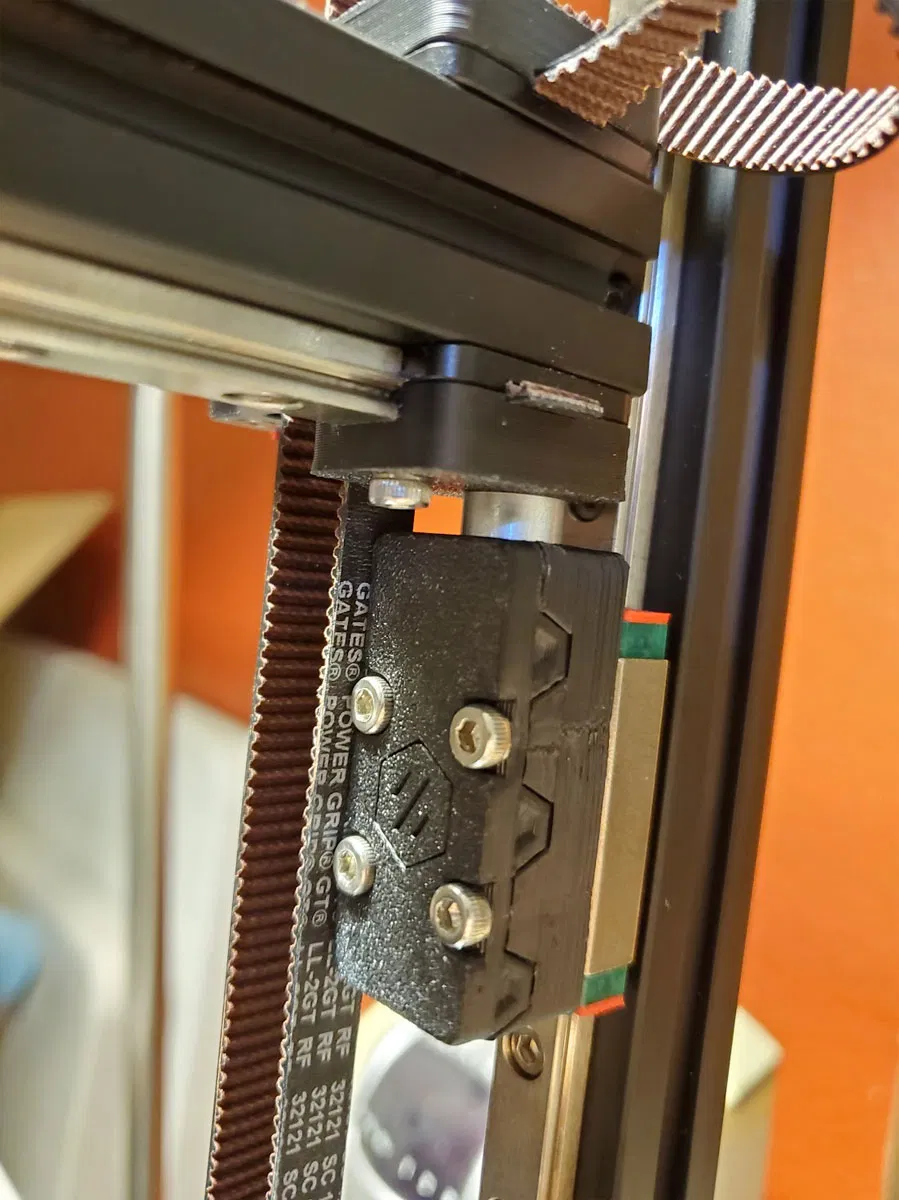

Trong các bộ phận được chụp ảnh, tôi đã sử dụng vít M5x25mm và một số miếng đệm M5x8x5mm (mặc dù tôi dự định đổi sang miếng đệm M5x8x3mm). Lưu ý rằng số lượng miếng đệm và độ dài vít sẽ phụ thuộc vào chiều cao chồng của kẹp dây đai dưới + độ dày của khớp nối AB và bộ căng dây. Vì vậy, kết quả có thể khác nhau, và tôi khuyên bạn nên đo các bộ phận của mình trước khi quyết định độ dài vít M5 phù hợp và số lượng miếng đệm hoặc vòng đệm sẽ hoạt động trong ứng dụng cụ thể của bạn.

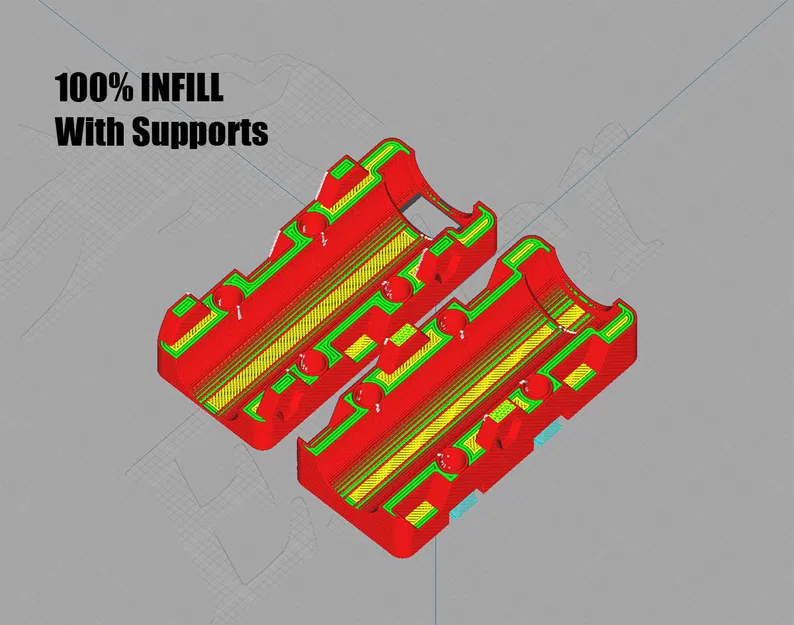

Tôi khuyên bạn nên in các bộ phận này bằng ABS với 100% infill và có supports chạm vào mặt bàn in. Bạn có thể không cần supports nếu cài đặt của bạn đã được tinh chỉnh và máy in của bạn có thể in cầu nối mà không gặp sự cố. Ngoài ra, (trong Cura) tôi đã sử dụng Slicing Tolerance “Exclusive” và đặt **Wall Ordering thành “Outside to Inside
