Nắp Chụp Ống Ngắm/Đèn Dây Co Giật V1.1

Nắp Chụp Ống Ngắm/Đèn Dây Co Giật "by" Qwerm

Một nắp chụp được giữ bằng dây co giật cho đèn pin hoặc ống ngắm của bạn, dựa trên thiết kế ScopeCap/LightCap/ShockCollar của One Hundred Concepts. Trong bản phát hành này bao gồm nhiều kích cỡ khác nhau, từ 30-70mm với khoảng tăng 2mm, nhưng tôi cũng đã đính kèm tệp SLDPRT để có thể tùy chỉnh kích thước nắp và vòng giữ.

Lịch sử thay đổi:

V1.1 - Đã thêm các kích cỡ 26mm và 28mm.

Hướng in: In mọi thứ trên mặt phẳng của nó.

Cài đặt đã sử dụng: Chất liệu: PLA+ (Nắp cũng hoạt động tốt với TPU) Nhiệt độ đầu đùn: 210c Nhiệt độ bàn in: 60c Chiều cao lớp: 0.2mm Số lượng đường tường: 4 Phần trăm độ đặc ruột: 100% Giá đỡ: Không có Da sần: Bật Chỉ da sần bên ngoài: Bật Độ dày da sần: 0.1mm Mật độ da sần: 10.0/mm

Vật liệu cần thiết: Dây co giật 1/8 in. 1x Vít đầu chìm M3 x 8mm 1x Đai ốc M3

Hướng dẫn:

• Buộc một nút ở đầu một đoạn dây co giật.
• Luồn dây qua một trong những lỗ trên nắp, sau đó qua lỗ tương ứng trên vòng giữ.
• Luồn dây qua lỗ vòng giữ đối diện và qua mặt sau của lỗ nắp cuối cùng.
• Để lại một chút độ chùng và buộc một nút trên dây gần mặt nắp.

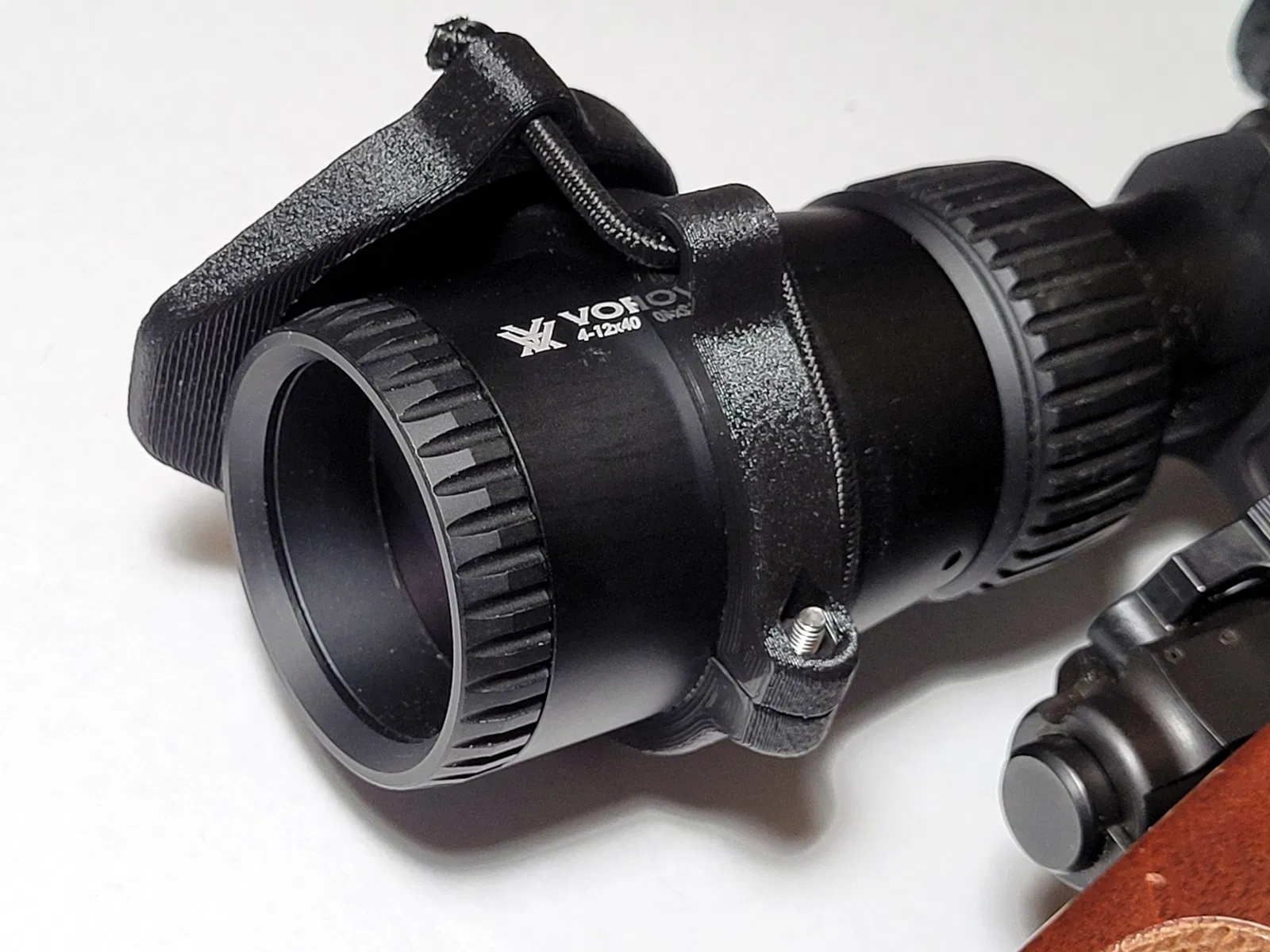

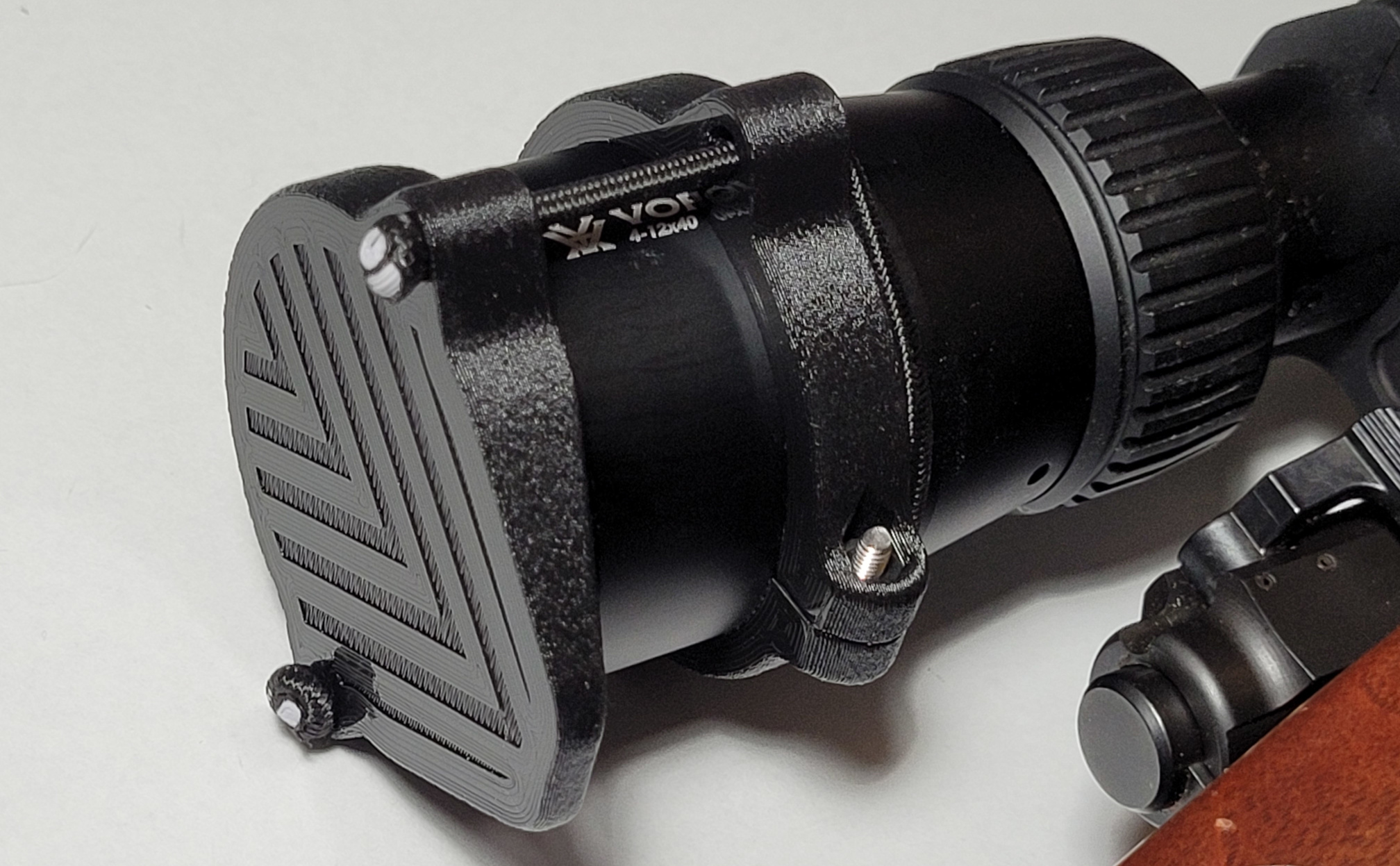

• Gắn vòng giữ lên ống ngắm hoặc đèn pin của bạn và lật nắp chụp qua ống kính.
• Nếu dây bị chùng quá nhiều, hãy trượt vòng giữ ra phía sau hoặc kéo chặt một đầu dây và buộc một nút mới.
• Cắt bỏ phần dây thừa.

Mẹo: Nếu không có vòng giữ nào phù hợp với thiết lập của bạn và bạn không thể sử dụng tệp nguồn để tự làm, bạn có thể bỏ qua việc sử dụng vòng giữ bằng cách quấn dây quanh giá đỡ ống ngắm/đèn pin. Để biết thêm thông tin, hãy truy cập trang web của One Hundred Concepts tại www.onehundredconcepts.com

Làm một bộ nắp và vòng giữ tùy chỉnh: Tôi đã đính kèm một tệp nguồn SolidWorks mà lẽ ra phải dễ dàng sửa đổi trong trường hợp bất kỳ kích thước nào được tạo sẵn không vừa với thiết bị của bạn. Để tự tạo kích thước tùy chỉnh, trước tiên hãy mở "ShockCordScopeLightCover.SLDPRT" và điều chỉnh bản phác thảo "Main Sketch" trong tính năng "Extrude Cap". Đặt "D7@Main Sketch" (Mặc định là 60.00mm) thành kích thước bên ngoài của ống ngắm hoặc viền đèn pin của bạn. Nếu bạn đặt kích thước dưới 35mm, bạn sẽ phải chỉnh sửa tính năng "Screw Hole" và chỉnh sửa các đường viền được chọn để chỉ chọn vòng tròn bên trong.

Nếu bạn không thể mở tệp SLDPRT, tôi khuyên bạn nên chỉnh sửa các tệp STEP của nắp và/hoặc vòng giữ có kích thước gần nhất. Đường kính bên trong của vòng giữ phải lớn hơn 1mm so với đường kính bên ngoài của ống ngắm hoặc đèn pin của bạn và đường kính bên trong của nắp phải lớn hơn 2mm.
