Đế Kẹp Mini Thu Nhỏ Để Vẽ

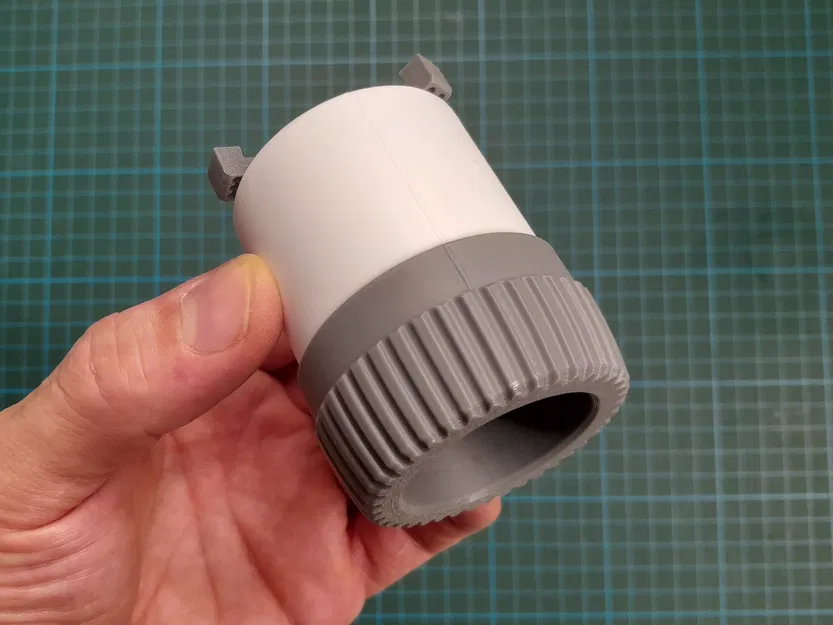

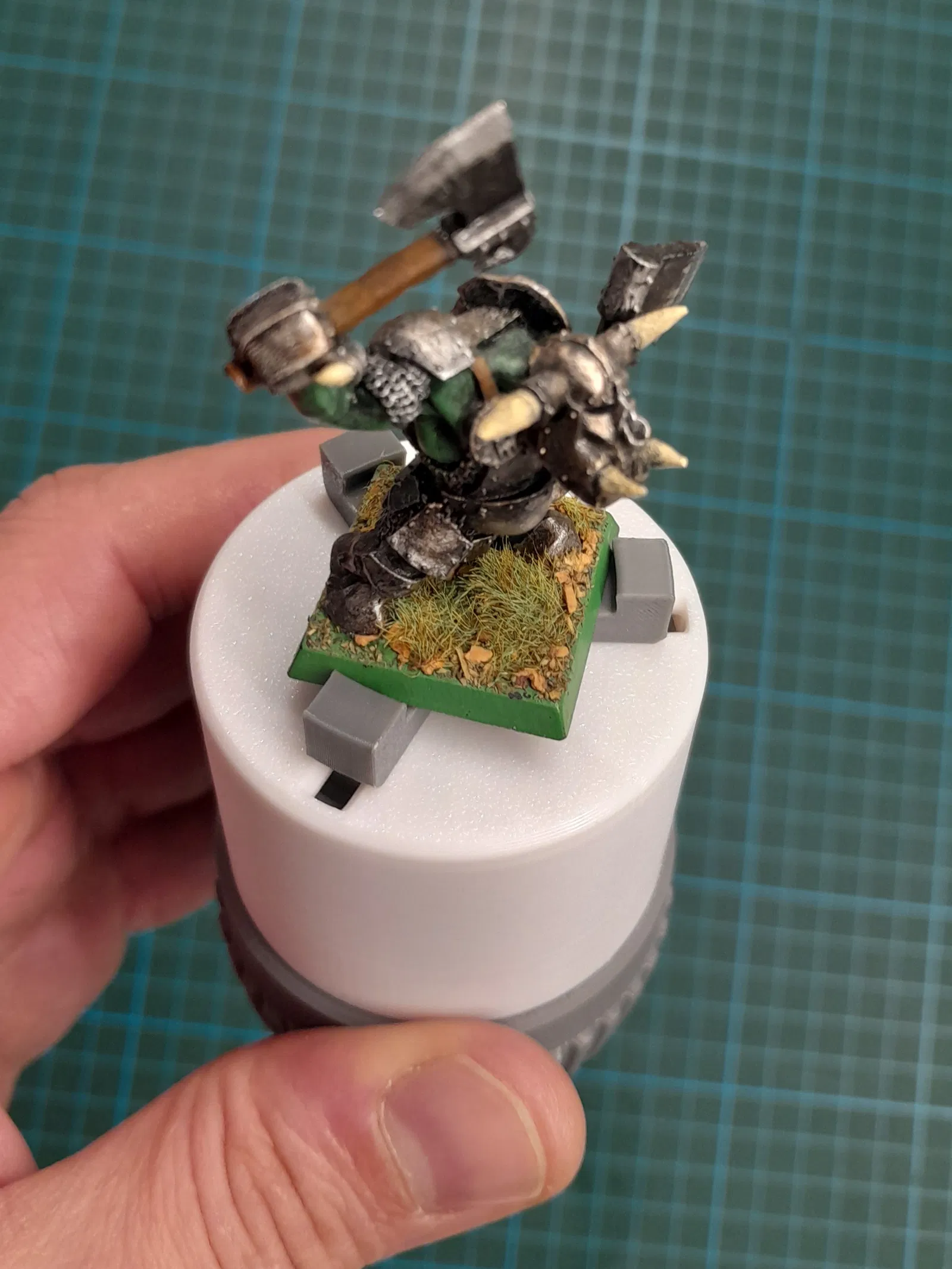

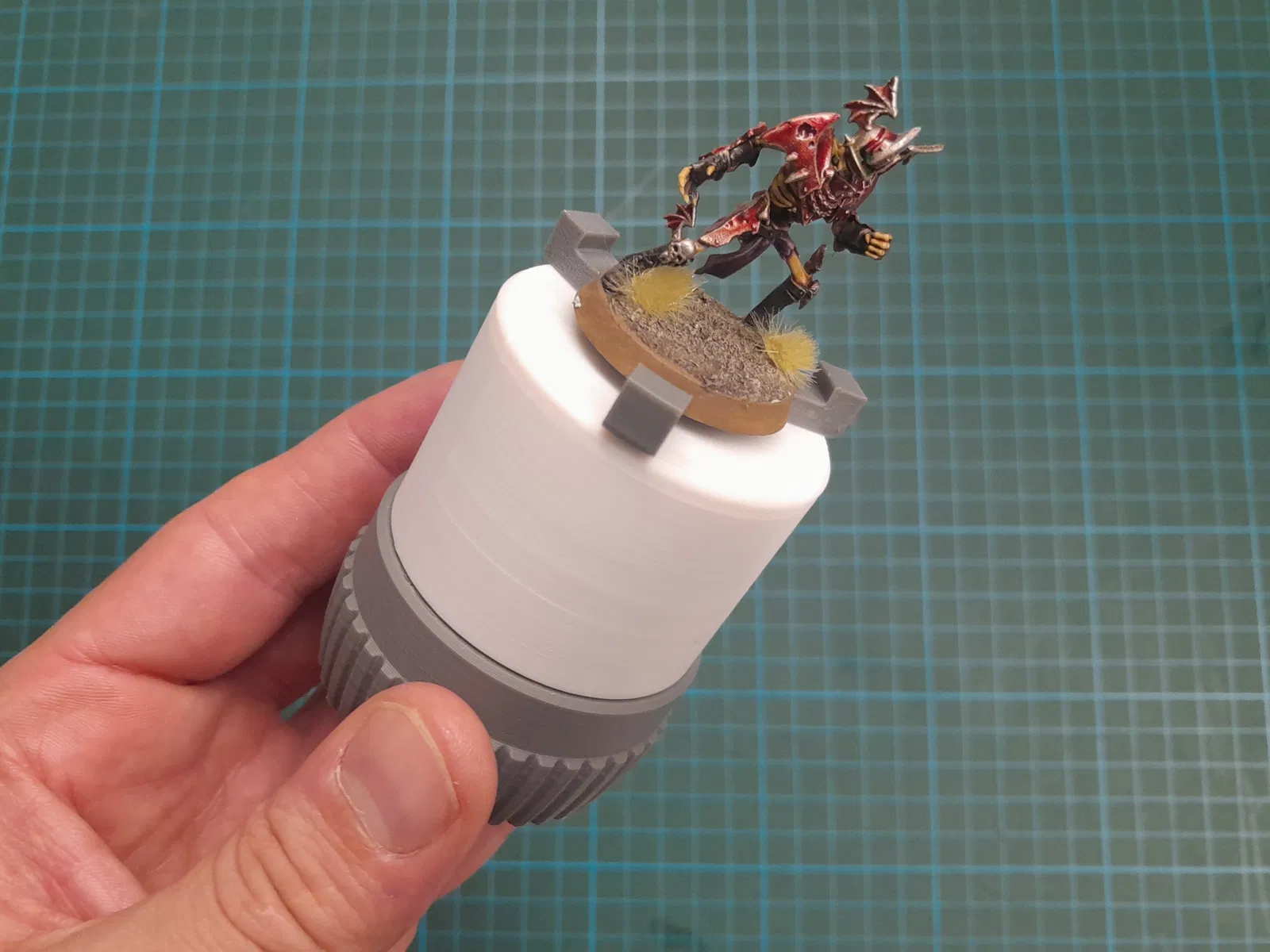

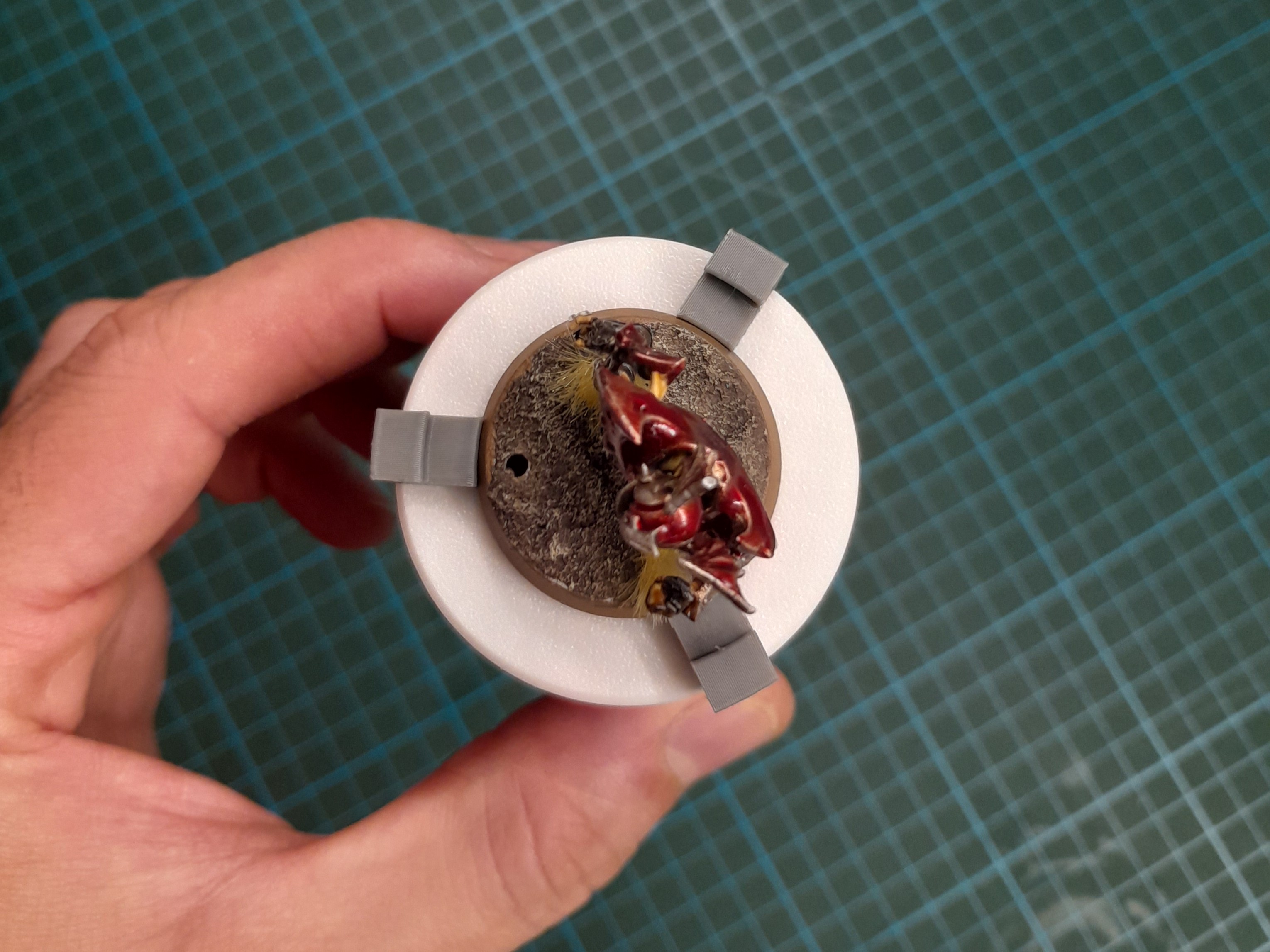

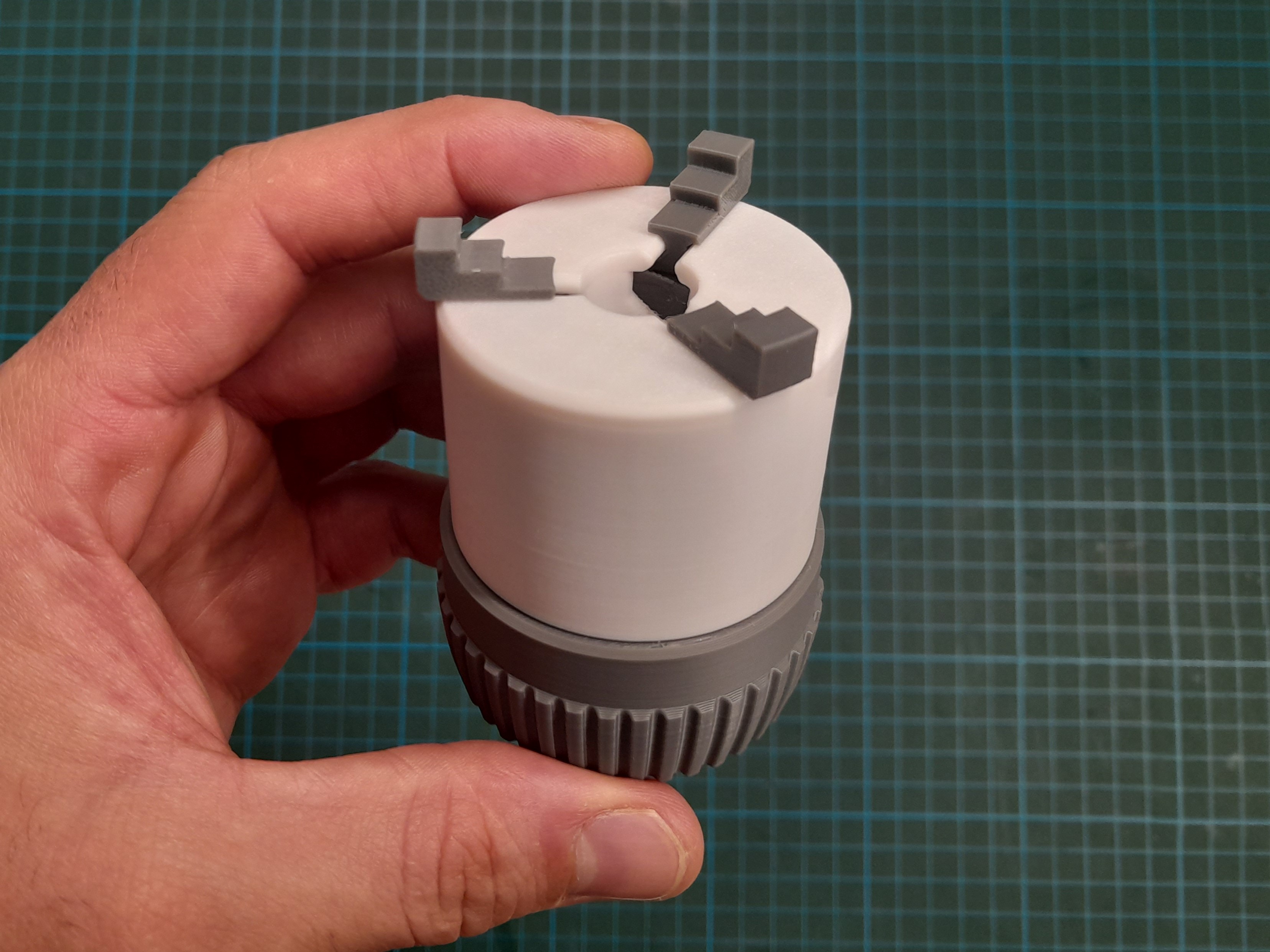

Lấy cảm hứng từ mẫu đế kẹp tuyệt vời của Sneaks, tôi đã thiết kế giá đỡ mô hình thu nhỏ này để vẽ. Cơ chế cơ khí này giúp dễ dàng gắn và tháo các mô hình thu nhỏ có đường kính hoặc hình dạng đế khác nhau (vuông, bầu dục...) mặc dù nó hoạt động tốt nhất cho các đế tròn (lên đến 50 mm).

CÀI ĐẶT IN:

Không cần support. In phần răng cưa với brim để đảm bảo bám dính tốt với bàn in. Tôi đề xuất 3 lớp tường, 20% infill, 0.2mm độ cao lớp.

Trên Prusa Slicer, Bambu Studio hoặc Orca Slicer, hãy đảm bảo tắt chức năng "thick bridges".

Bạn cần có máy in và cài đặt filament được tinh chỉnh tốt (tốc độ dòng chảy, e-steps) để in các bộ phận chính xác vì mẫu này có dung sai chặt chẽ.

LƯU Ý LẮP RÁP:

1. Các răng cưa được đánh số, việc đặt chúng vào đúng vị trí và thứ tự là rất quan trọng.
2. Nếu có một ít mỡ, như superlube hoặc mỡ lithium, nó có thể giúp đế kẹp hoạt động tốt hơn nhiều. Không bắt buộc, nhưng luôn hữu ích.

CẬP NHẬT QUAN TRỌNG 15/11/23: Nếu bạn gặp sự cố với phiên bản răng cưa 50mm, hãy đảm bảo tải xuống các tệp STL ĐÃ SỬA LỖI. Hóa ra Prusa Slicer và Bambu Studio có một hành vi kỳ lạ khiến phiên bản răng cưa 50mm bị cắt lát không chính xác khi sử dụng độ cao lớp 0.2mm, khiến chúng bị kẹp vào phần trên do đo lường lớn hơn một chút ở một số khu vực. Cảm ơn sphink đã báo cáo vấn đề này!

Kiểm tra các cập nhật khác sau video lắp ráp ngắn ở cuối mô tả.

CÁC BƯỚC LẮP RÁP:

• Cả ba răng cưa đều được đánh số bằng các dấu chấm, hãy tìm cái chỉ có một dấu chấm và lấy nó.

• Đặt nó từ lỗ bên trong, trượt nó vào hết khe.

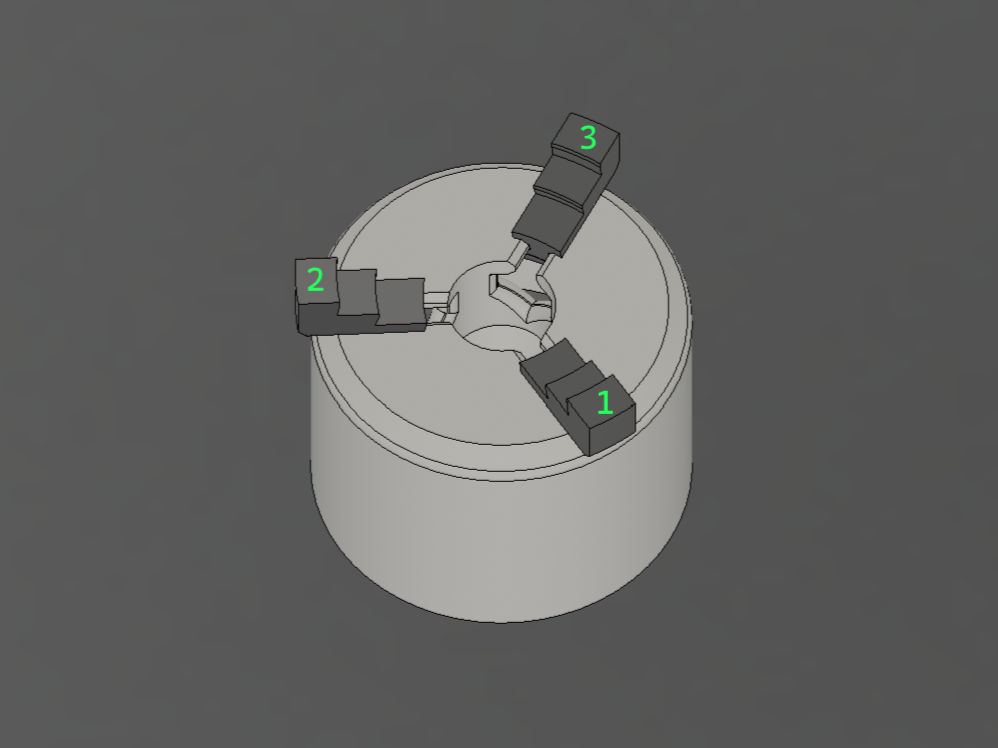

• Đặt hai răng cưa còn lại theo thứ tự nghiêm ngặt theo chiều kim đồng hồ như trong hình trên.

• Cho một ít mỡ bằng ngón tay lên phần dưới và dàn đều.
• Căn chỉnh răng cưa số 1 với khía trên phần dưới và ghép cả hai phần lại với nhau. Cả ba răng cưa phải luôn luôn mở hoàn toàn để vừa vào đúng vị trí.

• Kiểm tra lắp ráp đế kẹp bằng cách xoay tới lui để kiểm tra chuyển động của răng cưa. Giữ một chút áp lực để đảm bảo cả hai bộ phận ở đúng vị trí. Nếu mọi thứ ổn, đã đến lúc khóa nó lại.

• Lấy bộ phận vòng đệm khóa và một bu lông M5x10 (M5x15 hoặc M5x20 cũng được). Cho thêm mỡ vào mặt nón của vòng đệm và vặn tất cả lại vào phần trên. Đừng vặn quá chặt, hãy nhẹ nhàng!

KHÔNG GÌ BẰNG MỘT VIDEO NGẮN:

CẬP NHẬT:

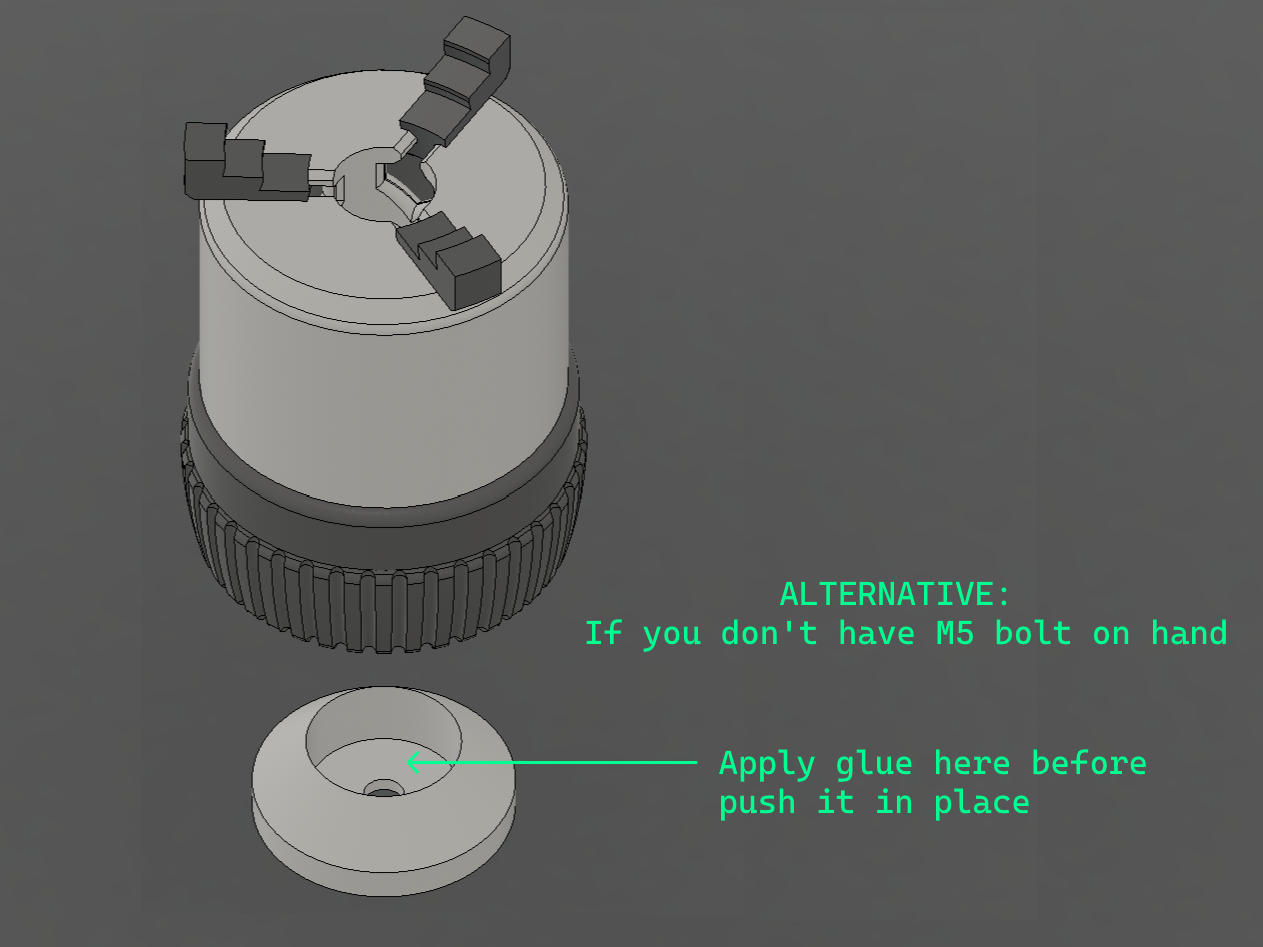

• 07/11/2023: Theo yêu cầu, đã thêm các phiên bản mới của bộ phận Top và Lock_Washer cho những ai muốn sử dụng ốc vít ren M3 và bu lông M3 thay vì bu lông M5.

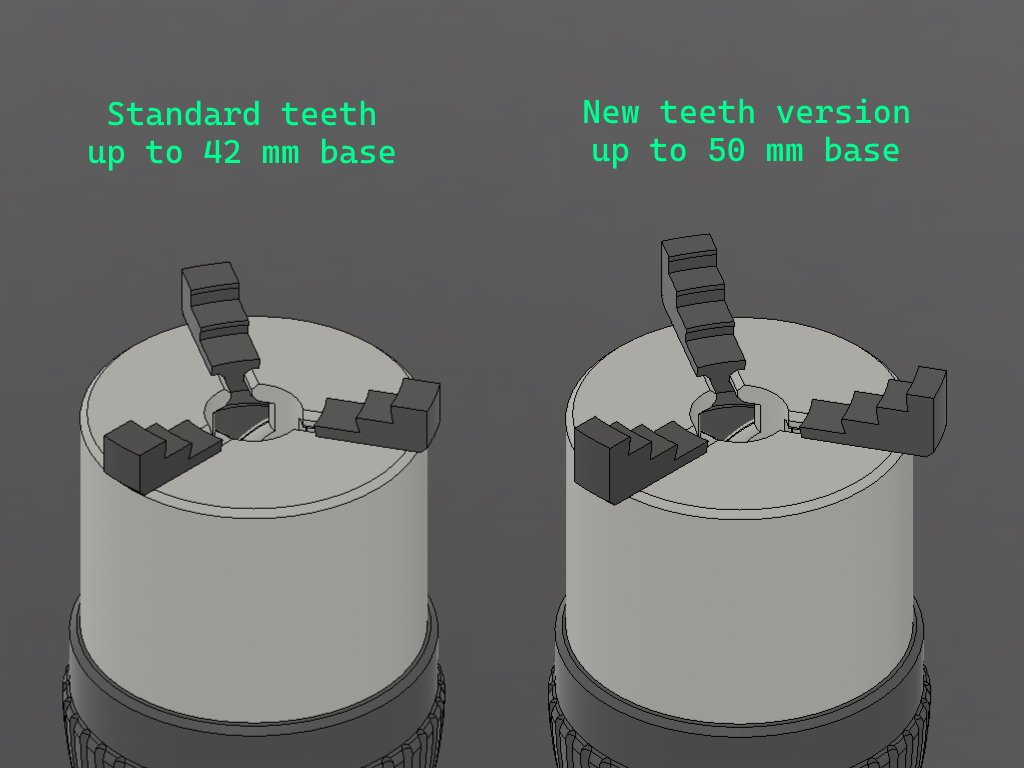

• 11/11/2023: Theo yêu cầu, đã thêm phiên bản răng cưa mới cho phép kẹp đế lên đến 50mm thay vì giới hạn 42mm ban đầu. Cảm ơn Sean đã nhiệt tình thử nghiệm!

• 21/11/2023: Theo yêu cầu, đã sửa đổi góc của các bậc răng cưa để cải thiện độ bám. Giờ đây nó khớp tốt hơn nhiều với đế GW.

• 23/11/2023: Đã sửa đổi lỗ cho Top_ThreadedInsertM3. Lỗ quá lớn và đã được giảm xuống còn 4mm đường kính, giờ đây tôi tin rằng nó phù hợp với hầu hết các ốc vít ren thông thường. Hãy đảm bảo tải xuống phiên bản FIXED của tệp stl. Cảm ơn EisenKurt vì đã báo cáo vấn đề này!

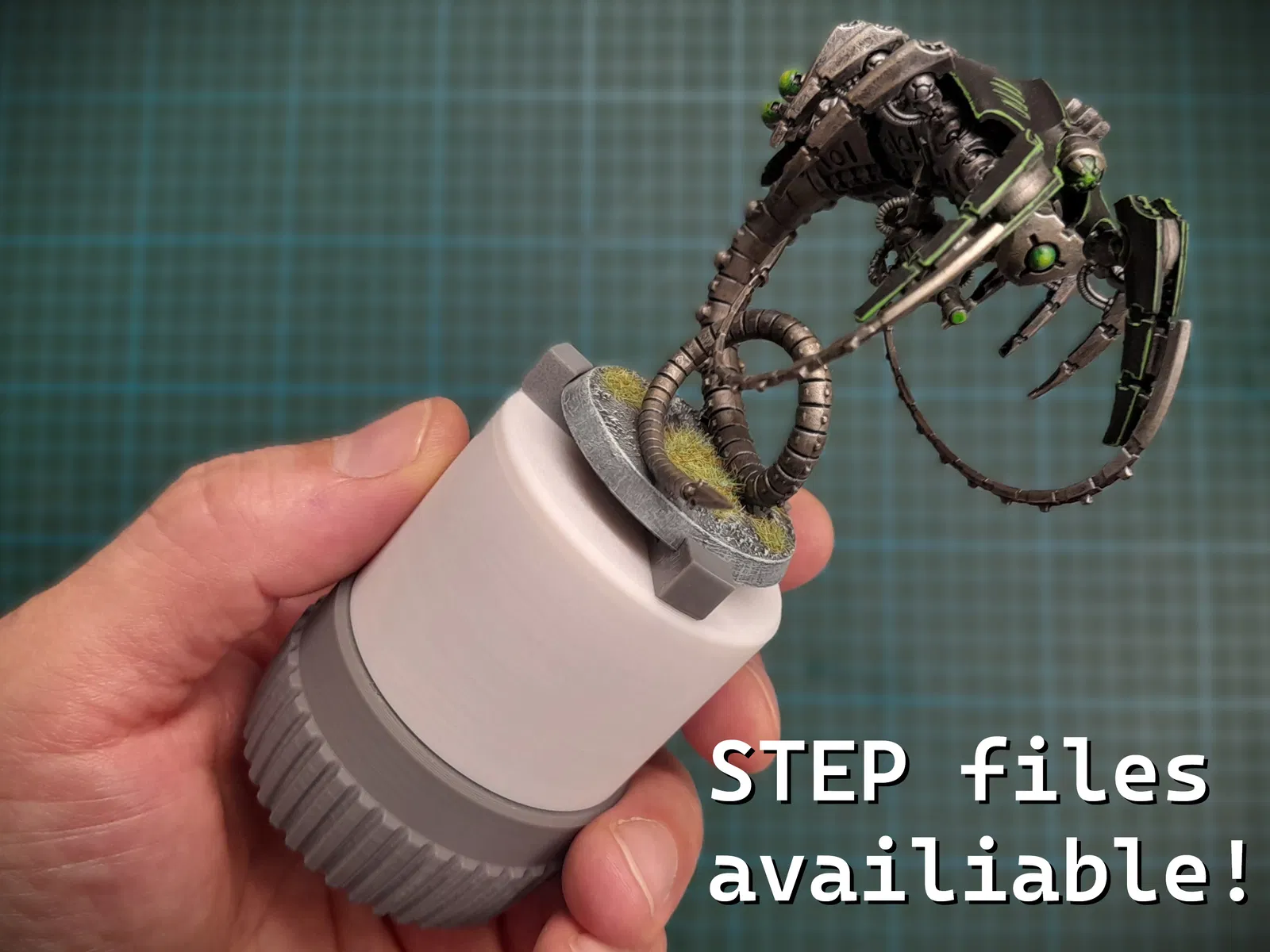

• 04/12/2023: Tải lên các tệp STEP dành cho những ai muốn sửa đổi hoặc tạo các bộ phận mới cho mẫu này. Rất mong nhận được các bản phối lại của bạn!
