Hộp đựng Einsy cho Prusa MK3/S với Raspberry PI 4B/3B và Thanh đỡ
Tui đã thiết kế Hộp đựng EINSY rất chắc chắn cho Raspberry PI 4B/3B, tích hợp bộ điều chỉnh điện áp và thanh đỡ khung. Nắp có thể tùy chỉnh cho PI-HAT và quạt. Thanh đỡ gắn vào khung máy. Bao gồm danh sách vật liệu chi tiết và hướng dẫn in.
Mô tả

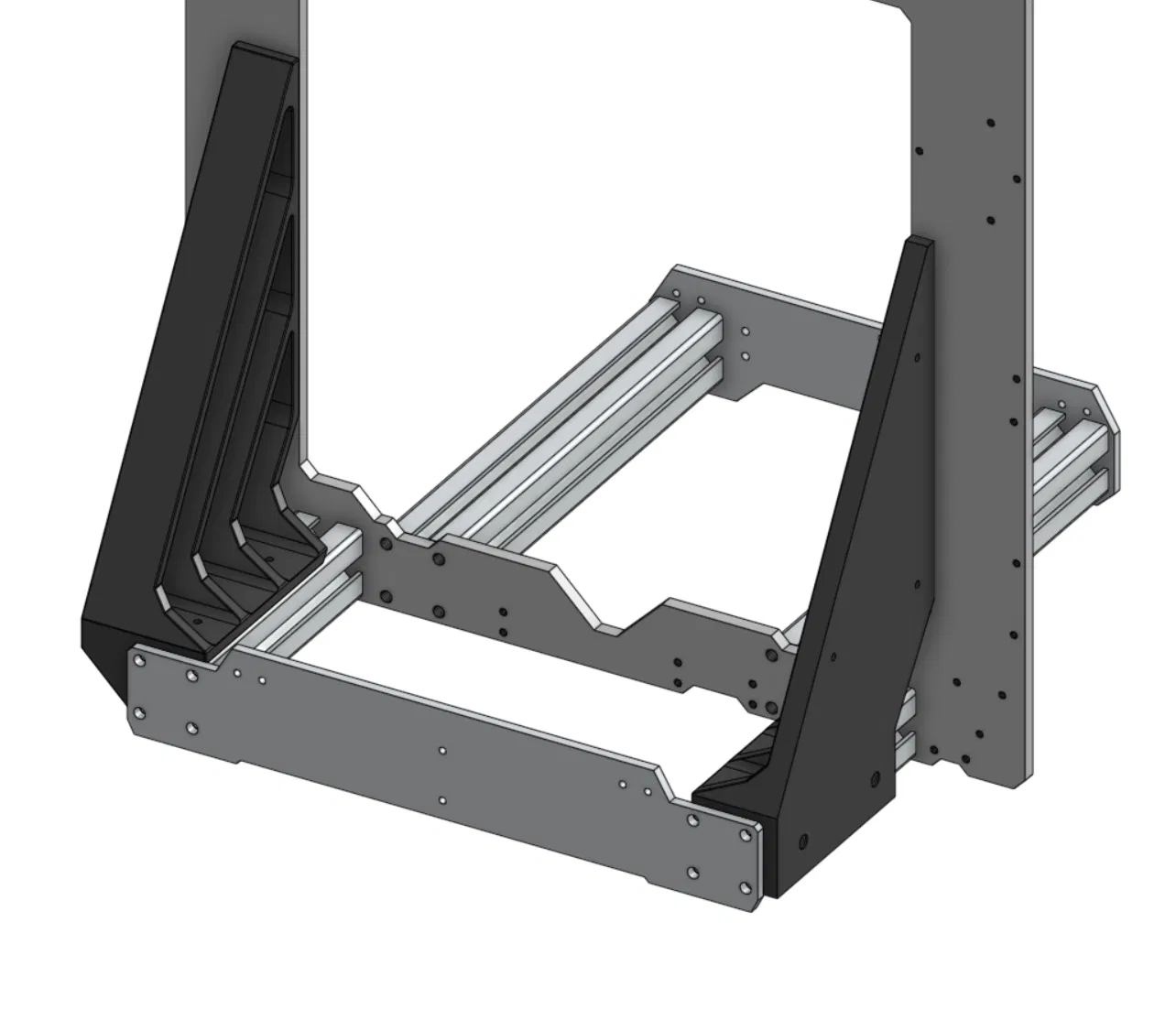

Tui đã tự thiết kế cái "cái nẹp thay thế nguồn" rất chắc chắn của riêng mình (xem Các bản in của tui) và quyết định làm cái tương tự ở phía bên kia.

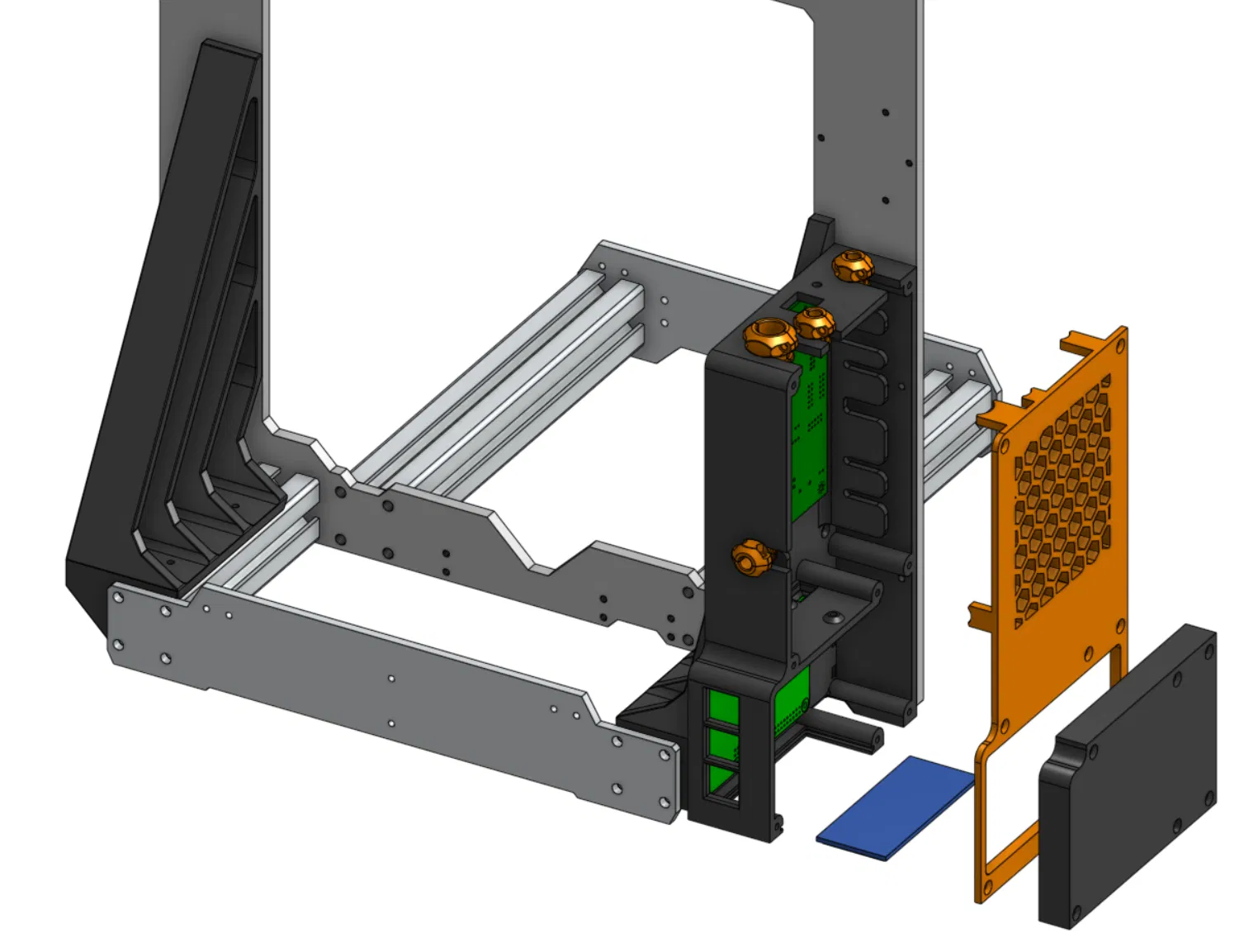

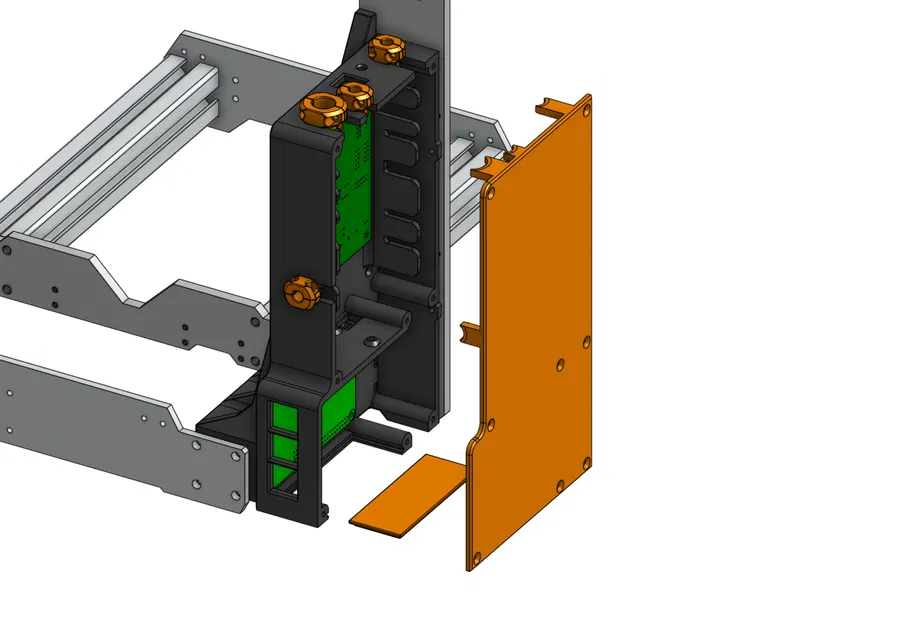

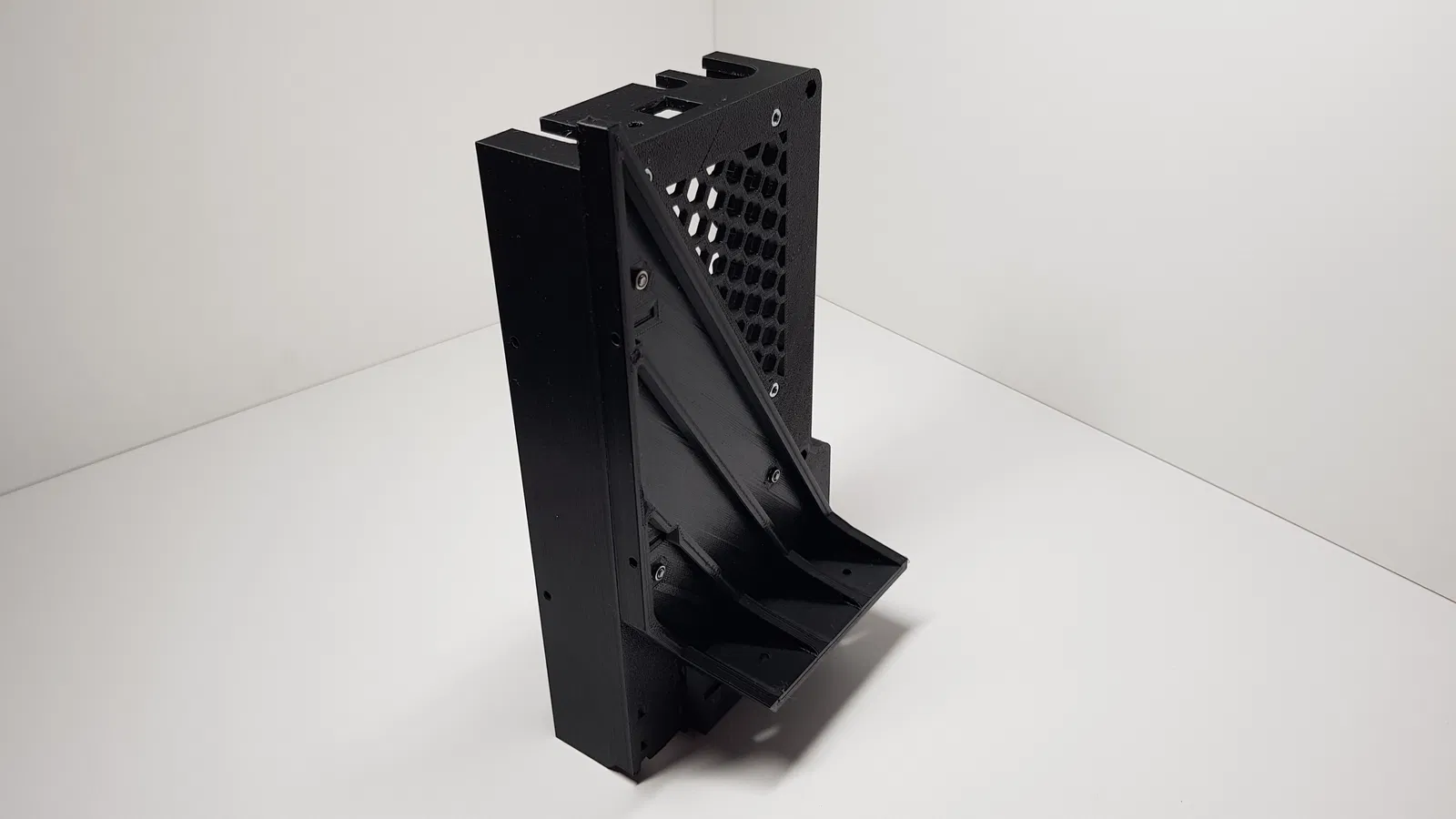

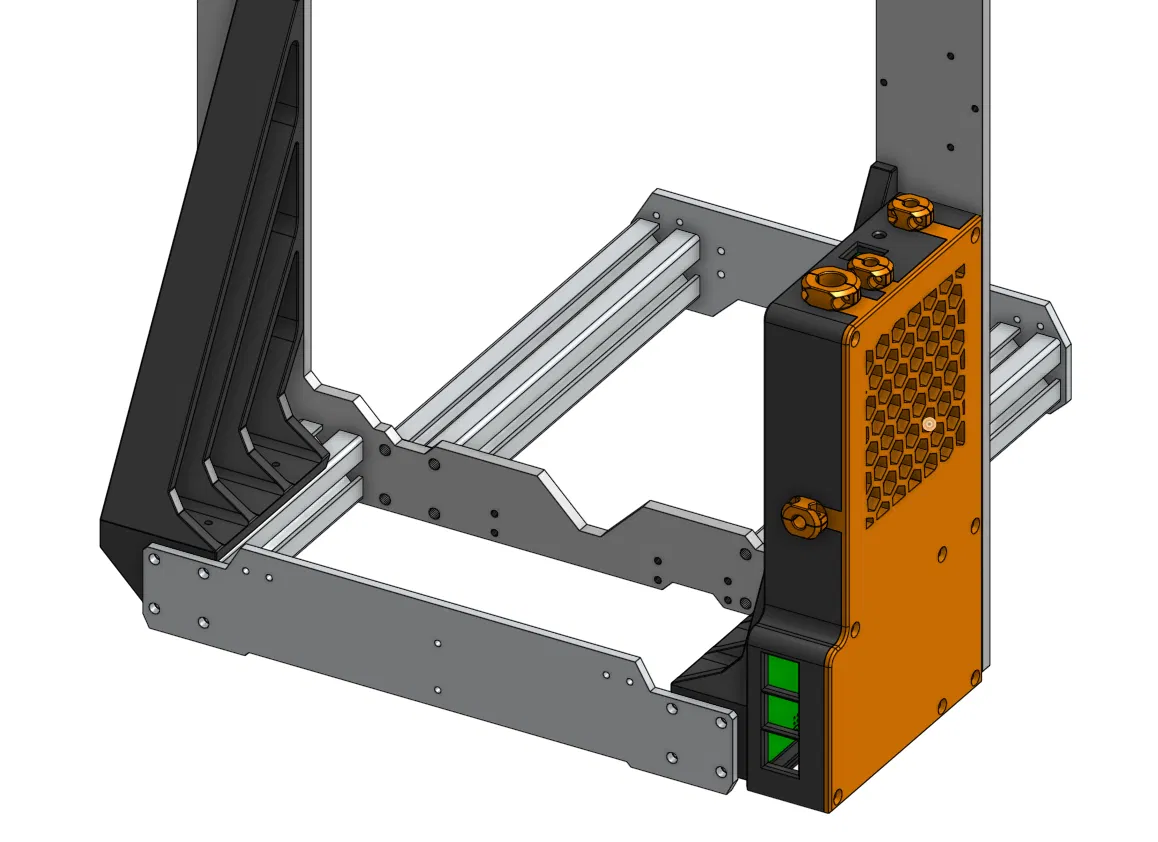

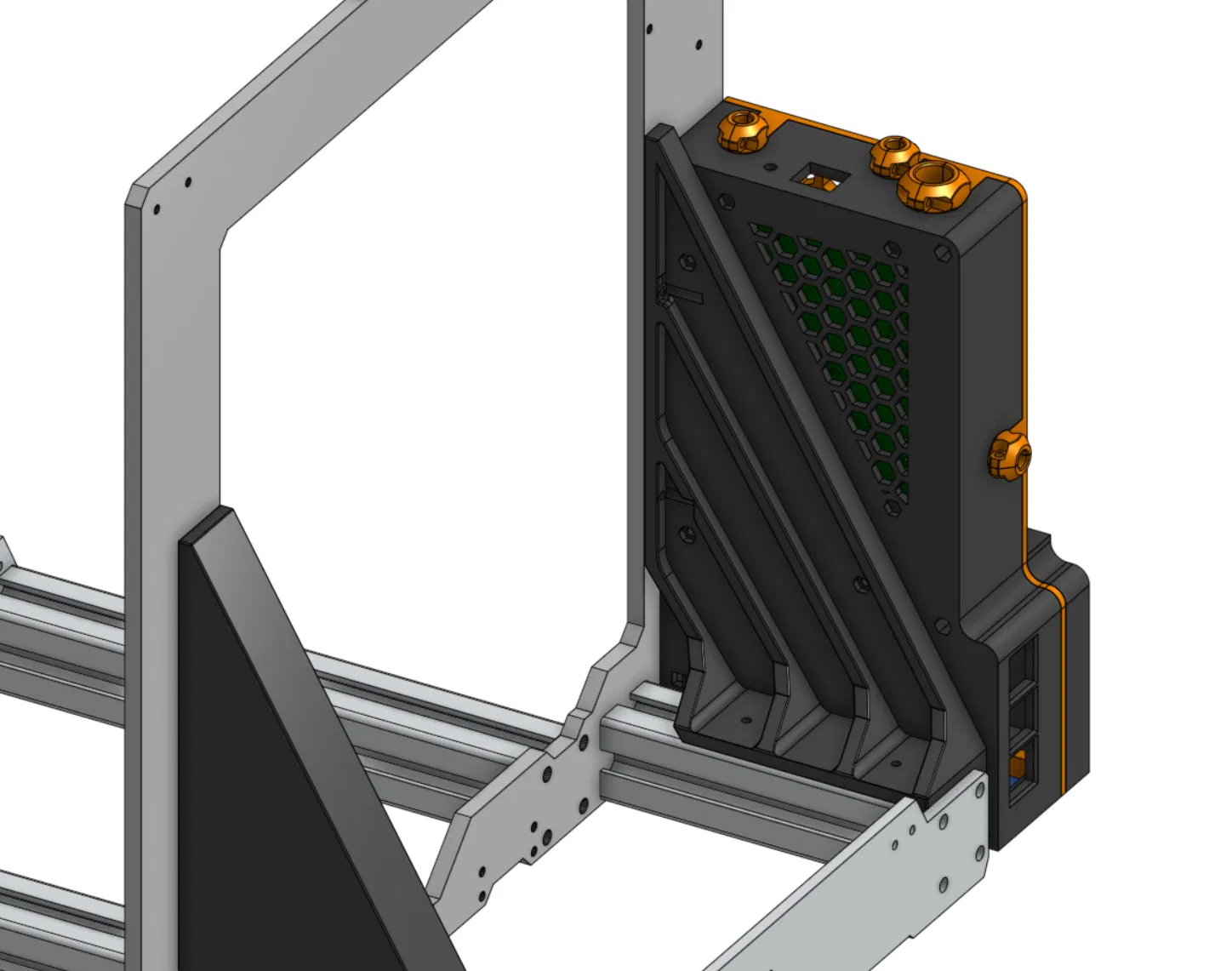

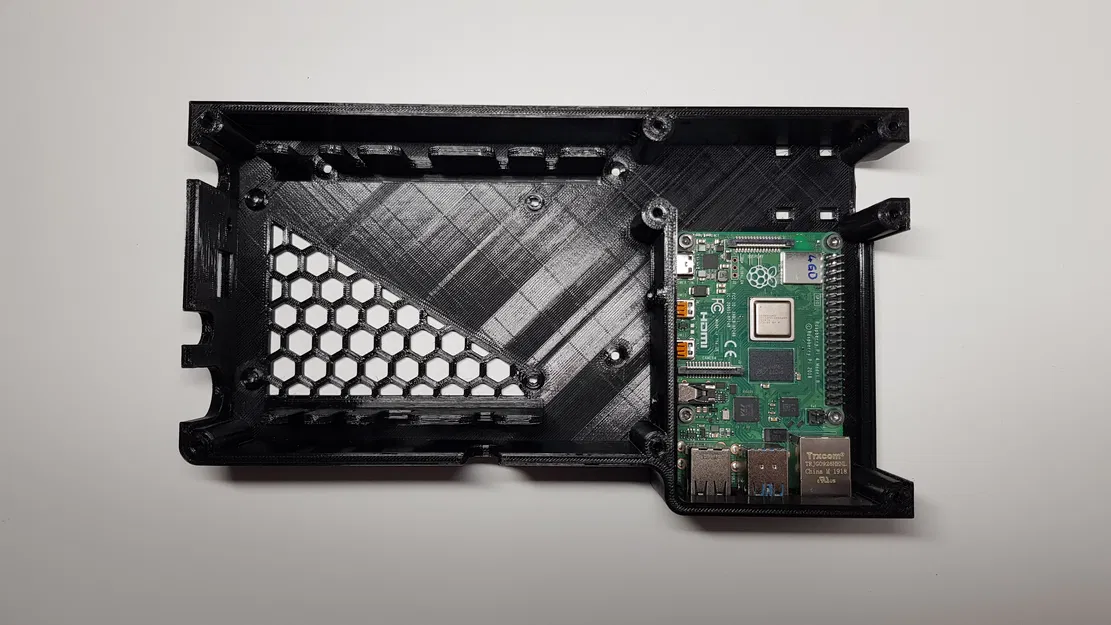

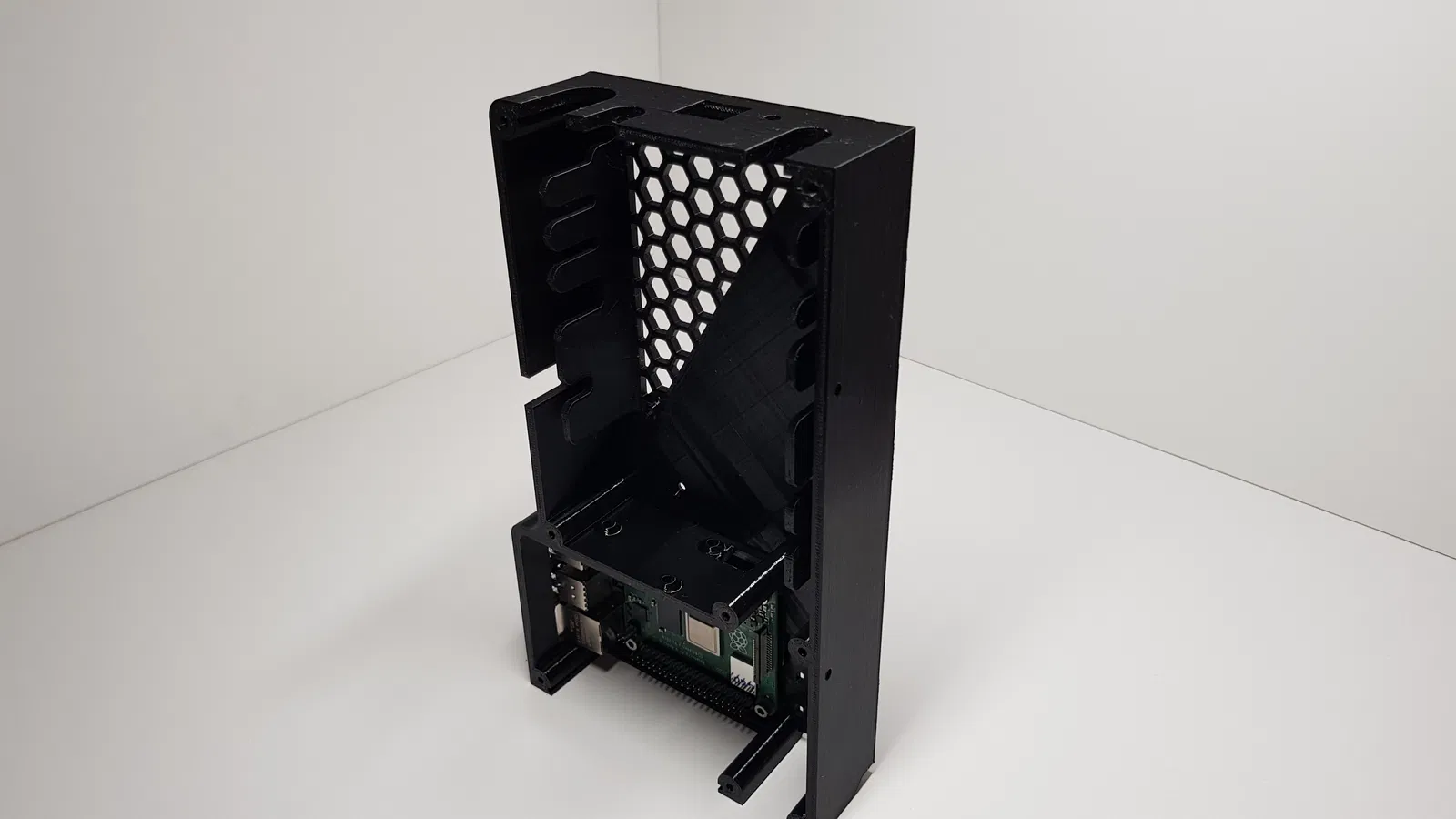

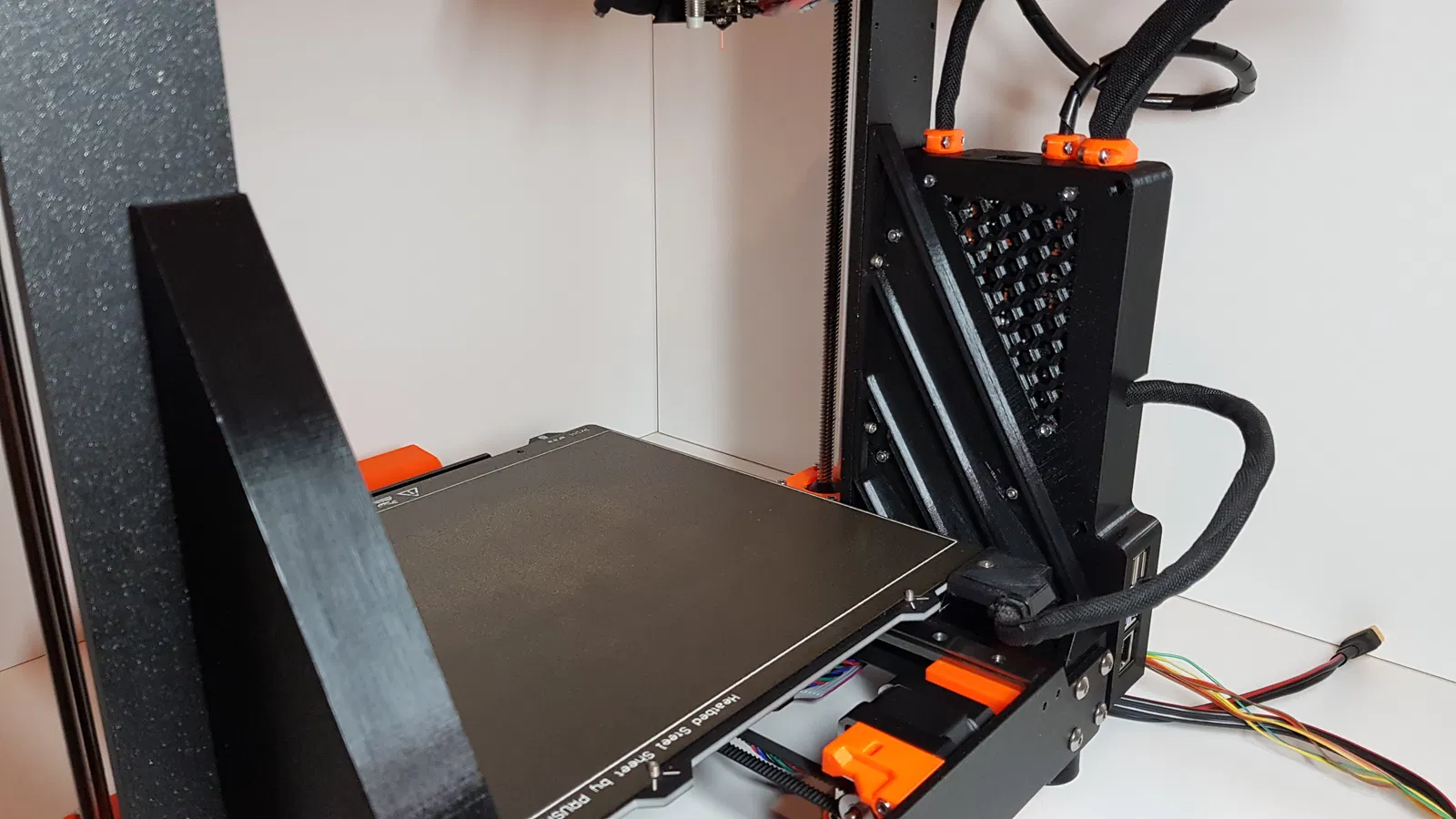

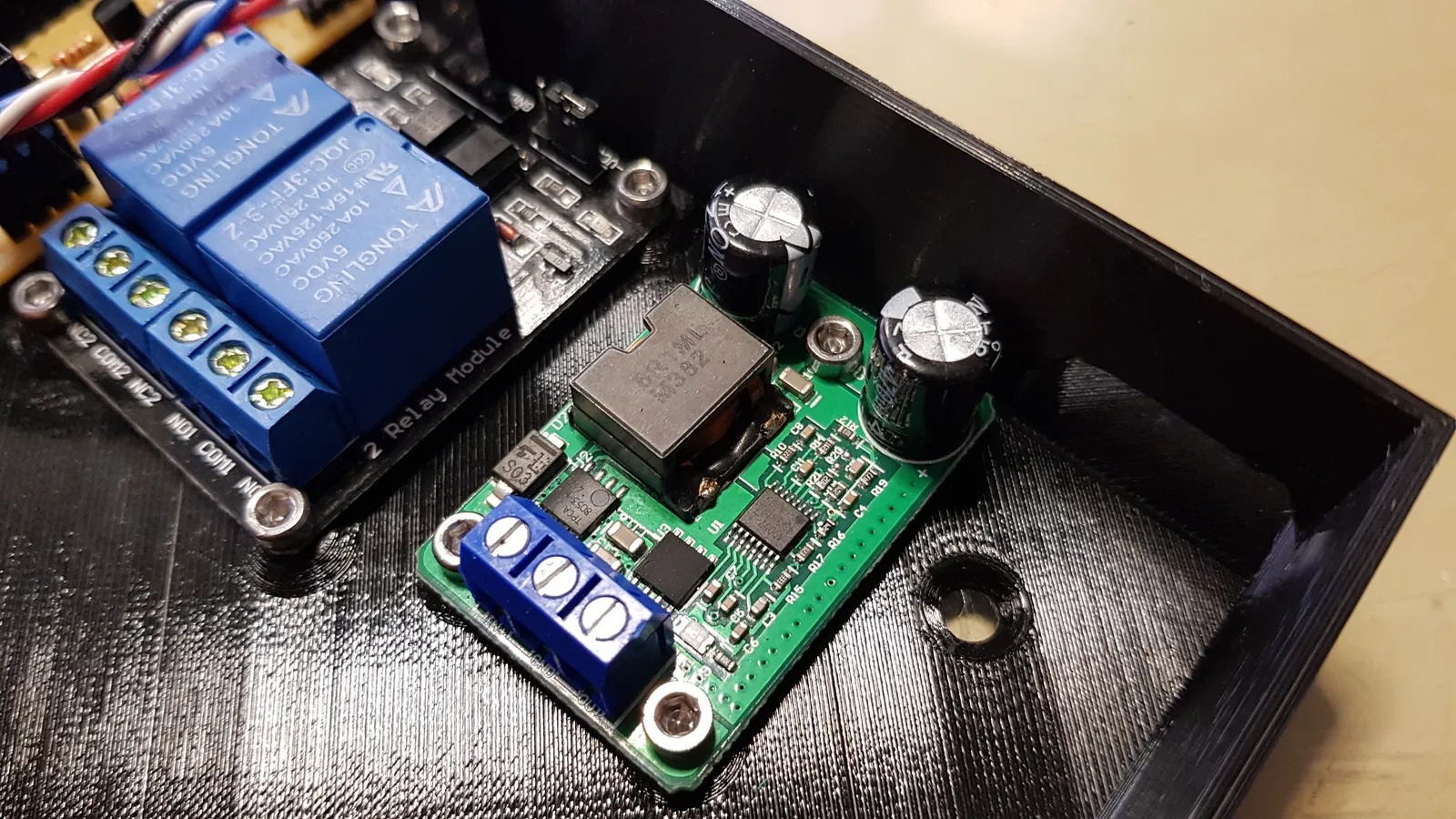

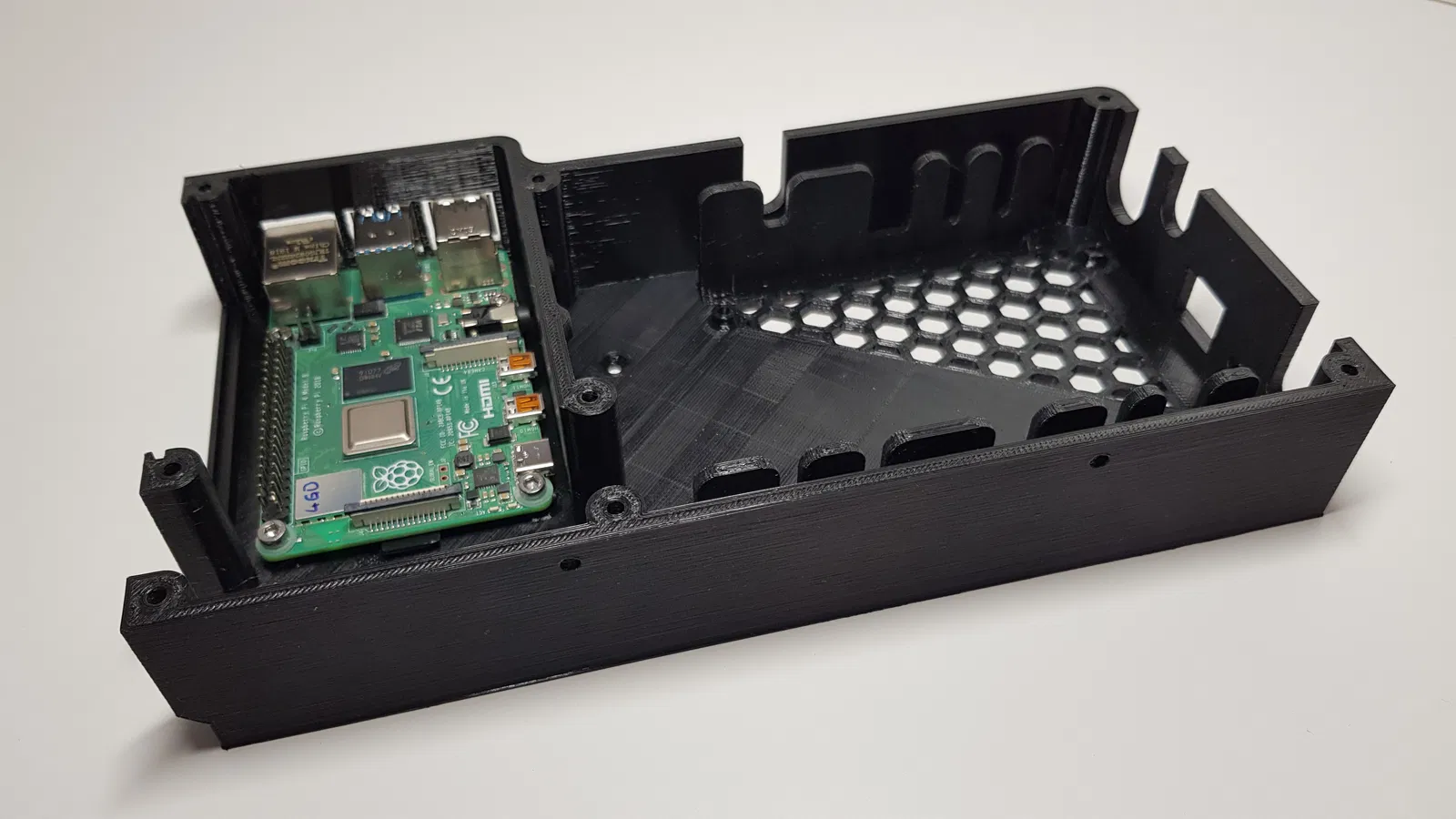

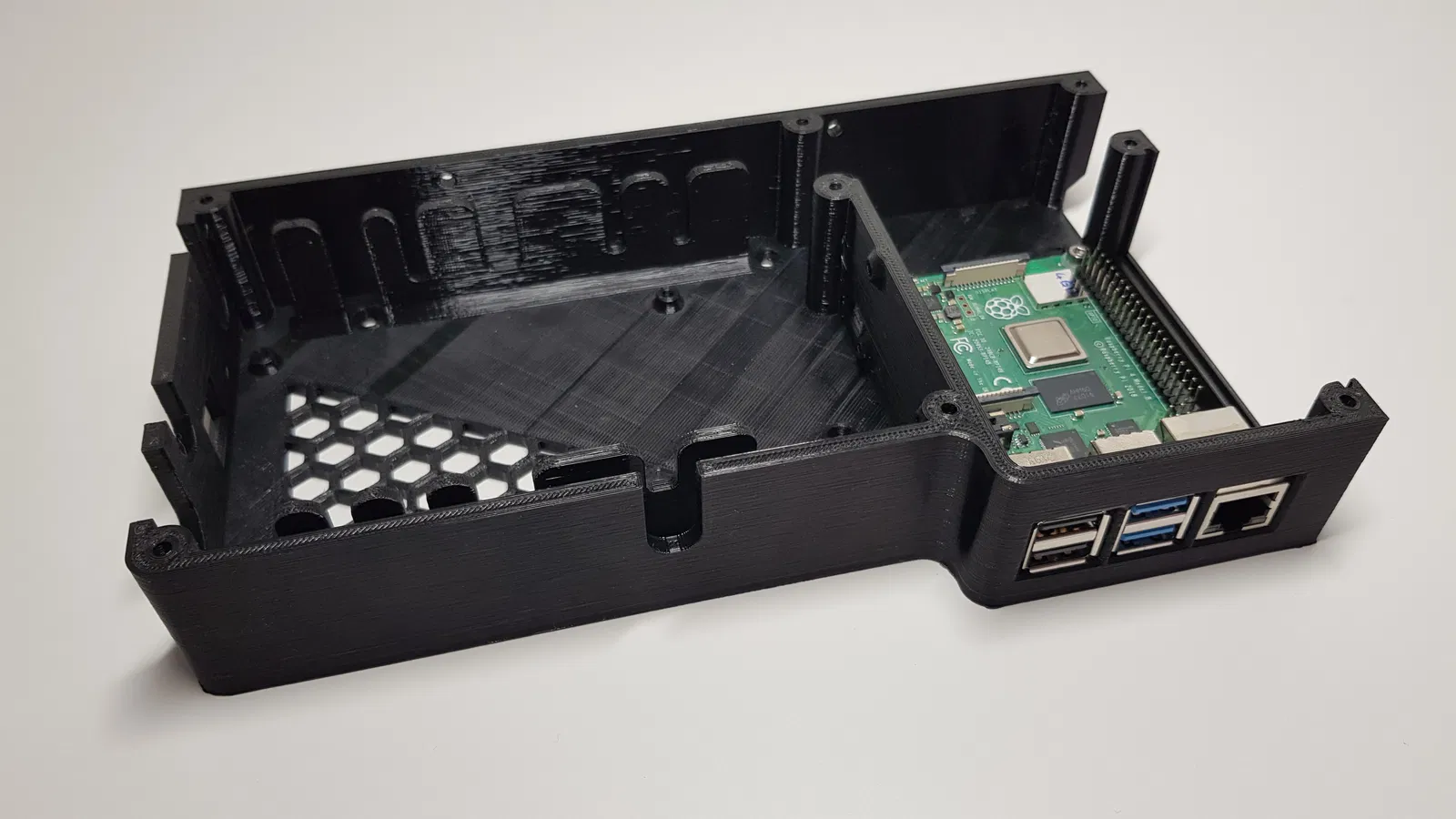

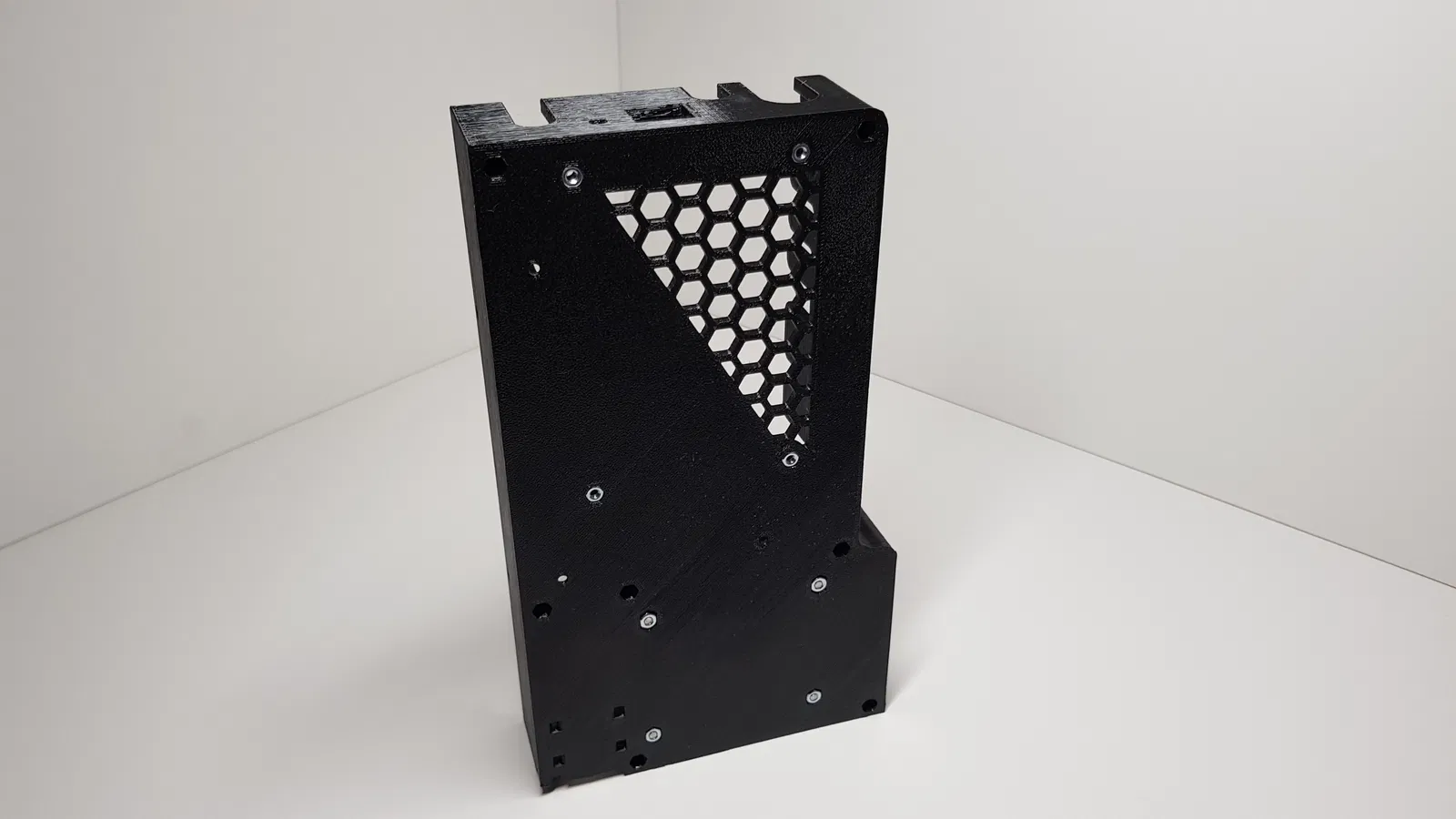

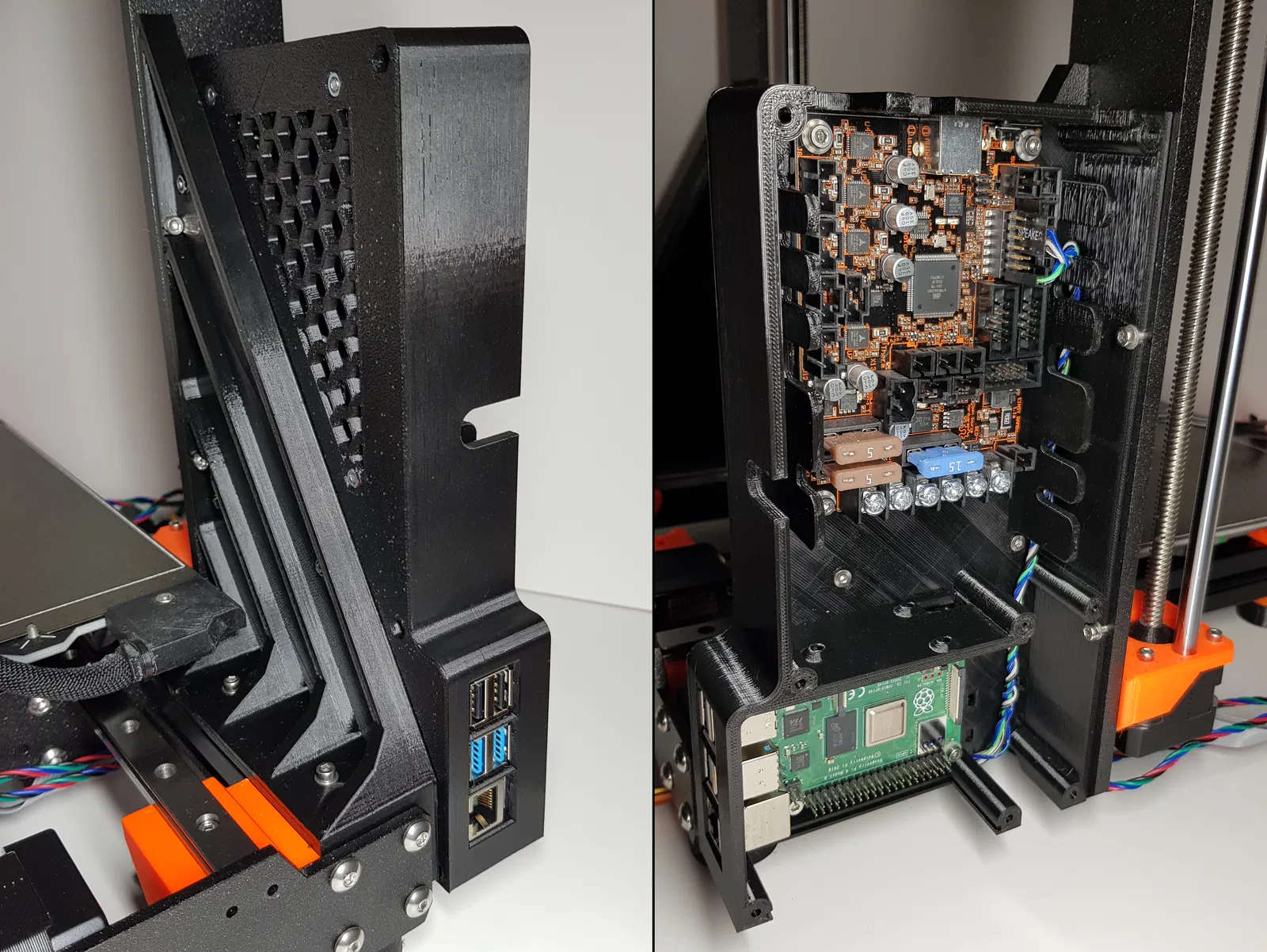

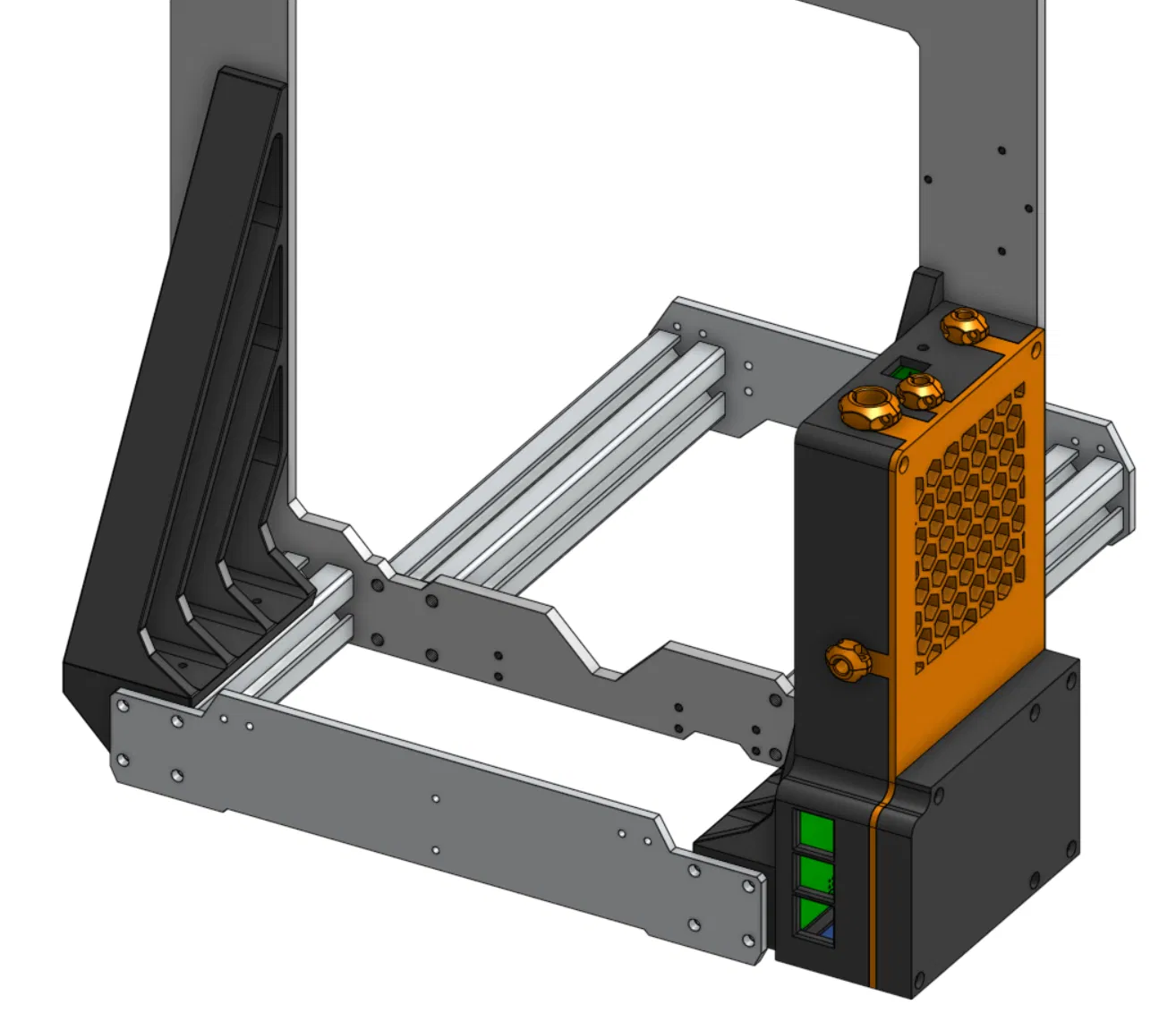

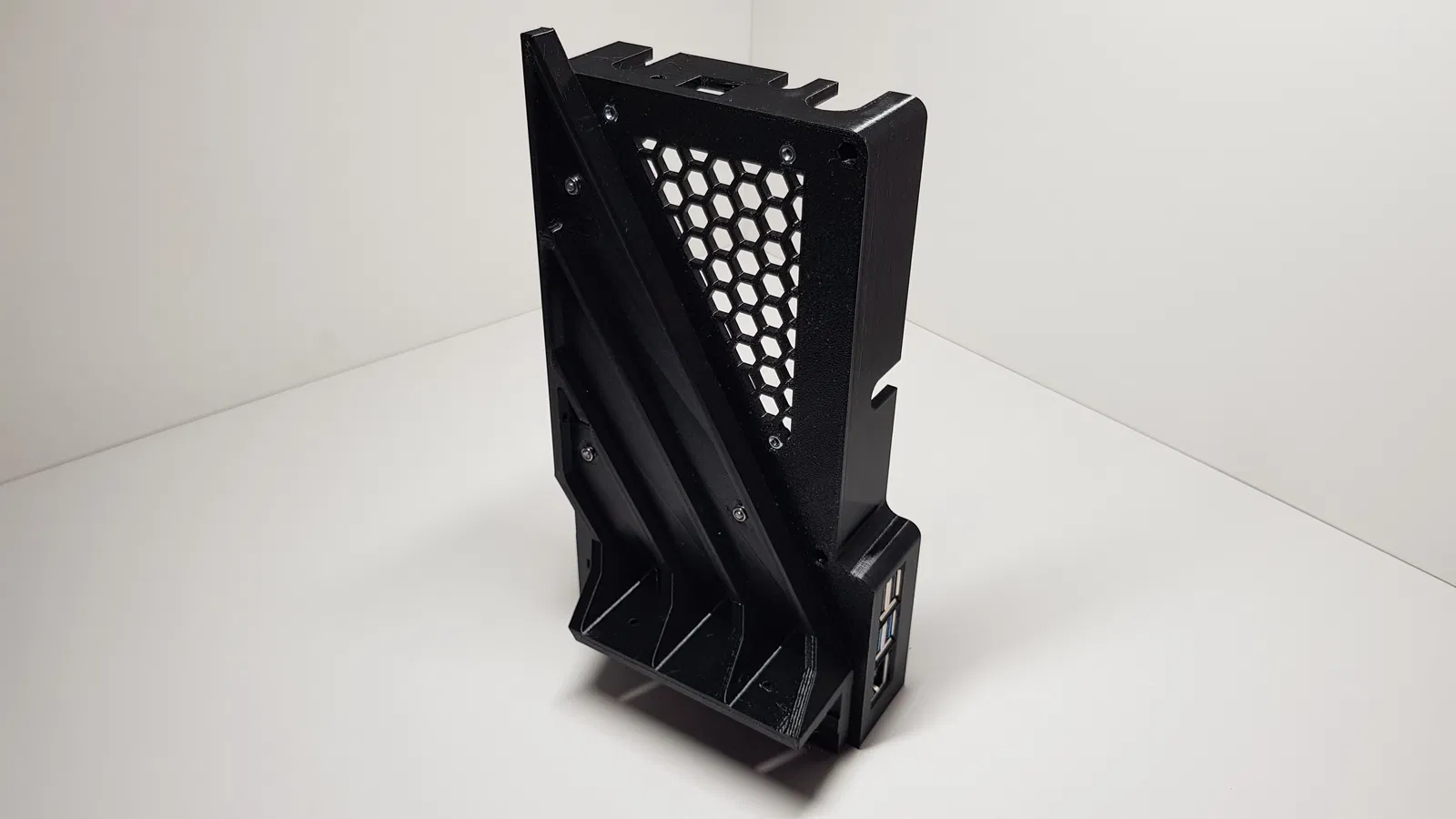

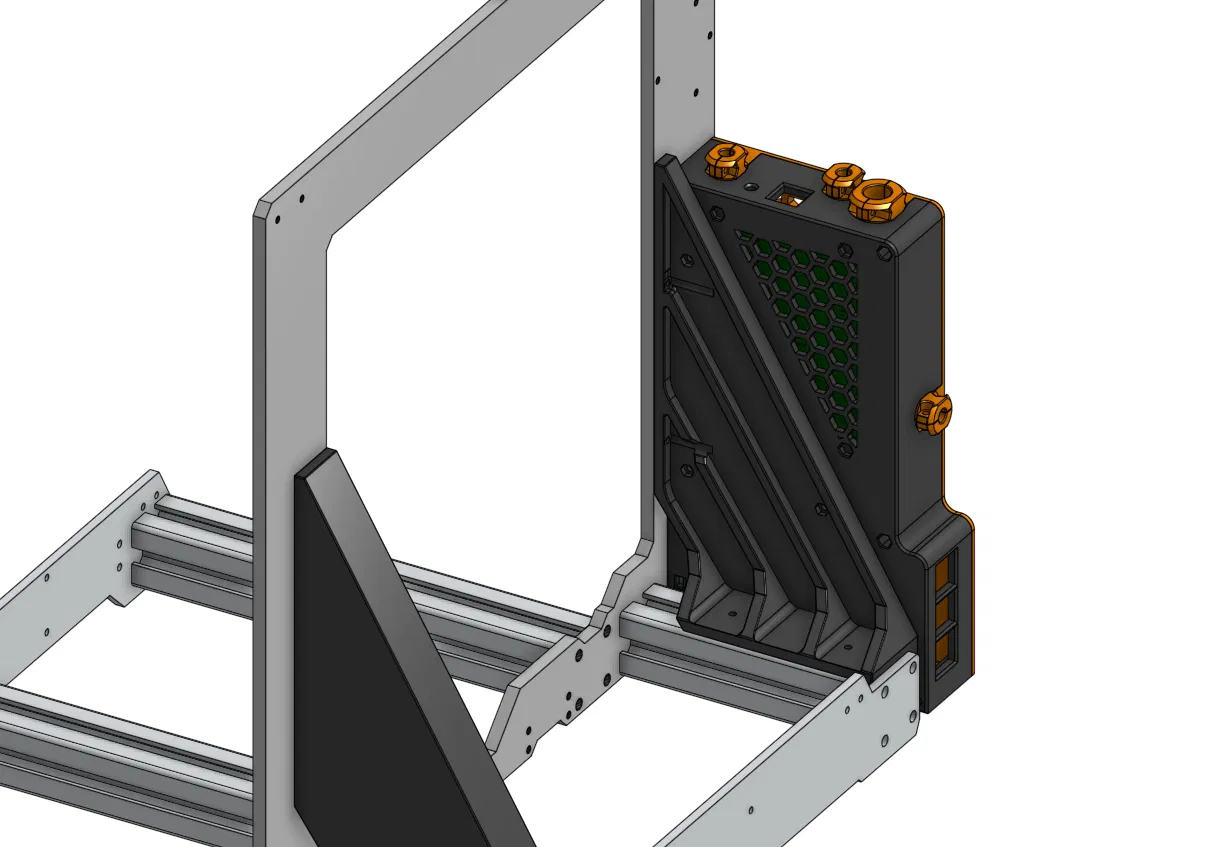

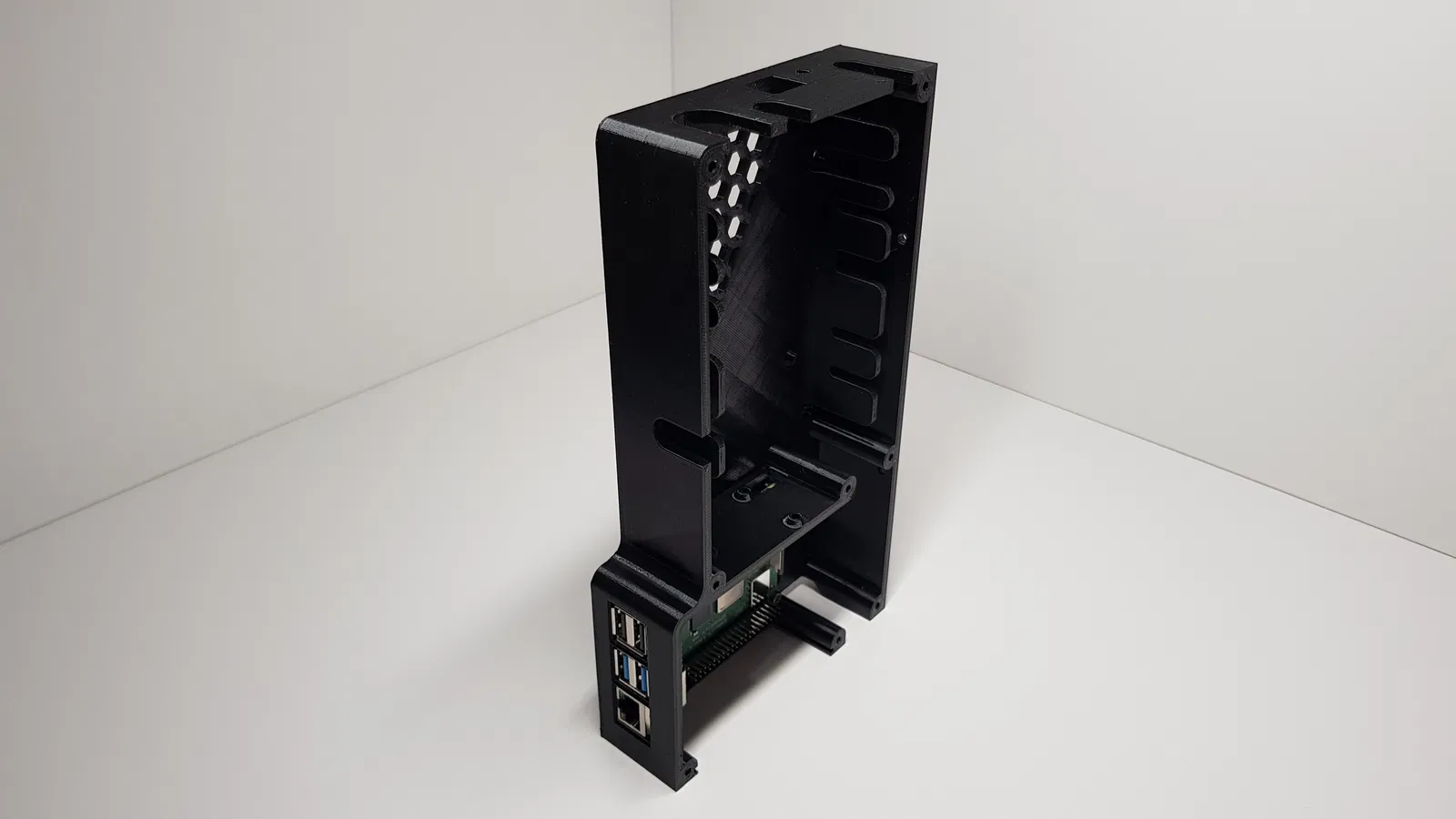

Đây là thiết kế "từ đầu" mới của tui cho Hộp đựng EINSY kèm Raspberry PI 4B (2B/3B) và bộ điều chỉnh điện áp tích hợp. Nó được gắn vào một cái Nẹp cứng và Khung máy để hỗ trợ Khung máy ở phía này (bên phải).

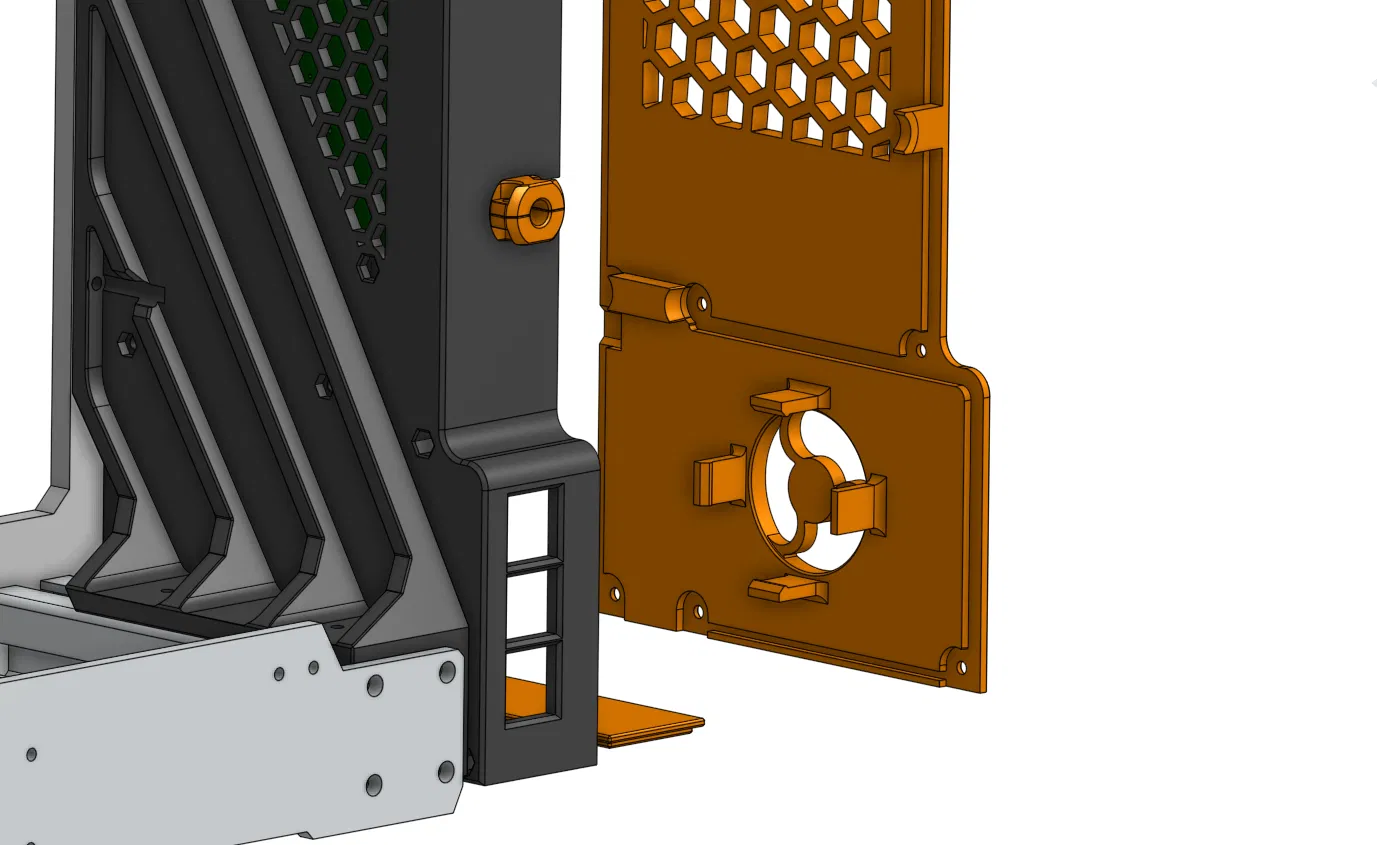

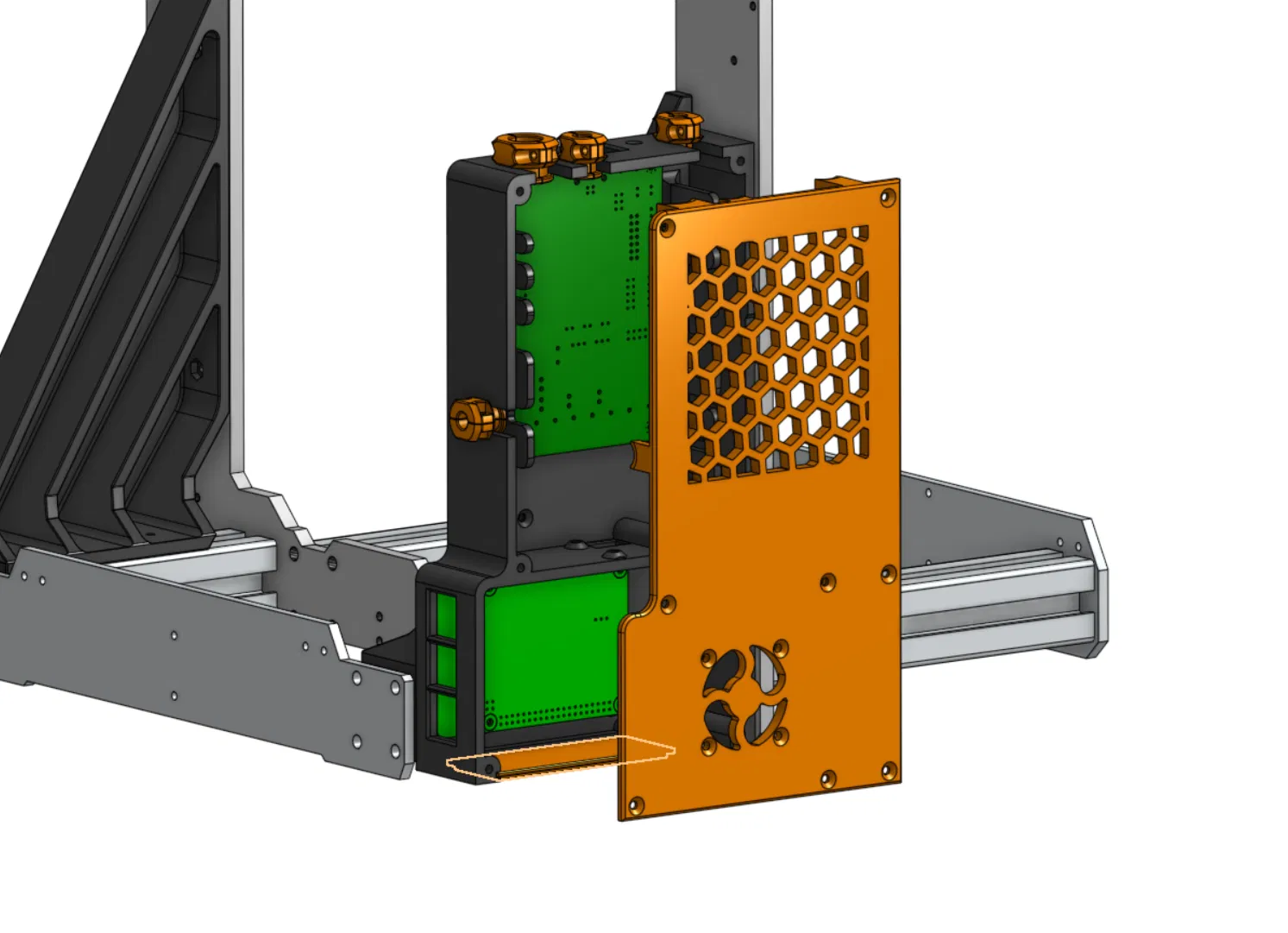

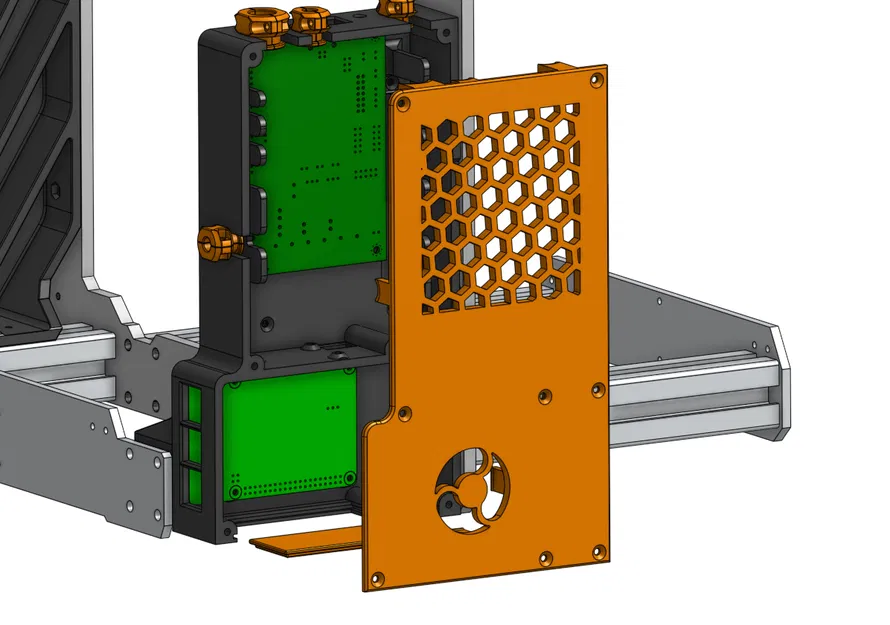

Nắp có thể tùy chỉnh để lắp vừa các loại PI-HAT hoặc Quạt. Tui sẽ sử dụng Bảng mở rộng GPIO để kết nối các cảm biến, đèn, v.v. của Hộp đựng.

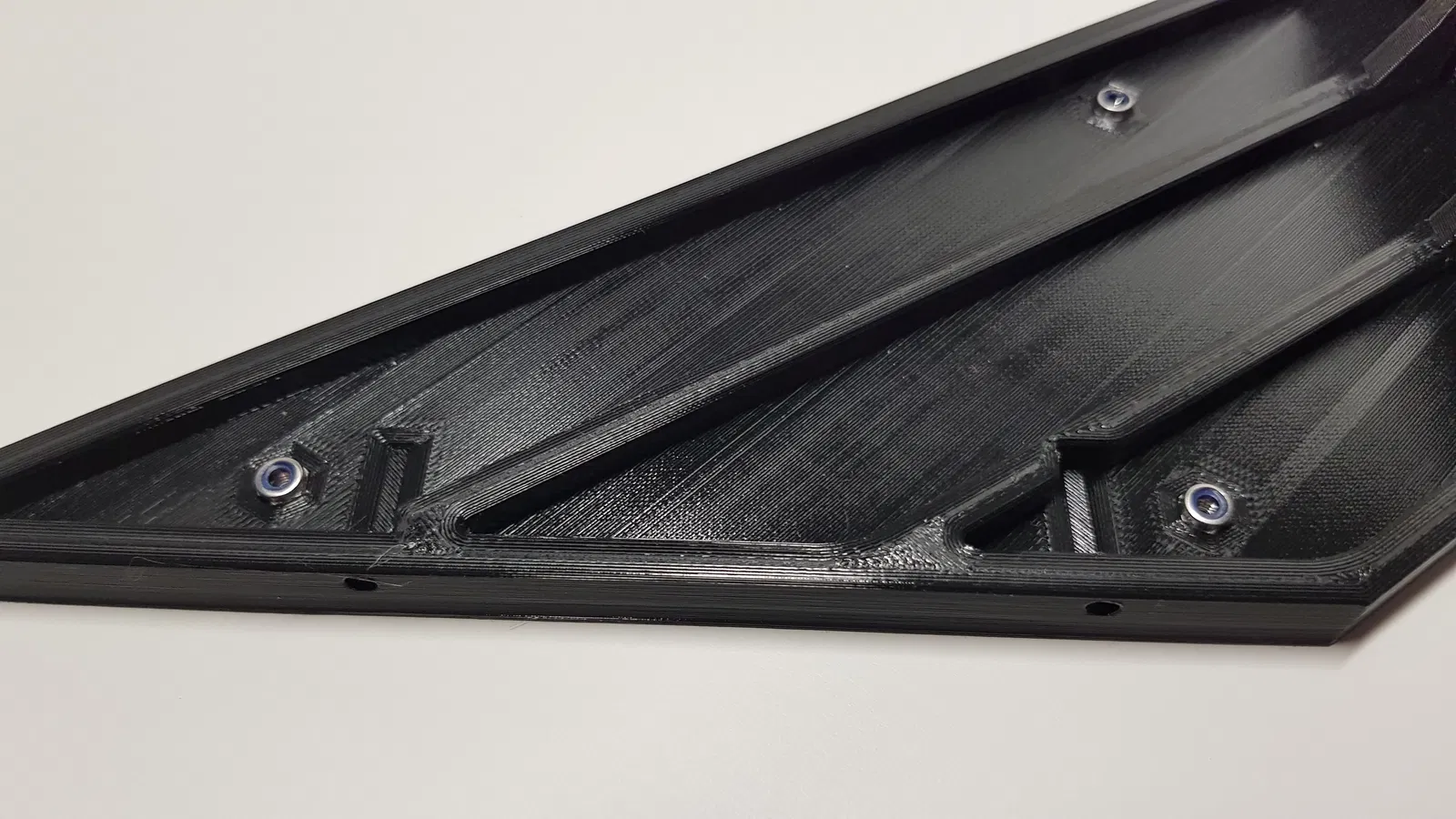

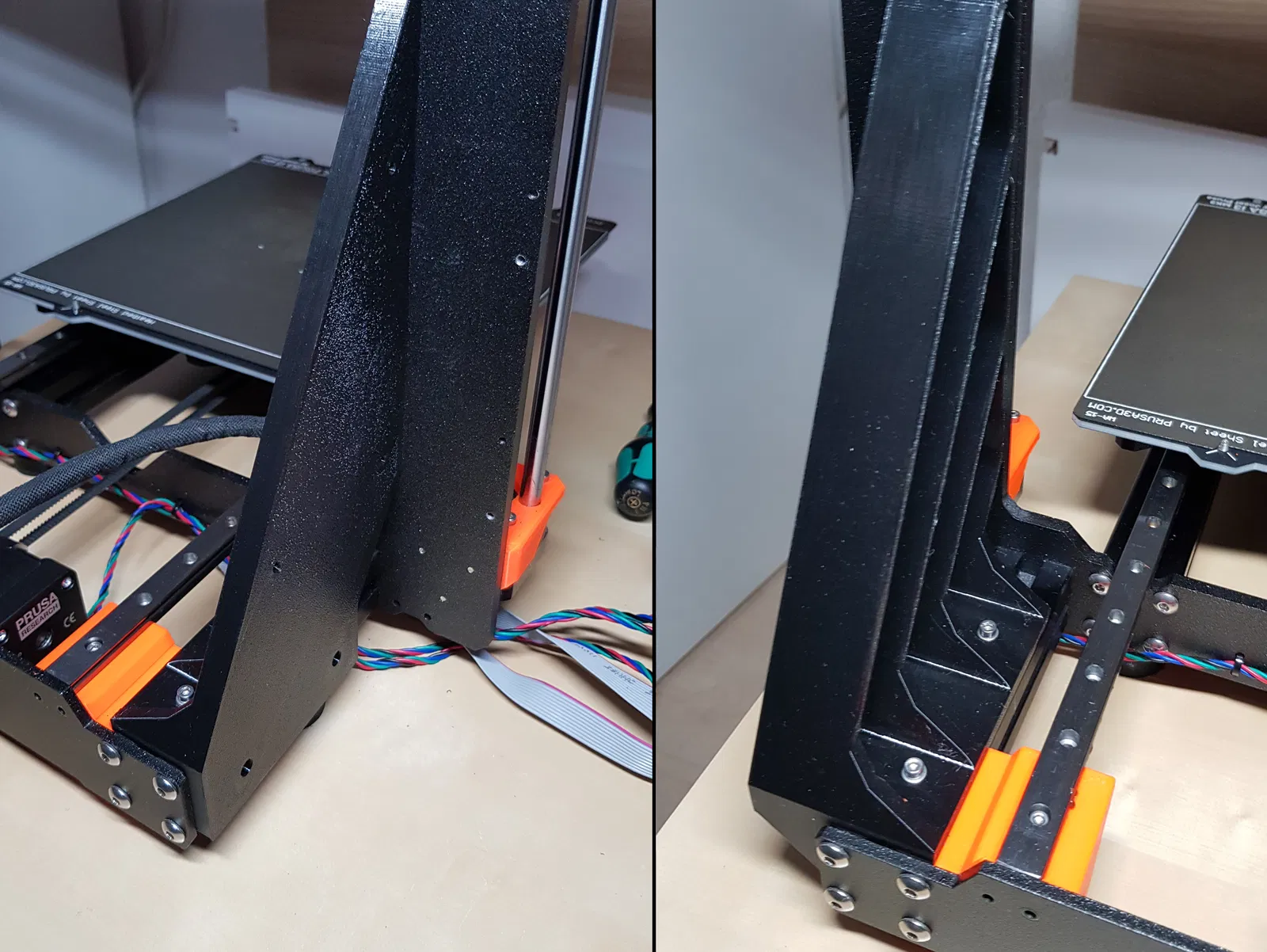

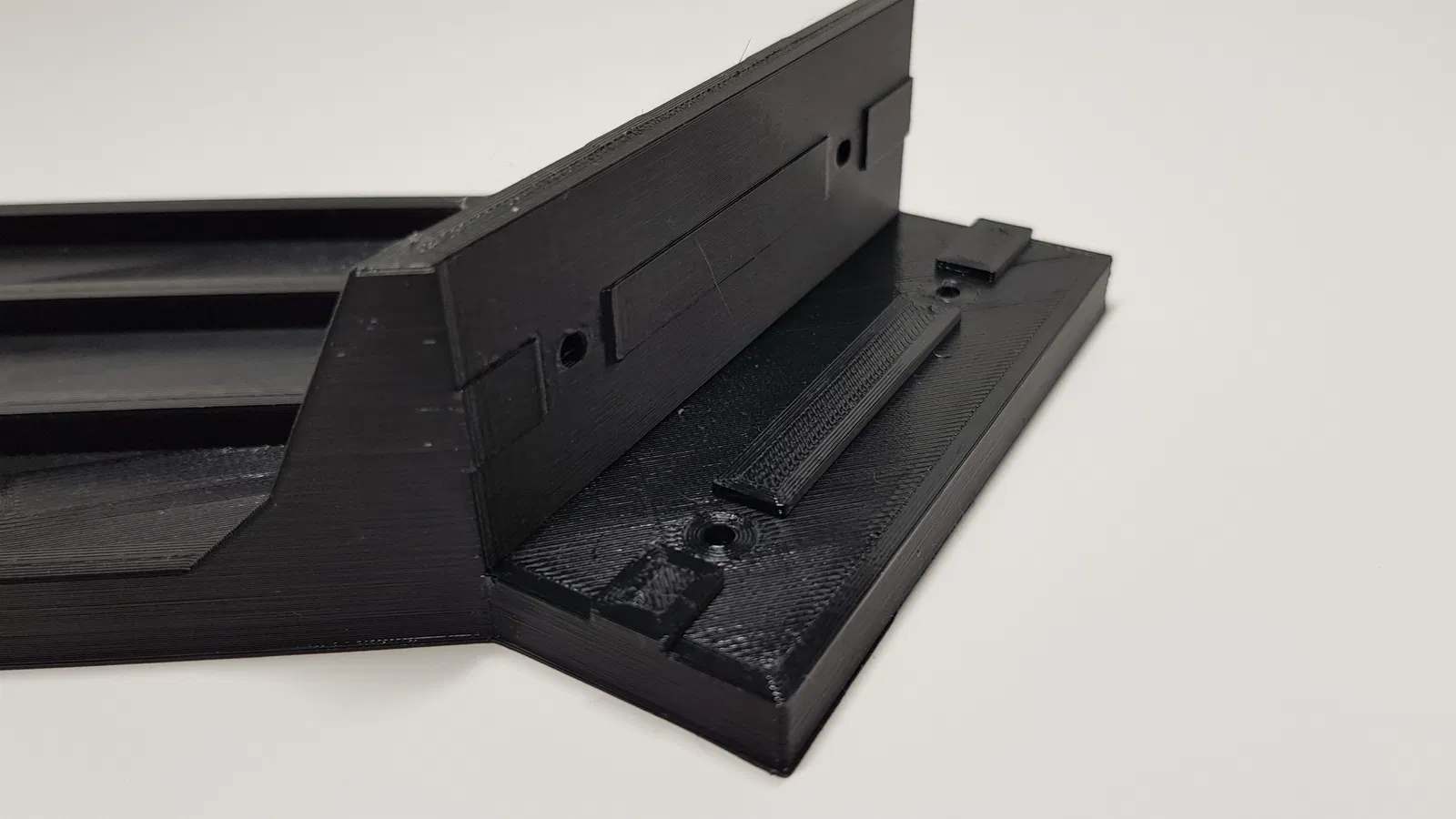

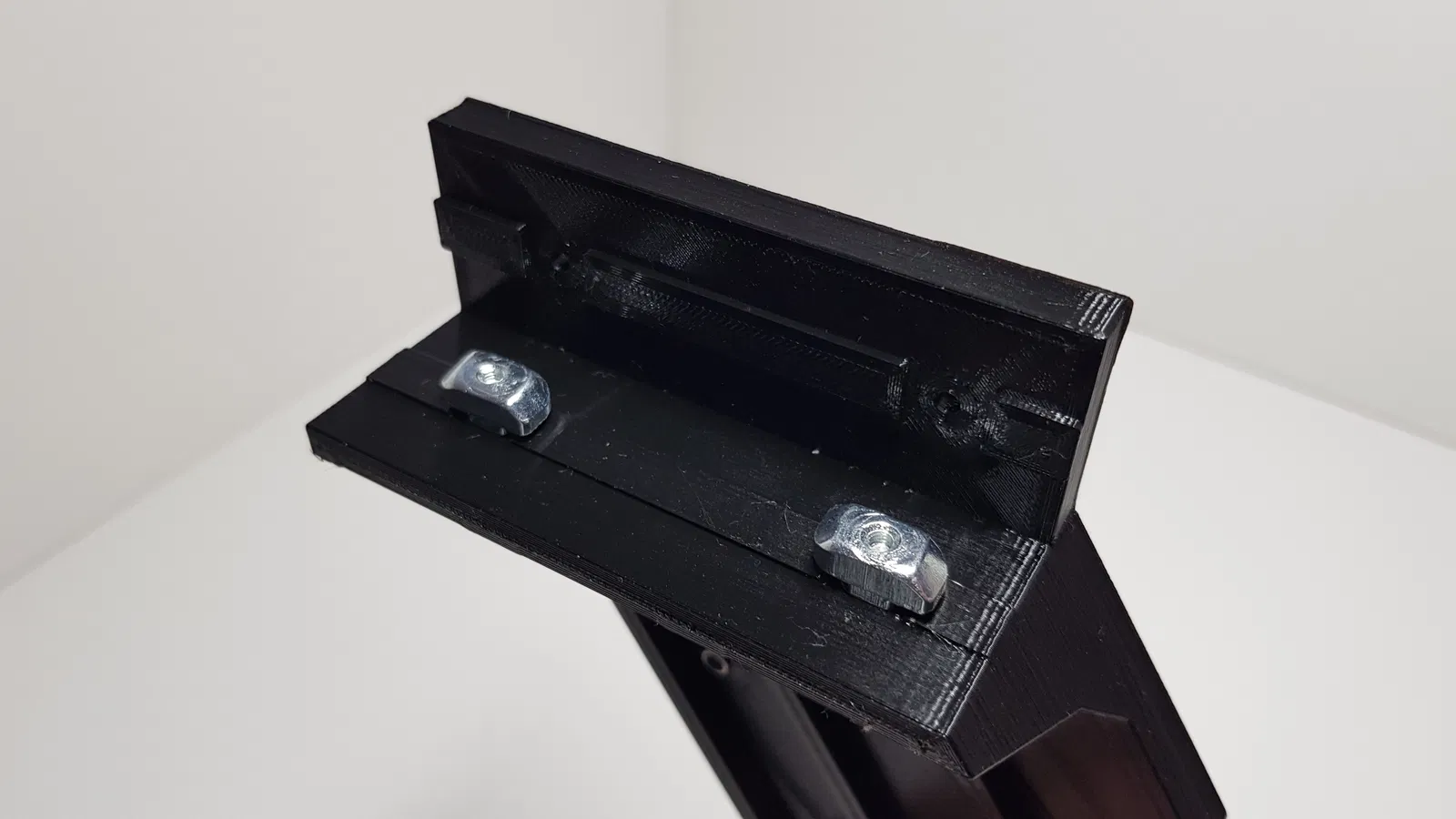

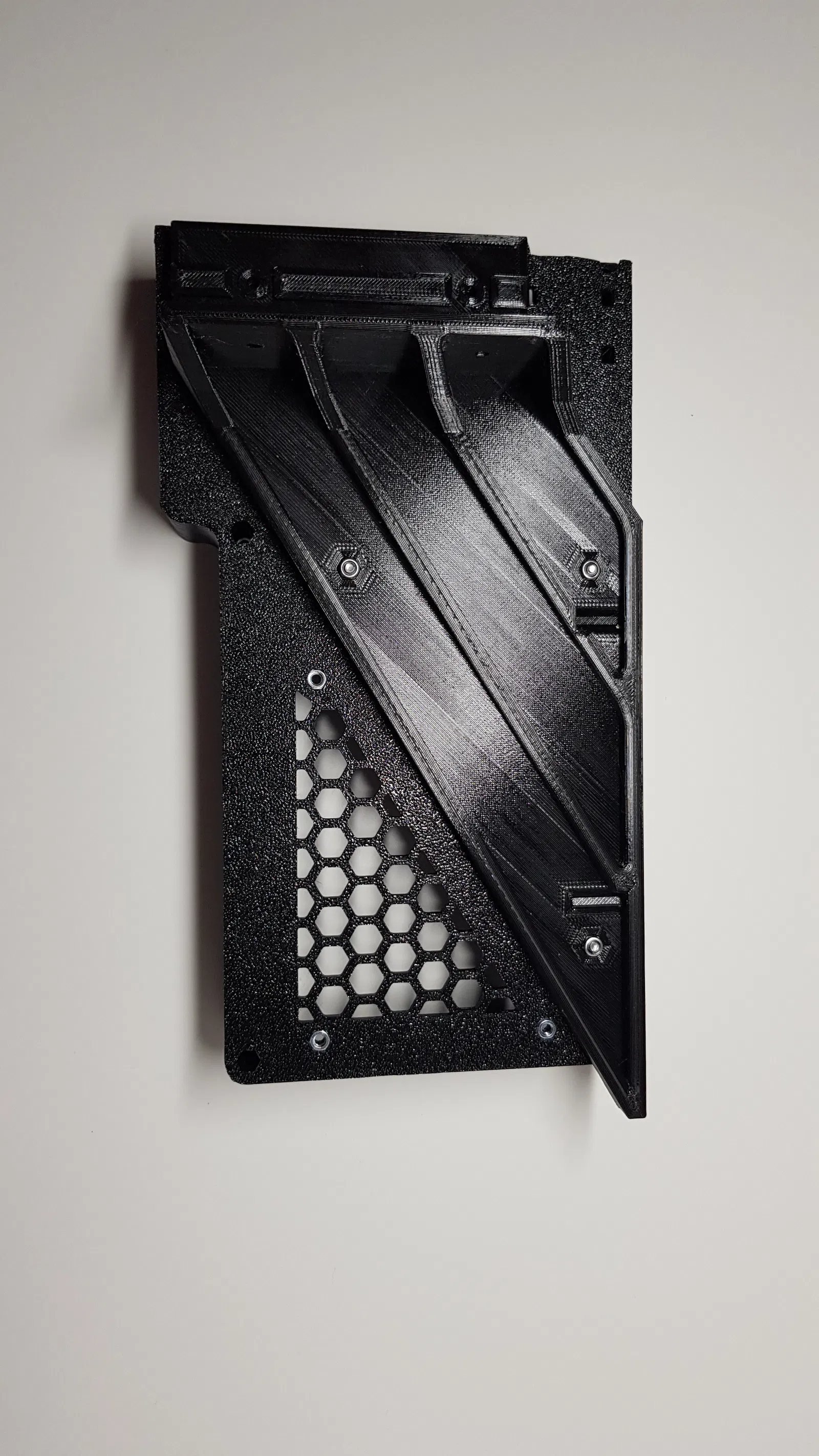

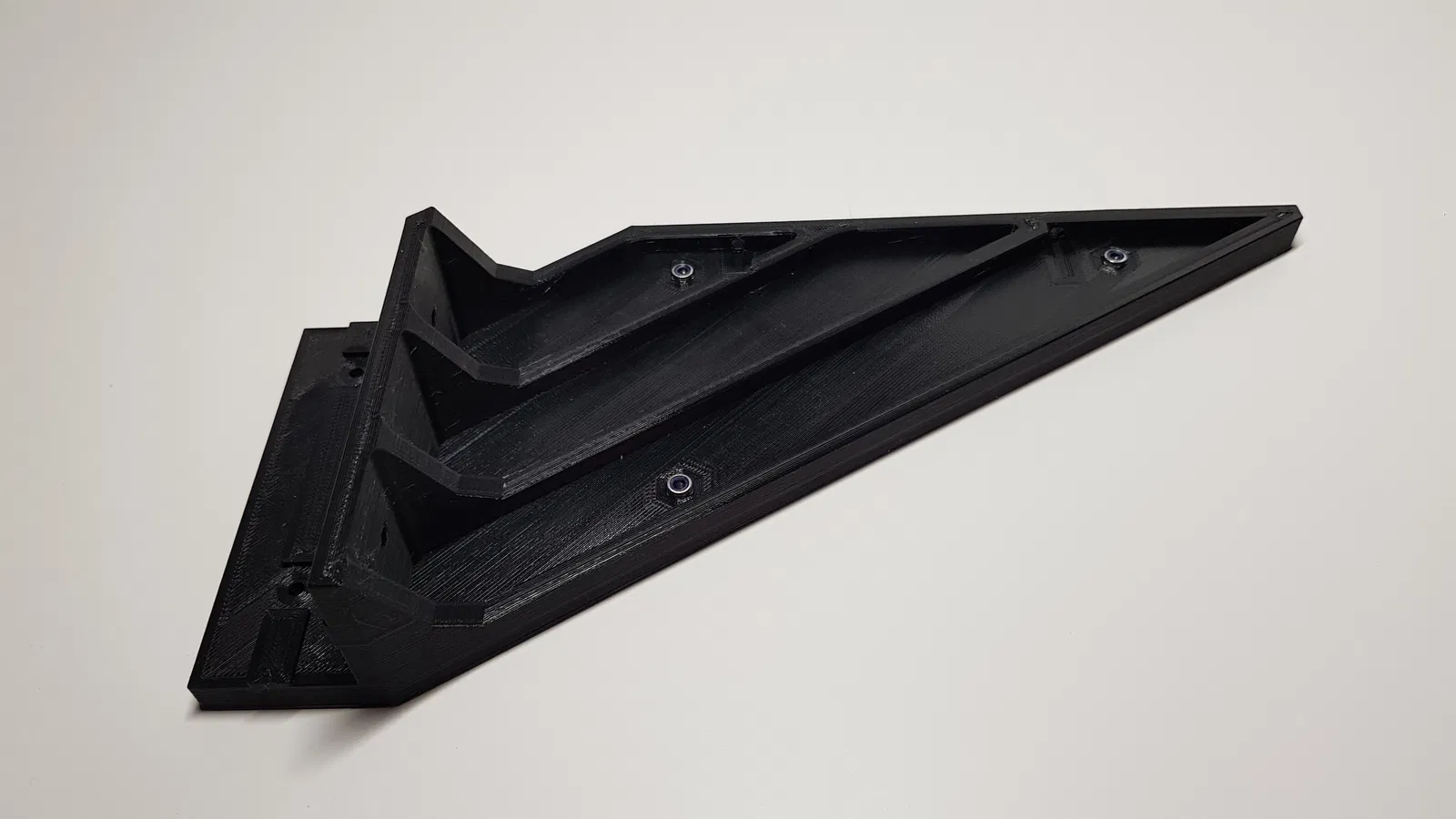

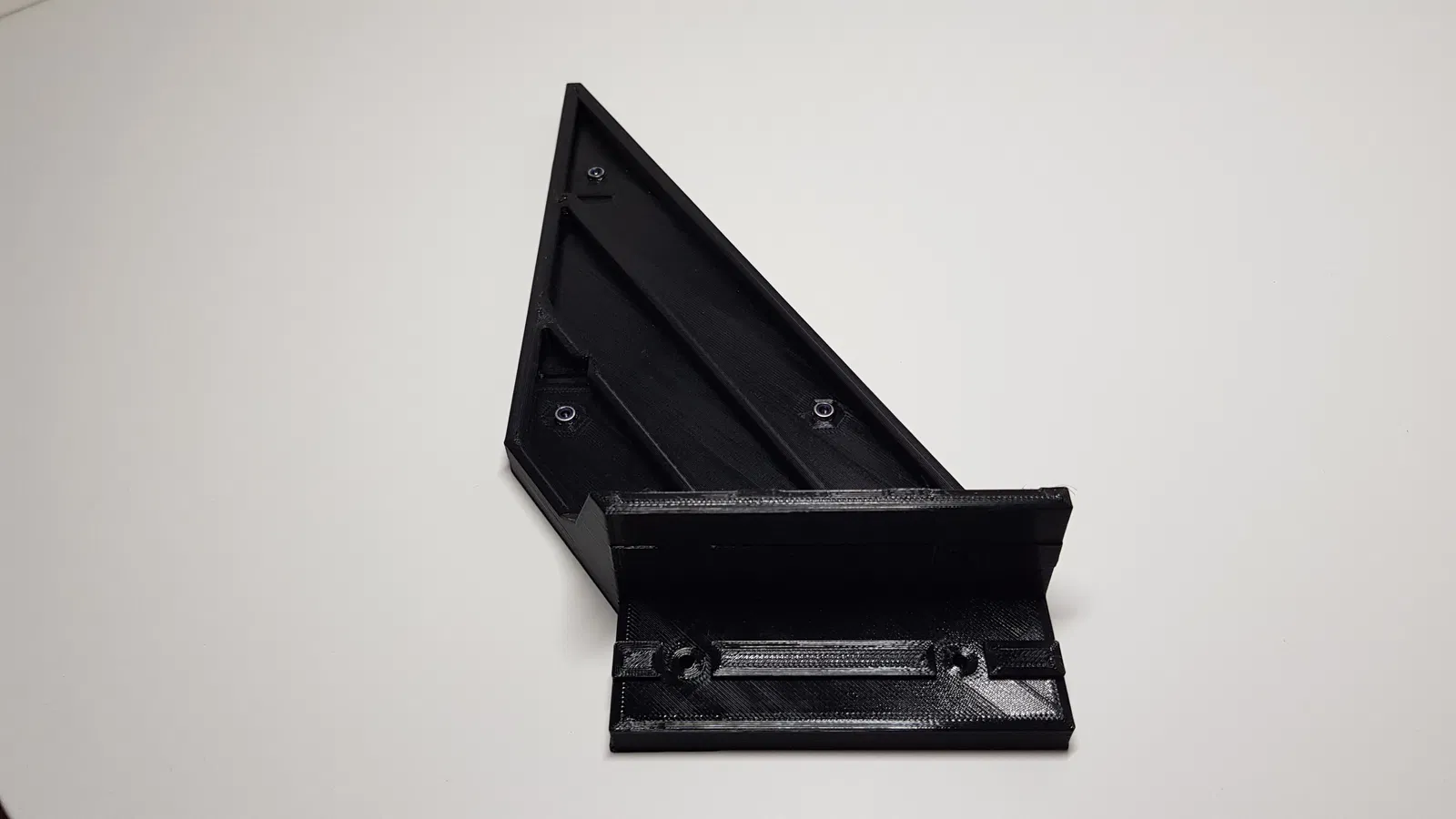

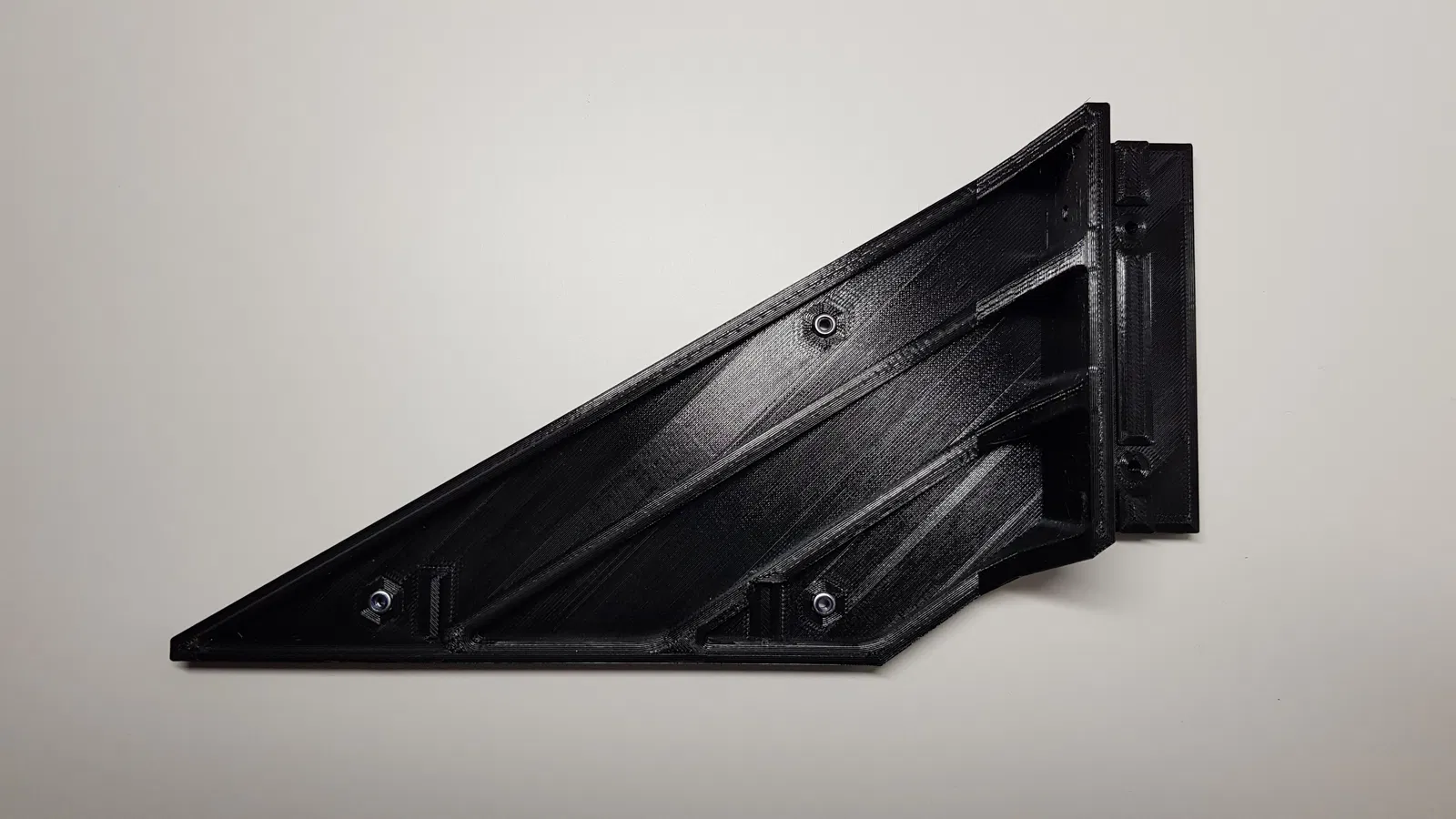

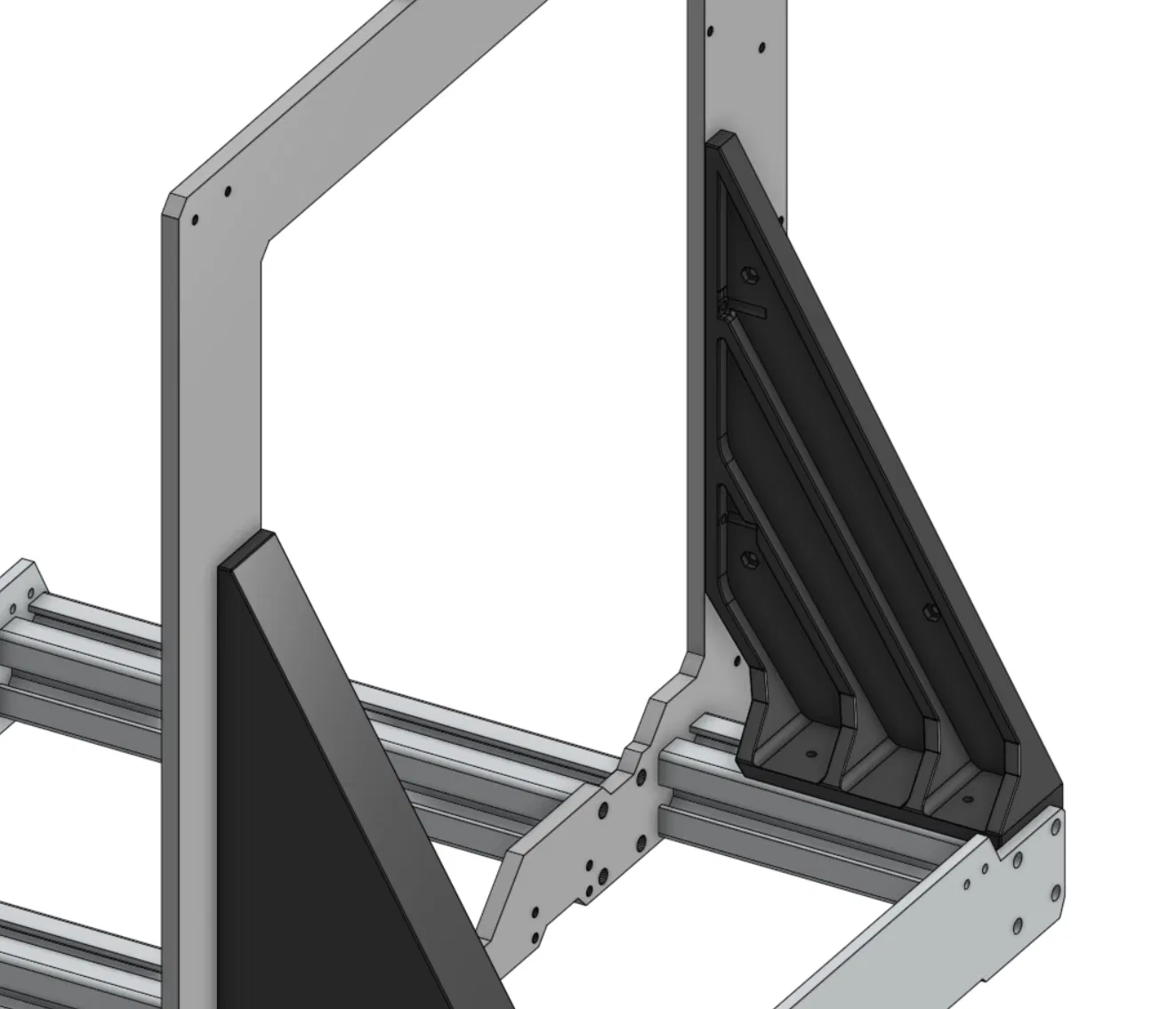

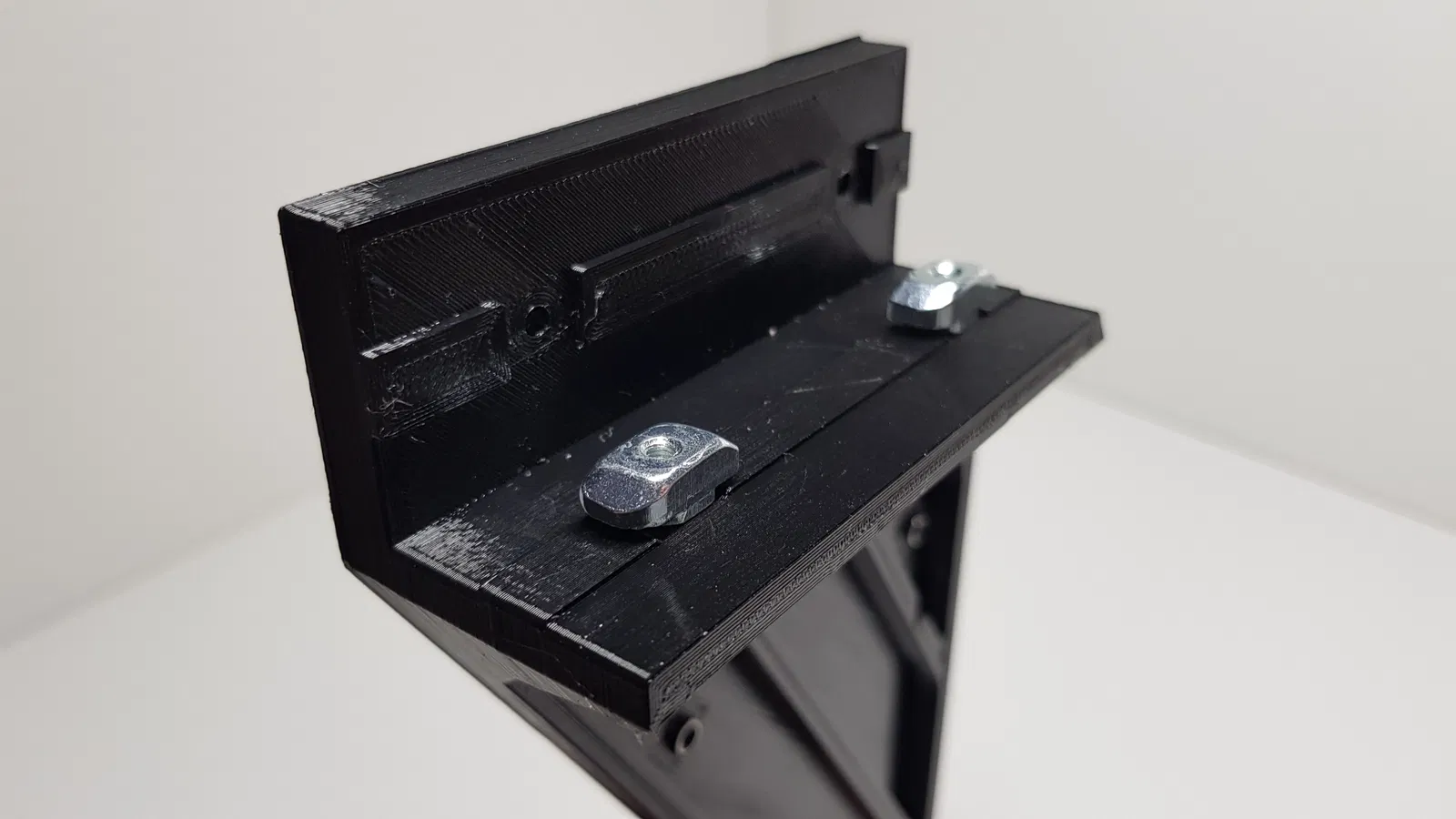

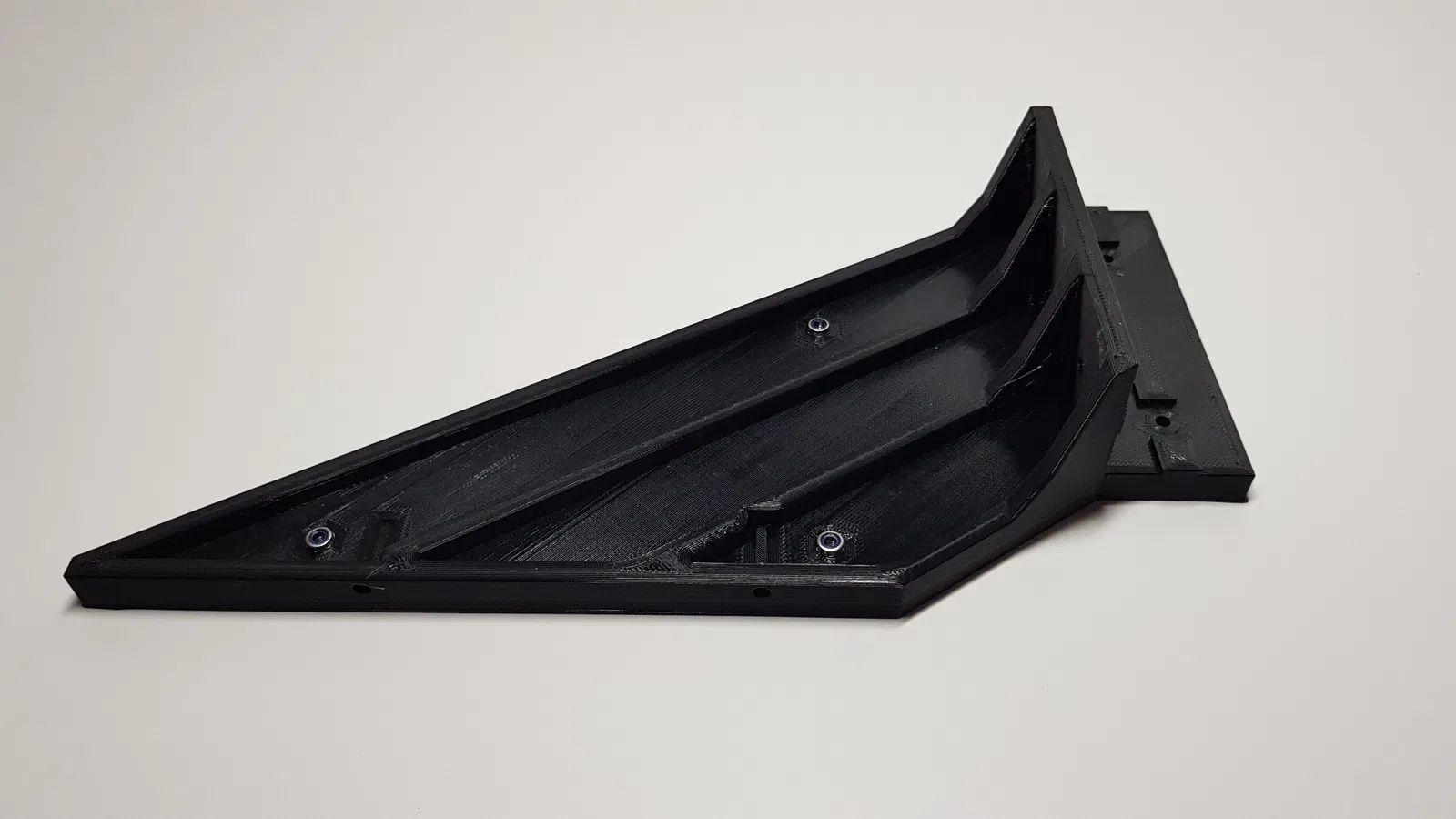

Cái Nẹp khớp (click) vào thanh ray giống như Nẹp thay thế nguồn. Nó được gắn bằng tối đa bốn T-Nut để giữ chặt.

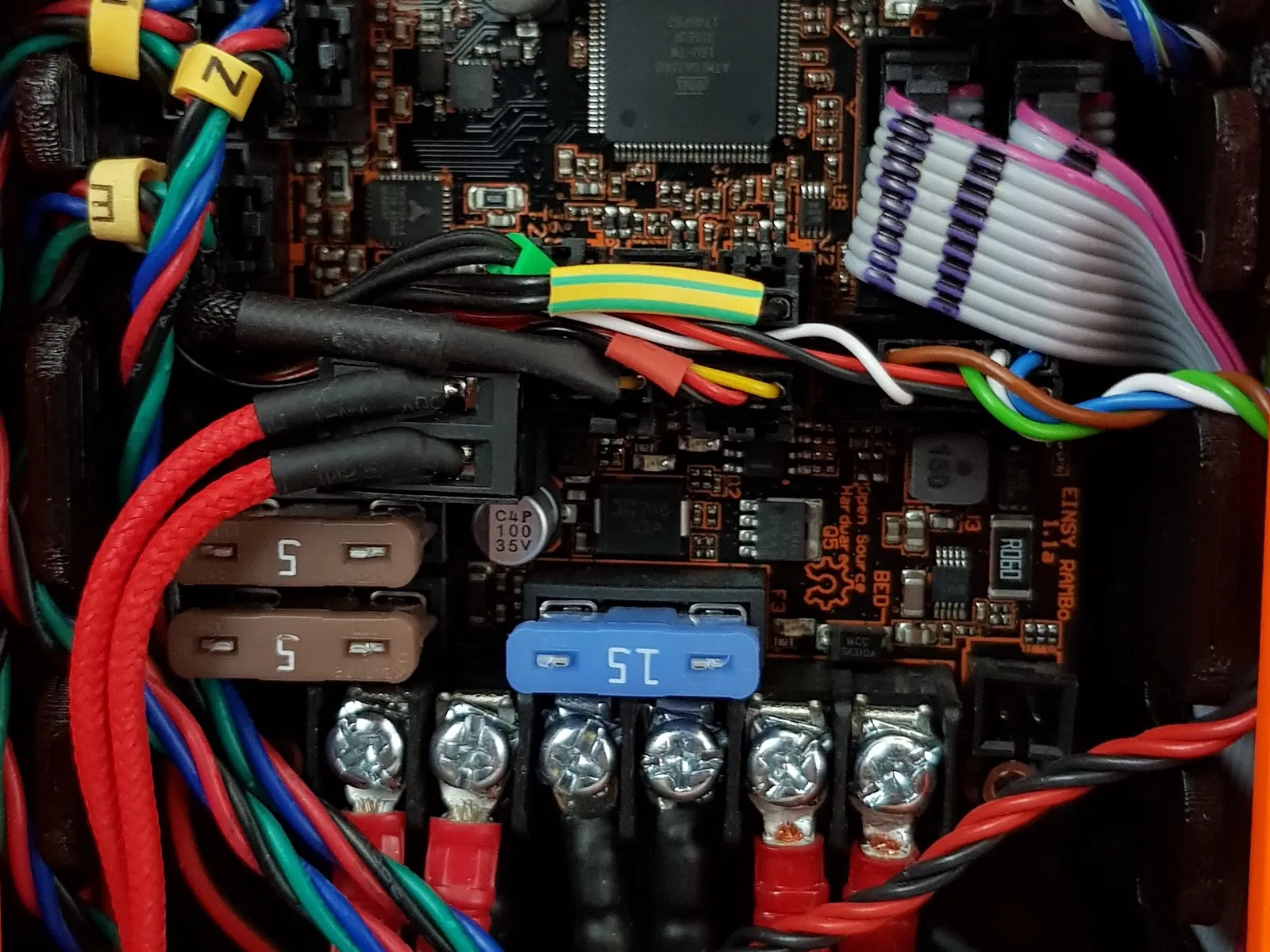

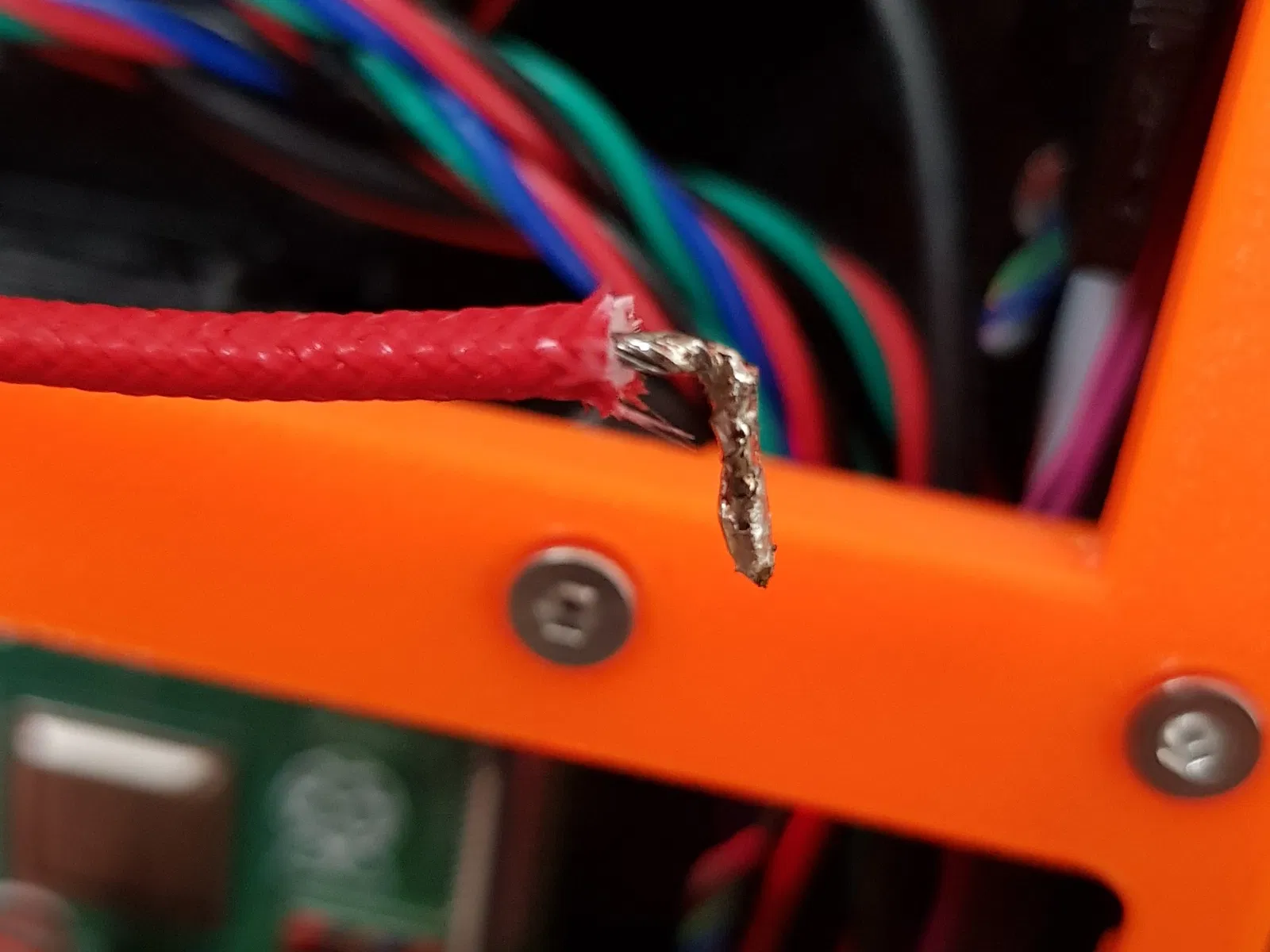

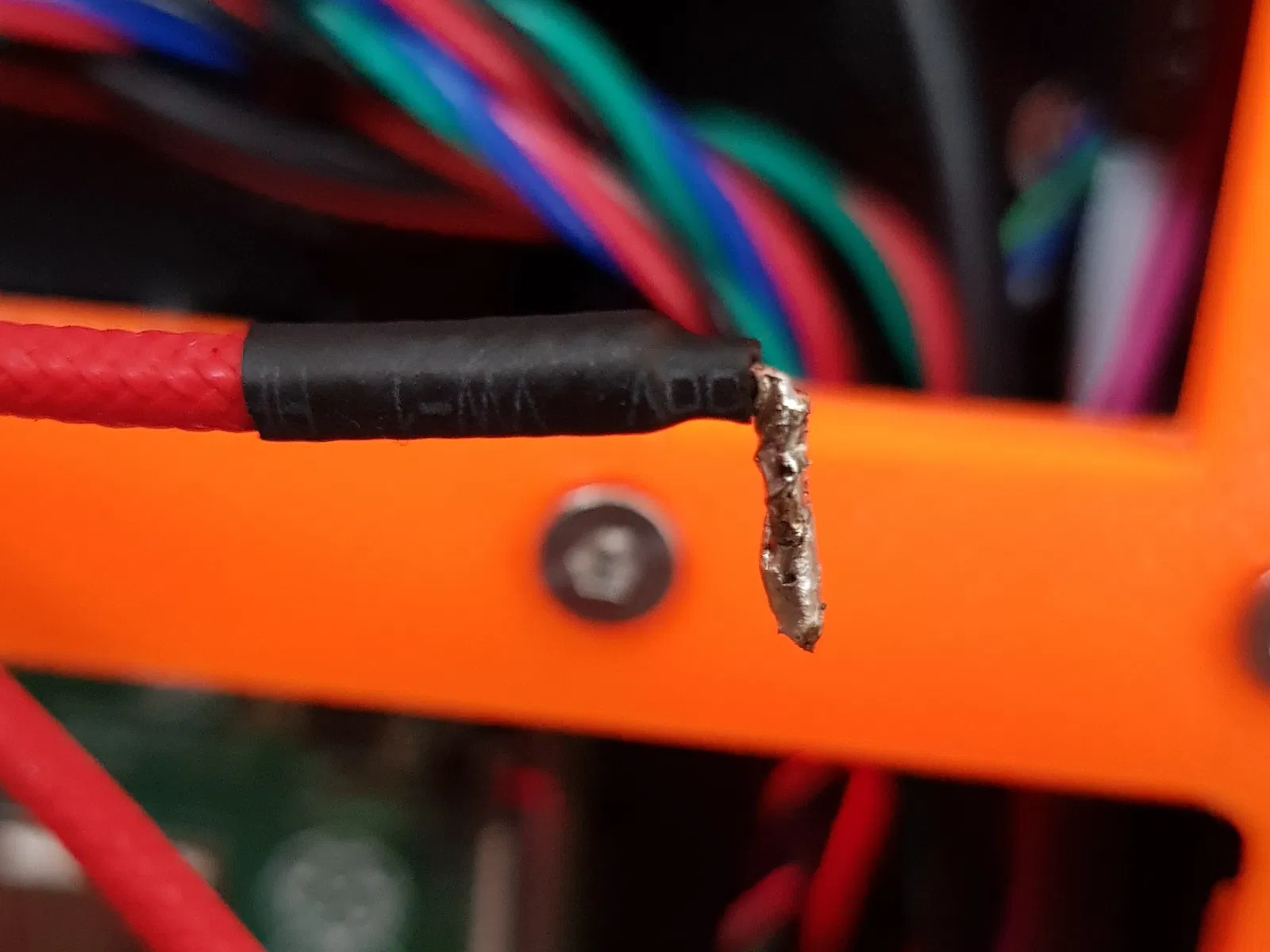

Với Nắp phẳng đi kèm, cần phải sửa đổi phích cắm Heatbed (xem Hình ảnh). Tui đã tháo ống bọc cuối và dùng mỏ hàn để tạo thành hình chữ L.
Bạn cần: 8x M3x8 + 8x Đai ốc M3 (Giá đỡ cáp) 4x M3x8 + 4x Đai ốc M3 (Raspberry) 2x M3x8 (Khung) 4x M3x8 + 4x Đai ốc M3 + một loại vòng đệm (cao su) (Einsy) 3x M3x10 + 3 Đai ốc Nylock M3 đầu chìm (Nẹp vào Hộp đựng) 8x M3x12 + 8 Đai ốc M3 đầu chìm (Nắp) 4x M3x10 + 4x Vòng đệm M3 + 4x T-Nut 8mm M3 ( tùy chọn + 4 để rất chắc chắn) (Các Nẹp) 2x Vít khung M4 (sử dụng vít gốc) + 2x Đai ốc M4 2x Dây rút
SẮP TỚI: vài phiên bản Nắp khác nhau cho giá đỡ quạt, thêm không gian cho Raspberry PI HAT,...
Lưu ý: Bạn cần dây nguồn dài hơn nếu bộ nguồn được gắn vào Khung máy !
Cập nhật 3.10.2019: Thêm một vài hình ảnh
Cập nhật 5.10.2019: Thêm Hộp đựng Nắp Đã đóng Nắp đáy Đã đóng Phiên bản Nẹp mới (dễ lắp hơn) Các bộ phận Giá đỡ cáp (6mm, 7mm, 12mm)
Cập nhật 14.10.2019: Thêm tệp STEP Nắp hoàn toàn đóng và Nắp đóng cho các tùy chỉnh riêng Thêm Nắp có giá đỡ kẹp quạt 40x40
Cập nhật 19.10.2019: Thêm Lưu ý dây nguồn (Cảm ơn @Frederik)
Cập nhật 30.12.2019: Thêm tệp STEP Hộp đựng và Nẹp Einsy
Cập nhật 15.04.2020: Thêm Nắp có giá đỡ vít quạt 40x40
Cập nhật 17.04.2020: Thêm các bộ phận bổ sung Nắp cho HAT lớn hơn (Cảm ơn @Mike)
Hướng dẫn in
Sử dụng PETG (Prusament Orange) Lớp 0.2mm cho các bộ phận hộp đựng Lớp 0.15 cho các bộ phận giá đỡ cáp nhiều lớp hơn thì tốt hơn ;-) Phần viền 10mm cho Hộp đựng và Nẹp
