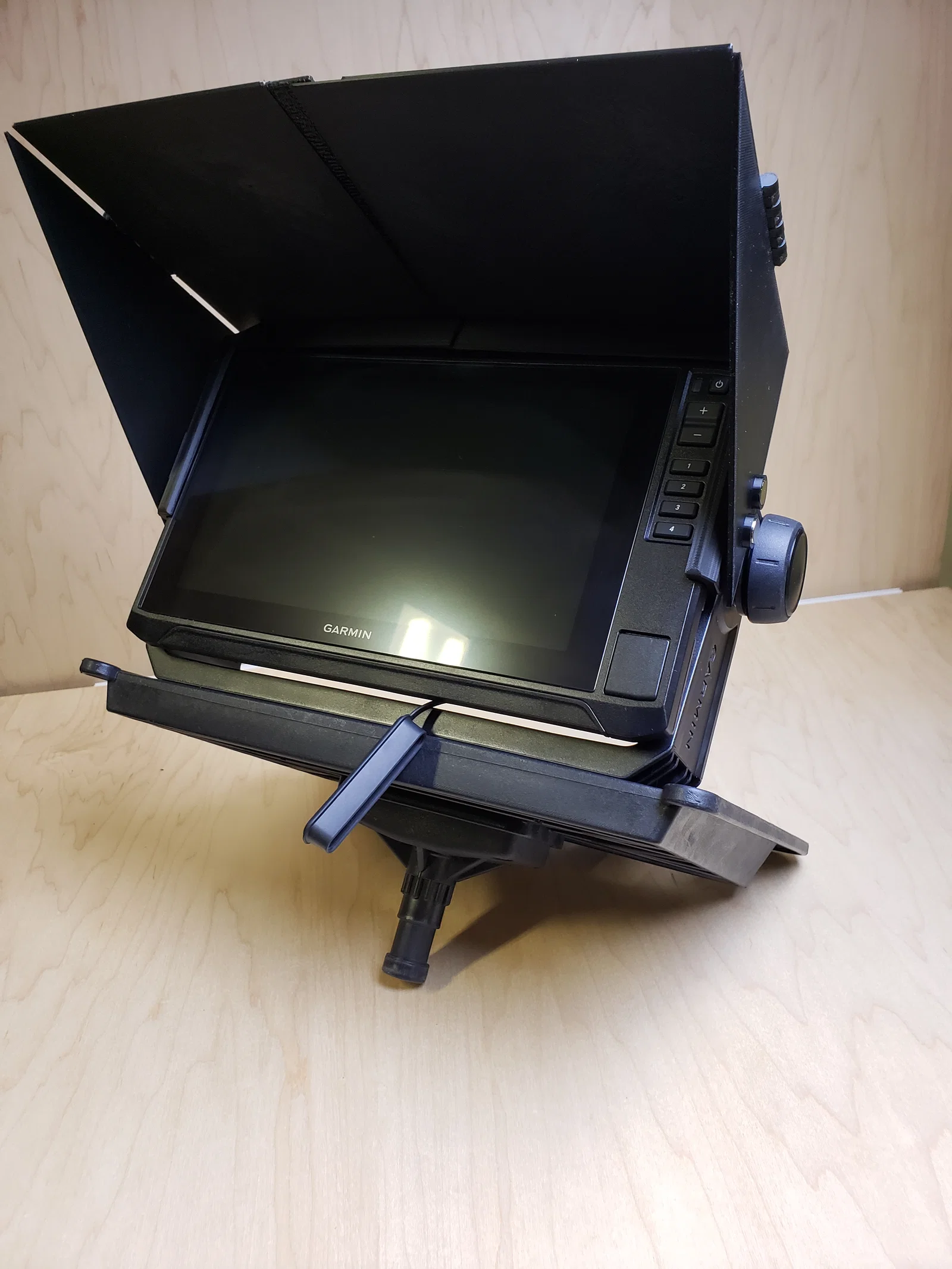

Giá đỡ an toàn và mui che cho dòng Garmin Echomap 9x

Dự án này bắt đầu khi con trai tôi - một người mê câu cá - đã làm rơi chiếc ECHOMAP UHD 92sv mới tinh của mình xuống hồ ngay trong ngày đầu tiên sử dụng. Thiết bị bị trượt ra khỏi đế giữ và rơi xuống vùng nước sâu.

Con trai tôi đã tìm kiếm trên Google và phát hiện ra rằng nó không phải là người ngư dân duy nhất không may mắn, vì vậy có lẽ thiết kế này sẽ giúp ích cho những người khác.

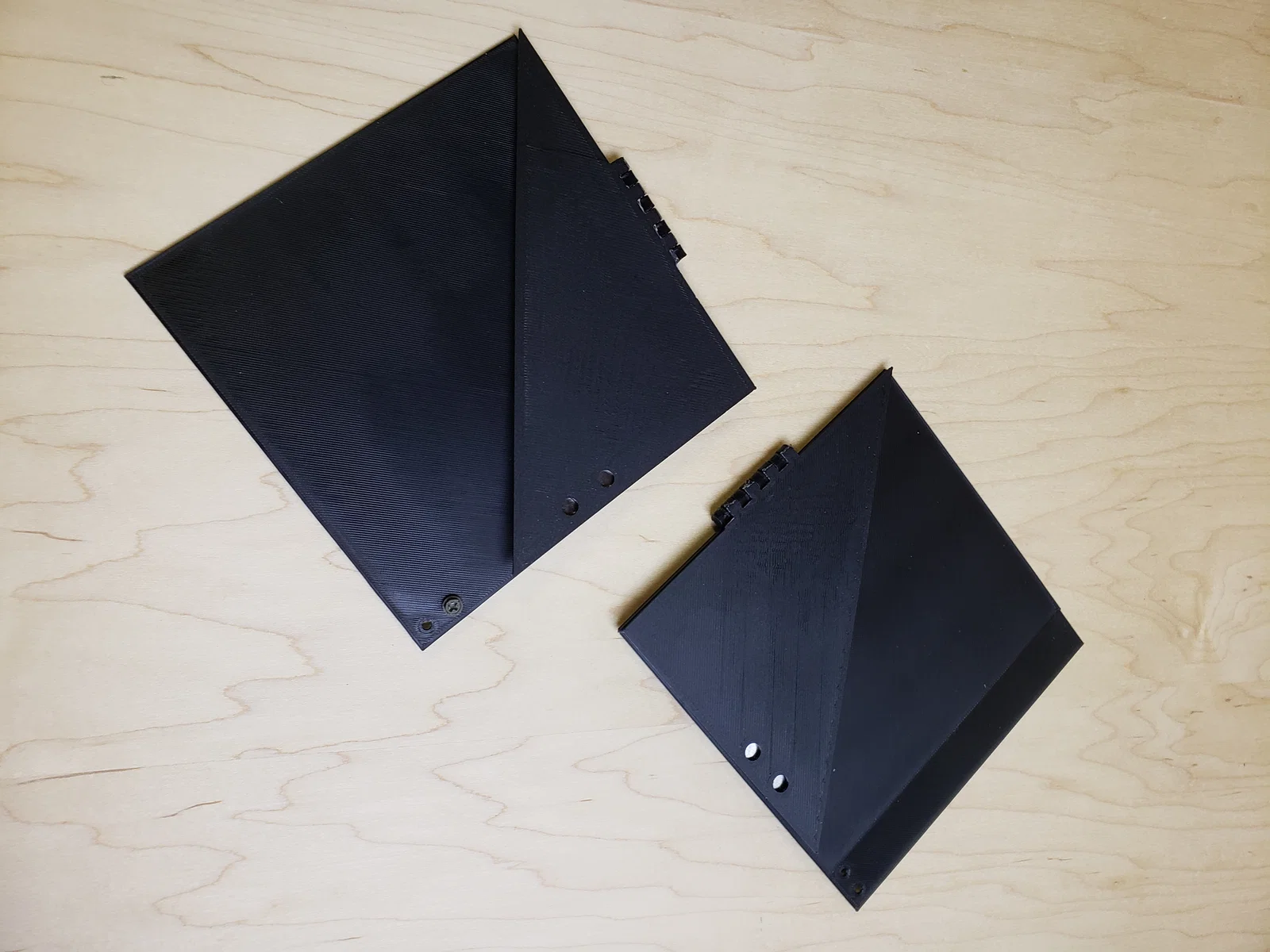

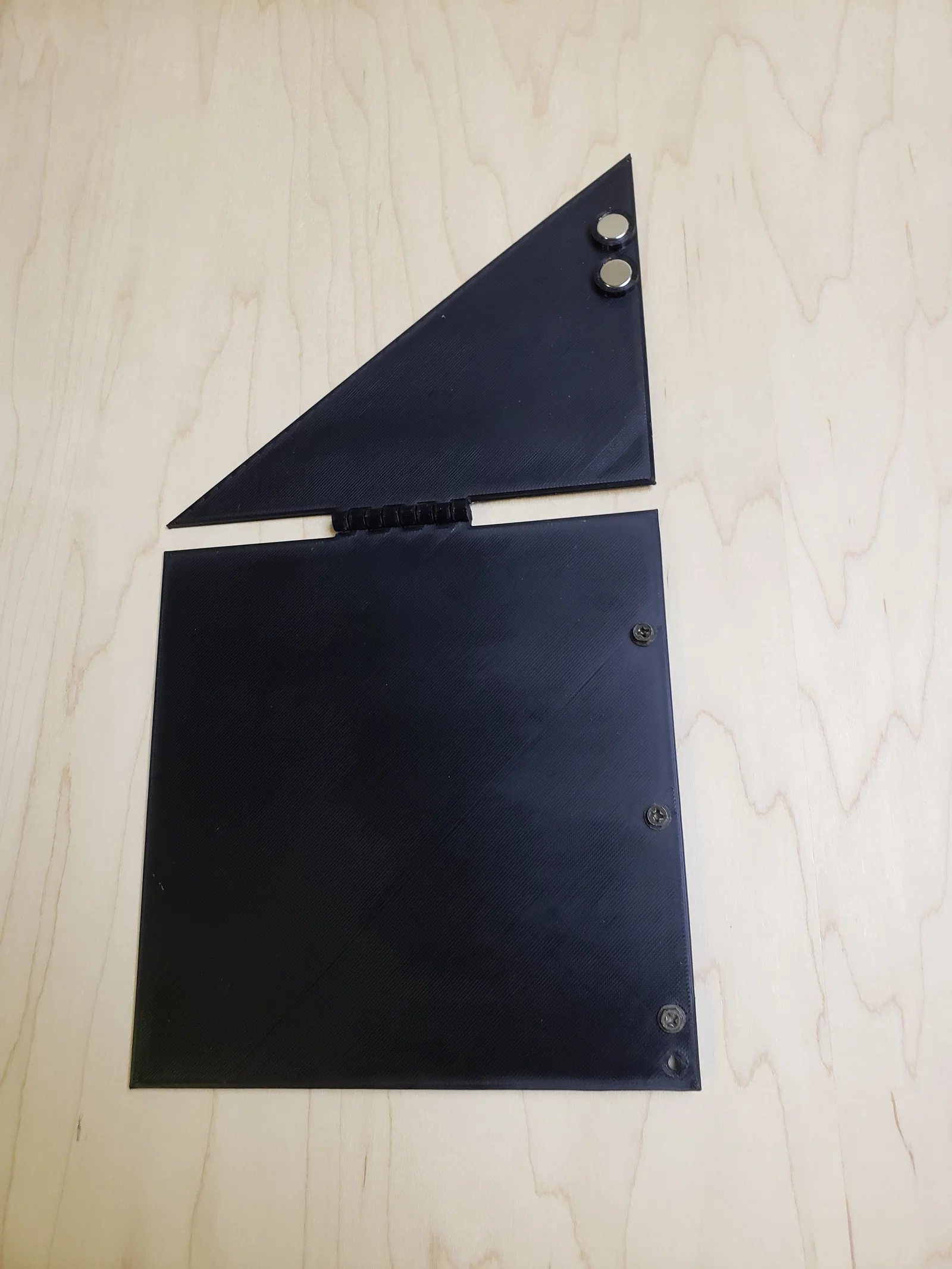

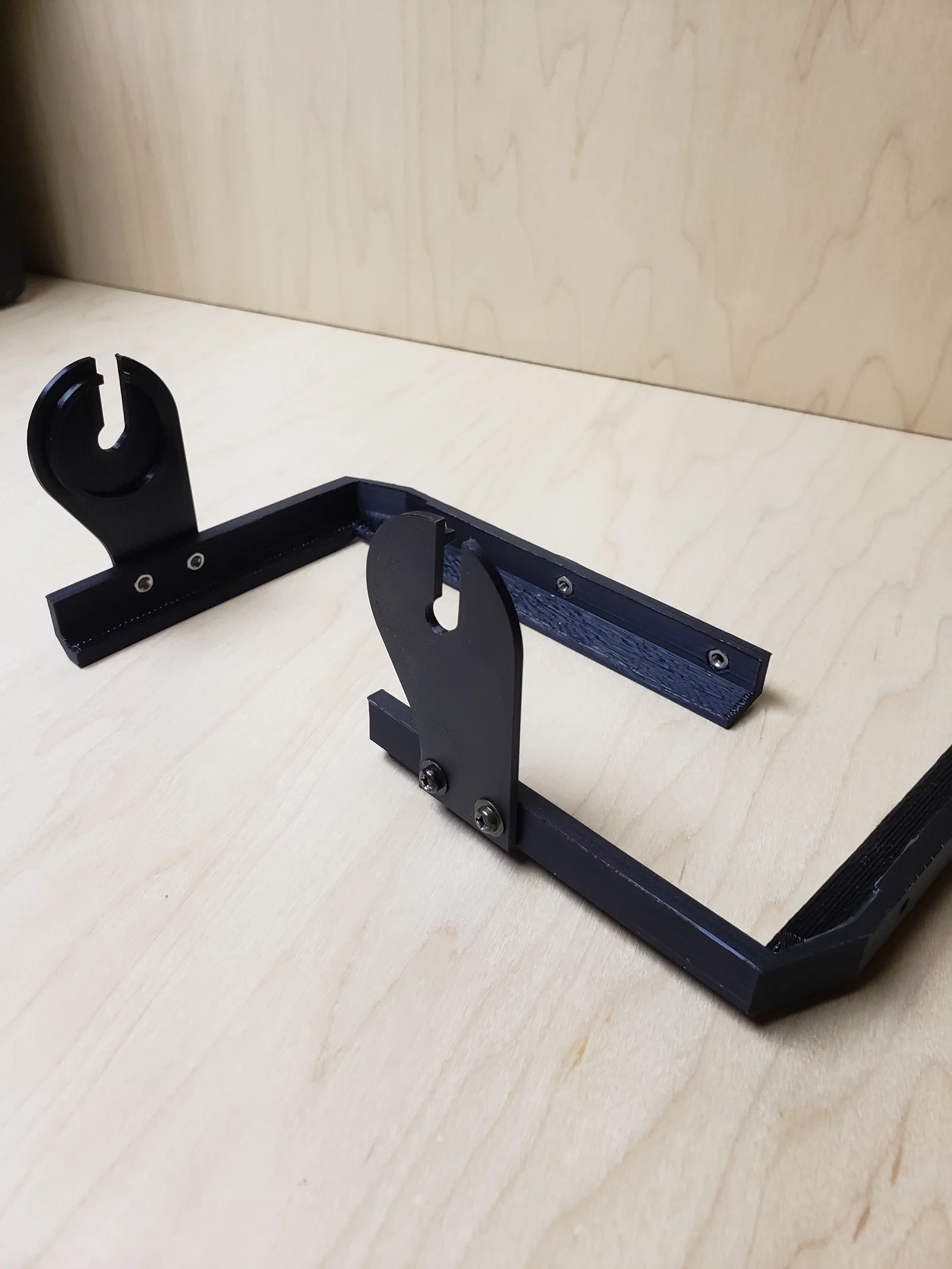

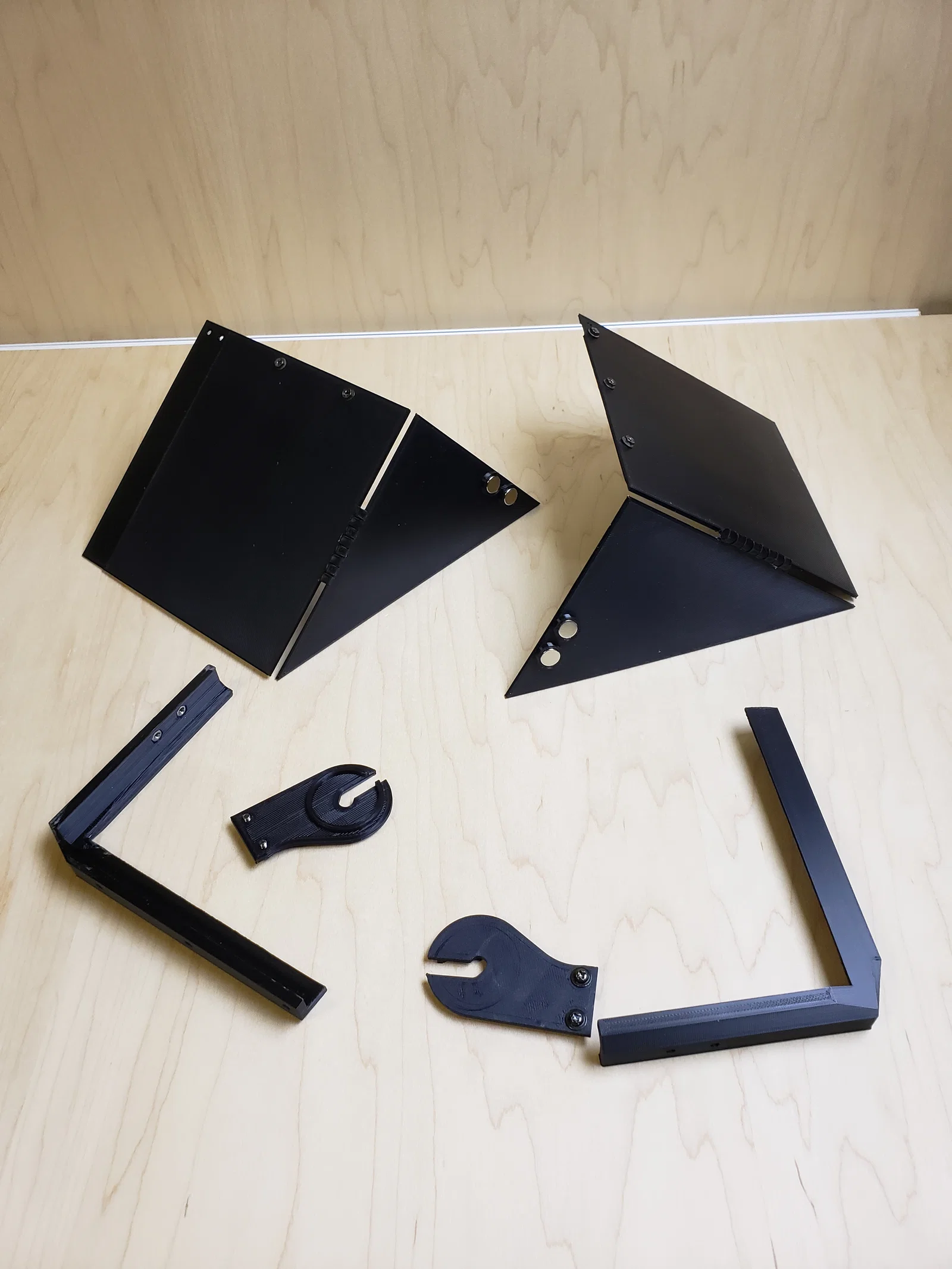

Có 4 bộ phận cần thiết để đảm bảo an toàn, và thêm 2 bộ phận nữa nếu bạn chọn in mui che/chắn nắng. Các giá đỡ góc và đế giữ (một bộ cho bên phải và một bộ cho bên trái) được in riêng và ghép nối với nhau bằng đai ốc/bu lông M3 (tôi đã sử dụng bu lông ngắn từ máy tính cũ). Mui che cũng có các bộ phận bên phải và bên trái với một chút chồng lên nhau và được nối ở phía sau. Mỗi nửa mui che được in thành một khối (phần trên và phần bên), được nối với nhau bằng một bản lề in liền, nhờ thiết kế tinh tế của gzumwalt:

https://www.instructables.com/Parametric-Print-in-Place-Hinge/

Tổng cộng, bạn sẽ cần 10 đai ốc M3 và 10 bu lông.

Tôi đã sử dụng 4 nam châm để giữ cho các cạnh không bị xòe ra. Nam châm có đường kính 3/8" (khoảng 9.4mm), dày 7/64" (khoảng 2.6mm) - xin lỗi, đó là thứ tôi có sẵn.

Tất cả các bộ phận được in với độ đổ đầy 80%, các giá đỡ bằng Dremel ABS và phần còn lại bằng Duramic PLA+. PLA sẽ không bền khi sử dụng ngoài trời, vì vậy ý định là sẽ in lại mọi thứ bằng ASA một khi con trai tôi thử nghiệm và không còn cần tinh chỉnh thêm nữa.

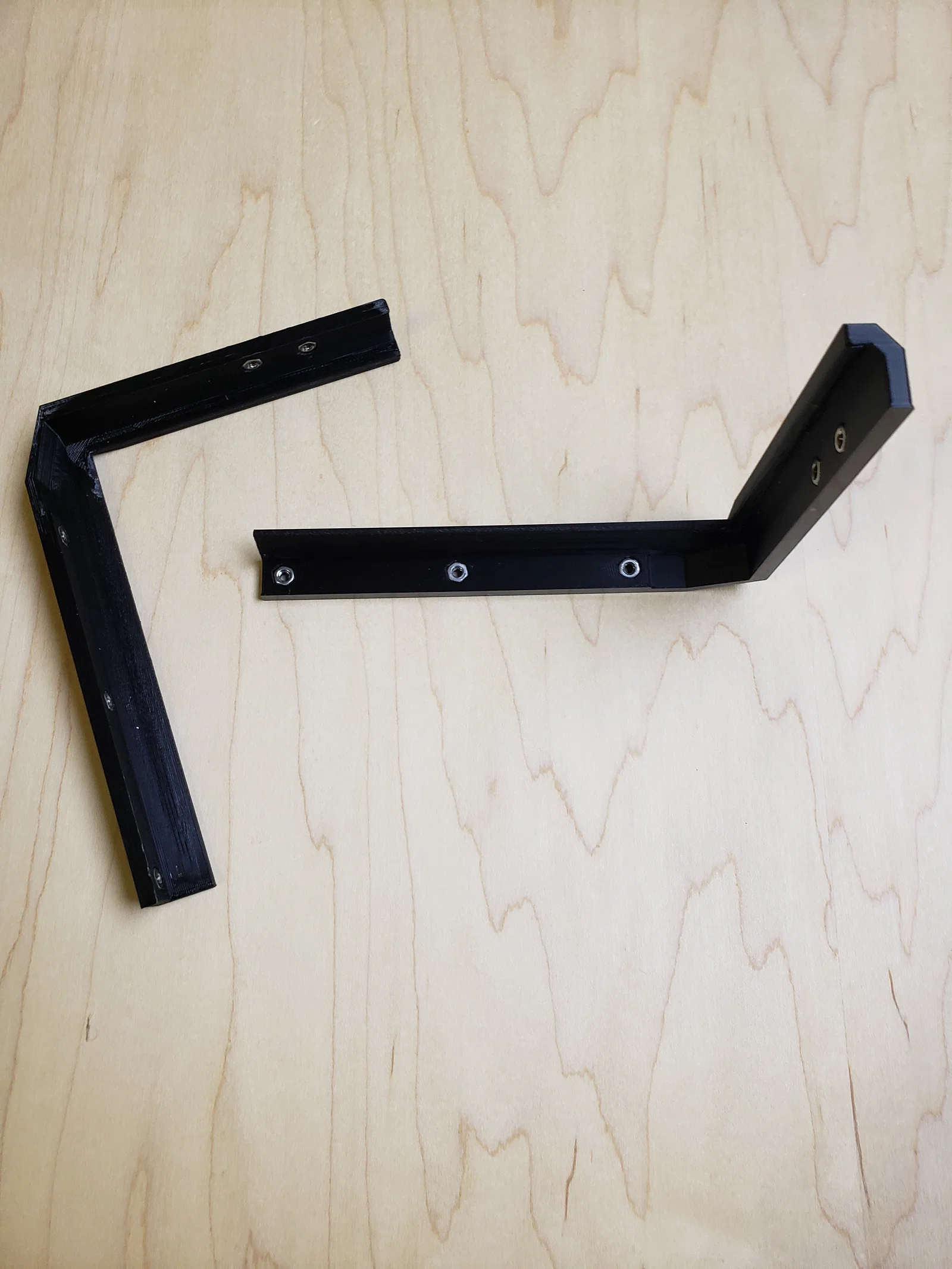

Vui lòng định hướng lại các bộ phận khi cần: các giá đỡ nên được in với phần mặt trước (dốc) hướng lên trên để các khu vực có hỗ trợ không bị lộ ra sau khi lắp ráp. Các đế giữ nên được đặt phẳng và không cần hỗ trợ, tương tự như mui che.

Tôi sẽ cung cấp mô hình Fusion 360 vào một lúc nào đó, xin vui lòng kiên nhẫn với tôi: đây là dự án 'thực sự' đầu tiên của tôi với hơn 30 phiên bản thiết kế. Tôi có một túi nhỏ các 'bản in thử' (hay còn gọi là đồ hỏng) để chứng minh điều đó.
