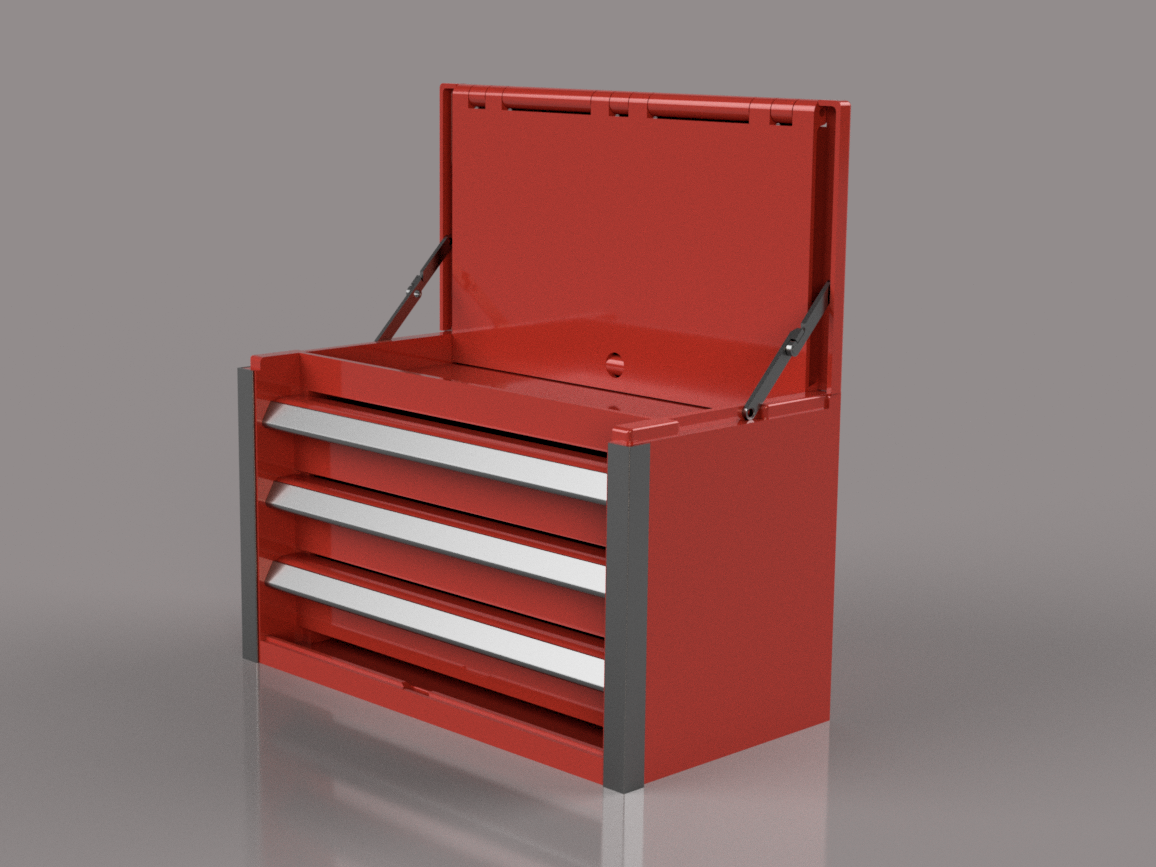

Hộp dụng cụ mini để bàn - Tủ trên: Phiên bản 3 ngăn kéo

Mô hình này là phần tiếp theo của dự án Hộp dụng cụ mini để bàn của mình.

Có nhiều phiên bản khác nhau mình đã tạo ra cho cấu hình ngăn kéo yêu thích của các bạn.

Hướng dẫn lắp ráp giống như phiên bản 4 ngăn kéo gốc, chỉ thay đổi bố cục ngăn kéo của tủ, nên các ngăn kéo cỡ lớn có thể hoán đổi lẫn nhau giữa các cấu hình

Cấu hình hiện tại:

• (2 cỡ lớn, 2 cỡ nhỏ)
• 3 Ngăn kéo (3 cỡ lớn)

Cấu hình có thể ra mắt sắp tới:

• 2 Ngăn kéo (cỡ lớn)
• 5 Ngăn kéo (1 cỡ lớn, 4 cỡ nhỏ)
• 6 Ngăn kéo (6 cỡ nhỏ)

Mô hình này có nắp gập hoạt động như thật với các thanh khóa để giữ nắp mở, và một chốt xoay để giữ nắp đóng… khi đóng.

Các bộ phận in:

• 1x Tủ trên
• 1x Tấm che trên
• 1x Tấm che phía trước
• 3x Ngăn kéo cỡ lớn
• 3x Nắp tay nắm ngăn kéo cỡ lớn
• 1x Núm chốt
• 1x Chốt chốt

Các bộ phận in cho bản lề khóa:

• 4x Chốt bản lề đơn
• 2x Chốt bản lề đôi
• 1x Bản lề trên BÊN TRÁI
• 1x Bản lề trên BÊN PHẢI
• 1x Bản lề dưới BÊN TRÁI
• 1x Bản lề dưới BÊN PHẢI

Do kích thước của tủ dưới gốc và muốn tủ này khớp với nó, mình bị giới hạn về chiều sâu, điều này ảnh hưởng đến kích thước của tấm che phía trước. Điều này làm cho nó trượt vào khay phụ kiện phía trên khi mở, và các vật dụng đặt trong đó có thể cản trở tấm che di chuyển nếu bạn muốn mở hoặc đóng nó (chi tiết nhỏ).

                                                                          HÌNH 1

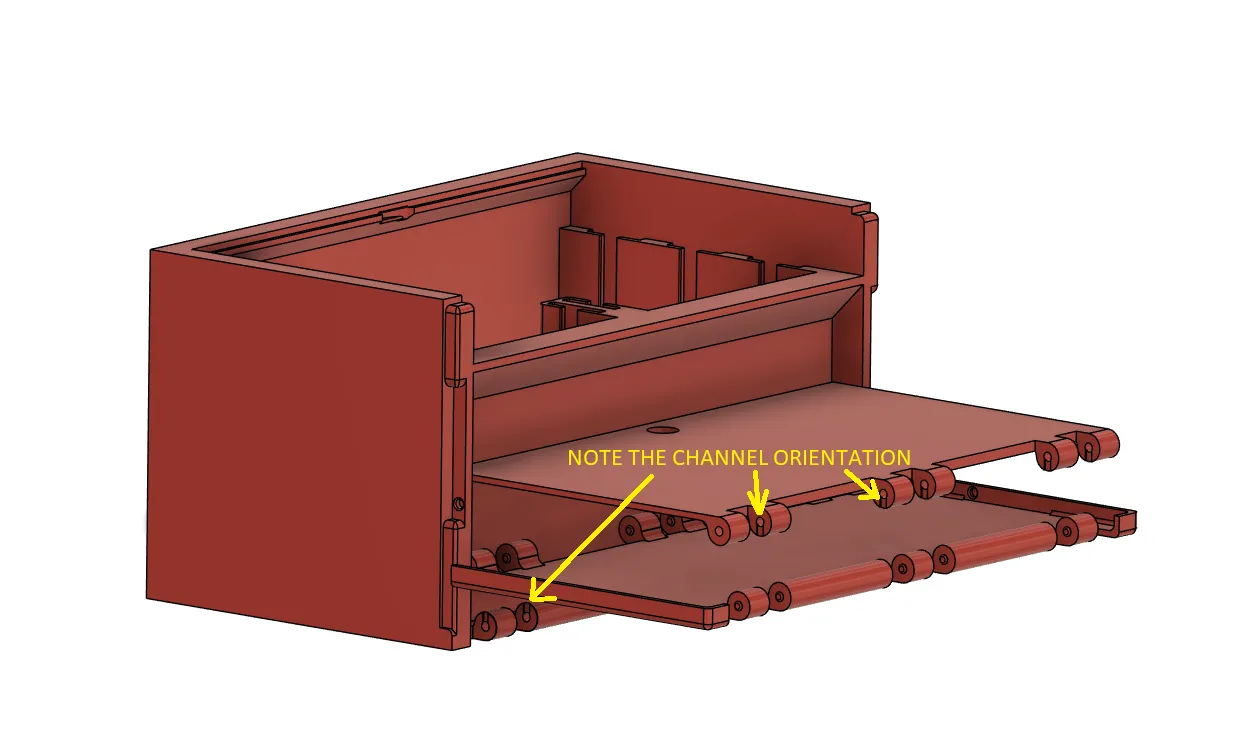

Khi lắp ráp nắp, có các rãnh nhỏ được tích hợp trong bản lề để hỗ trợ lắp ráp, giúp nắp khớp lại với nhau dễ dàng hơn (HÌNH 1). Hình trên cho thấy cách các tấm che cần được định hướng khi ép chúng lại với nhau. Đặt tủ ngửa ra sau và ép các bản lề lại với nhau như hình trên. Sẽ có một chút lực cản nhưng nó sẽ khớp vào vị trí và gập lại dễ dàng sau khi hoàn thành.

                                                                          HÌNH 2

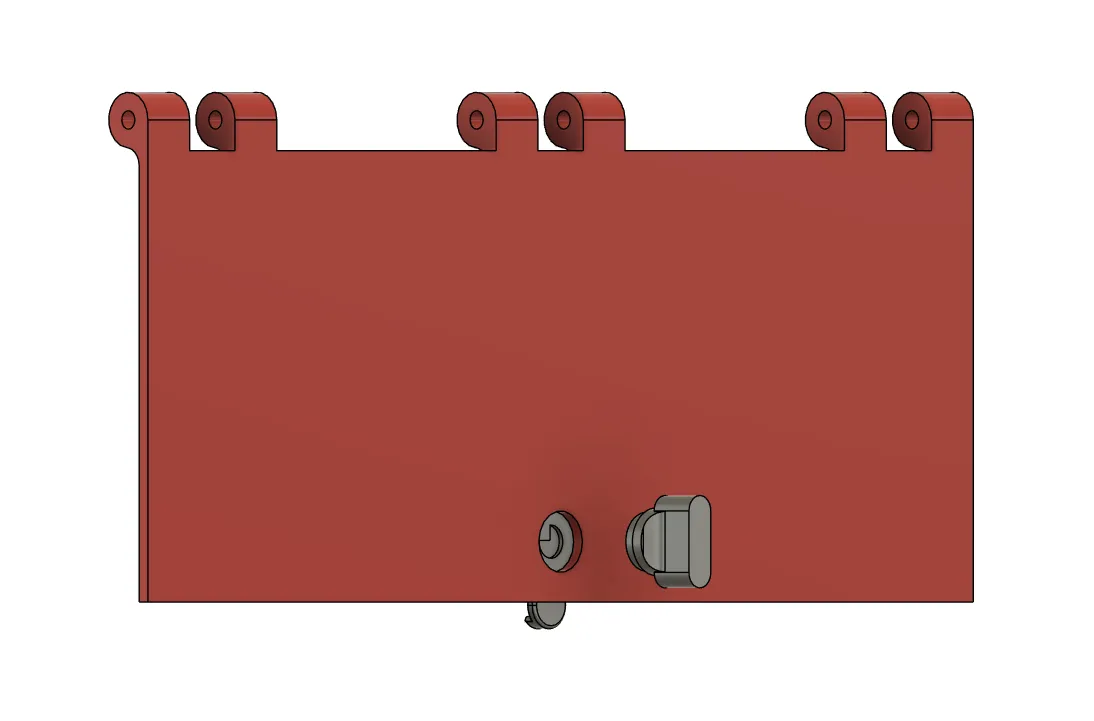

Cơ chế khóa khá đơn giản, mỗi bộ phận có một rãnh hình quạt giúp căn chỉnh các bộ phận khi dán chúng lại với nhau. Bôi một ít keo vào một mặt và luồn chúng qua lỗ trên tấm che phía trước.

                                                                          HÌNH 3

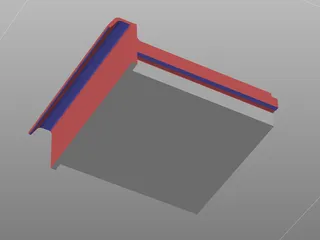

Một số bạn gặp khó khăn với bộ phận hỗ trợ (supports) và việc in ngăn kéo trong dự án gốc. Hình 3 cho thấy nơi cần tô màu hỗ trợ HỖ TRỢ HỮU CƠ màu xanh lam và nơi tránh màu đỏ. Lưu ý về thanh trượt ngăn kéo, chỉ phần ngoài của thanh trượt mới có hỗ trợ, vì khi bản in tiến triển, bộ phận thực sự tiếp xúc với tủ sẽ không cần hỗ trợ._ Điều này giúp tránh mọi bộ phận hỗ trợ còn sót lại cản trở ngăn kéo trượt vào và bộ phận hỗ trợ dễ dàng bẻ gãy. Khi tô màu hỗ trợ, mình dùng 35 độ làm góc ép và bật chức năng điền thông minh với “chỉ phần nhô ra”.

Chi tiết tùy chọn:

Các bộ phận của thanh khóa rất NHỎ và dễ bị mất, nên hãy cẩn thận khi lắp ráp! Khi lắp các bộ phận này, VUI LÒNG CHÚ Ý ĐẾN CÁCH ĐỊNH HƯỚNG CÁC BỘ PHẬN KHI LẮP RÁP THANH KHÓA, NẾU KHÔNG NẮP SẼ KHÓ ĐÓNG VÌ CÁC CHỐT SẼ CỌ VÀO NHAU!

Đầu các chốt cần được lắp sao cho chúng nằm NGANG trong các lỗ khoét. Đây là những bộ phận RẤT NHỎ và có thể cần kiểm tra nhanh và làm sạch lỗ bằng dao để đảm bảo có đủ diện tích khoét cho đầu chốt trượt vào. Mình thấy rằng để lắp bản lề, đặt các chốt trên một bề mặt phẳng và ép bản lề lên chúng sẽ dễ dàng hơn nhiều so với việc cố gắng đẩy chốt vào bản lề bằng tay.

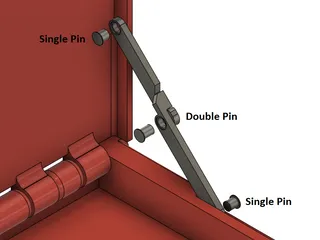

Dưới đây (HÌNH 4) là hình ảnh cách lắp ráp bản lề bên phải. Chỉ các chốt đơn cần được dán vào nắp và tủ, hãy cẩn thận không dán chốt vào chính bản lề! Lặp lại cách lắp ráp này cho bên trái.

                                                                        HÌNH 4

Dự án này được in bằng PLA, mình thấy loại vật liệu này hoạt động tốt hơn nhiều so với PETG mà mình đã dùng cho tủ dưới.

• Chiều cao lớp 0.2mm với đầu phun 0.4mm
• Độ đặc 7% Cubic
• Không cần bộ phận hỗ trợ ngoại trừ tay nắm ngăn kéo và thanh trượt (nhắc lại, hãy dùng bộ phận hỗ trợ hữu cơ dạng cây, dạng lưới sẽ thất bại!)

Mình rất cảm kích sự ủng hộ mà mình nhận được từ dự án gốc, mình hy vọng mọi người cũng sẽ thích dự án này!
