Giá đỡ Cảm biến Đứt dây In Riêng cho Creality Ender V3 KE

Giống như nhiều anh em, tui có chuyển cái đế cuộn dây in ra khỏi phía trên máy xuống dưới thấp hơn. Điều này làm cho cái cảm biến đứt dây in (filament run-out sensor) bị kẹt lại vì nó gắn liền với cái đế cuộn dây zin của Creality. Tui có nhìn nhanh nhưng không tìm được mẫu nào ưng ý, nên tui đã tự làm cái này bằng Fusion 360.

Nó được thiết kế để giữ cho cảm biến ở (hoặc ít nhất là rất gần) vị trí ban đầu, nên sẽ không có vấn đề gì phức tạp bất ngờ khi bạn in các mẫu lớn hơn.

Ghi chú khi in:

• Tui đã in của tui bằng loại PLA Creality thường và thấy là đủ cứng cáp rồi. (Chất liệu 220°/Bàn in 60°) Kết quả có thể khác với các vật liệu khác.
• Hướng in giống như hướng lắp đặt cuối cùng (mặt lớn, phẳng úp xuống)
• Không cần support
• 15-25% infill là quá đủ rồi
• Không cần brim trừ khi bạn đang dùng vật liệu khác gây ra vấn đề.

Ghi chú về chất lượng:

• Cái này in khá nhanh, nên không cần phải đẩy tốc độ máy in lên 200 dặm/giờ đâu. Tốc độ chậm hơn sẽ cho chất lượng tốt hơn trên một chiếc máy mới.

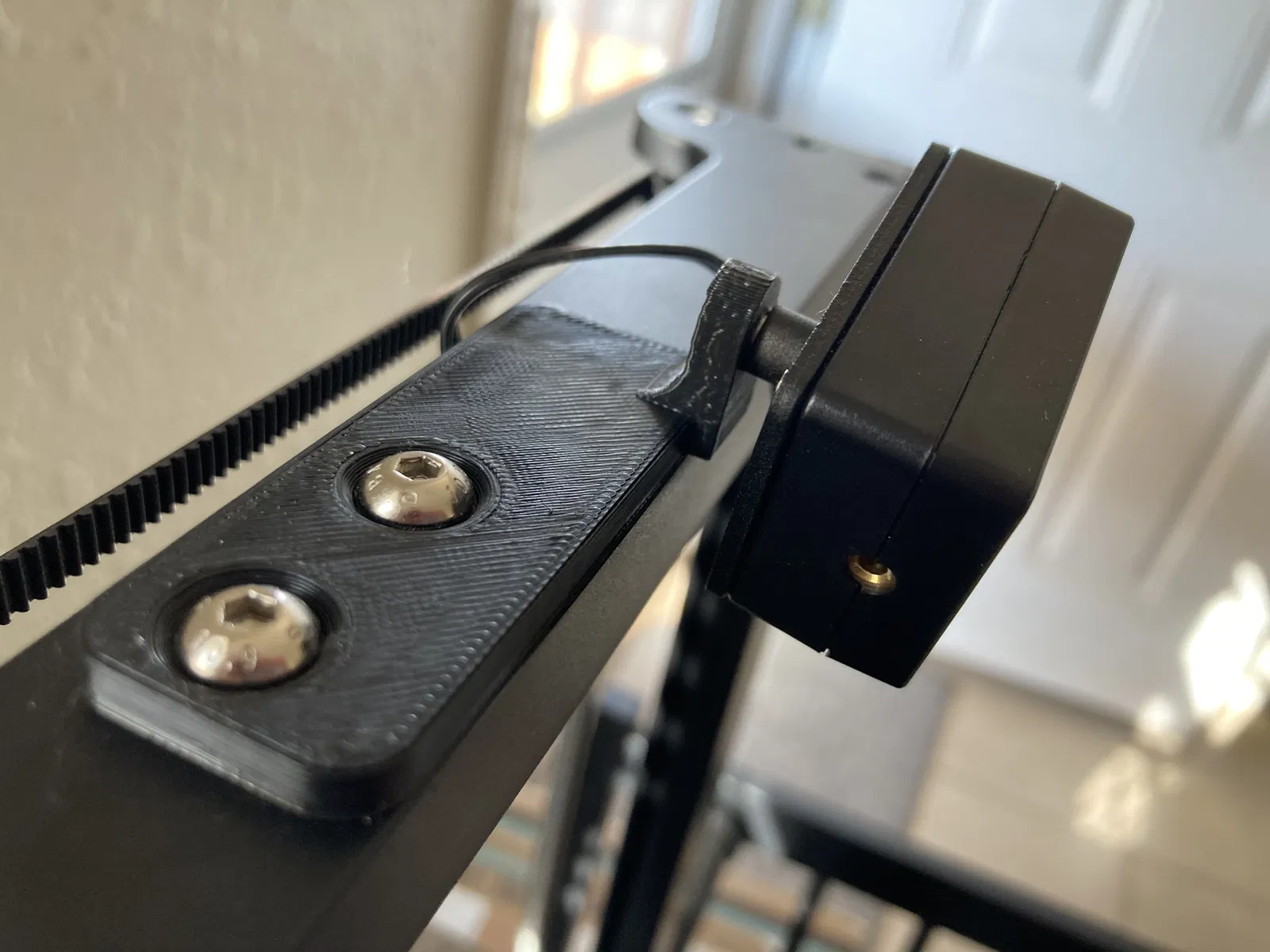

• Bạn có thể thấy từ ảnh, lớp trên cùng của tui không được đẹp lắm; đây là máy zin chưa chỉnh sửa gì, vừa khui hộp luôn, nhưng đây là loại chi tiết bạn cần in trước khi có thể làm mọi thứ trông đẹp mắt. Nó hoàn toàn hoạt động tốt, nên đừng quá lo lắng về việc làm nó hoàn hảo cho đến khi bạn có thể chỉnh máy của mình cho ngon lành nhé!

Ghi chú lắp đặt:

• Gắn bằng ốc của đế cuộn dây zin vào các lỗ ban đầu.
• Sử dụng ốc gắn cảm biến đứt dây zin VÀ cái ống lót (nó nên ép vừa vào phần thẳng đứng trên đế mount mà không gặp trục trặc).
• Độ khít của cảm biến đứt dây trên đế zin hơi lỏng lẻo, nên tui giữ nguyên vậy phòng trường hợp nó cần thiết vì một lý do thiết kế nào đó mà tui không biết. Chỉ cần đảm bảo là có một chút độ tự do di chuyển theo cả ba trục để chắc chắn. (bạn có thể thấy điều này trong ảnh chụp từ trên xuống).

Ghi chú của người thiết kế:

• Chúc anh em in ấn vui vẻ! Nếu có bất kỳ trục trặc, đề xuất hay phản hồi nào, cứ gửi tin cho tui nhé. Như đã nói, cái này tui in trên máy gần như còn zin. Độ vừa vặn và dung sai được thiết kế để phù hợp với một chút thiếu chính xác về kích thước, nên hy vọng nó cũng sẽ hoạt động tốt với mọi người!
