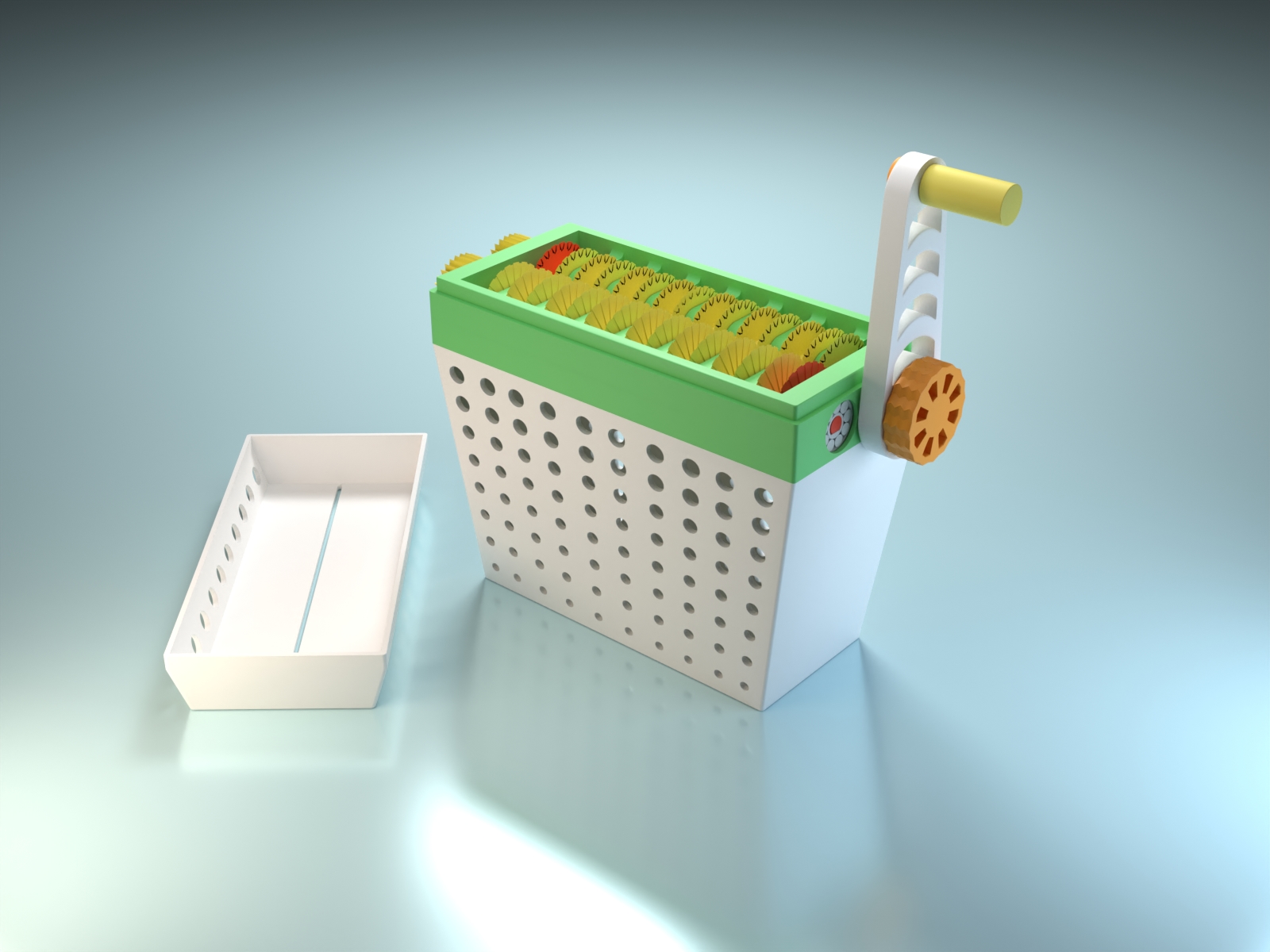

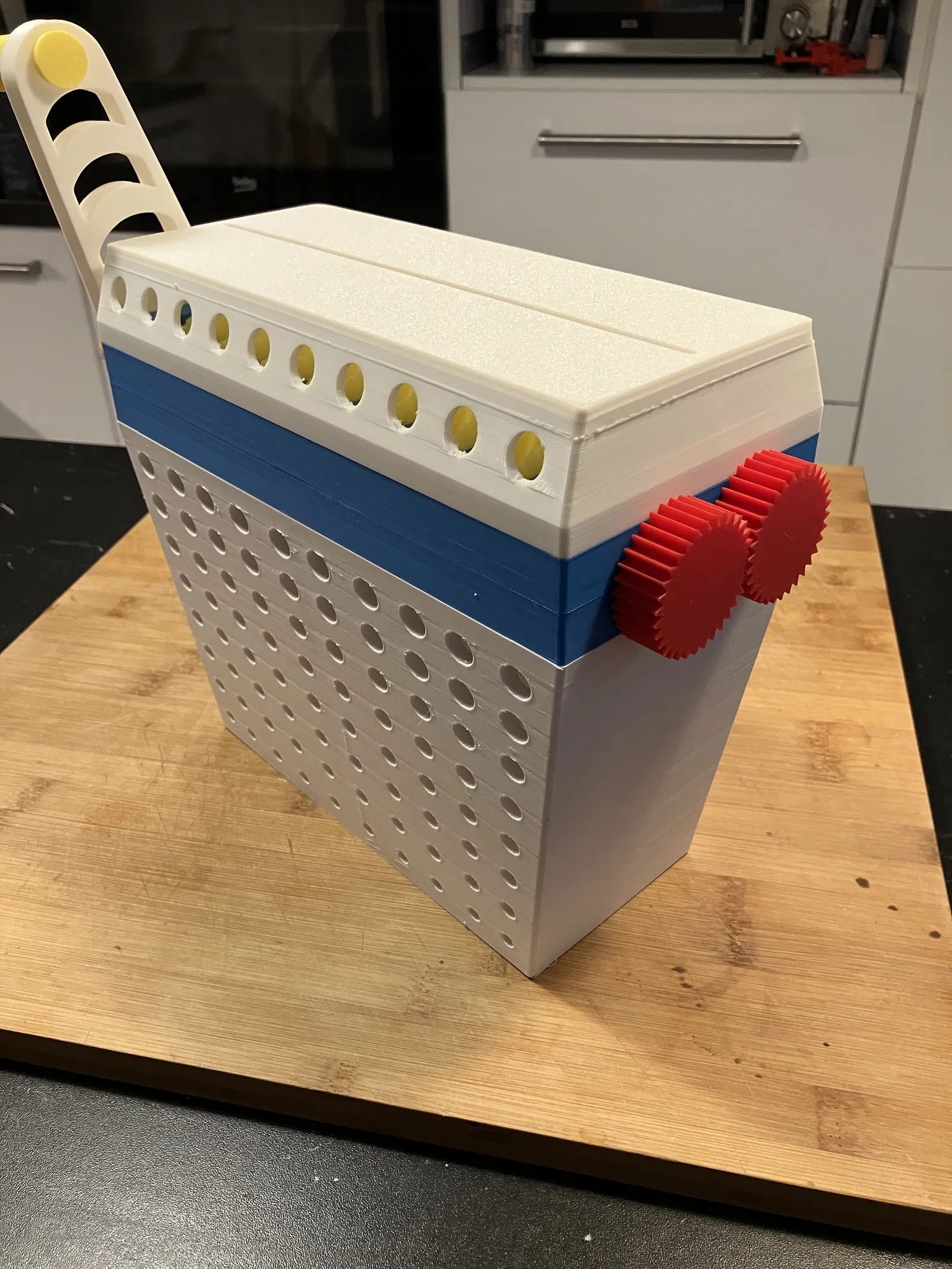

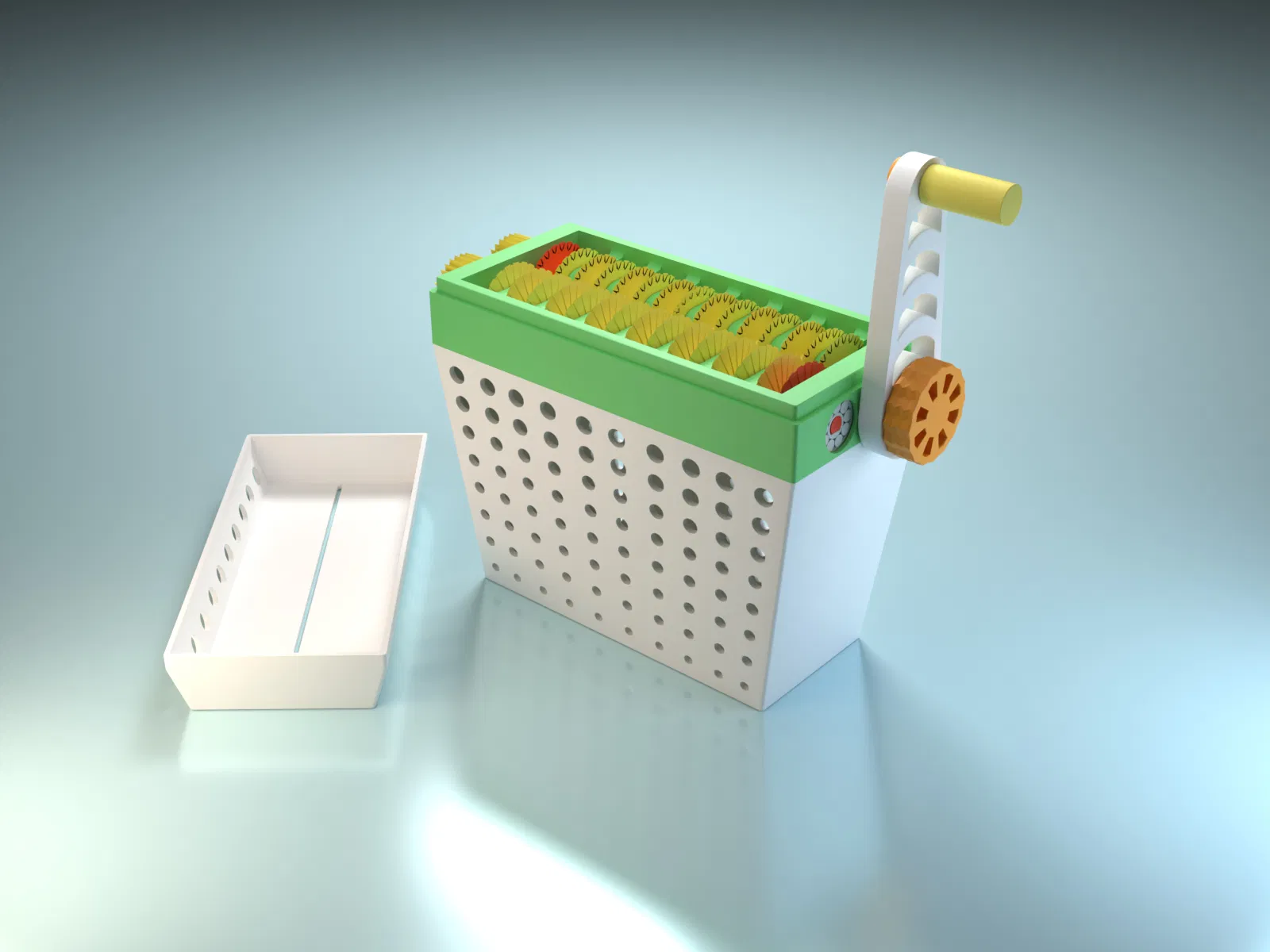

Máy xay giấy A4 in 3D hoàn chỉnh

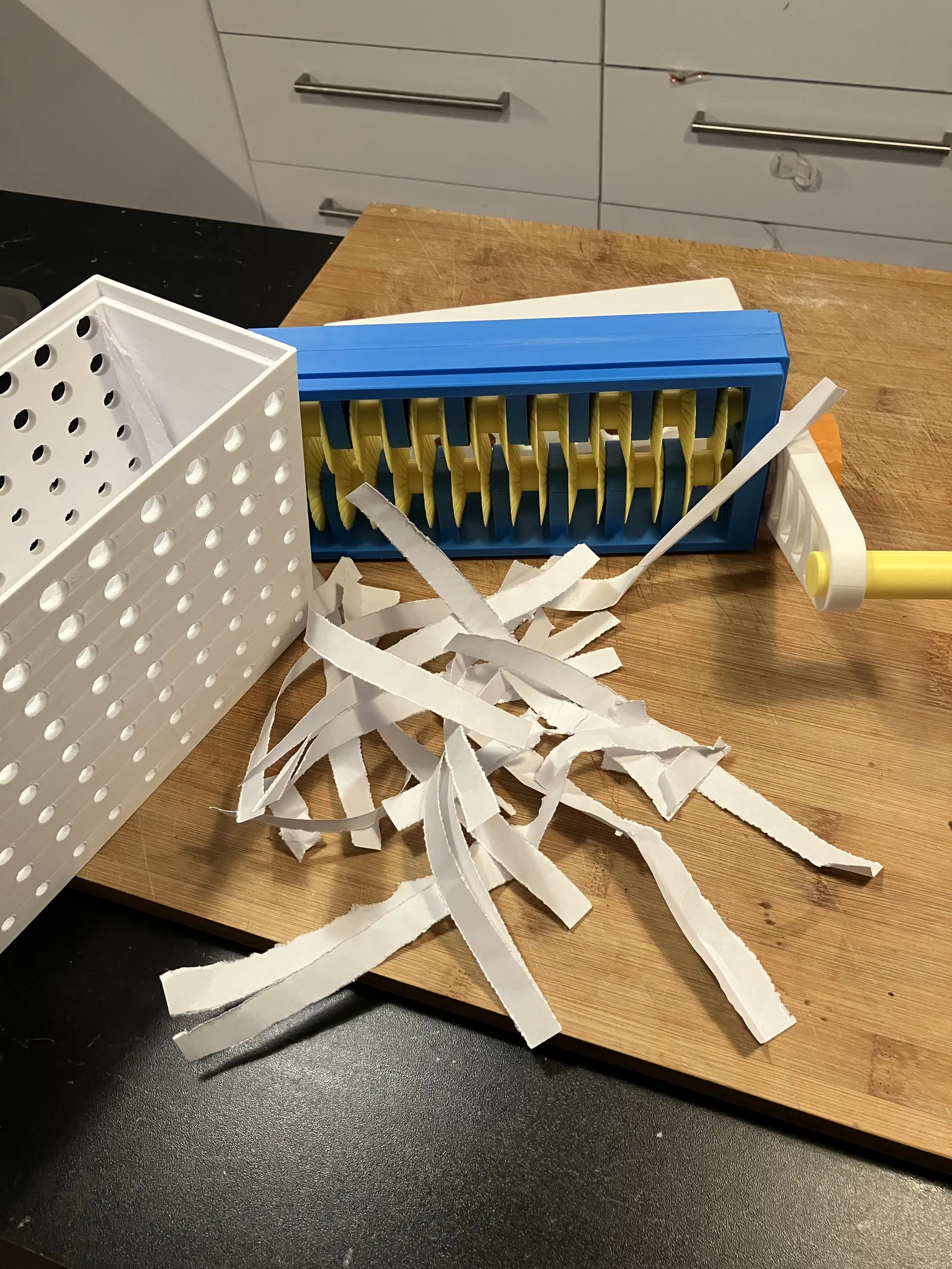

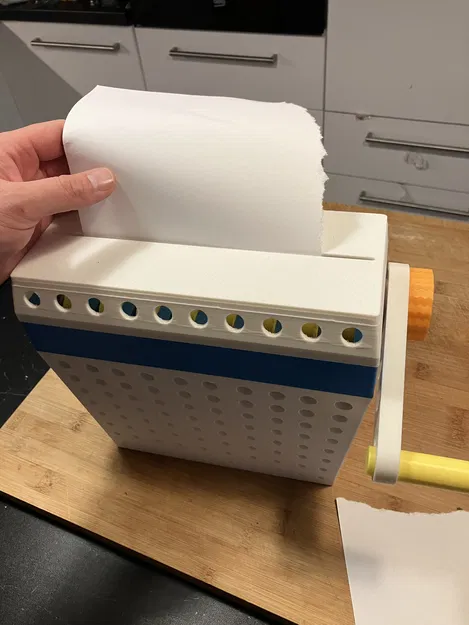

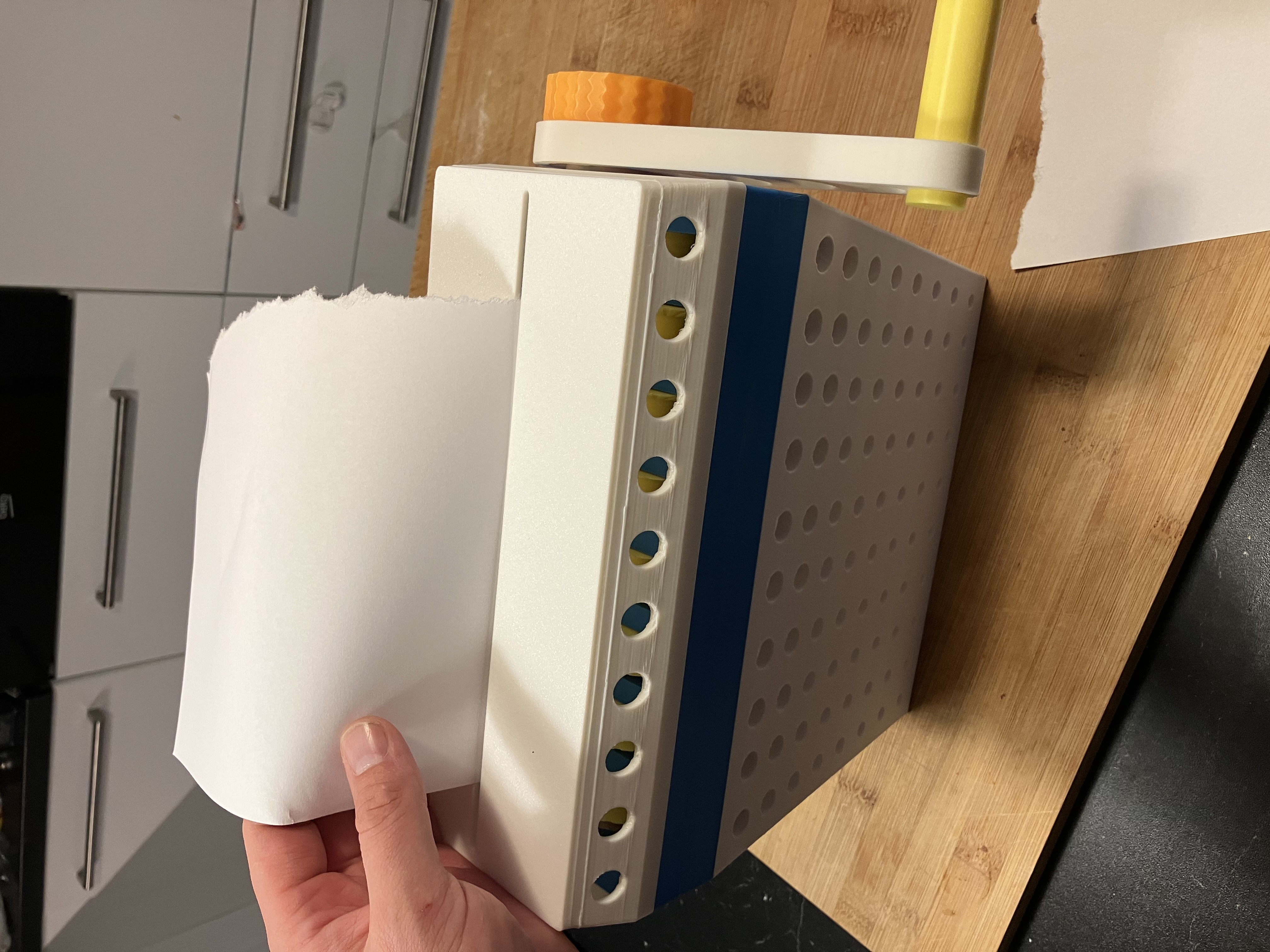

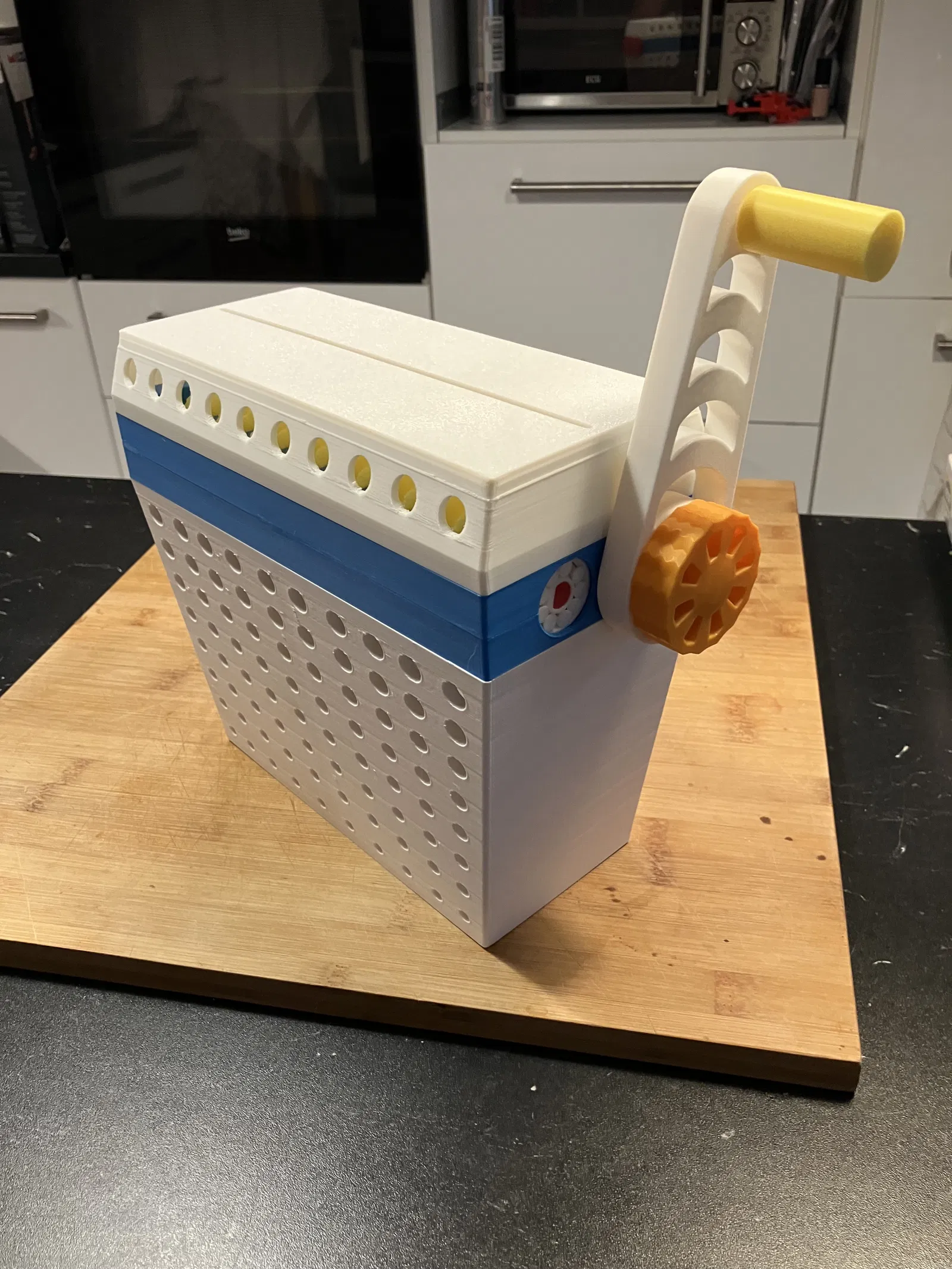

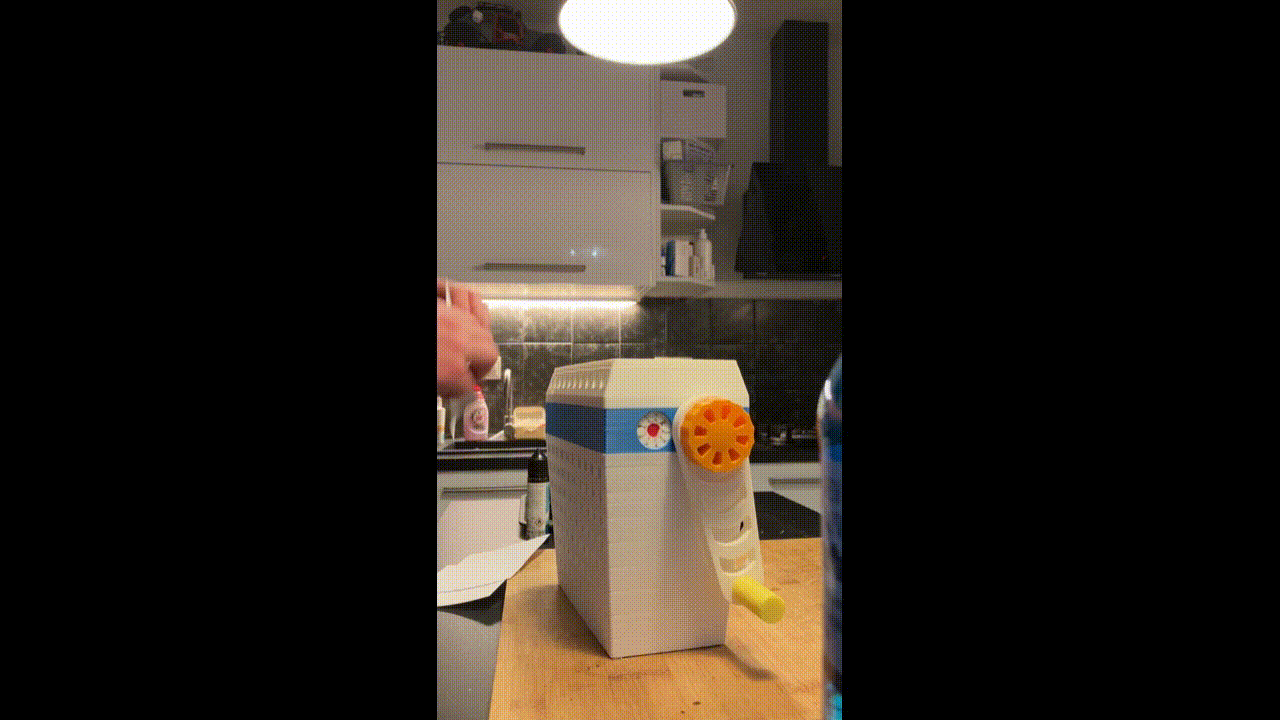

Đây là một thử nghiệm xem có thể làm được máy xay giấy in hoàn toàn được không. Và đây là thành quả.

Kích thước máy xay được điều chỉnh cho giấy A4. Bạn sẽ tự in vòng bi, bánh răng dao, trục, v.v… Một số bộ phận cần dán.

• Tất cả có thể in ở lớp 0,2mm. Bánh răng dao và vòng bi nên in ở 0,16mm.
• Chỉ cần supports cho khung.
• Tôi dùng 10-15% Gyroid làm infill. Đối với vòng bi có ren, đai ốc và tay cầm ở khu vực ren, bạn nên dùng modifier với 100% infill.

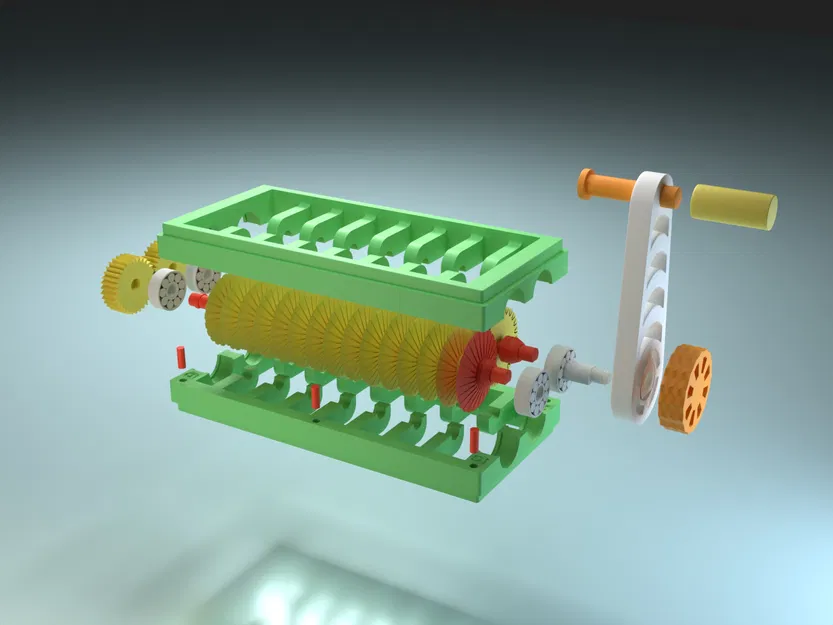

Lắp ráp:

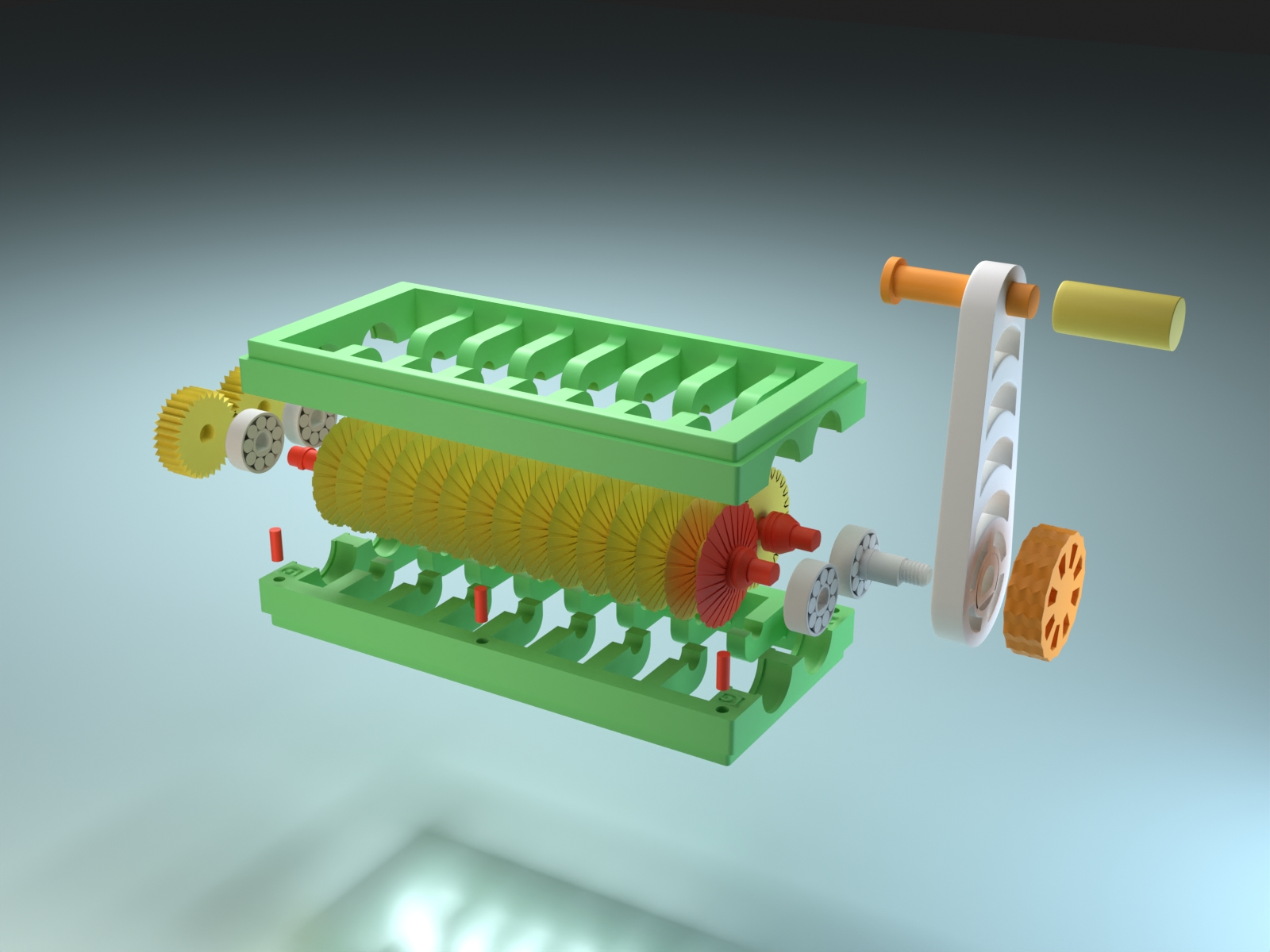

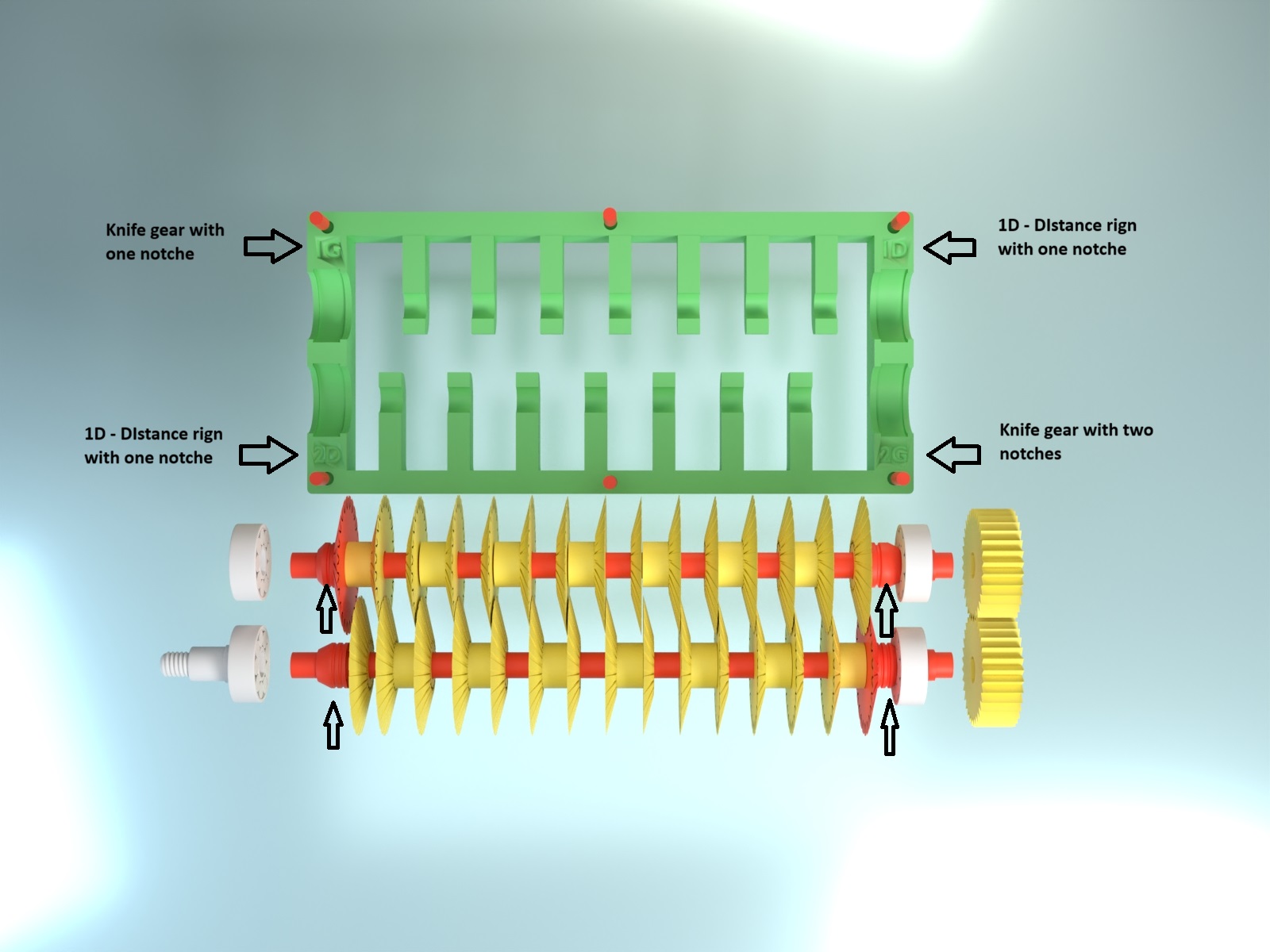

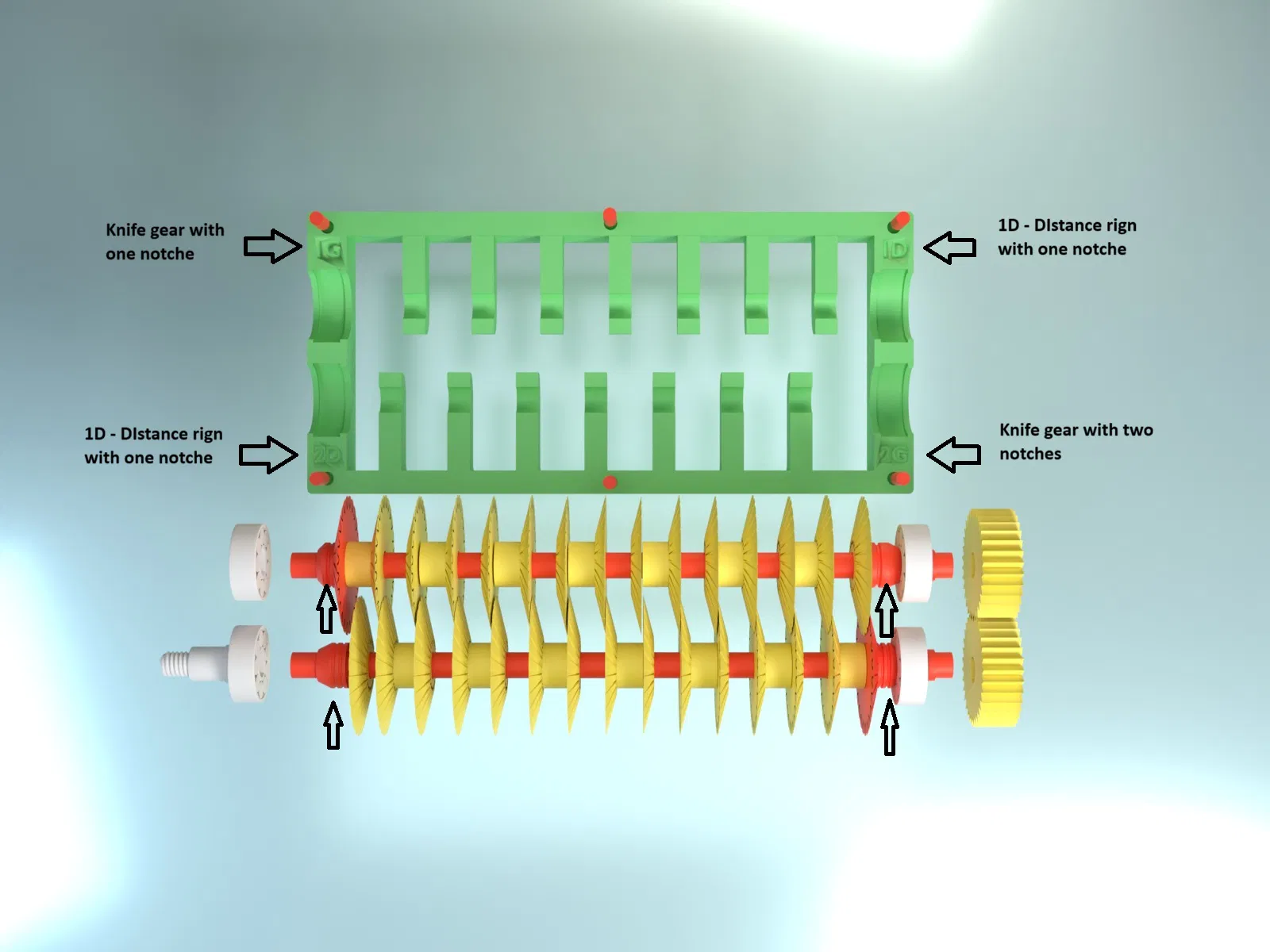

*LƯU Ý QUAN TRỌNG!! Làm theo hình dưới đây - bánh răng dao phải được đặt như trong hình để di chuyển trơn tru.

1. Có 4 loại bánh răng dao - loại ngắn và dài, và hai loại bánh răng dao đặc biệt có khía - một khía và hai khía - các bộ phận này phải được đặt vào khung theo đánh dấu trên khung (1G - bánh răng dao có một khía, 2G - bánh răng dao có hai khía)
2. Có hai vòng đệm cũng được đánh dấu bằng khía (một hoặc hai) - các vòng này phải đặt ở phía khung được đánh dấu là 1D (vòng có một khía) và 2D (vòng có hai khía)

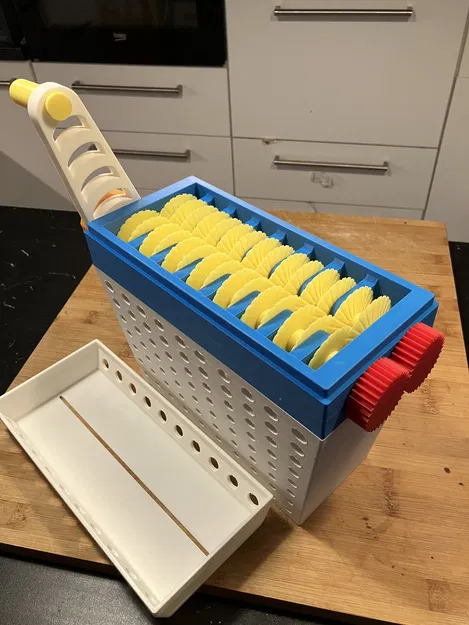

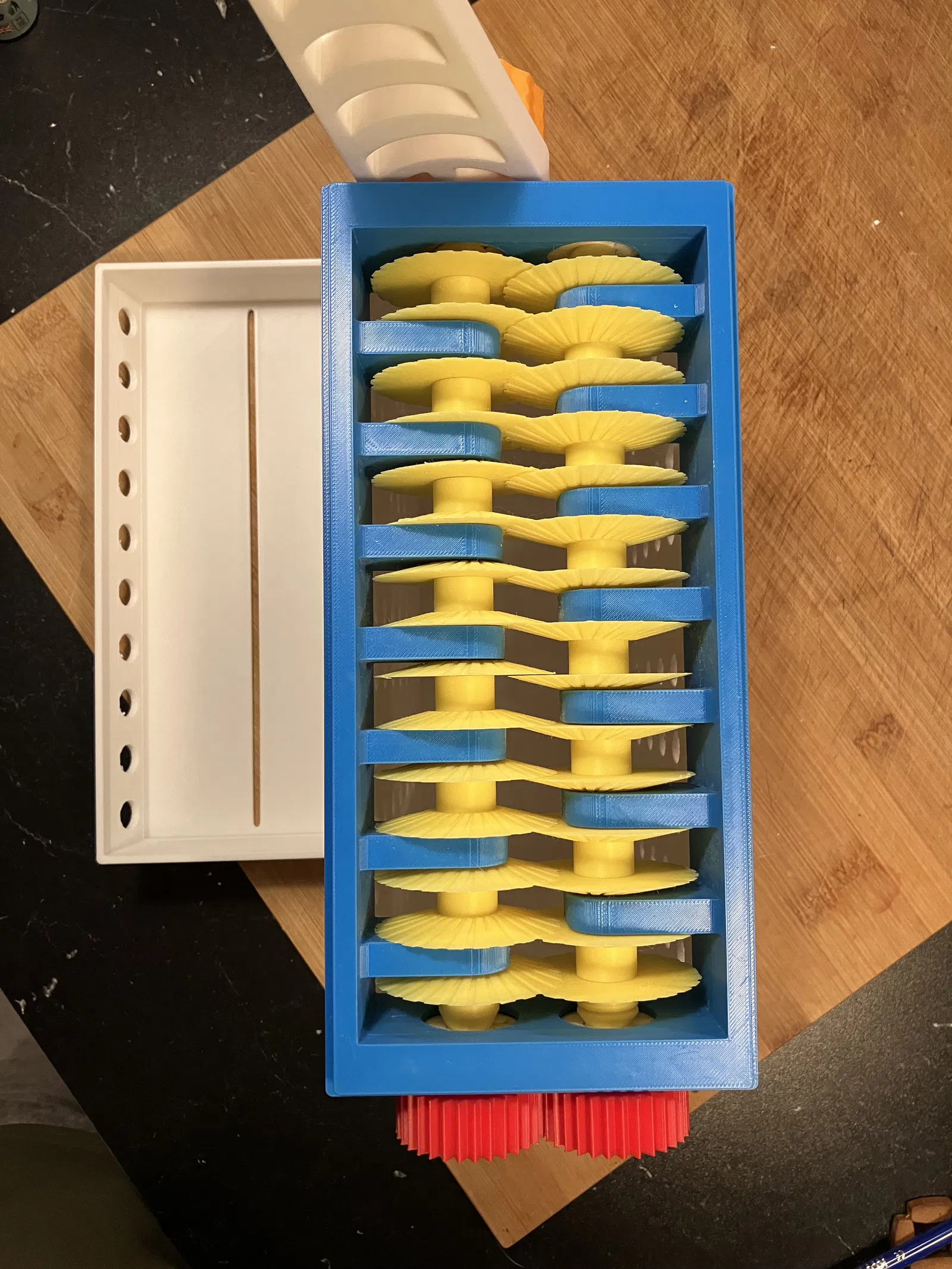

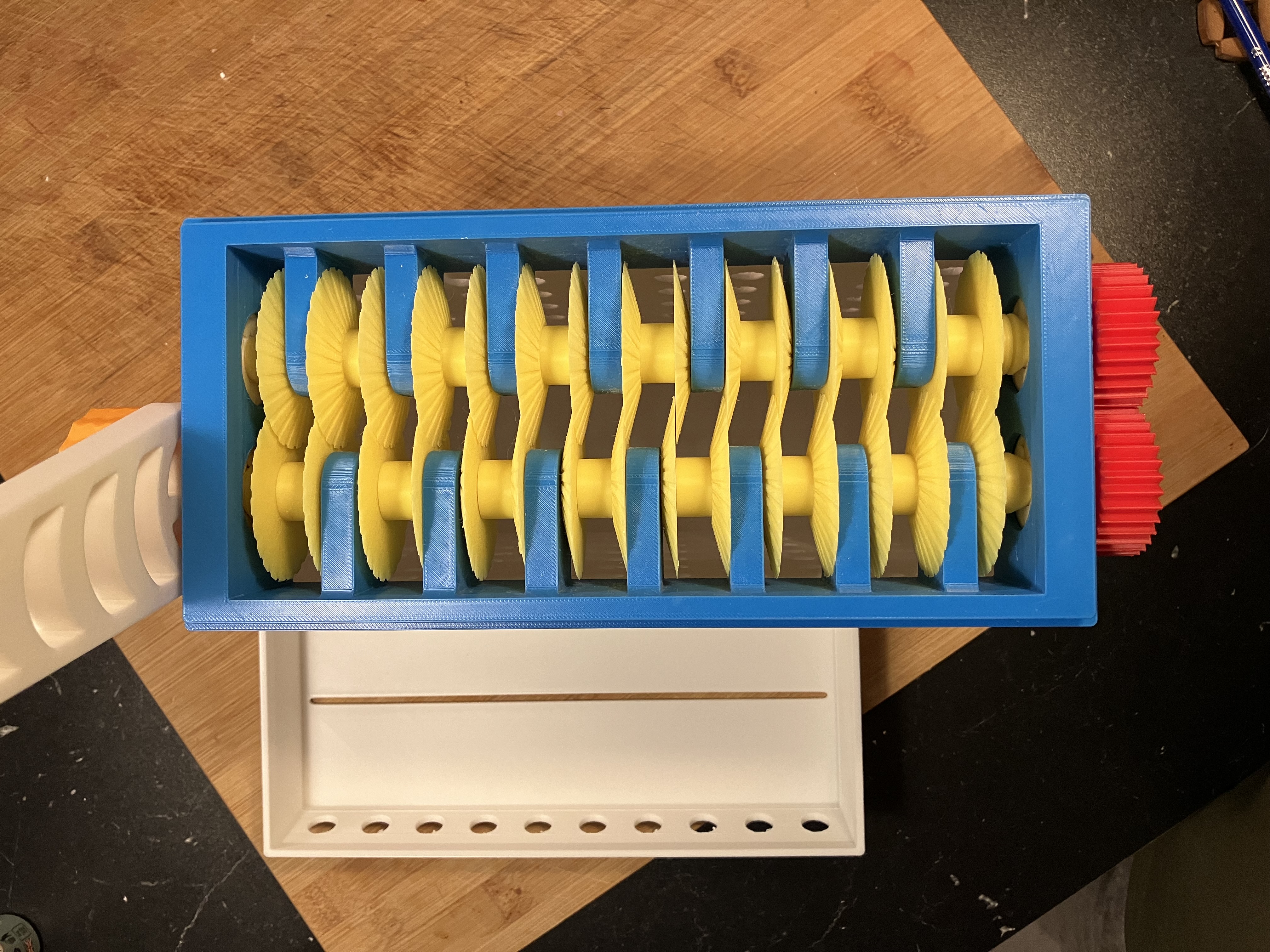

3. Các vòng dao còn lại được đặt lần lượt (bánh răng dao ngắn - bánh răng dao dài - bánh răng dao ngắn, …). Mỗi bên có 14 bánh răng dao.
4. Mỗi bên trục có hai vòng bi, một trong số đó có ren.
5. Các khung được nối với nhau bằng 6 chốt - nên dùng keo vào các lỗ chốt.
6. Nên dán các bánh răng đồng bộ.
7. Tay cầm được bắt vít đơn giản.
8. Tay nắm cần được dán với chốt tay cầm.

Sẽ rất vui nếu được thấy bản in của các bạn và xem nó hoạt động thế nào.

Chúc các bạn vui vẻ
