Hộp Lưu Trữ Treo - Cỡ Trung Bình và Lớn

Tác giả Warlogh_1253543

Lượt tải
349
Lượt thích
58
Lượt coi
1.554

File 19 2,4 MB

  • Five_Pin_Mini_MBRail_1767141063.stlSTL · 339,9 KB
  • Three_Pin_Mini_MBRail_1767141064.stlSTL · 211,7 KB
  • Five_Pin_Large_MBRail_1767141065.stlSTL · 339,4 KB
  • Three_Pin_Large_MBRail_1767141066.stlSTL · 211,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là dự án bổ sung cho sản phẩm trước của tôi là hộp nhỏ Storage Box:

Cập nhật 02.07.2024
Thêm thanh treo Rail hanger cho Multiboard. Có 2 phiên bản, Ngắn và Dài cho cả hai loại Hộp. Bạn có thể tìm thấy chúng trong thư mục “For_Multiboard” trong mục Files.

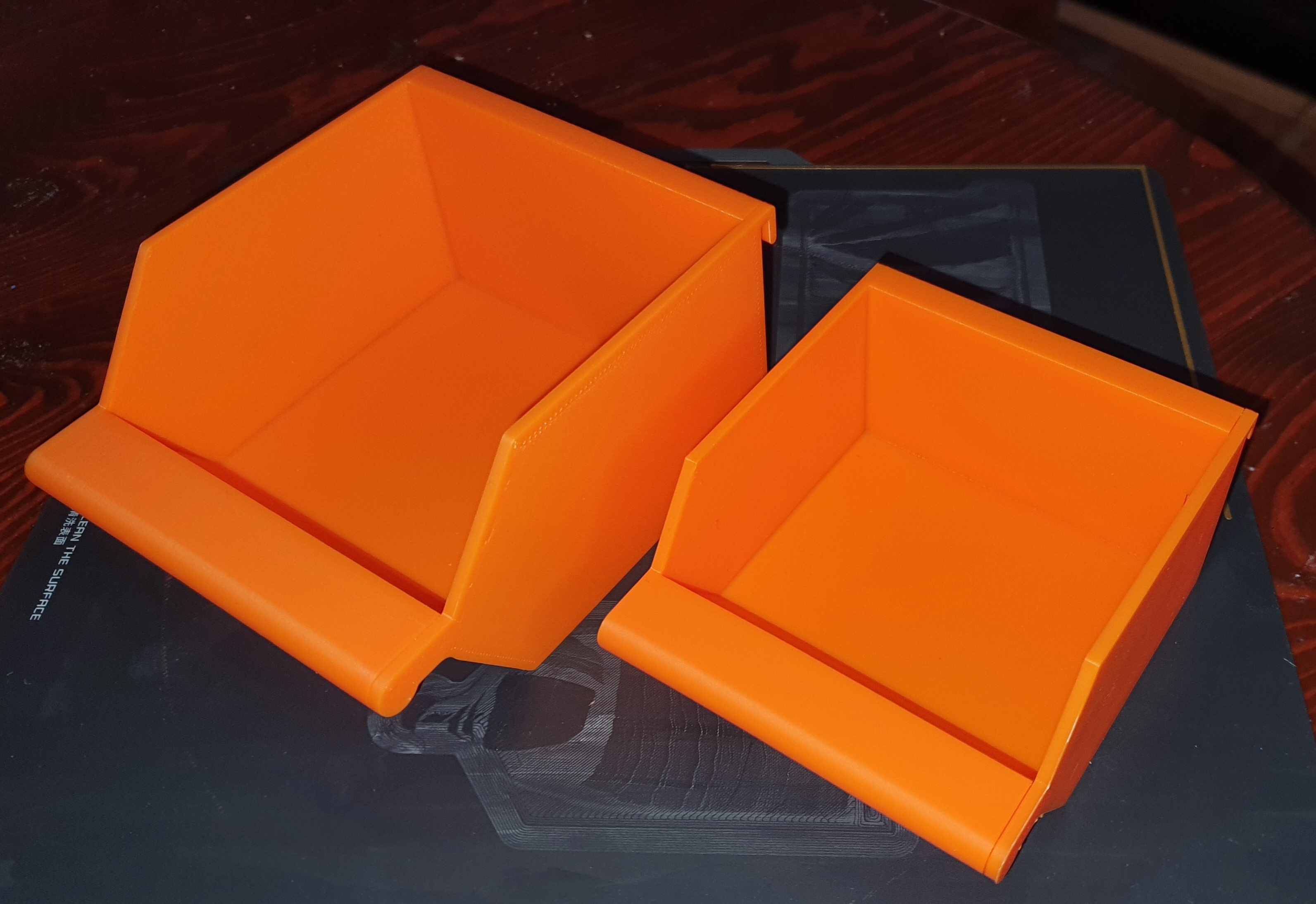

Ok, đây là các phiên bản cỡ Trung bình và Lớn của cái đầu tiên. Có chỉnh sửa một chút và theo tôi nghĩ - cũng có cải thiện nữa. Tôi gọi chúng là Trung bình và Lớn dù chúng không quá lớn. Nhưng tôi nghĩ làm chúng lớn hơn thì không thực sự hiệu quả. Kích thước cơ bản của các Hộp này được ghi trong tệp PDF tôi đã cung cấp ở đây. Giống như mô hình đầu tiên, tôi cung cấp 2 phiên bản Hộp.

  1. Loại nguyên khối, bạn sẽ cần dùng một ít support khi in, và

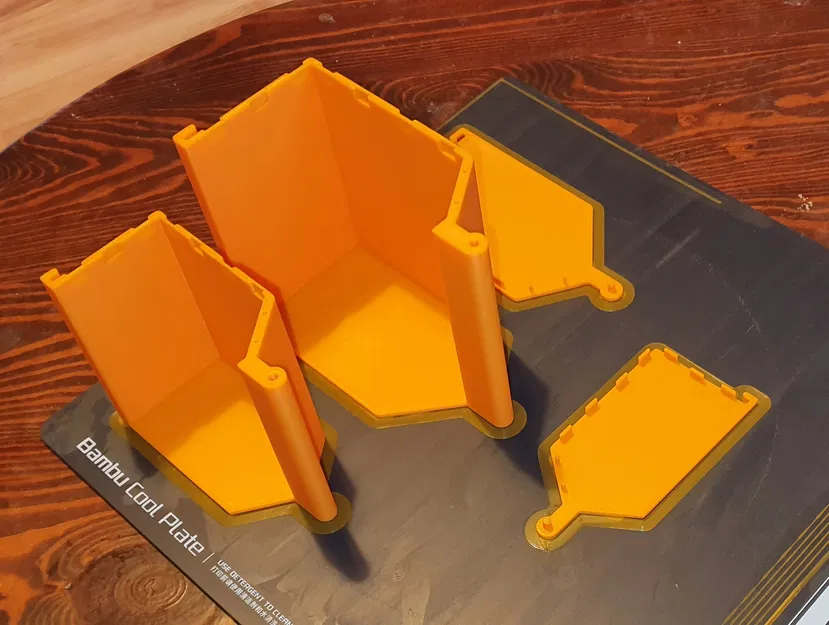

  2. Loại không cần support, hộp được chia làm 2 mảnh và bạn sẽ cần dùng một ít keo. Hoặc có thể không cần, tùy bạn. Tôi thấy phiên bản này giữ với nhau khá tốt ngay cả khi không dùng keo. Tuy nhiên tôi không thiết kế nó theo cách đó nên tùy bạn quyết định.

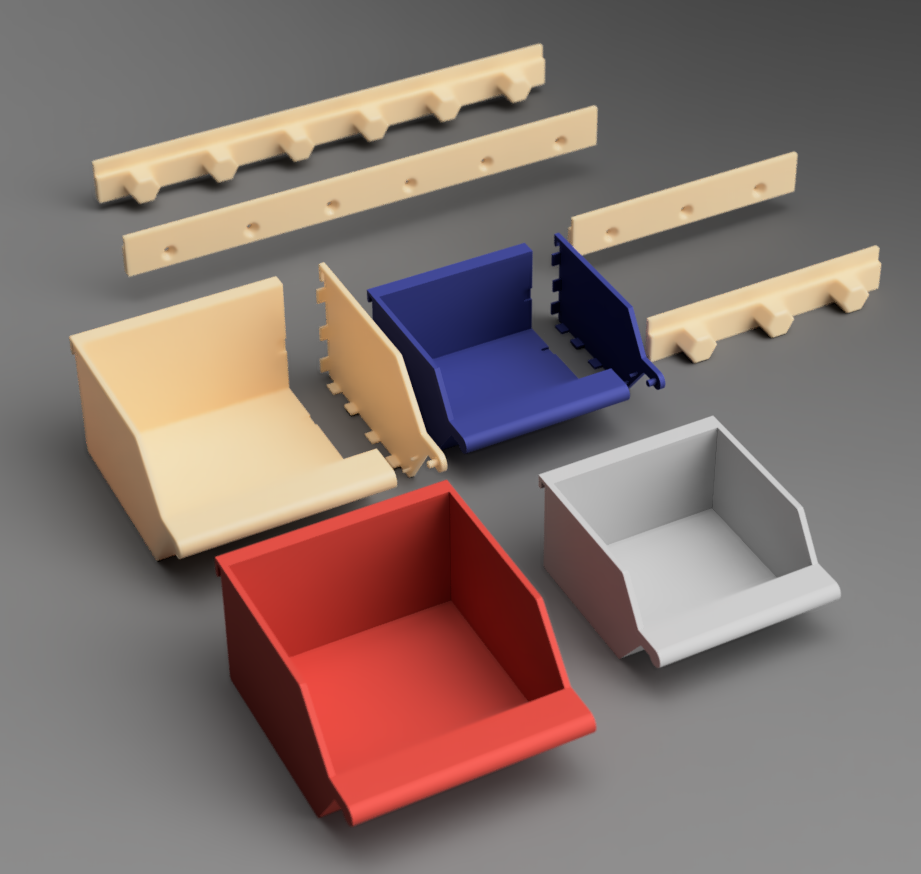

Đối với các Hộp này, có các thanh ray treo được thiết kế để sử dụng trên tường lưới tổ ong HSW cũng như cho bất kỳ bề mặt nào khác mà bạn có thể bắt vít vào. Thoạt nhìn có vẻ hơi rối vì có nhiều loại, nhưng thực ra khá đơn giản. Nên có:

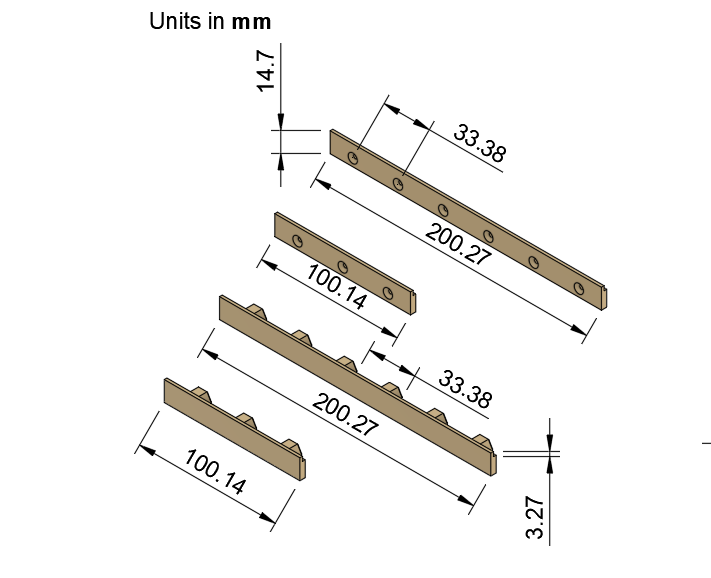

  1. Bốn loại MiniRail khác nhau. Chúng dùng cho Hộp nhỏ từ dự án đầu tiên và Hộp Trung bình ở đây. Sự khác biệt giữa bốn loại chỉ là độ dài và loại ngàm khác nhau (Hex cho tường lưới tổ ong và Screw cho ngàm bắt vít tường lưới tổ ong và bất kỳ bề mặt nào khác bạn muốn).
  2. Bốn loại RailLargeBox dùng cho Hộp Lớn và tương tự với các khác biệt còn lại).

Bạn có thể mua cho tôi một ly cà phê nếu bạn thấy vui vẻ :) (Và xin cảm ơn rất nhiều vì đã quan tâm đến sản phẩm của tôi)
https://www.buymeacoffee.com/warlogh

Coi thêm Ẩn bớt

Thông số in

Định dạng
pdfstl
Số file mô hình
19
Tổng dung lượng
2,4 MB
File lớn nhất
339,9 KB
