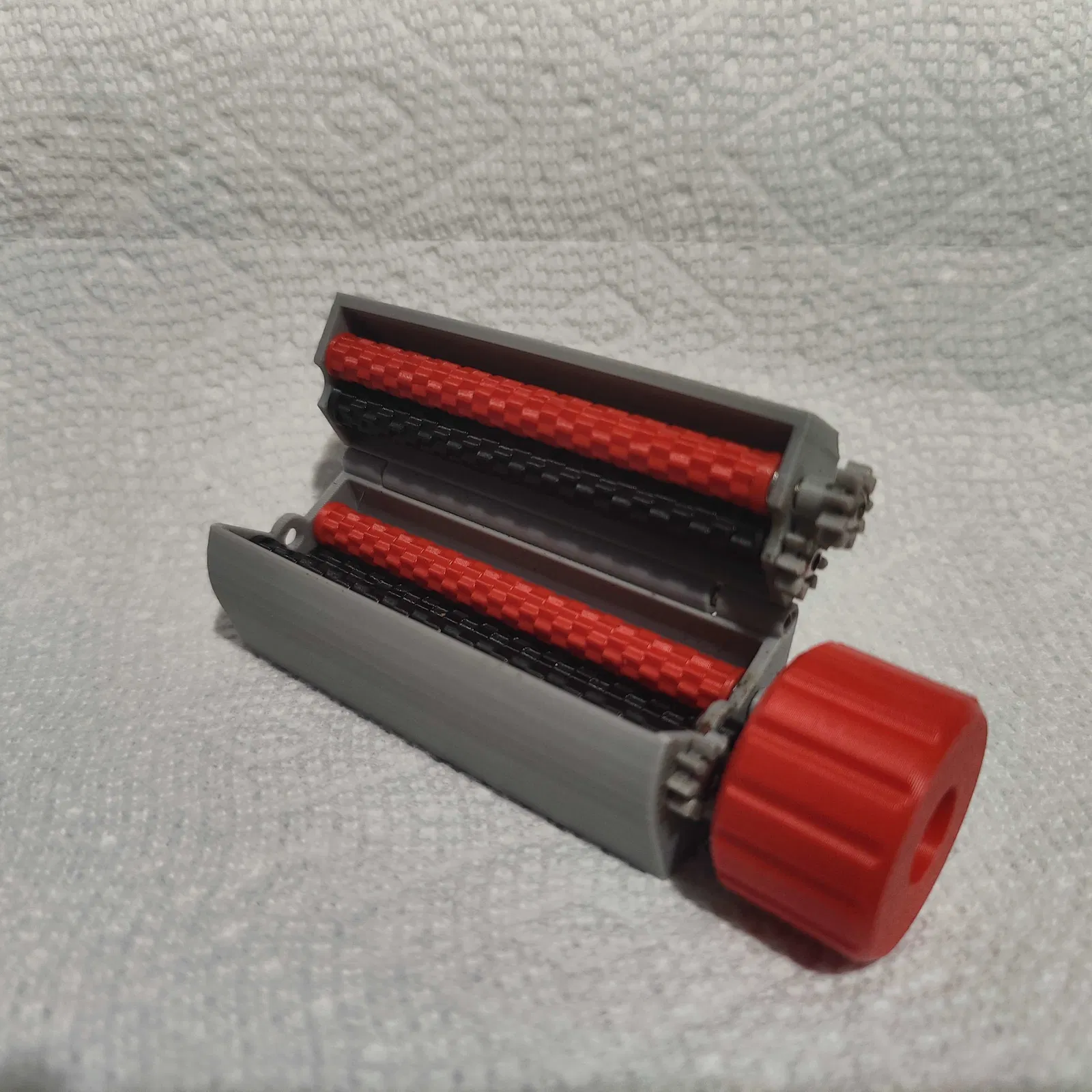

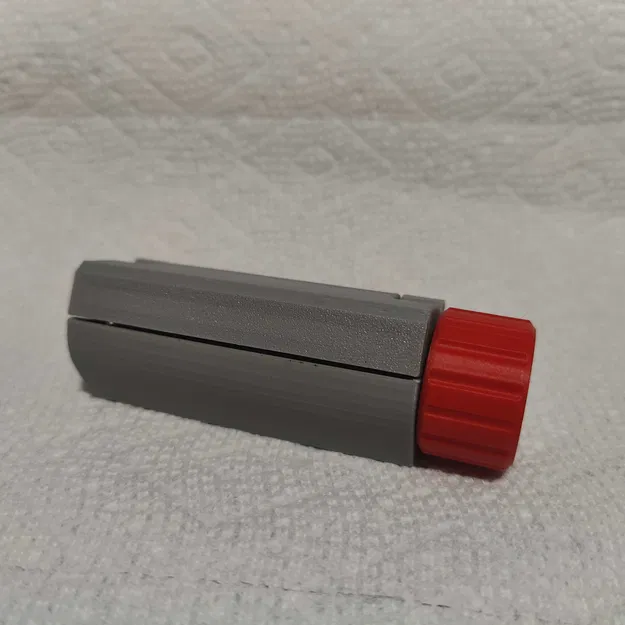

Máy Cán ("Rolling Machine")

Do bị giới hạn bởi việc sử dụng phần cứng M3 phổ biến, máy cán cho ra những cuộn khá lớn, đường kính ngoài khoảng 9mm.

Lỗ ở giữa được để trống hai bên để người dùng có thể quyết định bên nào có bánh xe quay. Tương thích với giấy cuốn 78mm như RAW Black. Nếu sử dụng đầu lọc RAW Black, tôi thấy kết hợp 2 cái sẽ tạo ra kích thước vừa vặn.

Máy cán hoạt động được nhưng tôi cảm thấy nó có thể được cải thiện. Tôi dự định làm phiên bản thứ hai với phần cứng nhỏ hơn và bánh răng resin nhỏ hơn, cho phép kích thước cán truyền thống hơn và tính di động thực sự.

Vật liệu bổ sung: 13x ốc đầu nút M3x10 2x chốt tròn 1/8in (Tùy chọn có thể thay thế bằng 2x ốc đầu nút M3x10 khác)

Vật liệu in: 3x Tall9Tspurgear 3x 9Tspurgear 1x FR8mmBody 1x sliderPlug 1x ringgear 1x FRLid 6x FR_IdleRollerTextured

Tôi không khuyến khích sử dụng con lăn trơn vì chúng có xu hướng không bám vật liệu tốt. Chúng đã được bao gồm vì lý do hoàn chỉnh và để việc lặp lại dễ dàng hơn.

Hướng dẫn:

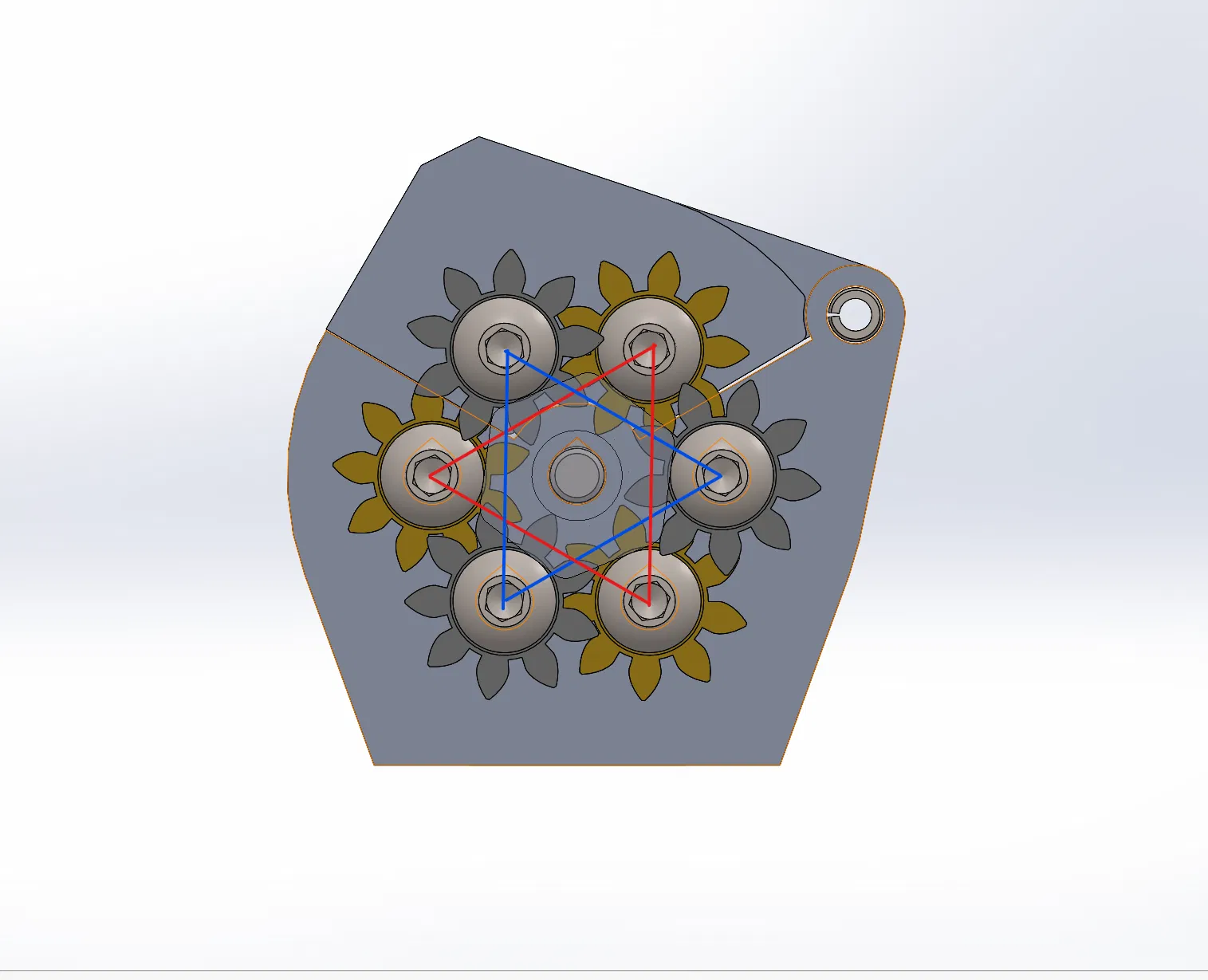

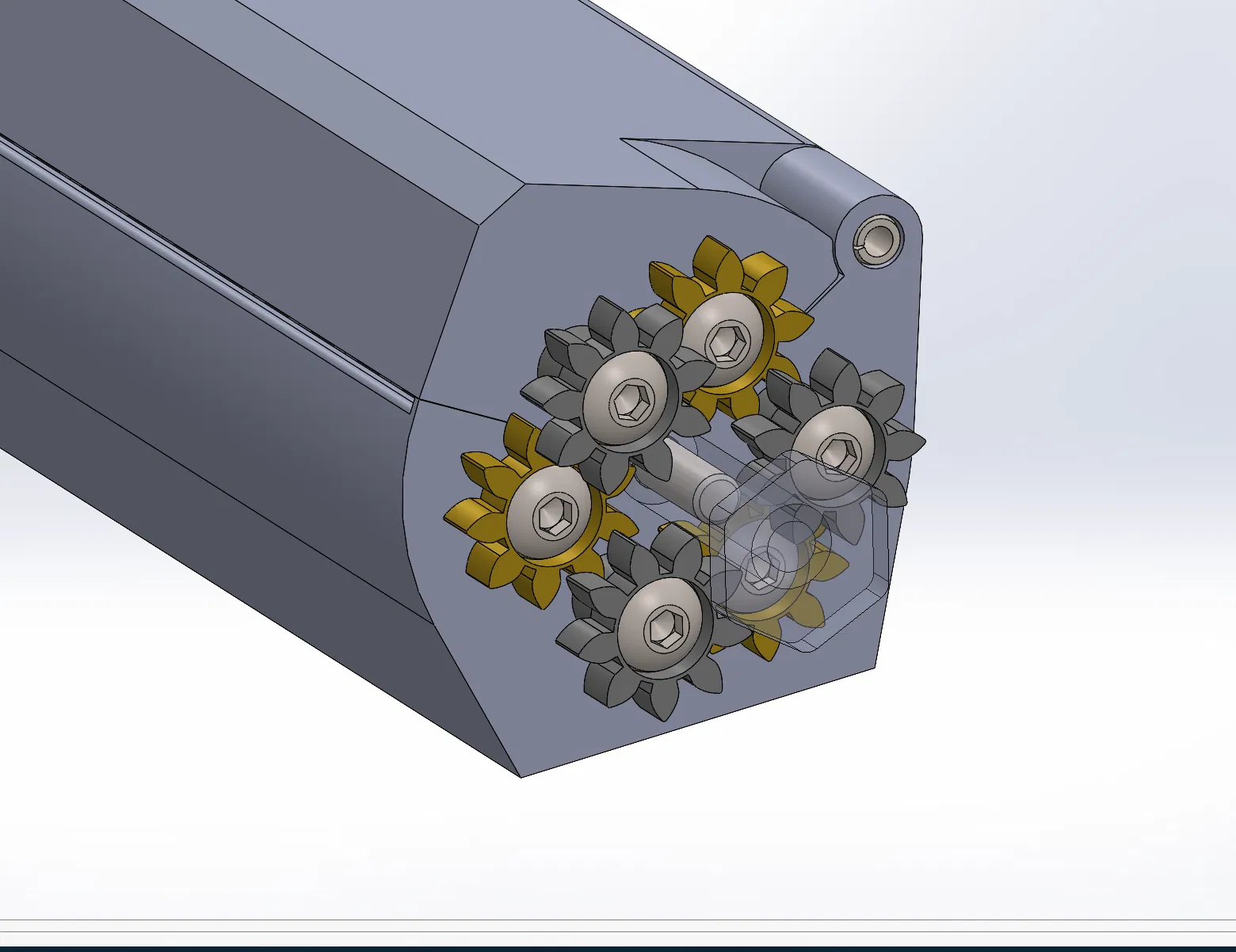

Để các bánh răng ăn khớp đúng cách, các bánh răng nhỏ và bánh răng nhỏ có đế phải xen kẽ, không quan trọng vị trí nào nhưng phải có 3 cái mỗi loại và được xếp so le để các bánh răng nhỏ không tương tác với nhau.

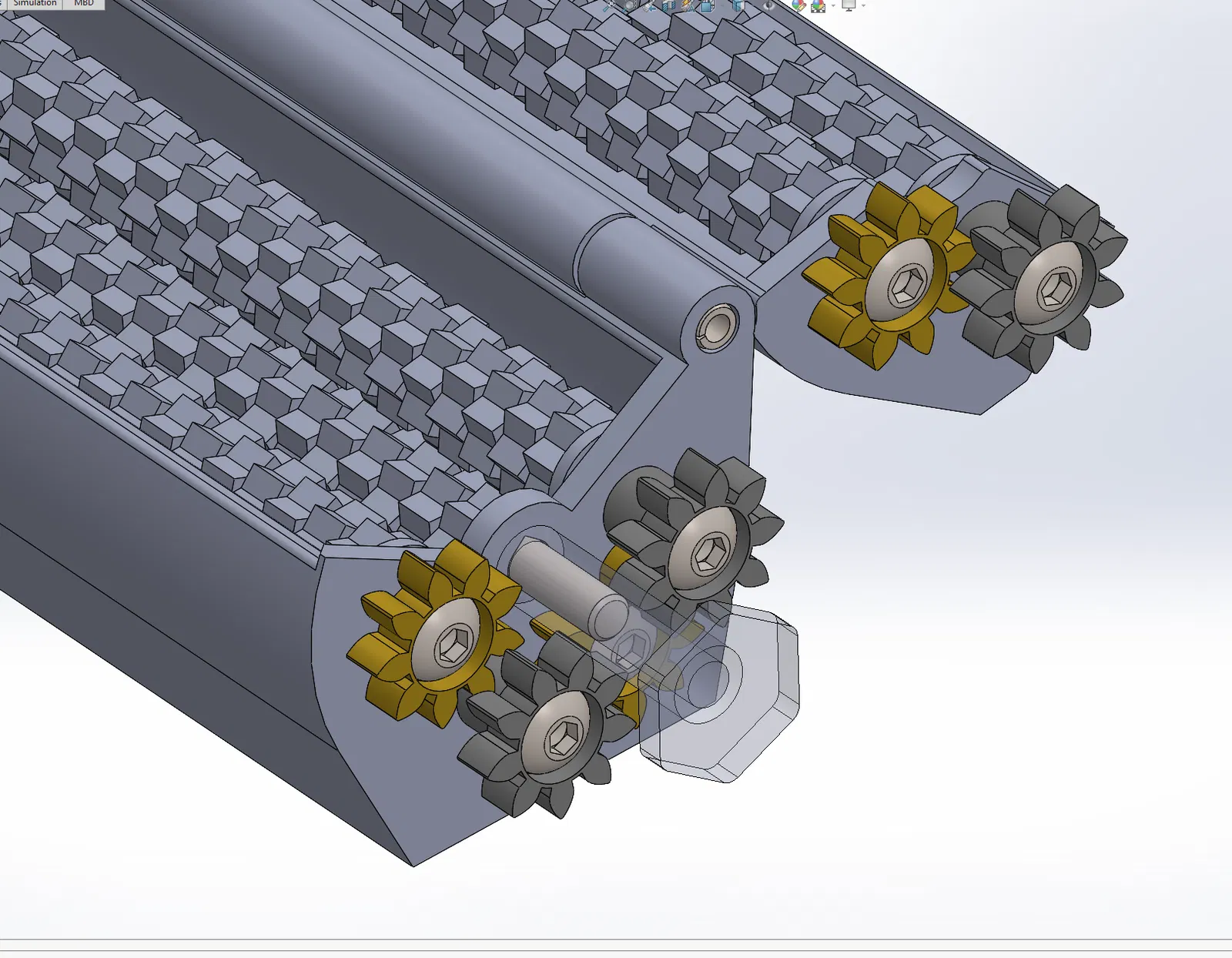

Các bu lông cho bánh răng đi từ ngoài vào và bám vào con lăn vì lỗ được làm nhỏ hơn mức cần thiết. siết chúng đến điểm gần như không có độ rơ nhưng con lăn vẫn có thể hoạt động trơn tru,

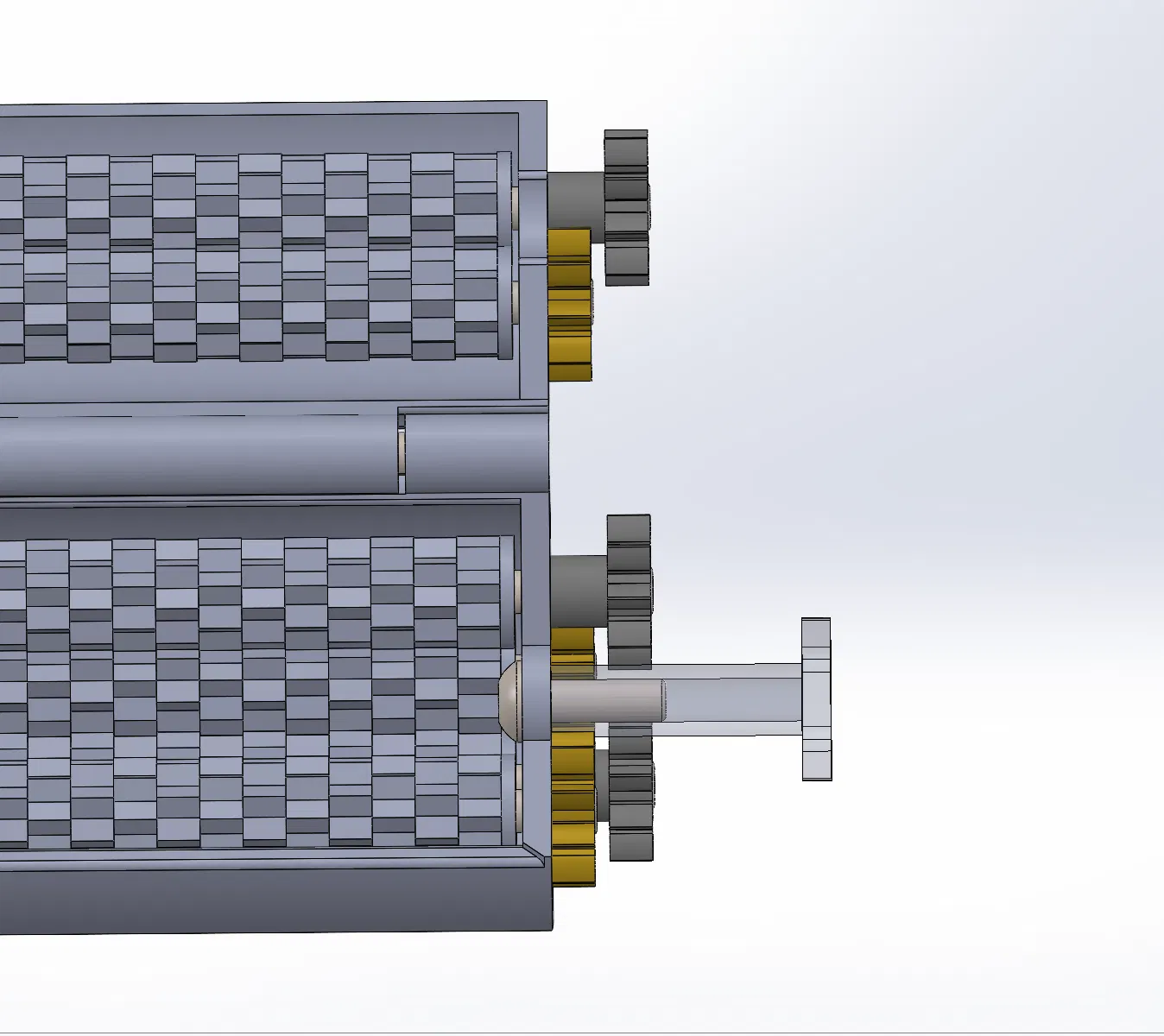

một khi tất cả các con lăn được lắp với bu lông ở cả hai đầu và các bánh răng xen kẽ, trục trung tâm cho bánh răng/núm vặn ngoài có thể được lắp, núm vặn cần được lắp cùng lúc. vì lý do này mà núm vặn có một phần hình lục giác nên ăn khớp với trục, điều này cho phép bạn giữ nó khỏi quay trong khi siết bu lông. bu lông này đối diện với những bu lông còn lại, nó phải bắt đầu từ bên trong con lăn và hướng ra ngoài để ren vào trục trung tâm.

Hy vọng điều này đủ rõ ràng cho tất cả mọi người. Tôi biết ơn tất cả các lượt tải xuống và lượt thích. Nếu có thêm sự quan tâm / nhu cầu. Tôi có thể làm một video cho những người học bằng hình ảnh.
