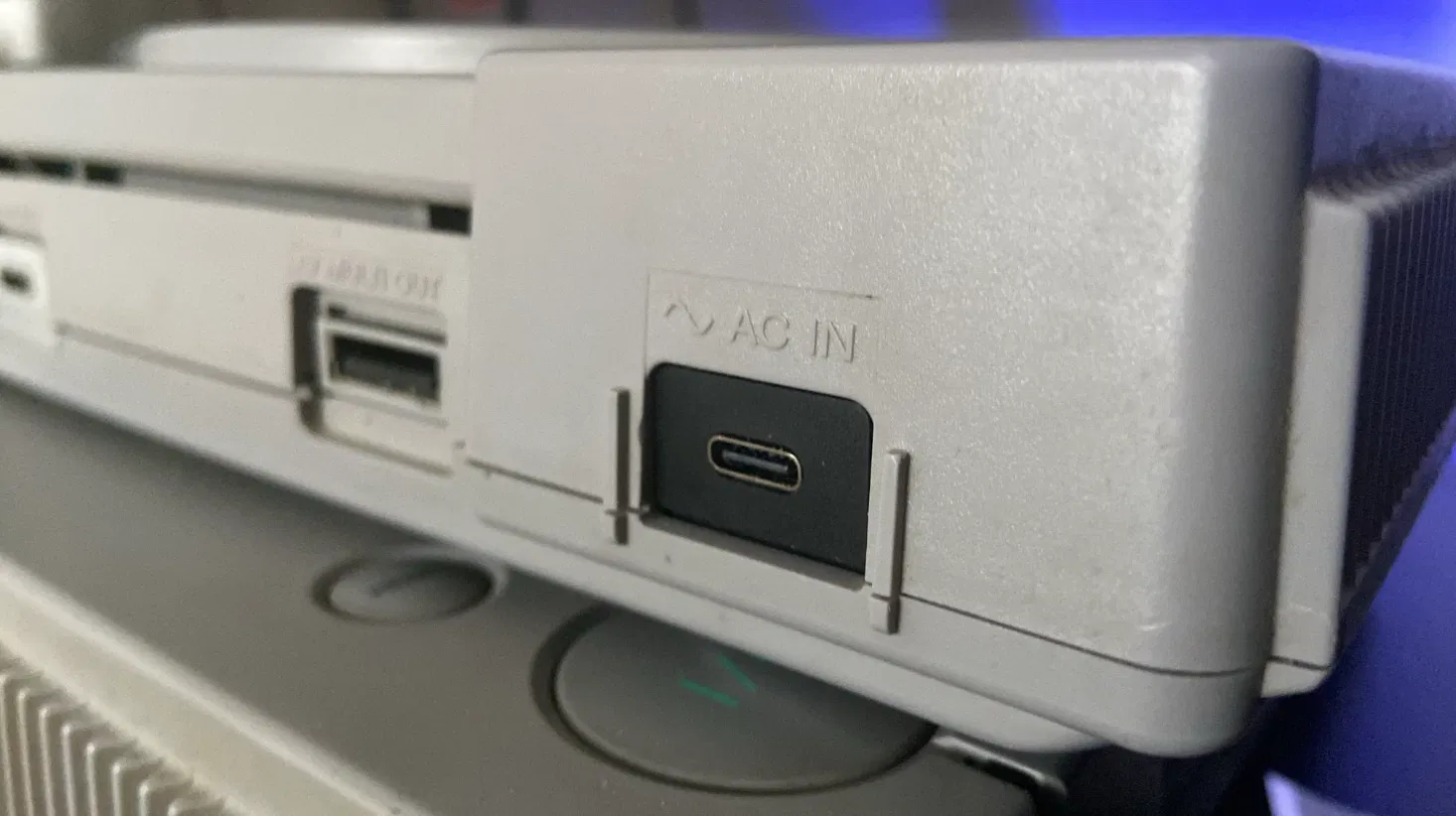

Mod USB-C PS1 SCPH1xxx-9xxx

Tóm tắt

Vì mấy cái mod USB-C khác không đáp ứng được nhu cầu của tui, nên tui quyết định tự tạo ra một cái.

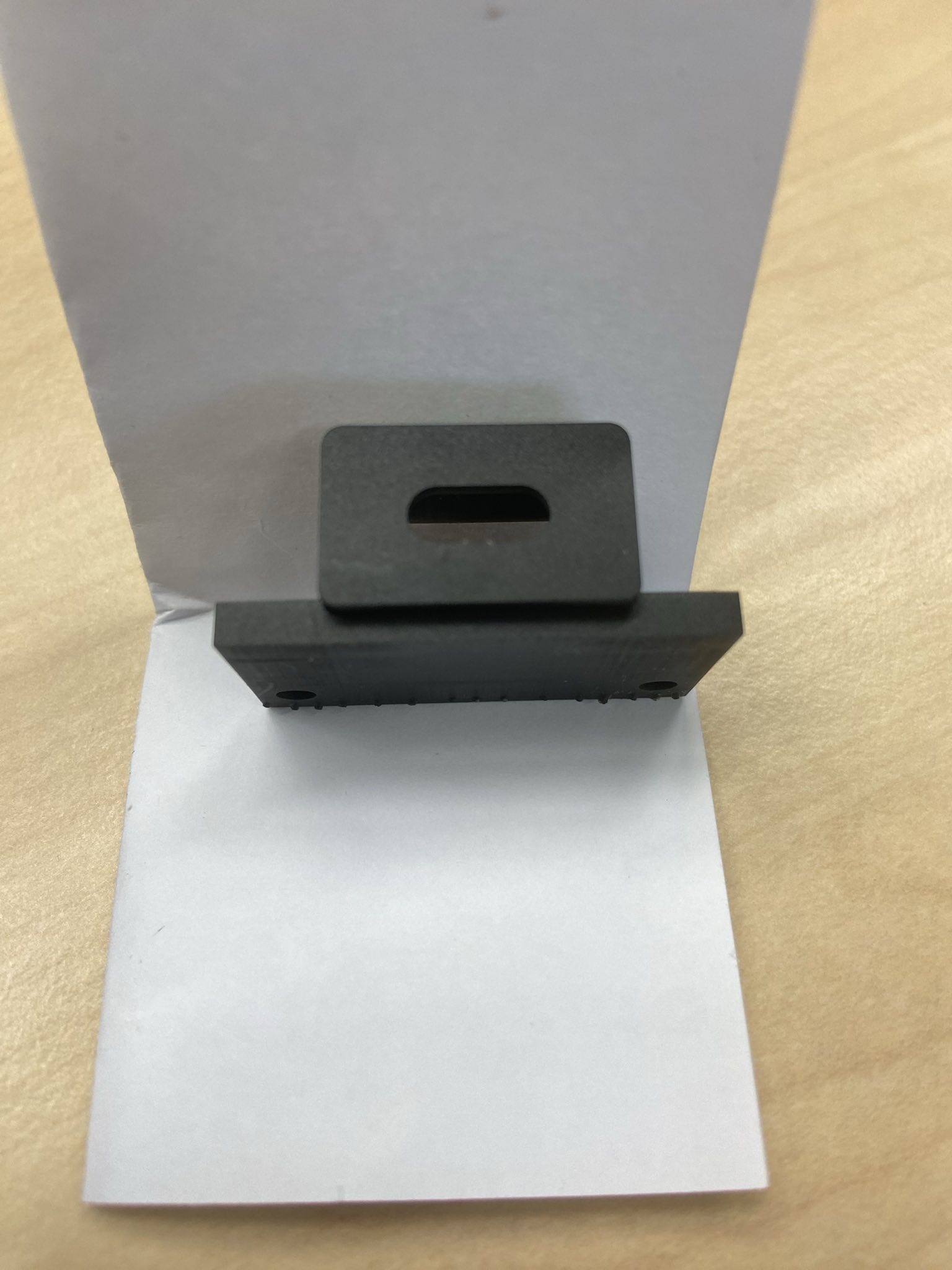

Cái bản mẫu này hiện đang có màu xanh lá cây - tui sẽ thử in nó bằng nhựa resin màu đen hoặc xám.

LINH KIỆN ĐÃ DÙNG:

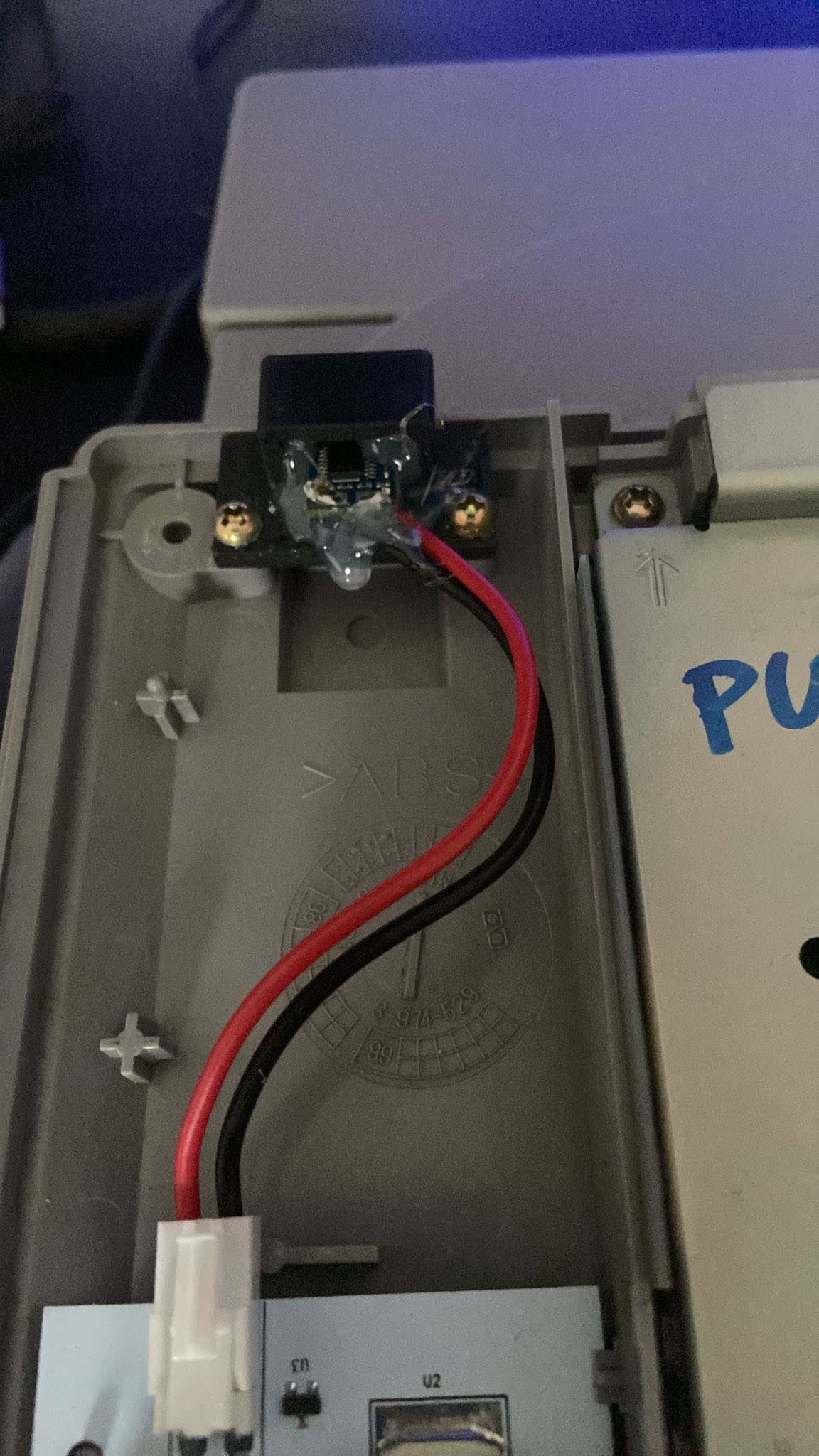

Biến thể RePSX (trong trường hợp của tui là mạch PCB trắng):

PDC004-PD : giống như https://de.aliexpress.com/item/1005005461879717.html (Cái mạch kích hoạt USB-PD là 9v, vì 12v là tùy chọn và không phải bộ sạc USB-C nào cũng hỗ trợ)

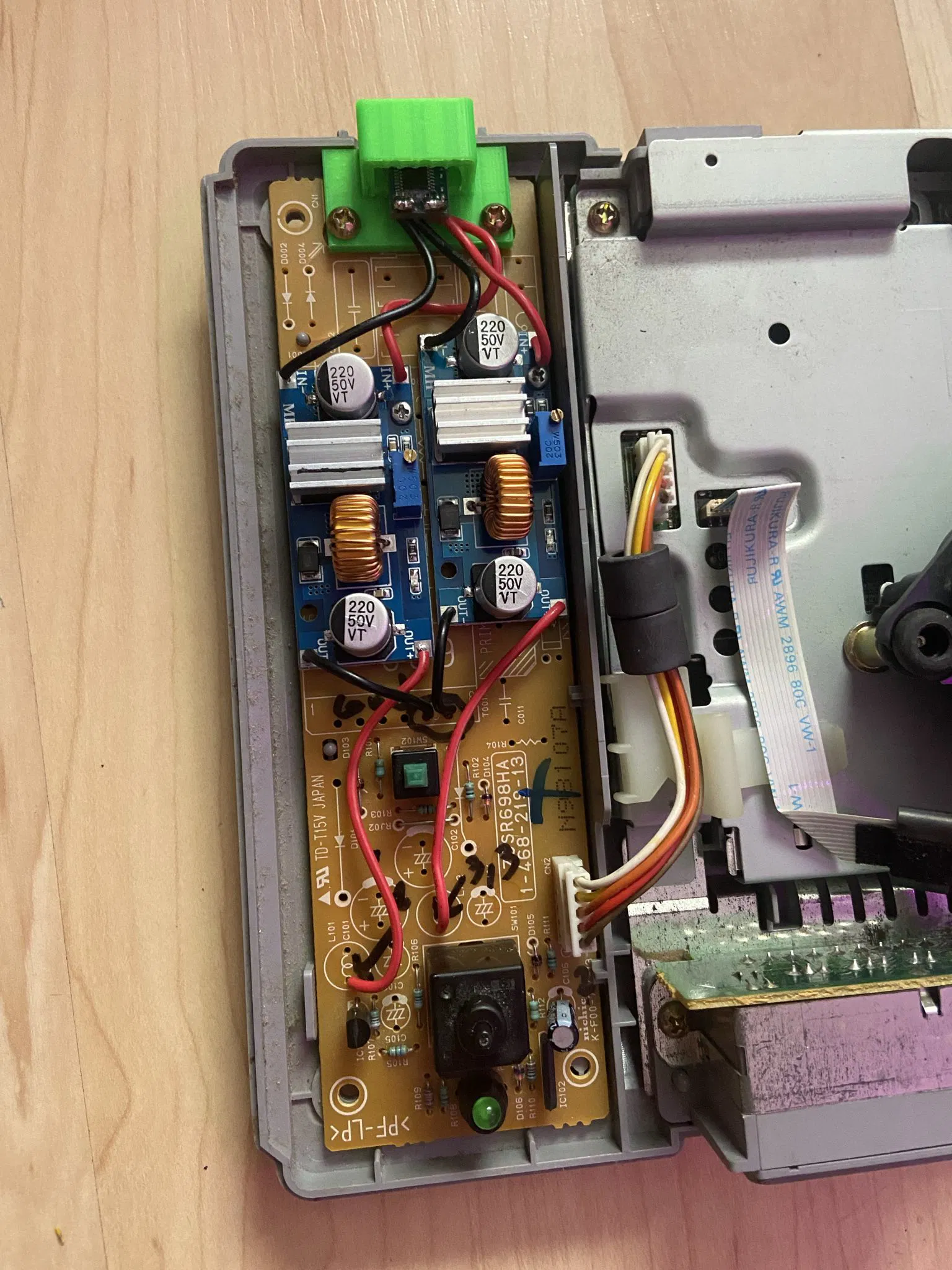

Biến thể PSU zin (trong trường hợp của tui là mạch PCB vàng):

PDC004-PD : giống như https://de.aliexpress.com/item/1005005461879717.html 2 x Module XL4015 https://de.aliexpress.com/item/32802989565.html

Một cái XL4015 hạ áp xuống 3.3v, và một cái hạ áp xuống 8v

Mọi người cứ tự nhiên cải thiện file nha.
