Bộ chuyển đổi Bosch SmartSystem Kiox Adapter cho Giá đỡ Smartphone
Bộ chuyển đổi 90° cho Bosch SmartSystem Kiox 300/500 & SmartphoneGrip, giúp điện thoại hiển thị theo chiều dọc trên xe đạp. Có phiên bản offset 20mm để điều chỉnh vị trí, sử dụng ren ép nhiệt M3S hoặc M3 và ốc M3. Khuyến khích dùng PETG với 100% Infill cho bản offset.
Mô tả

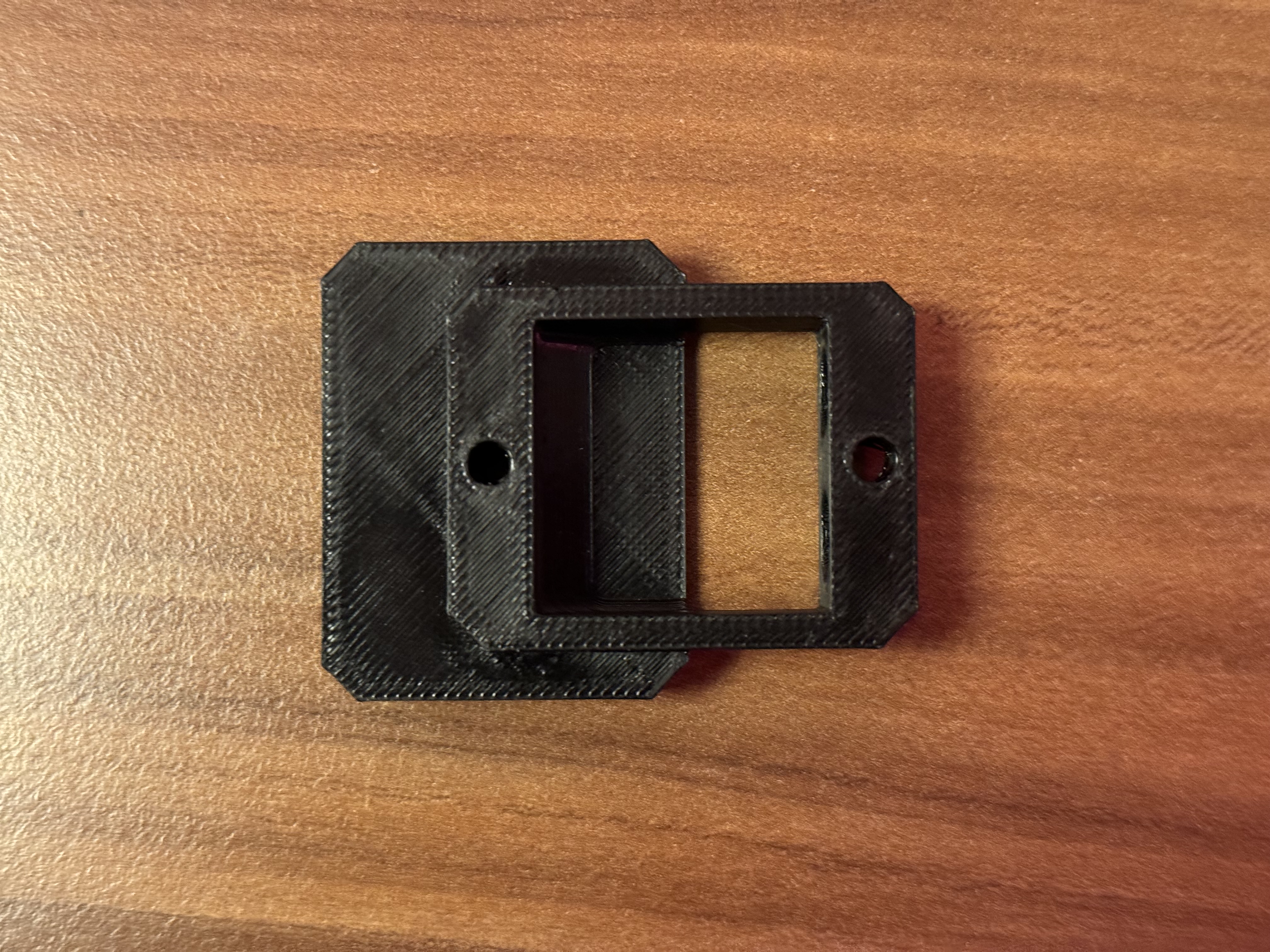

Tui đã làm một bộ chuyển đổi 90° cho giá đỡ Bosch SmartSystem Kiox 300/500 & SmartphoneGrip. Mục đích của tui là gắn điện thoại theo chiều dọc (chân dung) trên xe đạp.

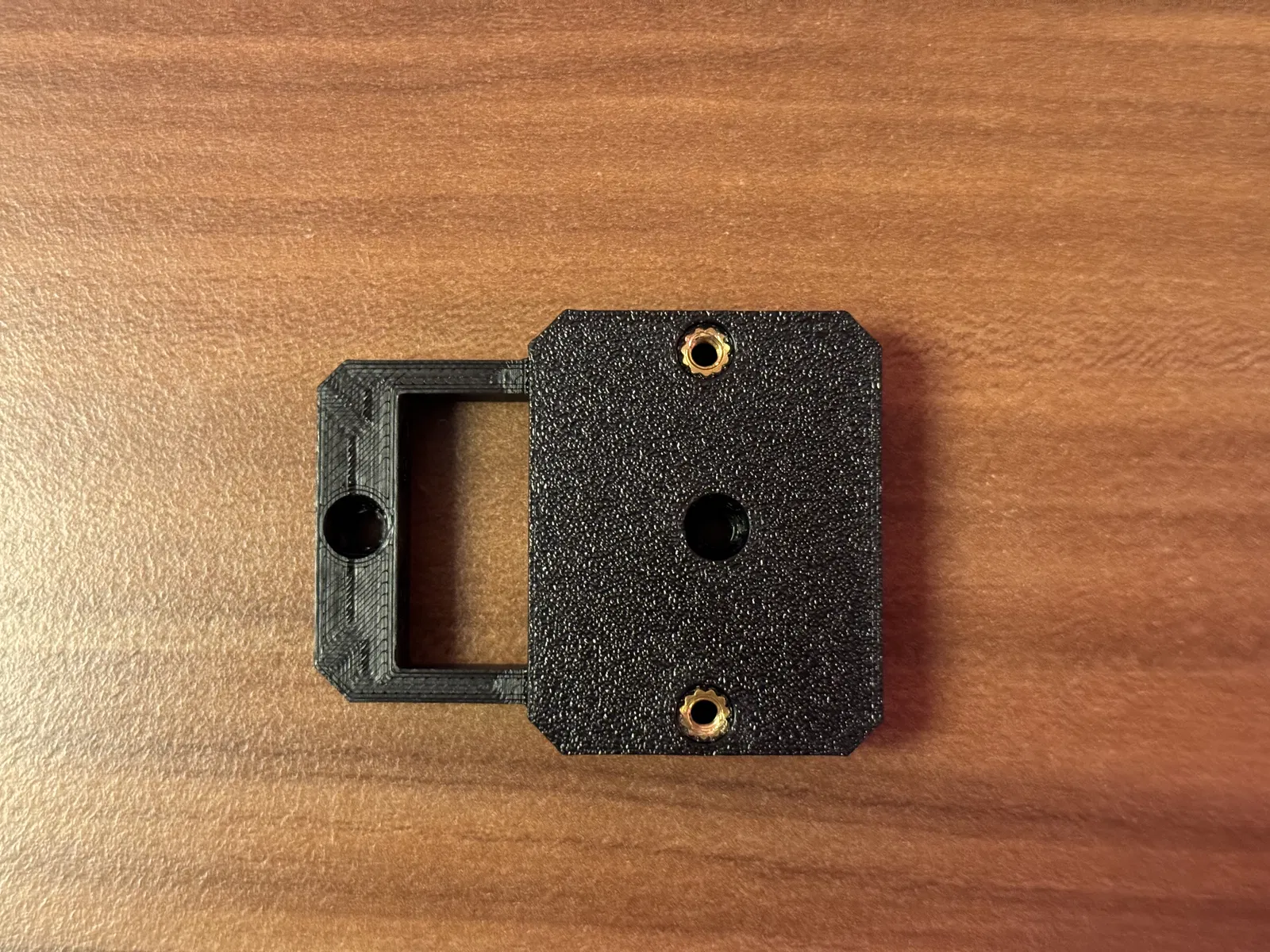

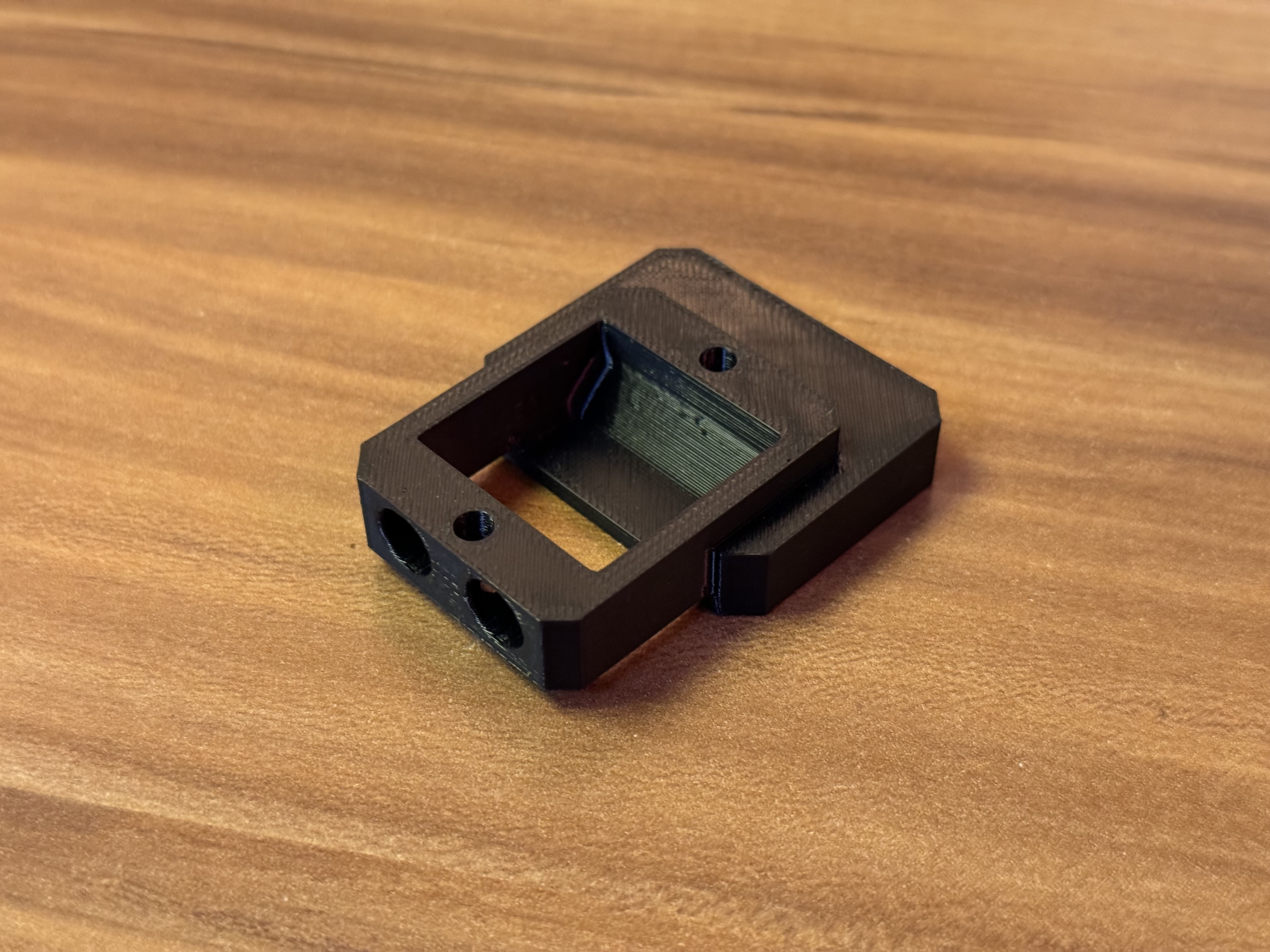

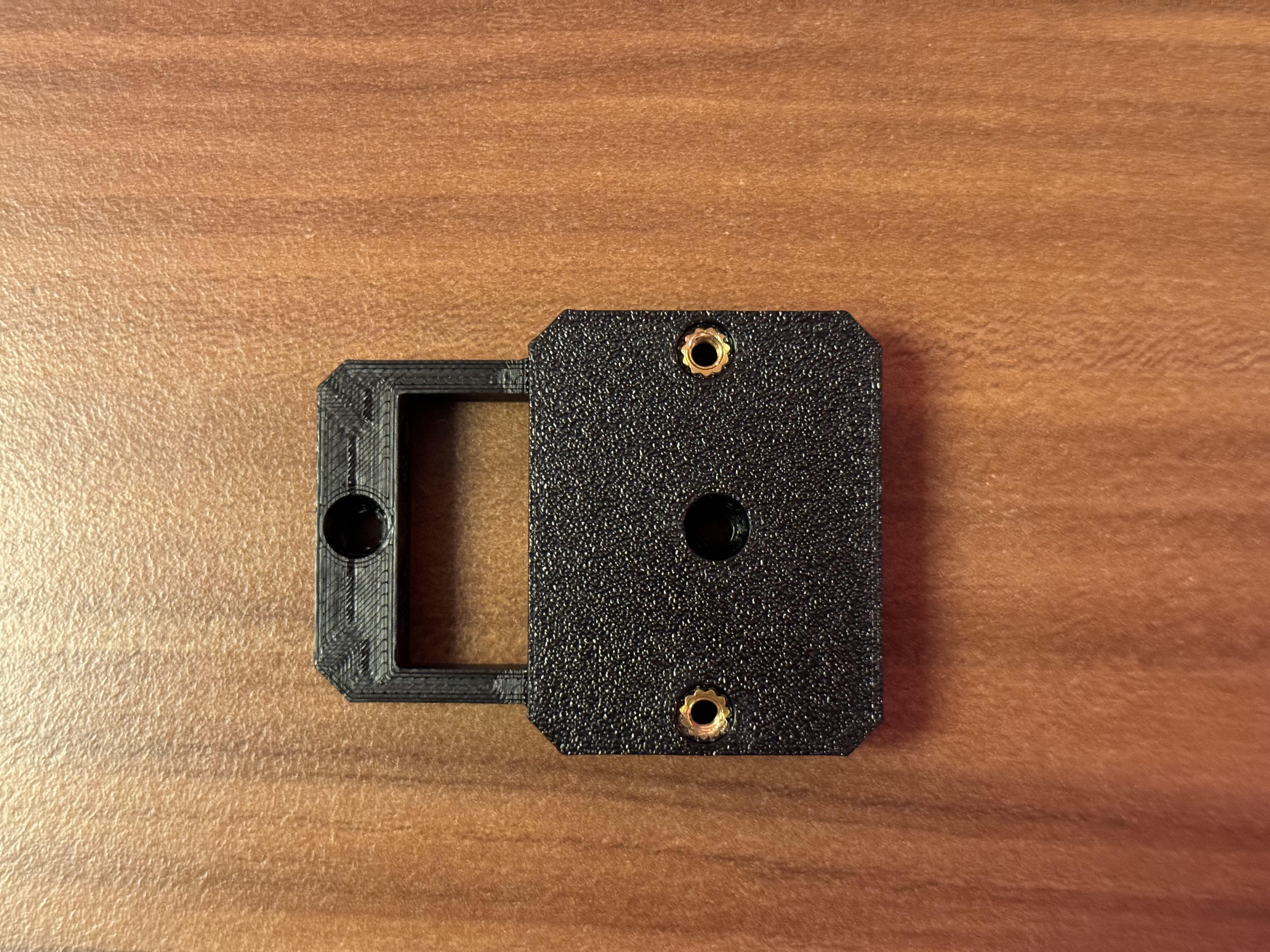

Với tui, điện thoại không nằm giữa ghi đông khi xoay bộ chuyển đổi trực tiếp, vì vậy tui đã làm thêm phiên bản offset 20mm. Tuy nhiên, phiên bản này tốn công in hơn vì cần có support.

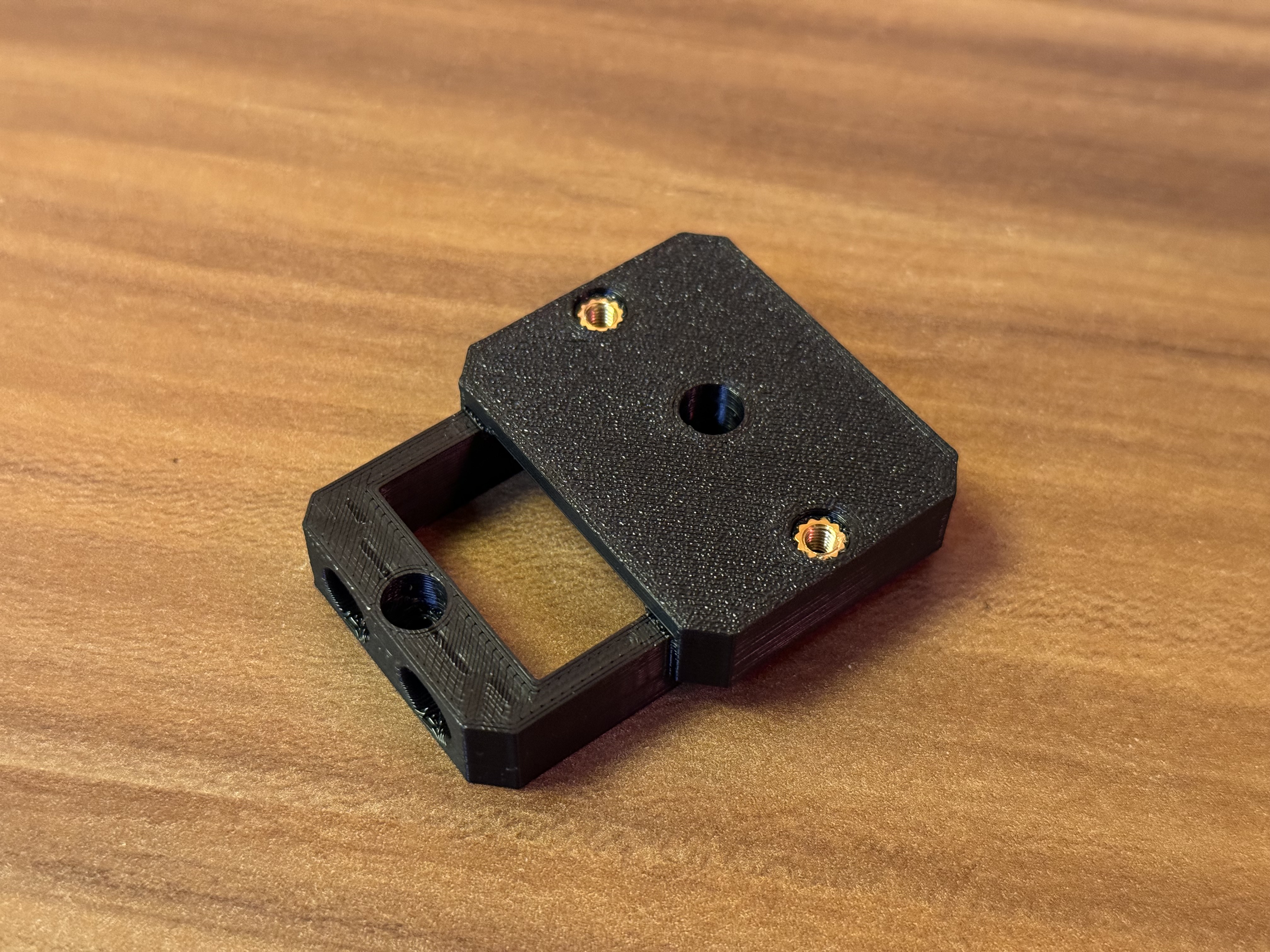

Để cố định, tui đã sử dụng 2 ren ép nhiệt ruthex M3S, nhưng các bộ chèn M3 thông thường cũng nên hoạt động tốt. Đường kính 4mm Chiều dài tối đa 7,5mm
Ngoài ra, cần 2 ốc M3 dài 8-10mm.

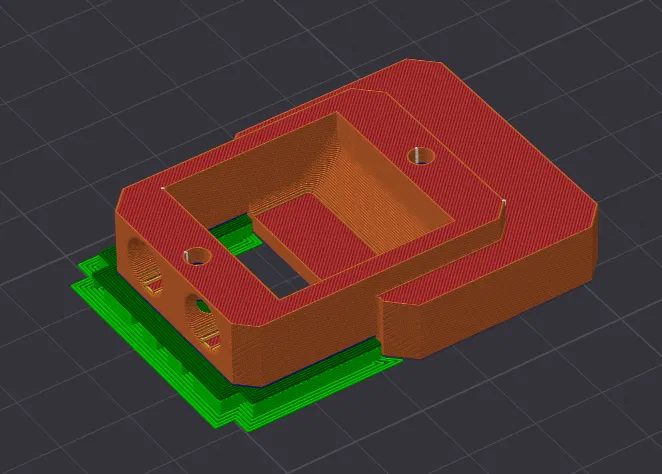

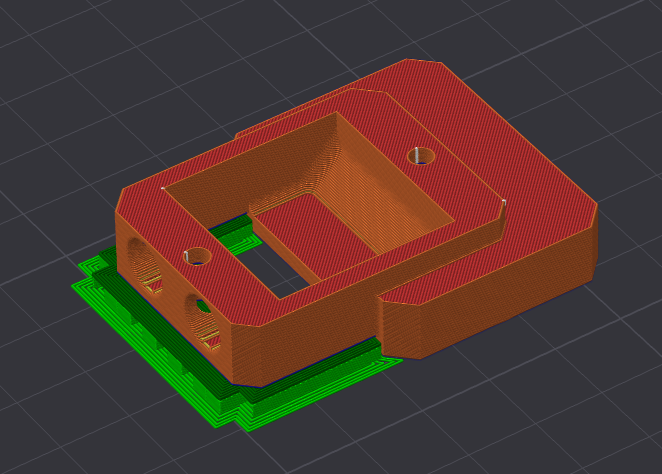

Chất liệu: PETG Infill 100% (Quan trọng đối với adapter có offset để có độ ổn định) Support chỉ dành cho adapter offset, nhưng không cần trong các lỗ ren. Tui đã gặp sự cố cong vênh với 100% Infill, vì vậy tui đã làm nóng trước trong vỏ P1S kín và đặt Part Fan 0%, Aux Fan 60%, Exhaust Fan 30%.
Lắp ráp:
- Ép ren vào các lỗ 4mm
- Cố định cáp ra của màn hình Bosch bằng ốc Bosch nguyên bản (M3x9.5) (BDS3250/BDS3210)
- Cắm cáp vào giao diện
- Vặn giá đỡ Bosch 1 cánh vào bộ chuyển đổi
