Móc nối xích dẫn cáp AR (mở)

Tác giả aroo

Lượt tải
4.703
Lượt thích
676
Lượt coi
12.390
Bản remix
3

File 7 9,3 MB

  • AR_cable_chain_link_v1.2_open_1767129878.stpSTP · 826,9 KB

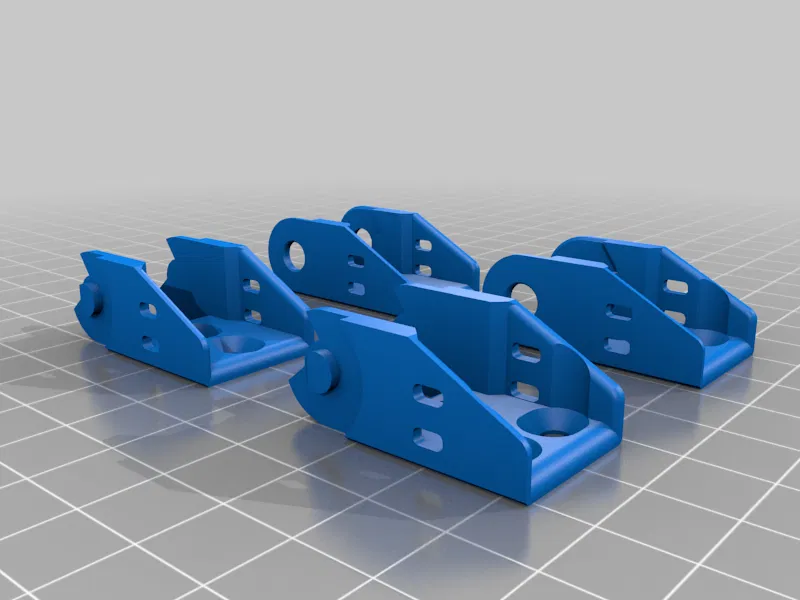

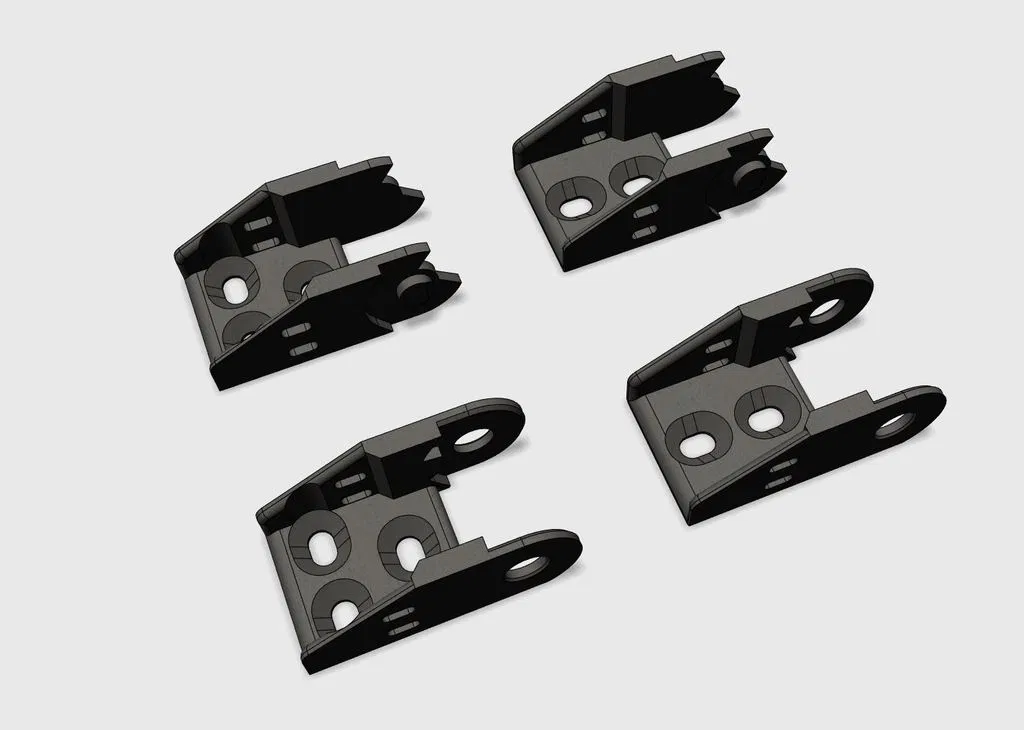

  • AR_cable_chain_end_links_v1.2_45_1767129879.stpSTP · 793,4 KB

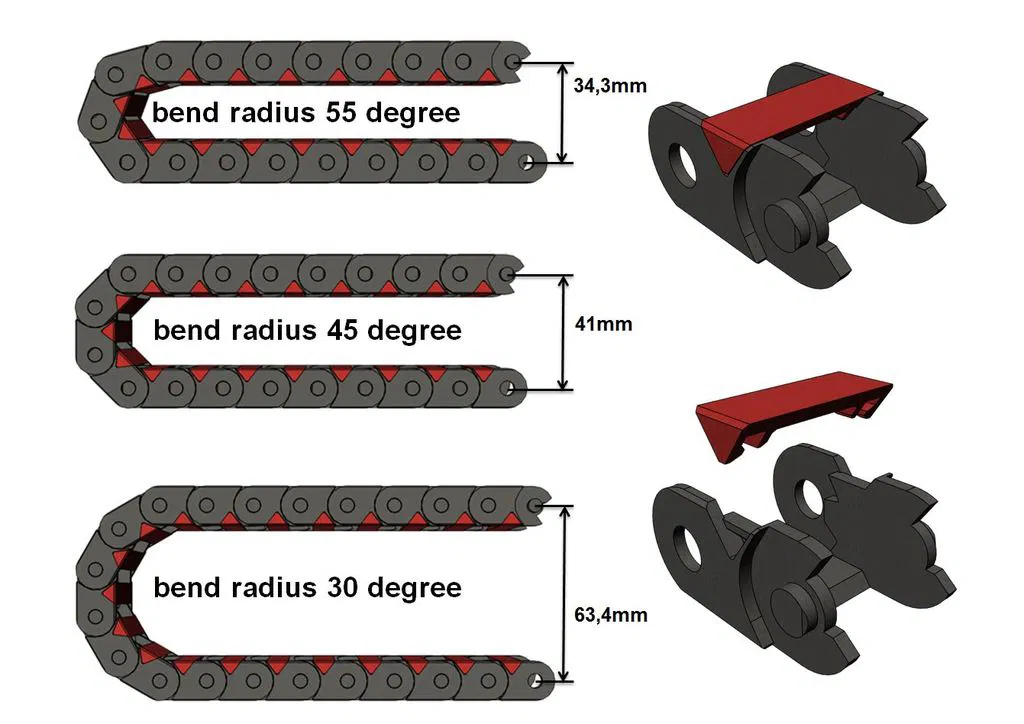

  • AR_cable_chain_link_v1.2_open_55_base_1767129880.stlSTL · 898,7 KB
  • AR_cable_chain_link_v1.2_open_45_base_1767129881.stlSTL · 890,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 3

Coi hết 3 bản remix

Mô tả

Lấy cảm hứng từ bản chuyển đổi của walttriano cho Ender.

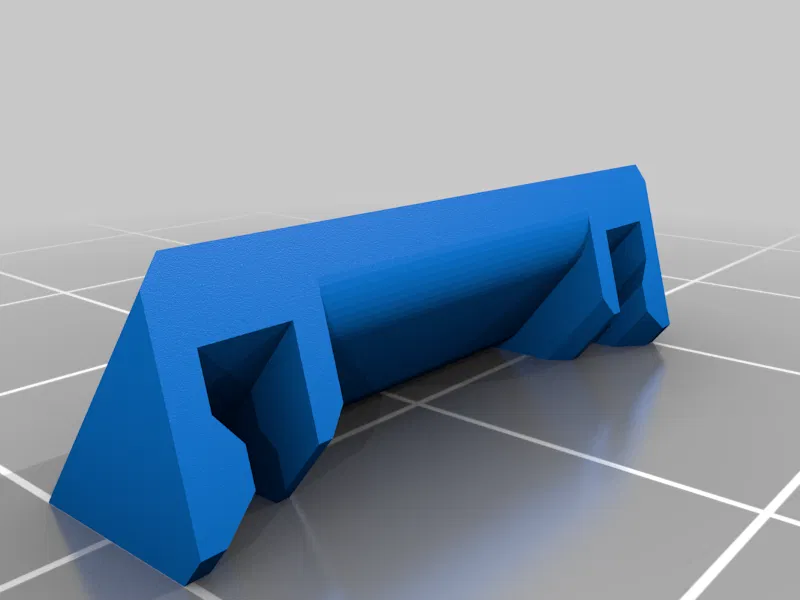

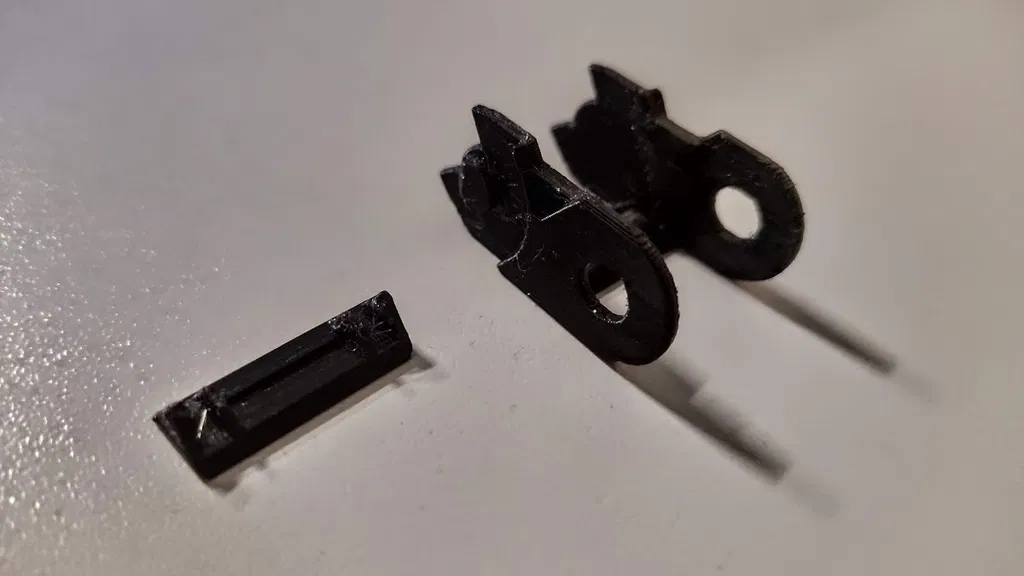

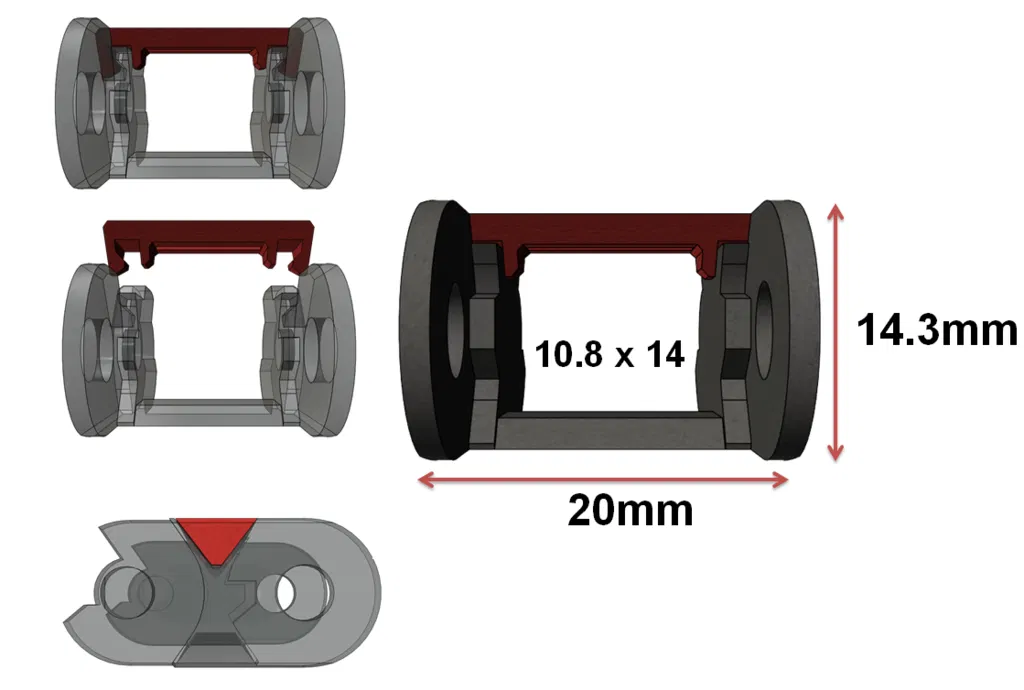

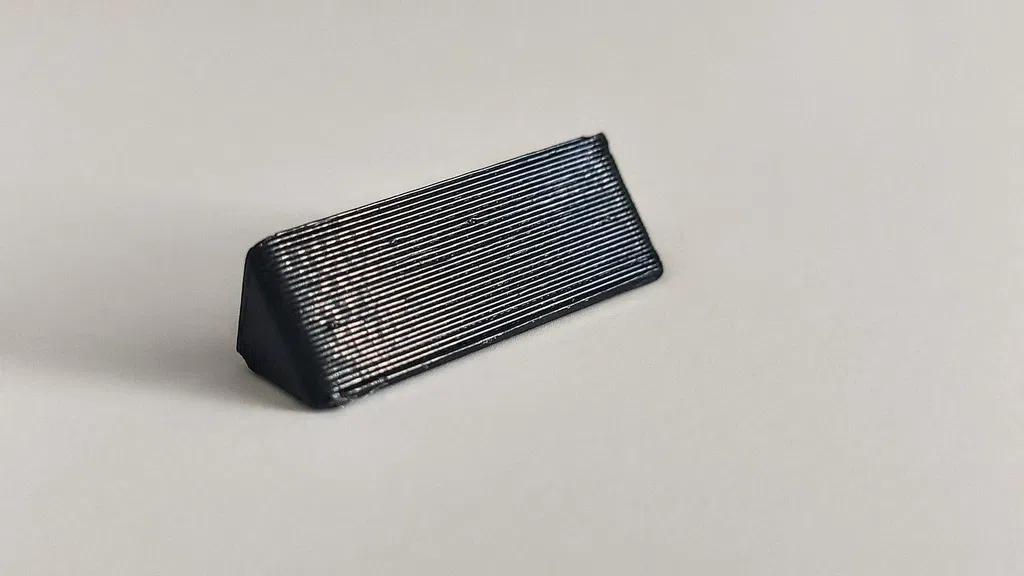

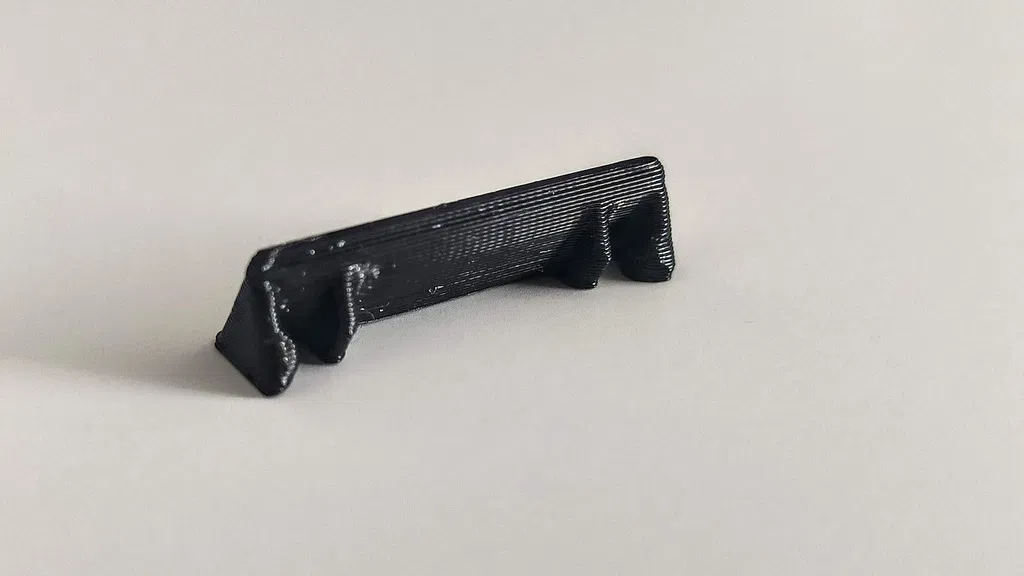

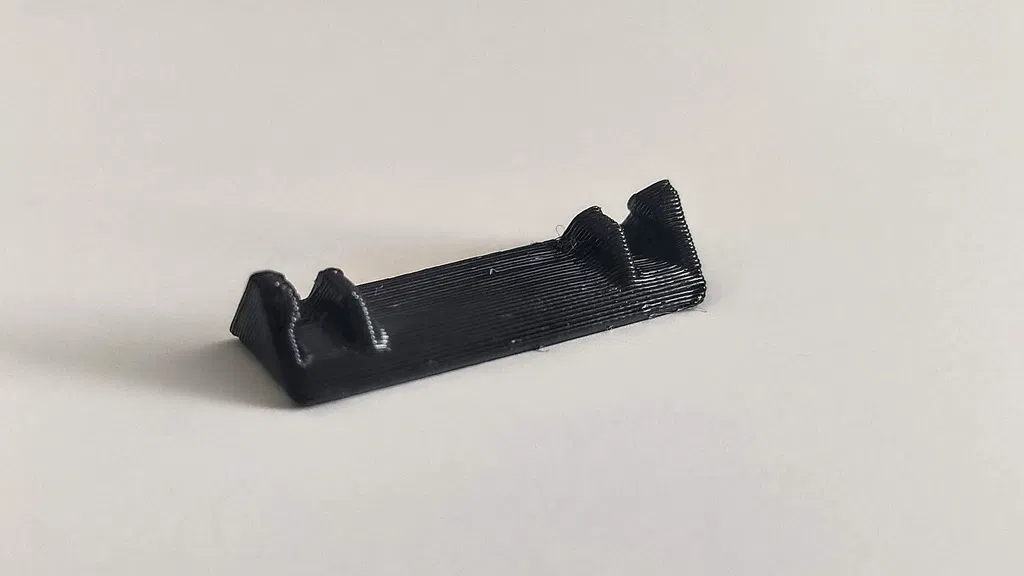

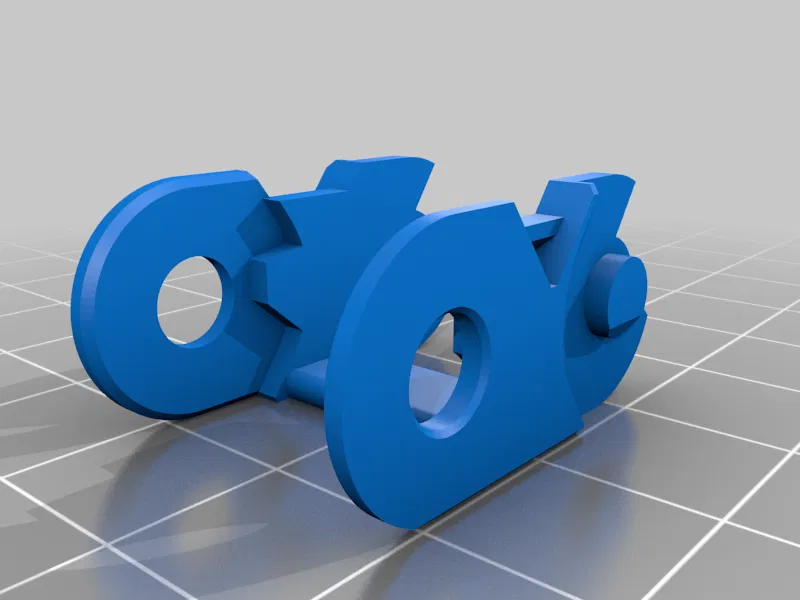

Thiết kế cho chiều rộng của thanh dẫn hướng trục x là 20mm trong máy Ender 3 của tôi. Nó có một cái lẫy cho phép bạn dễ dàng sắp xếp và đóng các dây cáp.

Video demo:

Tình trạng dự án:

  • Phát hành đầu tiên

v1.0 đã in, và sau khi thử nghiệm

  • 2022-02-27

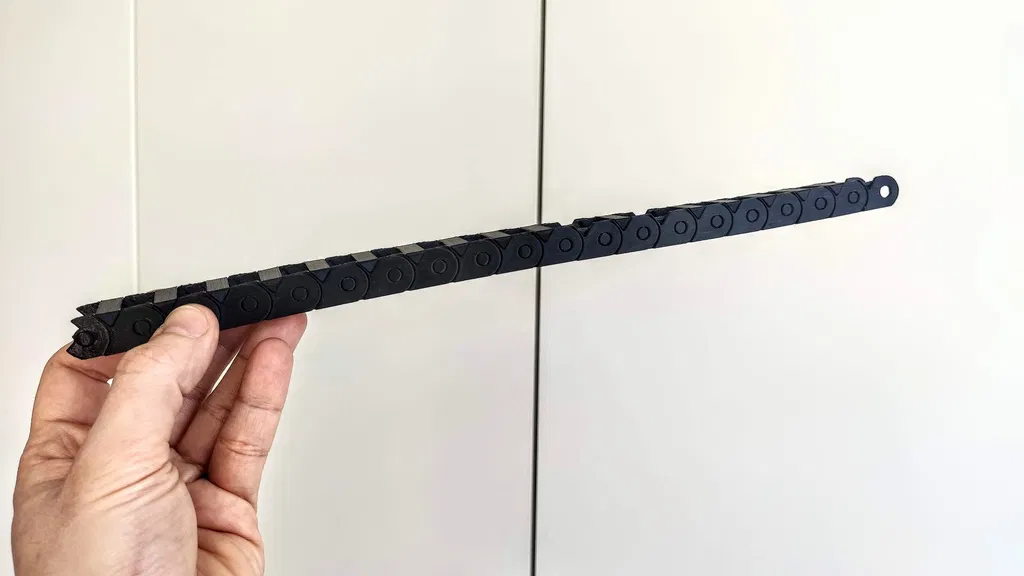

Cập nhật lên v1.1 đã in, điều chỉnh thêm và giảm độ võng của chuỗi thẳng.

  • 2022-03-05

Cập nhật lẫy lên v1.1 - vị trí lắp và in mới, v1.0 đã xóa.

  • 2022-03-14

Cập nhật lên v1.2 - đã in

Cảm ơn người dùng Kaligma và những đề xuất của anh ấy cùng người dùng Devazarus, những thay đổi mới đã được thực hiện - cải thiện độ tuyến tính.

Ngoài ra, tôi đã thay đổi một vài chi tiết được phát hiện trong quá trình cải thiện máy in của mình.

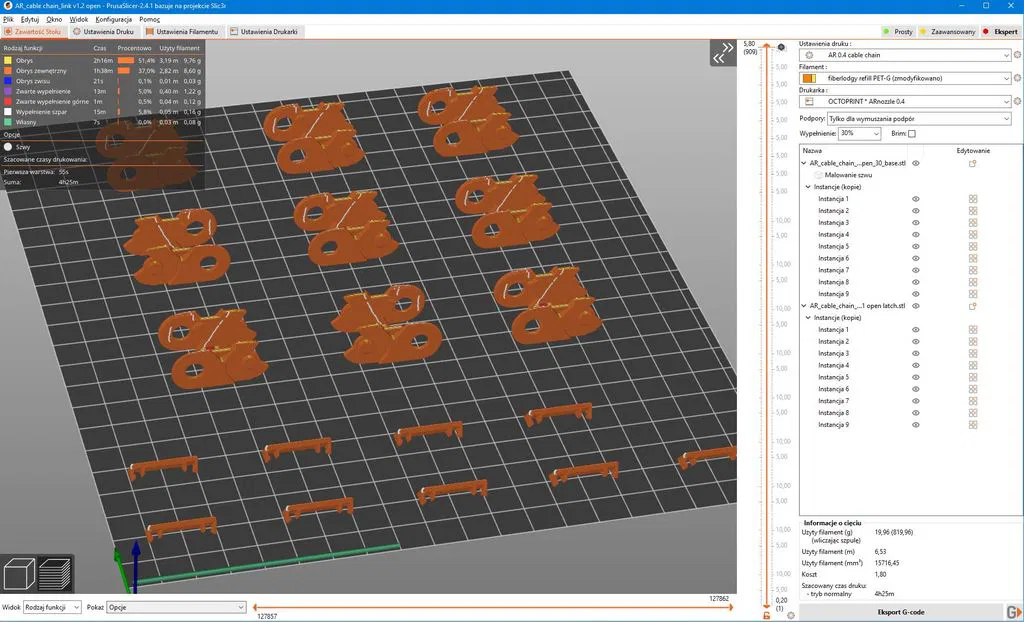

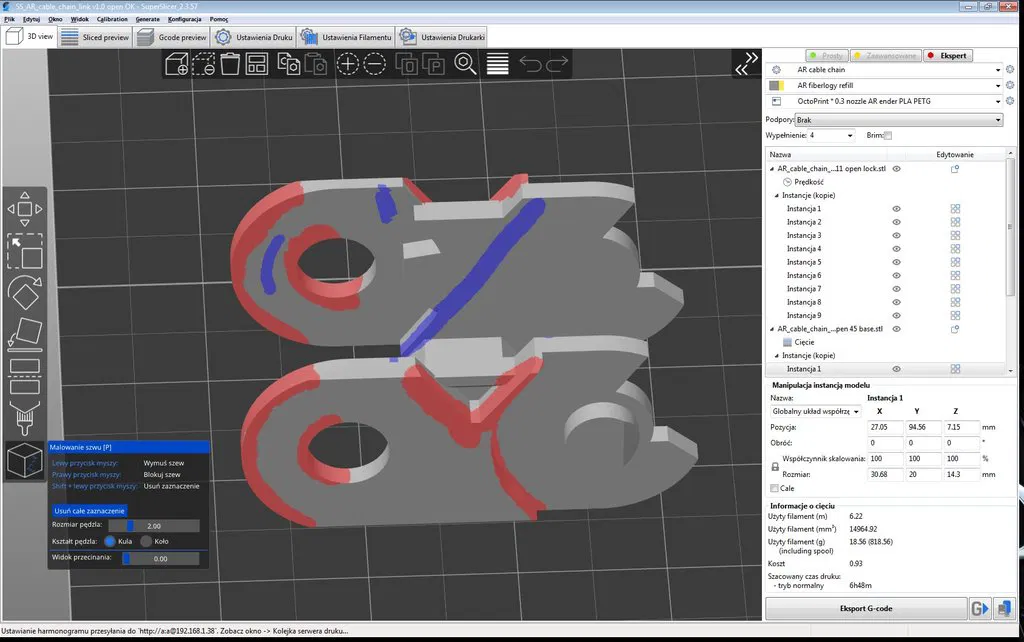

Cách in tối ưu:

Giữ nguyên vị trí từ tệp STL để in tối ưu tất cả các bộ phận.

Đầu phun: 0.4mm hoặc nhỏ hơn

Chiều cao lớp: 0.2mm

Các lớp trên và dưới: 5

Không cần hỗ trợ.

Đầu phun 0.6mm không hoạt động tốt trong các bản in chính xác như vậy - tôi đã kiểm tra.

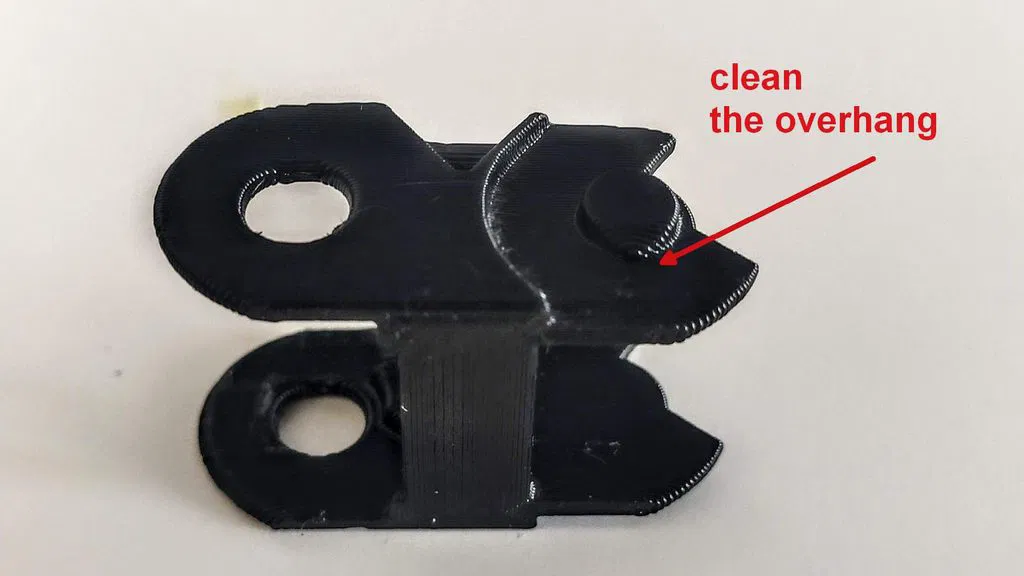

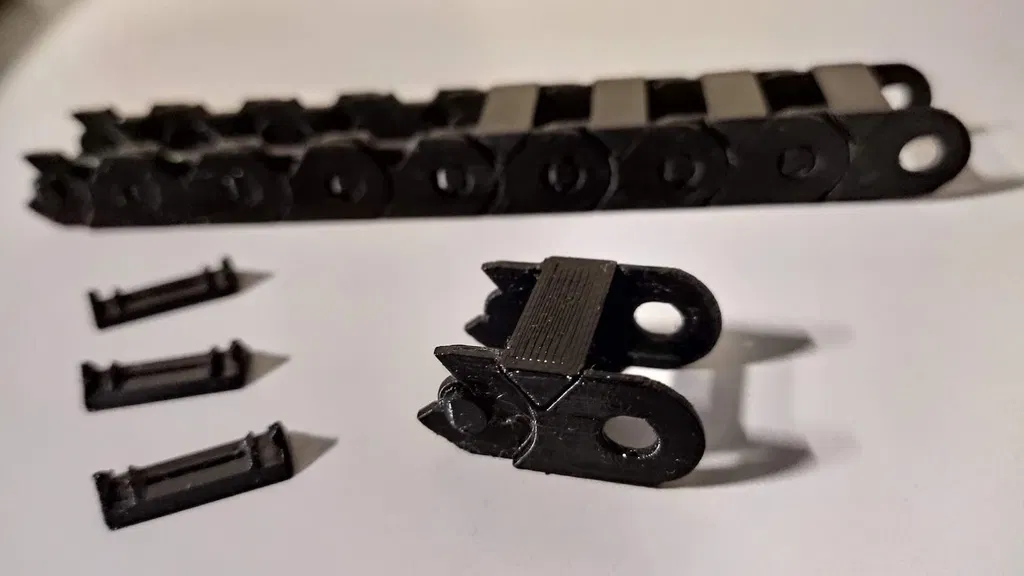

Bộ phận được in bằng PETG và đã kiểm tra, lẫy vừa rất khít.

Tuyên bố từ chối trách nhiệm:

Tôi cố gắng phát hành mô hình được tối ưu hóa nhất có thể, tuy nhiên hãy nhớ - bạn sử dụng thứ này chịu hoàn toàn rủi ro.

Cứ tự nhiên chia sẻ và sửa đổi bất kỳ thứ gì

và

Nếu thiết kế miễn phí của tôi hữu ích cho bạn, vui lòng để lại bình luận, hình ảnh để tạo động lực cho tôi trên trang dự án, tôi đang đợi bạn! Bạn cũng có thể mua cho tôi một ly cà phê qua paypal nếu bạn có thể và nếu bạn muốn. https://www.paypal.com/paypalme/ArkadiuszRatajczyk

Cảm ơn rất nhiều vì mọi lời nói và sự giúp đỡ trong việc phát triển các phát minh của tôi. Cảm ơn.

Hòa bình và tận hưởng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stlstp
Số file mô hình
7
Tổng dung lượng
9,3 MB
File lớn nhất
5 MB
