Gridfinity Builder (Cấu hình Onshape)

Tóm tắt

Triển khai Gridfinity bao gồm:

• Ultralite Bin - Khay cơ bản được thiết kế để giảm lượng filament tiêu thụ.
• Flat-bottomed Bin - Giống như khay Ultralite, nhưng có đáy phẳng.
• Circular Bin - Khay được thiết kế để chứa các vật dụng hình tròn như chai lọ.
• Ultralite Circular Bin - Giống như khay Circular, nhưng giảm lượng filament tiêu thụ.

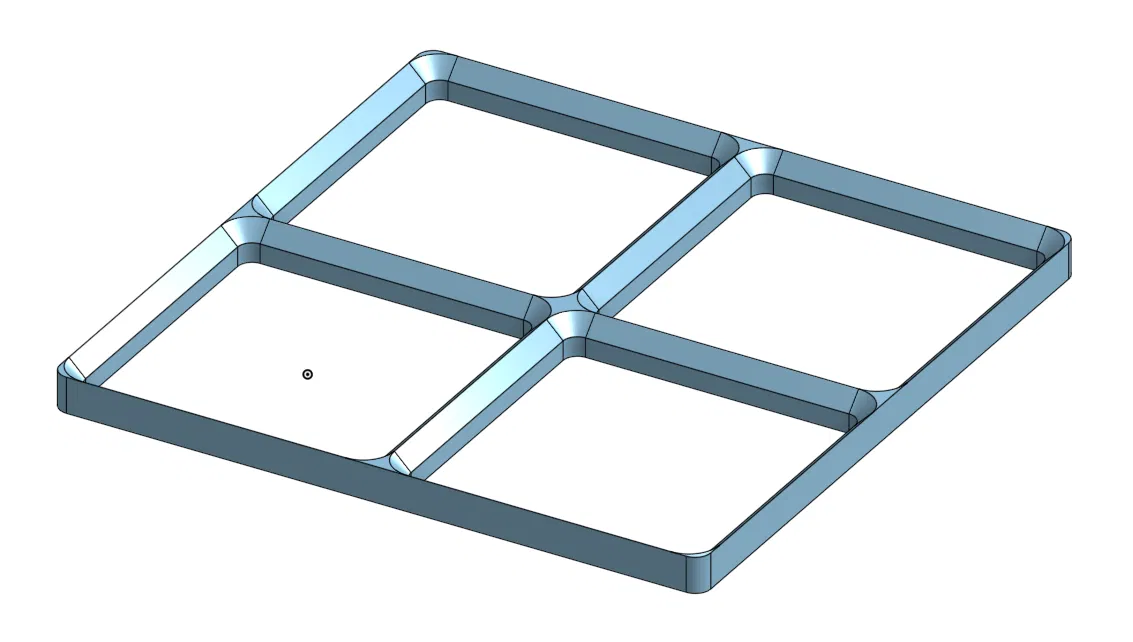

• Baseplate - Tấm đế Gridfinity tiêu chuẩn
• Grid Filler Baseplate - Kích thước phân số của các ô lưới để lấp đầy các cạnh.

Tất cả các bộ phận đều có thể tùy chỉnh trong OnShape. Vì vậy, bạn cần có tài khoản ở đó để truy cập.

https://cad.onshape.com/documents/507e7ce78c47487375ec7f5b/w/4409036c3b806ce363fe8699/e/9a580a2f32c8efd9a79f43a7

Tôi thường xuyên bổ sung các thiết kế mới và sửa lỗi, nên tôi khuyên bạn luôn sử dụng tài liệu của tôi để tạo các bộ phận bạn cần thay vì sao chép tài liệu.

Các bộ phận riêng lẻ được tổ chức trong các thư mục có thể truy cập từ thanh dưới cùng. Các cấu hình có thể được điều chỉnh ở góc trên bên trái như mô tả bên dưới.

Lưu ý rằng các bộ phận được thêm vào printables ở đây chỉ là ví dụ về những gì có thể tạo ra từ tài liệu OnShape. Bất kỳ bộ phận đặc biệt nào bạn cần nên được tạo từ OnShape.

Ultralite Bin

• XSize - Số ô lưới theo chiều rộng của khay này. Mỗi ô lưới là 42mm. Hỗ trợ kích thước phân số như 2.75. Trên thực tế, không nên dùng các kích thước phân số khác 0.25, 0.5 và 0.75.
• YSize - Số ô lưới theo chiều sâu của khay này. Mỗi ô lưới là 42mm. Hỗ trợ kích thước phân số như 2.75. Trên thực tế, không nên dùng các kích thước phân số khác 0.25, 0.5 và 0.75.
• ZSize - Chiều cao của khay theo đơn vị. Một đơn vị là 7mm. Đo từ đáy khay đến đỉnh.

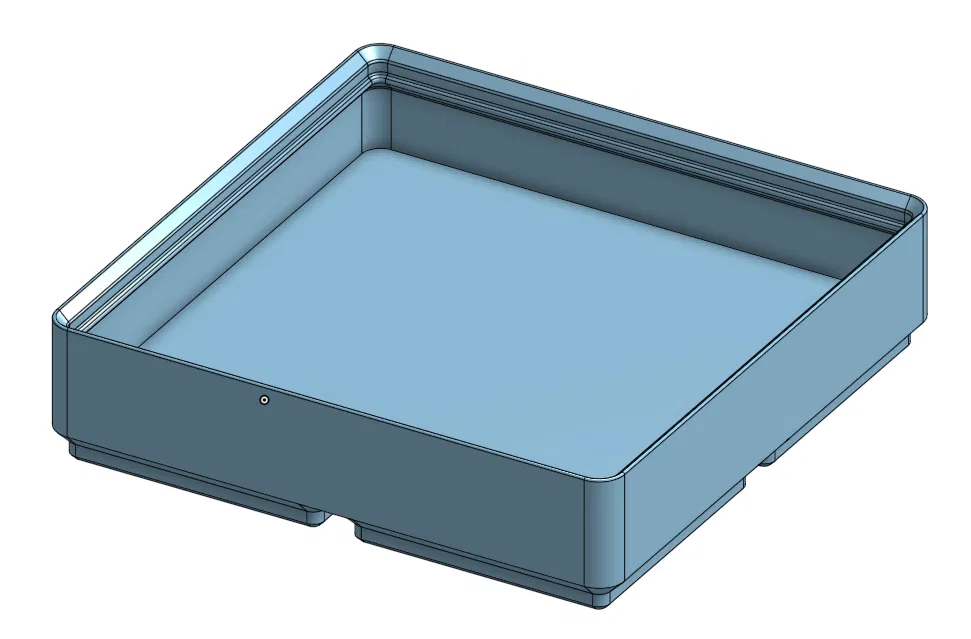

Flat-bottomed Bin

• XSize - Số ô lưới theo chiều rộng của khay này. Mỗi ô lưới là 42mm. Hỗ trợ kích thước phân số như 2.75. Trên thực tế, không nên dùng các kích thước phân số khác 0.25, 0.5 và 0.75.
• YSize - Số ô lưới theo chiều sâu của khay này. Mỗi ô lưới là 42mm. Hỗ trợ kích thước phân số như 2.75. Trên thực tế, không nên dùng các kích thước phân số khác 0.25, 0.5 và 0.75.
• ZSize - Chiều cao của khay theo đơn vị. Một đơn vị là 7mm. Đo từ đáy khay đến đỉnh.

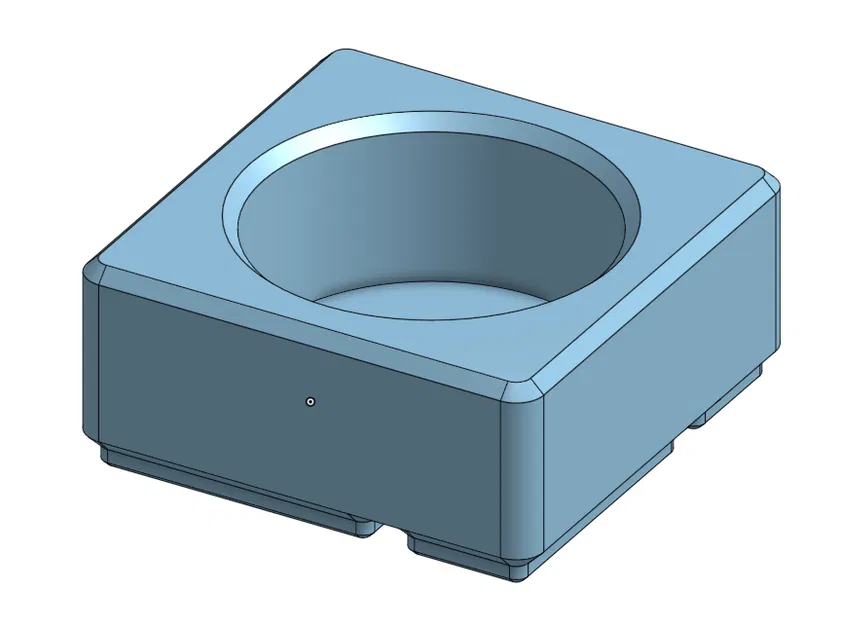

Circular Bin

• Diameter - Đường kính của bộ phận chèn tròn.
• ZSize - Chiều cao của khay theo đơn vị. Một đơn vị là 7mm. Đo từ đáy khay đến đỉnh.
• AllowFractionalSizes - Nếu được chọn, kích thước của khay sẽ được làm tròn lên đến 1/2 đơn vị lưới gần nhất.

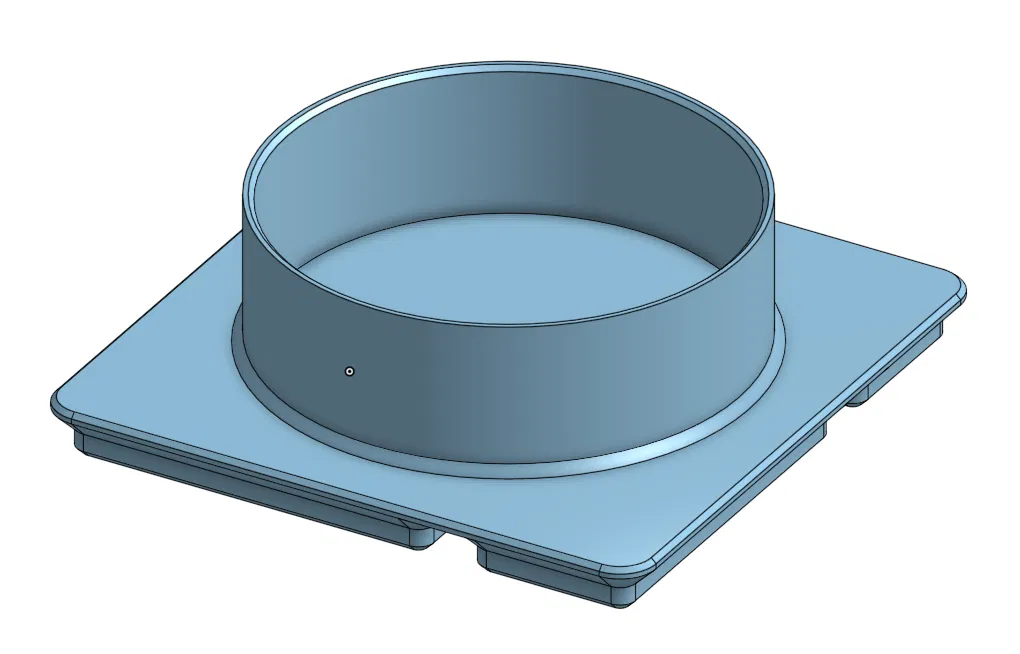

Ultralite Circular Bin

• Diameter - Đường kính của bộ phận chèn tròn.
• ZSize - Chiều cao của khay theo đơn vị. Một đơn vị là 7mm. Đo từ đáy khay đến đỉnh.
• AllowFractionalSizes - Nếu được chọn, kích thước của khay sẽ được làm tròn lên đến 1/2 đơn vị lưới gần nhất.

Ultralite Bin with Label

• XSize - Số ô lưới theo chiều rộng của khay này. Mỗi ô lưới là 42mm. Hỗ trợ kích thước phân số như 2.75. Trên thực tế, không nên dùng các kích thước phân số khác 0.25, 0.5 và 0.75.
• YSize - Số ô lưới theo chiều sâu của khay này. Mỗi ô lưới là 42mm. Hỗ trợ kích thước phân số như 2.75. Trên thực tế, không nên dùng các kích thước phân số khác 0.25, 0.5 và 0.75.
• ZSize - Chiều cao của khay theo đơn vị. Một đơn vị là 7mm. Đo từ đáy khay đến đỉnh.
• LabelWidth - Chiều rộng của phần nhãn theo đơn vị ô lưới.

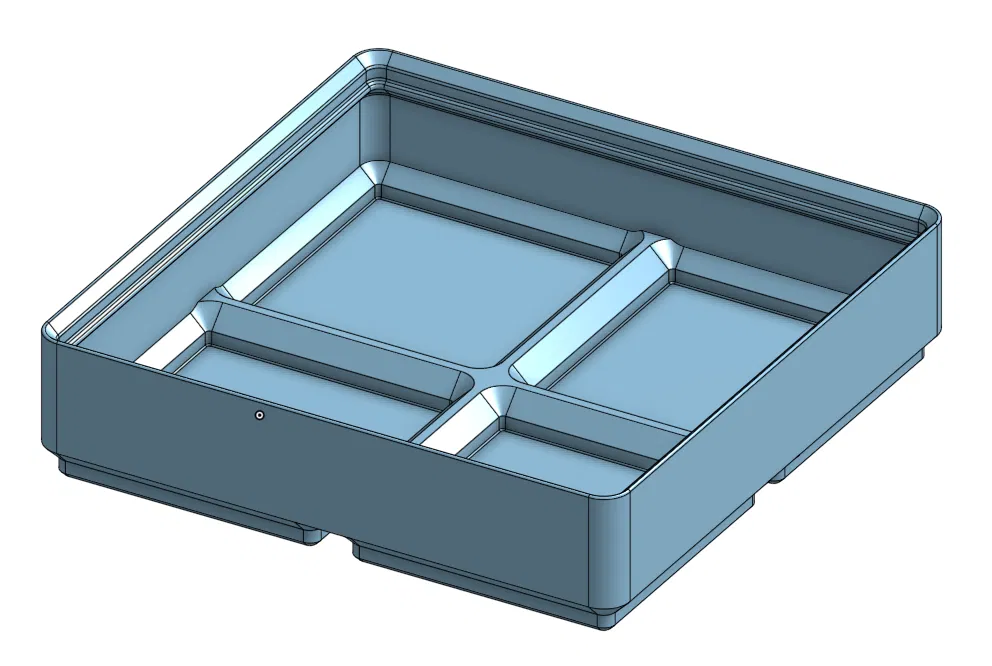

Ultralite Bin with Dividers

• XSize - Số ô lưới theo chiều rộng của khay này. Mỗi ô lưới là 42mm. Hỗ trợ kích thước phân số như 2.75. Trên thực tế, không nên dùng các kích thước phân số khác 0.25, 0.5 và 0.75.
• YSize - Số ô lưới theo chiều sâu của khay này. Mỗi ô lưới là 42mm. Hỗ trợ kích thước phân số như 2.75. Trên thực tế, không nên dùng các kích thước phân số khác 0.25, 0.5 và 0.75.
• ZSize - Chiều cao của khay theo đơn vị. Một đơn vị là 7mm. Đo từ đáy khay đến đỉnh.
• XDividerCount - Số lượng khu vực chia theo hướng x.
• YDividerCount - Số lượng khu vực chia theo hướng y.
• DividerZSize - Chiều cao của các vách ngăn, thường nên bằng ZSize - 1 đơn vị.

Baseplate

• XSize - Số ô lưới theo chiều rộng của tấm đế này. Mỗi ô lưới là 42mm.
• YSize - Số ô lưới theo chiều sâu của tấm đế này. Mỗi ô lưới là 42mm.
• GridSizeMultiplier - Đơn vị cơ sở 42mm được nhân với số nguyên này. Ví dụ: lưới 2x2 với hệ số nhân 1 sẽ là 84mmx84mm. Lưới 2x2 với hệ số nhân 2 sẽ là 168mmx168mm. Giá trị này hữu ích nếu tất cả các khay của bạn lớn hơn 2 đơn vị. Điều này giúp giảm đáng kể thời gian in.

Baseplate - Ultralite

• XSize - Số ô lưới theo chiều rộng của tấm đế này. Mỗi ô lưới là 42mm.
• YSize - Số ô lưới theo chiều sâu của tấm đế này. Mỗi ô lưới là 42mm. GridSizeMultiplier - Đơn vị cơ sở 42mm được nhân với số nguyên này. Ví dụ: lưới 2x2 với hệ số nhân 1 sẽ là 84mmx84mm. Lưới 2x2 với hệ số nhân 2 sẽ là 168mmx168mm. Giá trị này hữu ích nếu tất cả các khay của bạn lớn hơn 2 đơn vị. Điều này giúp giảm đáng kể thời gian in.
• ShellThickness - Độ dày của thành. Thông thường 0.8 là lựa chọn tốt.

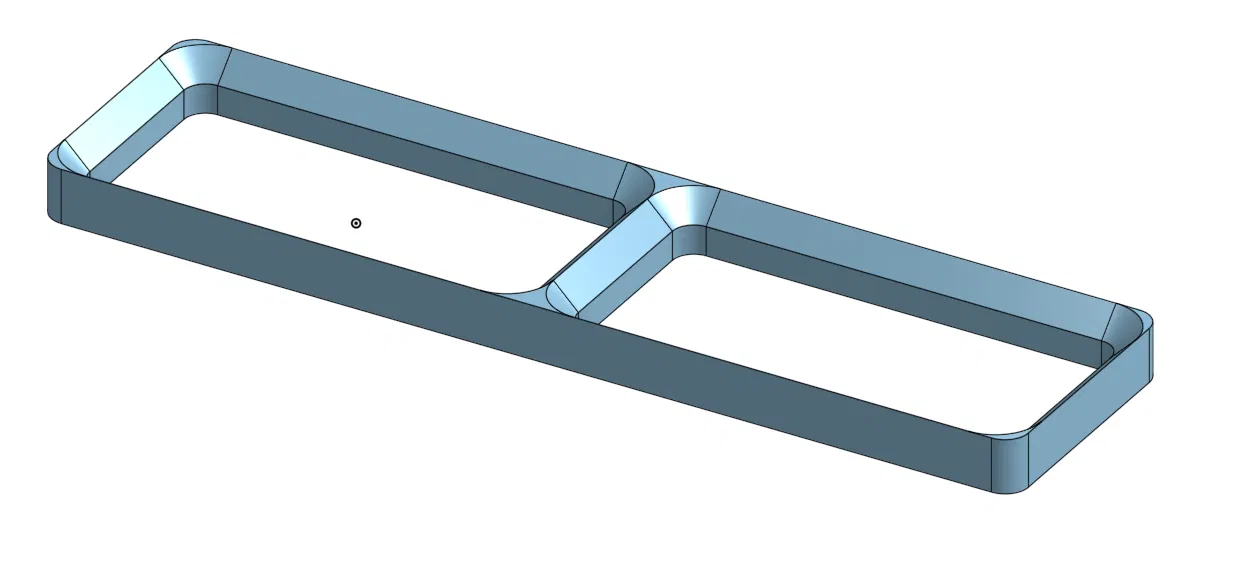

Baseplate Filler

• XSize - Số ô lưới theo chiều rộng của bộ chèn này. Mỗi ô lưới là 42mm.
• YSize - Chiều sâu của bộ chèn này theo milimet. Với một khu vực 100mmx100mm, bạn có thể in lưới tiêu chuẩn 2x2, sau đó in 2 bộ chèn 2x16mm để ngăn các tấm đế bị trượt.
