Quạt tản nhiệt Mini-Me v4 cho Ender3 (Dùng đồ zin, 5015, Không cần hàn, Tháo lắp dễ dàng)

_Phần này ban đầu được đăng trên thingiverse. Tôi sẽ chuyển nó sang đây vì trang đó gặp vấn đề về ổn định và spam. Các bạn cứ tự nhiên xem các bình luận và những bản in thành công tại đây._

Đây là một cái quạt tản nhiệt tùy chỉnh cho hotend mk8 (Ender3), sử dụng quạt zin và cải thiện khả năng làm mát chi tiết. Có cả phiên bản dành cho quạt thổi 5015. Nó có thể tương thích với bất kỳ máy in nào sử dụng kiểu hotend mk8 này (CR20, CR10, ...).

Tôi luôn muốn cải thiện khả năng làm mát chi tiết của mình, nhưng nghĩ rằng các tùy chọn quạt tản nhiệt có sẵn thì cồng kềnh, tốn nhiều thời gian in hoặc cản trở luồng khí quý giá. Chúng thường che khuất tầm nhìn đến đầu phun, khiến việc kiểm tra lớp đầu tiên tốt trở nên khó khăn.

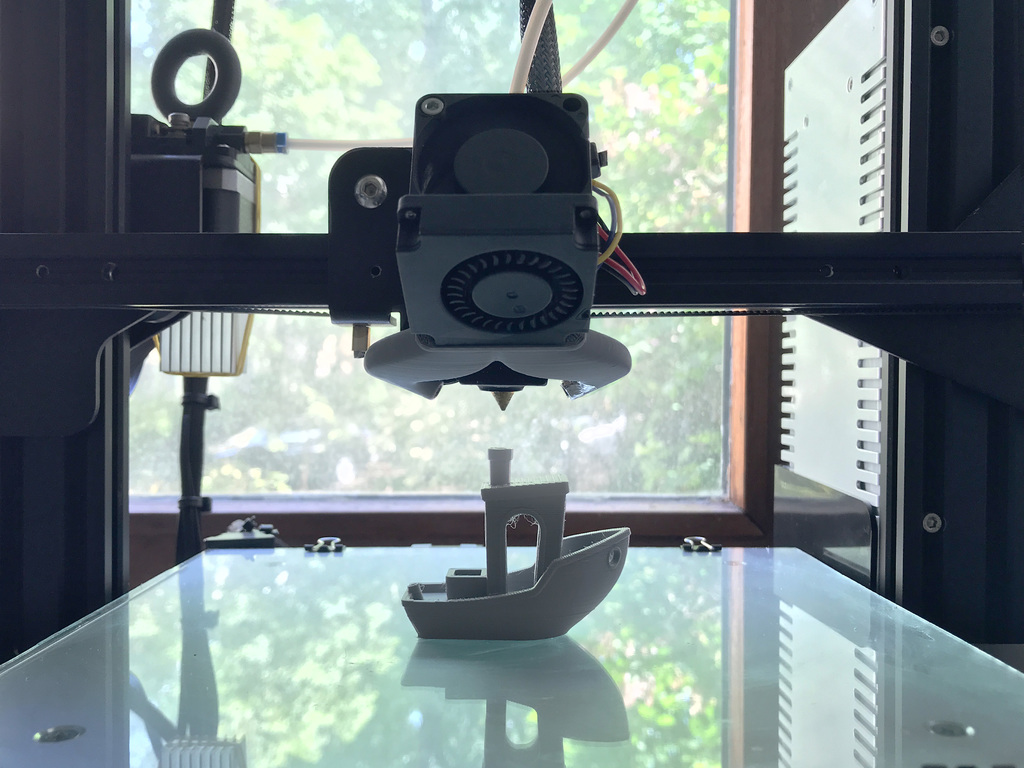

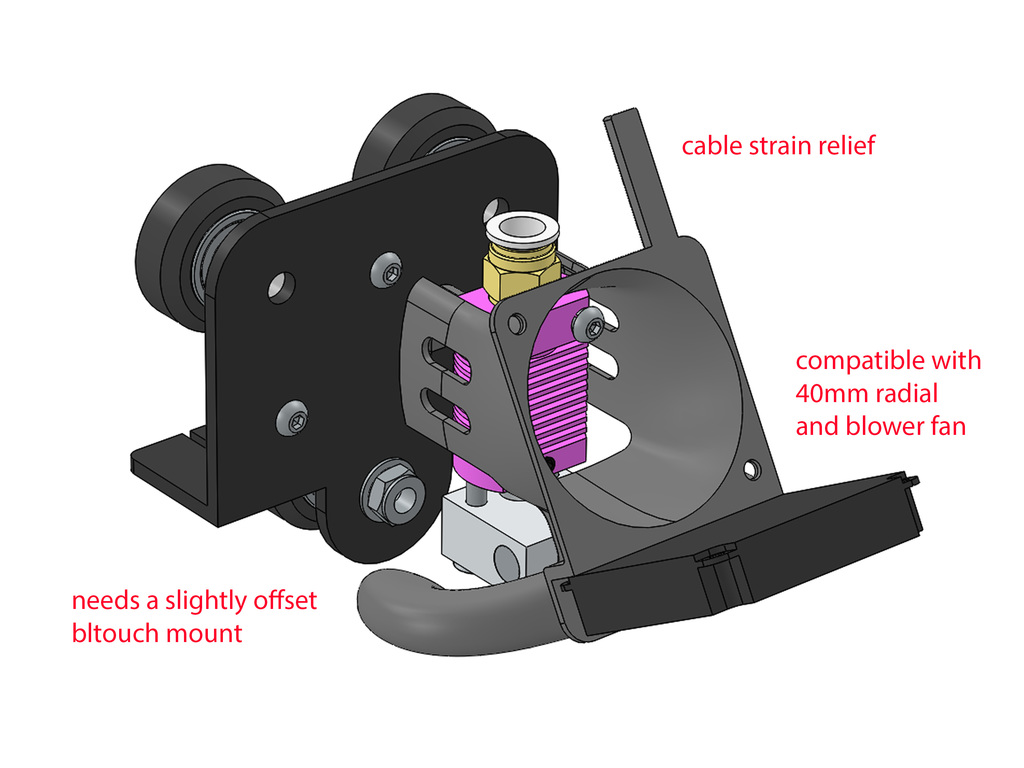

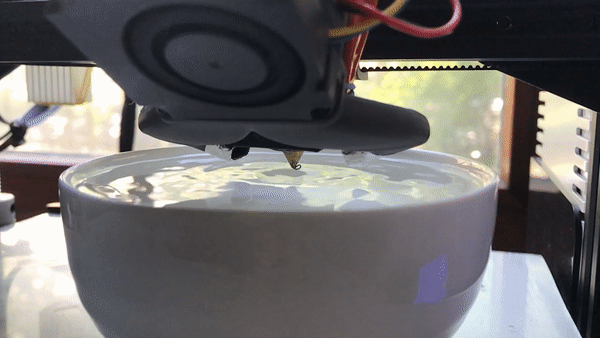

Quạt MiniMe Duct nhỏ và nhẹ hơn vỏ kim loại zin, có đường dẫn khí được tối ưu hóa, tập trung luồng khí làm mát ngay dưới đầu phun. Nó chỉ sử dụng 12g vật liệu, vì thiết kế được tối ưu hóa cho việc hỗ trợ và xử lý hậu kỳ tối thiểu. Bạn có thể in phần này và bắt đầu lắp đặt ngay lập tức, vì không cần thêm phần cứng nào (nhưng có thể dùng thêm dây rút thì tốt hơn).

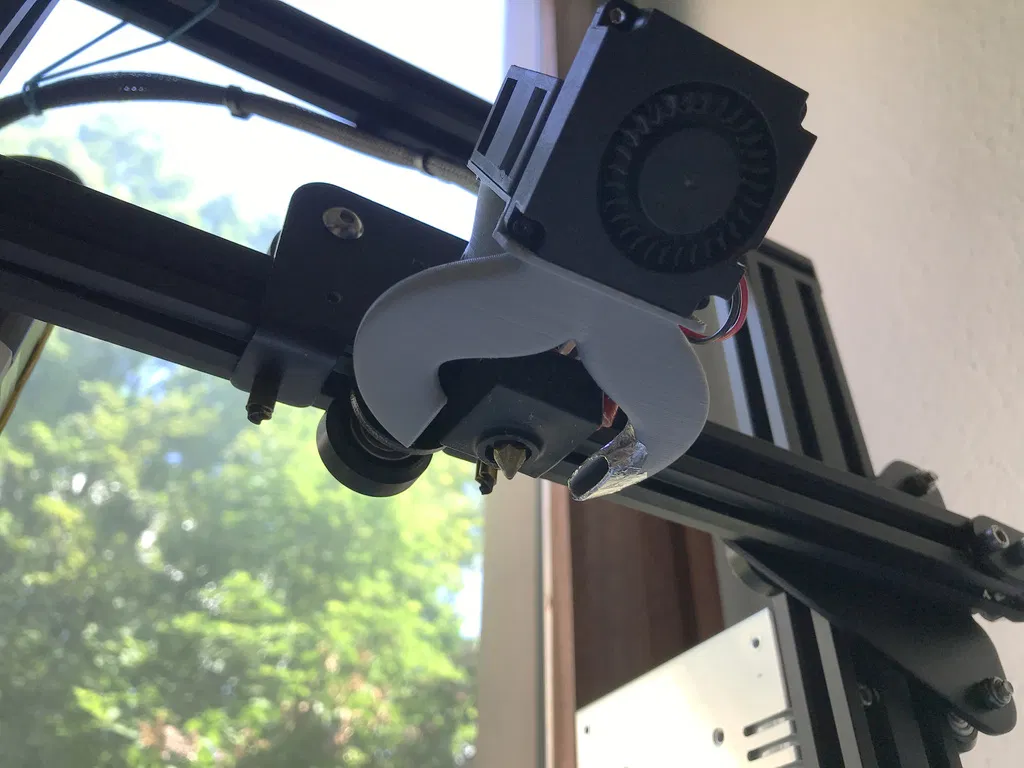

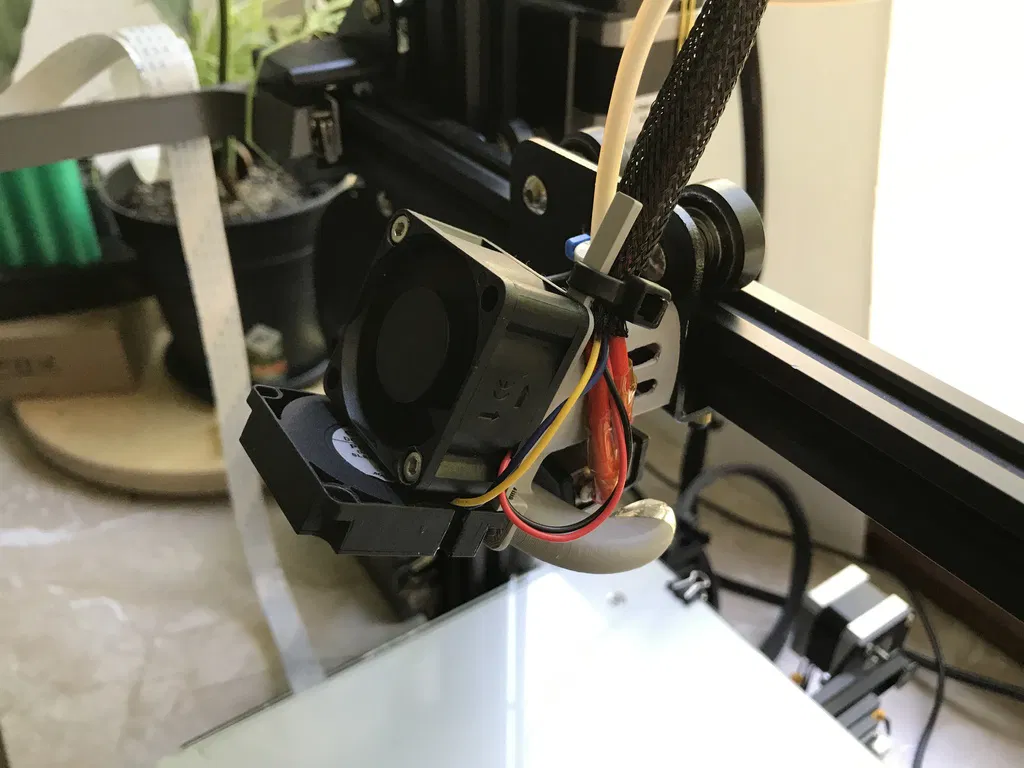

Vui lòng sử dụng vớ silicone của bộ phận làm nóng, vì nó sẽ bảo vệ quạt khỏi nhiệt trực tiếp. Tôi đã phủ hai lớp giấy bạc lên ống dẫn bên phải, vì phía này của hotend không được che chắn và đã làm biến dạng các phiên bản trước đó. (xem ảnh) Ống gia nhiệt cũng hơi bị tuột ra và gây ra điểm nhiệt độ cao, bạn có thể muốn kiểm tra lại.

Lịch sử thay đổi:

v2: 2020/05/23

4010 Thay đổi góc của ống dẫn để thổi xuống dưới đầu phun, không phải đầu phun Thay đổi vị trí lấy nét một chút về phía sau 5015 Thay đổi góc của ống dẫn để thổi xuống dưới đầu phun, không phải đầu phun Thay đổi vị trí lấy nét một chút về phía sau Thêm lỗ vít để kẹp quạt vào vị trí

v3: 2020/05/28

4010 / 5015 Một số bộ phận có thành dày hơn, do bị cong vênh do nhiệt Thêm giấy bạc hoặc vật liệu cách nhiệt khác vào ống dẫn bên phải. Thay đổi nhỏ về hình học Một số thay đổi về thẩm mỹ

v4: 2020/06/15

4010 / 5015 Thay đổi hình học, để tập trung chính xác hơn dưới đầu phun

Cập nhật tháng 2 năm 2023:

Tôi đã sử dụng bản in PLA v4 ban đầu mà bạn thấy trong ảnh trong 2,5 năm mà không gặp bất kỳ vấn đề gì.

Cài đặt in:

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Có

Độ phân giải:

0.18-0.2

Infill:

20%

Lưu ý:

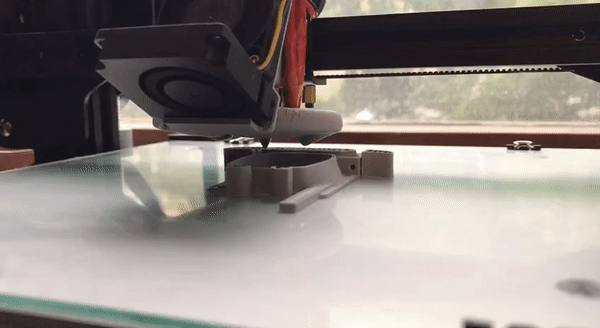

Tôi đã in ở tốc độ 80mm/s với Ender3 zin đã tinh chỉnh tốt và bật Linear Advance. Mục tiêu 3-4 giờ cho chất lượng tốt nhất. (In chậm lại một chút sẽ sạch sẽ và dễ in hơn)

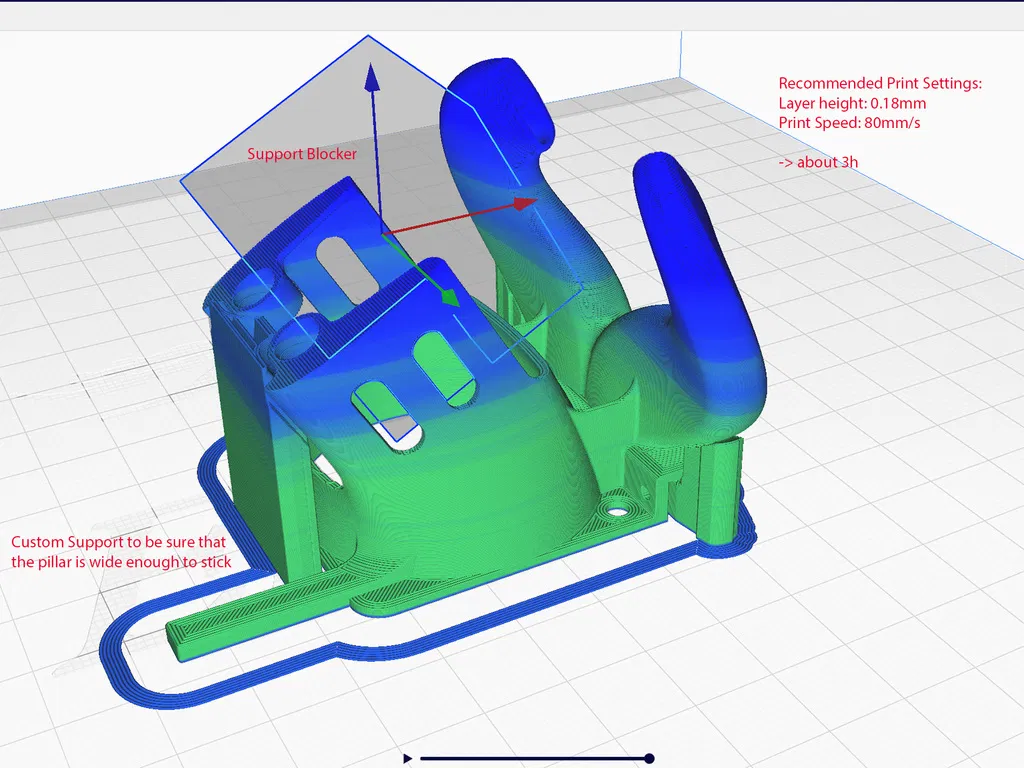

Support chỉ chạm vào bàn in (touching buildplate) + Support blockers cho một số chỗ nhô nhỏ. Phần trên của ống dẫn khí sẽ in tốt mà không cần support.

Ốc sẽ vặn trực tiếp vào nhựa, nên bạn có thể cần chỉnh "Hole Horizontal Expansion" (Tôi dùng 0.1)

Đã cắt lát bằng Cura 4.6

Lắp ráp:

1. Thêm hai lớp giấy bạc vào ống dẫn bên phải, để bảo vệ nó khỏi nhiệt. (tùy chọn)

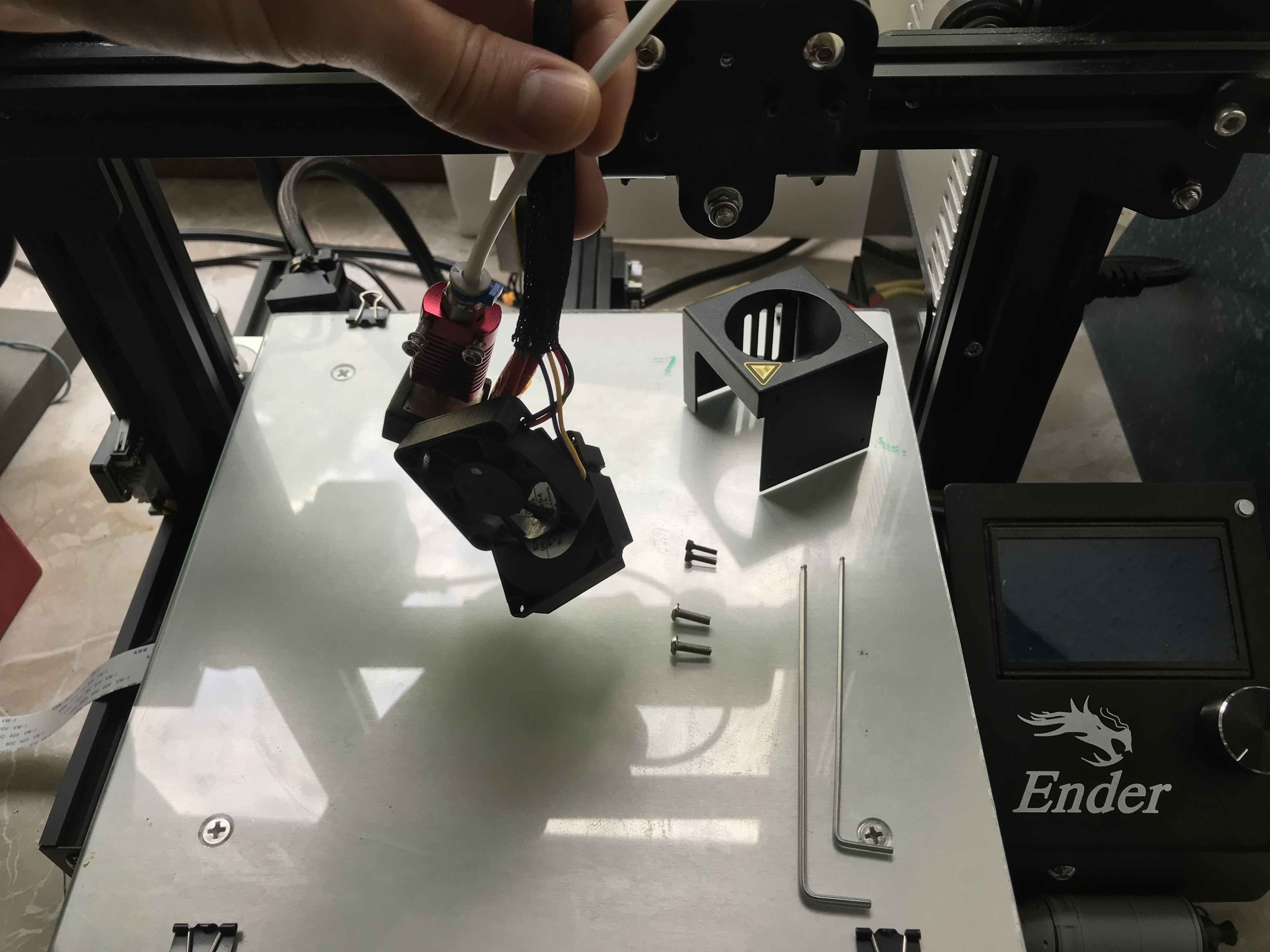

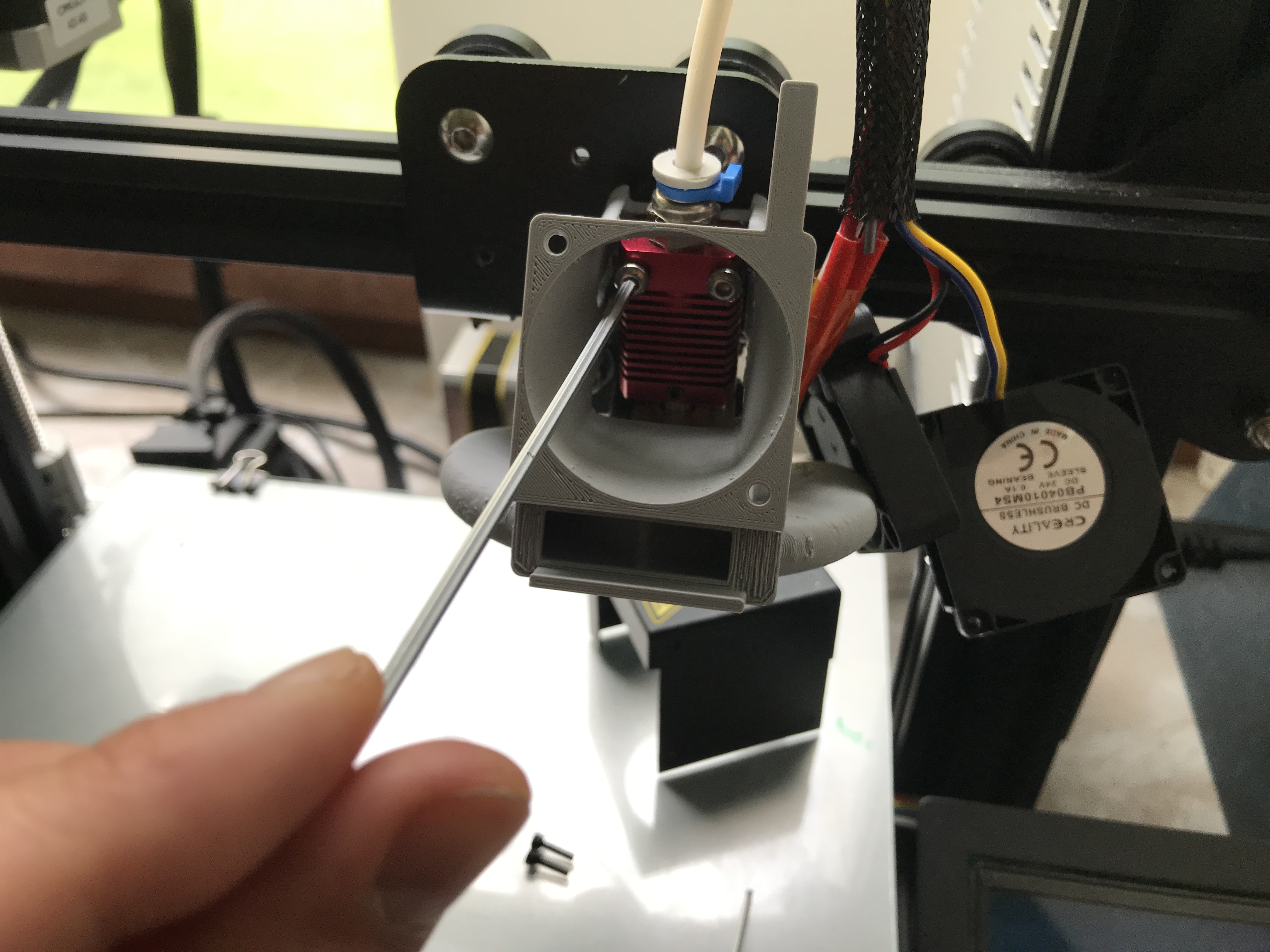

2. Tháo vỏ quạt kim loại zin và giữ lại các ốc vít.
3. Tháo hotend khỏi giá đỡ của nó.

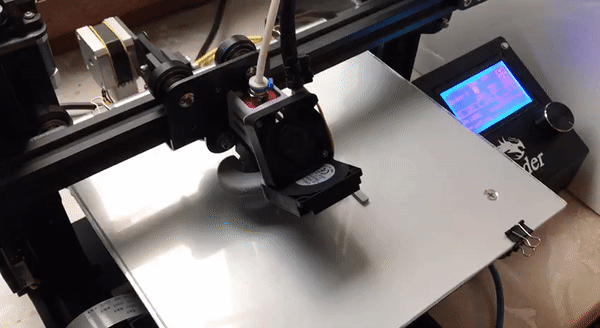

4. Lắp cụm hotend vào quạt mới.
5. Gắn nó vào xe đùn X.

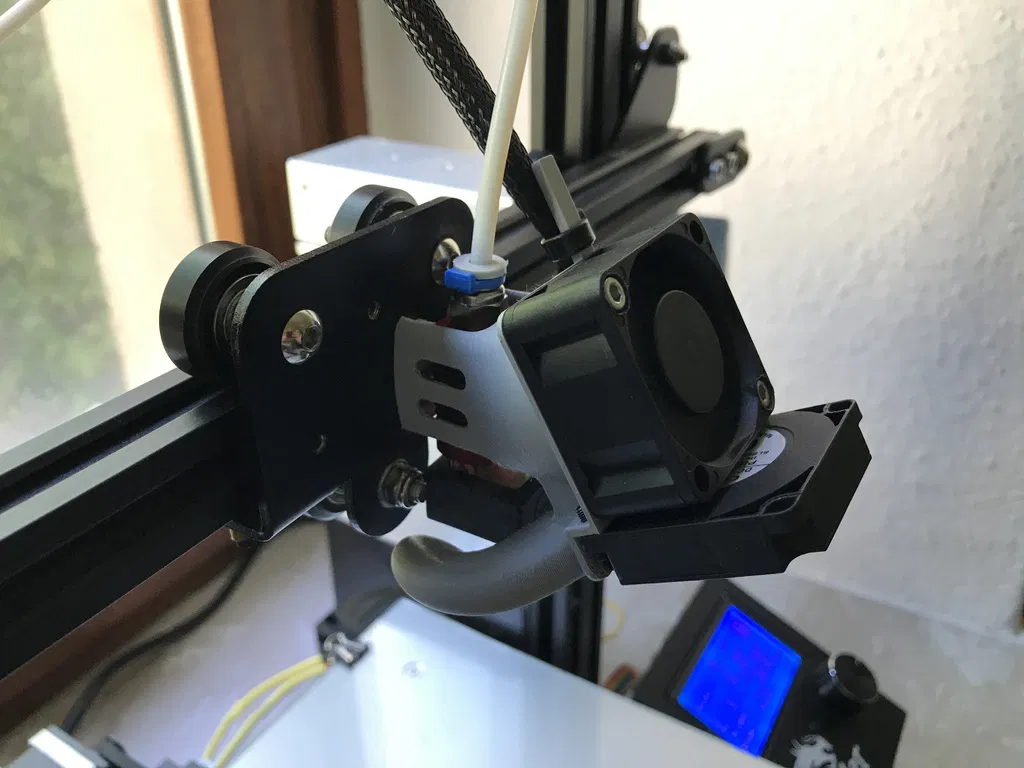

6. Gắn quạt bằng ốc zin, vặn trực tiếp vào nhựa.
7. Dùng dây rút để cố định dây cáp vào bộ giảm căng.
8. Căn lại bàn in.
