Hộp nhỏ gọn cho bộ mũi khoan bậc (tùy chỉnh)

Đây là cái hộp để đựng bộ ba mũi khoan bậc, với các phiên bản phù hợp cho bộ mũi khoan đôi khi được bán bởi Lidl (thương hiệu ‘Parkside’) và bộ mũi khoan của Aldi* (thương hiệu ‘Workzone’ và có thể cả Ferrex TBC). Hộp này cũng có thể tùy chỉnh cho các kích thước mũi khoan bậc khác.

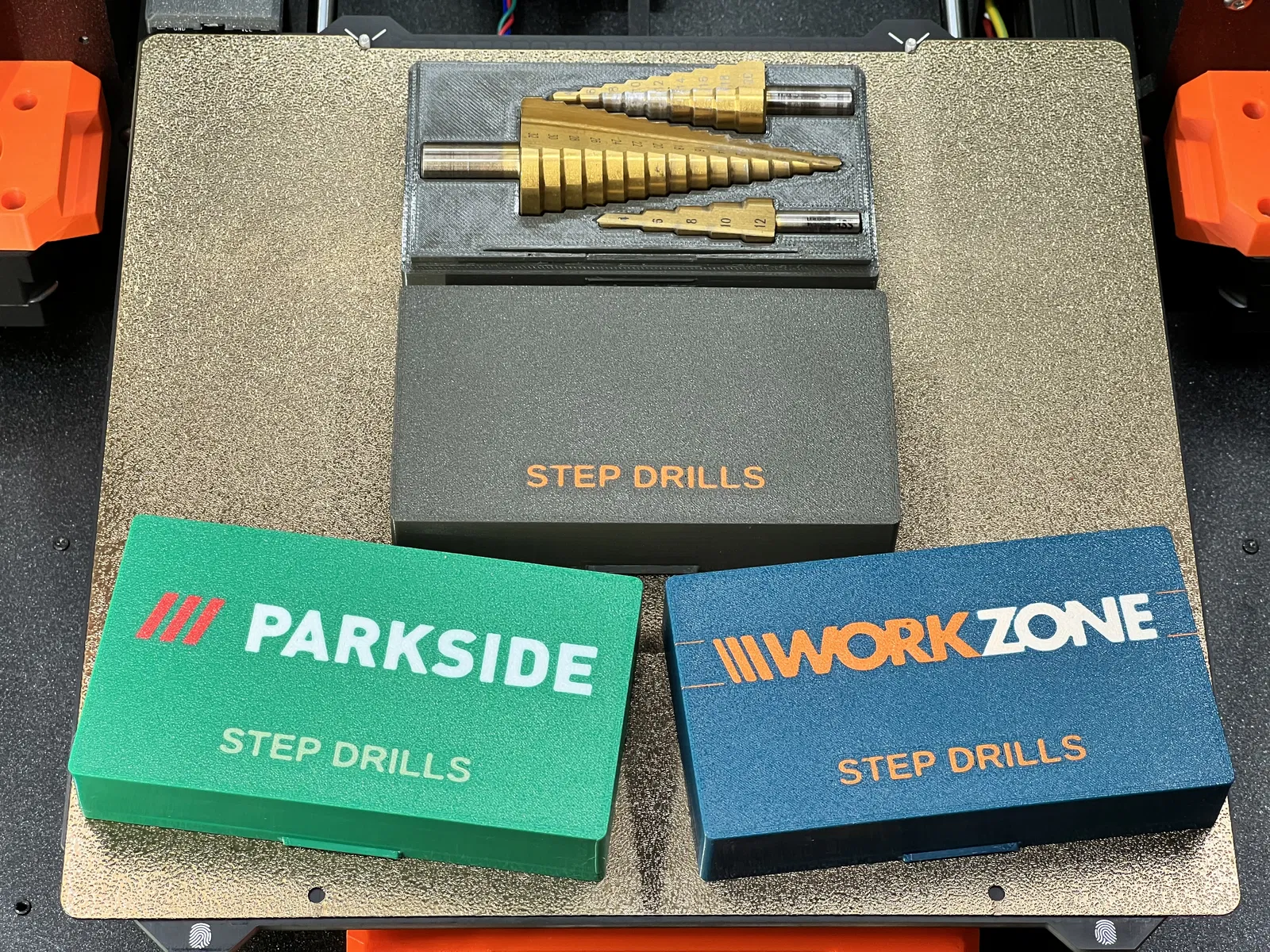

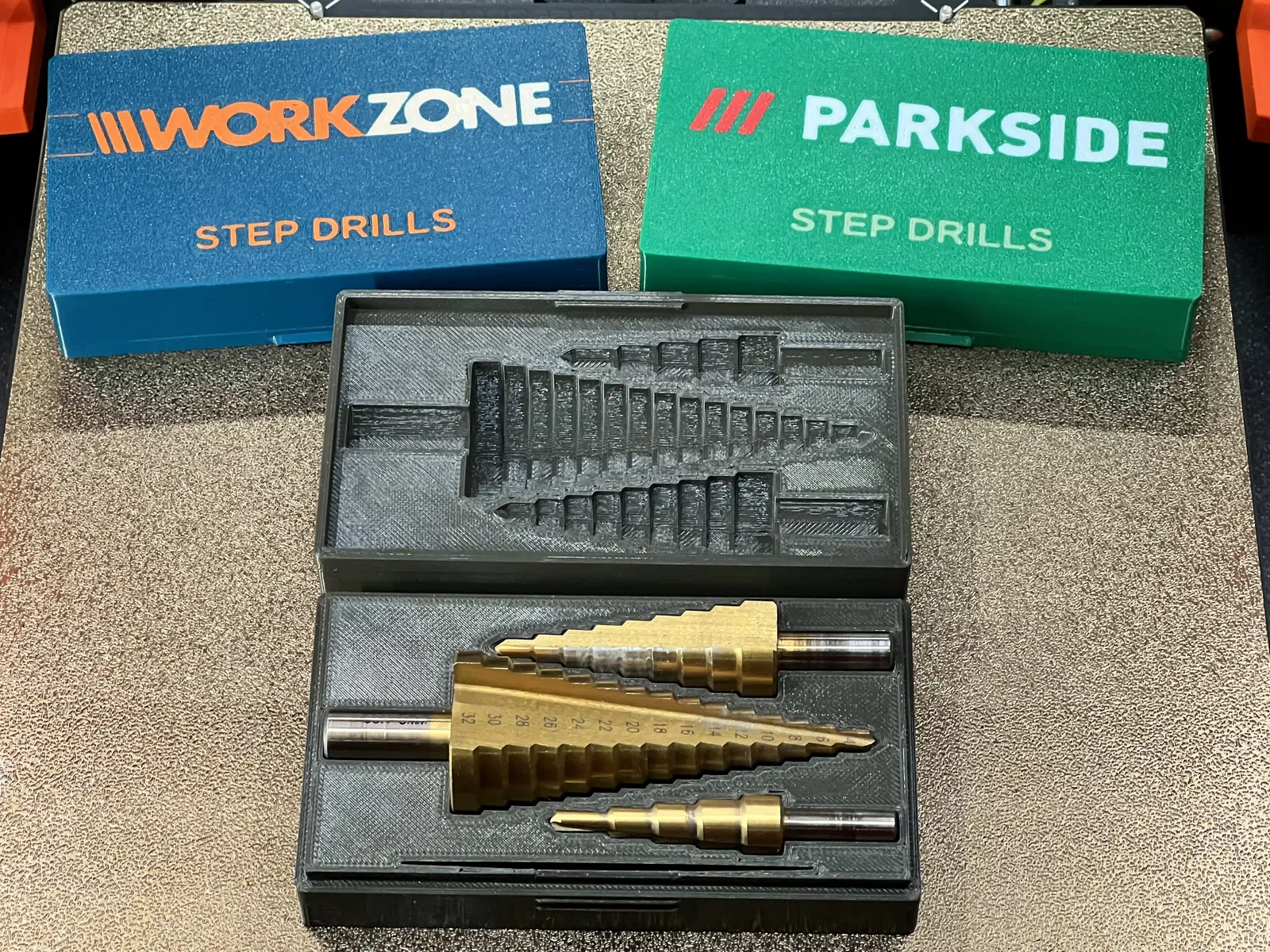

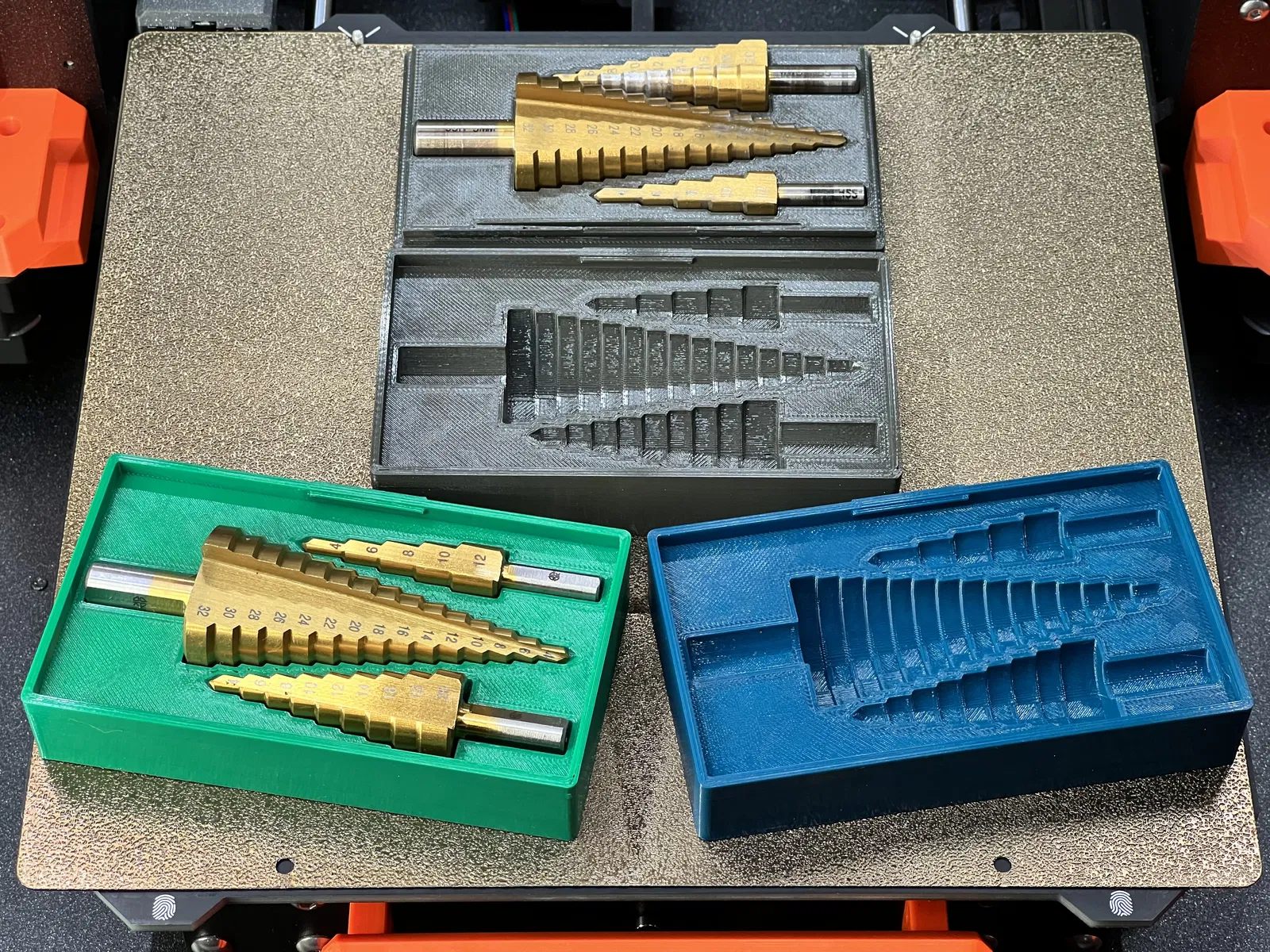

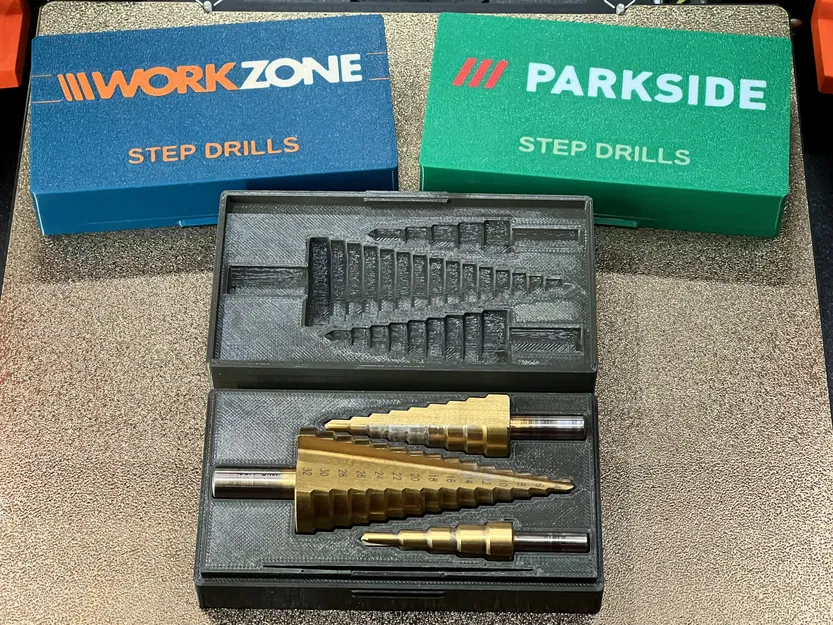

Cả đáy hộp và nắp hộp đều được tạo hình xung quanh mũi khoan bậc để đảm bảo chúng được giữ chắc chắn tại chỗ.

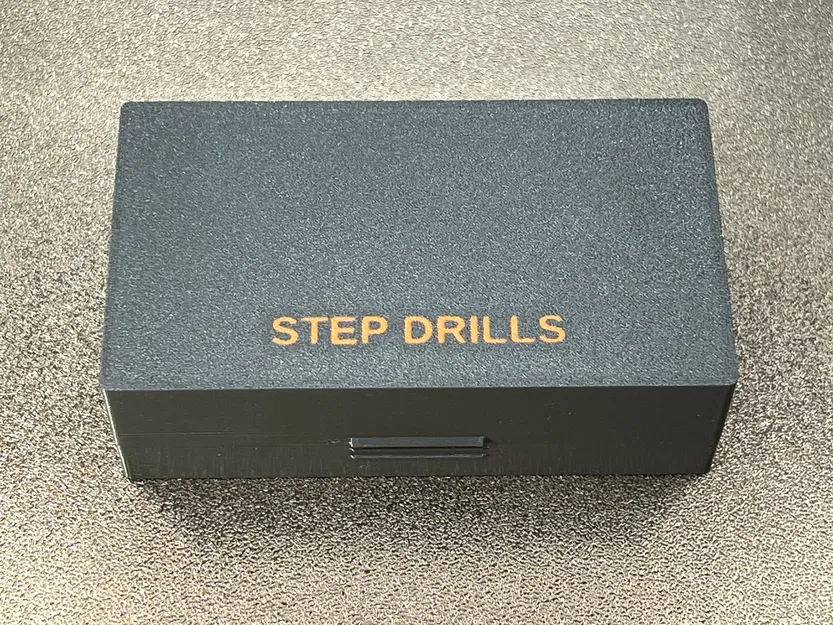

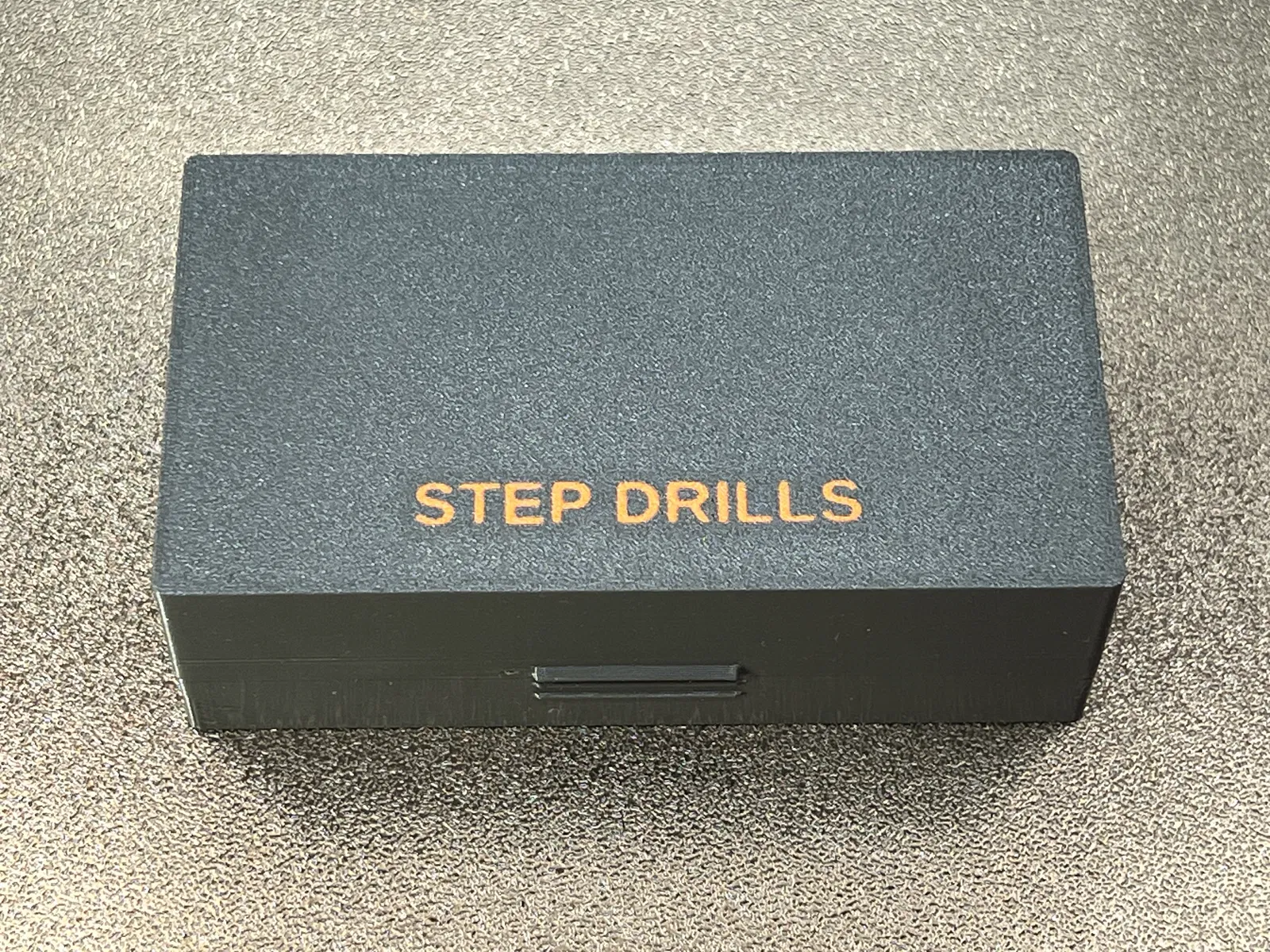

Thiết kế sử dụng nắp gài với một gờ ở phía sau và một cái kẹp ở phía trước. Phần đáy hộp có một khe hở tạo độ đàn hồi cần thiết để kẹp phía trước hoạt động dễ dàng. Để đóng hộp, hãy móc nắp vào gờ dọc theo cạnh sau rồi gài chặt nó vào chốt phía trước. Để mở hộp, hãy bóp vào phần đế ở các điểm cầm phía dưới chốt.

Mũi khoan Parkside và Workzone không hoàn toàn giống nhau, vì vậy có hai bộ STL được cung cấp trong các thư mục tương ứng.

Trong cả hai thư mục, các file STL bao gồm:

• Phần đế hộp.
• Phần nắp hộp, có chữ ‘STEP DRILLS’. Bạn có thể in nắp với phần chữ cái để trống, và để máy in tự cắt hoặc bạn có thể sử dụng file chữ cái đi kèm để in phần chữ cái bằng một màu khác.
• Một nắp hộp trơn, trong trường hợp bạn không muốn có chữ hoặc muốn thay đổi văn bản mà không sử dụng script OpenSCAD (ví dụ: sử dụng bộ điều chỉnh văn bản trong PrusaSlicer).
• Một nắp hộp có kèm theo logo tương ứng (‘Workzone’ hoặc ‘Parkside’) và chữ ‘STEP DRILLS’. Các file logo tương ứng được cung cấp dưới dạng các file STL riêng biệt để cho phép tô màu chúng riêng.

Tôi đã bao gồm script OpenSCAD mà tôi đã sử dụng để tạo ra chiếc hộp này. Nó bao gồm một module đa dụng để mô hình hóa mũi khoan bậc từ một vài số đo cụ thể, và các tùy chọn để bao gồm một số chữ trên nắp hộp (ví dụ: ‘STEP DRILLS’) và một hình ảnh từ file SVG được cung cấp. Tôi đã bao gồm các file SVG cho logo Workzone và Parkside. Bạn có thể thay đổi kích thước tổng thể của hộp nếu muốn điều chỉnh hộp cho phù hợp với một bộ mũi khoan bậc khác.

Tôi đã in mẫu của mình bằng PETG, với đầu phun 0.4mm, 3 lớp vỏ và độ điền đầy 7% Gyroid, tạo ra một chiếc hộp cứng cáp với đủ độ đàn hồi ở khe để chốt hoạt động hiệu quả. Tôi chưa thử thiết kế với các vật liệu khác - PLA có thể làm cho chốt cứng hơn.

Để tô màu logo Parkside, bạn có thể ‘Split into objects’ (Tách thành các đối tượng) trong PrusaSlicer, để mọi chữ cái và mọi sọc trở thành một mục riêng biệt. Sau đó, các sọc có thể được cấu hình để có màu khác với các chữ cái.

Để tô màu logo Workzone, vì một số chữ cái được nối với các chữ cái khác, tốt hơn là sử dụng một ‘modifier’ dạng khối bao phủ phần ZONE của logo và gán một màu khác cho modifier đó.

• Aldi dường như đã ngừng cung cấp phiên bản Workzone của mũi khoan bậc và hiện đang cung cấp bộ mũi khoan mang thương hiệu ‘Ferrex’. Tôi chưa thử nghiệm thiết kế này với mũi khoan Ferrex, nhưng chúng trông có vẻ giống với mũi khoan Parkside hiện tại. Nếu không giống, script OpenSCAD đi kèm có thể được sửa đổi cho phù hợp bằng cách lấy một vài số đo từ mũi khoan.

Cập nhật ngày 7 tháng 7 năm 2024: Tôi đã thêm logo Ferrex (STL và SVG) và một nắp hộp có logo Ferrex. Thiết kế này chưa được thử nghiệm vì tôi không có bộ mũi khoan Ferrex. Từ ảnh trực tuyến, có vẻ như bộ Ferrex giống với bộ Parkside hiện tại, vì vậy nắp Ferrex của tôi giống với nắp Parkside ngoại trừ phần logo. Nếu các mũi khoan thực sự giống nhau, bạn có thể sử dụng phần đế Parkside với nắp Ferrex.
